199
DS3_de_Chap08_info-pratiques_ed01-2015

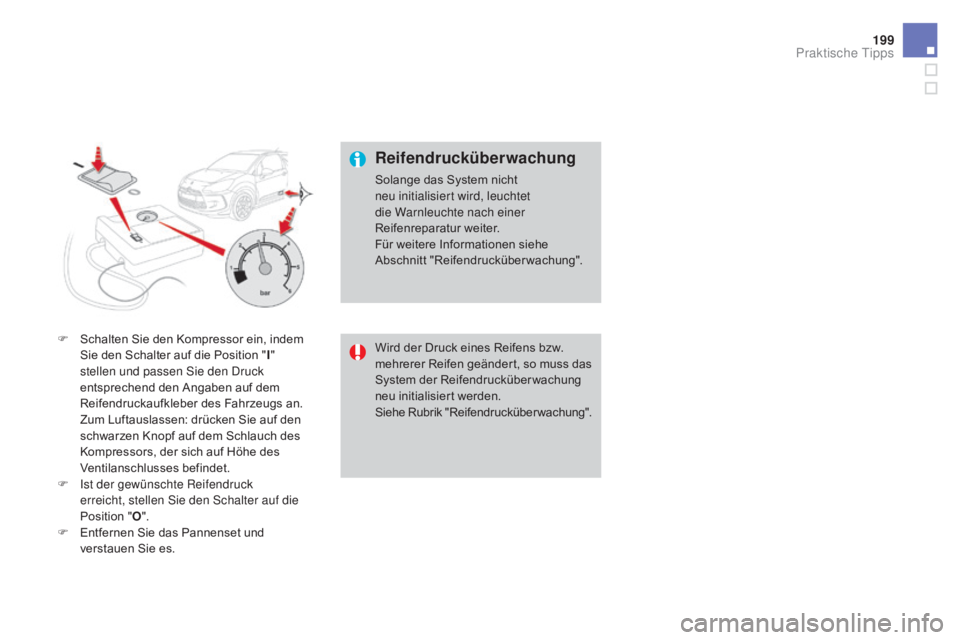

F Schalten Sie den Kompressor ein, indem Sie den Schalter auf die Position "I"
stellen und passen Sie den Druck
entsprechend den Angaben auf dem
Reifendruckaufkleber des Fahrzeugs an.
Z

um Luftauslassen: drücken Sie auf den
schwarzen Knopf auf dem Schlauch des
Kompressors, der sich auf Höhe des
Ventilanschlusses befindet.
F

I
st der gewünschte Reifendruck
erreicht, stellen Sie den Schalter auf die
Position
"O ".
F

E
ntfernen Sie das Pannenset und
verstauen Sie es.
Reifendrucküberwachung
Solange das System nicht
neu initialisiert wird, leuchtet
die Warnleuchte nach einer
Reifenreparatur weiter.
Für weitere Informationen siehe
Abschnitt "Reifendrucküberwachung".
Wird der Druck eines Reifens bzw.
mehrerer Reifen geändert, so muss das
System der Reifendrucküberwachung
neu initialisiert werden.
Siehe Rubrik "Reifendrucküberwachung".
praktische Tipps

DS3_de_Chap08_info-pratiques_ed01-2015
RadwechselAnleitung zum Austausch eines defekten Rades durch das Ersatzrad mit Hilfe des mit dem Fahrzeug gelieferten Werkzeugs.
Das Werkzeug befindet sich im Kofferraum
unter dem Bodenbelag.
Zugang:
F
Ö
ffnen Sie den Kofferraum.
F

H
eben Sie den Bodenbelag durch Ziehen
der Lasche nach oben an.
F

N
ehmen Sie den Staukasten aus Polystyrol
heraus.
F

L
ösen Sie den Werkzeugbehälter und
nehmen Sie ihn heraus.
Zugang zum we rkzeug
werkzeugliste Rad mit Radkappe
Ziehen Sie vor dem ab
montieren
des Rades die Radkappe mit Hilfe des
Radschlüssels 1 am Ventildurchgang
ab.
Setzen Sie beim
m
o
ntieren des
Rades die Radkappe beginnend
am Ventildurchgang wieder auf und
drücken Sie sie rundum mit der flachen
Hand fest.
1.
R

adschlüssel:
zum Abziehen der Radkappe und Herausdrehen
der Befestigungsschrauben des Rades.
2. Wagenheber mit integrierter Handkurbel: z um Anheben des Fahrzeugs.
3.
W

erkzeug für Radmutter-Zierkappen:
z

um Entfernen der Schutzkappen auf den
Radmuttern bei Aluminiumfelgen.
4.
S

teckschlüsseleinsatz für
Diebstahlschutzmuttern (befindet sich im
Handschuhfach):
z

um Anpassen des Radschlüssels an diese
speziellen Radmuttern (falls Ihr Fahrzeug
über diese Ausstattung ver fügt).
All diese Werkzeuge sind für den Gebrauch an Ihrem
Fahrzeug bestimmt. Ver wenden Sie sie nicht für andere
Zwecke.
Ver wenden Sie niemals einen anderen als den vom
Hersteller empfohlenen Wagenheber. Wenn das
Fahrzeug nicht mit diesem ausgestattet ist, wenden Sie
sich an einen Vertreter des CITROËN-Händlernetzes
oder eine qualifizierte Fachwerkstatt, um Ihnen den vom
Hersteller vorgesehenen Wagenheber zu besorgen.

201
DS3_de_Chap08_info-pratiques_ed01-2015

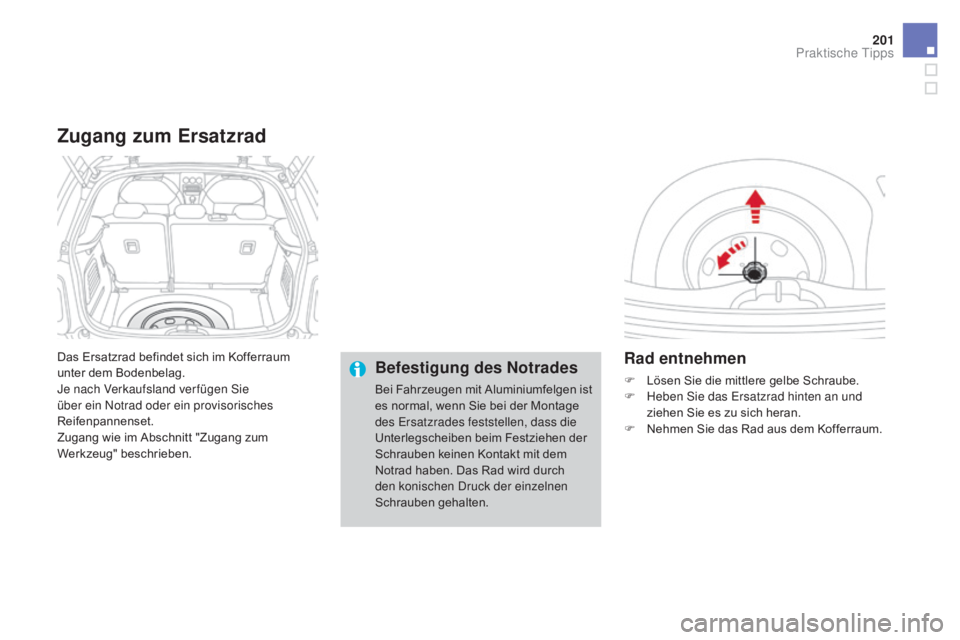

Das Ersatzrad befindet sich im Kofferraum
unter dem Bodenbelag.
Je nach Verkaufsland verfügen Sie
über ein Notrad oder ein provisorisches
Reifenpannenset.
Zugang wie im Abschnitt "Zugang zum
Werkzeug" beschrieben.
Zugang zum Ersatzrad
Befestigung des Notrades
Bei Fahr zeugen mit Aluminiumfelgen ist
es normal, wenn Sie bei der Montage
des Ersatzrades feststellen, dass die
Unterlegscheiben beim Festziehen der
Schrauben keinen Kontakt mit dem
Notrad haben. Das Rad wird durch
den konischen Druck der einzelnen
Schrauben gehalten.
Rad entnehmen
F Lösen Sie die mittlere gelbe Schraube.
F H eben Sie das Ersatzrad hinten an und
ziehen Sie es zu sich heran.
F

N
ehmen Sie das Rad aus dem Kofferraum.
praktische Tipps

DS3_de_Chap08_info-pratiques_ed01-2015

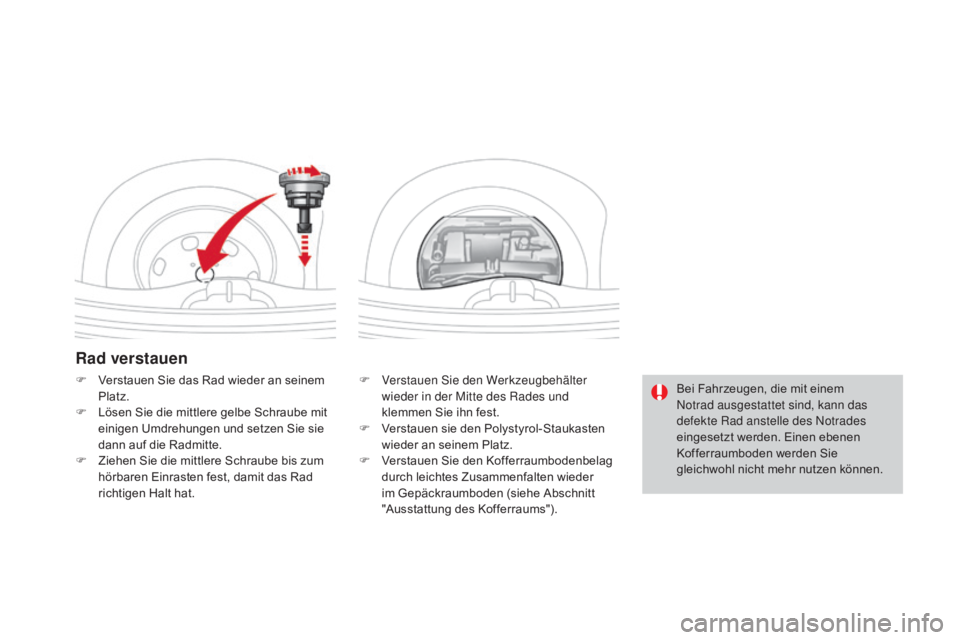

Rad verstauen
F Verstauen Sie den Werkzeugbehälter wieder in der Mitte des Rades und
klemmen Sie ihn fest.
F

V
erstauen sie den Polystyrol-Staukasten
wieder an seinem Platz.
F

V
erstauen Sie den Kofferraumbodenbelag
durch leichtes Zusammenfalten wieder
im Gepäckraumboden (siehe Abschnitt
"Ausstattung des Kofferraums").
F
V
erstauen Sie das Rad wieder an seinem
Platz.
F

L

ösen Sie die mittlere gelbe Schraube mit
einigen Umdrehungen und setzen Sie sie
dann auf die Radmitte.
F

Z

iehen Sie die mittlere Schraube bis zum
hörbaren Einrasten fest, damit das Rad
richtigen Halt hat. Bei Fahrzeugen, die mit einem
Notrad ausgestattet sind, kann das
defekte Rad anstelle des Notrades
eingesetzt werden. Einen ebenen
Kofferraumboden werden Sie
gleichwohl nicht mehr nutzen können.

203
DS3_de_Chap08_info-pratiques_ed01-2015

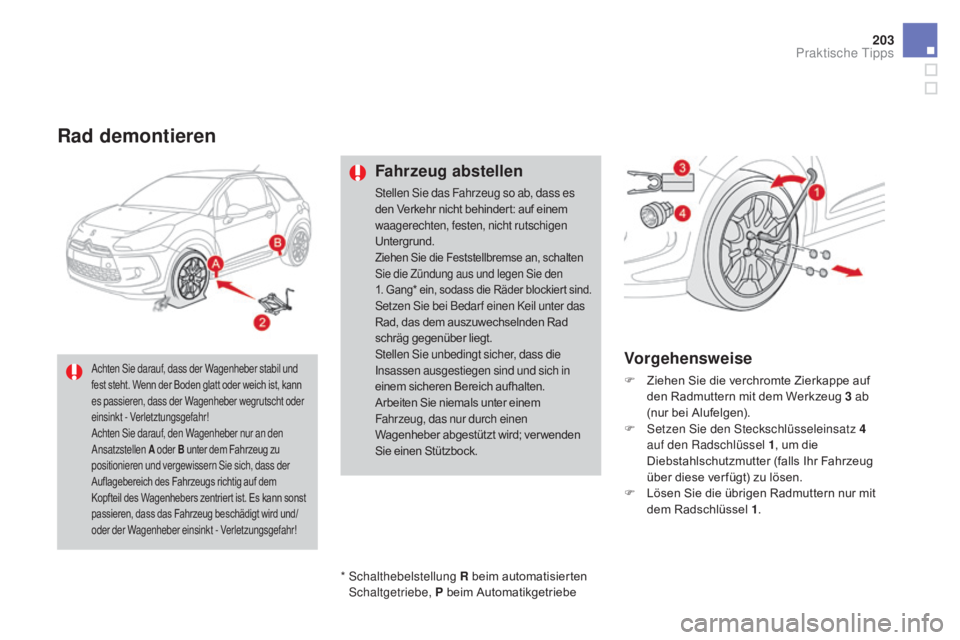

Rad demontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es
den Verkehr nicht behindert: auf einem
waagerechten, festen, nicht rutschigen
Untergrund.
Ziehen Sie die Feststellbremse an, schalten
Sie die Zündung aus und legen Sie den
1.

Gang* ein, sodass die Räder blockier t sind.
Setzen Sie bei Bedar f einen Keil unter das
Rad, das dem auszuwechselnden Rad
schräg gegenüber liegt.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird; verwenden
Sie einen Stützbock.
Vorgehensweise
F Ziehen Sie die verchromte Zierkappe auf den Radmuttern mit dem Werkzeug 3 ab
(nur bei Alufelgen).
F

Se
tzen Sie den Steckschlüsseleinsatz

4
auf den Radschlüssel 1 , um die
Diebstahlschutzmutter (falls Ihr Fahrzeug
über diese ver fügt) zu lösen.
F

L
ösen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1 .
*


Schalthebelstellung R beim automatisierten
Schaltgetriebe,
p
beim AutomatikgetriebeAchten Sie darauf, dass der Wagenheber stabil und
fest steht. Wenn der Boden glatt oder weich ist, kann
es passieren, dass der Wagenheber wegrutscht oder
einsinkt - Verletztungsgefahr!
Achten Sie darauf, den Wagenheber nur an den
Ansatzstellen
a o
der B unter dem Fahrzeug zu
positionieren und vergewissern Sie sich, dass der
Auflagebereich des Fahrzeugs richtig auf dem
Kopfteil des Wagenhebers zentriert ist. Es kann sonst
passieren, dass das Fahrzeug beschädigt wird und/
oder der Wagenheber einsinkt - Verletzungsgefahr!
praktische Tipps

DS3_de_Chap08_info-pratiques_ed01-2015

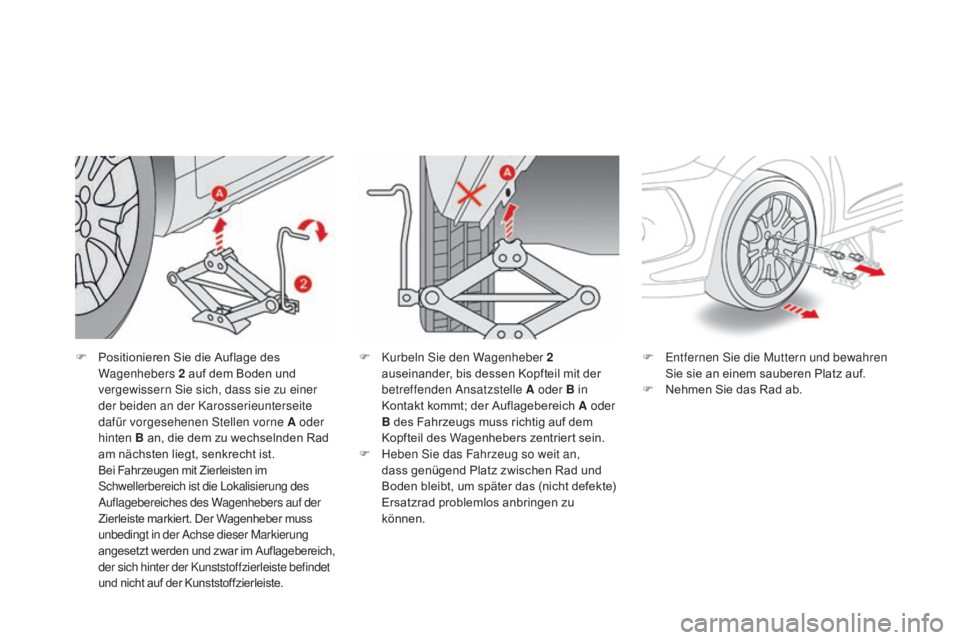

F Positionieren Sie die Auflage des Wagenhebers 2 auf dem Boden und
vergewissern Sie sich, dass sie zu einer
der beiden an der Karosserieunterseite
dafür vorgesehenen Stellen vorne
a oder
hinten B an, die dem zu wechselnden Rad
am nächsten liegt, senkrecht ist.
Bei Fahrzeugen mit Zierleisten im
Schwellerbereich ist die Lokalisierung des
Auflagebereiches des Wagenhebers auf der
Zierleiste markiert. Der Wagenheber muss
unbedingt in der Achse dieser Markierung
angesetzt werden und zwar im Auflagebereich,
der sich hinter der Kunststoffzierleiste befindet
und nicht auf der Kunststoffzierleiste.
F Entfernen Sie die Muttern und bewahren Sie sie an einem sauberen Platz auf.
F

N
ehmen Sie das Rad ab.
F
K
urbeln Sie den Wagenheber 2
auseinander, bis dessen Kopfteil mit der
betreffenden Ansatzstelle
a
oder B in
Kontakt kommt; der Auflagebereich
a
oder
B des Fahrzeugs muss richtig auf dem
Kopfteil des Wagenhebers zentriert sein.
F

H

eben Sie das Fahrzeug so weit an,
dass genügend Platz zwischen Rad und
Boden bleibt, um später das (nicht defekte)
Ersatzrad problemlos anbringen zu
können.

205
DS3_de_Chap08_info-pratiques_ed01-2015

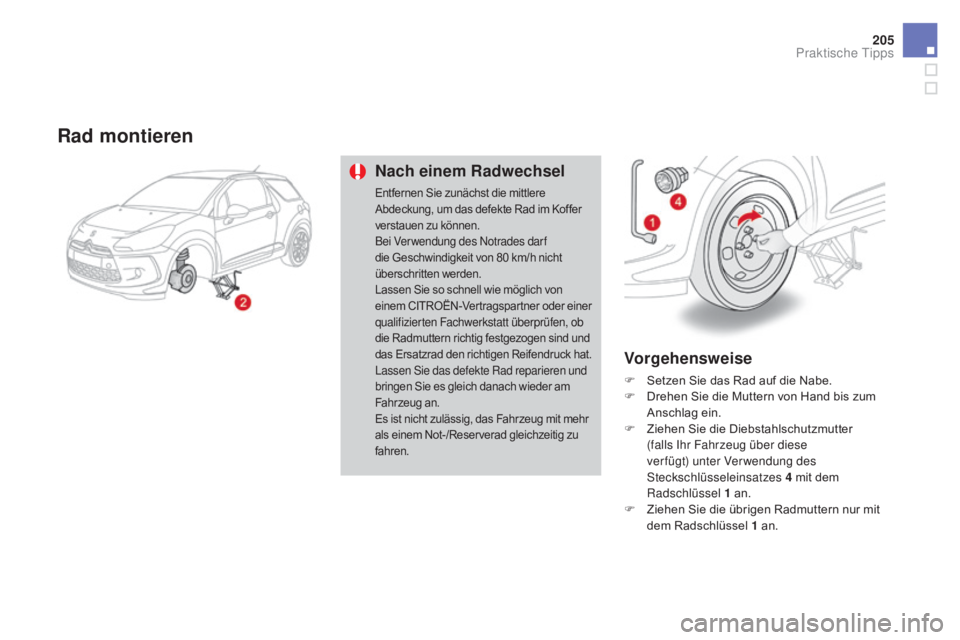

Rad montieren
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere
Abdeckung, um das defekte Rad im Koffer
verstauen zu können.
Bei Verwendung des Notrades darf
die Geschwindigkeit von 80 km/h nicht
überschritten werden.
Lassen Sie so schnell wie möglich von
einem CITROËN-Vertragspartner oder einer
qualifizierten Fachwerkstatt überprüfen, ob
die Radmuttern richtig festgezogen sind und
das Ersatzrad den richtigen Reifendruck hat.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
Es ist nicht zulässig, das Fahrzeug mit mehr
als einem Not-/Reserverad gleichzeitig zu
fahren.
Vorgehensweise
F Setzen Sie das Rad auf die Nabe.
F D rehen Sie die Muttern von Hand bis zum
Anschlag ein.
F

Z
iehen Sie die Diebstahlschutzmutter
(falls Ihr Fahrzeug über diese
verfügt) unter Verwendung des
Steckschlüsseleinsatzes


4 mit dem
Radschlüssel 1 an.
F

Z
iehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1 an.
praktische Tipps

DS3_de_Chap08_info-pratiques_ed01-2015

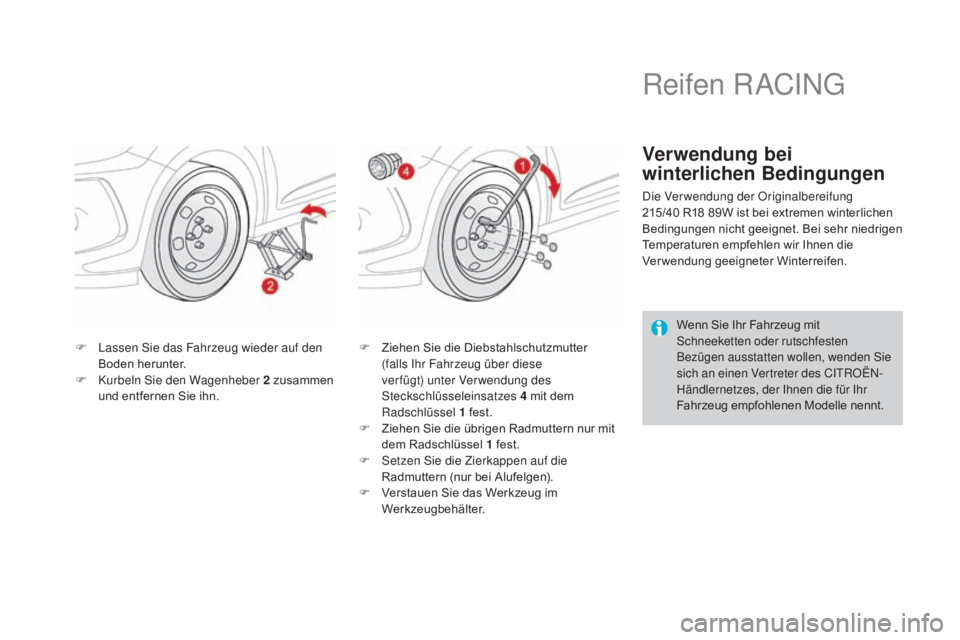

F Lassen Sie das Fahrzeug wieder auf den Boden herunter.
F

K
urbeln Sie den Wagenheber 2 zusammen
und entfernen Sie ihn. F
Z iehen Sie die Diebstahlschutzmutter
(falls Ihr Fahrzeug über diese
verfügt) unter Verwendung des
Steckschlüsseleinsatzes


4 mit dem
Radschlüssel 1 fest.
F

Z
iehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1 fest.
F

S
etzen Sie die Zierkappen auf die
Radmuttern (nur bei Alufelgen).
F

V
erstauen Sie das Werkzeug im
Werkzeugbehälter.
Reifen R ACING
Verwendung bei
winterlichen Bedingungen
Die Verwendung der Originalbereifung
215/40 R18 89W ist bei extremen winterlichen
Bedingungen nicht geeignet. Bei sehr niedrigen
Temperaturen empfehlen wir Ihnen die
Verwendung geeigneter Winterreifen.
Wenn Sie Ihr Fahrzeug mit
Schneeketten oder rutschfesten
Bezügen ausstatten wollen, wenden Sie
sich an einen Vertreter des CITROËN-
Händlernetzes, der Ihnen die für Ihr
Fahrzeug empfohlenen Modelle nennt.

207
DS3_de_Chap08_info-pratiques_ed01-2015
Es wird dringend empfohlen, das Anlegen
der Schneeketten vor der Abreise auf einem
ebenen und trockenen Untergrund zu üben.

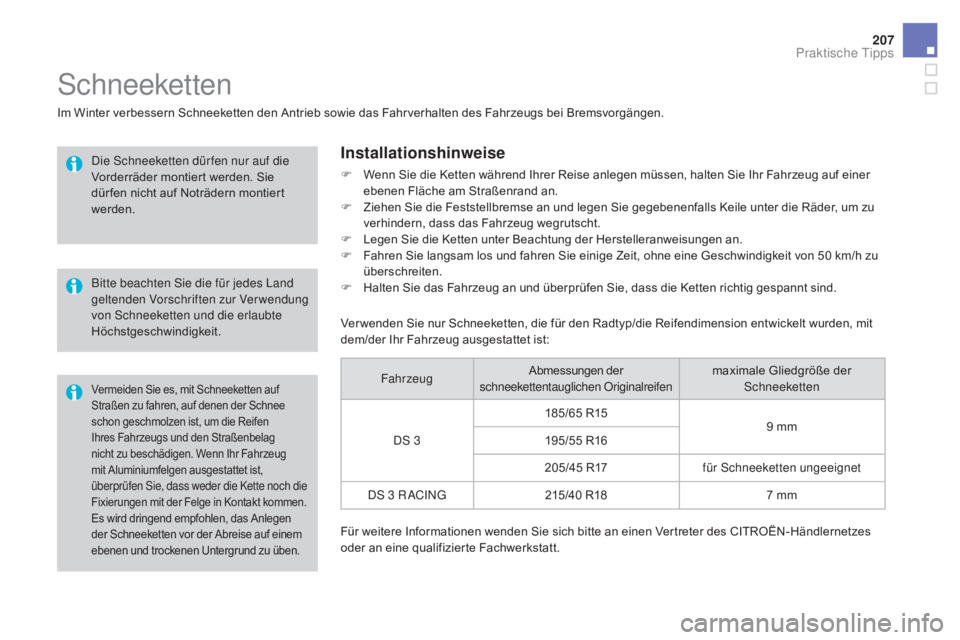

Schneeketten
Im Winter verbessern Schneeketten den Antrieb sowie das Fahrverhalten des Fahrzeugs bei Bremsvorgängen.Die Schneeketten dür fen nur auf die
Vorderräder montiert werden. Sie
dür fen nicht auf Noträdern montiert
werden.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Vermeiden Sie es, mit Schneeketten auf
Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen
Ihres Fahrzeugs und den Straßenbelag
nicht zu beschädigen. Wenn Ihr Fahrzeug
mit Aluminiumfelgen ausgestattet ist,
überprüfen Sie, dass weder die Kette noch die
Fixierungen mit der Felge in Kontakt kommen.
Installationshinweise
F Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie Ihr Fahrzeug auf einer ebenen Fläche am Straßenrand an.
F

Z
iehen Sie die Feststellbremse an und legen Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht.
F

L
egen Sie die Ketten unter Beachtung der Herstelleranweisungen an.
F

F
ahren Sie langsam los und fahren Sie einige Zeit, ohne eine Geschwindigkeit von 50 km/h zu
überschreiten.
F

H
alten Sie das Fahrzeug an und überprüfen Sie, dass die Ketten richtig gespannt sind.
Ver wenden Sie nur Schneeketten, die für den Radtyp/die Reifendimension entwickelt wurden, mit
dem/der Ihr Fahrzeug ausgestattet ist:
Fahrzeug Abmessungen der
schneekettentauglichen Originalreifen maximale Gliedgröße der
Schneeketten
DS 3 185/65 R15
9 mm
195/55 R16
205/45 R17 für Schneeketten ungeeignet
DS 3 R ACING 215/40 R18 7 mm
Für weitere Informationen wenden Sie sich bitte an einen Vertreter des CITROËN-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
praktische Tipps

DS3_de_Chap08_info-pratiques_ed01-2015

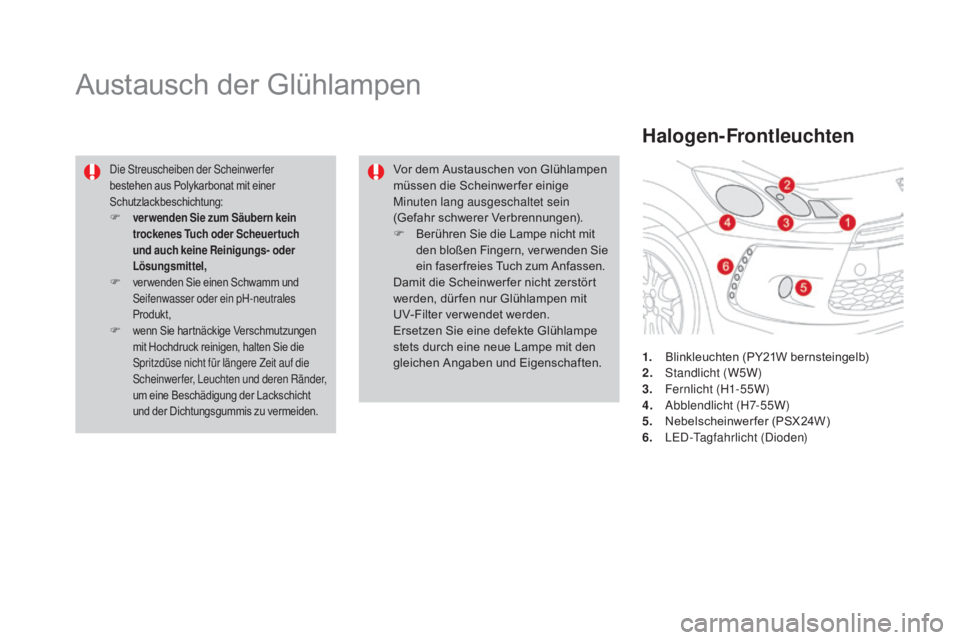

Austausch der Glühlampen
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F verwenden Sie zum Säubern kein trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
F ver wenden Sie einen Schwamm und Seifenwasser oder ein pH-neutrales
Produkt,
F wenn Sie hartnäckige Verschmutzungen mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht
und der Dichtungsgummis zu vermeiden.
Halogen-Frontleuchten
1. Blinkleuchten (PY21W bernsteingelb)
2. S tandlicht (W5W)
3.
F

er nlicht (H1- 55W )
4.
A

bblendlicht (H7-55W)
5.
N

ebelscheinwerfer (PSX24W)
6.
L

ED-Tagfahrlicht (Dioden)
Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige
Minuten lang ausgeschaltet sein
(Gefahr schwerer Verbrennungen).
F

B

erühren Sie die Lampe nicht mit
den bloßen Fingern, ver wenden Sie
ein faser freies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstört
werden, dür fen nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.
