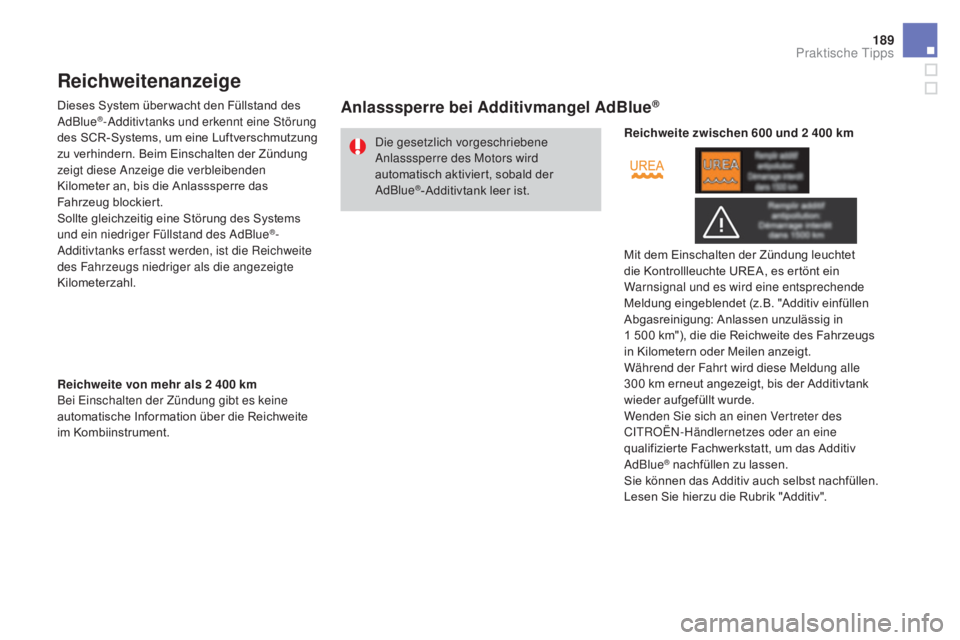

Reichweitenanzeige
Dieses System über wacht den Füllstand des
AdBlue®-Additivtanks und erkennt eine Störung
des SCR-Systems, um eine Luftverschmutzung
zu verhindern. Beim Einschalten der Zündung
zeigt diese Anzeige die verbleibenden
Kilometer an, bis die Anlasssperre das
Fahrzeug blockiert.
Sollte gleichzeitig eine Störung des Systems
und ein niedriger Füllstand des AdBlue
®-
Additivtanks erfasst werden, ist die Reichweite
des Fahrzeugs niedriger als die angezeigte
Kilometerzahl. Die gesetzlich vorgeschriebene
Anlasssperre des Motors wird
automatisch aktiviert, sobald der
AdBlue
®-Additivtank leer ist.
anlasssperre bei
ad ditivmangel ad Blue®
Reichweite von mehr als 2 400 km
Bei Einschalten der Zündung gibt es keine
automatische Information über die Reichweite
im Kombiinstrument. Reichweite
zwischen 600 und 2 400 km
Mit dem Einschalten der Zündung leuchtet
die Kontrollleuchte UREA, es ertönt ein
Warnsignal und es wird eine entsprechende
Meldung eingeblendet (z.B. "Additiv einfüllen
Abgasreinigung: Anlassen unzulässig in
1 500 km"), die die Reichweite des Fahrzeugs
in Kilometern oder Meilen anzeigt.
Während der Fahrt wird diese Meldung alle
300 km erneut angezeigt, bis der Additivtank
wieder aufgefüllt wurde.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das Additiv
AdBlue
® nachfüllen zu lassen.
Sie können das Additiv auch selbst nachfüllen.
Lesen Sie hierzu die Rubrik "Additiv".
praktische Tipps

DS3_de_Chap08_info-pratiques_ed01-2015

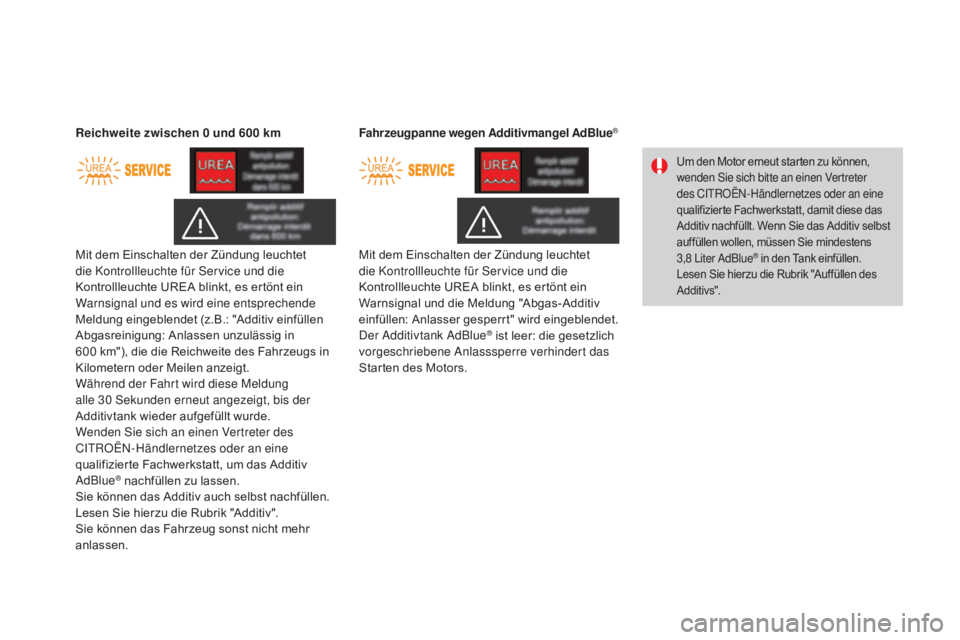

Mit dem Einschalten der Zündung leuchtet
die Kontrollleuchte für Service und die
Kontrollleuchte UREA blinkt, es ertönt ein
Warnsignal und es wird eine entsprechende
Meldung eingeblendet (z.B.: "Additiv einfüllen
Abgasreinigung: Anlassen unzulässig in
600 km"), die die Reichweite des Fahrzeugs in
Kilometern oder Meilen anzeigt.
Während der Fahrt wird diese Meldung
alle 30
Sekunden erneut angezeigt, bis der
Additivtank wieder aufgefüllt wurde.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das Additiv
AdBlue
® nachfüllen zu lassen.
Sie können das Additiv auch selbst nachfüllen.
Lesen Sie hierzu die Rubrik "Additiv".
Sie können das Fahrzeug sonst nicht mehr
anlassen. Reichweite zwischen 0 und 600 km
Mit dem Einschalten der Zündung leuchtet
die Kontrollleuchte für Service und die
Kontrollleuchte UREA blinkt, es ertönt ein
Warnsignal und die Meldung "Abgas-Additiv
einfüllen: Anlasser gesperrt" wird eingeblendet.
Der Additivtank AdBlue
® ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das
Starten des Motors. Fahrzeugpanne wegen
a
d
ditivmangel a
d
Blue
®
Um den Motor erneut starten zu können,
wenden Sie sich bitte an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, damit diese das
Additiv nachfüllt. Wenn Sie das Additiv selbst
auffüllen wollen, müssen Sie mindestens
3,8
Liter AdBlue
® in den Tank einfüllen.
Lesen Sie hierzu die Rubrik "Auffüllen des
Additivs".

191
DS3_de_Chap08_info-pratiques_ed01-2015

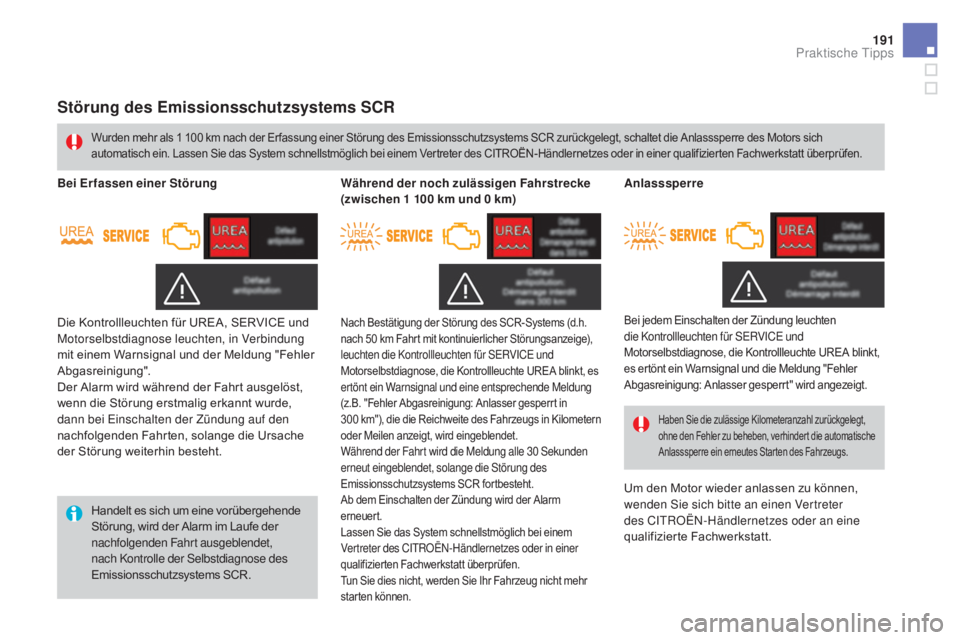

Störung des Emissionsschutzsystems SCR
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt ausgeblendet,
nach Kontrolle der Selbstdiagnose des
Emissionsschutzsystems SCR.
Wurden mehr als 1 100 km nach der Er fassung einer Störung des Emissionsschutzsystems SCR zurückgelegt, schaltet die Anlasssperre des Motors sich
automatisch ein. Lassen Sie das System schnellstmöglich bei einem Vertreter des CITROËN-Händlernetzes oder in einer qualifizierten Fachwerkstatt überprüfen.
Bei Erfassen einer Störungwährend der noch zulässigen Fahrstrecke
(zwischen 1 100 km und 0 km)
Die Kontrollleuchten für UREA, SERVICE und
Motorselbstdiagnose leuchten, in Verbindung
mit einem Warnsignal und der Meldung "Fehler
Abgasreinigung".
Der Alarm wird während der Fahrt ausgelöst,
wenn die Störung erstmalig erkannt wurde,
dann bei Einschalten der Zündung auf den
nachfolgenden Fahrten, solange die Ursache
der Störung weiterhin besteht.
Nach Bestätigung der Störung des SCR-Systems (d.h.
nach 50 km Fahrt mit kontinuierlicher Störungsanzeige),
leuchten die Kontrollleuchten für SERVICE und
Motorselbstdiagnose, die Kontrollleuchte UREA blinkt, es
ertönt ein Warnsignal und eine entsprechende Meldung
(z.B. "Fehler Abgasreinigung: Anlasser gesperrt in
300
k
m"), die die Reichweite des Fahrzeugs in Kilometern
oder Meilen anzeigt, wird eingeblendet.
Während der Fahrt wird die Meldung alle 30
Sekunden
erneut eingeblendet, solange die Störung des
Emissionsschutzsystems SCR fortbesteht.
Ab dem Einschalten der Zündung wird der Alarm
erneuert.
Lassen Sie das System schnellstmöglich bei einem
Vertreter des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Tun Sie dies nicht, werden Sie Ihr Fahrzeug nicht mehr
starten können.
Haben Sie die zulässige Kilometeranzahl zurückgelegt,
ohne den Fehler zu beheben, verhindert die automatische
Anlasssperre ein erneutes Starten des Fahrzeugs.
Bei jedem Einschalten der Zündung leuchten
die Kontrollleuchten für SERVICE und
Motorselbstdiagnose, die Kontrollleuchte UREA blinkt,
es ertönt ein Warnsignal und die Meldung "Fehler
Abgasreinigung: Anlasser gesperrt" wird angezeigt.
anlasssperre
Um den Motor wieder anlassen zu können,
wenden Sie sich bitte an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
praktische Tipps

DS3_de_Chap08_info-pratiques_ed01-2015

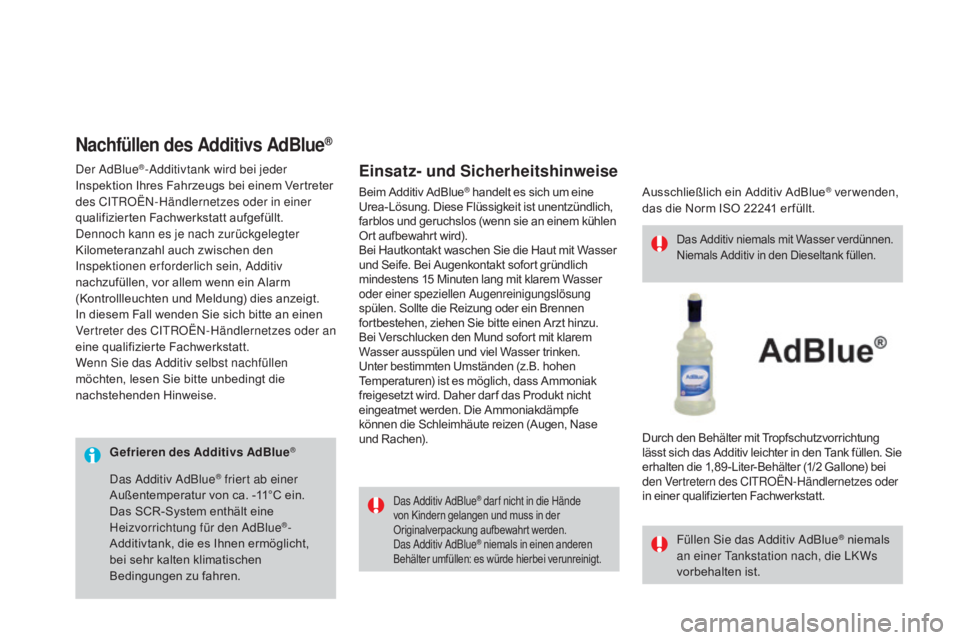

Gefrieren des additivs ad Blue®
Das Additiv AdBlue® dar f nicht in die Hände
von Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Das Additiv AdBlue
® niemals in einen anderen
Behälter umfüllen: es würde hierbei verunreinigt.
Das Additiv niemals mit Wasser verdünnen.
Niemals Additiv in den Dieseltank füllen.
Füllen Sie das Additiv AdBlue® niemals
an einer Tankstation nach, die LK Ws
vorbehalten ist.
Der AdBlue
®-Additivtank wird bei jeder
Inspektion Ihres Fahrzeugs bei einem Vertreter
des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt aufgefüllt.
Dennoch kann es je nach zurückgelegter
Kilometeranzahl auch zwischen den
Inspektionen erforderlich sein, Additiv
nachzufüllen, vor allem wenn ein Alarm
(Kontrollleuchten und Meldung) dies anzeigt.
In diesem Fall wenden Sie sich bitte an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Wenn Sie das Additiv selbst nachfüllen
möchten, lesen Sie bitte unbedingt die
nachstehenden Hinweise.
Nachfüllen des ad ditivs ad Blue®
Einsatz- und Sicherheitshinweise
Ausschließlich ein Additiv AdBlue® verwenden,
das die Norm ISO 22241 er füllt.
Durch den Behälter mit Tropfschutzvorrichtung
lässt sich das Additiv leichter in den Tank füllen. Sie
erhalten die 1,89 -Liter-Behälter (1/2

Gallone) bei
den Vertretern des CITROËN-Händlernetzes oder
in einer qualifizierten Fachwerkstatt.
Beim Additiv AdBlue® handelt es sich um eine
Urea-Lösung. Diese Flüssigkeit ist unentzündlich,
farblos und geruchslos (wenn sie an einem kühlen
Ort aufbewahrt wird).
Bei Hautkontakt waschen Sie die Haut mit Wasser
und Seife. Bei Augenkontakt sofort gründlich
mindestens 15 Minuten lang mit klarem Wasser
oder einer speziellen Augenreinigungslösung
spülen. Sollte die Reizung oder ein Brennen
fortbestehen, ziehen Sie bitte einen Arzt hinzu.
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.B. hohen
Temperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f das Produkt nicht
eingeatmet werden. Die Ammoniakdämpfe
können die Schleimhäute reizen (Augen, Nase
und Rachen).
Das Additiv AdBlue
® friert ab einer
Außentemperatur von ca. -11°C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-
Additivtank, die es Ihnen ermöglicht,
bei sehr kalten klimatischen
Bedingungen zu fahren.

193
DS3_de_Chap08_info-pratiques_ed01-2015

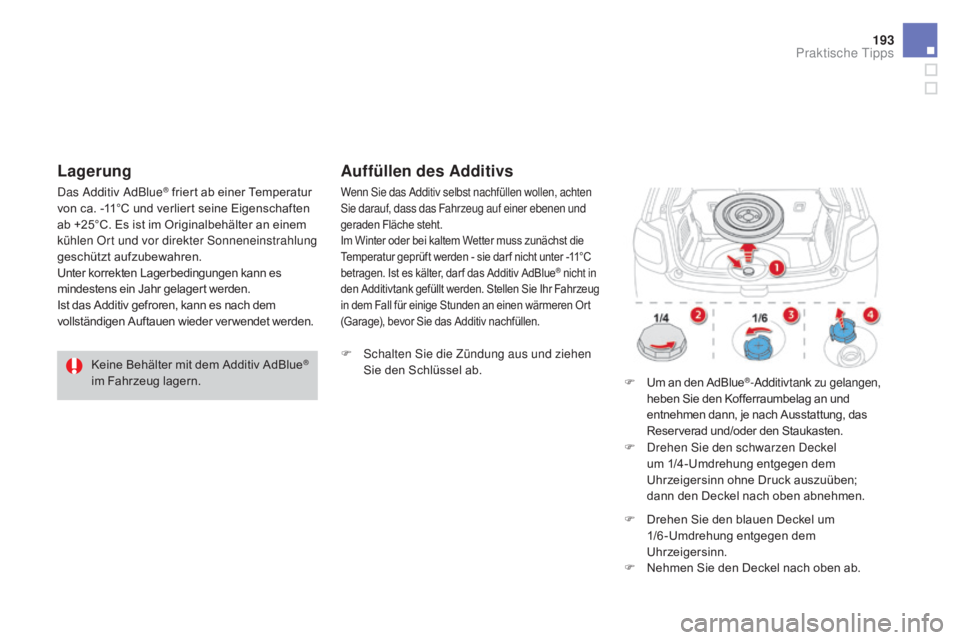

Keine Behälter mit dem Additiv AdBlue®
im Fahrzeug lagern.
Das Additiv AdBlue
® friert ab einer Temperatur
von ca. -11°C und verliert seine Eigenschaften
ab +25°C. Es ist im Originalbehälter an einem
kühlen Ort und vor direkter Sonneneinstrahlung
geschützt aufzubewahren.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
Ist das Additiv gefroren, kann es nach dem
vollständigen Auftauen wieder verwendet werden.
Lagerung
Wenn Sie das Additiv selbst nachfüllen wollen, achten
Sie darauf, dass das Fahrzeug auf einer ebenen und
geraden Fläche steht.
Im Winter oder bei kaltem Wetter muss zunächst die
Temperatur geprüft werden - sie dar f nicht unter -11°C
betragen. Ist es kälter, dar f das Additiv AdBlue
® nicht in
den Additivtank gefüllt werden. Stellen Sie Ihr Fahrzeug
in dem Fall für einige Stunden an einen wärmeren Ort
(Garage), bevor Sie das Additiv nachfüllen.
auffüllen des ad ditivs
F Schalten Sie die Zündung aus und ziehen
Sie den Schlüssel ab. F

U
m an den AdBlue
®-Additivtank zu gelangen,
heben Sie den Kofferraumbelag an und
entnehmen dann, je nach Ausstattung, das
Reserverad und/oder den Staukasten.
F

D

rehen Sie den schwarzen Deckel
um 1/4-Umdrehung entgegen dem
Uhrzeigersinn ohne Druck auszuüben;
dann den Deckel nach oben abnehmen.
F

D

rehen Sie den blauen Deckel um
1/6 -Umdrehung entgegen dem
Uhrzeigersinn.
F

N

ehmen Sie den Deckel nach oben ab.
praktische Tipps

DS3_de_Chap08_info-pratiques_ed01-2015

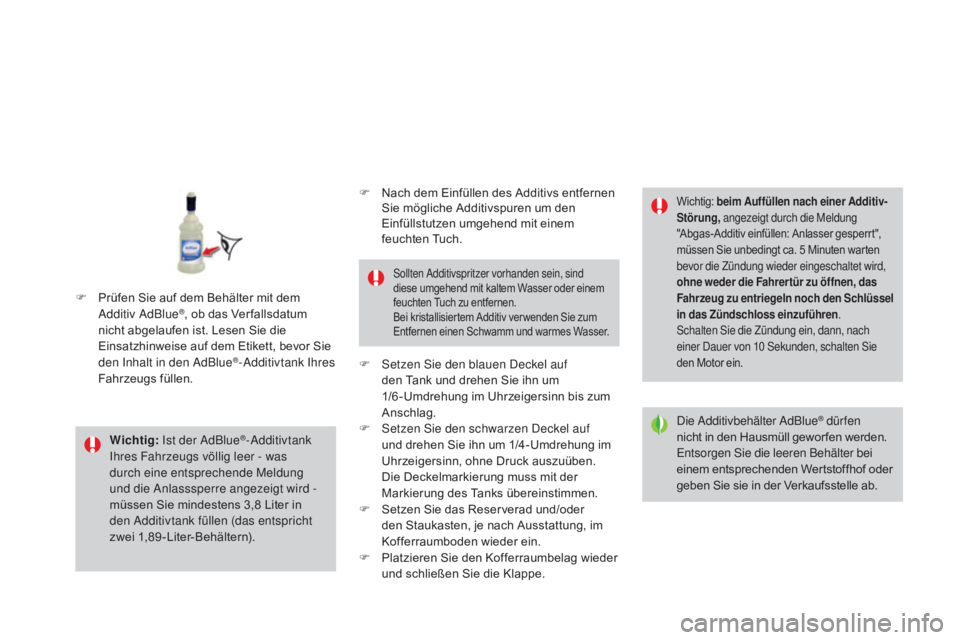

wichtig: Ist der AdBlue®-Additivtank
Ihres Fahrzeugs völlig leer - was
durch eine entsprechende Meldung
und die Anlasssperre angezeigt wird
-
müssen Sie mindestens 3,8 Liter in
den Additivtank füllen (das entspricht
zwei
1

,89-Liter-Behältern).
Sollten Additivspritzer vorhanden sein, sind
diese umgehend mit kaltem Wasser oder einem
feuchten Tuch zu entfernen.
Bei kristallisiertem Additiv verwenden Sie zum
Entfernen einen Schwamm und warmes Wasser.
Wichtig: beim au ffüllen nach einer ad ditiv-
Störung, angezeigt durch die Meldung
"Abgas-Additiv einfüllen: Anlasser gesperrt",
müssen Sie unbedingt ca. 5 Minuten warten
bevor die Zündung wieder eingeschaltet wird,
ohne weder die Fahrer tür zu öffnen, das
Fahrzeug zu entriegeln noch den Schlüssel
in das Zündschloss einzuführen .
Schalten Sie die Zündung ein, dann, nach
einer Dauer von 10 Sekunden, schalten Sie
den Motor ein.
F Prüfen Sie auf dem Behälter mit dem Additiv AdBlue®, ob das Ver fallsdatum
nicht abgelaufen ist. Lesen Sie die
Einsatzhinweise auf dem Etikett, bevor Sie
den Inhalt in den AdBlue
®-Additivtank Ihres
Fahrzeugs füllen.
Die Additivbehälter AdBlue
® dürfen
nicht in den Hausmüll gewor fen werden.
Entsorgen Sie die leeren Behälter bei
einem entsprechenden Wertstoffhof oder
geben Sie sie in der Verkaufsstelle ab.
F

N

ach dem Einfüllen des Additivs entfernen
Sie mögliche Additivspuren um den
Einfüllstutzen umgehend mit einem
feuchten Tuch.
F

S

etzen Sie den blauen Deckel auf
den Tank und drehen Sie ihn um
1/6 -Umdrehung im Uhrzeigersinn bis zum
Anschlag.
F
S
etzen Sie den schwarzen Deckel auf
und drehen Sie ihn um 1/4-Umdrehung im
Uhrzeigersinn, ohne Druck auszuüben.
Die Deckelmarkierung muss mit der
Markierung des Tanks übereinstimmen.
F

S

etzen Sie das Reserverad und/oder
den Staukasten, je nach Ausstattung, im
Kofferraumboden wieder ein.
F

P

latzieren Sie den Kofferraumbelag wieder
und schließen Sie die Klappe.

195
DS3_de_Chap08_info-pratiques_ed01-2015
Der Höchstgeschwindigkeitsaufkleber
muss ins Innere des Fahrzeugs geklebt
werden, im Sichtfeld des Fahrers, um
Sie daran zu erinnern, dass ein Rad nur
vorübergehend benutzt werden darf.
Zusammensetzung des pannensets
1. 12V-Kompressor mit integriertem
Druckmesser
2.
D

ichtmittelfläschchen mit integriertem
Schlauch
3.


Höchstgeschwindigkeitsaufkleber

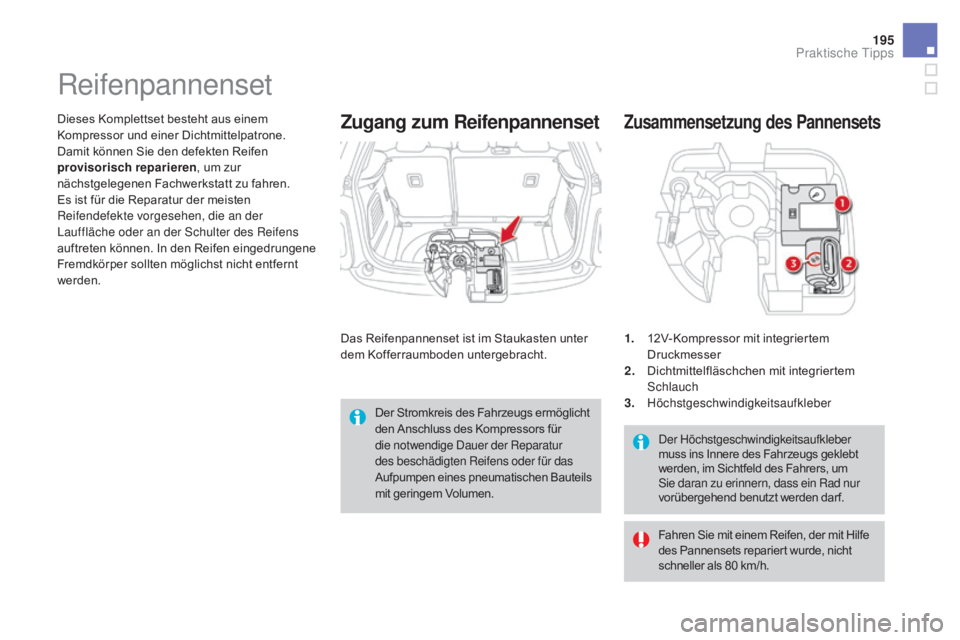

Reifenpannenset
Dieses Komplettset besteht aus einem
Kompressor und einer Dichtmittelpatrone.
Damit können Sie den defekten Reifen
provisorisch reparieren , um zur
nächstgelegenen Fachwerkstatt zu fahren.
Es ist für die Reparatur der meisten
Reifendefekte vorgesehen, die an der
Lauffläche oder an der Schulter des Reifens
auftreten können. In den Reifen eingedrungene
Fremdkörper sollten möglichst nicht entfernt
werden.Zugang zum Reifenpannenset
Das Reifenpannenset ist im Staukasten unter
dem Kofferraumboden untergebracht.
Der Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors für
die notwendige Dauer der Reparatur
des beschädigten Reifens oder für das
Aufpumpen eines pneumatischen Bauteils
mit geringem Volumen. Fahren Sie mit einem Reifen, der mit Hilfe
des Pannensets repariert wurde, nicht
schneller als 80 km/h.
praktische Tipps

DS3_de_Chap08_info-pratiques_ed01-2015
F Schalten Sie die Zündung aus.
F K leben Sie den
Höchstgeschwindigkeitsaufkleber ins
Innere des Fahrzeugs.

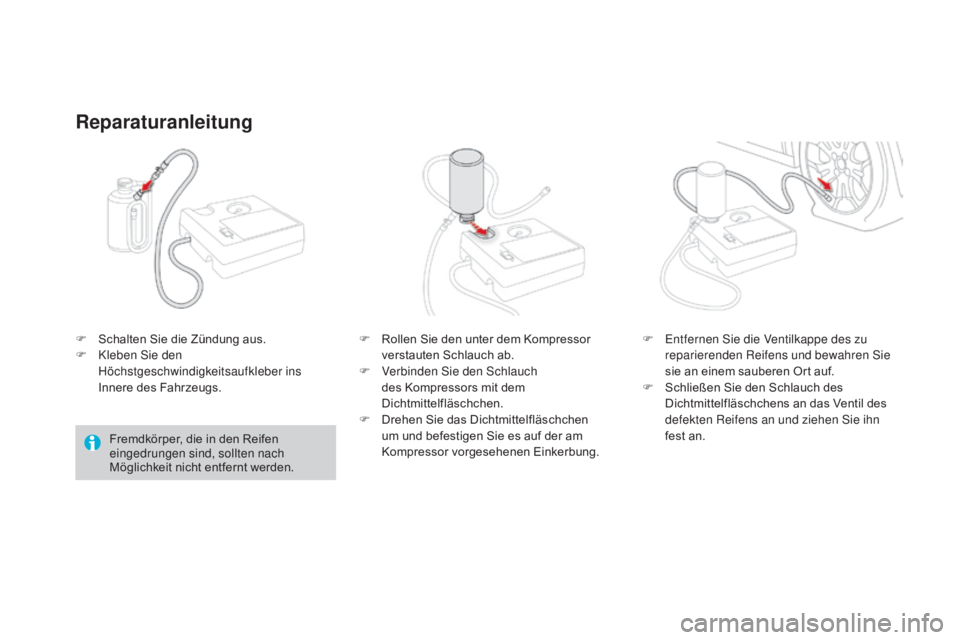

Reparaturanleitung
Fremdkörper, die in den Reifen
eingedrungen sind, sollten nach
Möglichkeit nicht entfernt werden. F

R
ollen Sie den unter dem Kompressor
verstauten Schlauch ab.
F
V
erbinden Sie den Schlauch
des Kompressors mit dem
Dichtmittelfläschchen.
F
D
rehen Sie das Dichtmittelfläschchen
um und befestigen Sie es auf der am
Kompressor vorgesehenen Einkerbung. F

E
ntfernen Sie die Ventilkappe des zu
reparierenden Reifens und bewahren Sie
sie an einem sauberen Ort auf.
F
S
chließen Sie den Schlauch des
Dichtmittelfläschchens an das Ventil des
defekten Reifens an und ziehen Sie ihn
fest an.

197
DS3_de_Chap08_info-pratiques_ed01-2015

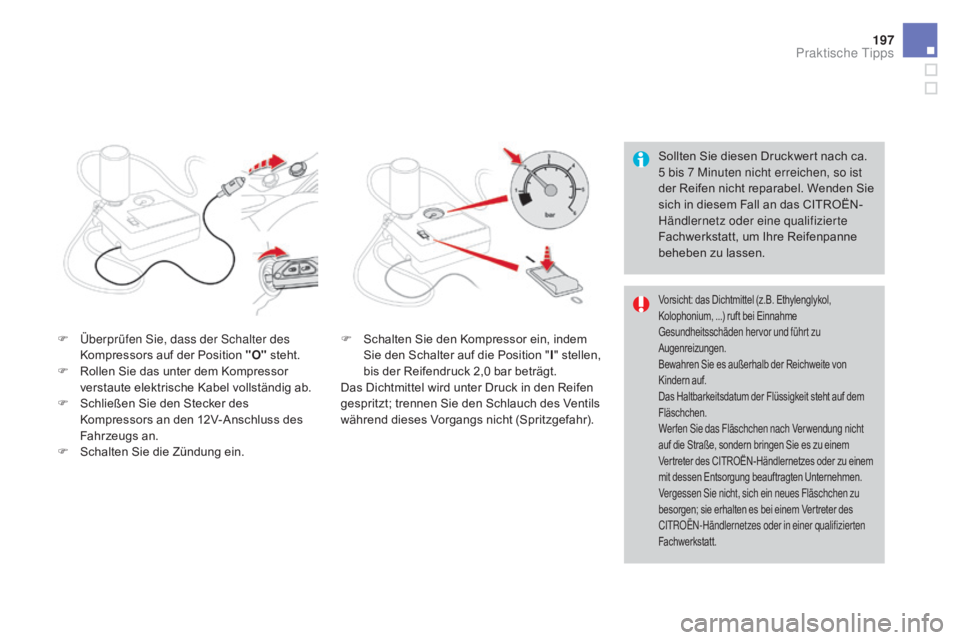

Sollten Sie diesen Druckwert nach ca.
5 bis 7 Minuten nicht erreichen, so ist
der Reifen nicht reparabel. Wenden Sie
sich in diesem Fall an das CITROËN-
Händlernetz oder eine qualifizierte
Fachwerkstatt, um Ihre Reifenpanne
beheben zu lassen.
F

Ü

berprüfen Sie, dass der Schalter des
Kompressors auf der Position "O" steht.
F

R

ollen Sie das unter dem Kompressor
verstaute elektrische Kabel vollständig ab.
F

S

chließen Sie den Stecker des
Kompressors an den 12V-Anschluss des
Fahrzeugs an.
F

S

chalten Sie die Zündung ein. F

S

chalten Sie den Kompressor ein, indem
Sie den Schalter auf die Position " I" stellen,
bis der Reifendruck 2,0 bar beträgt.
Das Dichtmittel wird unter Druck in den Reifen
gespritzt; trennen Sie den Schlauch des Ventils
während dieses Vorgangs nicht (Spritzgefahr).
Vorsicht: das Dichtmittel (z.B. Ethylenglykol,
Kolophonium, ...) ruft bei Einnahme
Gesundheitsschäden hervor und führt zu
Augenreizungen.
Bewahren Sie es außerhalb der Reichweite von
Kindern auf.
Das Haltbarkeitsdatum der Flüssigkeit steht auf dem
Fläschchen.
Werfen Sie das Fläschchen nach Verwendung nicht
auf die Straße, sondern bringen Sie es zu einem
Vertreter des CITROËN-Händlernetzes oder zu einem
mit dessen Entsorgung beauftragten Unternehmen.
Vergessen Sie nicht, sich ein neues Fläschchen zu
besorgen; sie erhalten es bei einem Vertreter des
CITROËN-Händlernetzes oder in einer qualifizierten
Fachwerkstatt.
praktische Tipps

DS3_de_Chap08_info-pratiques_ed01-2015

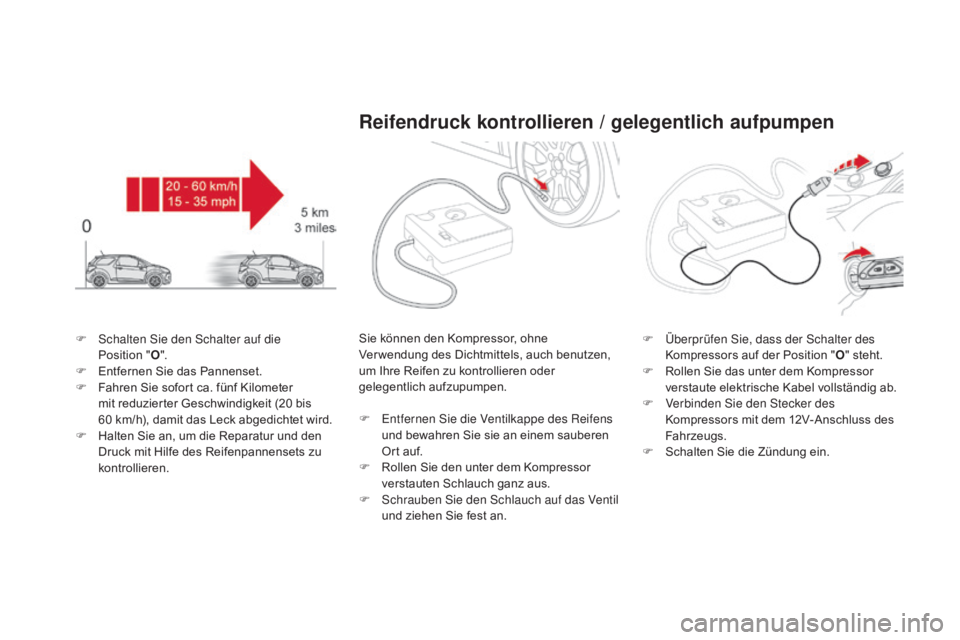

F Schalten Sie den Schalter auf die Position "O ".
F

E
ntfernen Sie das Pannenset.
F

F
ahren Sie sofort ca. fünf Kilometer
mit reduzierter Geschwindigkeit (20 bis
60
km/h), damit das Leck abgedichtet wird.
F

H
alten Sie an, um die Reparatur und den
Druck mit Hilfe des Reifenpannensets zu
kontrollieren.
Reifendruck kontrollieren / gelegentlich aufpumpen
Sie können den Kompressor, ohne
Ver wendung des Dichtmittels, auch benutzen,
um Ihre Reifen zu kontrollieren oder
gelegentlich aufzupumpen.
F

E
ntfernen Sie die Ventilkappe des Reifens
und bewahren Sie sie an einem sauberen
Ort auf.
F

R
ollen Sie den unter dem Kompressor
verstauten Schlauch ganz aus.
F

S
chrauben Sie den Schlauch auf das Ventil
und ziehen Sie fest an. F
Ü berprüfen Sie, dass der Schalter des
Kompressors auf der Position " O" steht.
F

R
ollen Sie das unter dem Kompressor
verstaute elektrische Kabel vollständig ab.
F

V
erbinden Sie den Stecker des
Kompressors mit dem 12V-Anschluss des
Fahrzeugs.
F

S
chalten Sie die Zündung ein.
