189
DS3_it_Chap08_info-pratiques_ed01-2015

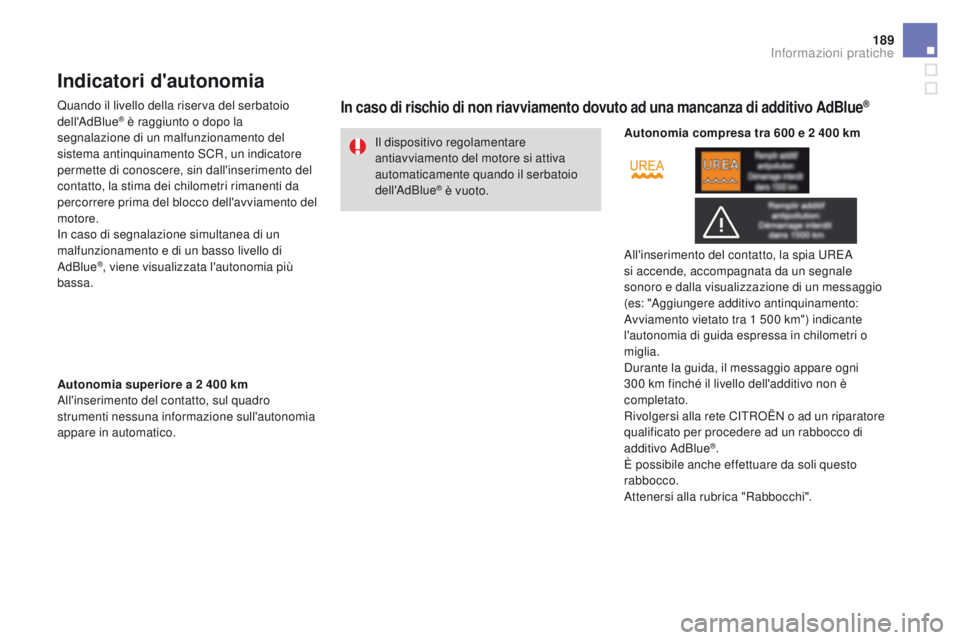

Indicatori d'autonomia
Quando il livello della riserva del serbatoio
dell'AdBlue® è raggiunto o dopo la
segnalazione di un malfunzionamento del
sistema antinquinamento SCR, un indicatore
permette di conoscere, sin dall'inserimento del
contatto, la stima dei chilometri rimanenti da
percorrere prima del blocco dell'avviamento del
motore.
In caso di segnalazione simultanea di un
malfunzionamento e di un basso livello di
AdBlue
®, viene visualizzata l'autonomia più
bassa. Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto.
In caso di rischio di non riavviamento dovuto ad una mancanza di additivo AdBlue®
Autonomia superiore a 2 400 km
All'inserimento del contatto, sul quadro
strumenti nessuna informazione sull'autonomia
appare in automatico. Autonomia compresa tra 600 e 2 400 km
All'inserimento del contatto, la spia UREA
si accende, accompagnata da un segnale
sonoro e dalla visualizzazione di un messaggio
(es: "Aggiungere additivo antinquinamento:
Avviamento vietato tra 1 500 km") indicante
l'autonomia di guida espressa in chilometri o
miglia.
Durante la guida, il messaggio appare ogni
300 km finché il livello dell'additivo non è
completato.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per procedere ad un rabbocco di
additivo AdBlue
®.
È possibile anche effettuare da soli questo
rabbocco.
Attenersi alla rubrica "Rabbocchi".
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed01-2015
All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e
dalla visualizzazione di un messaggio (es:
"Aggiungere additivo antinquinamento:
Avviamento vietato tra 600 km") indicante
l'autonomia di guida espressa in chilometri o
miglia.
Durante la guida, il messaggio appare ogni
30 secondi finché il livello di additivo non è
completato.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per procedere ad un rabbocco di
additivo AdBlue
®.
È anche possibile effettuare da soli questo
rabbocco.
Attenersi alla rubrica "Rabbocchi".
Altrimenti, non sarà più possibile riavviare il

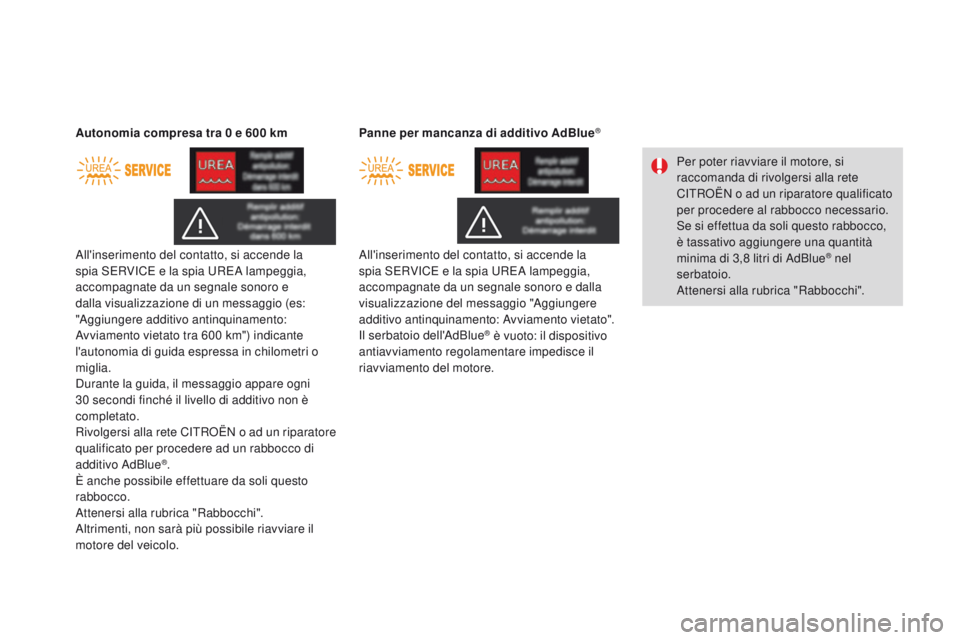

motore del veicolo. Autonomia compresa tra 0 e 600 km
All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione del messaggio "Aggiungere
additivo antinquinamento: Avviamento vietato".
Il serbatoio dell'AdBlue
® è vuoto: il dispositivo
antiavviamento regolamentare impedisce il
riavviamento del motore. Panne per mancanza di additivo AdBlue
®
Per poter riavviare il motore, si
raccomanda di rivolgersi alla rete
CITROËN o ad un riparatore qualificato
per procedere al rabbocco necessario.
Se si effettua da soli questo rabbocco,
è tassativo aggiungere una quantità
minima di 3,8 litri di AdBlue
® nel
serbatoio.
Attenersi alla rubrica "Rabbocchi".

191
DS3_it_Chap08_info-pratiques_ed01-2015

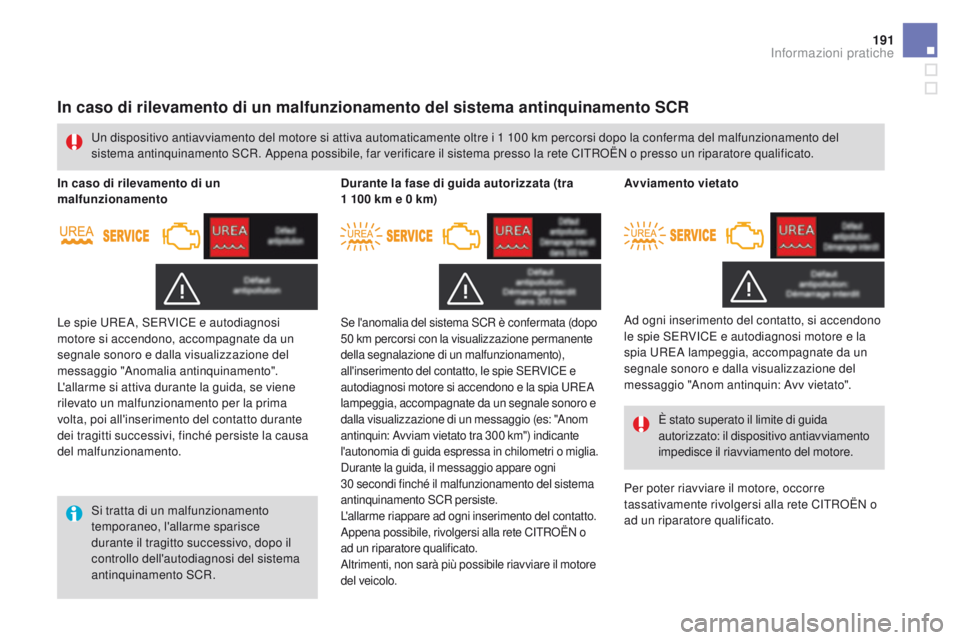

In caso di rilevamento di un malfunzionamento del sistema antinquinamento SCR
Si tratta di un malfunzionamento
temporaneo, l'allarme sparisce
durante il tragitto successivo, dopo il
controllo dell'autodiagnosi del sistema
antinquinamento SCR. Un dispositivo antiavviamento del motore si attiva automaticamente oltre i 1 100 km percorsi dopo la conferma del malfunzionamento del
sistema antinquinamento SCR. Appena possibile, far verificare il sistema presso la rete CITROËN o presso un riparatore qualificato.
In caso di rilevamento di un
malfunzionamento Durante la fase di guida autorizzata (tra
1 100 km e 0 km)
Le spie UREA, SERVICE e autodiagnosi
motore si accendono, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anomalia antinquinamento".
L'allarme si attiva durante la guida, se viene
rilevato un malfunzionamento per la prima
volta, poi all'inserimento del contatto durante
dei tragitti successivi, finché persiste la causa
del malfunzionamento.
Se l'anomalia del sistema SCR è confermata (dopo
50 km percorsi con la visualizzazione permanente
della segnalazione di un malfunzionamento),
all'inserimento del contatto, le spie SERVICE e
autodiagnosi motore si accendono e la spia UREA
lampeggia, accompagnate da un segnale sonoro e
dalla visualizzazione di un messaggio (es: "Anom
antinquin: Avviam vietato tra 300 km") indicante
l'autonomia di guida espressa in chilometri o miglia.
Durante la guida, il messaggio appare ogni
30 secondi finché il malfunzionamento del sistema
antinquinamento SCR persiste.
L'allarme riappare ad ogni inserimento del contatto.
Appena possibile, rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
Altrimenti, non sarà più possibile riavviare il motore
del veicolo.
È stato superato il limite di guida
autorizzato: il dispositivo antiavviamento
impedisce il riavviamento del motore.
Ad ogni inserimento del contatto, si accendono
le spie SERVICE e autodiagnosi motore e la
spia UREA lampeggia, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anom antinquin: Avv vietato". Avviamento vietato
Per poter riavviare il motore, occorre
tassativamente rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed01-2015

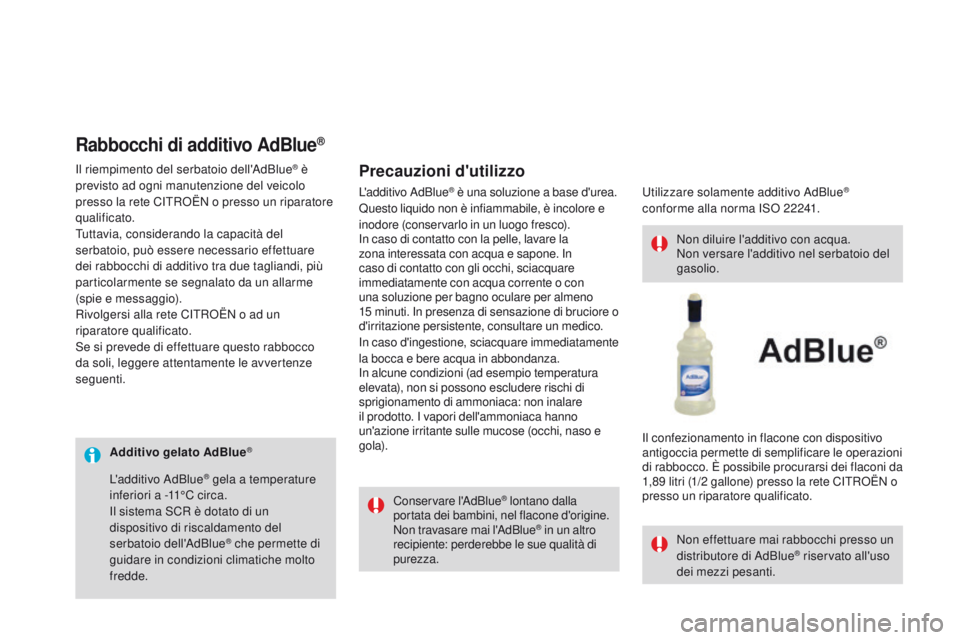

Additivo gelato AdBlue®
Conservare l'AdBlue® lontano dalla
portata dei bambini, nel flacone d'origine.
Non travasare mai l'AdBlue
® in un altro
recipiente: perderebbe le sue qualità di
purezza. Non diluire l'additivo con acqua.
Non versare l'additivo nel serbatoio del
gasolio.
Non effettuare mai rabbocchi presso un
distributore di AdBlue
® riservato all'uso
dei mezzi pesanti.
Il riempimento del serbatoio dell'AdBlue
® è
previsto ad ogni manutenzione del veicolo
presso la rete CITROËN o presso un riparatore
qualificato.
Tuttavia, considerando la capacità del
serbatoio, può essere necessario effettuare
dei rabbocchi di additivo tra due tagliandi, più
particolarmente se segnalato da un allarme
(spie e messaggio).
Rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Se si prevede di effettuare questo rabbocco
da soli, leggere attentamente le avvertenze
seguenti.
Rabbocchi di additivo AdBlue®
Precauzioni d'utilizzo
Utilizzare solamente additivo AdBlue®
conforme alla norma ISO 22241.
Il confezionamento in flacone con dispositivo
antigoccia permette di semplificare le operazioni
di rabbocco. È possibile procurarsi dei flaconi da
1,89 litri (1/2 gallone) presso la rete CITROËN o
presso un riparatore qualificato.
L'additivo AdBlue® è una soluzione a base d'urea.
Questo liquido non è infiammabile, è incolore e
inodore (conservarlo in un luogo fresco).
In caso di contatto con la pelle, lavare la
zona interessata con acqua e sapone. In
caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con
una soluzione per bagno oculare per almeno
15

minuti. In presenza di sensazione di bruciore o
d'irritazione persistente, consultare un medico.
In caso d'ingestione, sciacquare immediatamente
la bocca e bere acqua in abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca: non inalare
il prodotto. I vapori dell'ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso e
gola).
L'additivo AdBlue
® gela a temperature
inferiori a -11°C circa.
Il sistema SCR è dotato di un
dispositivo di riscaldamento del
serbatoio dell'AdBlue
® che permette di
guidare in condizioni climatiche molto
fredde.

193
DS3_it_Chap08_info-pratiques_ed01-2015
Non tenere flaconi di AdBlue® a bordo
del veicolo.
L'AdBlue
® gela al di sotto di -11°C circa e si
degrada a partire da 25°C. Si raccomanda di
conservare i flaconi in un luogo fresco e al
riparo dall'esposizione diretta dei raggi solari.
In queste condizioni, l'additivo può essere
conservato per almeno un anno.
Se l'additivo si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente.

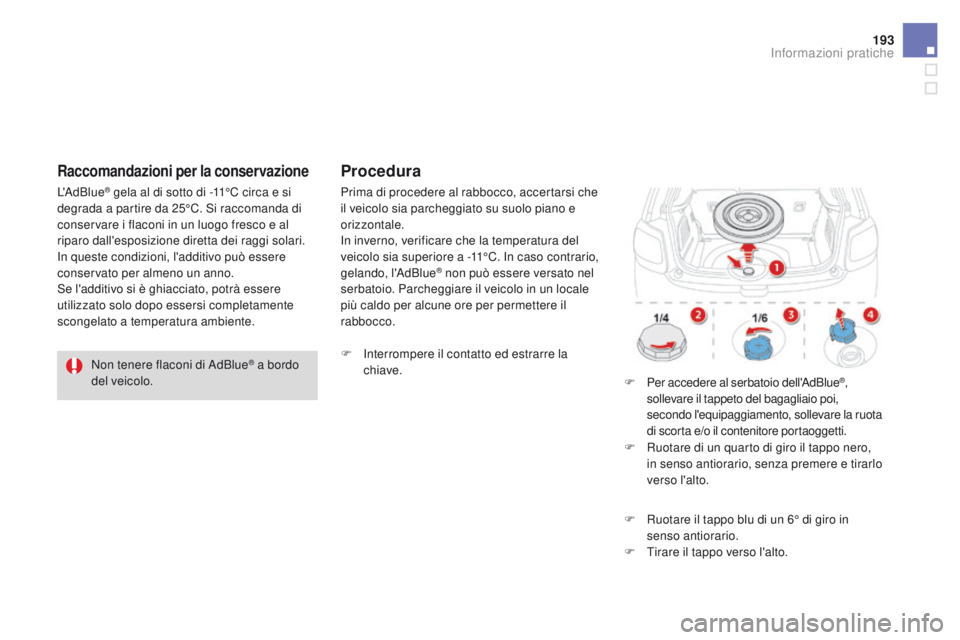

Raccomandazioni per la conservazione
Prima di procedere al rabbocco, accertarsi che
il veicolo sia parcheggiato su suolo piano e
orizzontale.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11°C. In caso contrario,
gelando, l'AdBlue
® non può essere versato nel
serbatoio. Parcheggiare il veicolo in un locale
più caldo per alcune ore per permettere il
rabbocco.
Procedura
F Interrompere il contatto ed estrarre la chiave. F

Pe
r accedere al serbatoio dell'AdBlue
®,
sollevare il tappeto del bagagliaio poi,
secondo l'equipaggiamento, sollevare la ruota
di scorta e/o il contenitore portaoggetti.
F

R

uotare di un quarto di giro il tappo nero,
in senso antiorario, senza premere e tirarlo
verso l'alto.
F

R

uotare il tappo blu di un 6° di giro in
senso antiorario.
F

T

irare il tappo verso l'alto.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed01-2015

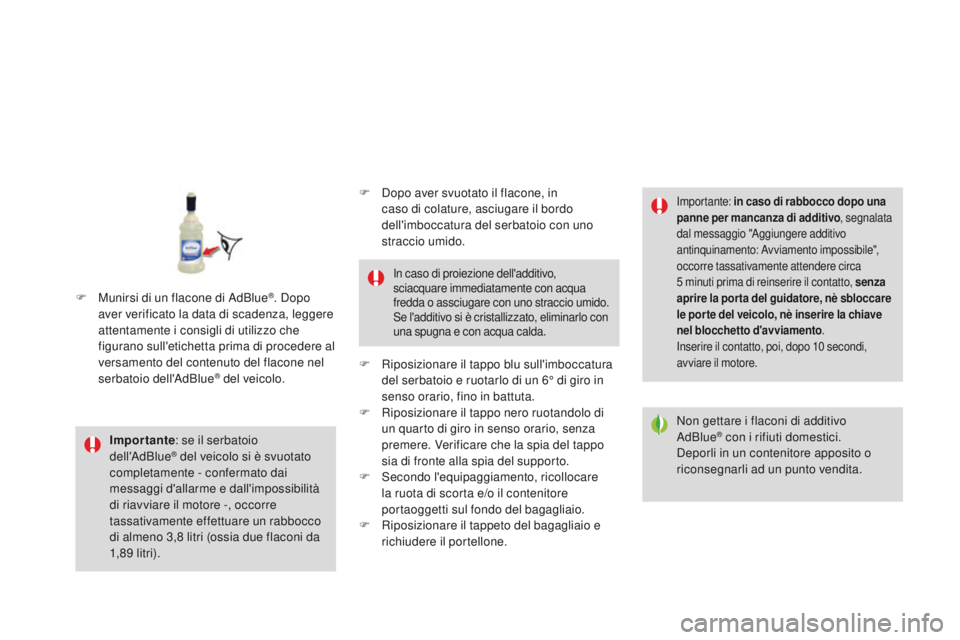

Importante: se il serbatoio
dell'AdBlue® del veicolo si è svuotato
completamente - confermato dai
messaggi d'allarme e dall'impossibilità
di riavviare il motore -, occorre
tassativamente effettuare un rabbocco
di almeno 3,8 litri (ossia due flaconi da
1,8 9 litr i).
In caso di proiezione dell'additivo,
sciacquare immediatamente con acqua
fredda o assciugare con uno straccio umido.
Se l'additivo si è cristallizzato, eliminarlo con
una spugna e con acqua calda.
Importante: in caso di rabbocco dopo una
panne per mancanza di additivo , segnalata
dal messaggio "Aggiungere additivo
antinquinamento: Avviamento impossibile",
occorre tassativamente attendere circa
5
minuti prima di reinserire il contatto, senza
aprire la por ta del guidatore, nè sbloccare
le por te del veicolo, nè inserire la chiave
nel blocchetto d'avviamento .
Inserire il contatto, poi, dopo 10 secondi,
avviare il motore.
F Munirsi di un flacone di AdBlue®. Dopo
aver verificato la data di scadenza, leggere
attentamente i consigli di utilizzo che
figurano sull'etichetta prima di procedere al
versamento del contenuto del flacone nel
serbatoio dell'AdBlue
® del veicolo.
Non gettare i flaconi di additivo
AdBlue
® con i rifiuti domestici.
Deporli in un contenitore apposito o
riconsegnarli ad un punto vendita.
F

D

opo aver svuotato il flacone, in
caso di colature, asciugare il bordo
dell'imboccatura del serbatoio con uno
straccio umido.
F

R

iposizionare il tappo blu sull'imboccatura
del serbatoio e ruotarlo di un 6° di giro in
senso orario, fino in battuta.
F

R

iposizionare il tappo nero ruotandolo di
un quarto di giro in senso orario, senza
premere. Verificare che la spia del tappo
sia di fronte alla spia del supporto.
F

S

econdo l'equipaggiamento, ricollocare
la ruota di scorta e/o il contenitore
portaoggetti sul fondo del bagagliaio.
F

R

iposizionare il tappeto del bagagliaio e
richiudere il portellone.

195
DS3_it_Chap08_info-pratiques_ed01-2015

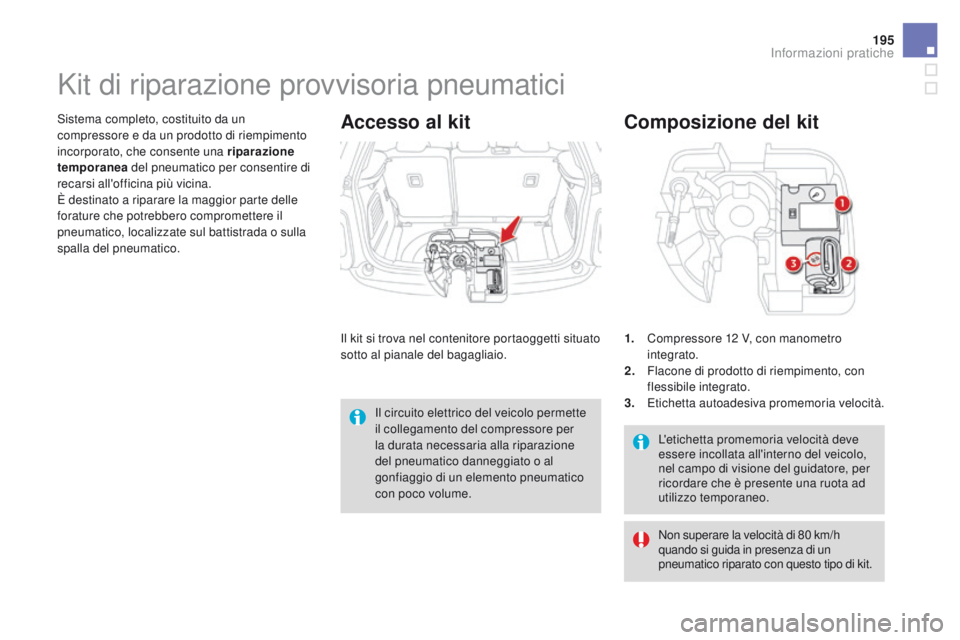

L'etichetta promemoria velocità deve
essere incollata all'interno del veicolo,
nel campo di visione del guidatore, per
ricordare che è presente una ruota ad
utilizzo temporaneo.
Composizione del kit
1. Compressore 12 V, con manometro integrato.
2.
F

lacone di prodotto di riempimento, con
flessibile integrato.
3.
E

tichetta autoadesiva promemoria velocità.
Kit di riparazione provvisoria pneumatici
Sistema completo, costituito da un
compressore e da un prodotto di riempimento
incorporato, che consente una riparazione
temporanea del pneumatico per consentire di
recarsi all'officina più vicina.
È destinato a riparare la maggior parte delle
forature che potrebbero compromettere il
pneumatico, localizzate sul battistrada o sulla
spalla del pneumatico.Accesso al kit
Il kit si trova nel contenitore portaoggetti situato
sotto al pianale del bagagliaio.
Il circuito elettrico del veicolo permette
il collegamento del compressore per
la durata necessaria alla riparazione
del pneumatico danneggiato o al
gonfiaggio di un elemento pneumatico
con poco volume. Non superare la velocità di 80 km/h
quando si guida in presenza di un
pneumatico riparato con questo tipo di kit.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed01-2015
F Interrompere il contatto.
F I ncollare l'etichetta di limitazione di velocità
all'interno del veicolo.

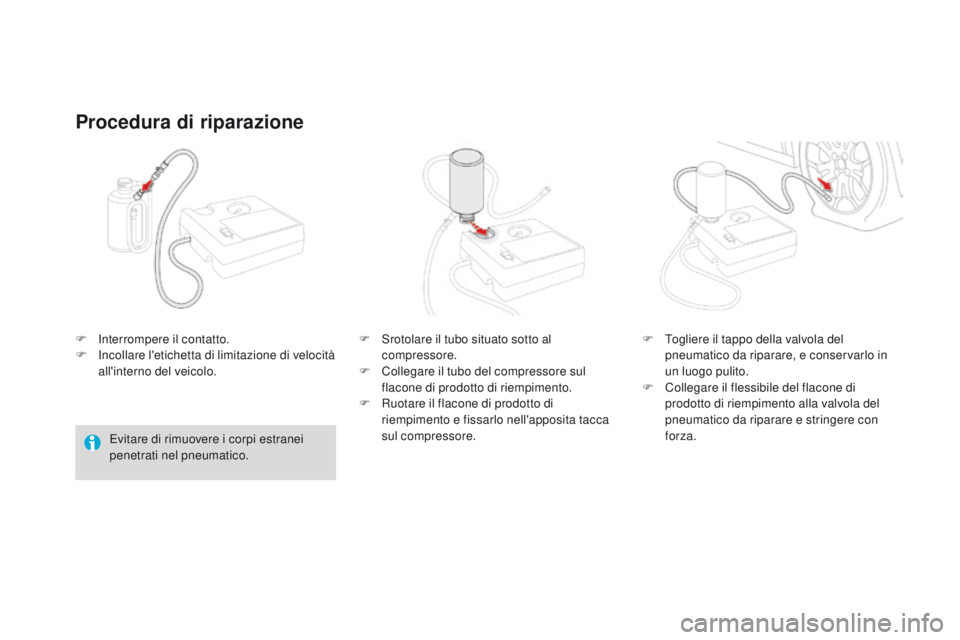

Procedura di riparazione
Evitare di rimuovere i corpi estranei
penetrati nel pneumatico. F

S
rotolare il tubo situato sotto al
compressore.
F
C
ollegare il tubo del compressore sul
flacone di prodotto di riempimento.
F
R
uotare il flacone di prodotto di
riempimento e fissarlo nell'apposita tacca
sul compressore. F
T
ogliere il tappo della valvola del
pneumatico da riparare, e conservarlo in
un luogo pulito.
F
C
ollegare il flessibile del flacone di
prodotto di riempimento alla valvola del
pneumatico da riparare e stringere con
forza.

197
DS3_it_Chap08_info-pratiques_ed01-2015
Se entro cinque-sette minuti circa,
non viene raggiunta la pressione
necessaria, significa che il pneumatico
non è riparabile; consultare la rete
CITROËN o un riparatore qualificato
per la riparazione del veicolo.
F

V

erificare che l'interruttore del
compressore sia spostato sulla
posizione


"
o" .
F


S

rotolare completamente il filo elettrico,
situato sotto al compressore.
F

C

ollegare la presa elettrica del
compressore alla presa 12 V del veicolo.
F

In

serire il contatto. F

A

vviare il compressore spostando
l’interruttore sulla posizione " I" fino a
quando la pressione del pneumatico
raggiunge i 2,0 bar.
Il prodotto di riempimento è iniettato in
pressione nel pneumatico; non scollegare il
tubo dalla valvola durante questa operazione
(rischio di schizzi). Attenzione, il prodotto di riempimento
è nocivo (es.: glicole etilenico,
colofonia,
...) se ingerito e irritante per
gli occhi.
Tenere questo prodotto fuori dalla
portata dei bambini.
La data limite d’utilizzo del liquido è
scritta sul flacone.
Dopo l'utilizzo, non gettare il flacone
nell'ambiente, riconsegnarlo alla rete
CITROËN o ad un ente addetto al suo
recupero.
Ricordarsi di riapprovvigionarsi di un
nuovo flacone presso la rete CITROËN
o presso un riparatore qualificato.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed01-2015

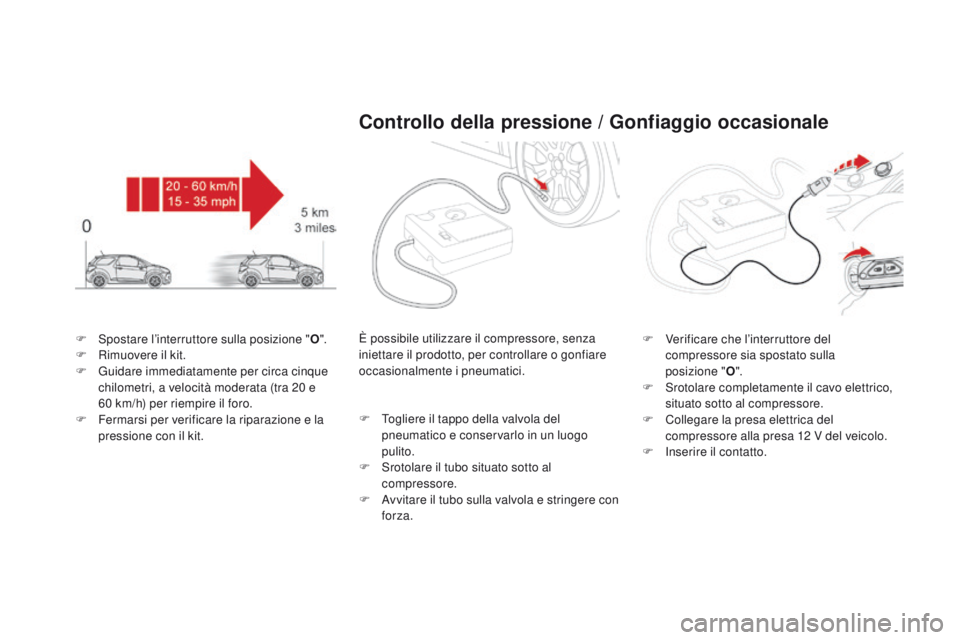

F Spostare l’interruttore sulla posizione "o".
F R imuovere il kit.
F

G
uidare immediatamente per circa cinque
chilometri, a velocità moderata (tra 20 e
60
km/h) per riempire il foro.
F

F
ermarsi per verificare la riparazione e la
pressione con il kit.
Controllo della pressione / go nfiaggio occasionale
È possibile utilizzare il compressore, senza
iniettare il prodotto, per controllare o gonfiare
occasionalmente i pneumatici.
F

T
ogliere il tappo della valvola del
pneumatico e conservarlo in un luogo
pulito.
F

S
rotolare il tubo situato sotto al
compressore.
F

A
vvitare il tubo sulla valvola e stringere con
forza. F
V erificare che l’interruttore del
compressore sia spostato sulla
posizione


"
o".
F


S
rotolare completamente il cavo elettrico,
situato sotto al compressore.
F

C
ollegare la presa elettrica del
compressore alla presa 12 V del veicolo.
F

In
serire il contatto.
