CITROEN DS3 2016 Libretti Di Uso E manutenzione (in Italian)

209
DS3_it_Chap08_info-pratiques_ed01-2015

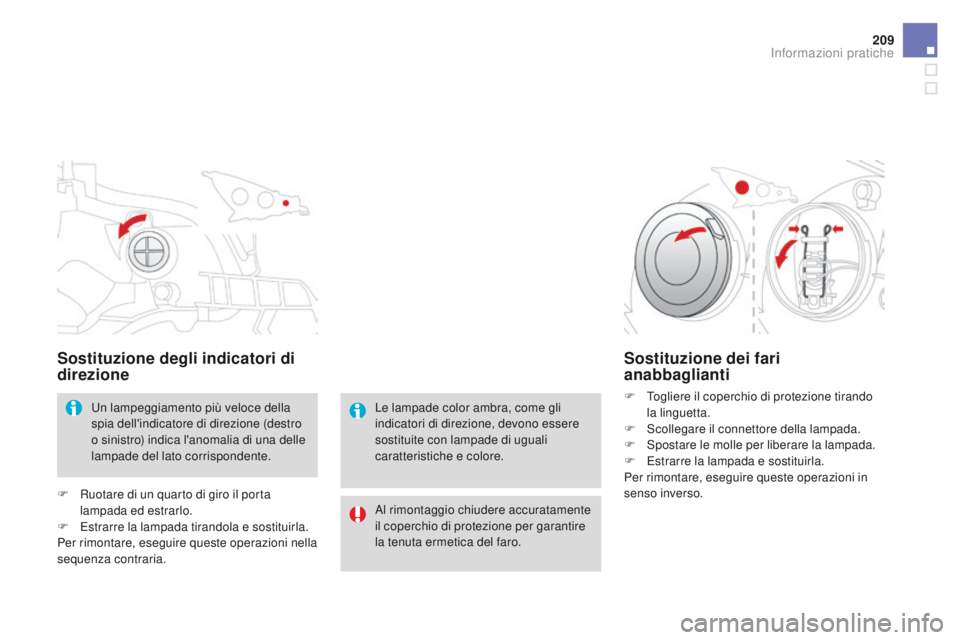

Sostituzione degli indicatori di
direzione
Un lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente.
F

R

uotare di un quarto di giro il porta
lampada ed estrarlo.
F

E

strarre la lampada tirandola e sostituirla.
Per rimontare, eseguire queste operazioni nella
sequenza contraria.
Sostituzione dei fari
anabbaglianti
F Togliere il coperchio di protezione tirando la linguetta.
F

S
collegare il connettore della lampada.
F

S
postare le molle per liberare la lampada.
F

E
strarre la lampada e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso.
Le lampade color ambra, come gli
indicatori di direzione, devono essere
sostituite con lampade di uguali
caratteristiche e colore.
Al rimontaggio chiudere accuratamente
il coperchio di protezione per garantire
la tenuta ermetica del faro.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed01-2015

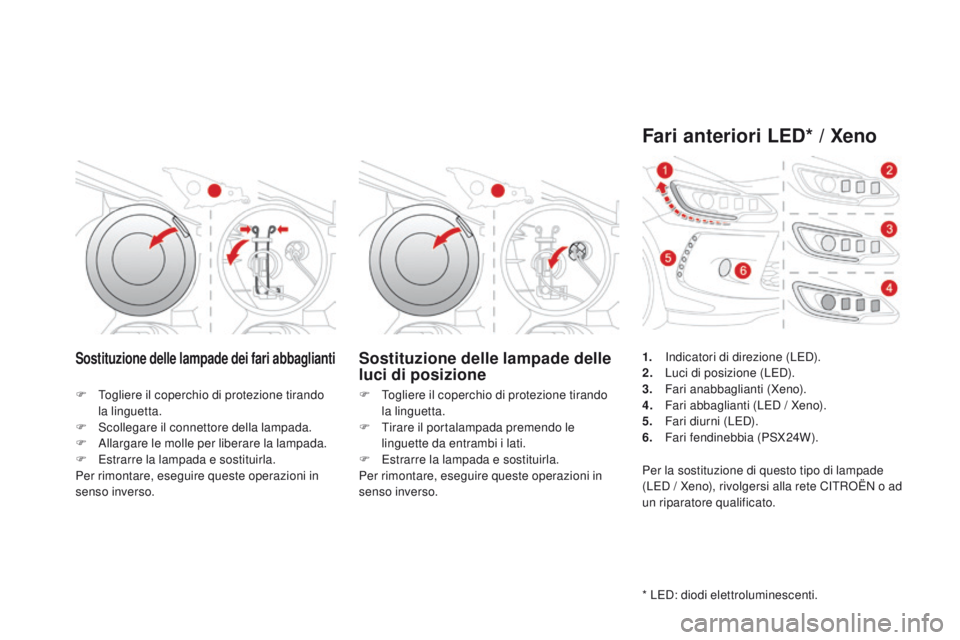

Sostituzione delle lampade dei fari abbagliantiSostituzione delle lampade delle
luci di posizione
F Togliere il coperchio di protezione tirando la linguetta.
F

S
collegare il connettore della lampada.
F

A
llargare le molle per liberare la lampada.
F

E
strarre la lampada e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso. F
T ogliere il coperchio di protezione tirando
la linguetta.
F

T
irare il portalampada premendo le
linguette da entrambi i lati.
F

E
strarre la lampada e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso.
Fari anteriori LED* / Xeno
* LED: diodi elettroluminescenti. 1.
I
ndicatori di direzione (LED).
2.
L
uci di posizione (LED).
3.
F
ari anabbaglianti (Xeno).
4.
F
ari abbaglianti (LED / Xeno).
5.
F
ari diurni (LED).
6.
F
ari fendinebbia (PSX24W).
Per la sostituzione di questo tipo di lampade
(LED / Xeno), rivolgersi alla rete CITROËN o ad
un riparatore qualificato.

2 11
DS3_it_Chap08_info-pratiques_ed01-2015
Per procurarsi il modulo, rivolgersi alla rete CITROËN o ad un riparatore qualificato.
In caso di difficoltà nella sostituzione delle lampade, è possibile rivolgersi alla rete
CITROËN o ad un riparatore qualificato.
Sostituzione delle lampade dei
fari fendinebbia
F Accedere al faro fendinebbia passando dal foro situato sotto al paraurti.
F

S
collegare il connettore del portalampada
nero premendo la parte superiore della
linguetta.
F

T
ogliere il portalampada premendo una
delle due mollette (in alto e in basso).
F

S
ostituire il modulo.
Per il rimontaggio, effettuare queste operazioni
in ordine inverso.
Sostituzione delle lampade degli
indicatori di direzione laterali integrati
F Inserire un cacciavite verso il centro dell'indicatore interponendolo tra
quest'ultimo e la base del retrovisore.
F

Fare oscillare il cacciavite per estrarre l'indicatore.F Scollegare il connettore dell'indicatore.
F S ostituire il modulo.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Per procurarsi il modulo, contattare
la rete CITROËN o un riparatore
qualificato.
Sostituzione delle lampadine dei
fari diurni LED
Per la sostituzione di questo tipo di lampadina
a diodi, rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed01-2015

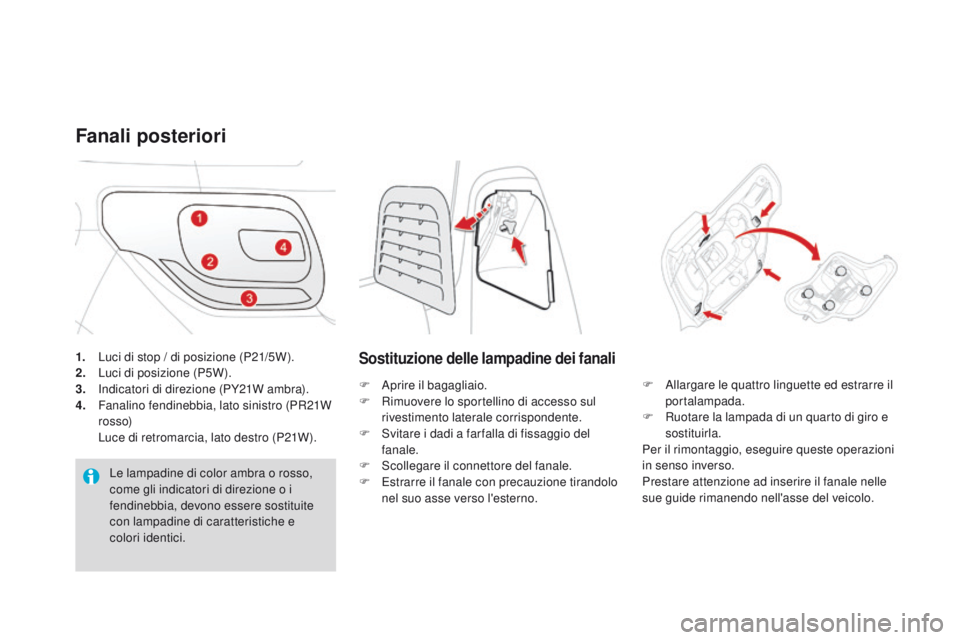

1. Luci di stop / di posizione (P21/5W).
2. Luci di posizione (P5W).
3.
I

ndicatori di direzione (PY21W ambra).
4.
F

analino fendinebbia, lato sinistro (PR21W
rosso)
L

uce di retromarcia, lato destro (P21W).
Fanali posteriori
Le lampadine di color ambra o rosso,
come gli indicatori di direzione o i
fendinebbia, devono essere sostituite
con lampadine di caratteristiche e
colori identici.
Sostituzione delle lampadine dei fanali
F Aprire il bagagliaio.
F R imuovere lo sportellino di accesso sul
rivestimento laterale corrispondente.
F

S
vitare i dadi a far falla di fissaggio del
fanale.
F

S
collegare il connettore del fanale.
F

E
strarre il fanale con precauzione tirandolo
nel suo asse verso l'esterno. F
A llargare le quattro linguette ed estrarre il
portalampada.
F

R
uotare la lampada di un quarto di giro e
sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Prestare attenzione ad inserire il fanale nelle
sue guide rimanendo nell'asse del veicolo.

213
DS3_it_Chap08_info-pratiques_ed01-2015
Sostituzione degli indicatori
di direzione (4) e del fanalino
fendinebbia o di retromarcia (5)
F Ruotare di un quarto di giro la lampada e sostituirla.
Sostituzione delle luci di
posizione e di stop a LED (diodi)
Per la sostituzione di questo tipo di lampadine
a diodi, rivolgersi alla rete CITROËN o ad un
riparatore qualificato.

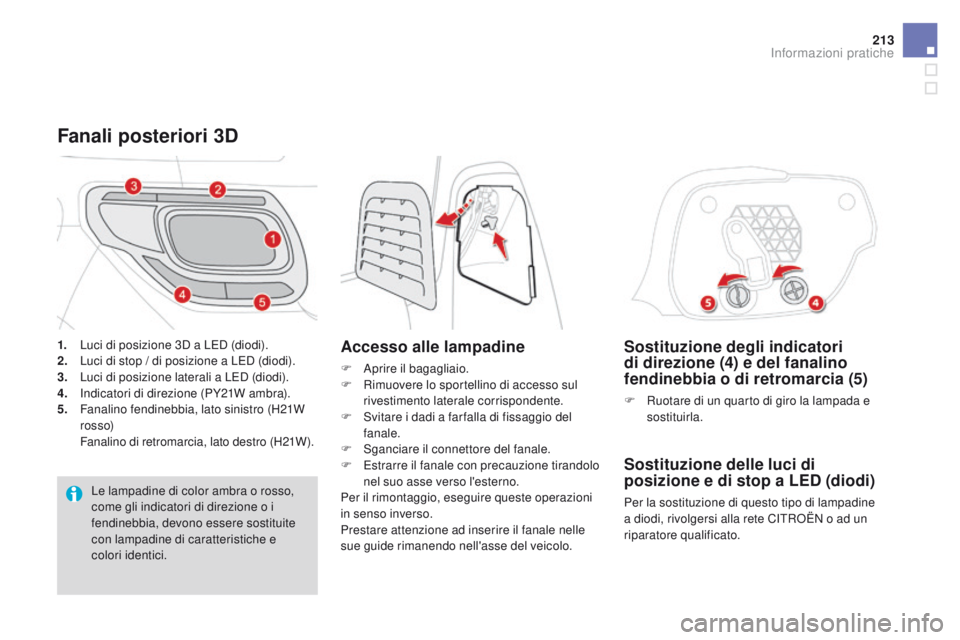

Fanali posteriori 3D
Accesso alle lampadine
F Aprire il bagagliaio.
F R imuovere lo sportellino di accesso sul
rivestimento laterale corrispondente.
F

S
vitare i dadi a far falla di fissaggio del
fanale.
F

S
ganciare il connettore del fanale.
F

E
strarre il fanale con precauzione tirandolo
nel suo asse verso l'esterno.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Prestare attenzione ad inserire il fanale nelle
sue guide rimanendo nell'asse del veicolo.
1.
L

uci di posizione 3D a LED (diodi).
2. L
uci di stop / di posizione a LED (diodi).
3. L
uci di posizione laterali a LED (diodi).
4.
I

ndicatori di direzione (PY21W ambra).
5.
F

analino fendinebbia, lato sinistro (H21W
rosso)
F

analino di retromarcia, lato destro (H21W). Le lampadine di color ambra o rosso,
come gli indicatori di direzione o i
fendinebbia, devono essere sostituite
con lampadine di caratteristiche e
colori identici.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed01-2015

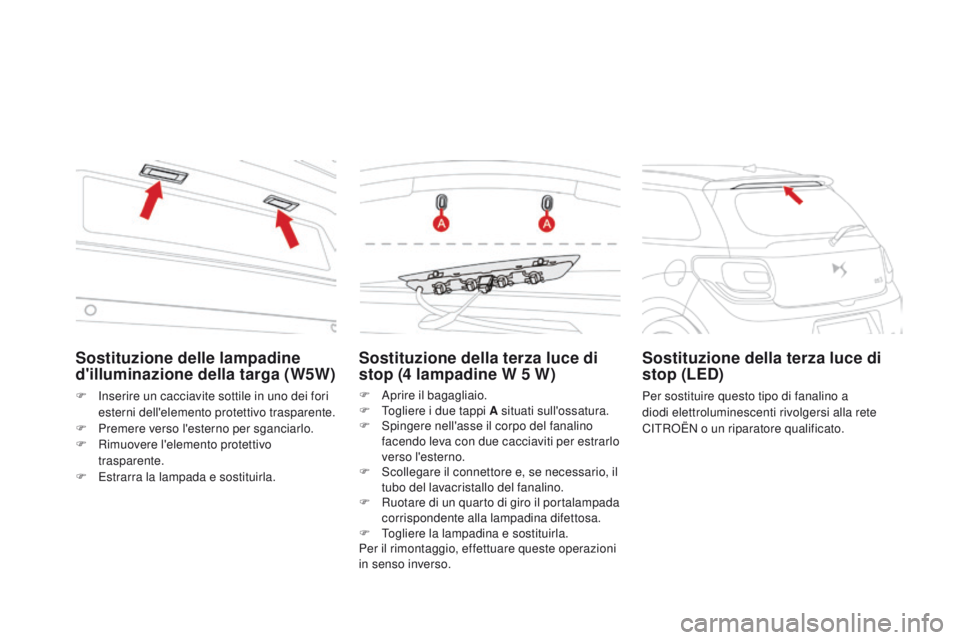

Sostituzione della terza luce di
stop (4 lampadine W 5 W)
F Aprire il bagagliaio.
F
T ogliere i due tappi A situati sull'ossatura.
F

S
pingere nell'asse il corpo del fanalino
facendo leva con due cacciaviti per estrarlo
verso l'esterno.
F

S
collegare il connettore e, se necessario, il
tubo del lavacristallo del fanalino.
F

R
uotare di un quarto di giro il portalampada
corrispondente alla lampadina difettosa.
F

T
ogliere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Sostituzione della terza luce di
stop (LED)
Per sostituire questo tipo di fanalino a
diodi elettroluminescenti rivolgersi alla rete
CITROËN o un riparatore qualificato.
Sostituzione delle lampadine
d'illuminazione della targa (W5W)
F Inserire un cacciavite sottile in uno dei fori
esterni dell'elemento protettivo trasparente.
F

P
remere verso l'esterno per sganciarlo.
F

R
imuovere l'elemento protettivo
trasparente.
F

E
strarra la lampada e sostituirla.

215
DS3_it_Chap08_info-pratiques_ed01-2015

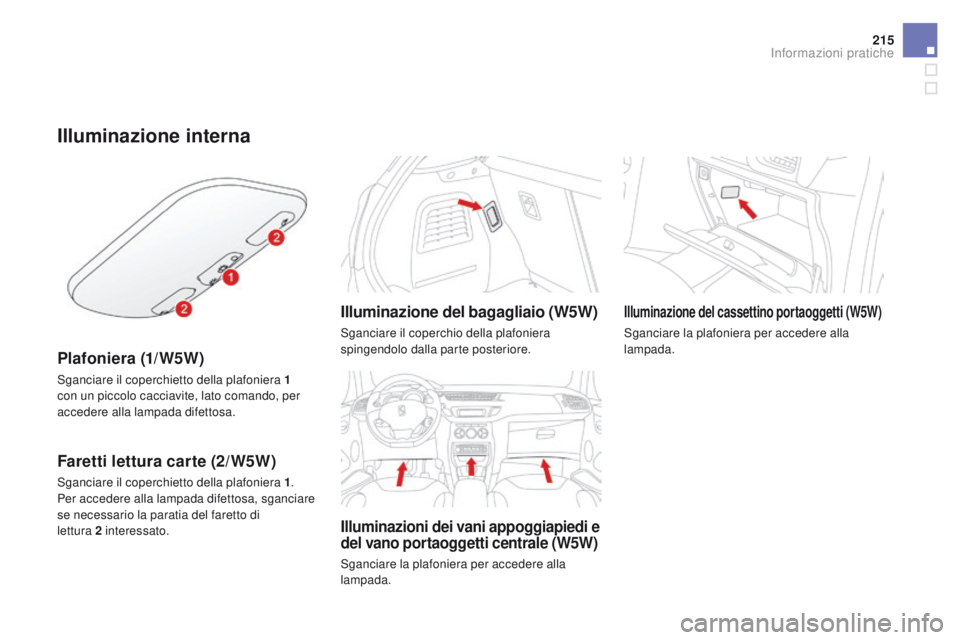

Illuminazione interna
Plafoniera (1/W5W)
Sganciare il coperchietto della plafoniera 1
con un piccolo cacciavite, lato comando, per
accedere alla lampada difettosa.
Faretti lettura carte (2/W5W)
Sganciare il coperchietto della plafoniera 1.
Per accedere alla lampada difettosa, sganciare
se necessario la paratia del faretto di
lettura
2 interessato.
Illuminazione del bagagliaio (W5W)
Sganciare il coperchio della plafoniera
spingendolo dalla parte posteriore.
Illuminazioni dei vani appoggiapiedi e
del vano portaoggetti centrale (W5W)
Sganciare la plafoniera per accedere alla
lampada.
Illuminazione del cassettino portaoggetti (W5W)
Sganciare la plafoniera per accedere alla
lampada.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed01-2015

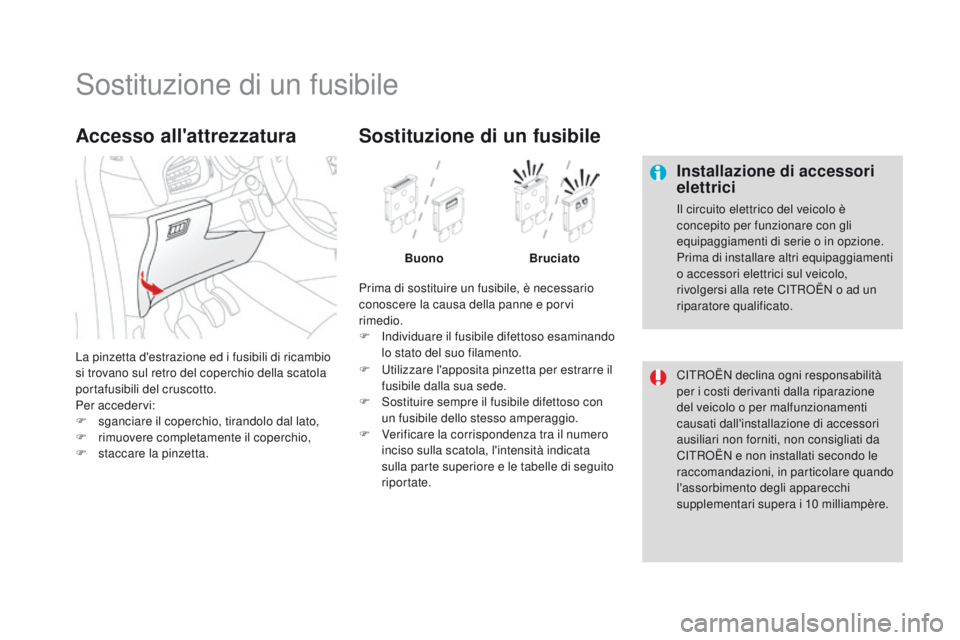

Sostituzione di un fusibile
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
CITROËN declina ogni responsabilità
per i costi derivanti dalla riparazione
del veicolo o per malfunzionamenti
causati dall'installazione di accessori
ausiliari non forniti, non consigliati da
CITROËN e non installati secondo le
raccomandazioni, in particolare quando
l'assorbimento degli apparecchi
supplementari supera i 10 milliampère.
La pinzetta d'estrazione ed i fusibili di ricambio
si trovano sul retro del coperchio della scatola
portafusibili del cruscotto.
Per accedervi:
F

s

ganciare il coperchio, tirandolo dal lato,
F

r

imuovere completamente il coperchio,
F

st

accare la pinzetta.
Accesso all'attrezzatura
Prima di sostituire un fusibile, è necessario
conoscere la causa della panne e porvi
rimedio.
F
I
ndividuare il fusibile difettoso esaminando
lo stato del suo filamento.
Sostituzione di un fusibile
Buono Bruciato
F

U

tilizzare l'apposita pinzetta per estrarre il
fusibile dalla sua sede.
F

S

ostituire sempre il fusibile difettoso con
un fusibile dello stesso amperaggio.
F

V

erificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità indicata
sulla parte superiore e le tabelle di seguito
riportate.

217
DS3_it_Chap08_info-pratiques_ed01-2015

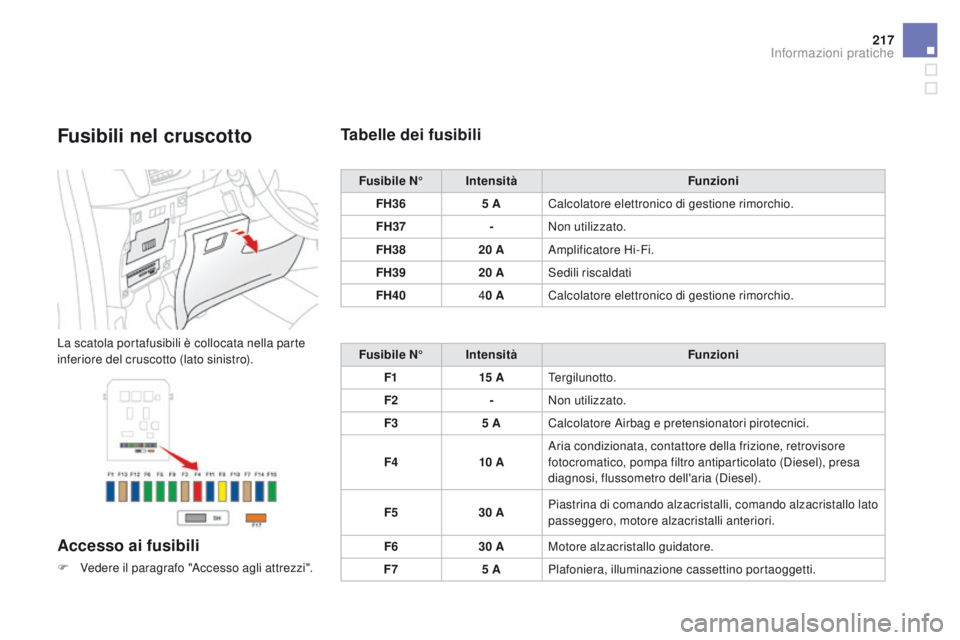

Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
F Vedere il paragrafo "Accesso agli attrezzi".
Tabelle dei fusibili
Fusibile N°Intensità Funzioni
FH36 5 ACalcolatore elettronico di gestione rimorchio.
FH37 -Non utilizzato.
FH38 20 AAmplificatore Hi-Fi.
FH39 20 ASedili riscaldati
FH40 40 A Calcolatore elettronico di gestione rimorchio.
Fusibile N° Intensità Funzioni
F1 15 ATe r g i l u n o t t o .
F2 -Non utilizzato.
F3 5 ACalcolatore Airbag e pretensionatori pirotecnici.
F4 10 AAria condizionata, contattore della frizione, retrovisore
fotocromatico, pompa filtro antiparticolato (Diesel), presa
diagnosi, flussometro dell'aria (Diesel).
F5 30 APiastrina di comando alzacristalli, comando alzacristallo lato
passeggero, motore alzacristalli anteriori.
F6 30 AMotore alzacristallo guidatore.
F7 5 APlafoniera, illuminazione cassettino portaoggetti.
Informazioni pratiche

DS3_it_Chap08_info-pratiques_ed01-2015

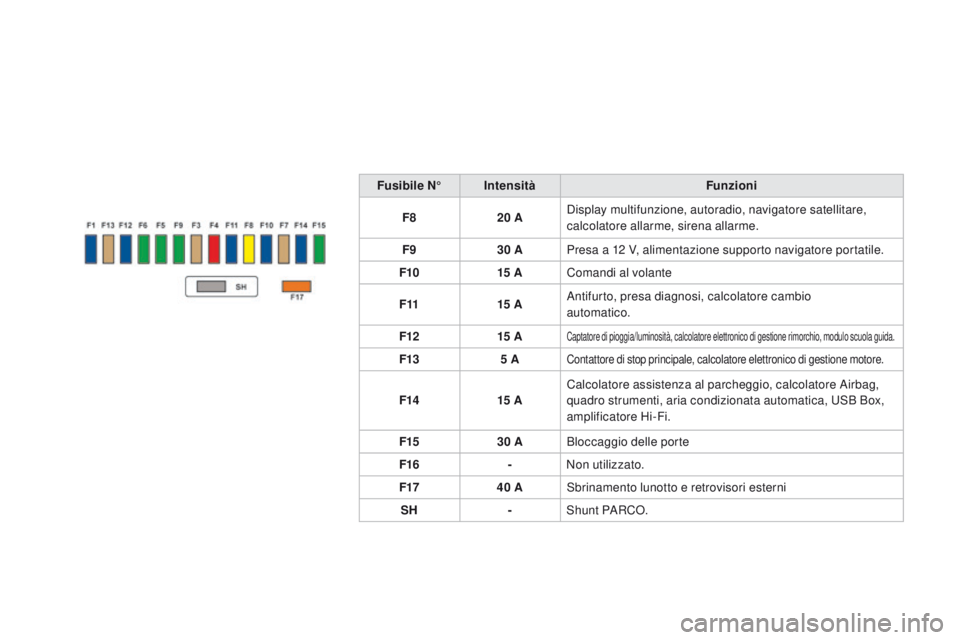

Fusibile N°Intensità Funzioni
F8 20 ADisplay multifunzione, autoradio, navigatore satellitare,
calcolatore allarme, sirena allarme.
F9 30 APresa a 12 V, alimentazione supporto navigatore portatile.
F10 15 AComandi al volante
F11 15 AAntifurto, presa diagnosi, calcolatore cambio
automatico.
F12 15 A
Captatore di pioggia/luminosità, calcolatore elettronico di gestione rimorchio, modulo scuola guida.
F13 5 AContattore di stop principale, calcolatore elettronico di gestione motore.
F1415 ACalcolatore assistenza al parcheggio, calcolatore Airbag,
quadro strumenti, aria condizionata automatica, USB Box,
amplificatore Hi-Fi.
F15 30 ABloccaggio delle porte
F16 -Non utilizzato.
F17 40 ASbrinamento lunotto e retrovisori esterni
SH -Shunt PARCO.
