Page 191 of 521

189
DS3_it_Chap08_info-pratiques_ed02-2015
Carburante utilizzato per i
motori benzina
I motori benzina sono compatibili con i
biocarburanti benzina di tipo E10 (contenenti il
10% di etanolo), conformi alle norme europee
EN 228
e E
N 15376.
I carburanti di tipo E85
(
contenenti fino all'85%
di etanolo) sono esclusivamente riservati
ai veicoli commercializzati per questo tipo
di carburante (veicoli BioFlex). La qualità di
etanolo deve rispettare la norma europea
EN
15
293.
Carburante utilizzato
per i motori Diesel
I motori Diesel sono compatibili con i
biocarburanti conformi agli standard europei
attuali e futuri che possono essere distribuiti
dalle stazioni di servizio.
-
Ga
solio che rispetti la norma
EN590
m
iscelato con un biocarburante
rispondente alla norma EN14214,
-
Ga
solio che rispetti la norma
EN16734
m
iscelato con un
biocarburante rispondente alla norma
EN14214
(
incorporazione possibile 0
- 1
0%
di Estere Metilico di Acido Grasso),
-
Ga
solio paraffinato che rispetti la
norma EN15940
m
iscelato con un
biocarburante rispondente alla norma
EN14214
(
incorporazione possibile 0
- 7
%
di Estere Metilico di Acido Grasso).
L'utilizzo di carburante B20
o B
30
r
ispondente
alla norma EN16709
è p
ossibile con questo
motore Diesel. Tuttavia, questo utilizzo, anche
se occasionale, necessita l'applicazione
rigorosa delle condizioni particolari di
manutenzione, chiamate "Condizioni di
guida intensive". Per ulteriori informazioni,
rivolgersi alla rete CITROËN o ad un riparatore
qualificato. L’utilizzo di qualsiasi altro tipo di (bio)
carburante (oli vegetali o animali puri o diluiti,
nafta ad uso domestico, ecc.) è rigorosamente
vietato (rischi di danneggiamenti del motore e
del circuito del carburante).
È consentito il solo utilizzo di additivi per
carburanti Diesel rispondenti alla norma
B715000.
Informazioni pratiche
Page 192 of 521

DS3_it_Chap08_info-pratiques_ed02-2015
Posizionamento obbligato della pistola nel bocchettone di
rifornimento carburante (Diesel)*
È un dispositivo meccanico che impedisce l'errato rifornimento di carburante nel serbatoio di un veicolo funzionante a gasolio, evitando così di danneggiare il motore.
Situato all'entrata del serbatoio, il posizionamento obbligato è visibile togliendo il tappo.
Funzionamento
Se inserita in un serbatoio Diesel, la pistola
di rifornimento della benzina va in battuta
sullo sportellino. Il sistema resta bloccato e
impedisce il rifornimento.
Non insistere e inserire una pistola di
rifornimento per Diesel.Per riempire il serbatoio è sempre
possibile l'utilizzo di una tanica.
Al fine di garantire un corretto
inserimento del carburante, avvicinare
il terminale della tanica, senza
premerlo contro allo sportellino del
posizionamento obbligato, e versare
lentamente.
Viaggi all'estero
Poiché le pistole di rifornimento Diesel
possono essere diverse nei vari
Paesi, la presenza del posizionamento
obbligato può rendere impossibile il
riempimento del serbatoio.
Prima di un viaggio all'estero, si
consiglia di verificare presso la rete
CITROËN se il veicolo è adatto ai
distributori di carburante che si trovano
nel Paese nel quale ci si deve recare.
* Secondo il Paese di commercializzazione.
Page 193 of 521

191
DS3_it_Chap08_info-pratiques_ed02-2015
Mancanza di carburante (Diesel)Per i veicoli dotati di motore HDi, in caso di mancanza di carburante nel serbatoio, occorre reinnescare il circuito del carburante.
Questo sistema è composto da una pompetta di reinnesco e da un tubo trasparente situati nel vano motore.
F
Ri
empire il serbatoio del carburante con
almeno cinque litri di gasolio.
F
Ap
rire il cofano motore.
F
Secon
do la versione, sganciare la copertura
del motore per accedere alla pompetta di
reinnesco.
F
Az
ionare la pompetta di reinnesco, fino
all'indurimento (alla prima pressione può
risultare dura) si deve vedere il carburante
nel tubo trasparente con il connettore verde.
F
Az
ionare il motorino d'avviamento fino
all'avviamento del motore.
F
Secon
do la versione, riposizionare e
riagganciare la copertura del motore.
F
Ri
chiudere il cofano motore.
Motori Blue-HDI
F Versare nel serbatoio del carburante
almeno cinque litri di gasolio.
F
In
serire il contatto (senza avviare il
motore).
F
At
tendere 6
s
econdi circa e interrompere il
contatto.
F
Ri
petere l'operazione 10
v
olte.
F
Az
ionare il motorino d'avviamento per
avviare il motore.
Se il motore non si avvia al primo
tentativo, non insistere.
Azionare nuovamente la pompetta di
reinnesco poi procedere all'avviamento.
Informazioni pratiche
Page 194 of 521

DS3_it_Chap08_info-pratiques_ed02-2015
Additivo AdBlue® e sistema SCR
per motori Diesel BlueHDi
Per garantire il rispetto dell'ambiente e
della nuova norma Euro 6, senza alterare
le per formance né penalizzare i consumi di
carburante dei motori Diesel, CITROËN ha
fatto la scelta di equipaggiare i suoi veicoli
di un dispositivo che associa il sistema SCR
(Riduzione Catalitica Selettiva) e il filtro
antiparticolato (FAP) per il trattamento dei gas
di scarico.
Sistema SCR
Con un additivo chiamato AdBlue® contenente
urea, un catalizzatore trasforma fino all'85%
degli ossidi d'azoto (NOx) in azoto e in acqua,
innocui per la salute e per l'ambiente. L'additivo AdBlue
® è contenuto in un serbatoio
specifico, situato nel bagagliaio, nella parte
posteriore del veicolo. La sua capienza è di
17
l
itri: permette un'autonomia di guida di
circa 20
0
00
k
m prima dell'attivazione di un
dispositivo che avverte quando il livello della
riserva consente di percorrere 2
4
00
k
m.
Ad ogni tagliando di manutenzione programmata
del veicolo presso la rete CITROËN o presso un
riparatore qualificato, verrà effettuato il riempimento
del serbatoio dell'additivo AdBlue
® per permettere il
corretto funzionamento del sistema SCR.
Se il chilometraggio stimato tra due frequenze
di manutenzione supera la soglia di 20 0 00 k m,
si raccomanda di recarsi presso la rete
CITROËN o un riparatore qualificato per far
effettuare il rabbocco necessario. Quando il serbatoio dell'AdBlue
® è
vuoto, un dispositivo regolamentare
impedisce il riavviamento del motore.
In caso di anomalia del sistema SCR,
il livello di emissioni del veicolo non è
più conforme alla regolamentazione
Euro
6
: il veicolo diventa inquinante.
Nel caso di un malfunzionamento
confermato dal sistema SCR, recarsi
appena possibile presso la rete
CITROËN o presso un riparatore
qualificato: dopo 1
1
00
k
m percorsi, un
dispositivo si attiverà automaticamente
per impedire l'avviamento del motore.
Page 195 of 521

193
DS3_it_Chap08_info-pratiques_ed02-2015
Indicatori d'autonomia
Quando il livello della riserva del serbatoio
dell'AdBlue® è raggiunto o dopo la
segnalazione di un malfunzionamento del
sistema antinquinamento SCR, un indicatore
permette di conoscere, sin dall'inserimento del
contatto, la stima dei chilometri rimanenti da
percorrere prima del blocco dell'avviamento del
motore.
In caso di segnalazione simultanea di un
malfunzionamento e di un basso livello di
AdBlue
®, viene visualizzata l'autonomia più
bassa. Il dispositivo regolamentare
antiavviamento del motore si attiva
automaticamente quando il serbatoio
dell'AdBlue
® è vuoto.
In caso di rischio di non riavviamento dovuto ad una mancanza di additivo AdBlue®
Autonomia superiore a 2 400 km
Al l'inserimento del contatto, sul quadro
strumenti nessuna informazione sull'autonomia
appare in automatico. Autonomia compresa tra 600
e 2 4
00
k
m
All'inserimento del contatto, la spia UREA
si accende, accompagnata da un segnale
sonoro e dalla visualizzazione di un messaggio
(es : "Aggiungere additivo antinquinamento:
Avviamento vietato tra 1
5
00
k
m") indicante
l'autonomia di guida espressa in chilometri o
miglia.
Durante la guida, il messaggio appare ogni
300 k m finché il livello dell'additivo non è
completato.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per procedere ad un rabbocco di
additivo AdBlue
®.
È possibile anche effettuare da soli questo
rabbocco.
Per ulteriori informazioni sul rabbocco di
additivo AdBlue
®, attenersi alla rubrica
corrispondente.
Informazioni pratiche
Page 196 of 521

DS3_it_Chap08_info-pratiques_ed02-2015
All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e
dalla visualizzazione di un messaggio (es
:
"
Aggiungere additivo antinquinamento:
Avviamento vietato tra 600
k
m") indicante
l'autonomia di guida espressa in chilometri o
miglia.
Durante la guida, il messaggio appare ogni
30
s
econdi finché il livello di additivo non è
completato.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per procedere ad un rabbocco di
additivo AdBlue
®.
È anche possibile effettuare da soli questo
rabbocco.
Altrimenti, non sarà più possibile riavviare il
motore del veicolo. Autonomia compresa tra 0
e 6
00
k
m
All'inserimento del contatto, si accende la
spia SERVICE e la spia UREA lampeggia,
accompagnate da un segnale sonoro e dalla
visualizzazione del messaggio "Aggiungere
additivo antinquinamento : Avviamento vietato".
Il serbatoio dell'AdBlue
® è vuoto : il dispositivo
antiavviamento regolamentare impedisce il
riavviamento del motore. Panne per mancanza di additivo AdBlue
®
Per poter riavviare il motore, si
raccomanda di rivolgersi alla rete
CITROËN o ad un riparatore qualificato
per procedere al rabbocco necessario.
Se si effettua da soli questo rabbocco,
è tassativo aggiungere una quantità
minima di 3,8
l
itri di AdBlue
® nel
serbatoio.
Per ulteriori informazioni sul rabbocco di
additivo AdBlue
®, attenersi alla rubrica
corrispondente.

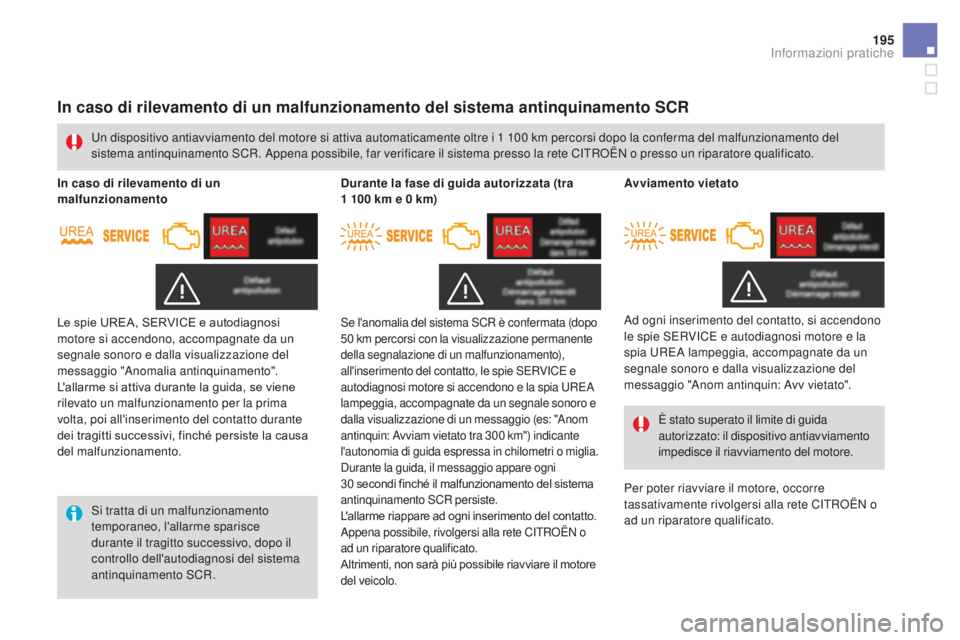

Page 197 of 521

195
DS3_it_Chap08_info-pratiques_ed02-2015
In caso di rilevamento di un malfunzionamento del sistema antinquinamento SCR
Si tratta di un malfunzionamento
temporaneo, l'allarme sparisce
durante il tragitto successivo, dopo il
controllo dell'autodiagnosi del sistema
antinquinamento SCR. Un dispositivo antiavviamento del motore si attiva automaticamente oltre i 1
1
00
k
m percorsi dopo la conferma del malfunzionamento del
sistema antinquinamento SCR. Appena possibile, far verificare il sistema presso la rete CITROËN o presso un riparatore qualificato.
In caso di rilevamento di un
malfunzionamento Durante la fase di guida autorizzata (tra
1
1
00
k
m e 0
k
m)
Le spie UREA, SERVICE e autodiagnosi
motore si accendono, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anomalia antinquinamento".
L'allarme si attiva durante la guida, se viene
rilevato un malfunzionamento per la prima
volta, poi all'inserimento del contatto durante
dei tragitti successivi, finché persiste la causa
del malfunzionamento.
Se l'anomalia del sistema SCR è confermata (dopo
50 k m percorsi con la visualizzazione permanente
della segnalazione di un malfunzionamento),
all'inserimento del contatto, le spie SERVICE e
autodiagnosi motore si accendono e la spia UREA
lampeggia, accompagnate da un segnale sonoro e
dalla visualizzazione di un messaggio (es: "Anom
antinquin: Avviam vietato tra 300
k
m") indicante
l'autonomia di guida espressa in chilometri o miglia.
Durante la guida, il messaggio appare ogni
30
s
econdi finché il malfunzionamento del sistema
antinquinamento SCR persiste.
L'allarme riappare ad ogni inserimento del contatto.
Appena possibile, rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
Altrimenti, non sarà più possibile riavviare il motore
del veicolo.
È stato superato il limite di guida
autorizzato: il dispositivo antiavviamento
impedisce il riavviamento del motore.
Ad ogni inserimento del contatto, si accendono
le spie SERVICE e autodiagnosi motore e la
spia UREA lampeggia, accompagnate da un
segnale sonoro e dalla visualizzazione del
messaggio "Anom antinquin: Avv vietato". Avviamento vietato
Per poter riavviare il motore, occorre
tassativamente rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
Informazioni pratiche
Page 198 of 521

DS3_it_Chap08_info-pratiques_ed02-2015

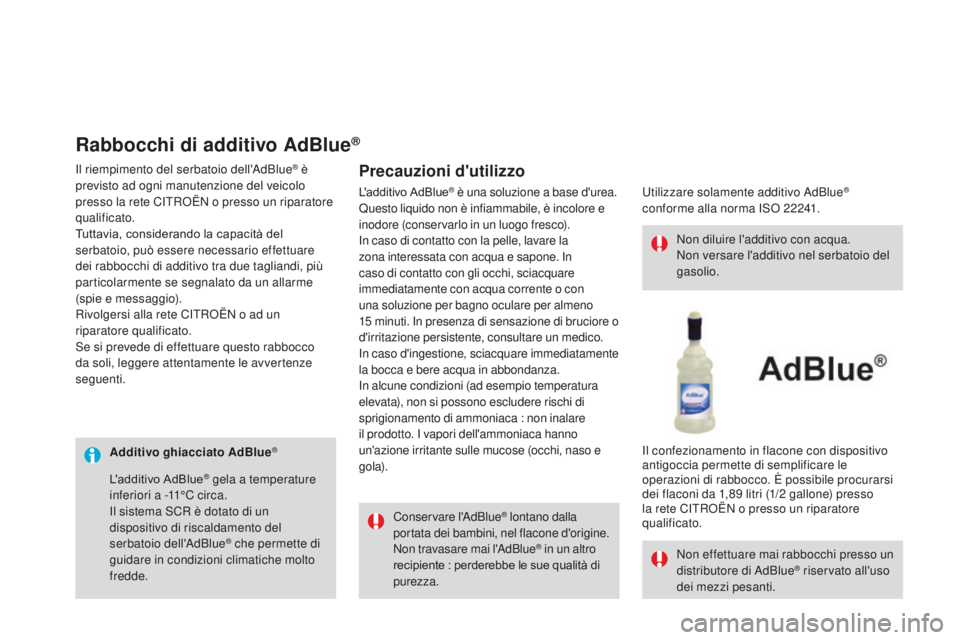

Additivo ghiacciato AdBlue®
Conservare l'AdBlue® lontano dalla
portata dei bambini, nel flacone d'origine.
Non travasare mai l'AdBlue
® in un altro
recipiente : perderebbe le sue qualità di
purezza. Non diluire l'additivo con acqua.
Non versare l'additivo nel serbatoio del
gasolio.
Non effettuare mai rabbocchi presso un
distributore di AdBlue
® riservato all'uso
dei mezzi pesanti.
Il riempimento del serbatoio dell'AdBlue
® è
previsto ad ogni manutenzione del veicolo
presso la rete CITROËN o presso un riparatore
qualificato.
Tuttavia, considerando la capacità del
serbatoio, può essere necessario effettuare
dei rabbocchi di additivo tra due tagliandi, più
particolarmente se segnalato da un allarme
(spie e messaggio).
Rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Se si prevede di effettuare questo rabbocco
da soli, leggere attentamente le avvertenze
seguenti.
Rabbocchi di additivo AdBlue®
Precauzioni d'utilizzo
Utilizzare solamente additivo AdBlue®
conforme alla norma ISO 22241.
Il confezionamento in flacone con dispositivo
antigoccia permette di semplificare le
operazioni di rabbocco. È possibile procurarsi
dei flaconi da 1,89
l
itri (1/2
g
allone) presso
la rete CITROËN o presso un riparatore
qualificato.
L'additivo AdBlue® è una soluzione a base d'urea.
Questo liquido non è infiammabile, è incolore e
inodore (conservarlo in un luogo fresco).
In caso di contatto con la pelle, lavare la
zona interessata con acqua e sapone. In
caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con
una soluzione per bagno oculare per almeno
15
m
inuti. In presenza di sensazione di bruciore o
d'irritazione persistente, consultare un medico.
In caso d'ingestione, sciacquare immediatamente
la bocca e bere acqua in abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca : non inalare
il prodotto. I vapori dell'ammoniaca hanno
un'azione irritante sulle mucose (occhi, naso e
gola).
L'additivo AdBlue
® gela a temperature
inferiori a -11°C circa.
Il sistema SCR è dotato di un
dispositivo di riscaldamento del
serbatoio dell'AdBlue
® che permette di
guidare in condizioni climatiche molto
fredde.
Page 199 of 521

197
DS3_it_Chap08_info-pratiques_ed02-2015
Non tenere flaconi di AdBlue® a bordo
del veicolo.
L'AdBlue
® gela al di sotto di -11°C circa e si
degrada a partire da 25°C. Si raccomanda di
conservare i flaconi in un luogo fresco e al
riparo dall'esposizione diretta dei raggi solari.
In queste condizioni, l'additivo può essere
conservato per almeno un anno.
Se l'additivo si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente.

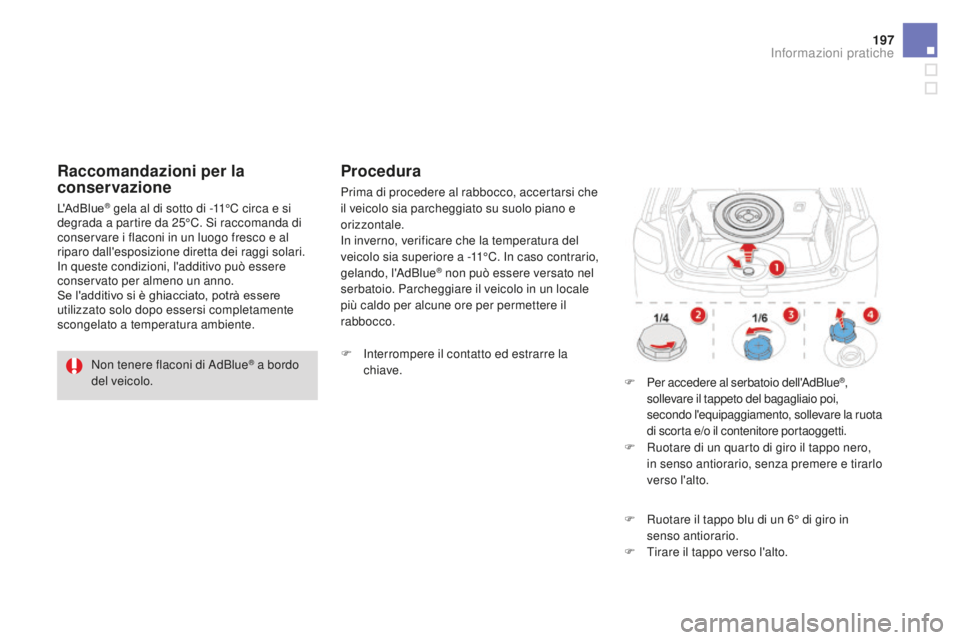

Raccomandazioni per la
conservazione
Prima di procedere al rabbocco, accertarsi che
il veicolo sia parcheggiato su suolo piano e
orizzontale.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11°C. In caso contrario,
gelando, l'AdBlue
® non può essere versato nel
serbatoio. Parcheggiare il veicolo in un locale
più caldo per alcune ore per permettere il
rabbocco.
Procedura
F Interrompere il contatto ed estrarre la
c hiave. F
Per a
ccedere al serbatoio dell'AdBlue
®,
sollevare il tappeto del bagagliaio poi,
secondo l'equipaggiamento, sollevare la ruota
di scorta e/o il contenitore portaoggetti.
F
Ru
otare di un quarto di giro il tappo nero,
in senso antiorario, senza premere e tirarlo
verso l'alto.
F
Ru
otare il tappo blu di un 6° di giro in
senso antiorario.
F
Ti
rare il tappo verso l'alto.
Informazioni pratiche
Page 200 of 521

DS3_it_Chap08_info-pratiques_ed02-2015

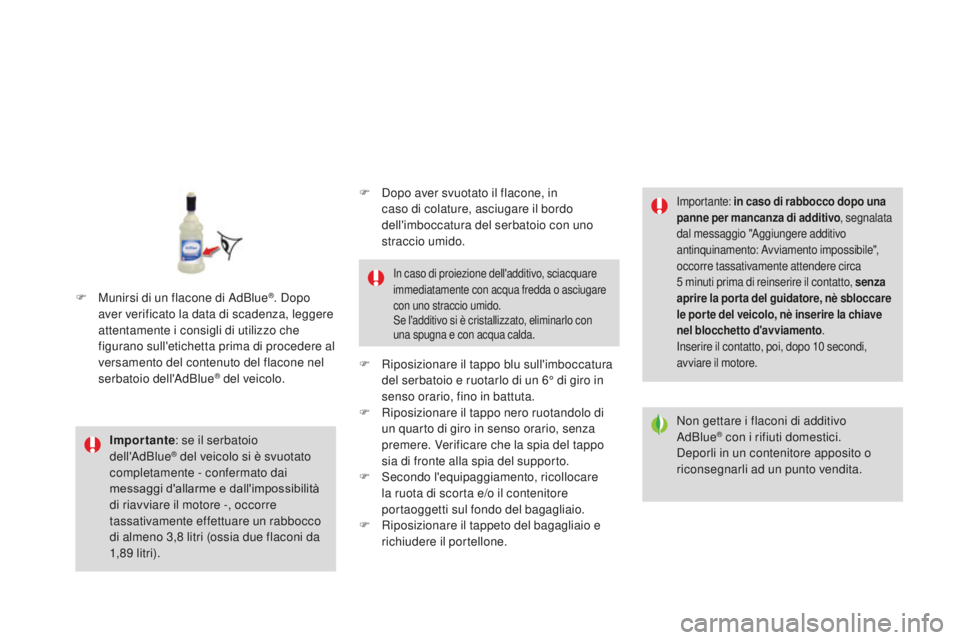

Importante: se il serbatoio
dell'AdBlue® del veicolo si è svuotato
completamente - confermato dai
messaggi d'allarme e dall'impossibilità
di riavviare il motore -, occorre
tassativamente effettuare un rabbocco
di almeno 3,8
l
itri (ossia due flaconi da
1,8 9
l
itr i).
In caso di proiezione dell'additivo, sciacquare
immediatamente con acqua fredda o asciugare
con uno straccio umido.
Se l'additivo si è cristallizzato, eliminarlo con
una spugna e con acqua calda.
Importante: in caso di rabbocco dopo una
panne per mancanza di additivo , segnalata
dal messaggio "Aggiungere additivo
antinquinamento: Avviamento impossibile",
occorre tassativamente attendere circa
5
m
inuti prima di reinserire il contatto, senza
aprire la por ta del guidatore, nè sbloccare
le por te del veicolo, nè inserire la chiave
nel blocchetto d'avviamento .
Inserire il contatto, poi, dopo 10
s
econdi,
avviare il motore.
F Munirsi di un flacone di AdBlue®. Dopo
aver verificato la data di scadenza, leggere
attentamente i consigli di utilizzo che
figurano sull'etichetta prima di procedere al
versamento del contenuto del flacone nel
serbatoio dell'AdBlue
® del veicolo.
Non gettare i flaconi di additivo
AdBlue
® con i rifiuti domestici.
Deporli in un contenitore apposito o
riconsegnarli ad un punto vendita.
F
Do
po aver svuotato il flacone, in
caso di colature, asciugare il bordo
dell'imboccatura del serbatoio con uno
straccio umido.
F
Ri
posizionare il tappo blu sull'imboccatura
del serbatoio e ruotarlo di un 6° di giro in
senso orario, fino in battuta.
F
Ri
posizionare il tappo nero ruotandolo di
un quarto di giro in senso orario, senza
premere. Verificare che la spia del tappo
sia di fronte alla spia del supporto.
F
Se
condo l'equipaggiamento, ricollocare
la ruota di scorta e/o il contenitore
portaoggetti sul fondo del bagagliaio.
F
Ri
posizionare il tappeto del bagagliaio e
richiudere il portellone.
