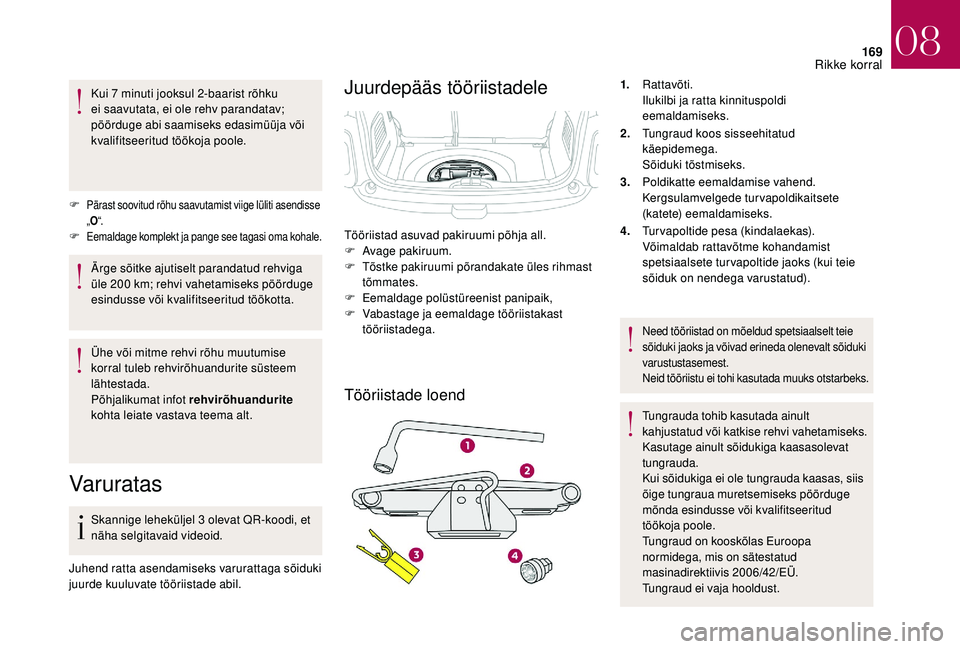

169
Kui 7 minuti jooksul 2-baarist rõhku
e i saavutata, ei ole rehv parandatav;
pöörduge abi saamiseks edasimüüja või
kvalifitseeritud töökoja poole.
F
Pärast soovitud rõhu saavutamist viige lüliti asendisse „O “.
F Eemaldage komplekt ja pange see tagasi oma kohale.
Ärge sõitke ajutiselt parandatud rehviga
üle 200
km; rehvi vahetamiseks pöörduge
esindusse või kvalifitseeritud töökotta.
Ühe või mitme rehvi rõhu muutumise
korral tuleb rehvirõhuandurite süsteem
lähtestada.
Põhjalikumat infot rehvirõhuandurite
kohta leiate vastava teema alt.
Var urat as
Skannige leheküljel 3 olevat QR-koodi, et
näha selgitavaid videoid.
Juhend ratta asendamiseks varurattaga sõiduki
juurde kuuluvate tööriistade abil.
Juurdepääs tööriistadele
Tööriistade loend
1. Rattavõti.
Ilukilbi ja ratta kinnituspoldi
eemaldamiseks.
2. Tungraud koos sisseehitatud
käepidemega.
Sõiduki tõstmiseks.
3. Poldikatte eemaldamise vahend.
Kergsulamvelgede turvapoldikaitsete
(katete) eemaldamiseks.
4. Turvapoltide pesa (kindalaekas).
Võimaldab rattavõtme kohandamist
spetsiaalsete turvapoltide jaoks (kui teie
sõiduk on nendega varustatud).
Need tööriistad on mõeldud spetsiaalselt teie
sõiduki jaoks ja võivad erineda olenevalt sõiduki
varustustasemest.
Neid tööriistu ei tohi kasutada muuks otstarbeks.
Tungrauda tohib kasutada ainult
kahjustatud või katkise rehvi vahetamiseks.
Kasutage ainult sõidukiga kaasasolevat
tungrauda.
Kui sõidukiga ei ole tungrauda kaasas, siis
õige tungraua muretsemiseks pöörduge
mõnda esindusse või kvalifitseeritud
töökoja poole.
Tungraud on kooskõlas Euroopa
normidega, mis on sätestatud
masinadirektiivis 2006/42/EÜ.
Tungraud ei vaja hooldust.
Tööriistad asuvad pakiruumi põhja all.
F

A

vage pakiruum.
F

T

õstke pakiruumi põrandakate üles rihmast
tõmmates.
F

E

emaldage polüstüreenist panipaik,
F

V

abastage ja eemaldage tööriistakast
tööriistadega.
08
Rikke korral

170
Juurdepääs varurattale
Ratta eemaldamineRatta tagasiasetamine
Varuratas asub pakiruumi põhja all.
Olenevalt müügiriigist on teil
kompaktne varuratas või ajutine rehvi
parandamiskomplekt.
F

K
eerake lahti keskmine mutter.
F

E
emaldage kinnitusvahend (mutter ja polt). F

T
õstke varuratast tagaosa poolt enda
suunas.
F
V
õtke ratas pakiruumist välja.
Kompaktse varurattaga sõidukitel saab
katkire rehvi asendada kompaktse rattaga;
pakiruumi põrand ei ole enam tasane.
F

A
setage ratas oma kohale tagasi.
F

K
eerake mutrit paari pöörde võrra.
F

P
ange kinnitusvahend (mutter ja kruvi) ratta
keskele.
F

R
atta korralikuks kinnitamiseks suruge
keskmine mutter alla, kuni kostub klõps. F

A
setage tugikarp ratta keskele ja vajutage
kinni.
F

A
setage polüstüreenist karp paigale.
F

A
setage põrandakate pakiruumi tagaossa,
voltides selle ettevaatlikult pooleks.
08
Rikke korral

171
Ratta eemaldamine
Veenduge, et tungraud on stabiilne.
Kui toetuspind on libe või puidust, võib
tungraud libiseda või alla langeda –
kehavigastuste oht!
Asetage tungraud ainult sõiduki põhja all
asuvasse kohtade A või B, veendudes,
et tungraua pea asuks täpselt sõiduki
toetuspinna keskel. Vastasel juhul võib
sõiduk viga saada ja/või tungraud alla
langeda. Vigastusoht!
*


asend R elektroonilise käigukasti korral,
asend P automaatkäigukasti korral Sõiduki parkimine
Parkige sõiduk nii, et see ei takistaks
liiklust: parkimiskoha pind peab olema
horisontaalne, stabiilne ja mittelibisev.
Rakendage seisupidur, lülitage välja süüde ja
valige esimene käik*, et rattad blokeeruksid.
Vajaduse korral asetage tungraud vahetatava
ratta suhtes diagonaalselt paikneva ratta alla.
Veenduge kindlasti, et kõik reisijad oleksid
sõidukist väljunud ja asuksid ohutus
piirkonnas.
Ärge kunagi minge tungraua abil ülestõstetud
sõiduki alla; kasutage sillapukki.
Ilukilbiga ratas
Ratta eemaldamisel eemaldage

kõigepealt rattavõtme 1
abil ilukilp, seda
ventiiliava kohalt tõmmates.
Ratta tagasiasetamisel paigaldage
ilukilp, asetades kõigepealt ava kohakuti
ventiiliga ja vajutades seejärel peopesaga
ilukilbi servadele.
Tegevuste nimekiri
F Eemaldage kõikidelt poltidelt kroomist poldikatted, kasutades tööriista 3 (ainult
valuvelgedel).
F

T
urvapoldi vabastamiseks kinnitage
turvapadrun 4
rattavõtme 1 külge (kui teie
sõiduk on sellega varustatud).
F

L
õdvendage teised poldid, kasutades ainult
rattavõtit 1 .
08
Rikke korral

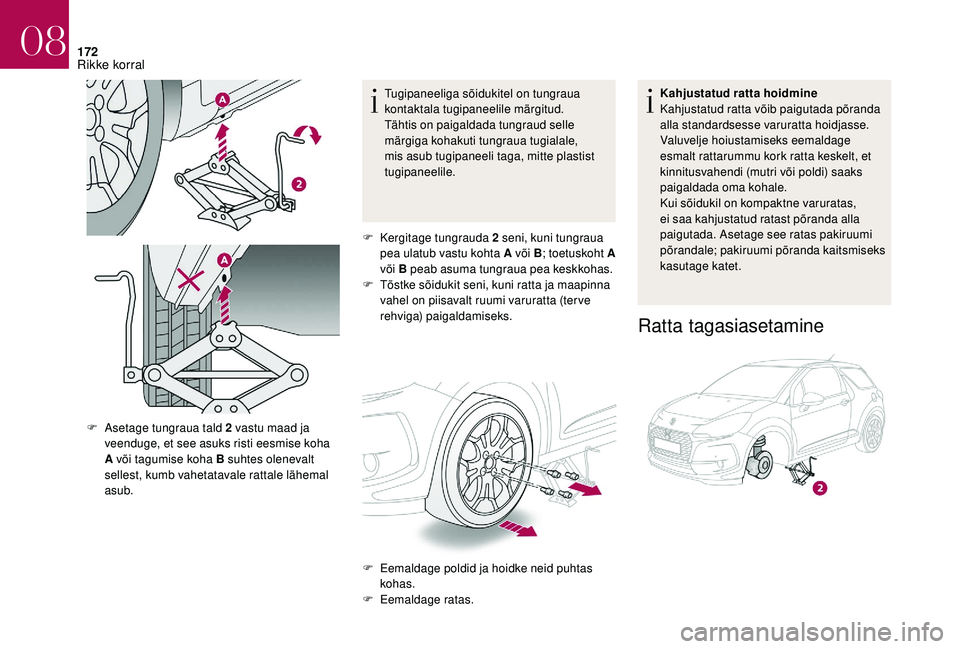

172
Tugipaneeliga sõidukitel on tungraua
kontaktala tugipaneelile märgitud.
Tähtis on paigaldada tungraud selle
märgiga kohakuti tungraua tugialale,
mis asub tugipaneeli taga, mitte plastist
tugipaneelile.
F

K
ergitage tungrauda 2 seni, kuni tungraua
pea ulatub vastu kohta A või B ; toetuskoht A
või B peab asuma tungraua pea keskkohas.
F

T
õstke sõidukit seni, kuni ratta ja maapinna
vahel on piisavalt ruumi varuratta (ter ve
rehviga) paigaldamiseks. Kahjustatud ratta hoidmine
Kahjustatud ratta võib paigutada põranda
alla standardsesse varuratta hoidjasse.
Valuvelje hoiustamiseks eemaldage
esmalt rattarummu kork ratta keskelt, et
kinnitusvahendi (mutri või poldi) saaks
paigaldada oma kohale.
Kui sõidukil on kompaktne varuratas,
ei saa kahjustatud ratast põranda alla
paigutada. Asetage see ratas pakiruumi
põrandale; pakiruumi põranda kaitsmiseks
kasutage katet.
Ratta tagasiasetamine
F Asetage tungraua tald 2
vastu maad ja
veenduge, et see asuks risti eesmise koha
A või tagumise koha B suhtes olenevalt
sellest, kumb vahetatavale rattale lähemal
asub.
F

E
emaldage poldid ja hoidke neid puhtas
kohas.
F

E
emaldage ratas.
08
Rikke korral

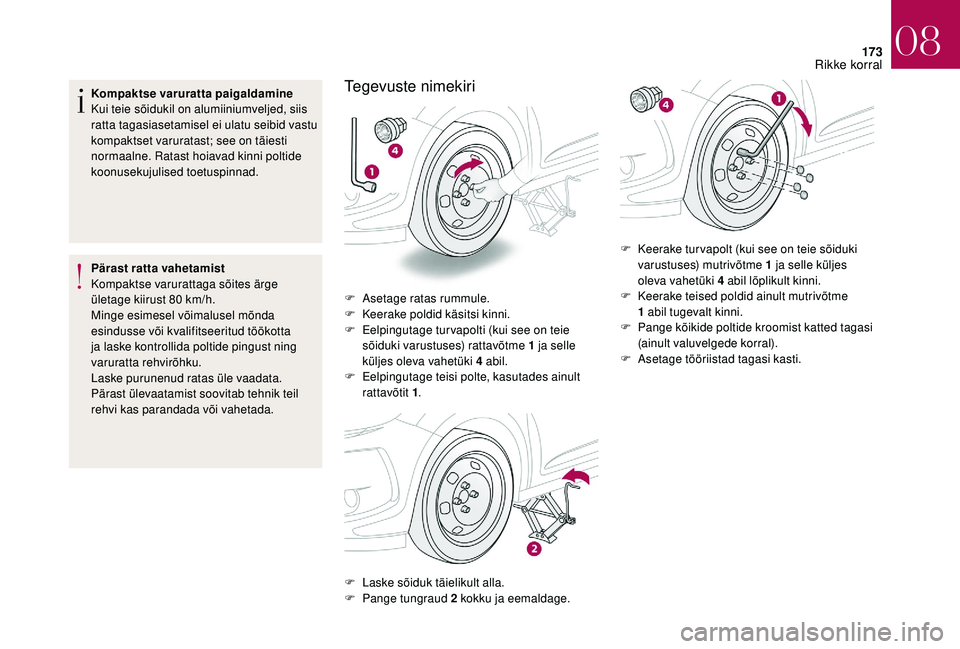

173
Kompaktse varuratta paigaldamine
Kui teie sõidukil on alumiiniumveljed, siis
ratta tagasiasetamisel ei ulatu seibid vastu
kompaktset varuratast; see on täiesti
normaalne. Ratast hoiavad kinni poltide
koonusekujulised toetuspinnad.
Pärast ratta vahetamist
Kompaktse varurattaga sõites ärge
ületage kiirust 80

km/h.
Minge esimesel võimalusel mõnda
esindusse või kvalifitseeritud töökotta
ja laske kontrollida poltide pingust ning
varuratta rehvirõhku.
Laske purunenud ratas üle vaadata.
Pärast ülevaatamist soovitab tehnik teil
rehvi kas parandada või vahetada.Tegevuste nimekiri
F Asetage ratas rummule.
F K eerake poldid käsitsi kinni.
F

E
elpingutage tur vapolti (kui see on teie
sõiduki varustuses) rattavõtme 1
ja selle
küljes oleva vahetüki 4
abil.
F

E
elpingutage teisi polte, kasutades ainult
rattavõtit 1 .
F

L
aske sõiduk täielikult alla.
F

P
ange tungraud 2 kokku ja eemaldage. F

K
eerake tur vapolt (kui see on teie sõiduki
varustuses) mutrivõtme 1 ja selle küljes
oleva vahetüki 4 abil lõplikult kinni.
F K eerake teised poldid ainult mutrivõtme
1 abil tugevalt kinni.
F

P
ange kõikide poltide kroomist katted tagasi
(ainult valuvelgede korral).
F

A
setage tööriistad tagasi kasti.
08
Rikke korral

174
Lambipirni vahetamine
Tuled on kaetud polükarbonaatklaasiga,
mis on omakorda kaetud lakikihiga:
F
ä
rge puhastage tulesid kuiva
või abrasiivse lapiga ega
puhastusvahendi või lahustiga,
F

k
asutage käsna ja seebivett või
neutraalse pH-ga puhastusvahendit,
F

L
akikihi ja tihendite kahjustamise
vältimiseks hoiduge väga määrdunud
kohtade sur vepesu korral veejoa
pikemat suunamist tuledele ja nende
ümbrusele.
Enne lambipirni vahetamist tuleb süüde
välja lülitada ja tuli peab olema mõni minut
varem kustutatud (raske põletuse oht).
F

Ä
rge puutuge lambipirni sõrmedega –
kasutage ebemeid mitte andvat lappi.
Esitule mittekahjustamiseks on kohustuslik
kasutada vaid ultraviolettkiirgusele
vastupidavaid lampe.
Asendage läbipõlenud lambipirn alati
sama numbri ja näitajatega pirniga.
Esituled
Halogeentuled
1. Suunatuled (PY21W kollane).
2. Gabariittuled (W5W).
3. Kaugtuled (H1-55W).
4. Kaugtuled (H7-55W).
5. LED-udutuled.
6. LED-päevatuled.
Suunatuled
Suunatule näidiku (vasak või parem) kiire
vilkumine näitab vastava poole ühe pirni
riket.
F

K
eerake lambipesa veerand pööret ja
eemaldage see.
F

T
õmmake lambipirn välja ja asendage uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Kollased pirnid, nt suunatulede omad,
tuleb vahetada sarnaste omaduste ja
värvusega pirnide vastu.
Tagasipanekul sulgege kaitsekate väga
hoolikalt, et tagada tule lekkekindlus.
08
Rikke korral

175
Päevatuled
KaugtuledF Eemaldage kaitsekate, tõmmates servast.
F V õtke lambi ühendusjuhe lahti.
F

L
ükake vedrud laiali, et lampi vabastada.
F

T
õmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Gabariittuled
F Eemaldage kate, tõmmates servast.
F V õtke lambi ühendusjuhe lahti.
F

L
ükake vedrud laiali, et lampi vabastada.
F

T
õmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
F

E
emaldage kaitsekate, tõmmates servast.
F

T
õmmake lambipesa, vajutades mõlemal
küljel asuvatele sakkidele.
F

T
õmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Ksenoonesituled
(LED: valgusdioodid)
1. Suunatuled (LED).
2. Gabariittuled (LED).
3. Lähituled (ksenoon).
4. Kaugtuled (LED/ksenoon).
5. LED-päevatuled.
6. LED-udutuled.
Seda tüüpi tulede (LED/ksenoon) vahetamiseks
pöörduge mõnda esindusse või kvalifitseeritud
töökoja poole.
08
Rikke korral

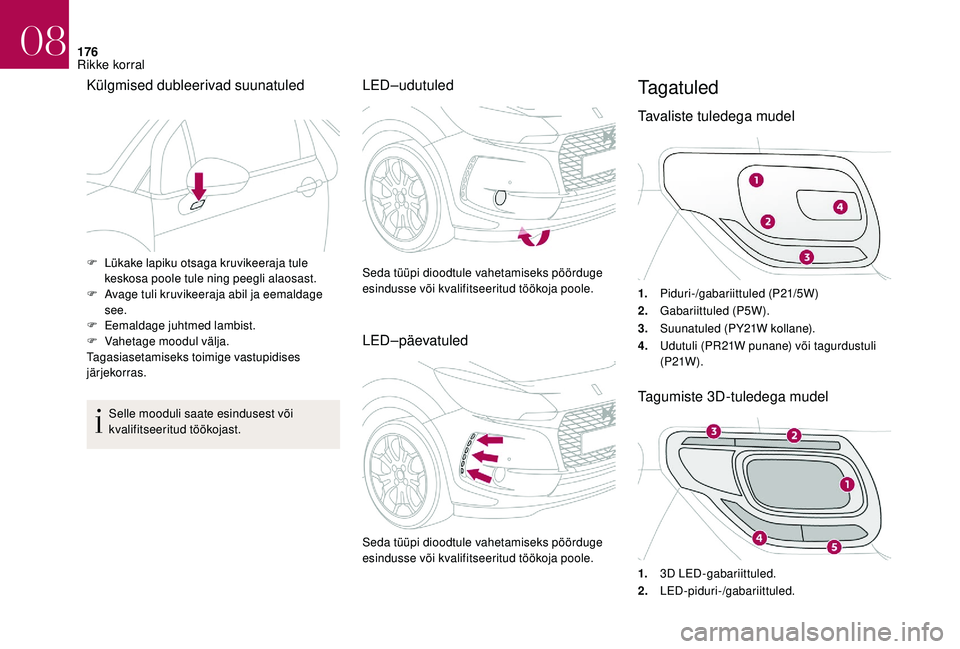

176
Külgmised dubleerivad suunatuled
Selle mooduli saate esindusest või
kvalifitseeritud töökojast.
LED –udutuled
LED –päevatuledTagatuled
Tavaliste tuledega mudel
1.Piduri-/gabariittuled (P21/5W)
2. Gabariittuled (P5W).
3. Suunatuled (PY21W kollane).
4. Udutuli (PR21W punane) või tagurdustuli
(P21W ).
Tagumiste 3D-tuledega mudel
F Lükake lapiku otsaga kruvikeeraja tule
keskosa poole tule ning peegli alaosast.
F

A
vage tuli kruvikeeraja abil ja eemaldage
see.
F

E
emaldage juhtmed lambist.
F

V
ahetage moodul välja.
Tagasiasetamiseks toimige vastupidises
järjekorras. Seda tüüpi dioodtule vahetamiseks pöörduge
esindusse või kvalifitseeritud töökoja poole.
Seda tüüpi dioodtule vahetamiseks pöörduge
esindusse või kvalifitseeritud töökoja poole.
1.3D LED-gabariittuled.
2. LED-piduri-/gabariittuled.
08
Rikke korral

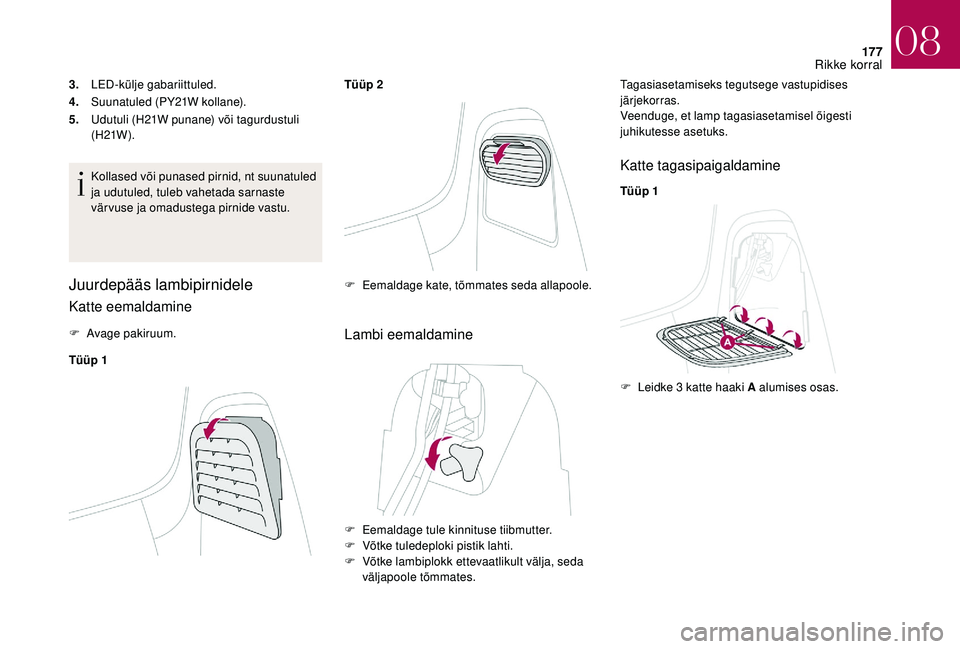

177
3.LED-külje gabariittuled.
4. Suunatuled (PY21W kollane).
5. Udutuli (H21W punane) või tagurdustuli
(H21W ).
Kollased või punased pirnid, nt suunatuled
ja udutuled, tuleb vahetada sarnaste
vär vuse ja omadustega pirnide vastu.
Juurdepääs lambipirnidele
Katte eemaldamine
F Avage pakiruum.
Tüüp 1 Tüüp 2Lambi eemaldamine
Tagasiasetamiseks tegutsege vastupidises
järjekorras.
Veenduge, et lamp tagasiasetamisel õigesti
juhikutesse asetuks.
Katte tagasipaigaldamine
Tüüp 1
F

E

emaldage kate, tõmmates seda allapoole.
F

E

emaldage tule kinnituse tiibmutter.
F

V

õtke tuledeploki pistik lahti.
F

V

õtke lambiplokk ettevaatlikult välja, seda
väljapoole tõmmates. F

L
eidke 3 katte haaki A alumises osas.
08
Rikke korral

178
Tüüp 2
Pirnide vahetamine
Tavaliste tuledega mudelTagumiste 3D-tuledega mudel
Suunatuled (4) ja udu- või
tagurdustuled (5)
LED-gabariittulede ja stopptulede
(dioodide) vahetamine
Seda tüüpi dioodtule vahetamiseks pöörduge
esindusse või kvalifitseeritud töökoja poole.
F

L

ükake katet ülespoole ja leidke haagid B
pakiruumi polstri all.
F

T

õstke kate üles,
F

Li

bistage kate korralikult oma kohale. F

L

eidke kate alumises osas.
F

T

õstke katet ülespoole.
F
K
eerake lambipirni veerand pööret ja
vahetage uue vastu.
F

L

ükake neli naga laiali ja eemaldage
lambipesa,
F

K

eerake pirni veerand pööret, tõmmake see
välja ja paigaldage uus pirn.
08
Rikke korral
