CITROEN DS3 2018 Kasutusjuhend (in Estonian)

179
Numbrimärgi tulede vahetamine
(LED)
Lisapidurituli (4 x W5W lampi)F Vajutage lambikorpuse keskkohale, hoides seda väljatõmbamiseks kahe kruvikeerajaga
tasakaalus.
F

V
õtke lahti konnektor ja vajadusel lambi
pesuvedeliku toru.
F

K
eerake rikkis lambi pesa veerand pööret.
F

T
õmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.Lisapidurituli (LED)
Seda tüüpi LED-tulede vahetamiseks pöörduge
mõnda esindusse või kvalifitseeritud töökoja
poole.
F

A
vage pakiruum.
F

E
emaldage polstris asuvad sulgekorgid A . Dioodtulede vahetamiseks pöörduge mõnda
esindusse või kvalifitseeritud töökoja poole.
08
Rikke korral

180
Miljöövalgustus
Laetuli (1/W5W)
Ligipääsuks pirnile eemaldage laetule 1 kate,
t õmmates selle kitsaotsalise kruvikeerajaga
lüliti juures asuvatest klambritest lahti.
Kohtvalgustid (2/W5W)
Ligipääsuks pirnile eemaldage laetule kate 1 .
Vajadusel eemaldage lugemistule 2 korpus.
Pagasiruumi valgustus (W5W) Jalaruumi ja keskmise panipaiga
valgustus (W5W)
Võtke kast lahti, et pääseda lambile ligi.
Kindalaeka valgustid (W5W)Võtke tuledeplokk lahti, lambipesa tagantpoolt
lükates.
Pirni juurde pääsemiseks võtke valgusti lahti.
08
Rikke korral

181
Kaitsme vahetamine
Juurdepääs tööriistadele
Kaitsmete eemaldamise näpitsad ja
vahetuskaitsmete asukohad on armatuurlaua
kaitsmekarbi kaane küljes.
Kaitsme vahetamine
F asendada vigane kaitse alati sama voolutugevuse jaoks ettenähtud kaitsmega
(sama vär vi); erinev kaitse võib põhjustada
rikkeid (tuleoht).
Kui rike kordub pärast kaitsme vahetamist,
laske elektriseadmed esinduses või
kvalifitseeritud töökojas üle kontrollida.
Kui vahetate kaitsme, mida antud tabelis
ei ole, võib see põhjustada tõsiseid häireid
sõiduki töös. Pöörduge mõnda esindusse
või kvalifitseeritud töökotta.
F

V

õtke kaitsmekarbi kaas lahti, tõmmates
küljelt.
F

E

emaldage kaas täielikult.
F

T

õmmake näpitsad välja.
F

A

vage kindalaeka kaas.
F

V

õtke kaitsmekarbi kaas lahti, tõmmates
küljelt.
F

E

emaldage kaas täielikult.
F

T

õmmake näpitsad välja.
Enne kaitsme vahetamist tuleb:
F

k

indlaks teha ja kõrvaldada kaitsme
läbipõlemise põhjus,
F

lül

itada välja kõik elektriseadmed,
F

s

õiduk peatada ja süüde välja lülitada,
F

L

eidke tabelite ja skeemide abil defektne
kaitse.
Kaitsme vahetamisel:
F

kas

utada spetsiaalseid näpitsaid, et kaitset
välja võtta ja kontrollida, Õige
Vale
Näpitsad
08
Rikke korral

182

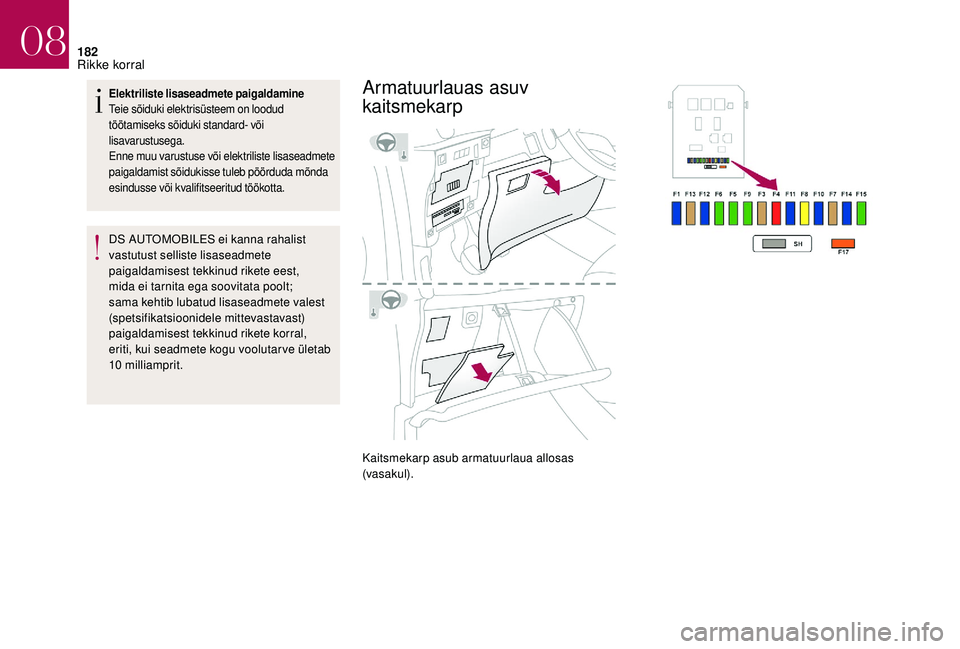

Elektriliste lisaseadmete paigaldamine
Teie sõiduki elektrisüsteem on loodud
töötamiseks sõiduki standard- või
lisavarustusega.
Enne muu varustuse või elektriliste lisaseadmete
paigaldamist sõidukisse tuleb pöörduda mõnda
esindusse või kvalifitseeritud töökotta.
DS AUTOMOBILES ei kanna rahalist
vastutust selliste lisaseadmete
paigaldamisest tekkinud rikete eest,
mida ei tarnita ega soovitata poolt;
sama kehtib lubatud lisaseadmete valest
(spetsifikatsioonidele mittevastavast)
paigaldamisest tekkinud rikete korral,
eriti, kui seadmete kogu voolutar ve ületab
10

milliamprit.
Armatuurlauas asuv
kaitsmekarp
Kaitsmekarp asub armatuurlaua allosas
(vasakul).
08
Rikke korral

183

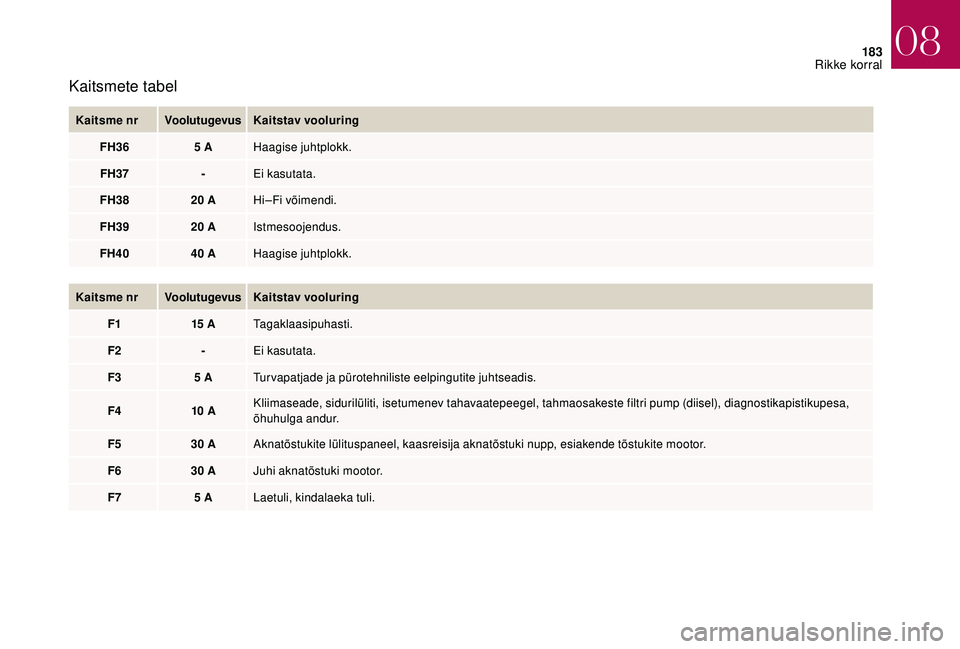

Kaitsmete tabel
Kaitsme nrVoolutugevusKaitstav vooluring
FH36 5
AHaagise juhtplokk.
FH37 -Ei kasutata.
FH38 20
AHi–Fi võimendi.
FH39 20
AIstmesoojendus.
FH40 40
AHaagise juhtplokk.
Kaitsme nr VoolutugevusKaitstav vooluring
F1 15


ATagaklaasipuhasti.
F2 -Ei kasutata.
F3 5
ATurvapatjade ja pürotehniliste eelpingutite juhtseadis.
F4 10


AKliimaseade, sidurilüliti, isetumenev tahavaatepeegel, tahmaosakeste filtri pump (diisel), diagnostikapistikupesa,
õhuhulga andur.
F5 30
AAknatõstukite lülituspaneel, kaasreisija aknatõstuki nupp, esiakende tõstukite mootor.
F6 30
AJuhi aknatõstuki mootor.
F7 5
ALaetuli, kindalaeka tuli.
08
Rikke korral

184
Lahtikäiva katuse jaoks on kaks kaitset.F
P
akiruumi ülemise viimistluspaneeli
eemaldamiseks tõmmake see vasakult poolt
alustades alla.
F

V
iimistluspaneeli eemaldamiseks kallutage
seda allapoole.
Kaitsme nr
VoolutugevusKaitstav vooluring
F8 20

A Multifunktsionaalne ekraan, autoraadio, navigatsioon, alarmi
juhtseadis, alarmi sireen.
F9 30

A 12


V pistikupesa, välise navigatsiooniseadme toide.
F10 15


A Lülitusseadmed roolil.
F11 15


A Vargusvastane kaitse, diagnostikapesa, automaatkäigukasti
juhtseadis.
F12 15


A Vihma–/valgusandur, haagise juhtseadis.
F13 5

A Peamine pidurilüliti, mootori juhtseadis.
F14 15


A Parkimisabi juhtseadis, turvapadja juhtseadis, näidikuplokk,
automaatkliimaseade, USB–pistik, Hi–Fi võimendi.
F15 30

A Lukustamine.
F16 -Ei kasutata.
F17 40

A Jää eemaldamine tagaklaasilt ja küljepeeglitelt.
SH -Shunt PARC.
Kaitsmed tagumise pagasiriiuli
all
F Vahetage kaitsmed.
08
Rikke korral

185
Tagasiasetamiseks toimige vastupidises
järjekorras, alustades pakiruumi allosast.Kaitsme nr VoolutugevusFunktsioonid
- 20
ALahtikäiv katus
- 20
ALahtikäiv katus
Kui katus asub kaitsme läbipõlemise
ajal tsoonis B , ei saa pakiruumi avada.
Pakiruumi avamiseks ja kaitsmete
vahetamiseks sulgege eelnevalt katus
pakiruumi seest (klappides tagaistme
ko k k u).Kaitsmed mootoriruumis
Kaitsmekarp asub mootoriruumis aku lähedal
(vasakul).
Seda tüüpi aku kaitsmete juures tohib töid
teostada ainult esindus või kvalifitseeritud
töökoda.
Juurdepääs kaitsmetele
F Avage kaas
F V ahetage kaitse.
F

P
ärast kaitsme vahetamist sulgege
kaitsmekarbi kaas hoolikalt, et tagada
kaitsmekarbi korralik tihendus.
08
Rikke korral

186
Kaitsmete tabel
Kaitsme nrVoolutugevusFunktsioonid
F1 20
AMootori toitesüsteemi juhtplokk, mootori jahutusventilaatori juhtploki relee, mootori peamine multifunktsionaalne
juhtrelee, pritsepump (diisel).
F2 15


AHelisignaal.
F3 10


AEsi- ja tagaklaasi pesemine.
F4 20
APäevatuled.
F5 15


ADiislikütuse soojendi, lisandi tahmaosakestefiltri pump (diiselmootor), õhuvoolumõõtur (diiselmootor), EGR-i
elektromagnetklapp (diiselmootor), seisusoojendi ja elektromagnetklapp (bensiinimootor).
F6 10


AABS-i/DSC juhtplokk, sekundaarne süütekatkestuslüliti.
F7 10


AElektriline roolivõimendi, automaatkäigukast.
F8 25
AStarteri mootorikontroll.
F9 10


ALülitus- ja kaitsmekarp (diiselmootor).
08
Rikke korral

187
Kaitsme nrVoolutugevusFunktsioonid
F10 30
ADiislikütuse soojendi, seisusoojendi (diiselmootor), kütusepump (bensiinimootor), pihustid ja süütepoolid (bensiinimootor).
F11 40
AKliimaseadme ventilaator.
F12 30
AEsiklaasipuhasti madal/suur kiirus.
F13 40
ASisseehitatud teenuste liidese toide (+ pärast süüdet).
F14 30
AValvetronicu toide (kütus).
F15 10


AParempoolne kaugtuli.
F16 10


AVasakpoolne kaugtuli.
F17 15


AVasak lähituli.
F18 15


AParempoolne lähituli.
F19 15


AHapnikuandurid ja elektromagnetklapid (bensiinimootor), elektromagnetklapid (diiselmootor), EGR-i
elektromagnetklapp (diiselmootor).
F20 10


APumbad, juhitav termostaat (bensiinimootor), elektromagnetklapi jaotus (THP), diiselmootori veeandur (diiselmootor).
F21 5
AMootori jahutusventilaatori toitesüsteemi juhtplokk, ABS/DSC, turbopump (THP).
08
Rikke korral

188
12 V aku
Režiim mootori käivitamiseks teise aku abil või t
ühja aku laadimiseks.
Ãœldinfo
Plii-käivitusaku
Akud sisaldavad kahjulikke aineid nagu
näiteks väävelhape ja plii.
Akud tuleb hävitada seadusega
ettenähtud viisil ja neid ei tohi mingil
juhul tavalisse prügikasti visata.
Viige kasutatud akud ja patareid
spetsiaalsesse kogumispunkti.
Enne aku käsitsemist kaitske oma silmad
ja nägu.
Aku juures tuleb töid teha ventileeritud
kohas, eemal lahtisest tulest või
sädemetest, et hoida ära plahvatus- ja
tuleohtu.
Pärast töid peske käed puhtaks.
MA XI–kaitsmete tabel
Kaitsme nr VoolutugevusFunktsioonid
MF1 * 60
AVentilaator.
MF2
* 30
AABS-i/DSC pump.
MF3
* 30
AABS-i/DSC solenoidklapid.
MF4


* 60
ASisseehitatud süsteemiliidese toide.
MF5


* 60
ASisseehitatud süsteemiliidese toide.
MF6


* 30
AMootori lisajahutusventilaator (THP).
MF7
* 80
ASalongi kaitsmekarp.
MF8
* 40
ALahtikäiv katus.
*
M

axi-kaitsmed tagavad lisakaitse
elektrisüsteemidele. Selle vooluringi
juures tohib töid teha vaid esindus või
kvalifitseeritud töökoda.
08
Rikke korral
