CITROEN DS3 2018 Manuales de Empleo (in Spanish)

179

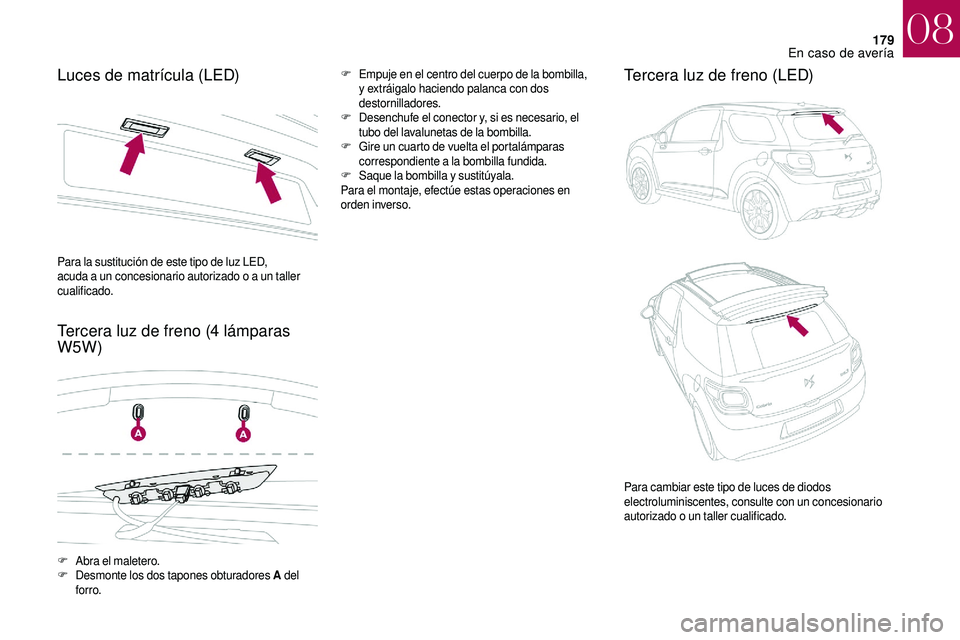

Luces de matrícula (LED)
Tercera luz de freno (4 lámparas
W5W)F Empuje en el centro del cuerpo de la bombilla,
y extráigalo haciendo palanca con dos
destornilladores.
F
D

esenchufe el conector y, si es necesario, el
tubo del lavalunetas de la bombilla.
F
G

ire un cuarto de vuelta el portalámparas
correspondiente a
la bombilla fundida.
F
S

aque la bombilla y

sustitúyala.
Para el montaje, efectúe estas operaciones en
orden inverso.Tercera luz de freno (LED)
Para la sustitución de este tipo de luz LED,
acuda a un concesionario autorizado o a un taller
cualificado.
F
A

bra el maletero.
F
D

esmonte los dos tapones obturadores A del
forro. Para cambiar este tipo de luces de diodos
electroluminiscentes, consulte con un concesionario
autorizado o
un taller cualificado.
08
En caso de avería

180

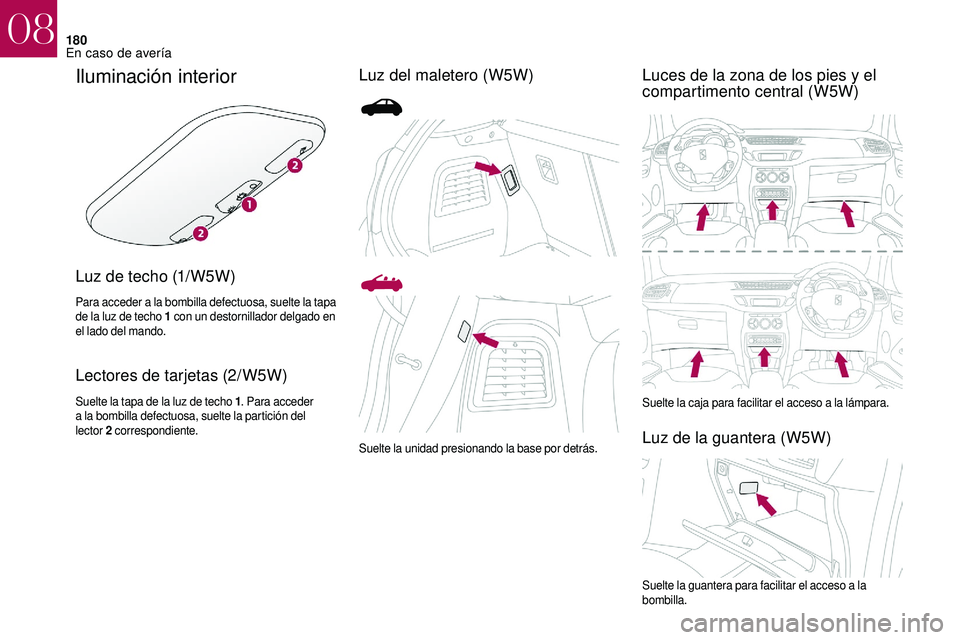

Iluminación interior
Luz de techo (1/W5W)
Para acceder a la bombilla defectuosa, suelte la tapa
d e la luz de techo 1 con un destornillador delgado en
el lado del mando.
Lectores de tarjetas (2/W5W)
Suelte la tapa de la luz de techo 1 . Para acceder
a la bombilla defectuosa, suelte la partición del
lector 2


correspondiente.
Luz del maletero (W5W) Luces de la zona de los pies y el
compartimento central (W5W)
Suelte la caja para facilitar el acceso a la lámpara.
Luz de la guantera (W5W)Suelte la unidad presionando la base por detrás.
Suelte la guantera para facilitar el acceso a la
bombilla.
08
En caso de avería

181

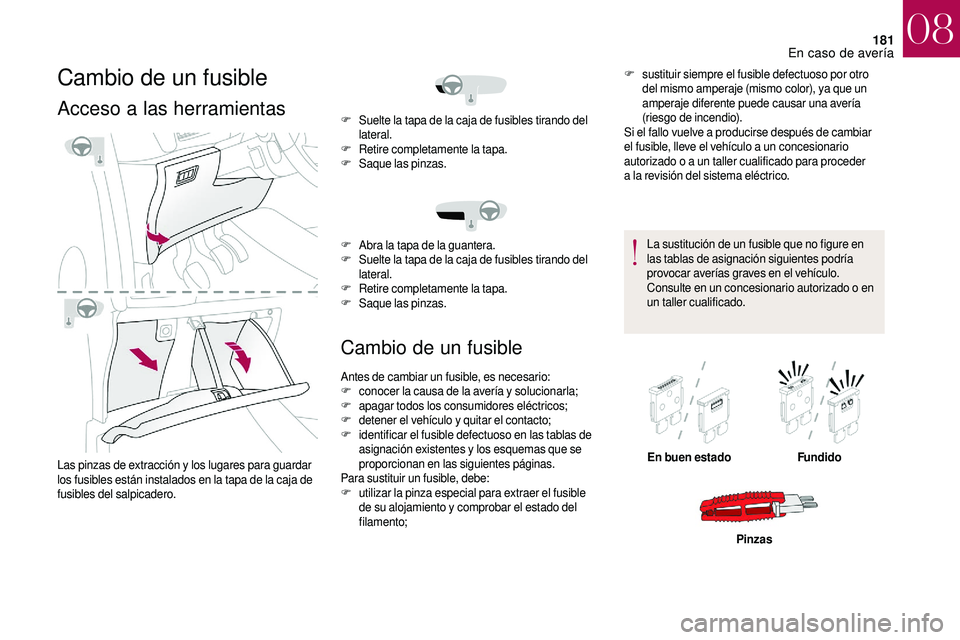

Cambio de un fusible
Acceso a las herramientas
Las pinzas de extracción y los lugares para guardar
l os fusibles están instalados en la tapa de la caja de
fusibles del salpicadero.
Cambio de un fusible
F sustituir siempre el fusible defectuoso por otro del mismo amperaje (mismo color), ya que un
amperaje diferente puede causar una avería
(riesgo de incendio).
Si el fallo vuelve a


producirse después de cambiar
el fusible, lleve el vehículo a
un concesionario
autorizado o
a un taller cualificado para proceder
a
la revisión del sistema eléctrico. La sustitución de un fusible que no figure en
las tablas de asignación siguientes podría
provocar averías graves en el vehículo.
Consulte en un concesionario autorizado o
en
un taller cualificado.
F
S

uelte la tapa de la caja de fusibles tirando del
lateral.
F
R

etire completamente la tapa.
F
S

aque las pinzas.
F
A

bra la tapa de la guantera.
F
S

uelte la tapa de la caja de fusibles tirando del
lateral.
F
R

etire completamente la tapa.
F
S

aque las pinzas.
Antes de cambiar un fusible, es necesario:
F
c

onocer la causa de la avería y

solucionarla;
F
a

pagar todos los consumidores eléctricos;
F
d

etener el vehículo y

quitar el contacto;
F
i

dentificar el fusible defectuoso en las tablas de
asignación existentes y

los esquemas que se
proporcionan en las siguientes páginas.
Para sustituir un fusible, debe:
F
u

tilizar la pinza especial para extraer el fusible
de su alojamiento y

comprobar el estado del
filamento; En buen estado
Fundido
Pinzas
08
En caso de avería

182

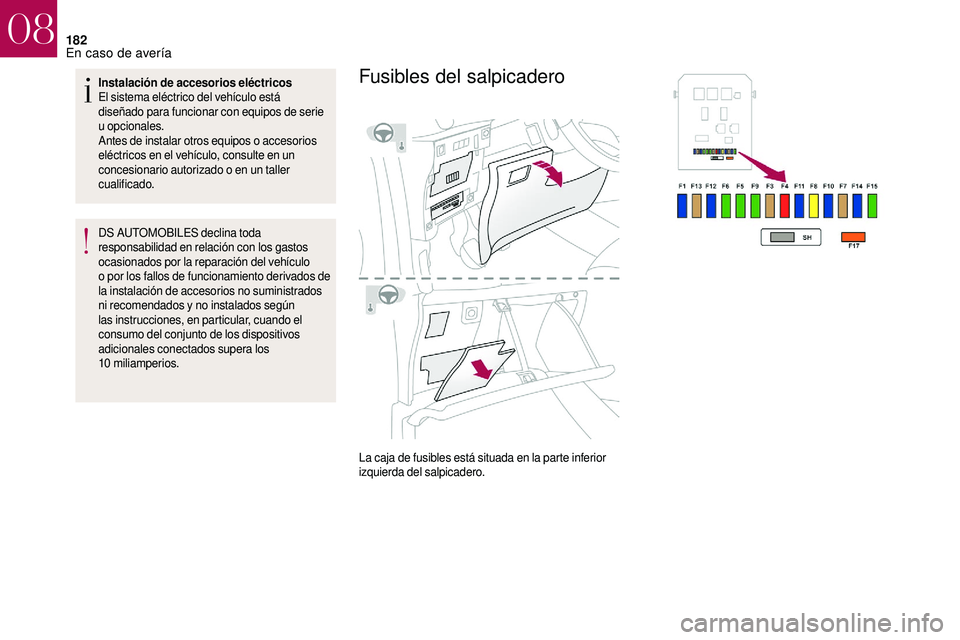

Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con equipos de serie
u

opcionales.
Antes de instalar otros equipos o
accesorios
eléctricos en el vehículo, consulte en un
concesionario autorizado o
en un taller
cualificado.
DS
AUTOMOBILES declina toda
responsabilidad en relación con los gastos
ocasionados por la reparación del vehículo
o
por los fallos de funcionamiento derivados de
la instalación de accesorios no suministrados
ni recomendados y
no instalados según
las instrucciones, en particular, cuando el
consumo del conjunto de los dispositivos
adicionales conectados supera los
10


miliamperios.Fusibles del salpicadero
La caja de fusibles está situada en la parte inferior
izquierda del salpicadero.
08
En caso de avería

183

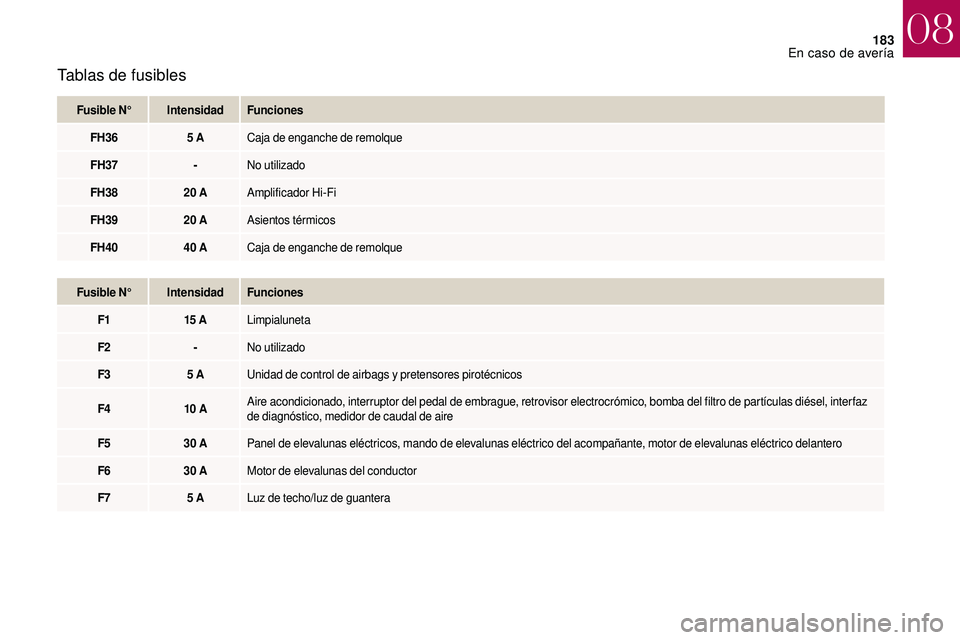

Tablas de fusibles
Fusible N°IntensidadFunciones
FH36 5
ACaja de enganche de remolque
FH37 -No utilizado
FH38 20
AAmplificador Hi-Fi
FH39 20
AAsientos térmicos
FH40 40
ACaja de enganche de remolque
Fusible N° IntensidadFunciones
F1 15


ALimpialuneta
F2 -No utilizado
F3 5
AUnidad de control de airbags y
pretensores pirotécnicos
F4 10


AAire acondicionado, interruptor del pedal de embrague, retrovisor electrocrómico, bomba del filtro de partículas diésel, inter faz
de diagnóstico, medidor de caudal de aire
F5 30
APanel de elevalunas eléctricos, mando de elevalunas eléctrico del acompañante, motor de elevalunas eléctrico delantero
F6 30
AMotor de elevalunas del conductor
F7 5
ALuz de techo/luz de guantera
08
En caso de avería

184

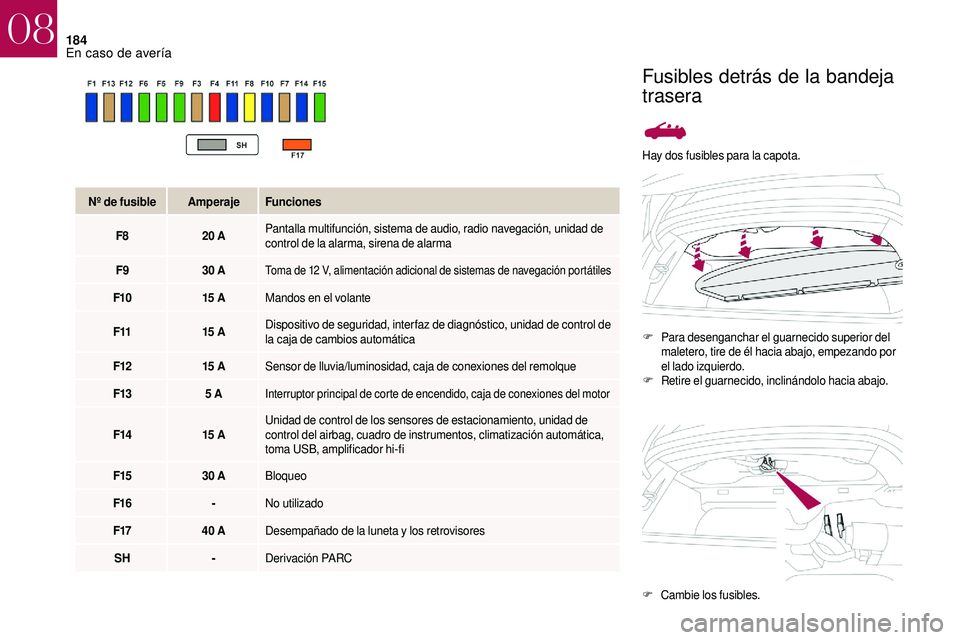

Hay dos fusibles para la capota.F
P
ara desenganchar el guarnecido superior del
maletero, tire de él hacia abajo, empezando por
el lado izquierdo.
F
R

etire el guarnecido, inclinándolo hacia abajo.
Nº de fusible
AmperajeFunciones
F8 20

A Pantalla multifunción, sistema de audio, radio navegación, unidad de
control de la alarma, sirena de alarma
F9 30

A
Toma de 12 V, alimentación adicional de sistemas de navegación portátiles
F10 15 AMandos en el volante
F11 15


ADispositivo de seguridad, inter faz de diagnóstico, unidad de control de
la caja de cambios automática
F12 15


ASensor de lluvia/luminosidad, caja de conexiones del remolque
F13 5
A
Interruptor principal de corte de encendido, caja de conexiones del motor
F1415 AUnidad de control de los sensores de estacionamiento, unidad de
control del airbag, cuadro de instrumentos, climatización automática,
toma USB, amplificador hi-fi
F15 30
ABloqueo
F16 -No utilizado
F17 40
ADesempañado de la luneta y
los retrovisores
SH -Derivación PARC
Fusibles detrás de la bandeja
trasera
F Cambie los fusibles.
08
En caso de avería

185
Para volver a montarla, efectúe estas operaciones
en sentido inverso, empezando por la parte inferior
del maletero.
Fusible N.° AmperajeFunciones
- 20
ACapota
- 20
ACapota
Si el techo se encuentra en la zona B cuando
fallan los fusibles, la apertura del maletero no
es posible. Para poder abrir el maletero y
a
continuación sustituir los fusibles, en primer
lugar cierre manualmente el techo desde
el interior del maletero (plegando el asiento
trasero).Fusibles en el compartimento
motor
La caja de fusibles está situada en el compartimento
motor, cerca de la batería (en el lado izquierdo).
Cualquier intervención en los fusibles de la
batería se debe realizar exclusivamente en
un concesionario autorizado o
en un taller
cualificado.
Acceso a los fusibles
F Suelte la tapa
F C ambie el fusible.
F
C

uando haya terminado, cierre la tapa con
mucho cuidado para asegurar la estanqueidad
correcta de la caja de fusibles.
08
En caso de avería

186

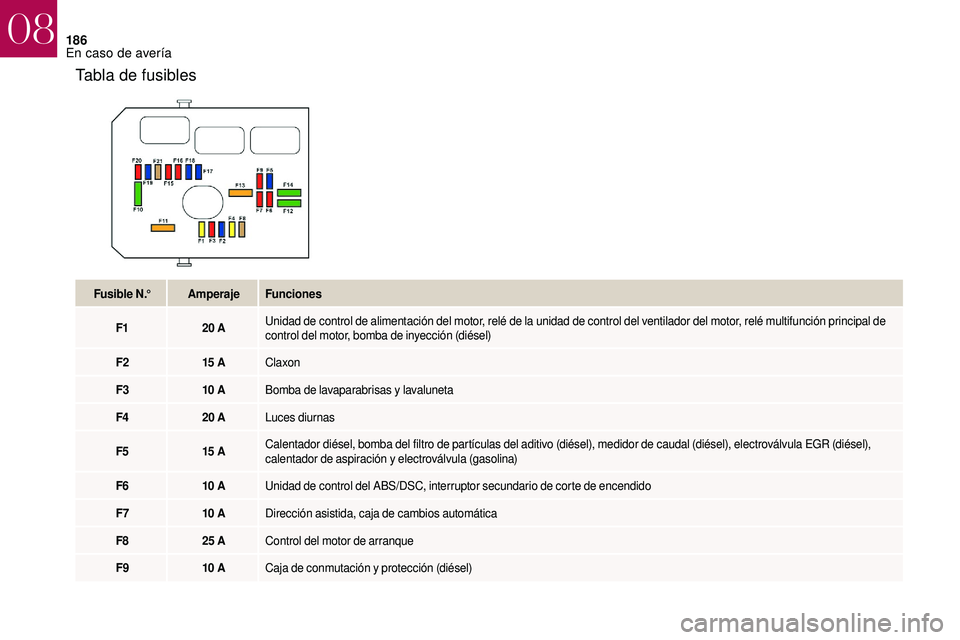

Tabla de fusibles
Fusible N.°AmperajeFunciones
F1 20
AUnidad de control de alimentación del motor, relé de la unidad de control del ventilador del motor, relé multifunción principal de
control del motor, bomba de inyección (diésel)
F2 15


AClaxon
F3 10


ABomba de lavaparabrisas y


lavaluneta
F4 20
ALuces diurnas
F5 15


ACalentador diésel, bomba del filtro de partículas del aditivo (diésel), medidor de caudal (diésel), electroválvula EGR (diésel),
calentador de aspiración y


electroválvula (gasolina)
F6 10


AUnidad de control del ABS/DSC, interruptor secundario de corte de encendido
F7 10


ADirección asistida, caja de cambios automática
F8 25
AControl del motor de arranque
F9 10


ACaja de conmutación y


protección (diésel)
08
En caso de avería

187

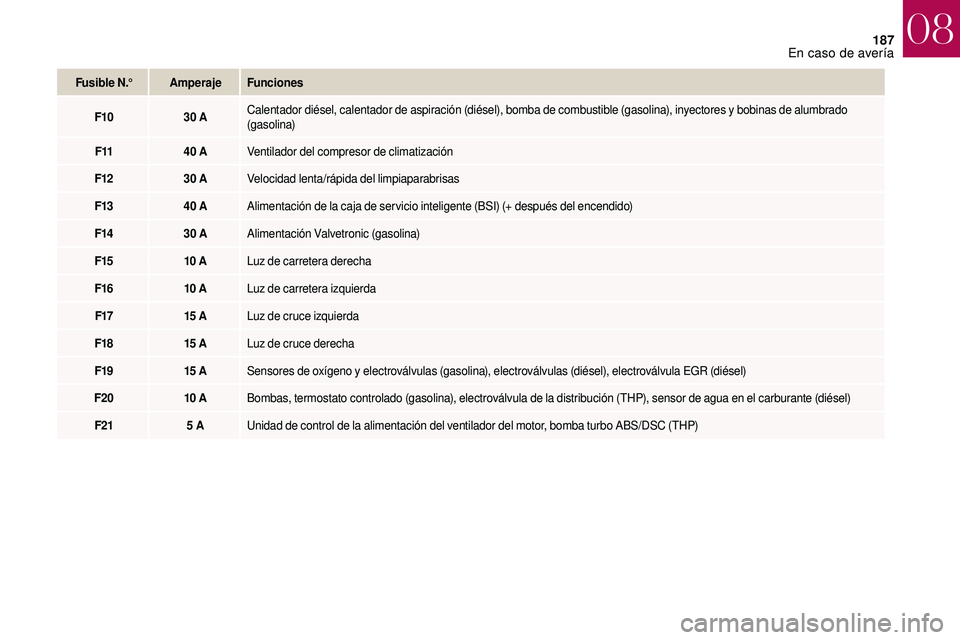

Fusible N.°AmperajeFunciones
F10 30
ACalentador diésel, calentador de aspiración (diésel), bomba de combustible (gasolina), inyectores y
bobinas de alumbrado
(gasolina)
F11 40
AVentilador del compresor de climatización
F12 30
AVelocidad lenta/rápida del limpiaparabrisas
F13 40
AAlimentación de la caja de ser vicio inteligente (BSI) (+ después del encendido)
F14 30
AAlimentación Valvetronic (gasolina)
F15 10


ALuz de carretera derecha
F16 10


ALuz de carretera izquierda
F17 15


ALuz de cruce izquierda
F18 15


ALuz de cruce derecha
F19 15


ASensores de oxígeno y
electroválvulas (gasolina), electroválvulas (diésel), electroválvula EGR (diésel)
F20 10


ABombas, termostato controlado (gasolina), electroválvula de la distribución (THP), sensor de agua en el carburante (diésel)
F21 5
AUnidad de control de la alimentación del ventilador del motor, bomba turbo ABS/DSC (THP)
08
En caso de avería

188

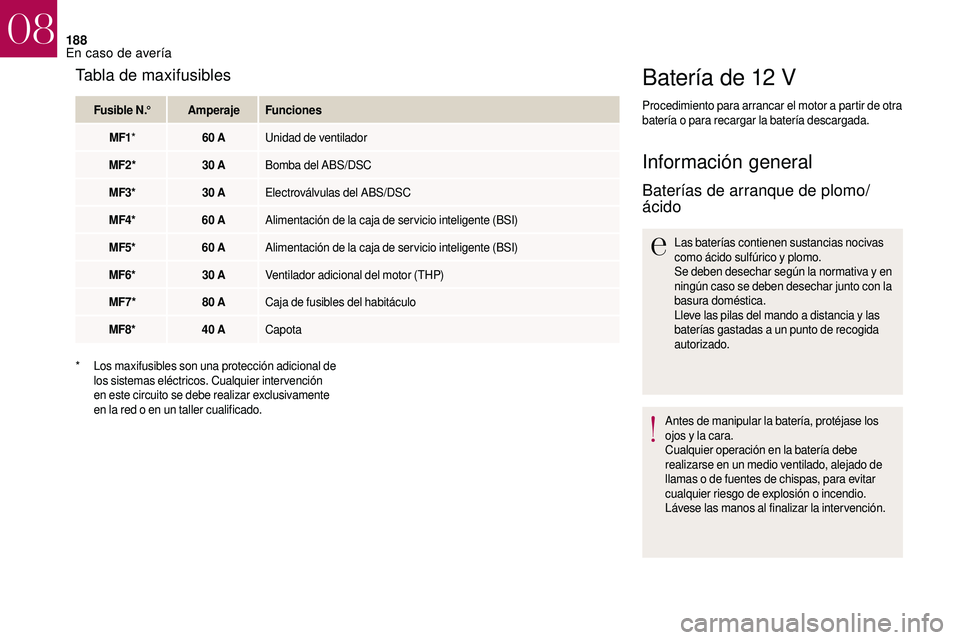

Batería de 12 V
Procedimiento para arrancar el motor a partir de otra
batería o para recargar la batería descargada.
Información general
Baterías de arranque de plomo/
ácido
Las baterías contienen sustancias nocivas
como ácido sulfúrico y plomo.
Se deben desechar según la normativa y
en
ningún caso se deben desechar junto con la
basura doméstica.
Lleve las pilas del mando a
distancia y las
baterías gastadas a


un punto de recogida
autorizado.
Antes de manipular la batería, protéjase los
ojos y
la cara.
Cualquier operación en la batería debe
realizarse en un medio ventilado, alejado de
llamas o


de fuentes de chispas, para evitar
cualquier riesgo de explosión o
incendio.
Lávese las manos al finalizar la intervención.
Tabla de maxifusibles
Fusible N.° AmperajeFunciones
MF1 * 60
AUnidad de ventilador
MF2* 30
ABomba del ABS/DSC
MF3* 30
AElectroválvulas del ABS/DSC
MF4* 60
AAlimentación de la caja de ser vicio inteligente (BSI)
MF5* 60
AAlimentación de la caja de ser vicio inteligente (BSI)
MF6* 30
AVentilador adicional del motor (THP)
MF7* 80
ACaja de fusibles del habitáculo
MF8* 40
ACapota
*

L
os maxifusibles son una protección adicional de
los sistemas eléctricos. Cualquier intervención
en este circuito se debe realizar exclusivamente
en la red o
en un taller cualificado.
08
En caso de avería
