Si al cabo de 7 minutos el neumático no
a lcanza la presión de 2 bares, significa que no
puede repararse; póngase en contacto con un
concesionario autorizado de la red o
con un
taller cualificado para solicitar asistencia.
F
U

na vez se haya alcanzado la presión correcta,
coloque el interruptor en la posición " O".
F
R

etire el kit y guárdelo.
No conduzca más de 200 km con el neumático
r eparado con el kit de reparación provisional;
acuda a
un concesionario autorizado de la red o a
un taller cualificado para cambiar el neumático.
En caso de modificación de la presión de
uno o varios neumáticos, será necesario
reinicializar el sistema de detección de inflado
insuficiente.
Para más información relativa a
la Detección
de inflado insuficiente , consulte el apartado
correspondiente.
Rueda de repuesto
Escanee el código QR de la página 3 para ver
ví deos explicativos.
Procedimiento para sustituir una rueda dañada por
la rueda de repuesto utilizando las herramientas
suministradas con el vehículo.
Acceso a las herramientas

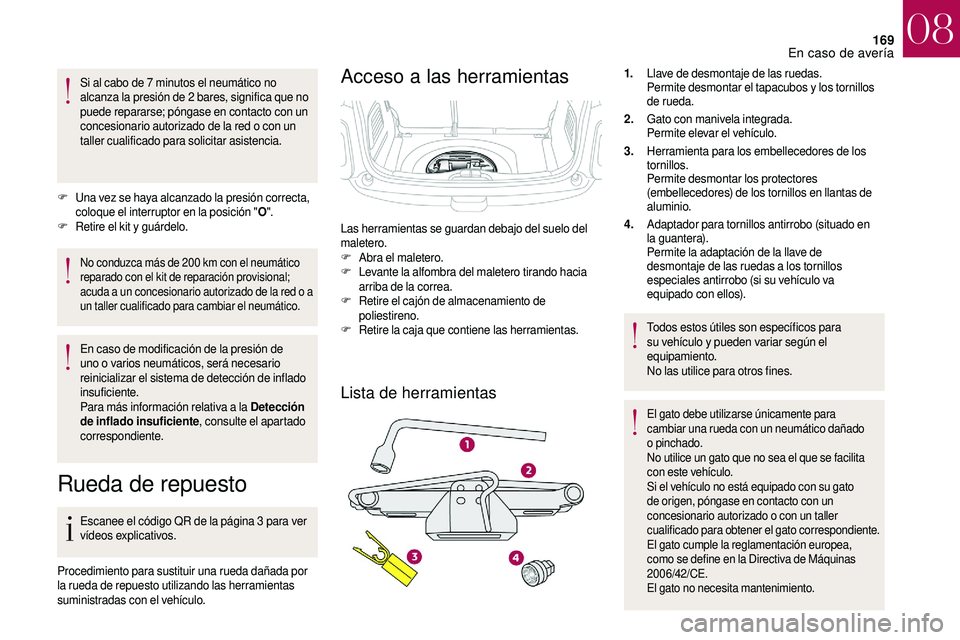

Lista de herramientas
1.Llave de desmontaje de las ruedas.
Permite desmontar el tapacubos y
los tornillos
de rueda.
2. Gato con manivela integrada.
Permite elevar el vehículo.
3. Herramienta para los embellecedores de los
tornillos.
Permite desmontar los protectores
(embellecedores) de los tornillos en llantas de
aluminio.
4. Adaptador para tornillos antirrobo (situado en
la guantera).
Permite la adaptación de la llave de
desmontaje de las ruedas a
los tornillos
especiales antirrobo (si su vehículo va
equipado con ellos).
Todos estos útiles son específicos para
su vehículo y
pueden variar según el
equipamiento.
No las utilice para otros fines.
El gato debe utilizarse únicamente para
cambiar una rueda con un neumático dañado
o


pinchado.
No utilice un gato que no sea el que se facilita
con este vehículo.
Si el vehículo no está equipado con su gato
de origen, póngase en contacto con un
concesionario autorizado o
con un taller
cualificado para obtener el gato correspondiente.
El gato cumple la reglamentación europea,
como se define en la Directiva de Máquinas
2006/42/CE.
El gato no necesita mantenimiento.
Las herramientas se guardan debajo del suelo del
maletero.
F
A

bra el maletero.
F
L

evante la alfombra del maletero tirando hacia
arriba de la correa.
F
R

etire el cajón de almacenamiento de
poliestireno.
F
R

etire la caja que contiene las herramientas.
08
En caso de avería

170

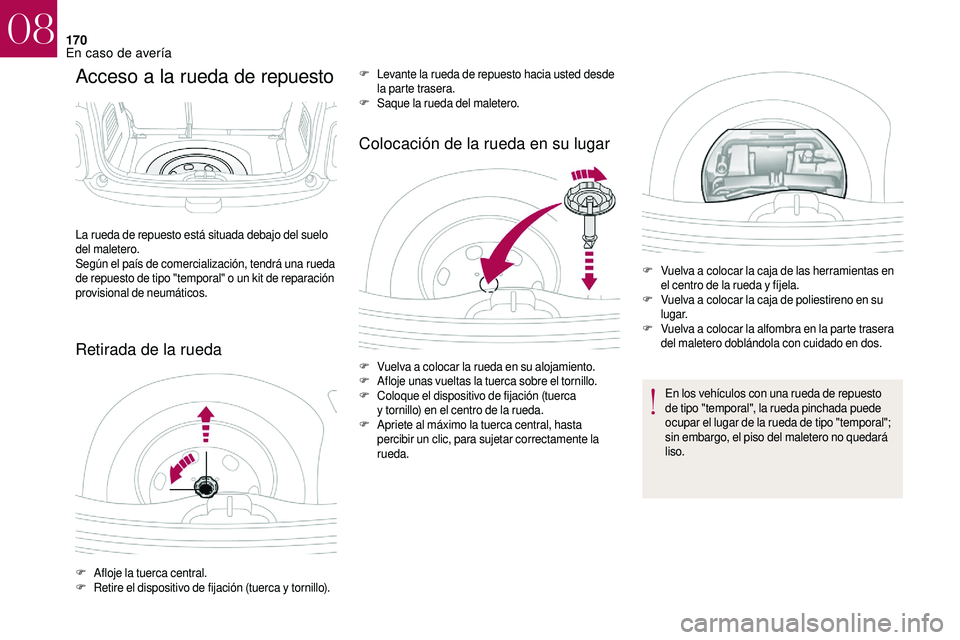

Acceso a la rueda de repuesto
Retirada de la ruedaColocación de la rueda en su lugar
La rueda de repuesto está situada debajo del suelo
del maletero.
Según el país de comercialización, tendrá una rueda
de repuesto de tipo "temporal" o
un kit de reparación
provisional de neumáticos.
F
A

floje la tuerca central.
F
R

etire el dispositivo de fijación (tuerca y

tornillo).F
L

evante la rueda de repuesto hacia usted desde
la parte trasera.
F
S
aque la rueda del maletero.
En los vehículos con una rueda de repuesto
de tipo "temporal", la rueda pinchada puede
ocupar el lugar de la rueda de tipo "temporal";
sin embargo, el piso del maletero no quedará
liso.
F
V

uelva a colocar la rueda en su alojamiento.
F
A

floje unas vueltas la tuerca sobre el tornillo.
F
C

oloque el dispositivo de fijación (tuerca
y
tornillo) en el centro de la rueda.
F
A

priete al máximo la tuerca central, hasta
percibir un clic, para sujetar correctamente la
rueda. F
V

uelva a colocar la caja de las herramientas en
el centro de la rueda y
fíjela.
F
V

uelva a colocar la caja de poliestireno en su
lugar.
F
V

uelva a colocar la alfombra en la parte trasera
del maletero doblándola con cuidado en dos.
08
En caso de avería

171
Desmontaje de una rueda
Compruebe que el gato está colocado de
forma estable. Sobre suelo resbaladizo
o blando, el gato podría deslizarse o hundirse
provocándole lesiones.
Sitúe el gato de elevación únicamente en
los emplazamientos A o
B bajo el vehículo
asegurándose de que la parte superior del
gato de elevación queda correctamente
centrada respecto a
la super ficie de apoyo
del vehículo. En caso contrario, el vehículo
podría dañarse y/o el gato podría hundirse
provocándole lesiones.
*
Posición R en la caja de cambios electrónica,
posición P en la caja de cambios automática
Estacionamiento del vehículo
Estacione el vehículo en un lugar donde no
obstaculice la circulación. El suelo debe ser
horizontal, estable y
no deslizante.
Aplique el freno de estacionamiento, quite el
contacto e introduzca la primera marcha* para
bloquear las ruedas.
Si es necesario, coloque un calzo bajo la
rueda diagonalmente opuesta a la que vaya
a

cambiar.
Debe estar absolutamente seguro de que
todos los ocupantes hayan abandonado el
y que estén en una zona donde no corran
peligro.
Nunca se sitúe debajo de un vehículo elevado
mediante un gato; utilice un caballete.
Rueda con embellecedor
Para desmontar la rueda , desmonte primero
el tapacubos con la llave de desmontaje de la
rueda 1
tirando por la abertura de la válvula.
Al volver a
montar la rueda, después de
apretar los tornillos de la rueda, monte el
embellecedor comenzando por colocar su
paso frente a
la válvula y presionando luego
por todo su contorno con la palma de la mano.

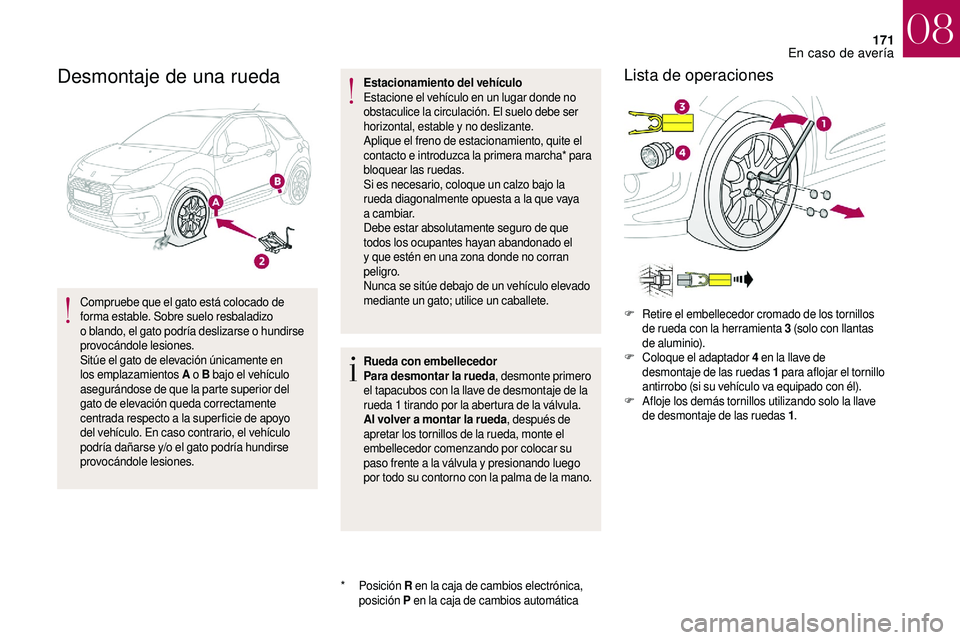

Lista de operaciones
F Retire el embellecedor cromado de los tornillos de rueda con la herramienta 3 ( solo con llantas
de aluminio).
F
C

oloque el adaptador 4

en la llave de
desmontaje de las ruedas 1


para aflojar el tornillo
antirrobo (si su vehículo va equipado con él).
F
A

floje los demás tornillos utilizando solo la llave
de desmontaje de las ruedas 1 .
08
En caso de avería

172
En los vehículos con embellecedores en los
largueros, la ubicación del punto de colocación
del gato se indica mediante una marca en
el embellecedor. Es esencial colocar el gato
alineado con la marca, in la zona de apoyo del
gato, situada detrás del embellecedor y no en
el embellecedor de plástico.
F
D

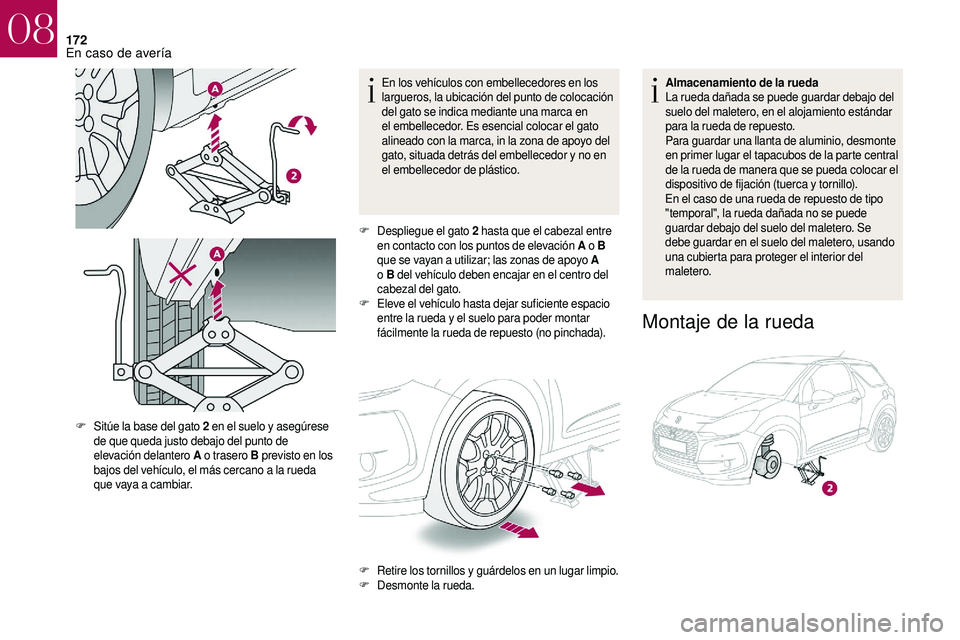

espliegue el gato 2

hasta que el cabezal entre
en contacto con los puntos de elevación A o
B
que se vayan a
utilizar; las zonas de apoyo A
o

B d

el vehículo deben encajar en el centro del
cabezal del gato.
F
E

leve el vehículo hasta dejar suficiente espacio
entre la rueda y
el suelo para poder montar
fácilmente la rueda de repuesto (no pinchada). Almacenamiento de la rueda
La rueda dañada se puede guardar debajo del
suelo del maletero, en el alojamiento estándar
para la rueda de repuesto.
Para guardar una llanta de aluminio, desmonte
en primer lugar el tapacubos de la parte central
de la rueda de manera que se pueda colocar el
dispositivo de fijación (tuerca y


tornillo).
En el caso de una rueda de repuesto de tipo
"temporal", la rueda dañada no se puede
guardar debajo del suelo del maletero. Se
debe guardar en el suelo del maletero, usando
una cubierta para proteger el interior del
maletero.
Montaje de la rueda
F Sitúe la base del gato 2 en el suelo y asegúrese
de que queda justo debajo del punto de
elevación delantero A o
trasero B previsto en los
bajos del vehículo, el más cercano a
la rueda
que vaya a


cambiar.
F
R

etire los tornillos y guárdelos en un lugar limpio.
F
D

esmonte la rueda.
08
En caso de avería

173
Montaje de la rueda de repuesto de tipo
"temporal"
Si el vehículo va equipado con ruedas de
aluminio, es normal observar que, al apretar
los tornillos durante el montaje, las arandelas
no tocan la rueda de repuesto de "temporal".
La rueda queda fijada por el apoyo cónico de
los tornillos.
Después de cambiar una rueda
Si circula con una rueda de repuesto de tipo
"temporal", no supere la velocidad de 80
km/h.
Acuda a
un concesionario autorizado o a un
taller cualificado lo antes posible para que
comprueben el apriete de los tornillos y


la
presión de la rueda de repuesto.
Haga revisar la rueda con el neumático
pinchado. Después de la inspección, el técnico
le indicará si el neumático se puede reparar
o

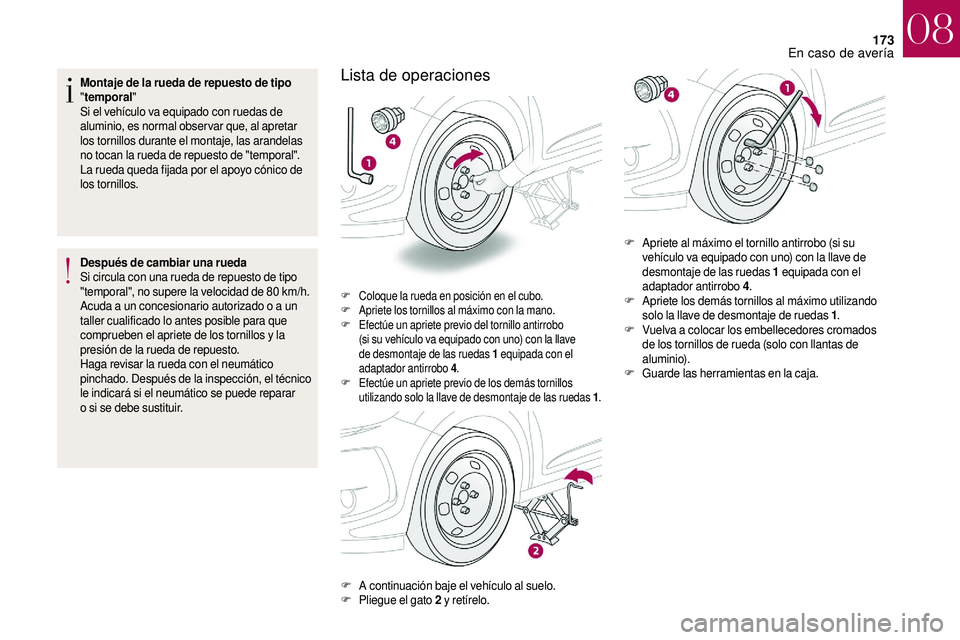

si se debe sustituir.Lista de operaciones
F Coloque la rueda en posición en el cubo.
F A priete los tornillos al máximo con la mano.
F

E
fectúe un apriete previo del tornillo antirrobo
(si su vehículo va equipado con uno) con la llave
de desmontaje de las ruedas 1


equipada con el
adaptador antirrobo 4 .
F

E
fectúe un apriete previo de los demás tornillos
utilizando solo la llave de desmontaje de las ruedas 1 .
F A continuación baje el vehículo al suelo.
F P
liegue el gato 2 y retírelo. F
A

priete al máximo el tornillo antirrobo (si su
vehículo va equipado con uno) con la llave de
desmontaje de las ruedas 1

equipada con el
adaptador antirrobo 4 .
F
A
priete los demás tornillos al máximo utilizando
solo la llave de desmontaje de ruedas 1 .
F
V
uelva a

colocar los embellecedores cromados
de los tornillos de rueda (solo con llantas de
aluminio).
F
G
uarde las herramientas en la caja.
08
En caso de avería

174
Cambio de una lámpara
Los faros van equipados con cristales
de policarbonato cubiertos con un barniz
protector:
F
N
o los limpie con un paño seco
o
abrasivo, ni con productos
detergentes o


disolventes.
F
U

tilice una esponja, agua y jabón o un
producto con pH neutro.
F
S

i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera directamente hacia las luces ni
hacia su contorno de manera prolongada.
De este modo, evitará que se deterioren el
barniz protector y
la junta de estanqueidad.
El cambio de las lámparas debe efectuarse
con el contacto quitado cuando los faros
lleven apagados unos minutos (riesgo de
quemaduras graves).
F
N

o toque la lámpara directamente con los
dedos: utilice paños que no desprendan
pelusa.
Es esencial utilizar únicamente lámparas de
tipo antiultravioleta (UV), de forma que no se
dañen los faros.
Sustituya siempre una lámpara defectuosa por
una lámpara nueva con la misma referencia
y
las mismas características.
Luces delanteras

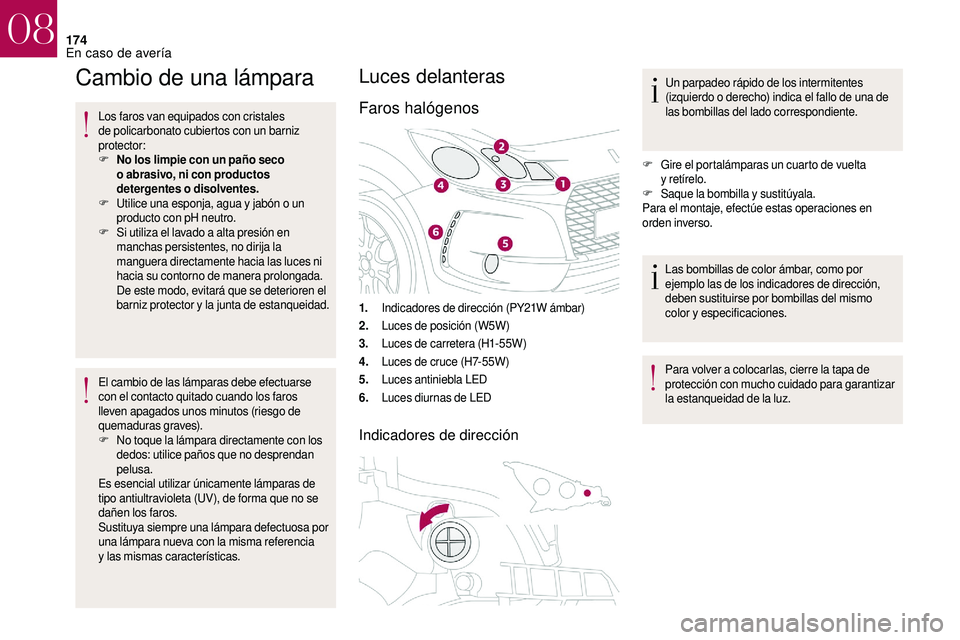

Faros halógenos
1. Indicadores de dirección (PY21W ámbar)
2. Luces de posición (W5W)
3. Luces de carretera (H1-55W)
4. Luces de cruce (H7-55W)
5. Luces antiniebla LED
6. Luces diurnas de LED
Indicadores de dirección
Un parpadeo rápido de los intermitentes
(izquierdo o
derecho) indica el fallo de una de
las bombillas del lado correspondiente.
F
G

ire el portalámparas un cuarto de vuelta
y


retírelo.
F
S

aque la bombilla y

sustitúyala.
Para el montaje, efectúe estas operaciones en
orden inverso.
Las bombillas de color ámbar, como por
ejemplo las de los indicadores de dirección,
deben sustituirse por bombillas del mismo
color y


especificaciones.
Para volver a
colocarlas, cierre la tapa de
protección con mucho cuidado para garantizar
la estanqueidad de la luz.
08
En caso de avería

175

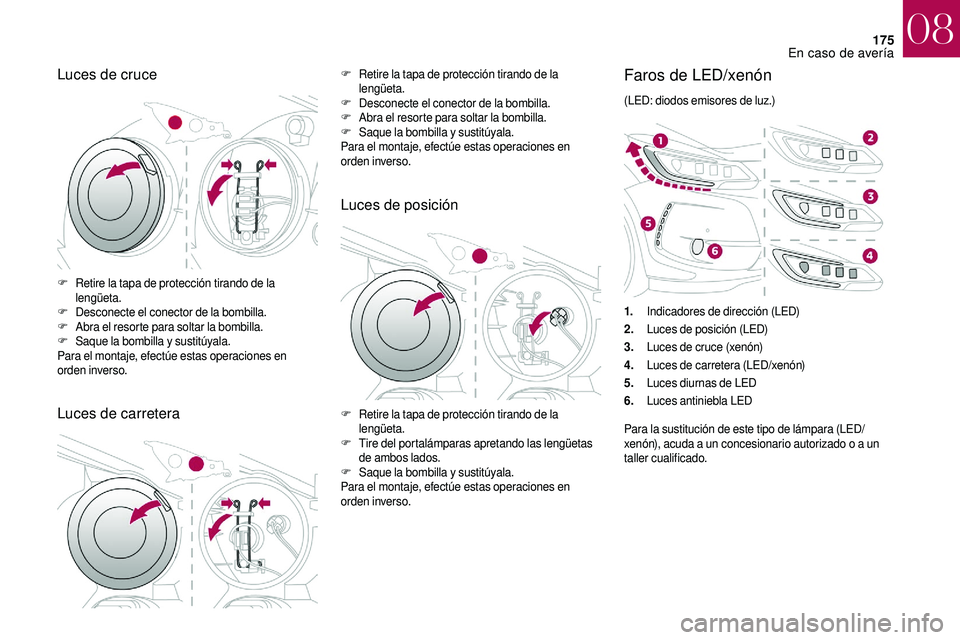

Luces de cruce
Luces de carreteraF Retire la tapa de protección tirando de la lengüeta.
F
D

esconecte el conector de la bombilla.
F
A

bra el resorte para soltar la bombilla.
F
S

aque la bombilla y

sustitúyala.
Para el montaje, efectúe estas operaciones en
orden inverso.
Luces de posición
F Retire la tapa de protección tirando de la lengüeta.
F
D

esconecte el conector de la bombilla.
F
A

bra el resorte para soltar la bombilla.
F
S

aque la bombilla y

sustitúyala.
Para el montaje, efectúe estas operaciones en
orden inverso.
F
R

etire la tapa de protección tirando de la
lengüeta.
F
T

ire del portalámparas apretando las lengüetas
de ambos lados.
F
S

aque la bombilla y

sustitúyala.
Para el montaje, efectúe estas operaciones en
orden inverso.
Faros de LED/xenón
(LED: diodos emisores de luz.)
1. Indicadores de dirección (LED)
2. Luces de posición (LED)
3. Luces de cruce (xenón)
4. Luces de carretera (LED/xenón)
5. Luces diurnas de LED
6. Luces antiniebla LED
Para la sustitución de este tipo de lámpara (LED/
xenón), acuda a
un concesionario autorizado o a un
taller cualificado.
08
En caso de avería

176

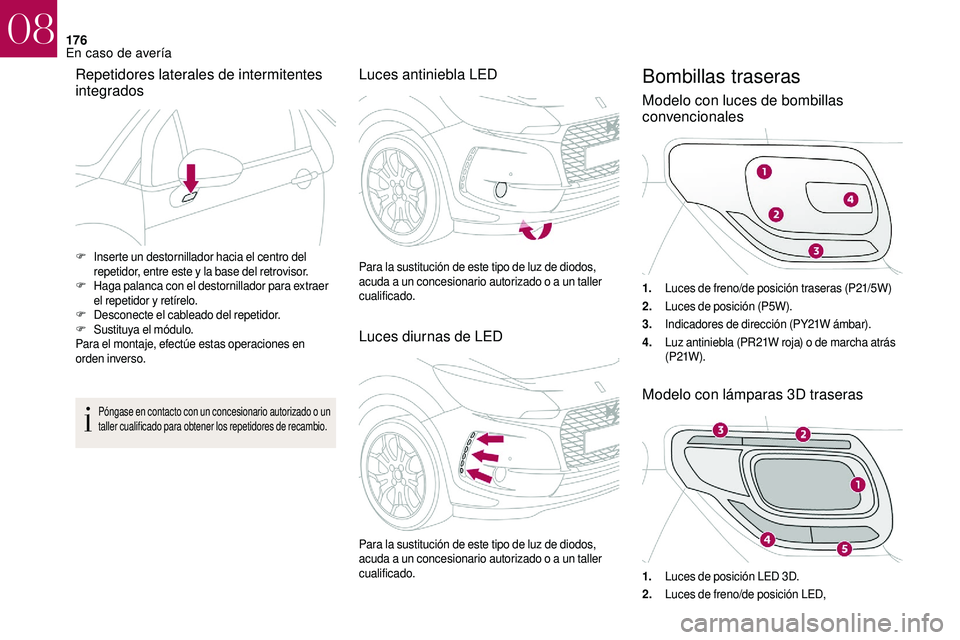

Repetidores laterales de intermitentes
integrados
Póngase en contacto con un concesionario autorizado o un
t aller cualificado para obtener los repetidores de recambio.
Luces antiniebla LED
Luces diurnas de LEDBombillas traseras
Modelo con luces de bombillas
convencionales
1. Luces de freno/de posición traseras (P21/5W)
2. Luces de posición (P5W).
3. Indicadores de dirección (PY21W ámbar).
4. Luz antiniebla (PR21W roja) o
de marcha atrás
(P21W ).
Modelo con lámparas 3D traseras
F Inserte un destornillador hacia el centro del repetidor, entre este y la base del retrovisor.
F
H

aga palanca con el destornillador para extraer
el repetidor y


retírelo.
F
D

esconecte el cableado del repetidor.
F
S

ustituya el módulo.
Para el montaje, efectúe estas operaciones en
orden inverso. Para la sustitución de este tipo de luz de diodos,
acuda a
un concesionario autorizado o a un taller
cualificado.
Para la sustitución de este tipo de luz de diodos,
acuda a
un concesionario autorizado o a un taller
cualificado. 1.Luces de posición LED 3D.
2. Luces de freno/de posición LED,
08
En caso de avería

177
3.Luces de posición LED.
4. Indicadores de dirección (PY21W ámbar).
5. Luz antiniebla (H21W roja) o
de marcha atrás
(H21W ).
Las lámparas de ámbar o
rojo, como por
ejemplo las de los indicadores de dirección
o


las luces antiniebla, deben sustituirse por
lámparas del mismo color y


especificaciones.

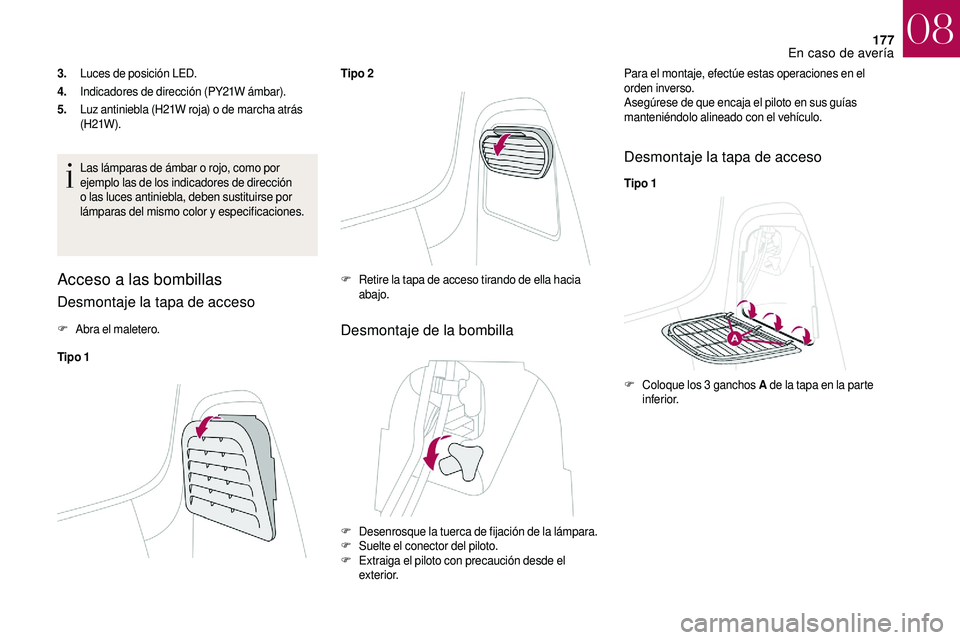

Acceso a las bombillas
Desmontaje la tapa de acceso
F Abra el maletero.
Tipo 1 Tipo 2Desmontaje de la bombilla
Para el montaje, efectúe estas operaciones en el
orden inverso.
Asegúrese de que encaja el piloto en sus guías
manteniéndolo alineado con el vehículo.
Desmontaje la tapa de acceso
Tipo 1
F
R

etire la tapa de acceso tirando de ella hacia
abajo.
F
D

esenrosque la tuerca de fijación de la lámpara.
F
S

uelte el conector del piloto.
F
E

xtraiga el piloto con precaución desde el
exterior. F
C

oloque los 3 ganchos A de la tapa en la parte
inferior.
08
En caso de avería

178
Tipo 2

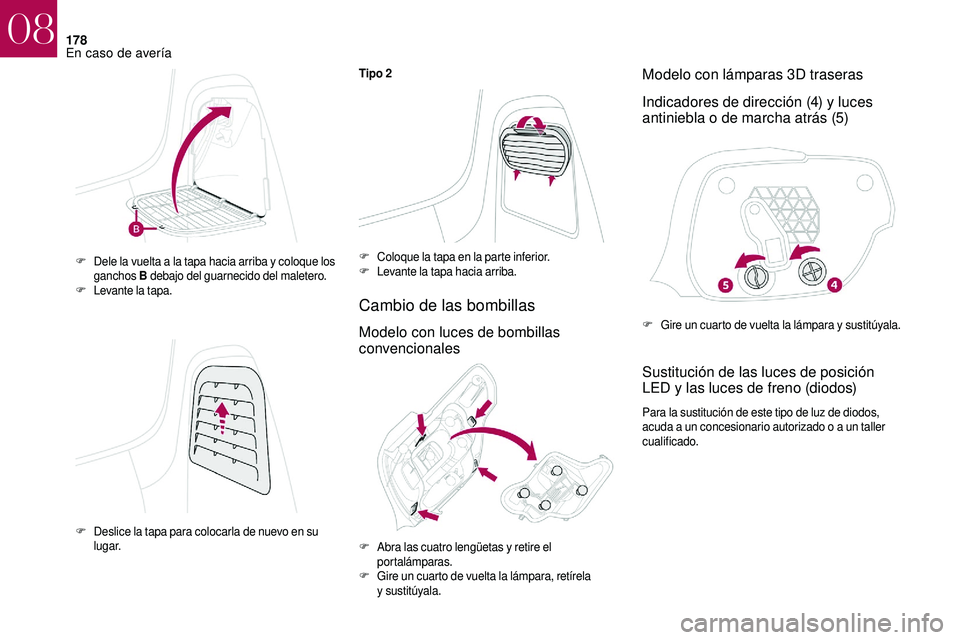

Cambio de las bombillas
Modelo con luces de bombillas
convencionalesModelo con lámparas 3D traseras
Indicadores de dirección (4) y
luces
antiniebla o de marcha atrás (5)
Sustitución de las luces de posición
LED y las luces de freno (diodos)
Para la sustitución de este tipo de luz de diodos,
acuda a un concesionario autorizado o a un taller
cualificado.
F
D

ele la vuelta a

la tapa hacia arriba y

coloque los
ganchos B debajo del guarnecido del maletero.
F
L

evante la tapa.
F
D

eslice la tapa para colocarla de nuevo en su
lugar. F
C

oloque la tapa en la parte inferior.
F
L

evante la tapa hacia arriba.
F
G
ire un cuarto de vuelta la lámpara y

sustitúyala.
F
A

bra las cuatro lengüetas y

retire el
portalámparas.
F
G

ire un cuarto de vuelta la lámpara, retírela
y


sustitúyala.
08
En caso de avería
