Page 221 of 404

219
ds3_sr_Chap10_info-pratiques_ed01-2014

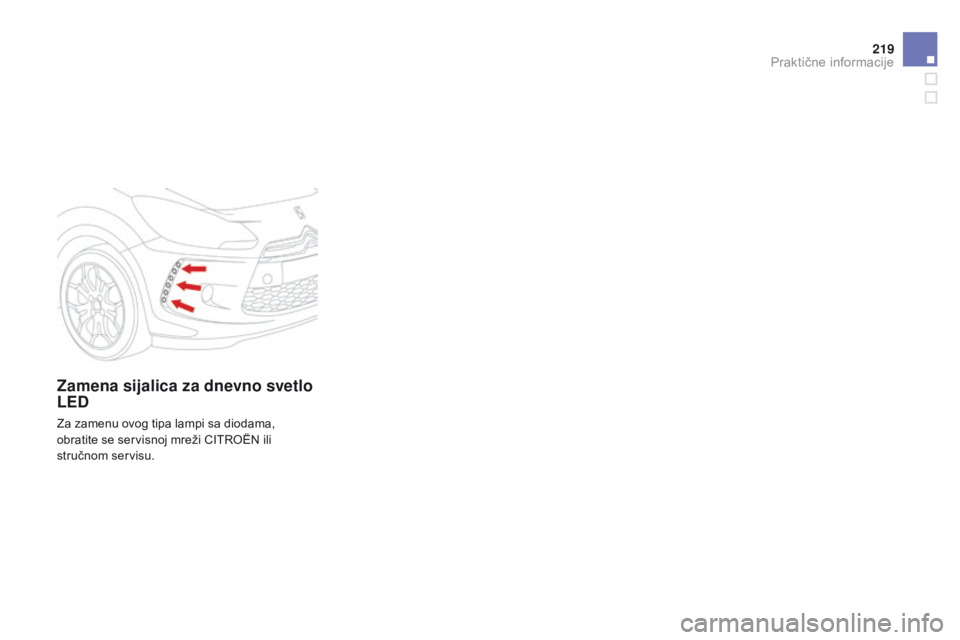

Zamena sijalica za dnevno svetlo
LED
za zamenu ovog tipa lampi sa diodama,
obratite se servisnoj mreži CiTr
oËn ili
stručnom servisu.
Praktične informacije

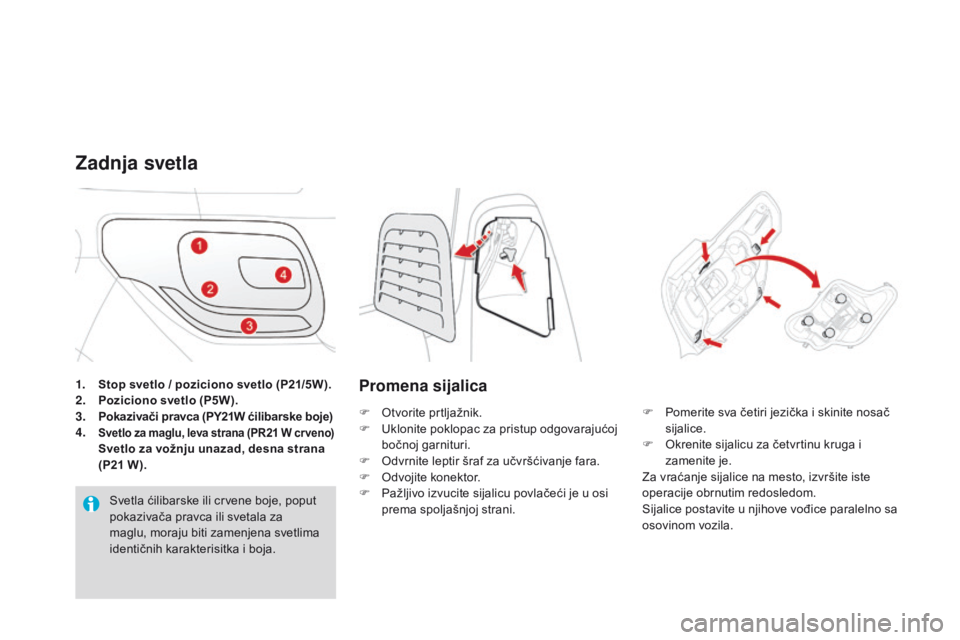

Page 222 of 404

ds3_sr_Chap10_info-pratiques_ed01-2014
1. Stop svetlo / poziciono svetlo (P21/5W).
2. P oziciono s vetlo ( P5W).
3.
P
okazivači pravca (PY21W ćilibarske boje)
4.
Svetlo za maglu, leva strana (PR21 W cr veno) Svetlo za vožnju unazad, desna strana (
P21 W).
Zadnja svetla
svetla ćilibarske ili crvene boje, poput
pokazivača pravca ili svetala za
maglu, moraju biti zamenjena svetlima
identičnih karakterisitka i boja.
Promena sijalica
F otvorite prtljažnik.
F U klonite poklopac za pristup odgovarajućoj
bočnoj garnituri.
F
o
d
vrnite leptir šraf za učvršćivanje fara.
F
o
d
vojite konektor.
F
P
ažljivo izvucite sijalicu povlačeći je u osi
prema spoljašnjoj strani. F
P omerite sva četiri jezička i skinite nosač
sijalice.
F
o
k
renite sijalicu za četvrtinu kruga i
zamenite je.
za v
raćanje sijalice na mesto, izvršite iste
operacije obrnutim redosledom.
si
jalice postavite u njihove vođice paralelno sa
osovinom vozila.
Page 223 of 404

221
ds3_sr_Chap10_info-pratiques_ed01-2014
Zamena migavaca (4) i svetla
za
maglu ili svetla za vožnju
u
nazad (5)
F okrenite sijalicu za četvr t kruga i zamenite je.
Zamena pozicionog svetla i stop
svetla sa LED (diodama)
za zamenu ovog tipa sijalica sa diodama,
obratite se servisnoj mreži CiTr oËn ili
stručnom servisu.

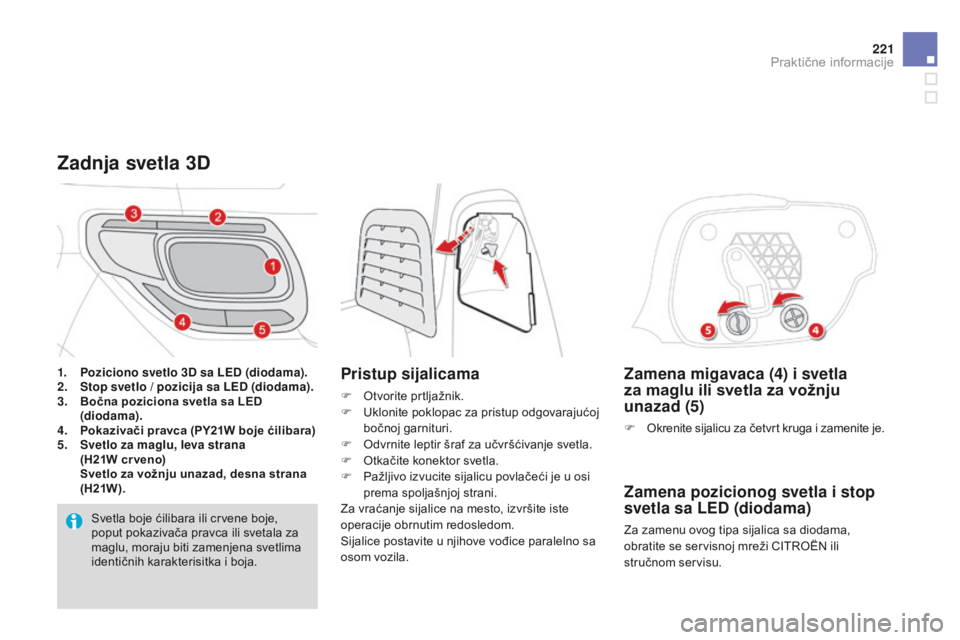

Zadnja svetla 3D
Pristup sijalicama
F otvorite prtljažnik.
F U klonite poklopac za pristup odgovarajućoj
bočnoj garnituri.
F
o
d
vrnite leptir šraf za učvršćivanje svetla.
F
o
t
kačite konektor svetla.
F
P
ažljivo izvucite sijalicu povlačeći je u osi
prema spoljašnjoj strani.
za v
raćanje sijalice na mesto, izvršite iste
operacije obrnutim redosledom.
si
jalice postavite u njihove vođice paralelno sa
osom vozila.
1.
P
oziciono svetlo 3D sa LED (diodama).
2. S
top svetlo
/ pozicija sa LED (diodama).
3. B
očna
poziciona
svetla
sa
LED
(d
iodama).
4.
P
okazivači
pravca
(PY21W
boje
ćilibara)
5.
S
vetlo za maglu, leva strana
(H21W
cr veno)
S
vetlo
za
vožnju
unazad,
desna
strana
(
H21W ).
sv
etla boje ćilibara ili crvene boje,
poput pokazivača pravca ili svetala za
maglu, moraju biti zamenjena svetlima
identičnih karakterisitka i boja.
Praktične informacije
Page 224 of 404

ds3_sr_Chap10_info-pratiques_ed01-2014

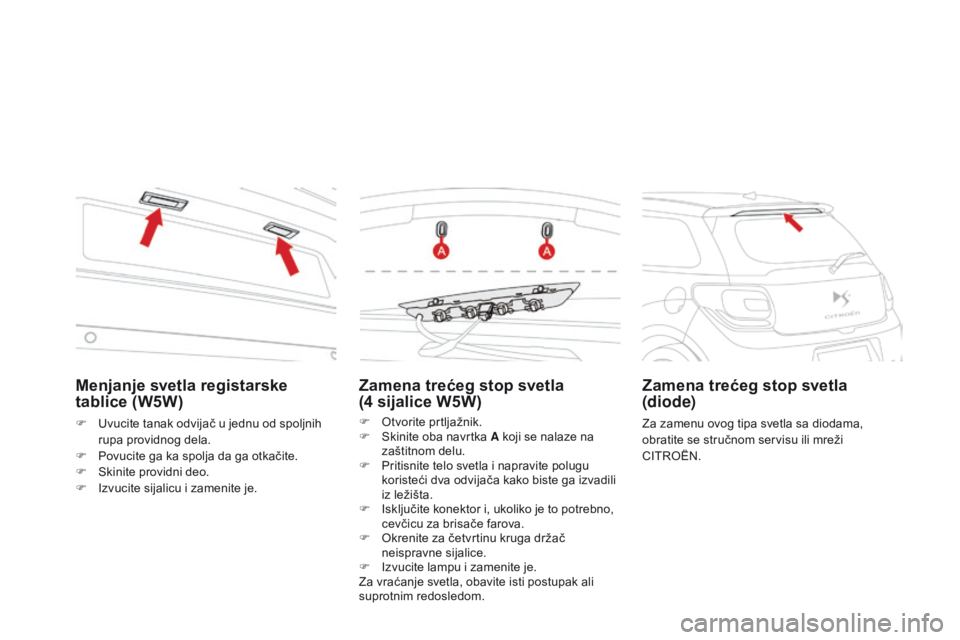

Zamena trećeg stop svetla
( 4 sijalice W5W)
F otvorite prtljažnik.
F
sk inite oba navrtka A koji se nalaze na
zaštitnom delu.
F
P
ritisnite telo svetla i napravite polugu
koristeći dva odvijača kako biste ga izvadili
iz ležišta.
F
i
s
ključite konektor i, ukoliko je to potrebno,
cevčicu za brisače farova.
F
o
k
renite za četvrtinu kruga držač
neispravne sijalice.
F
i
z
vucite lampu i zamenite je.
za v
raćanje svetla, obavite isti postupak ali
suprotnim redosledom.
Zamena trećeg stop svetla ( diode)
za zamenu ovog tipa svetla sa diodama,
obratite se stručnom servisu ili mreži
C
i T
r
o
Ën.
Menjanje svetla registarske tablice (W5W)
F Uvucite tanak odvijač u jednu od spoljnih
rupa providnog dela.
F
P
ovucite ga ka spolja da ga otkačite.
F
s
k
inite providni deo.
F
i
z
vucite sijalicu i zamenite je.
Page 225 of 404

223
ds3_sr_Chap10_info-pratiques_ed01-2014

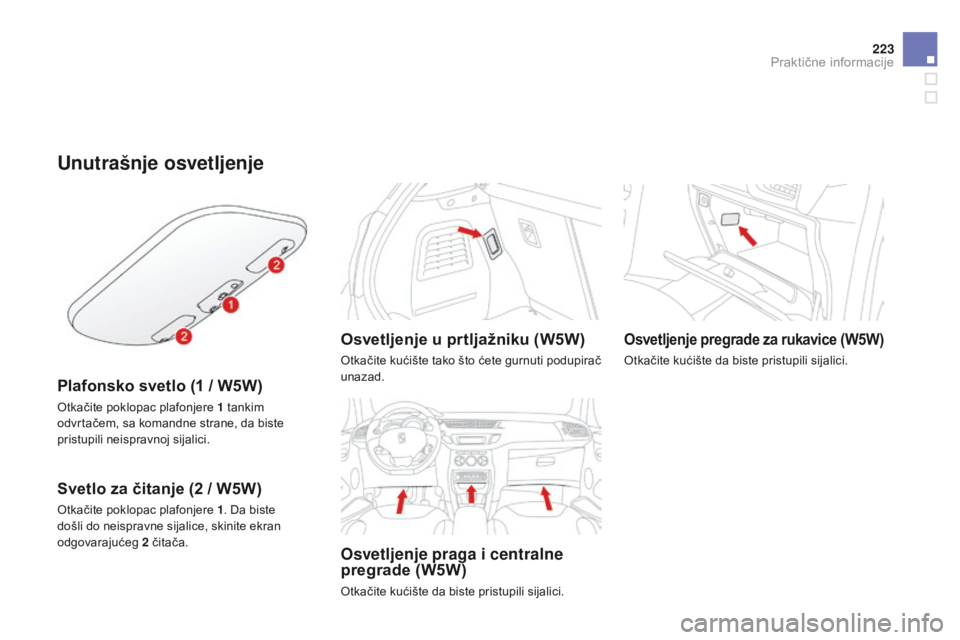

Unutrašnje osvetljenje
Plafonsko svetlo (1 / W5W)
otkačite poklopac plafonjere 1 tankim
odvrtačem, sa komandne strane, da biste
pristupili neispravnoj sijalici.
Svetlo za čitanje (2 / W5W)
otkačite poklopac plafonjere 1 . da b iste
došli do neispravne sijalice, skinite ekran
odgovarajućeg 2 čitača.
osvetljenje u prtljažniku (W5W)
otkačite kućište tako što ćete gurnuti podupirač
unazad.
Osvetljenje praga i centralne
pregrade
(W5W)
otkačite kućište da biste pristupili sijalici.
osvetljenje pregrade za rukavice (W5W)
otkačite kućište da biste pristupili sijalici.
Praktične informacije
Page 226 of 404

ds3_sr_Chap10_info-pratiques_ed01-2014

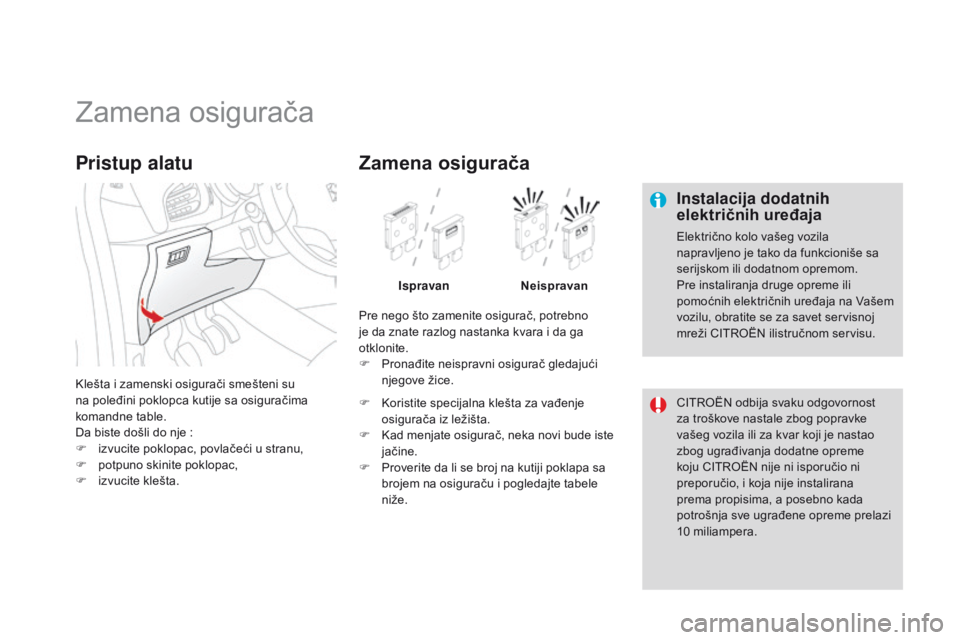

zamena osigurača
Instalacija dodatnih
električnih u
ređaja
električno kolo vašeg vozila
napravljeno je tako da funkcioniše sa
serijskom ili dodatnom opremom.
Pre instaliranja druge opreme ili
pomoćnih električnih uređaja na Vašem
vozilu, obratite se za savet servisnoj
mreži C
iTr
o
Ën
ilistručnom servisu.
C
iTr
o
Ën
odbija svaku odgovornost
za troškove nastale zbog popravke
vašeg vozila ili za kvar koji je nastao
zbog ugrađivanja dodatne opreme
koju C
iTr
o
Ën
nije ni isporučio ni
preporučio, i koja nije instalirana
prema propisima, a posebno kada
potrošnja sve ugrađene opreme prelazi
10
mil
iampera.
kl
ešta i zamenski osigurači smešteni su
na poleđini poklopca kutije sa osiguračima
komandne table.
da b
iste došli do nje
:
F
i
zvucite poklopac, povlačeći u stranu,
F
p
otpuno skinite poklopac,
F
i
zvucite klešta.
Pristup alatu
Pre nego što zamenite osigurač, potrebno
je da znate razlog nastanka kvara i da ga
otklonite.
F
P
ronađite neispravni osigurač gledajući
njegove žice.
Zamena osigurača
Ispravanne ispravan
F
k
o
ristite specijalna klešta za vađenje
osigurača iz ležišta.
F
k
a
d menjate osigurač, neka novi bude iste
jačine.
F
P
roverite da li se broj na kutiji poklapa sa
brojem na osiguraču i pogledajte tabele
niže.
Page 227 of 404

225
ds3_sr_Chap10_info-pratiques_ed01-2014

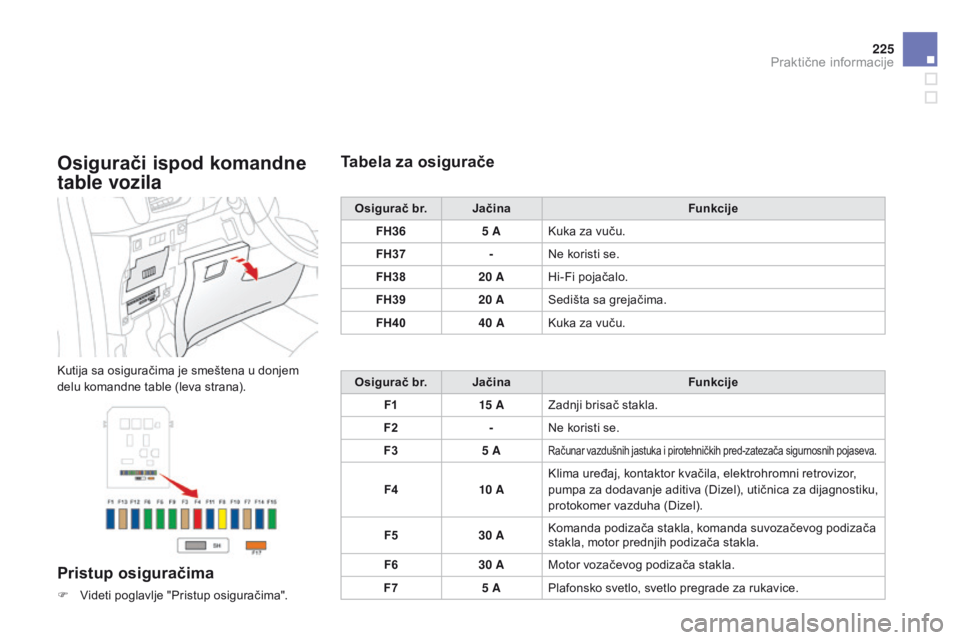

osigurači i spod k omandne
t
able vozila
kutija sa osiguračima je smeštena u donjem
delu komandne table (leva strana).
Pristup osiguračima
F Videti poglavlje "Pristup osiguračima".
Tabela za osigurače
osigurač br.jač ina Funkcije
FH 36 5 A
ku
ka za vuču.
FH37 -
ne k
oristi se.
FH38 20 AHi-Fi pojačalo.
FH39 20 A
se
dišta sa grejačima.
FH40 40 A
ku
ka za vuču.
os
igurač br.
jač
ina Funkcije
F1 15 A
za
dnji brisač stakla.
F2 -
ne k
oristi se.
F3 5 A
računar vazdušnih jastuka i pirotehničkih pred-zatezača sigurnosnih pojaseva.
F410 Akl ima uređaj, kontaktor kvačila, elektrohromni retrovizor,
pumpa za dodavanje aditiva (di zel), utičnica za dijagnostiku,
protokomer vazduha (di zel).
F5 30 A
ko
manda podizača stakla, komanda suvozačevog podizača
stakla, motor prednjih podizača stakla.
F6 30 AMotor vozačevog podizača stakla.
F7 5 APlafonsko svetlo, svetlo pregrade za rukavice.
Praktične informacije
Page 228 of 404

ds3_sr_Chap10_info-pratiques_ed01-2014

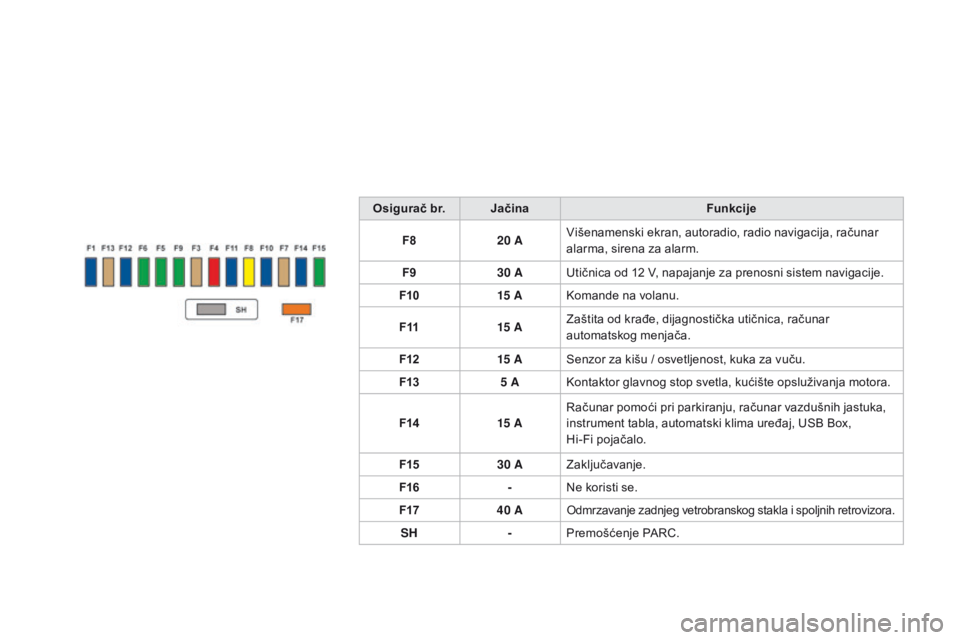

osigurač br.jač ina Funkcije
F8 20 AVišenamenski ekran, autoradio, radio navigacija, računar
alarma, sirena za alarm.
F9 30 AUtičnica od 12 V, napajanje za prenosni sistem navigacije.
F10 15 A
ko
mande na volanu.
F11 15 A
za
štita od krađe, dijagnostička utičnica, računar
automatskog menjača.
F12 15 A
se
nzor za kišu / osvetljenost, kuka za vuču.
F13 5 A
ko
ntaktor glavnog stop svetla, kućište opsluživanja motora.
F14 15 A
ra
čunar pomoći pri parkiranju, računar vazdušnih jastuka,
instrument tabla, automatski klima uređaj, U
sB B
ox,
Hi-Fi
pojačalo.
F15 30 A
zak
ljučavanje.
F16 -
ne k
oristi se.
F17 40 A
odmrzavanje zadnjeg vetrobranskog stakla i spoljnih retrovizora.
SH -Premošćenje Pa rC .
Page 229 of 404

227
ds3_sr_Chap10_info-pratiques_ed01-2014

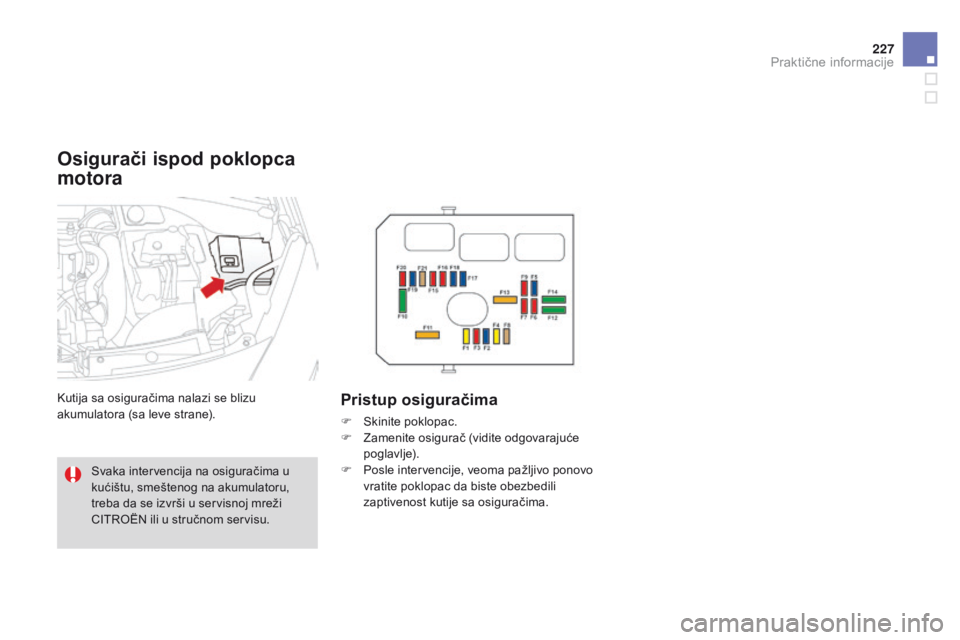

osigurači i spod p oklopca
m
otora
kutija sa osiguračima nalazi se blizu
akumulatora (sa leve strane).Pristup osiguračima
F skinite poklopac.
F za menite osigurač (vidite odgovarajuće
p o g l av l j e).
F
P
osle intervencije, veoma pažljivo ponovo
vratite poklopac da biste obezbedili
zaptivenost kutije sa osiguračima.
sv
aka intervencija na osiguračima u
kućištu, smeštenog na akumulatoru,
treba da se izvrši u servisnoj mreži
C
iTr
o
Ën
ili u stručnom servisu.
Praktične informacije
Page 230 of 404

ds3_sr_Chap10_info-pratiques_ed01-2014

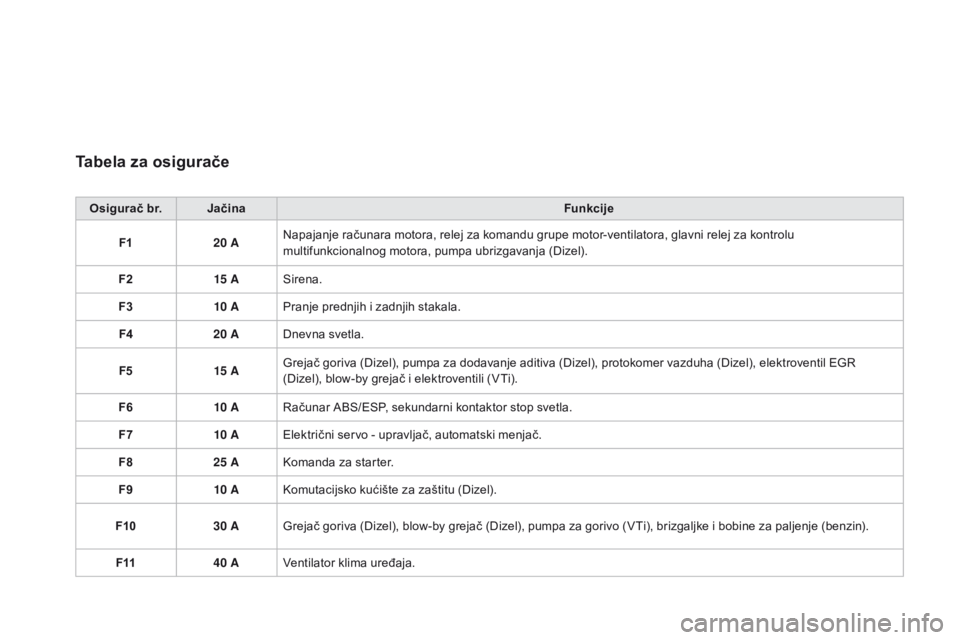

Tabela za osigurače
osigurač br.jač ina Funkcije
F1 20 A
na
pajanje računara motora, relej za komandu grupe motor-ventilatora, glavni relej za kontrolu
multifunkcionalnog motora, pumpa ubrizgavanja (
di
zel).
F2 15 A
sir
ena.
F3 10 APranje prednjih i zadnjih stakala.
F4 20 A
dn
evna svetla.
F5 15 AGrejač goriva (
di
zel), pumpa za dodavanje aditiva (
di
zel), protokomer vazduha (
di
zel), elektroventil e
Gr
(
di
zel), blow-by grejač i elektroventili (VTi).
F6 10 A
ra
čunar a
Bs/esP
, sekundarni kontaktor stop svetla.
F7 10 A
el
ektrični servo - upravljač, automatski menjač.
F8 25 A
ko
manda za starter.
F9 10 A
ko
mutacijsko kućište za zaštitu (
di
zel).
F10 30 AGrejač goriva (
di
zel), blow-by grejač (
di
zel), pumpa za gorivo (VTi), brizgaljke i bobine za paljenje (benzin).
F11 40 AVentilator klima uređaja.
