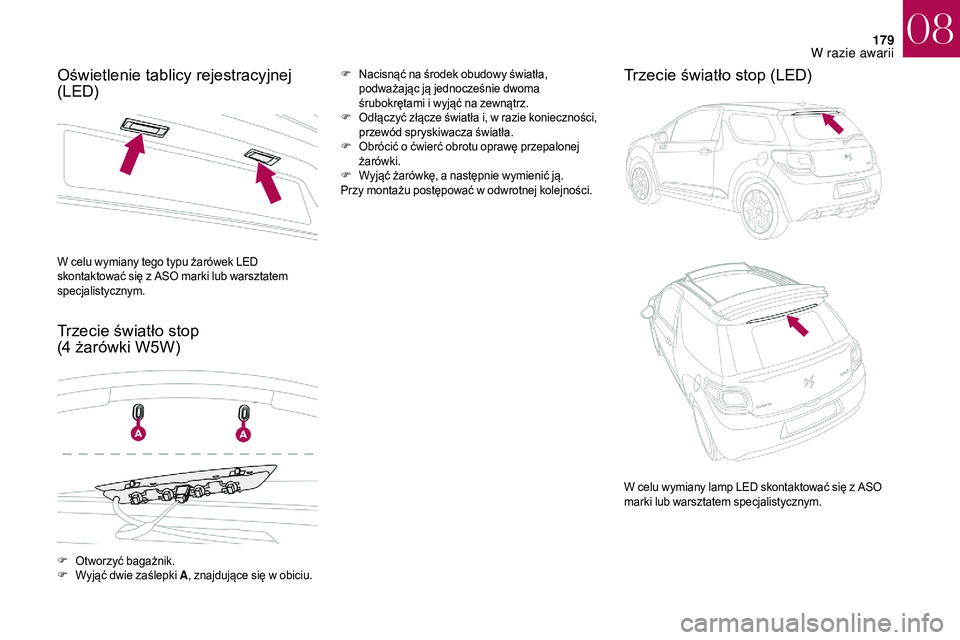

179
Oświetlenie tablicy rejestracyjnej
(LED)
Trzecie światło stop
(4 żarówki W5W)F Nacisnąć na środek obudowy światła, podważając ją jednocześnie dwoma
śrubokrętami i
wyjąć na zewnątrz.
F
O

dłączyć złącze światła i, w razie konieczności,
przewód spryskiwacza światła.
F
O

brócić o ćwierć obrotu oprawę przepalonej
żarówki.
F
W

yjąć żarówkę, a następnie wymienić ją.
Przy montażu postępować w
odwrotnej kolejności.Trzecie światło stop (LED)
W celu wymiany tego typu żarówek LED
skontaktować się z ASO marki lub warsztatem
specjalistycznym.
F
O

tworzyć bagażnik.
F
W

yjąć dwie zaślepki A , znajdujące się w
obiciu. W celu wymiany lamp LED skontaktować się z
ASO
marki lub warsztatem specjalistycznym.
08
W razie awarii

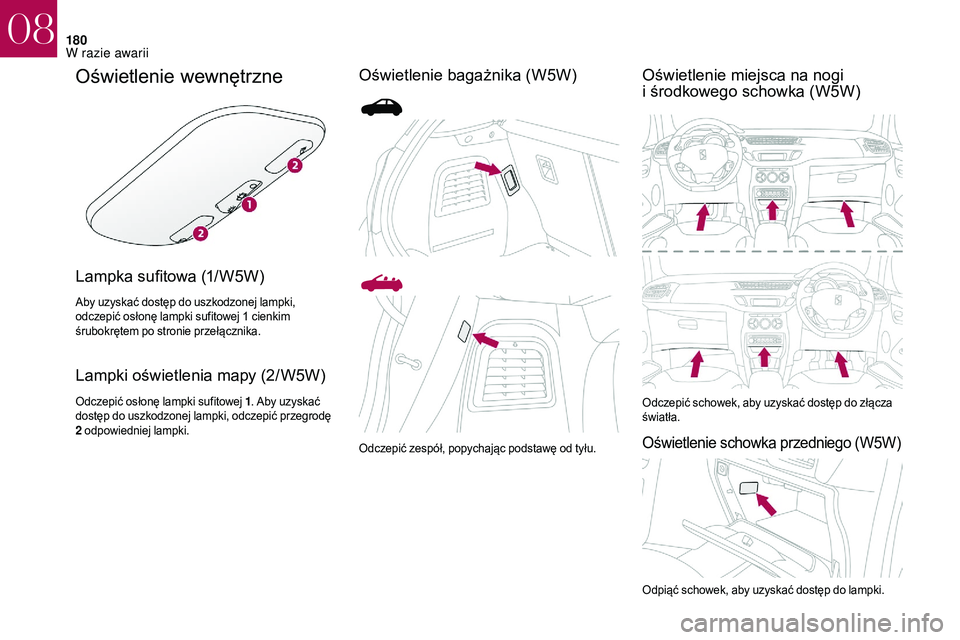

180
Oświetlenie wewnętrzne
Lampka sufitowa (1/W5W)
Aby uzyskać dostęp do uszkodzonej lampki,
odczepić osłonę lampki sufitowej 1 cienkim
śrubokrętem po stronie przełącznika.
Lampki oświetlenia mapy (2/W5W)
Odczepić osłonę lampki sufitowej 1 . Aby uzyskać
dostęp do uszkodzonej lampki, odczepić przegrodę
2


odpowiedniej lampki.
Oświetlenie bagażnika (W5W) Oświetlenie miejsca na nogi i środkowego schowka (W5W)
Odczepić schowek, aby uzyskać dostęp do złącza
światła.
Oświetlenie schowka przedniego (W5W)Odczepić zespół, popychając podstawę od tyłu.
Odpiąć schowek, aby uzyskać dostęp do lampki.
08
W razie awarii

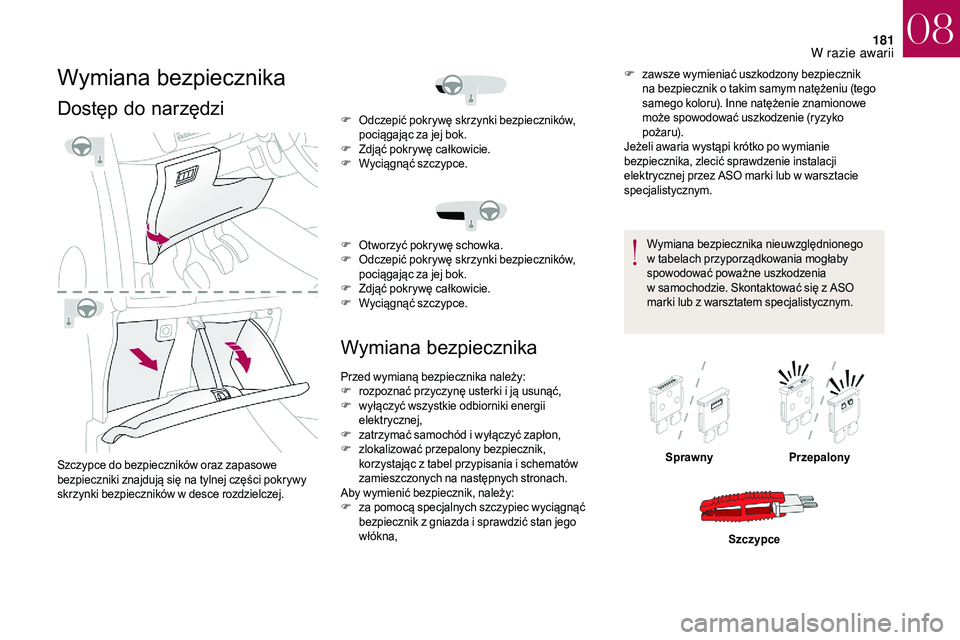

181
Wymiana bezpiecznika
Dostęp do narzędzi
Szczypce do bezpieczników oraz zapasowe
bezpieczniki znajdują się na tylnej części pokrywy
skrzynki bezpieczników w desce rozdzielczej.
Wymiana bezpiecznika
F zawsze wymieniać uszkodzony bezpiecznik na bezpiecznik o takim samym natężeniu (tego
samego koloru). Inne natężenie znamionowe
może spowodować uszkodzenie (ryzyko
pożaru).
Jeżeli awaria wystąpi krótko po wymianie
bezpiecznika, zlecić sprawdzenie instalacji
elektrycznej przez ASO marki lub w
warsztacie
specjalistycznym.
Wymiana bezpiecznika nieuwzględnionego
w
tabelach przyporządkowania mogłaby
spowodować poważne uszkodzenia
w
samochodzie. Skontaktować się z ASO
marki lub z
warsztatem specjalistycznym.
F
O

dczepić pokrywę skrzynki bezpieczników,
pociągając za jej bok.
F
Z

djąć pokrywę całkowicie.
F
W

yciągnąć szczypce.
F
O

tworzyć pokrywę schowka.
F
O

dczepić pokrywę skrzynki bezpieczników,
pociągając za jej bok.
F
Z

djąć pokrywę całkowicie.
F
W

yciągnąć szczypce.
Przed wymianą bezpiecznika należy:
F
r

ozpoznać przyczynę usterki i

ją usunąć,
F
w

yłączyć wszystkie odbiorniki energii
elektrycznej,
F
z

atrzymać samochód i

wyłączyć zapłon,
F
z

lokalizować przepalony bezpiecznik,
korzystając z

tabel przypisania i

schematów
zamieszczonych na następnych stronach.
Aby wymienić bezpiecznik, należy:
F
z

a pomocą specjalnych szczypiec wyciągnąć
bezpiecznik z

gniazda i

sprawdzić stan jego
włókna, Sprawny
Przepalony
Szczypce
08
W razie awarii

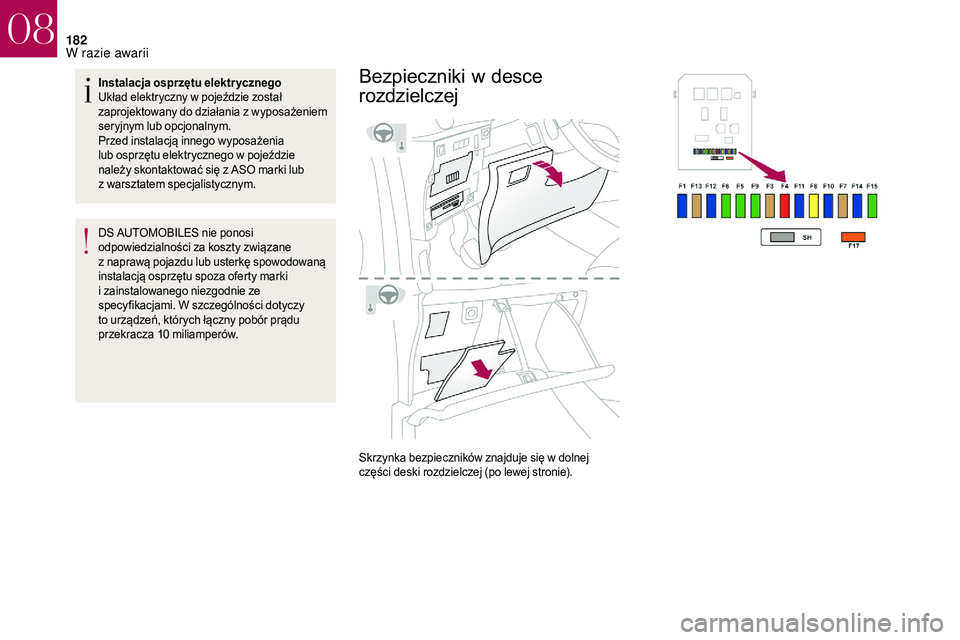

182
Instalacja osprzętu elektrycznego
Układ elektryczny w pojeździe został
zaprojektowany do działania z
wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w
pojeździe
należy skontaktować się z
ASO marki lub
z
warsztatem specjalistycznym.
DS AUTOMOBILES nie ponosi
odpowiedzialności za koszty związane
z
naprawą pojazdu lub usterkę spowodowaną
instalacją osprzętu spoza oferty marki
i
zainstalowanego niezgodnie ze
specyfikacjami. W szczególności dotyczy
to urządzeń, których łączny pobór prądu
przekracza 10
mil

iamperów.Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
c zęści deski rozdzielczej (po lewej stronie).
08
W razie awarii

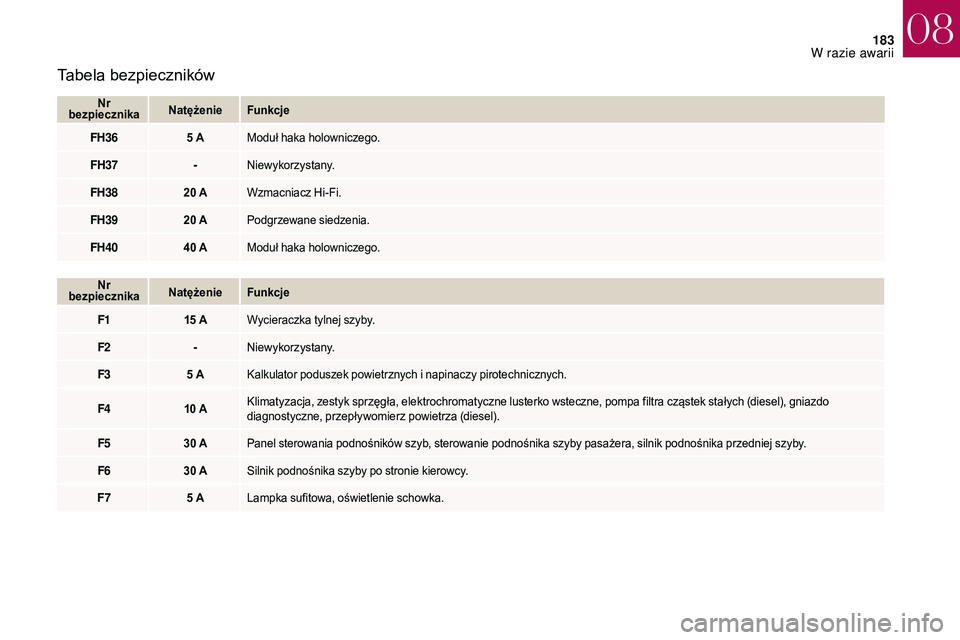

183
Tabela bezpieczników
Nr
bezpiecznika Natężenie
Funkcje
FH36 5
AModuł haka holowniczego.
FH37 -Niewykorzystany.
FH38 20
AWzmacniacz Hi-Fi.
FH39 20
APodgrzewane siedzenia.
FH40 40
AModuł haka holowniczego.
Nr
bezpiecznika Natężenie
Funkcje
F1 15
AWycieraczka tylnej szyby.
F2 -Niewykorzystany.
F3 5
AKalkulator poduszek powietrznych i
napinaczy pirotechnicznych.
F4 10
AKlimatyzacja, zestyk sprzęgła, elektrochromatyczne lusterko wsteczne, pompa filtra cząstek stałych (diesel), gniazdo
diagnostyczne, przepływomierz powietrza (diesel).
F5 30
APanel sterowania podnośników szyb, sterowanie podnośnika szyby pasażera, silnik podnośnika przedniej szyby.
F6 30
ASilnik podnośnika szyby po stronie kierowcy.
F7 5
ALampka sufitowa, oświetlenie schowka.
08
W razie awarii

184
Dach składany ma dwa bezpieczniki.F
A
by odpiąć górny panel bagażnika, pociągnąć
go do dołu, zaczynając od lewej strony.
F
O

dłączyć panel, pochylając go do dołu.
Nr
bezpiecznika Natężenie
Funkcje
F8 20

A Ekran wielofunkcyjny, radio, radionawigacja, kalkulator alarmu, syrena
alarmu.
F9 30

A Gniazdo 12

V, zasilanie wspornika nawigacji przenośnej.
F10 15

A Przełączniki przy kierownicy.
F11 15

A Blokada kierownicy, gniazdo diagnostyczne, kalkulator automatycznej
skrzyni biegów.
F12 15

A Czujnik deszczu/światła, moduł sterujący przyczepy.
F13 5

A Główny zestyk stopu, moduł sterujący silnika.
F14 15

A Kalkulator wspomagania parkowania, kalkulator sterujący poduszek
powietrznych, zestaw wskaźników, klimatyzacja automatyczna, USB
Box, wzmacniacz Hi-Fi.
F15 30

A Ryglowanie.
F16 -Niewykorzystany.
F17 40

A Odmrażanie tylnej szyby i

zewnętrznych lusterek wstecznych.
SH -Zwora PARC.
Bezpieczniki pod tylną półką
F Wymienić bezpieczniki.
08
W razie awarii

185

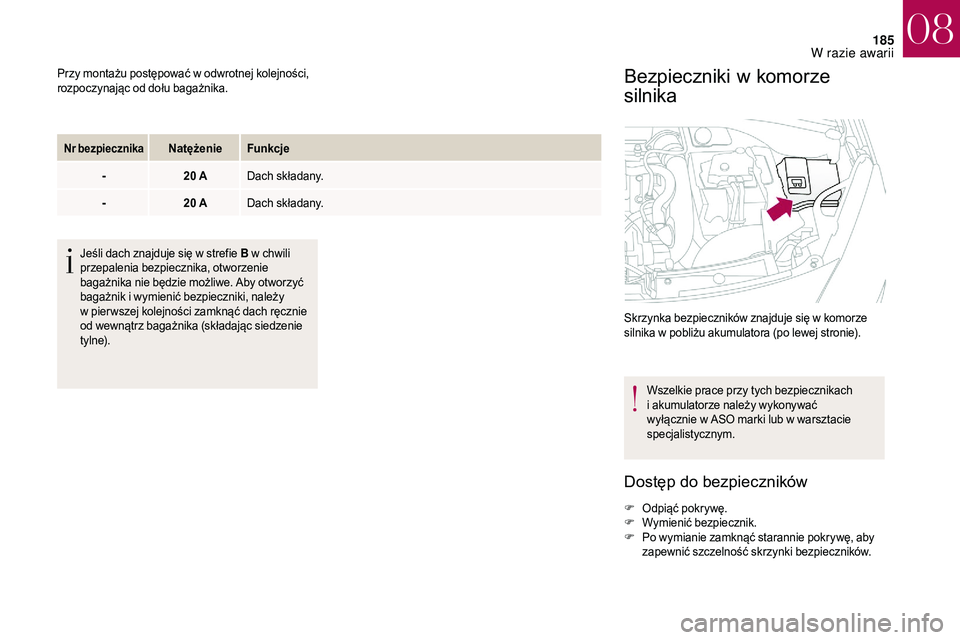

Przy montażu postępować w odwrotnej kolejności,
r ozpoczynając od dołu bagażnika.
Nr bezpiecznikaNatężenie Funkcje
- 20
A Dach składany.
- 20
A Dach składany.
Jeśli dach znajduje się w
strefie B w
chwili
przepalenia bezpiecznika, otworzenie
bagażnika nie będzie możliwe. Aby otworzyć
bagażnik i

wymienić bezpieczniki, należy
w

pier wszej kolejności zamknąć dach ręcznie
od wewnątrz bagażnika (składając siedzenie
t y l n e).
Bezpieczniki w k omorze
silnika
Skrzynka bezpieczników znajduje się w komorze
s ilnika w pobliżu akumulatora (po lewej stronie).
Wszelkie prace przy tych bezpiecznikach
i
akumulatorze należy wykonywać
wyłącznie w
ASO marki lub w warsztacie
specjalistycznym.
Dostęp do bezpieczników
F Odpiąć pokrywę.
F W ymienić bezpiecznik.
F
P

o wymianie zamknąć starannie pokrywę, aby
zapewnić szczelność skrzynki bezpieczników.
08
W razie awarii

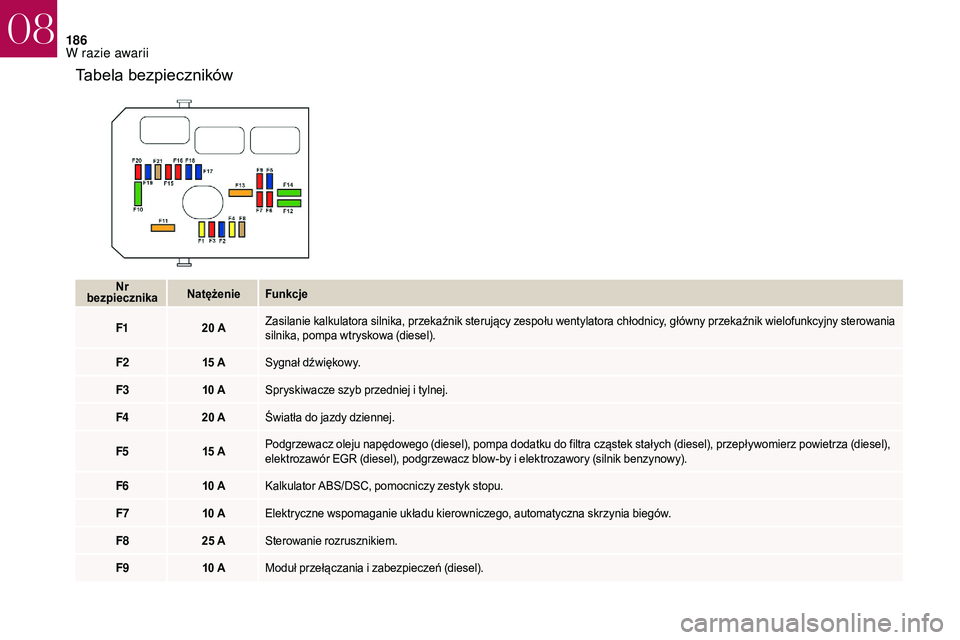

186
Tabela bezpieczników
Nr
bezpiecznika Natężenie
Funkcje
F1 20
AZasilanie kalkulatora silnika, przekaźnik sterujący zespołu wentylatora chłodnicy, główny przekaźnik wielofunkcyjny sterowania
silnika, pompa wtryskowa (diesel).
F2 15
ASygnał dźwiękowy.
F3 10
ASpryskiwacze szyb przedniej i
tylnej.
F4 20
AŚwiatła do jazdy dziennej.
F5 15
APodgrzewacz oleju napędowego (diesel), pompa dodatku do filtra cząstek stałych (diesel), przepływomierz powietrza (diesel),
elektrozawór EGR (diesel), podgrzewacz blow-by i elektrozawory (silnik benzynowy).
F6 10
AKalkulator ABS/DSC, pomocniczy zestyk stopu.
F7 10
AElektryczne wspomaganie układu kierowniczego, automatyczna skrzynia biegów.
F8 25
ASterowanie rozrusznikiem.
F9 10
AModuł przełączania i zabezpieczeń (diesel).
08
W razie awarii

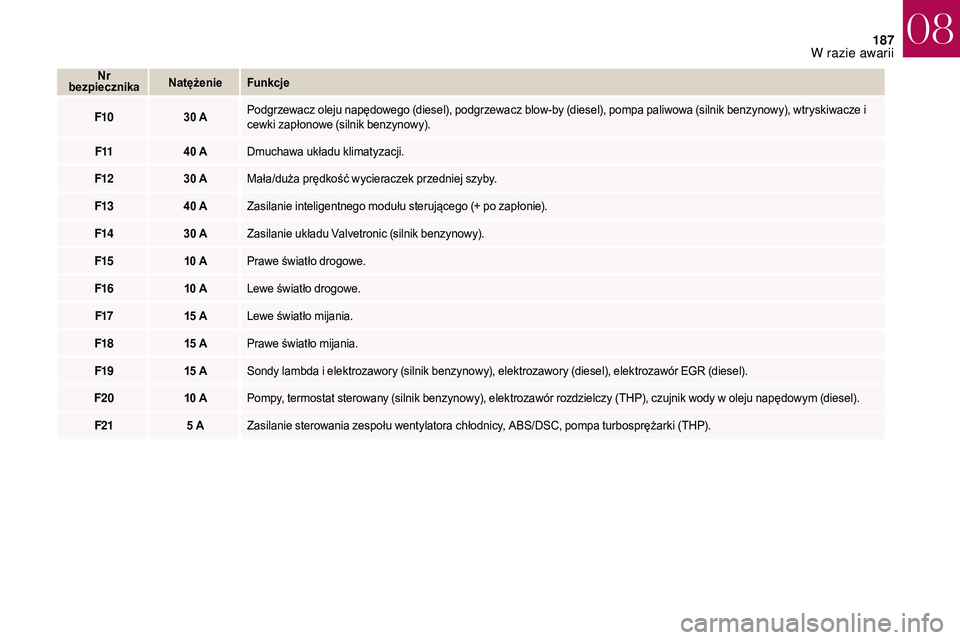

187
Nr
bezpiecznika Natężenie
Funkcje
F10 30
APodgrzewacz oleju napędowego (diesel), podgrzewacz blow-by (diesel), pompa paliwowa (silnik benzynowy), wtryskiwacze i
cewki zapłonowe (silnik benzynowy).
F11 40
ADmuchawa układu klimatyzacji.
F12 30
AMała/duża prędkość wycieraczek przedniej szyby.
F13 40
AZasilanie inteligentnego modułu sterującego (+ po zapłonie).
F14 30
AZasilanie układu Valvetronic (silnik benzynowy).
F15 10
APrawe światło drogowe.
F16 10
ALewe światło drogowe.
F17 15
ALewe światło mijania.
F18 15
APrawe światło mijania.
F19 15
ASondy lambda i
elektrozawory (silnik benzynowy), elektrozawory (diesel), elektrozawór EGR (diesel).
F20 10
APompy, termostat sterowany (silnik benzynowy), elektrozawór rozdzielczy (THP), czujnik wody w oleju napędowym (diesel).
F21 5
AZasilanie sterowania zespołu wentylatora chłodnicy, ABS/DSC, pompa turbosprężarki (THP).
08
W razie awarii

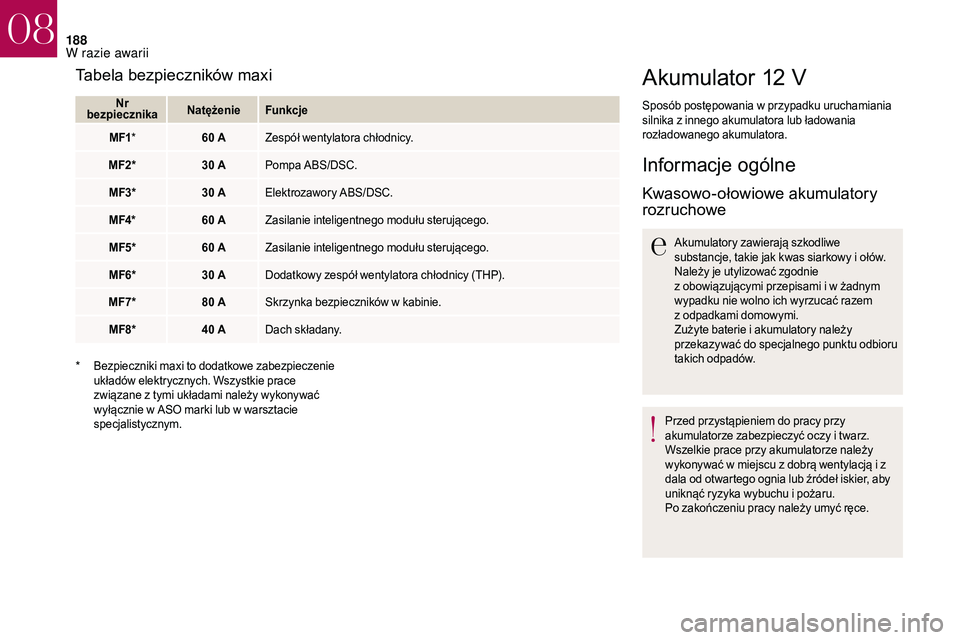

188
Akumulator 12 V
Sposób postępowania w przypadku uruchamiania
s ilnika z i nnego akumulatora lub ładowania
rozładowanego akumulatora.
Informacje ogólne
Kwasowo-ołowiowe akumulatory
rozruchowe
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy i ołów.
Należy je utylizować zgodnie
z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem
z
odpadkami domowymi.
Zużyte baterie i
akumulatory należy
przekazywać do specjalnego punktu odbioru
takich odpadów.
Przed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy i
twarz.
Wszelkie prace przy akumulatorze należy
wykonywać w
miejscu z dobrą wentylacją i z
dala od otwartego ognia lub źródeł iskier, aby
uniknąć ryzyka wybuchu i
pożaru.
Po zakończeniu pracy należy umyć ręce.
Tabela bezpieczników maxi
Nr
bezpiecznika Natężenie
Funkcje
MF1 * 60
AZespół wentylatora chłodnicy.
MF2* 30
APompa ABS/DSC.
MF3* 30
AElektrozawory ABS/DSC.
MF4* 60
AZasilanie inteligentnego modułu sterującego.
MF5* 60
AZasilanie inteligentnego modułu sterującego.
MF6* 30
ADodatkowy zespół wentylatora chłodnicy (THP).
MF7* 80
ASkrzynka bezpieczników w
ka

binie.
MF8* 40
ADach składany.
*

B

ezpieczniki maxi to dodatkowe zabezpieczenie
układów elektrycznych. Wszystkie prace
związane z
tymi układami należy wykonywać
wyłącznie w
ASO marki lub w warsztacie
specjalistycznym.
