Page 241 of 402
239Kontrollen

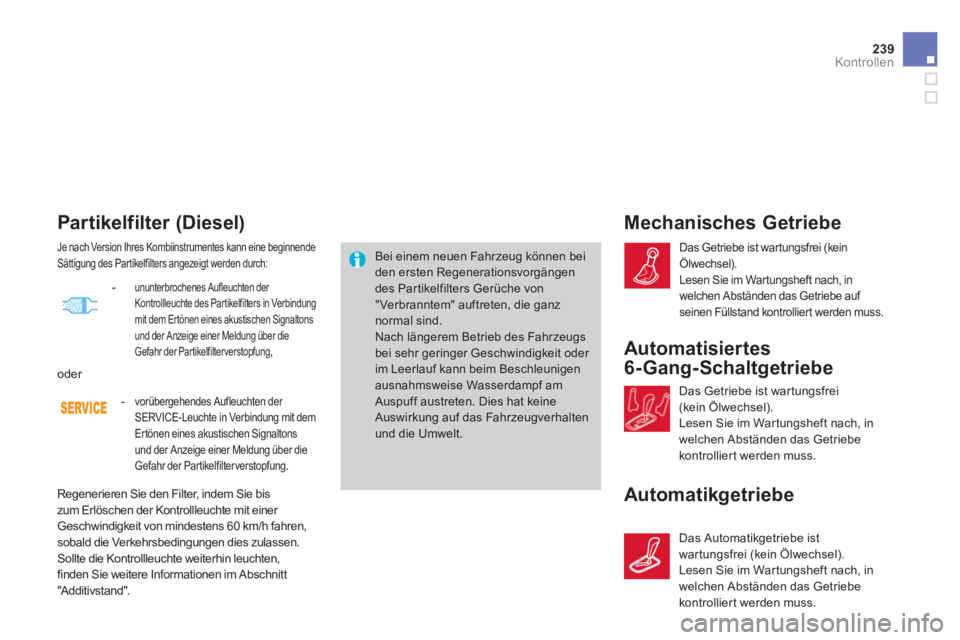

Par tikelfilter (Diesel)
Bei einem neuen Fahrzeug können bei
den ersten Regenerationsvorgängen
des Partikelfilters Gerüche von
"Verbranntem" auftreten, die ganz
normal sind.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am
Auspuff austreten. Dies hat keine
Auswirkung auf das Fahrzeugverhalten
und die Umwelt.
Mechanisches Getriebe
Das Getriebe ist war tungsfrei (kein
Ölwechsel).
Lesen Sie im War tungsheft nach, in
welchen Abständen das Getriebe auf
seinen Füllstand kontrolliert werden muss.
Je nach Version Ihres Kombiinstrumentes kann eine beginnende
Sättigung des Partikelfilters angezeigt werden durch:
Automatisier tes
6-Gang-Schaltgetriebe
Das Getriebe ist war tungsfrei
(kein Ölwechsel).
Lesen Sie im War tungsheft nach, in
welchen Abständen das Getriebe
kontrolliert werden muss.
- vorübergehendes Aufleuchten der
SERVICE-Leuchte in Verbindung mit dem
Ertönen eines akustischen Signaltons
und der Anzeige einer Meldung über die
Gefahr der Partikelfilter verstopfung
.
-
ununterbrochenes Aufleuchten der
Kontrollleuchte des Partikelfilters in Verbindung
mit dem Ertönen eines akustischen Signaltons
und der Anzeige einer Meldung über die
Gefahr der Partikelfilter verstopfung
,
oder
Regenerieren Sie den Filter, indem Sie bis
zum Erlöschen der Kontrollleuchte mit einer
Geschwindigkeit von mindestens 60 km/h fahren,
sobald die Verkehrsbedingungen dies zulassen.
Sollte die Kontrollleuchte weiterhin leuchten,
finden Sie weitere Informationen im Abschnitt
"Additivstand".
Automatikgetriebe
Das Automatikgetriebe ist
wartungsfrei (kein Ölwechsel).
Lesen Sie im War tungsheft nach, in
welchen Abständen das Getriebe
kontrolliert werden muss.
Page 242 of 402

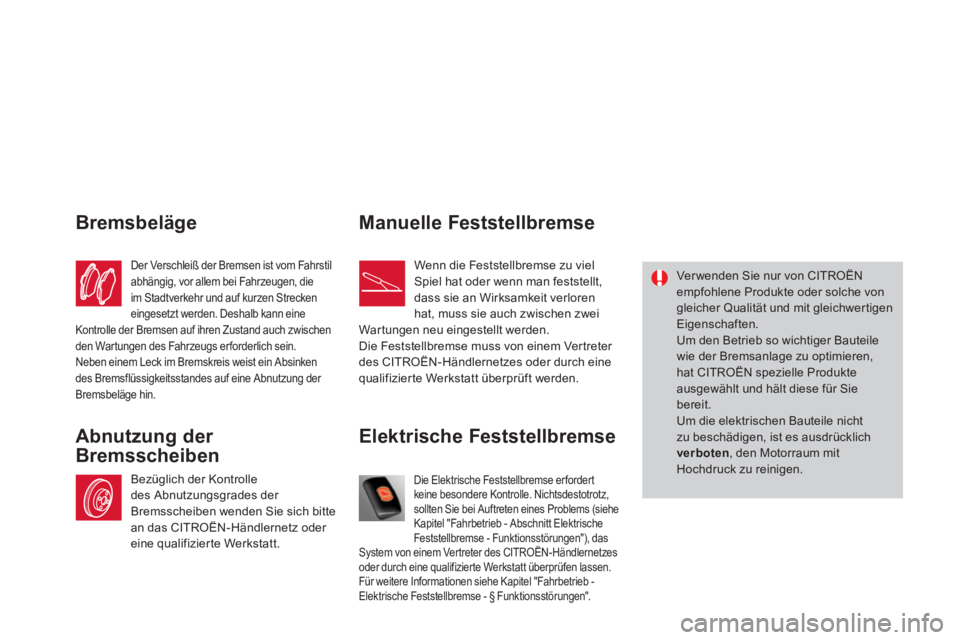

Elektrische Feststellbremse
Die Elektrische Feststellbremse erfordert
keine besondere Kontrolle. Nichtsdestotrotz,
sollten Sie bei Auftreten eines Problems (siehe
Kapitel "Fahrbetrieb - Abschnitt Elektrische
Feststellbremse - Funktionsstörungen"), das
System von einem Vertreter des CITROËN-Händlernetzes
oder durch eine qualifizierte Werkstatt überprüfen lassen.
Für weitere Informationen siehe Kapitel "Fahrbetrieb -
Elektrische Feststellbremse - § Funktionsstörungen".
Ver wenden Sie nur von CITROËN
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile
wie der Bremsanlage zu optimieren,
hat CITROËN spezielle Produkte
ausgewählt und hält diese für Sie
bereit.
Um die elektrischen Bauteile nicht
zu beschädigen, ist es ausdrücklich
verboten
, den Motorraum mit
Hochdruck zu reinigen.
Abnutzung der
Bremsscheiben
Bezüglich der Kontrolle
des Abnutzungsgrades der
Bremsscheiben wenden Sie sich bitte
an das CITROËN-Händlernetz oder
eine qualifizierte Werkstatt.
Manuelle Feststellbremse
Wenn die Feststellbremse zu viel
Spiel hat oder wenn man feststellt,
dass sie an Wirksamkeit verloren
hat, muss sie auch zwischen zwei
Wartungen neu eingestellt werden.
Die Feststellbremse muss von einem Vertreter
des CITROËN-Händlernetzes oder durch eine
qualifizierte Werkstatt überprüft werden.
Bremsbeläge
Der Verschleiß der Bremsen ist vom Fahrstil
abhängig, vor allem bei Fahrzeugen, die
im Stadtverkehr und auf kurzen Strecken
eingesetzt werden. Deshalb kann eine
Kontrolle der Bremsen auf ihren Zustand auch zwischen
den Wartungen des Fahrzeugs er forderlich sein.
Neben einem Leck im Bremskreis weist ein Absinken
des Bremsflüssigkeitsstandes auf eine Abnutzung der
Bremsbeläge hin.
Page 243 of 402
241Kontrollen
Page 244 of 402
011
Praktische Informationen
Page 245 of 402
Page 246 of 402

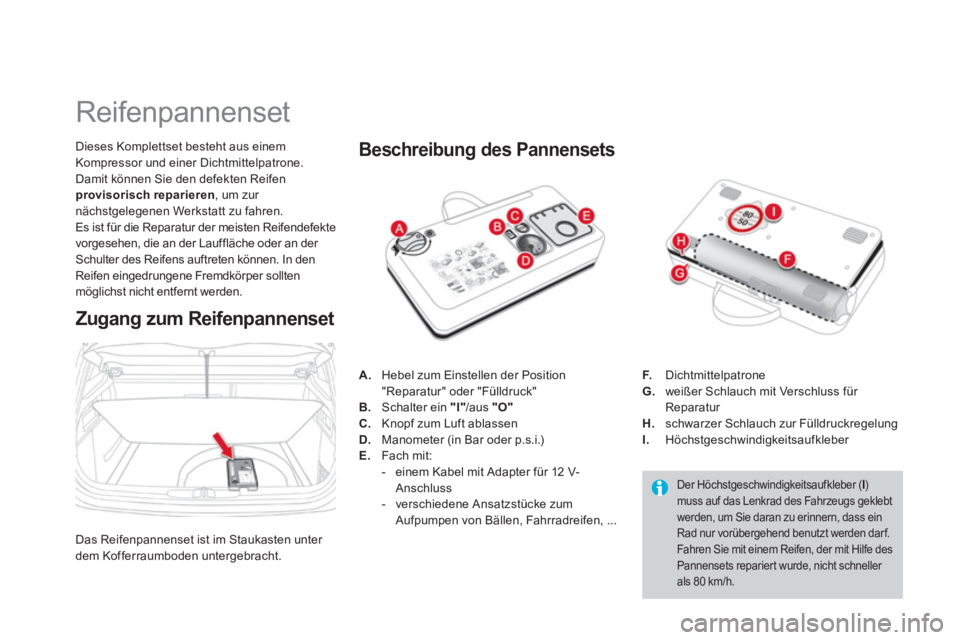

Reifenpannenset
Dieses Komplettset besteht aus einem
Kompressor und einer Dichtmittelpatrone.
Damit können Sie den defekten Reifen
provisorisch reparieren
, um zur
nächstgelegenen Werkstatt zu fahren.
Es ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der
Schulter des Reifens auftreten können. In den
Reifen eingedrungene Fremdkörper sollten
möglichst nicht entfernt werden.
Zugang zum Reifenpannenset
Der Höchstgeschwindigkeitsaufkleber ( I
)
muss auf das Lenkrad des Fahrzeugs geklebt
werden, um Sie daran zu erinnern, dass ein
Rad nur vorübergehend benutzt werden dar f.
Fahren Sie mit einem Reifen, der mit Hilfe des
Pannensets reparier t wurde, nicht schneller
als 80 km/h.
Beschreibung des Pannensets
A.
Hebel zum Einstellen der Position
"Reparatur" oder "Fülldruck"
B.
Schalter ein "I"
/aus "O"
C.
Knopf zum Luft ablassen
D.
Manometer (in Bar oder p.s.i.)
E.
Fach mit:
- einem Kabel mit Adapter für 12 V-
Anschluss
- verschiedene Ansatzstücke zum
Aufpumpen von Bällen, Fahrradreifen, ...
F.
Dichtmittelpatrone
G.
weißer Schlauch mit Verschluss für
Reparatur
H.
schwarzer Schlauch zur Fülldruckregelung
I.
Höchstgeschwindigkeitsaufkleber
Das Reifenpannenset ist im Staukasten unter
dem Kofferraumboden untergebracht.
Page 247 of 402
245Praktische Tipps

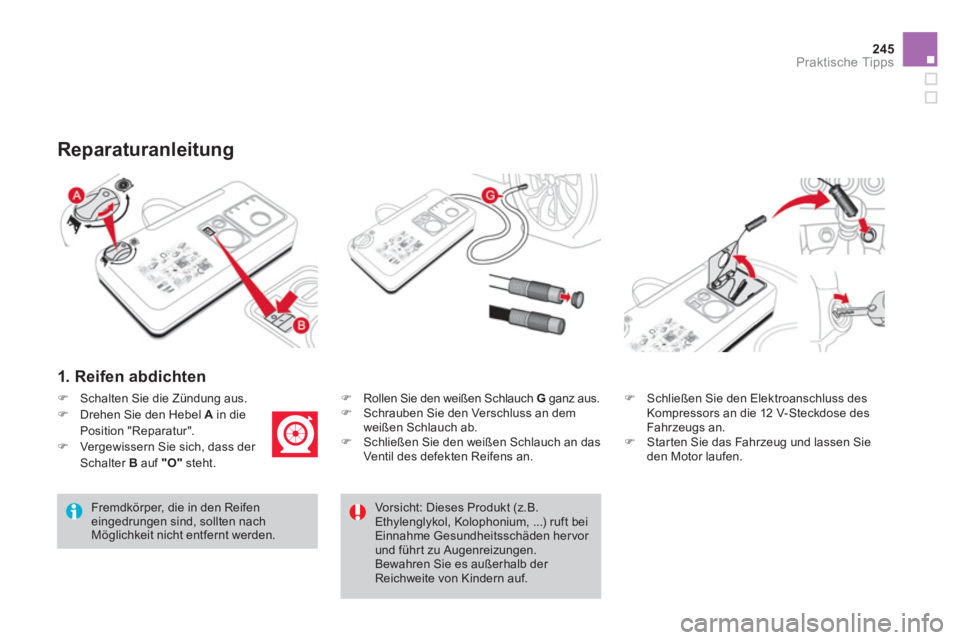

1. Reifen abdichten
)
Rollen Sie den weißen Schlauch G
ganz aus.
)
Schrauben Sie den Verschluss an dem
weißen Schlauch ab.
)
Schließen Sie den weißen Schlauch an das
Ventil des defekten Reifens an.
Reparaturanleitung
Fremdkörper, die in den Reifen
eingedrungen sind, sollten nach
Möglichkeit nicht entfernt werden.
)
Schließen Sie den Elektroanschluss des
Kompressors an die 12 V-Steckdose des
Fahr zeugs an.
)
Starten Sie das Fahrzeug und lassen Sie
den Motor laufen.
)
Schalten Sie die Zündung aus.
)
Drehen Sie den Hebel A
in die
Position "Reparatur".
)
Vergewissern Sie sich, dass der
Schalter B
auf "O"
steht.
Vorsicht: Dieses Produkt (z.B.
Ethylenglykol, Kolophonium, ...) ruft bei
Einnahme Gesundheitsschäden hervor
und führt zu Augenreizungen.
Bewahren Sie es außerhalb der
Reichweite von Kindern auf.
Page 248 of 402
)

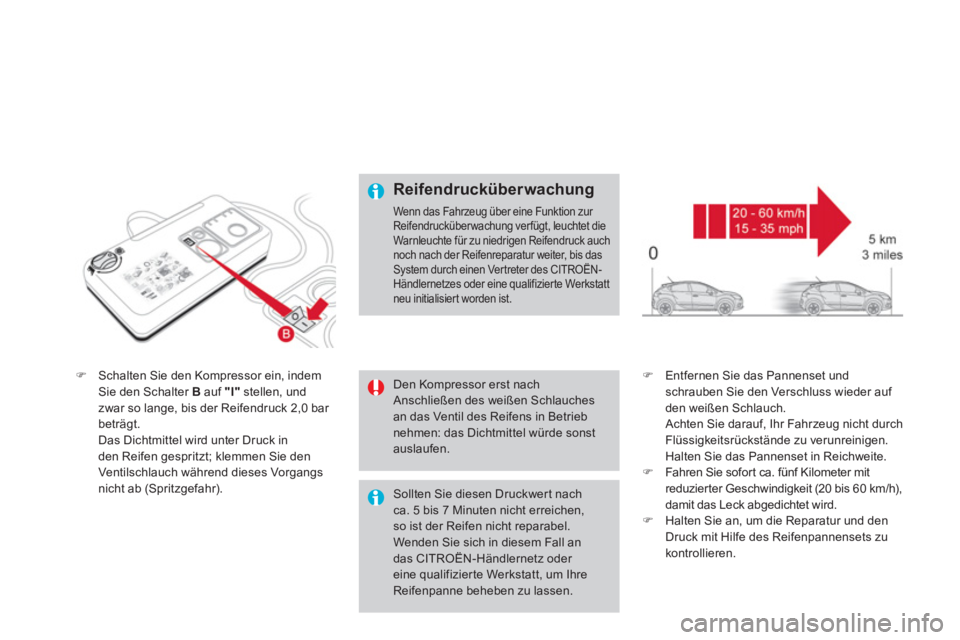

Schalten Sie den Kompressor ein, indem
Sie den Schalter B
auf "I"
stellen, und
zwar so lange, bis der Reifendruck 2,0 bar
beträgt.
Das Dichtmittel wird unter Druck in
den Reifen gespritzt; klemmen Sie den
Ventilschlauch während dieses Vorgangs
nicht ab (Spritzgefahr).
)
Entfernen Sie das Pannenset und
schrauben Sie den Verschluss wieder auf
den weißen Schlauch.
Achten Sie darauf, Ihr Fahrzeug nicht durch
Flüssigkeitsrückstände zu verunreinigen.
Halten Sie das Pannenset in Reichweite.
)
Fahren Sie sofor t ca. fünf Kilometer mit
reduzier ter Geschwindigkeit (20 bis 60 km/h),
damit das Leck abgedichtet wird.
)
Halten Sie an, um die Reparatur und den
Druck mit Hilfe des Reifenpannensets zu
kontrollieren.
Den Kompressor erst nach
Anschließen des weißen Schlauches
an das Ventil des Reifens in Betrieb
nehmen: das Dichtmittel würde sonst
auslaufen.
Reifendrucküberwachung
Wenn das Fahrzeug über eine Funktion zur
Reifendrucküberwachung verfügt, leuchtet die
Warnleuchte für zu niedrigen Reifendruck auch
noch nach der Reifenreparatur weiter, bis das
System durch einen Ver treter des CITROËN-
Händlernetzes oder eine qualifizierte Werkstatt
neu initialisiert worden ist.
Sollten Sie diesen Druckwer t nach
ca. 5 bis 7 Minuten nicht erreichen,
so ist der Reifen nicht reparabel.
Wenden Sie sich in diesem Fall an
das CITROËN-Händlernetz oder
eine qualifizier te Werkstatt, um Ihre
Reifenpanne beheben zu lassen.
Page 249 of 402
247Praktische Tipps

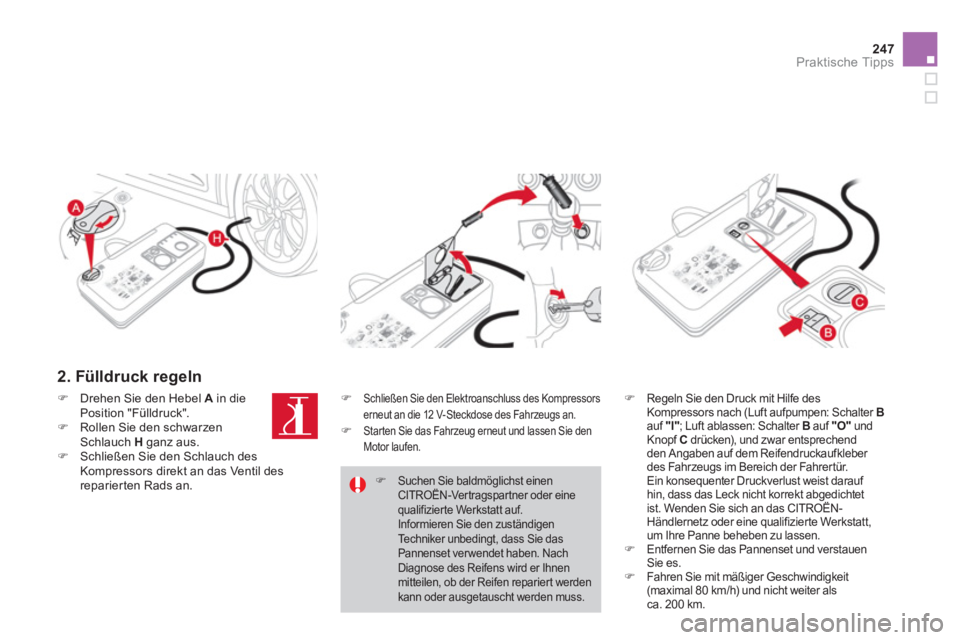

2. Fülldruck regeln
)
Regeln Sie den Druck mit Hilfe des
Kompressors nach (Luft aufpumpen: Schalter B
auf "I"
; Luft ablassen: Schalter B
auf "O"
und
Knopf C
drücken), und zwar entsprechend
den Angaben auf dem Reifendruckaufkleber
des Fahrzeugs im Bereich der Fahrertür.
Ein konsequenter Druckverlust weist darauf
hin, dass das Leck nicht korrekt abgedichtet
ist. Wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifizierte Werkstatt,
um Ihre Panne beheben zu lassen.
) Entfernen Sie das Pannenset und verstauen
Sie es.
) Fahren Sie mit mäßiger Geschwindigkeit
(maximal 80 km/h) und nicht weiter als
ca. 200 km.
)
Drehen Sie den Hebel A
in die
Position "Fülldruck".
)
Rollen Sie den schwarzen
Schlauch H
ganz aus.
)
Schließen Sie den Schlauch des
Kompressors direkt an das Ventil des
reparier ten Rads an.
)
Schließen Sie den Elektroanschluss des Kompressors
erneut an die 12 V-Steckdose des Fahrzeugs an.
)
Starten Sie das Fahrzeug erneut und lassen Sie den
Motor laufen.
)
Suchen Sie baldmöglichst einen
CITROËN-Vertragspartner oder eine
qualifizier te Werkstatt auf.
Informieren Sie den zuständigen
Techniker unbedingt, dass Sie das
Pannenset ver wendet haben. Nach
Diagnose des Reifens wird er Ihnen
mitteilen, ob der Reifen repariert werden
kann oder ausgetauscht werden muss.
Page 250 of 402

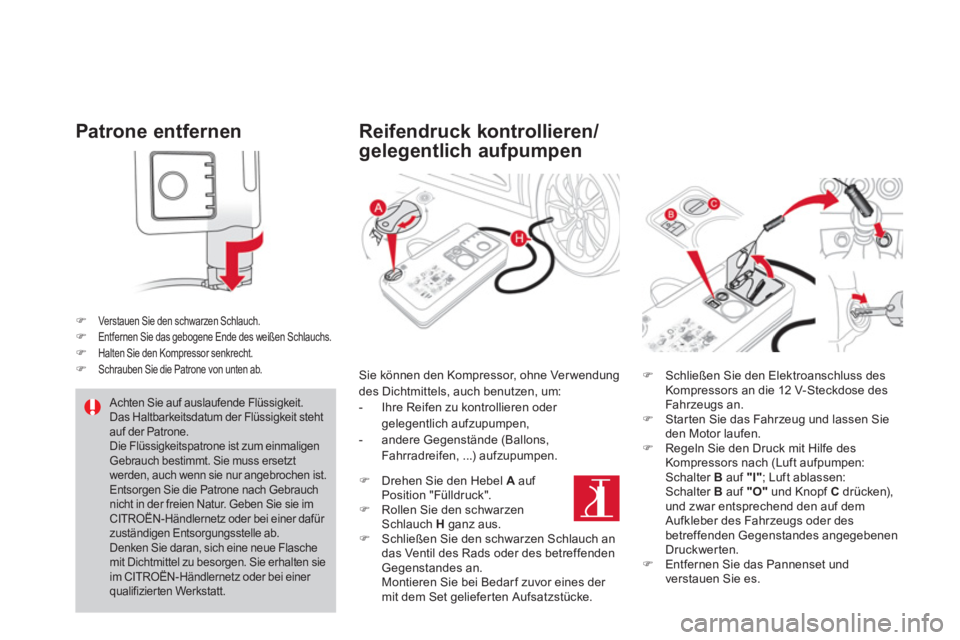

Patrone entfernen
)
Verstauen Sie den schwarzen Schlauch.
) Entfernen Sie das gebogene Ende des weißen Schlauchs.
) Halten Sie den Kompressor senkrecht.
) Schrauben Sie die Patrone von unten ab.
Reifendruck kontrollieren/
gelegentlich aufpumpen
Achten Sie auf auslaufende Flüssigkeit.
Das Haltbarkeitsdatum der Flüssigkeit steht
auf der Patrone.
Die Flüssigkeitspatrone ist zum einmaligen
Gebrauch bestimmt. Sie muss ersetzt
werden, auch wenn sie nur angebrochen ist.
Entsorgen Sie die Patrone nach Gebrauch
nicht in der freien Natur. Geben Sie sie im
CITROËN-Händlernetz oder bei einer dafür
zuständigen Entsorgungsstelle ab.
Denken Sie daran, sich eine neue Flasche
mit Dichtmittel zu besorgen. Sie erhalten sie
im CITROËN-Händlernetz oder bei einer
qualifizierten Werkstatt.
Sie können den Kompressor, ohne Ver wendung
des Dichtmittels, auch benutzen, um:
- Ihre Reifen zu kontrollieren oder
gelegentlich aufzupumpen,
- andere Gegenstände (Ballons,
Fahrradreifen, ...) aufzupumpen.
)
Schließen Sie den Elektroanschluss des
Kompressors an die 12 V-Steckdose des
Fahrzeugs an.
)
Starten Sie das Fahrzeug und lassen Sie
den Motor laufen.
)
Regeln Sie den Druck mit Hilfe des
Kompressors nach (Luft aufpumpen:
Schalter B
auf "I"
; Luft ablassen:
Schalter B
auf "O"
und Knopf C
drücken),
und zwar entsprechend den auf dem
Aufkleber des Fahrzeugs oder des
betreffenden Gegenstandes angegebenen
Druckwerten.
)
Entfernen Sie das Pannenset und
verstauen Sie es.
)
Drehen Sie den Hebel A
auf
Position "Fülldruck".
)
Rollen Sie den schwarzen
Schlauch H
ganz aus.
)
Schließen Sie den schwarzen Schlauch an
das Ventil des Rads oder des betreffenden
Gegenstandes an.
Montieren Sie bei Bedar f zuvor eines der
mit dem Set gelieferten Aufsatzstücke.
