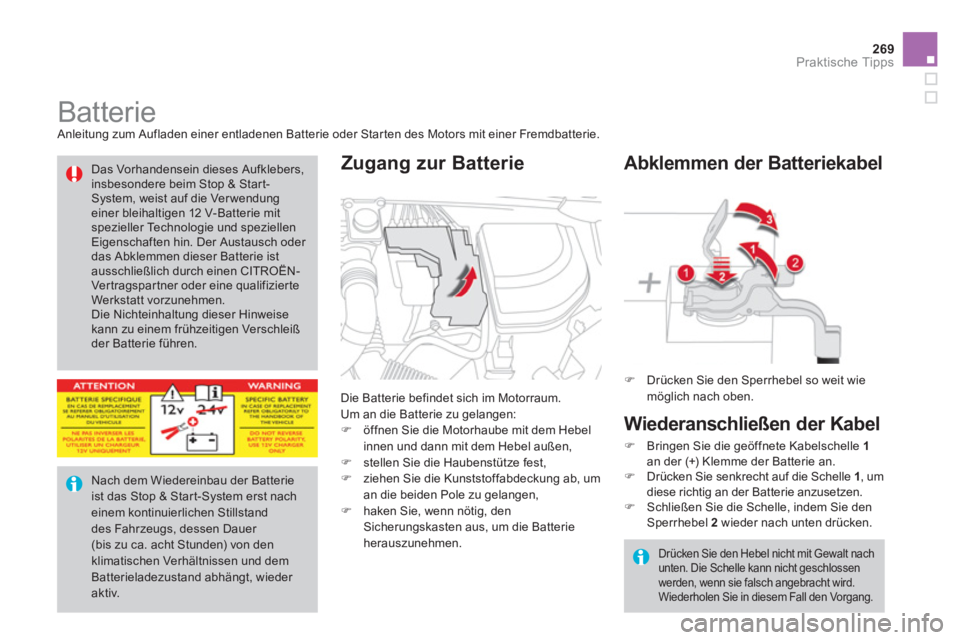

269Praktische Tipps
Batterie
Anleitung zum Aufladen einer entladenen Batterie oder Star ten des Motors mit einer Fremdbatterie.
Die Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:
)
öffnen Sie die Motorhaube mit dem Hebel
innen und dann mit dem Hebel außen,
)
stellen Sie die Haubenstütze fest,
)
ziehen Sie die Kunststoffabdeckung ab, um
an die beiden Pole zu gelangen,
)
haken Sie, wenn nötig, den
Sicherungskasten aus, um die Batterie
herauszunehmen.
Zugang zur Batterie
)
Drücken Sie den Sperrhebel so weit wie
möglich nach oben.
Abklemmen der Batteriekabel
Nach dem Wiedereinbau der Batterie
ist das Stop & Star t-System erst nach
einem kontinuierlichen Stillstand
des Fahrzeugs, dessen Dauer
(bis zu ca. acht Stunden) von den
klimatischen Verhältnissen und dem
Batterieladezustand abhängt, wieder
aktiv.
Das Vorhandensein dieses Aufklebers,
insbesondere beim Stop & Star t-
System, weist auf die Ver wendung
einer bleihaltigen 12 V-Batterie mit
spezieller Technologie und speziellen
Eigenschaften hin. Der Austausch oder
das Abklemmen dieser Batterie ist
ausschließlich durch einen CITROËN-
Vertragspartner oder eine qualifizierte
Werkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise
kann zu einem frühzeitigen Verschleiß
der Batterie führen.
Wiederanschließen der Kabel
)
Bringen Sie die geöffnete Kabelschelle 1
an der (+) Klemme der Batterie an.
)
Drücken Sie senkrecht auf die Schelle 1
, um
diese richtig an der Batterie anzusetzen.
)
Schließen Sie die Schelle, indem Sie den
Sperrhebel 2
wieder nach unten drücken.
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.
Page 272 of 402
)

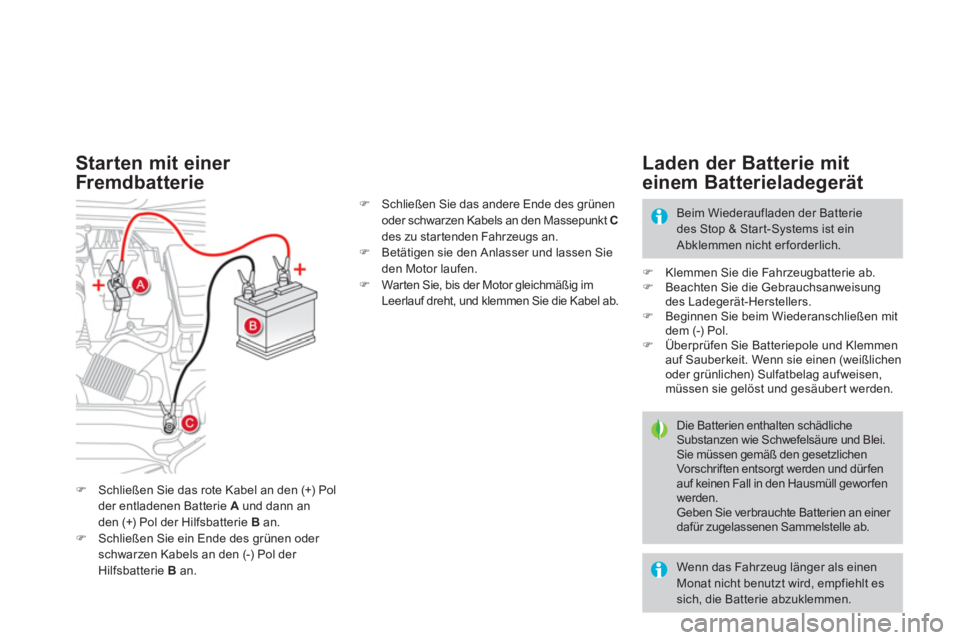

Schließen Sie das rote Kabel an den (+) Pol
der entladenen Batterie A
und dann an
den (+) Pol der Hilfsbatterie B
an.
)
Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der
Hilfsbatterie B
an.
)
Schließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des zu startenden Fahrzeugs an.
)
Betätigen sie den Anlasser und lassen Sie
den Motor laufen.
)
War ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie die Kabel ab.
Laden der Batterie mit
einem Batterieladegerät
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und Blei.
Sie müssen gemäß den gesetzlichen
Vorschriften entsorgt werden und dürfen
auf keinen Fall in den Hausmüll gewor fen
werden.
Geben Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab.
)
Klemmen Sie die Fahrzeugbatterie ab.
)
Beachten Sie die Gebrauchsanweisung
des Ladegerät-Herstellers.
)
Beginnen Sie beim Wiederanschließen mit
dem (-) Pol.
)
Überprüfen Sie Batteriepole und Klemmen
auf Sauberkeit. Wenn sie einen (weißlichen
oder grünlichen) Sulfatbelag aufweisen,
müssen sie gelöst und gesäubert werden.
Beim Wiederaufladen der Batterie
des Stop & Star t-Systems ist ein
Abklemmen nicht erforderlich.
Wenn das Fahrzeug länger als einen
Monat nicht benutzt wird, empfiehlt es
sich, die Batterie abzuklemmen.
Starten mit einer
Fremdbatterie
Page 273 of 402
271Praktische Tipps

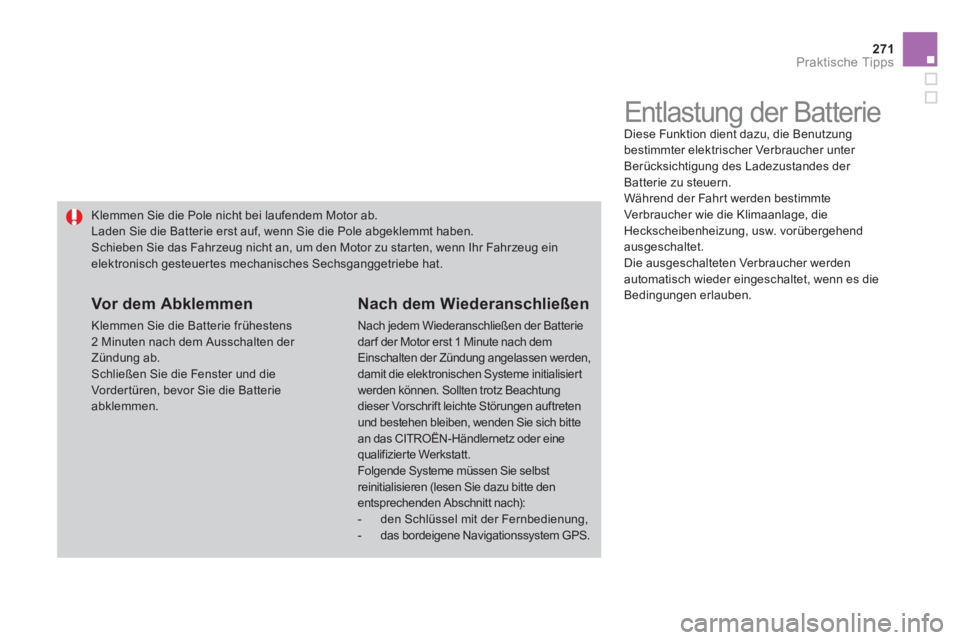

Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der
Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorübergehend
ausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben. Klemmen Sie die Pole nicht bei laufendem Motor ab.
Laden Sie die Batterie erst auf, wenn Sie die Pole abgeklemmt haben.
Schieben Sie das Fahrzeug nicht an, um den Motor zu starten, wenn Ihr Fahrzeug ein
elektronisch gesteuertes mechanisches Sechsganggetriebe hat.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens
2 Minuten nach dem Ausschalten der
Zündung ab.
Schließen Sie die Fenster und die
Vordertüren, bevor Sie die Batterie
abklemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie
dar f der Motor erst 1 Minute nach dem
Einschalten der Zündung angelassen werden,
damit die elektronischen Systeme initialisier t
werden können. Sollten trotz Beachtung
dieser Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich bitte
an das CITROËN-Händlernetz oder eine
qualifizierte Werkstatt.
Folgende Systeme müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte den
entsprechenden Abschnitt nach):
- den Schlüssel mit der Fernbedienung,
- das bordeigene Navigationssystem GPS.
Page 274 of 402

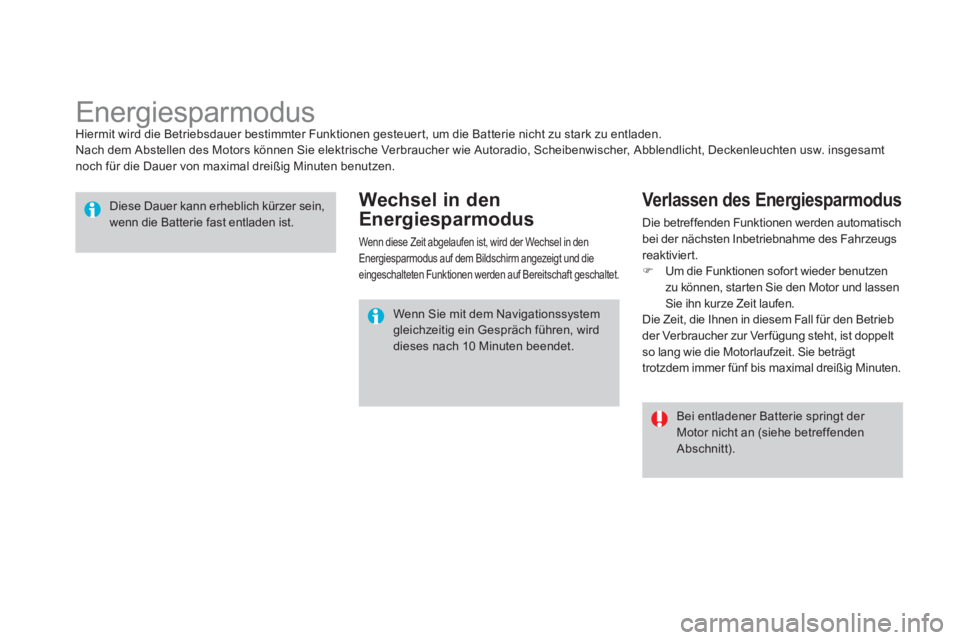

Energiesparmodus
Hiermit wird die Betriebsdauer bestimmter Funktionen gesteuer t, um die Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Autoradio, Scheibenwischer, Abblendlicht, Deckenleuchten usw. insgesamt
noch für die Dauer von maximal dreißig Minuten benutzen.
Diese Dauer kann erheblich kürzer sein,
wenn die Batterie fast entladen ist.
Bei entladener Batterie springt der
Motor nicht an (siehe betreffenden
Abschnitt). Wenn Sie mit dem Navigationssystem
gleichzeitig ein Gespräch führen, wird
dieses nach 10 Minuten beendet.
Wechsel in den
Energiesparmodus
Wenn diese Zeit abgelaufen ist, wird der Wechsel in den
Energiesparmodus auf dem Bildschirm angezeigt und die
eingeschalteten Funktionen werden auf Bereitschaft geschaltet.
Verlassen des Energiesparmodus
Die betreffenden Funktionen werden automatisch
bei der nächsten Inbetriebnahme des Fahrzeugs
reaktiviert.
)
Um die Funktionen sofort wieder benutzen
zu können, star ten Sie den Motor und lassen
Sie ihn kurze Zeit laufen.
Die Zeit, die Ihnen in diesem Fall für den Betrieb
der Verbraucher zur Ver fügung steht, ist doppelt
so lang wie die Motorlaufzeit. Sie beträgt
trotzdem immer fünf bis maximal dreißig Minuten.
Page 275 of 402
273Praktische Tipps

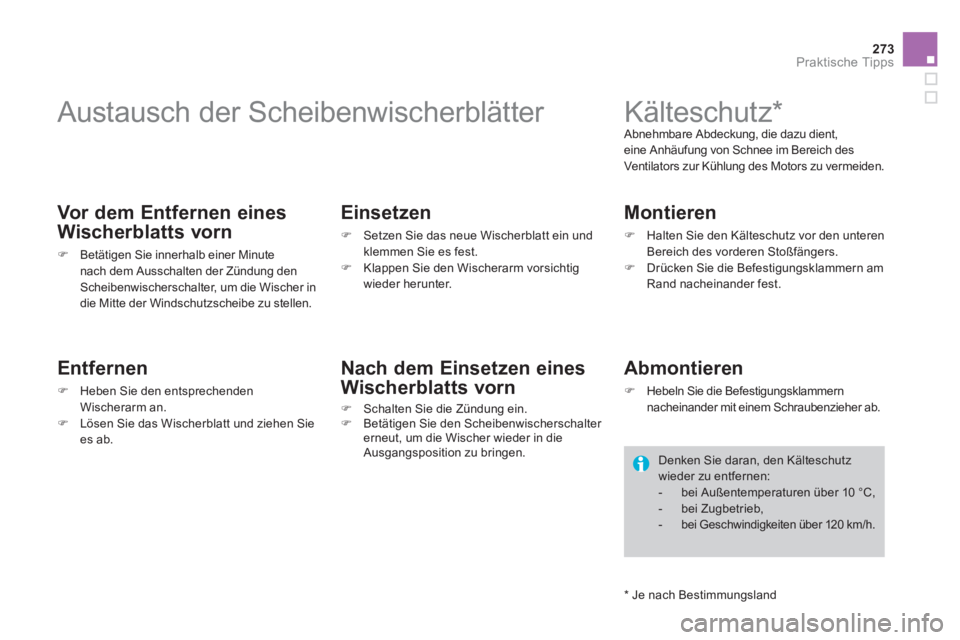

Austausch der Scheibenwischerblätter
Vor dem Entfernen eines
Wischerblatts vorn
)
Betätigen Sie innerhalb einer Minute
nach dem Ausschalten der Zündung den
Scheibenwischerschalter, um die Wischer in
die Mitte der Windschutzscheibe zu stellen.
Entfernen
)
Heben Sie den entsprechenden
Wischerarm an.
)
Lösen Sie das Wischerblatt und ziehen Sie
es ab.
Einsetzen
)
Setzen Sie das neue Wischerblatt ein und
klemmen Sie es fest.
)
Klappen Sie den Wischerarm vorsichtig
wieder herunter.
Nach dem Einsetzen eines
Wischerblatts vorn
)
Schalten Sie die Zündung ein.
)
Betätigen Sie den Scheibenwischerschalter
erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.
Kälteschutz *
Abnehmbare Abdeckung, die dazu dient,
eine Anhäufung von Schnee im Bereich des
Ventilators zur Kühlung des Motors zu vermeiden.
Montieren
)
Halten Sie den Kälteschutz vor den unteren
Bereich des vorderen Stoßfängers.
)
Drücken Sie die Befestigungsklammern am
Rand nacheinander fest.
Abmontieren
)
Hebeln Sie die Befestigungsklammern
nacheinander mit einem Schraubenzieher ab.
* Je nach Bestimmungsland Denken Sie daran, den Kälteschutz
wieder zu entfernen:
- bei Außentemperaturen über 10 °C,
- bei Zugbetrieb,
-
bei Geschwindigkeiten über 120 km/h.
Page 276 of 402

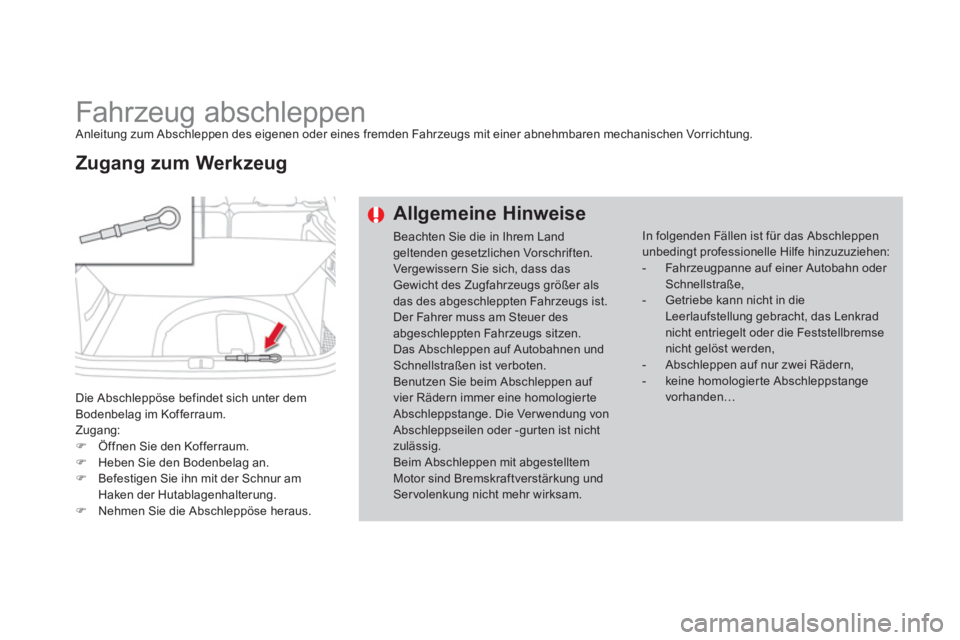

Fahrzeug abschleppen
Anleitung zum Abschleppen des eigenen oder eines fremden Fahrzeugs mit einer abnehmbaren mechanischen Vorrichtung.
Die Abschleppöse befindet sich unter dem
Bodenbelag im Kofferraum.
Zugang:
)
Öffnen Sie den Kofferraum.
)
Heben Sie den Bodenbelag an.
)
Befestigen Sie ihn mit der Schnur am
Haken der Hutablagenhalterung.
)
Nehmen Sie die Abschleppöse heraus.
Zugang zum Werkzeug
Allgemeine Hinweise
Beachten Sie die in Ihrem Land
geltenden gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das
Gewicht des Zugfahrzeugs größer als
das des abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs sitzen.
Das Abschleppen auf Autobahnen und
Schnellstraßen ist verboten.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologier te
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gur ten ist nicht
zulässig.
Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Ser volenkung nicht mehr wirksam. In folgenden Fällen ist für das Abschleppen
unbedingt professionelle Hilfe hinzuzuziehen:
- Fahrzeugpanne auf einer Autobahn oder
Schnellstraße,
- Getriebe kann nicht in die
Leerlaufstellung gebracht, das Lenkrad
nicht entriegelt oder die Feststellbremse
nicht gelöst werden,
- Abschleppen auf nur zwei Rädern,
- keine homologier te Abschleppstange
vorhanden…
Page 277 of 402
275Praktische Tipps
)

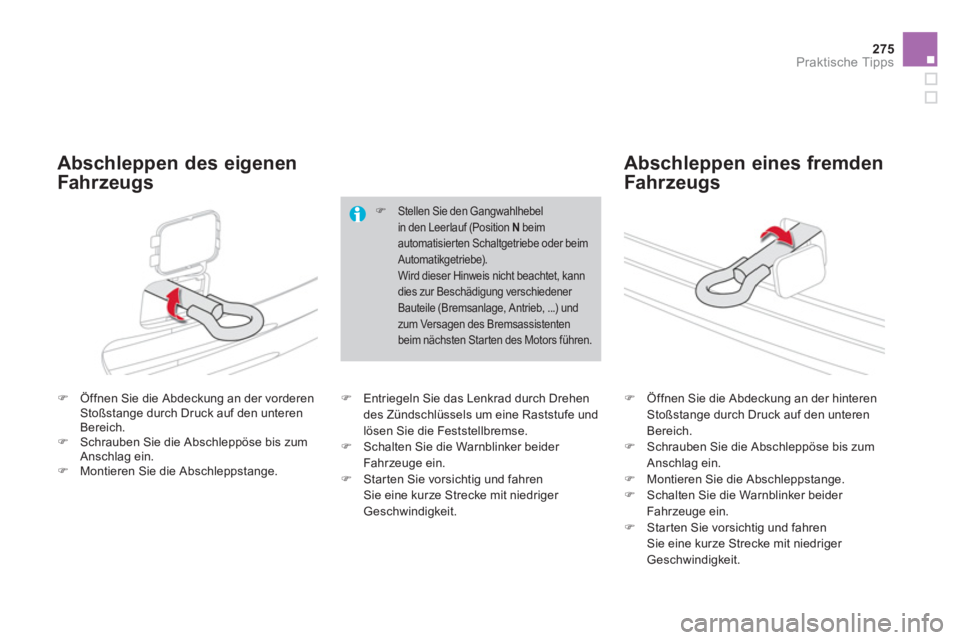

Öffnen Sie die Abdeckung an der vorderen
Stoßstange durch Druck auf den unteren
Bereich.
)
Schrauben Sie die Abschleppöse bis zum
Anschlag ein.
)
Montieren Sie die Abschleppstange.
)
Öffnen Sie die Abdeckung an der hinteren
Stoßstange durch Druck auf den unteren
Bereich.
)
Schrauben Sie die Abschleppöse bis zum
Anschlag ein.
)
Montieren Sie die Abschleppstange.
)
Schalten Sie die Warnblinker beider
Fahrzeuge ein.
)
Starten Sie vorsichtig und fahren
Sie eine kurze Strecke mit niedriger
Geschwindigkeit.
Abschleppen des eigenen
Fahr zeugs
Abschleppen eines fremden
Fahr zeugs
)
Stellen Sie den Gangwahlhebel
in den Leerlauf (Position N
beim
automatisierten Schaltgetriebe oder beim
Automatikgetriebe).
Wird dieser Hinweis nicht beachtet, kann
dies zur Beschädigung verschiedener
Bauteile (Bremsanlage, Antrieb, ...) und
zum Versagen des Bremsassistenten
beim nächsten Star ten des Motors führen.
)
Entriegeln Sie das Lenkrad durch Drehen
des Zündschlüssels um eine Raststufe und
lösen Sie die Feststellbremse.
)
Schalten Sie die Warnblinker beider
Fahrzeuge ein.
)
Starten Sie vorsichtig und fahren
Sie eine kurze Strecke mit niedriger
Geschwindigkeit.
Page 278 of 402

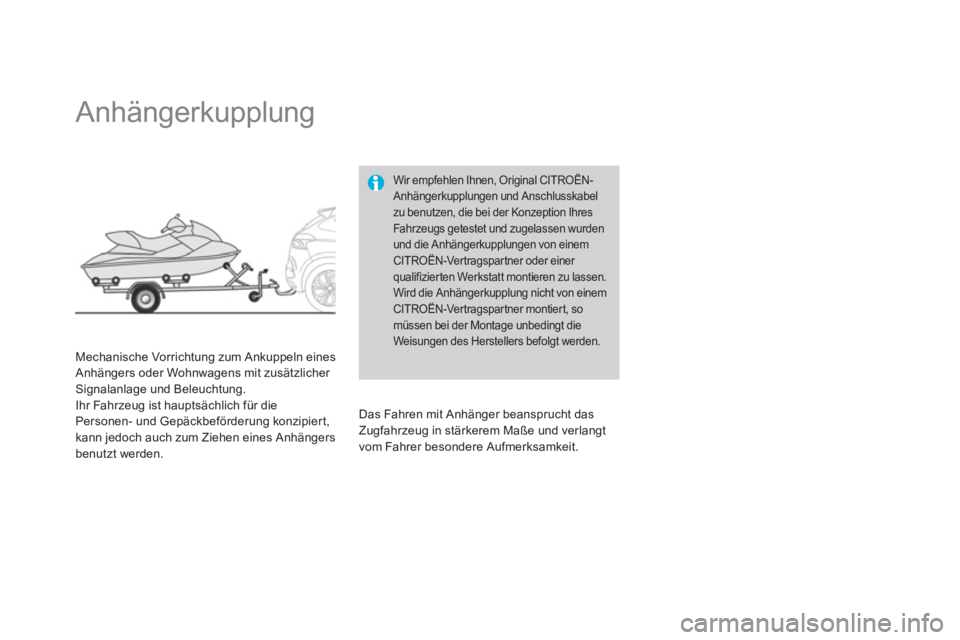

Anhängerkupplung
Mechanische Vorrichtung zum Ankuppeln eines
Anhängers oder Wohnwagens mit zusätzlicher
Signalanlage und Beleuchtung.
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung konzipier t,
kann jedoch auch zum Ziehen eines Anhängers
benutzt werden.
Wir empfehlen Ihnen, Original CITROËN-
Anhängerkupplungen und Anschlusskabel
zu benutzen, die bei der Konzeption Ihres
Fahrzeugs getestet und zugelassen wurden
und die Anhängerkupplungen von einem
CITROËN-Vertragspartner oder einer
qualifizierten Werkstatt montieren zu lassen.
Wird die Anhängerkupplung nicht von einem
CITROËN-Vertragspartner montiert, so
müssen bei der Montage unbedingt die
Weisungen des Herstellers befolgt werden.
Das Fahren mit Anhänger beansprucht das
Zugfahrzeug in stärkerem Maße und verlangt
vom Fahrer besondere Aufmerksamkeit.
Page 279 of 402
277Praktische Tipps

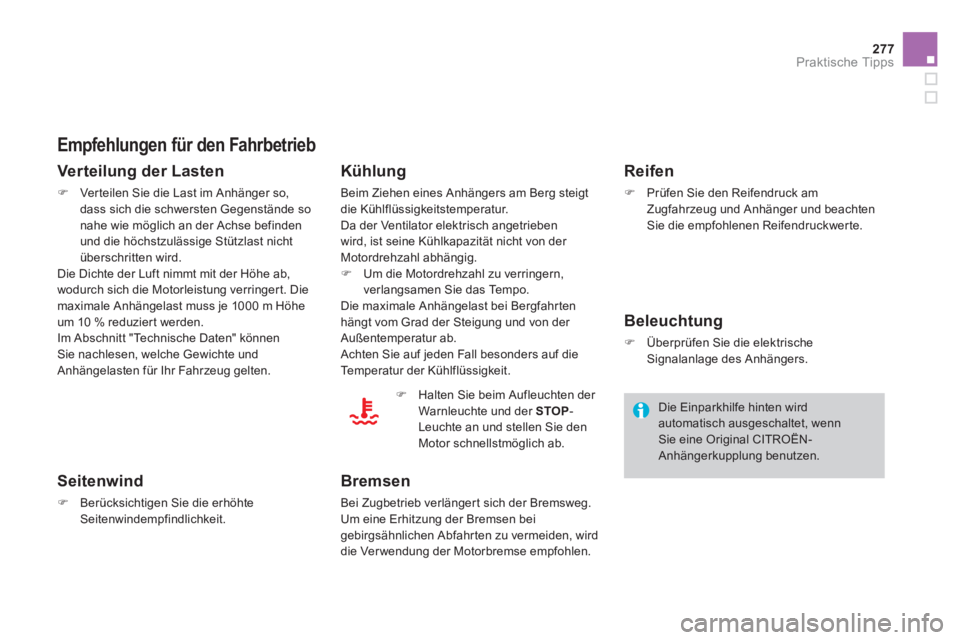

Die Einparkhilfe hinten wird
automatisch ausgeschaltet, wenn
Sie eine Original CITROËN-
Anhängerkupplung benutzen.
Empfehlungen für den Fahrbetrieb
Verteilung der Lasten
)
Ver teilen Sie die Last im Anhänger so,
dass sich die schwersten Gegenstände so
nahe wie möglich an der Achse befinden
und die höchstzulässige Stützlast nicht
überschritten wird.
Die Dichte der Luft nimmt mit der Höhe ab,
wodurch sich die Motorleistung verringer t. Die
maximale Anhängelast muss je 1000 m Höhe
um 10 % reduziert werden.
Im Abschnitt "Technische Daten" können
Sie nachlesen, welche Gewichte und
Anhängelasten für Ihr Fahrzeug gelten.
Seitenwind
)
Berücksichtigen Sie die erhöhte
Seitenwindempfindlichkeit.
Kühlung
Beim Ziehen eines Anhängers am Berg steigt
die Kühlflüssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von der
Motordrehzahl abhängig.
)
Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Die maximale Anhängelast bei Bergfahr ten
hängt vom Grad der Steigung und von der
Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf die
Temperatur der Kühlflüssigkeit.
Bremsen
Bei Zugbetrieb verlängert sich der Bremsweg.
Um eine Erhitzung der Bremsen bei
gebirgsähnlichen Abfahrten zu vermeiden, wird
die Ver wendung der Motorbremse empfohlen.
Reifen
)
Prüfen Sie den Reifendruck am
Zugfahrzeug und Anhänger und beachten
Sie die empfohlenen Reifendruckwerte.
Beleuchtung
)
Überprüfen Sie die elektrische
Signalanlage des Anhängers.
)
Halten Sie beim Aufleuchten der
Warnleuchte und der STOP
-
Leuchte an und stellen Sie den
Motor schnellstmöglich ab.
Page 280 of 402
Zubehör
Die CITROËN-Vertragspar tner halten ein umfassendes Sor timent von empfohlenen Zubehör teilen sowie Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile wurden auf ihre Zuverlässigkeit und Sicherheit geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet, vom Hersteller empfohlen und fallen unter die CITROËN-Garantie.
"Komfort":
Windabweiser, Sonnenrollos,
Heckscheibenrollo, Isotherm-Modul,
Kleiderbügel an der Kopfstütze, Leselampe,
Außenspiegel für Wohnwagen,
Einparkhilfe, etc.
"Transportlösung":
Gepäckraumbodenteppich,
Kofferraumablagebox, Gepäckraumtrennnetz,
Unterlegkeile, Dachquerstangen,
Fahrradträger, Skiträger, Dachbox,
Anhängerkupplungen, Anhänger-Kabelsatz, ...
"Styling":
Schalthebelknauf, Aluminiumfußstütze,
Aluminiumfelgen, verchromte
Außenspiegelschalen, verchromte Zierleiste
des Türschwellers, ...
"Sicherheit:
Alarmanlagen, Steuer teil Hebeschutz, System
zur Erkennung von gestohlenen Fahrzeugen,
Kindersitzerhöhungen, Alkoholtest, Erste-
Hilfe-Kasten, Feuerlöscher, Warndreieck,
Warnweste, Diebstahlsicherung für die Räder,
Schneeketten, Gleitschutzsbezug, ...
Wird die Anhängerkupplung nicht von
einem CITROËN-Vertragspartner
montiert, so müssen bei der Montage
unbedingt die Vorgaben des Herstellers
befolgt werden.
*
Um ein Blockieren des Pedalwerks zu vermeiden:
- Vergewissern Sie sich, dass der Teppichschoner
richtig positionier t und befestigt ist,
- Legen Sie niemals mehrere Teppichschoner
übereinander.
"Schutz":
Teppichschoner * , mit den Seitenairbags
kompatible Sitzbezüge, Schmutzfänger,
Schutzleisten der Türen, Schutzfolie für die
Stoßfänger, Schutzbezug des Fahrzeugs, ...
