259Praktische Tipps

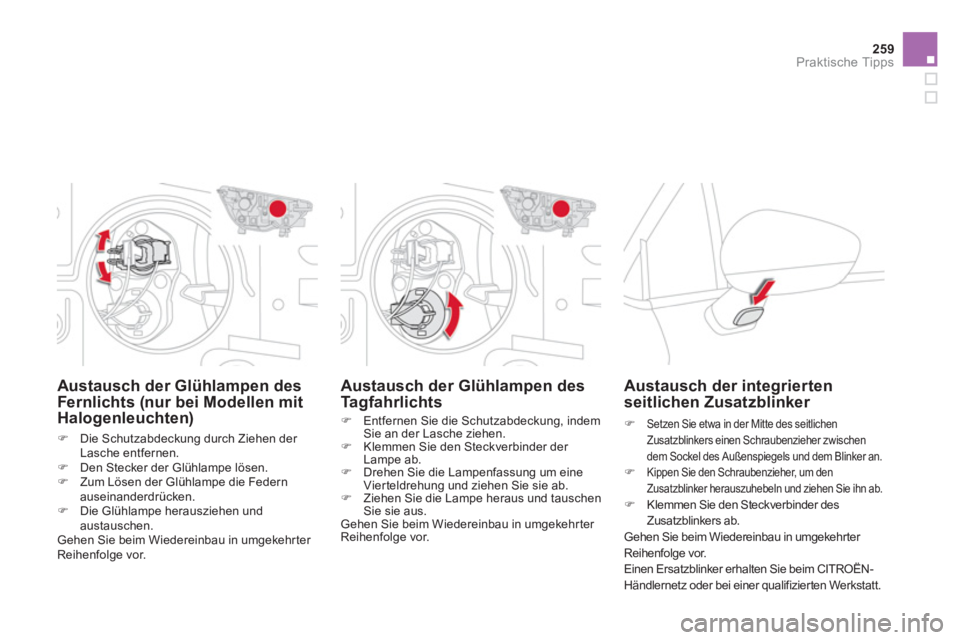

Austausch der Glühlampen des
Ta g f a h r l i c h t s
)
Entfernen Sie die Schutzabdeckung, indem
Sie an der Lasche ziehen.
)
Klemmen Sie den Steckverbinder der
Lampe ab.
)
Drehen Sie die Lampenfassung um eine
Vier teldrehung und ziehen Sie sie ab.
)
Ziehen Sie die Lampe heraus und tauschen
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch der Glühlampen des
Fernlichts (nur bei Modellen mit
Halogenleuchten)
)
Die Schutzabdeckung durch Ziehen der
Lasche entfernen.
)
Den Stecker der Glühlampe lösen.
)
Zum Lösen der Glühlampe die Federn
auseinanderdrücken.
)
Die Glühlampe herausziehen und
austauschen.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch der integrierten
seitlichen Zusatzblinker
)
Setzen Sie etwa in der Mitte des seitlichen
Zusatzblinkers einen Schraubenzieher zwischen
dem Sockel des Außenspiegels und dem Blinker an.
)
Kippen Sie den Schraubenzieher, um den
Zusatzblinker herauszuhebeln und ziehen Sie ihn ab.
)
Klemmen Sie den Steckverbinder des
Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim CITROËN-
Händlernetz oder bei einer qualifizierten Werkstatt.
Page 262 of 402

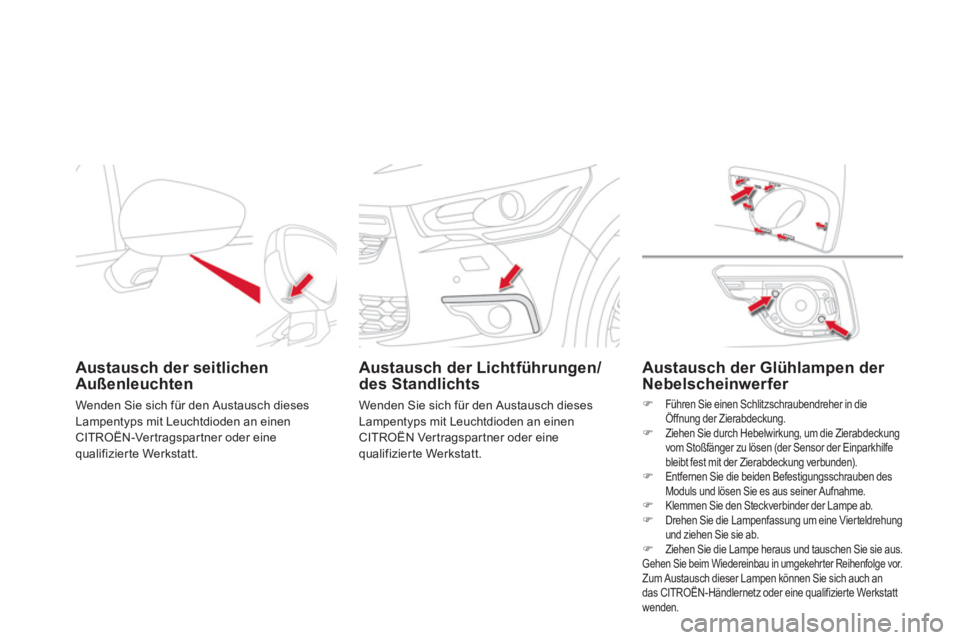

Austausch der seitlichen
Außenleuchten
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen
CITROËN-Vertragspartner oder eine
qualifizier te Werkstatt.
Austausch der Lichtführungen/
des Standlichts
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen
CITROËN Ver tragspar tner oder eine
qualifizier te Werkstatt.
Austausch der Glühlampen der
Nebelscheinwerfer
) Führen Sie einen Schlitzschraubendreher in die
Öffnung der Zierabdeckung.
)
Ziehen Sie durch Hebelwirkung, um die Zierabdeckung
vom Stoßfänger zu lösen (der Sensor der Einparkhilfe
bleibt fest mit der Zierabdeckung verbunden).
)
Entfernen Sie die beiden Befestigungsschrauben des
Moduls und lösen Sie es aus seiner Aufnahme.
)
Klemmen Sie den Steckverbinder der Lampe ab.
)
Drehen Sie die Lampenfassung um eine Vier teldrehung
und ziehen Sie sie ab.
)
Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Zum Austausch dieser Lampen können Sie sich auch an
das CITROËN-Händlernetz oder eine qualifizierte Werkstatt
wenden.
Page 263 of 402
261Praktische Tipps
1.
Bremsleuchten/Standleuchten (P21/5W).
2.
Standlicht (Dioden).
3.
Blinkleuchten (PY21W bernsteingelb)
.
4.
Rückfahrleuchten
(P21W).
5.
Nebelleuchten (P21W).
Heckleuchten
Gelbe Glühlampen, wie die
Blinkleuchten, müssen durch Lampen
gleicher Farbe und Eigenschaften
ersetzt werden.
Die Lampen, die sich auf der
Heckklappe befinden, sind mit
Ausnahme der Lichtführungen
dekorative Elemente. Sie dienen
ausschließlich der Ästhetik.
Austausch der Bremsleuchten, Rückfahrleuchten und Blinker
Die drei Lampen werden von der Kofferraumaußenseite her ausgewechselt:
)
Öffnen Sie den Kofferraum,
)
lösen Sie das Zugangsgitter an der
entsprechenden seitlichen Abdeckung,
)
lösen Sie die beiden Muttern mit Hilfe eines
10er Steckschlüssels und lösen Sie sie
anschließend per Hand,
)
klemmen Sie den Steckverbinder der
Leuchte ab,
)
ziehen Sie die Leuchte vorsichtig heraus,
indem Sie an ihrem unteren Ende ziehen
und sie nach außen drehen.
)
entfernen Sie die Schaumdichtung,
)
lösen Sie die beiden kleinen Sekundärstecker,
)
biegen Sie die beiden Sperr federn
auseinander und ziehen Sie die
Lampenfassung ab,
)
drehen Sie die Glühlampe um eine
Viertelumdrehung und wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Achten Sie darauf, dass Sie die Leuchte nicht
schräg, sondern parallel zur Fahrzeugachse in
die Führungen einsetzen.
Ziehen Sie sie fest an, um die Dichtigkeit
sicherzustellen, jedoch ohne dabei die
Beleuchtung zu beeinträchtigen.
Page 264 of 402

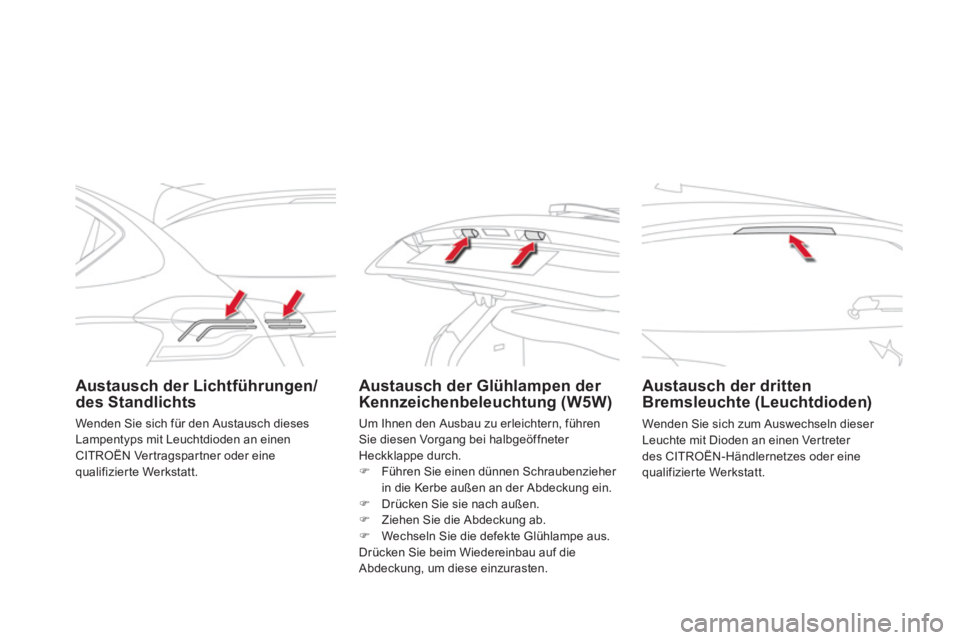

Austausch der Lichtführungen/
des Standlichts
Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5W)
Austausch der dritten
Bremsleuchte (Leuchtdioden)
Wenden Sie sich zum Auswechseln dieser
Leuchte mit Dioden an einen Vertreter
des CITROËN-Händlernetzes oder eine
qualifizier te Werkstatt.
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen
CITROËN Ver tragspar tner oder eine
qualifizier te Werkstatt. Um Ihnen den Ausbau zu erleichtern, führen
Sie diesen Vorgang bei halbgeöffneter
Heckklappe durch.
)
Führen Sie einen dünnen Schraubenzieher
in die Kerbe außen an der Abdeckung ein.
)
Drücken Sie sie nach außen.
)
Ziehen Sie die Abdeckung ab.
)
Wechseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die
Abdeckung, um diese einzurasten.
Page 265 of 402
263Praktische Tipps

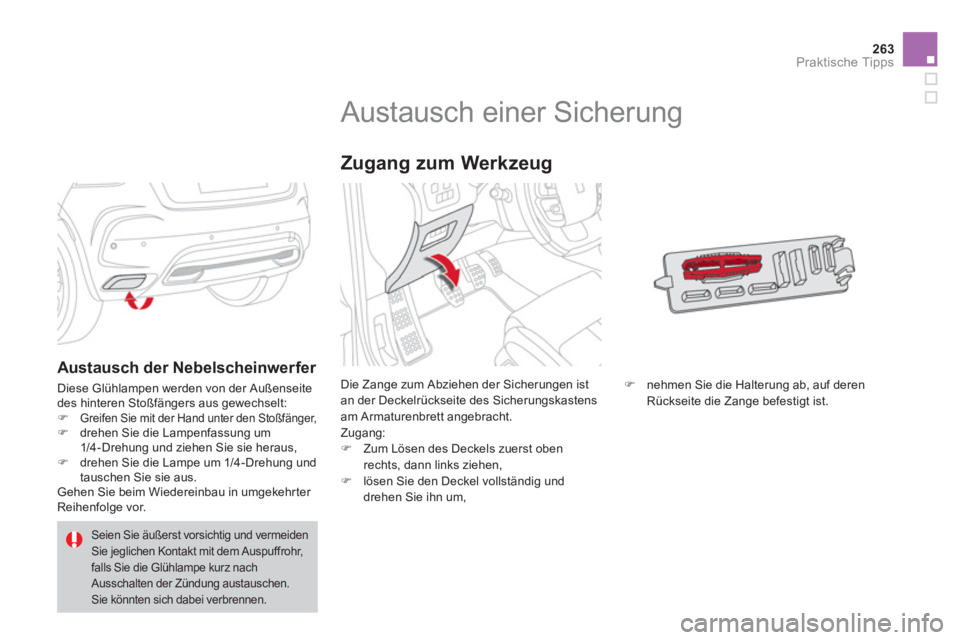

Austausch einer Sicherung
Die Zange zum Abziehen der Sicherungen ist
an der Deckelrückseite des Sicherungskastens
am Armaturenbrett angebracht.
Zugang:
)
Zum Lösen des Deckels zuerst oben
rechts, dann links ziehen,
)
lösen Sie den Deckel vollständig und
drehen Sie ihn um,
Zugang zum Werkzeug
)
nehmen Sie die Halterung ab, auf deren
Rückseite die Zange befestigt ist.
Austausch der Nebelscheinwerfer
Diese Glühlampen werden von der Außenseite
des hinteren Stoßfängers aus gewechselt:
)
Greifen Sie mit der Hand unter den Stoßfänger,
)
drehen Sie die Lampenfassung um
1/4-Drehung und ziehen Sie sie heraus,
)
drehen Sie die Lampe um 1/4-Drehung und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Seien Sie äußerst vorsichtig und vermeiden
Sie jeglichen Kontakt mit dem Auspuffrohr,
falls Sie die Glühlampe kurz nach
Ausschalten der Zündung austauschen.
Sie könnten sich dabei verbrennen.
Page 266 of 402
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so
konzipier t, dass sie mit der elektrischen Serien-
oder Sonderausstattung störungsfrei funktionier t.
Bitte wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Werkstatt, bevor Sie noch weitere elektrische
Zubehörteile oder Ausstattungen einbauen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Ver wendung
von elektrischem Zubehör ist, welches nicht
von CITROËN geliefert und empfohlen wird
und/oder nicht nach den entsprechenden
Richtlinien des Herstellers eingebaut
wurde, übernimmt CITROËN grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere
wenn der Verbrauch aller angeschlossenen
Zubehörgeräte mehr als 10 mA beträgt.

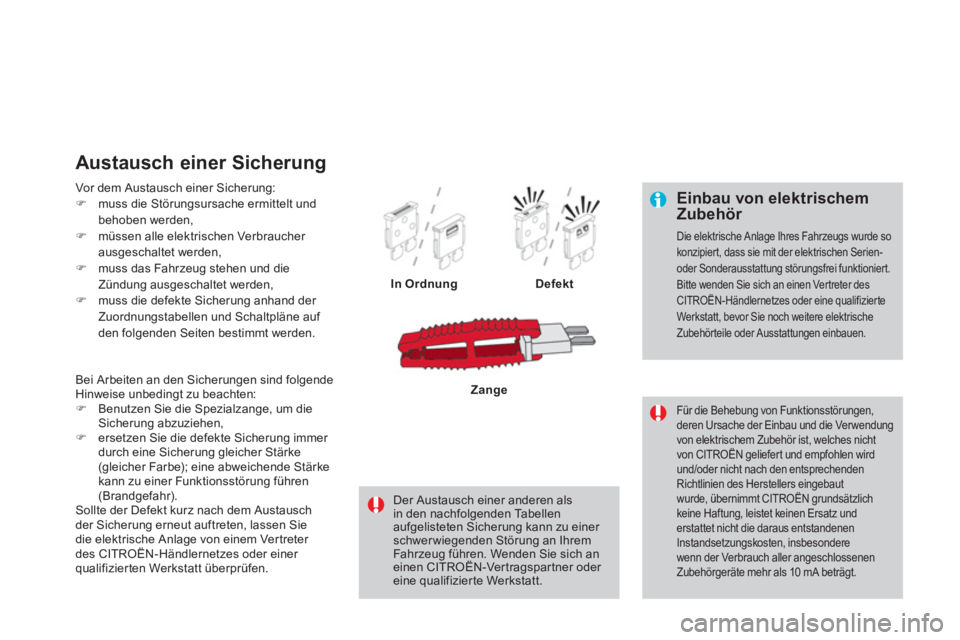

Vor dem Austausch einer Sicherung:
)
muss die Störungsursache ermittelt und
behoben werden,
)
müssen alle elektrischen Verbraucher
ausgeschaltet werden,
)
muss das Fahrzeug stehen und die
Zündung ausgeschaltet werden,
)
muss die defekte Sicherung anhand der
Zuordnungstabellen und Schaltpläne auf
den folgenden Seiten bestimmt werden.
Austausch einer Sicherung
In Ordnung
Defekt
Der Austausch einer anderen als
in den nachfolgenden Tabellen
aufgelisteten Sicherung kann zu einer
schwer wiegenden Störung an Ihrem
Fahrzeug führen. Wenden Sie sich an
einen CITROËN-Ver tragspar tner oder
eine qualifizierte Werkstatt.
Zange
Bei Arbeiten an den Sicherungen sind folgende
Hinweise unbedingt zu beachten:
)
Benutzen Sie die Spezialzange, um die
Sicherung abzuziehen,
)
ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke
(gleicher Farbe); eine abweichende Stärke
kann zu einer Funktionsstörung führen
(Brandgefahr).
Sollte der Defekt kurz nach dem Austausch
der Sicherung erneut auftreten, lassen Sie
die elektrische Anlage von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierten Werkstatt überprüfen.
Page 267 of 402
265Praktische Tipps

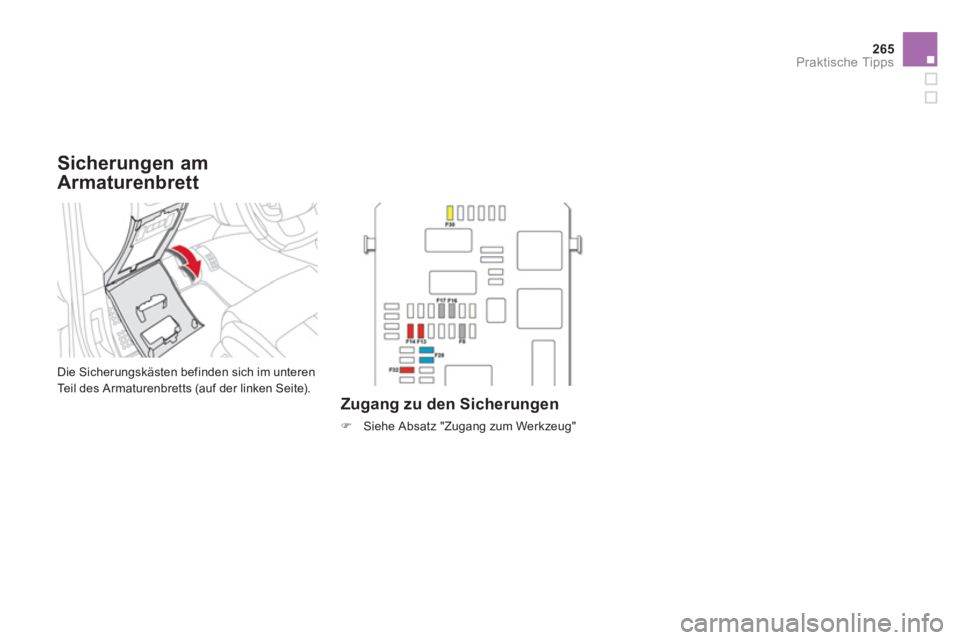

Sicherungen am
Armaturenbrett
Die Sicherungskästen befinden sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
)
Siehe Absatz "Zugang zum Werkzeug"
Page 268 of 402
Sicherungskasten Nr. 1
Sicherungsnummer
Stärke
Abgesicherter Stromkreis
F8
3 A
Sirene Alarmanlage, Steuergerät Alarmanlage.
F13
10 A
Zigarettenanzünder.
F14
10 A
12 V-Steckdose Kofferraum.
F16
3 A
Beleuchtung großes multifunktionales Staufach,
Leselampen hinten, Beleuchtung Handschuhfach.
F17
3 A
Beleuchtung Sonnenblende, Leselampen vorne.
F28
15 A
Autoradio, Autoradio (Nachrüstung).
F30
20 A
Heckscheibenwischer.
F32
10 A
Hi-Fi-Verstärker.
Sicherungskasten Nr. 2
Sicherung Nr.
Stärke
Abgesicherter Stromkreis
F
36
15 A
12 V-Anschluss hinten
F37
-
Nicht belegt
F38
-
Nicht belegt
F39
-
Nicht belegt
F40
25 A
230 V/50 Hz-Anschluss
Sicherungstabellen
Page 269 of 402
267Praktische Tipps

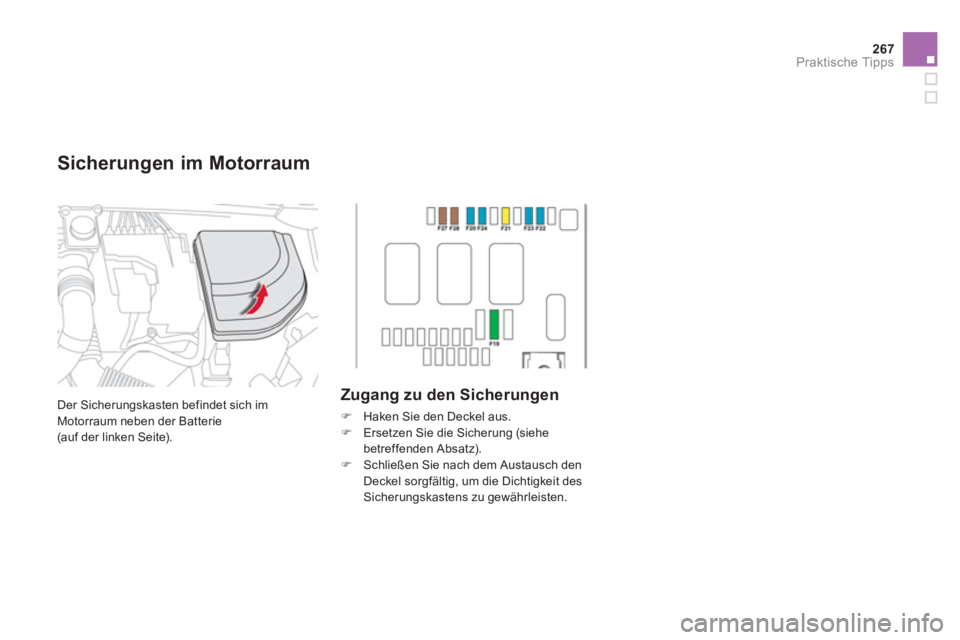

Der Sicherungskasten befindet sich im
Motorraum neben der Batterie
(auf der linken Seite).
Zugang zu den Sicherungen
)
Haken Sie den Deckel aus.
)
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).
)
Schließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
Sicherungen im Motorraum
Page 270 of 402

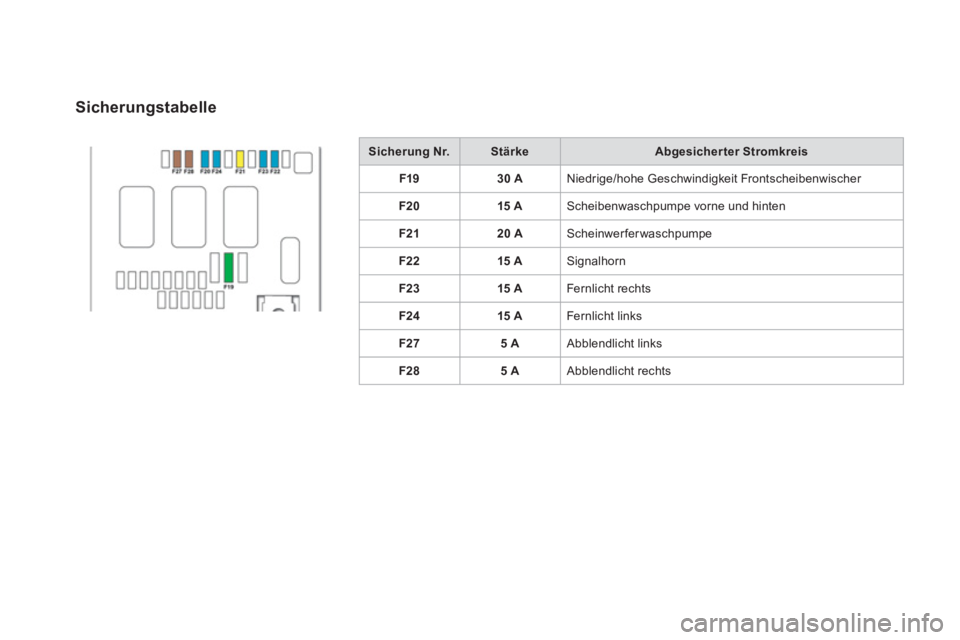

Sicherung Nr.
Stärke
Abgesicherter Stromkreis
F19
30 A
Niedrige/hohe Geschwindigkeit Frontscheibenwischer
F20
15 A
Scheibenwaschpumpe vorne und hinten
F21
20 A
Scheinwerferwaschpumpe
F22
15 A
Signalhorn
F23
15 A
Fernlicht rechts
F24
15 A
Fernlicht links
F27
5 A
Abblendlicht links
F28
5 A
Abblendlicht rechts
Sicherungstabelle
