39Spie di funzionamento
1. Contagiri (x 1 000 giri/minuto o rpm). 2.Indicatore di cambio marcia per cambiomanuale o posizione della leva di selezione delle marce e marcia per cambio manuale pilotato o automatico3.Indicatore di velocità (km/h o mph). 4.
Display centrale.
5. Indicatore livello carburante e spia livello minimo associata.


Quadranti e display
6.
Contachilometri parziale (km o miglia).7.
Chiave di manuntenzione (se scadenza di
manutenzione imminente o superata),contachilometri totalizzatore. (km o miglia)

Tasti di comando

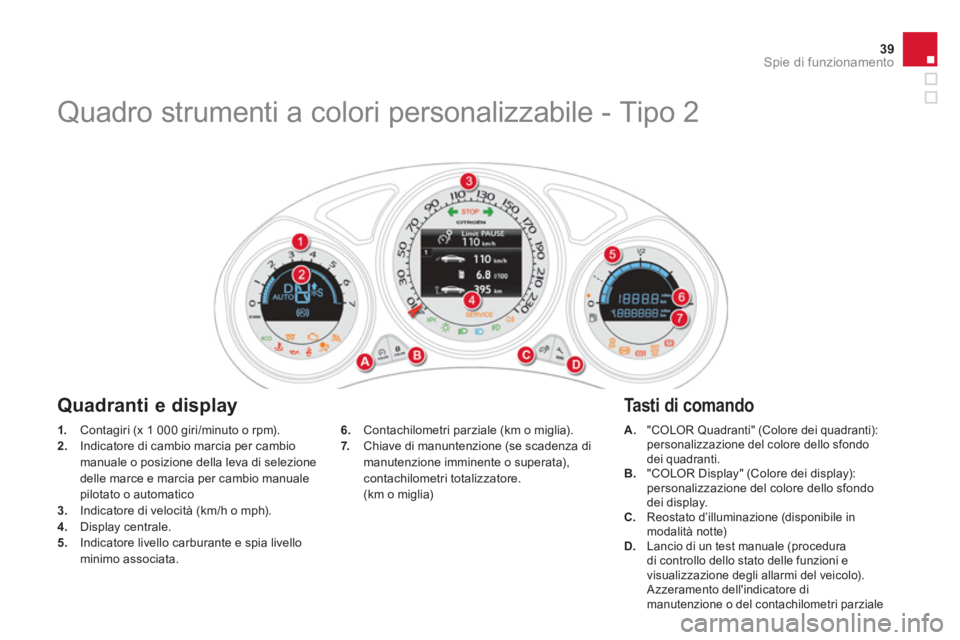

Quadro strumenti a colori personalizzabile - Tipo 2
A.
"COLOR Quadranti" (Colore dei quadranti):personalizzazione del colore dello sfondo
dei quadranti.
B. "COLOR Display" (Colore dei display): personalizzazione del colore dello sfondo
dei display.C. Reostato d’illuminazione (disponibile inmodalità notte) D.
Lancio di un test manuale (procedura di controllo dello stato delle funzioni evisualizzazione degli allarmi del veicolo).
Azzeramento dell'indicatore di manutenzione o del contachilometri parziale

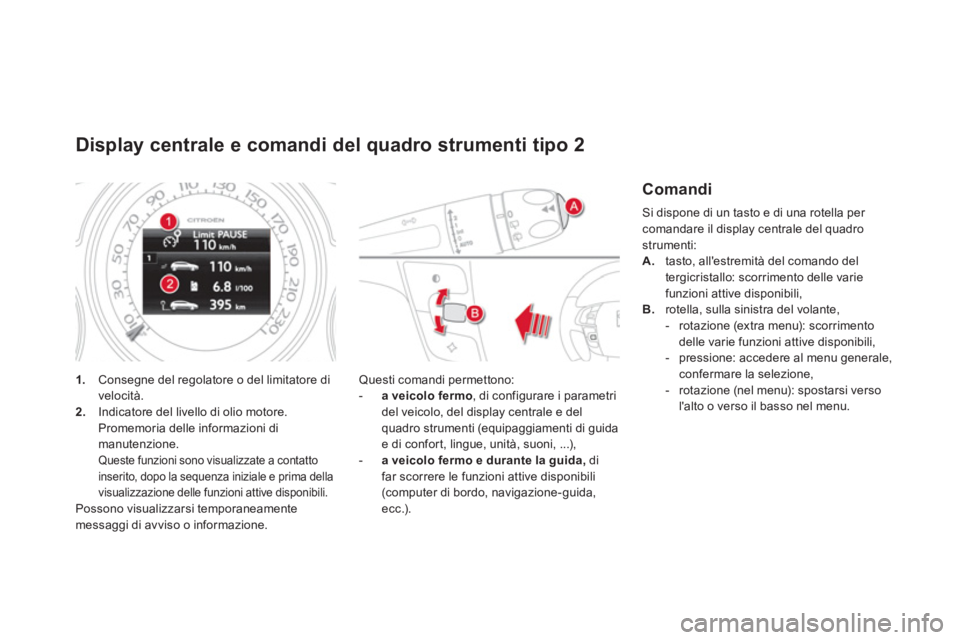

Display centrale e comandi del quadro strumenti tipo 2
1. Consegne del regolatore o del limitatore di
velocità. 2. Indicatore del livello di olio motore.
Promemoria delle informazioni di
manutenzione. Queste funzioni sono visualizzate a contatto
inserito, dopo la sequenza iniziale e prima della
visualizzazione delle
funzioni attive disponibili. Possono visualizzarsi temporaneamente messaggi di avviso o informazione.
Questi comandi permettono:

-
a veicolo fermo
, di configurare i parametri
del veicolo, del display centrale e delquadro strumenti (equipaggiamenti di guida
e di confor t, lingue, unità, suoni, ...),
-
a veicolo fermo e
durante la guida,
di far scorrere le funzioni attive disponibili (computer di bordo, navigazione-guida, ecc.).


Comandi

Si dispone di un tasto e di una rotella per comandare il display centrale del quadrostrumenti: A.tasto, all'estremità del comando del
tergicristallo: scorrimento delle varie funzioni attive disponibili,
B.rotella, sulla sinistra del volante,
- rotazione (extra menu): scorrimento
delle varie funzioni attive disponibili,
- pressione: accedere al menu
generale, confermare la selezione,- rotazione (nel menu): spostarsi verso l'alto o verso il basso nel menu.

41Spie di funzionamento

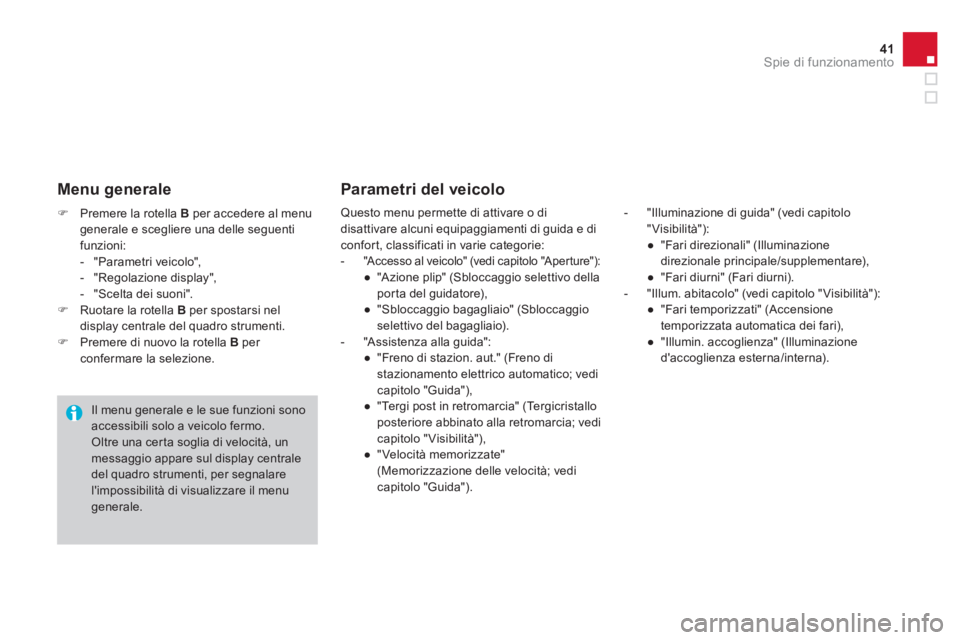

)Premere la rotella Bper accedere al menu generale e scegliere una delle seguenti
funzioni:
- "Parametri veicolo",
- "Regolazione display",
- "Scelta dei suoni".)Ruotare la rotella B
per spostarsi nel display centrale del quadro strumenti. )Premere di nuovo la rotella Bper confermare la selezione.
Questo menu permette di attivare o di
disattivare alcuni equipaggiamenti di guida e di confort, classificati in varie categorie: - "Ac c esso al veic olo" (vedi capitolo "Aper ture"):


●
"Azione plip" (Sbloccaggio selettivo della
por ta del guidatore),

●
"Sbloccaggio bagagliaio" (Sbloccaggioselettivo del bagagliaio).

- "Assistenza alla guida":


●
"Freno di stazion. aut." (Freno distazionamento elettrico automatico; vedi capitolo "Guida"),

●
"Tergi post in retromarcia" (Te rgicristallo
posteriore abbinato alla retromarcia; vedi capitolo "Visibilità"),

●
"Velocità memorizzate" (Memorizzazione delle velocità; vedicapitolo "Guida").

- "Illuminazione di
guida" (vedi capitolo
"Visibilità"):
●
"Fari direzionali" (Illuminazione
direzionale principale/supplementare),
●
"Fari diurni" (Fari diurni).



- "Illum. abitacolo" (vedi capitolo " Visibilità"):
●
"Fari temporizzati" (Accensione
temporizzata automatica dei fari),
●
"Illumin. accoglienza" (Illuminazione
d'accoglienza esterna/interna).

Parametri del veicolo
Menu generale

Il menu generale e le sue funzioni sonoaccessibili solo a veicolo fermo.
Oltre una cer ta soglia di velocità, un messaggio appare sul display centrale del quadro strumenti, per segnalarel'impossibilità di visualizzare il menu generale.

Quando il motore raggiunge il regime
massimo, i quadratini si illuminano in rosso e lampeggiano per indicare la necessità di
inserire la marcia superiore.

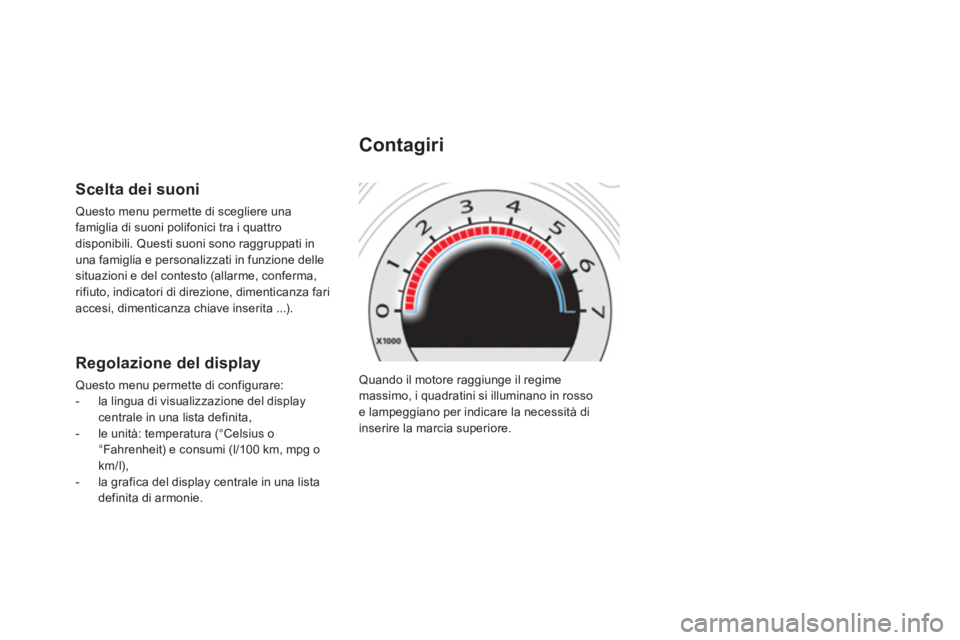

Contagiri
Scelta dei suoni
Questo menu permette di scegliere una famiglia di suoni polifonici tra i quattro
disponibili. Questi suoni sono raggruppati in
una famiglia e personalizzati in funzione delle situazioni e del contesto (allarme, conferma,rifiuto, indicatori di direzione, dimenticanza fariaccesi, dimenticanza chiave inserita ...).

Regolazione del display
Questo menu permette di configurare:
- la lingua di visualizzazione del displaycentrale in una lista definita,
- le unità: temperatura (°Celsius o °Fahrenheit) e consumi (l/100 km, mpg okm/l),
- la grafica del display centrale in una lista definita di armonie.

43Spie di funzionamento

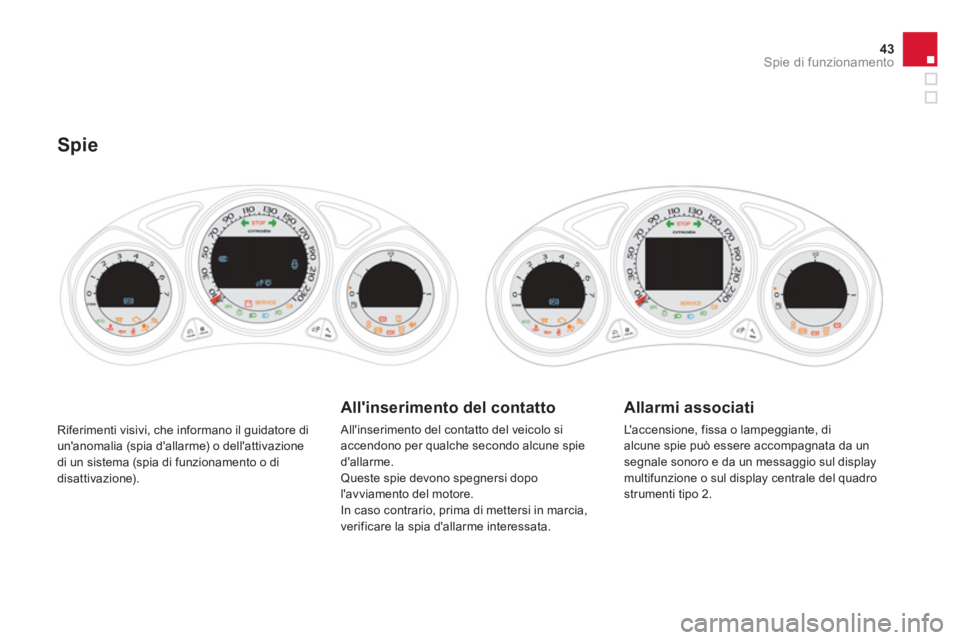

Riferimenti visivi, che informano il guidatore di
un'anomalia (spia d'allarme) o dell'attivazione
di un sistema (spia di funzionamento o di
disattivazione).
Spie
All'inserimento del contatto
All'inserimento del contatto del veicolo siaccendono per qualche secondo alcune spied'allarme.
Queste spie devono spegnersi dopo l'avviamento del motore. In caso contrario, prima di mettersi in marcia,
verificare la spia d'allarme interessata.

Allarmi associati

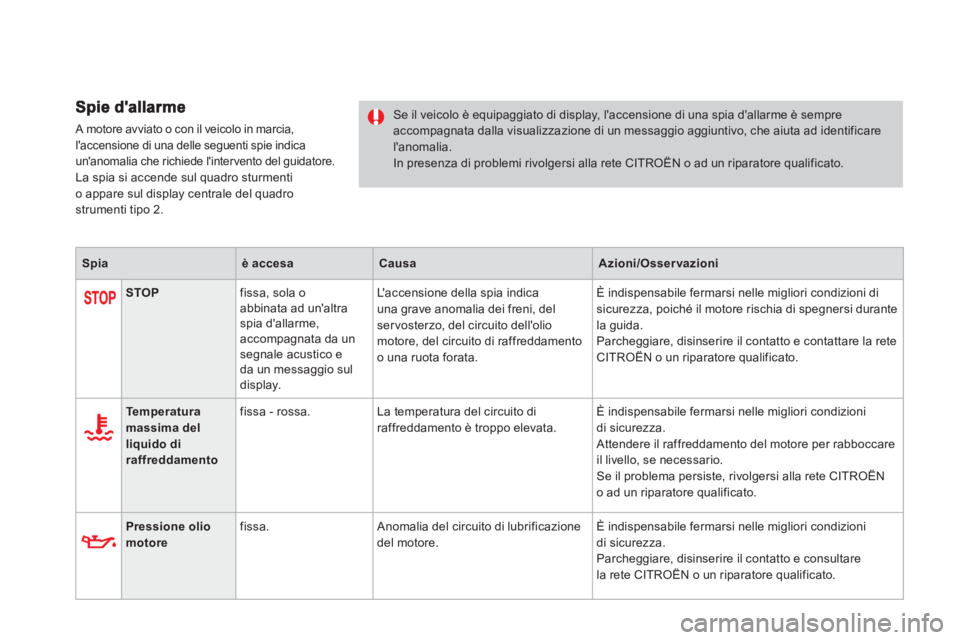

L'accensione, fissa o lampeggiante, di
alcune spie può essere accompagnata da un segnale sonoro e da un messaggio sul displaymultifunzione o sul display centrale del quadrostrumenti tipo 2.

A motore avviato o con il veicolo in marcia,l'accensione di una delle seguenti spie indica
un'anomalia che richiede l'intervento del guidatore. La spia si accende sul quadro sturmentio appare sul display centrale del quadrostrumenti tipo 2.
Se il veicolo è equipaggiato di display, l'accensione di una spia d'allarme è sempreaccompagnata dalla visualizzazione di un messaggio aggiuntivo, che aiuta ad identificare l'anomalia.
In presenza di problemi rivolgersi alla rete CITROËN o ad un riparatore qualificato.
Spiaè accesaCausaAzioni/Osservazioni
STOP
fissa, sola oabbinata ad un'altra
spia d'allarme,
accompagnata da un
segnale acustico e
da un messaggio sul
display.
L'accensione della spia indica una grave anomalia dei freni, del servosterzo, del circuito dell'olio
motore, del circuito di raffreddamento o una ruota forata. È indispensabile fermarsi nelle mi
gliori condizioni di sicurezza, poiché il motore rischia di spegnersi durante la guida.
Parcheggiare, disinserire il contatto e contattare la rete
CITROËN o un riparatore qualificato.
Temperaturamassima del liquido diraffreddamento

fissa - rossa. La temperatura del circuito di
raffreddamento è troppo elevata. È indispensabile fermarsi nelle migliori condizionidi sicurezza.
Attendere il raffreddamento del motore per rabboccare
il livello, se necessario.
Se il problema persiste, rivol
gersi alla rete CITROËN
o ad un riparatore qualificato.
Pressione olio motore fissa. Anomalia del circuito di lubrificazionedel motore. È indispensabile fermarsi nelle migliori condizionidi sicurezza.
Parcheggiare, disinserire il contatto e consultarela rete CITROËN o un riparatore qualificato.

45
Spie di funzionamento

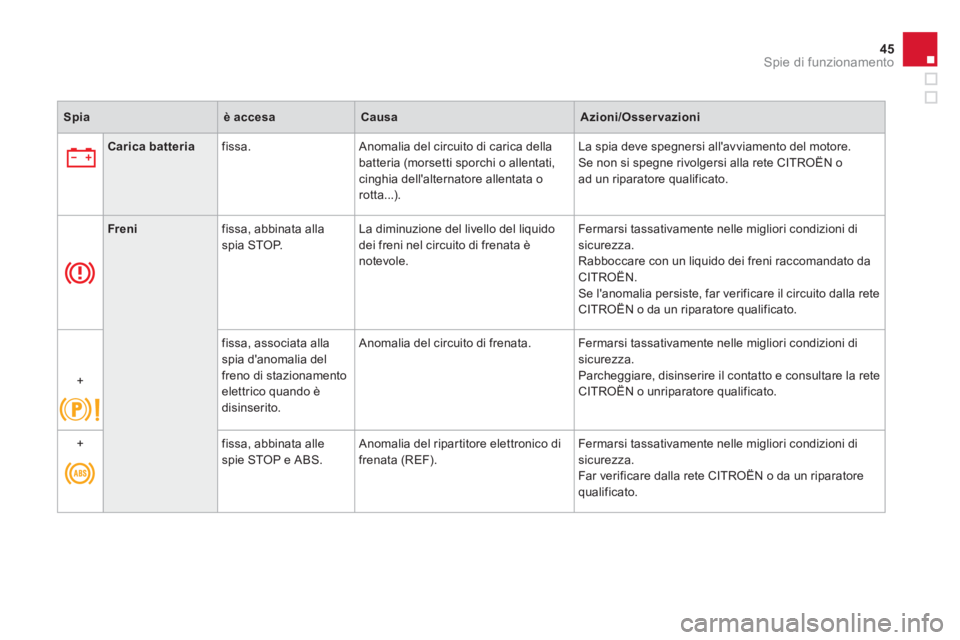

Spiaè accesaCausaAzioni/Osservazioni
Carica batteriafissa. Anomalia del circuito di carica dellabatteria (morsetti sporchi o allentati,cinghia dell'alternatore allentata o rotta...).
La spia deve spegnersi all'avviamento del motore.
Se non si spegne rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
Frenifissa, abbinata alla
spia STOP. La diminuzione del livello del liquidodei freni nel circuito di frenata ènotevole. Fermarsi tassativamente nelle mi
gliori condizioni di sicurezza.
Rabboccare con un liquido dei freni raccomandato da
CITROËN. Se l'anomalia persiste, far verificare il circuito dalla rete
CITROËN o da un riparatore qualificato.

+fissa, associata alla
spia d'anomalia del
fr
eno di stazionamentoelettrico quando è disinserito. An
omalia del circuito di frenata. Fermarsi tassativamente nelle migliori condizioni di sicurezza.Parcheggiare, disinserire il contatto e consultare la rete
CITROËN o unriparatore qualificato.

+ fissa, abbinata alle
spie ST
OP e ABS. Anomalia del ripartitore elettronico di
frenata (REF).Fermarsi tassativamente nelle migliori condizioni di sicurezza.
Far verificare dalla rete CITROËN o da un riparatore
qualificato.

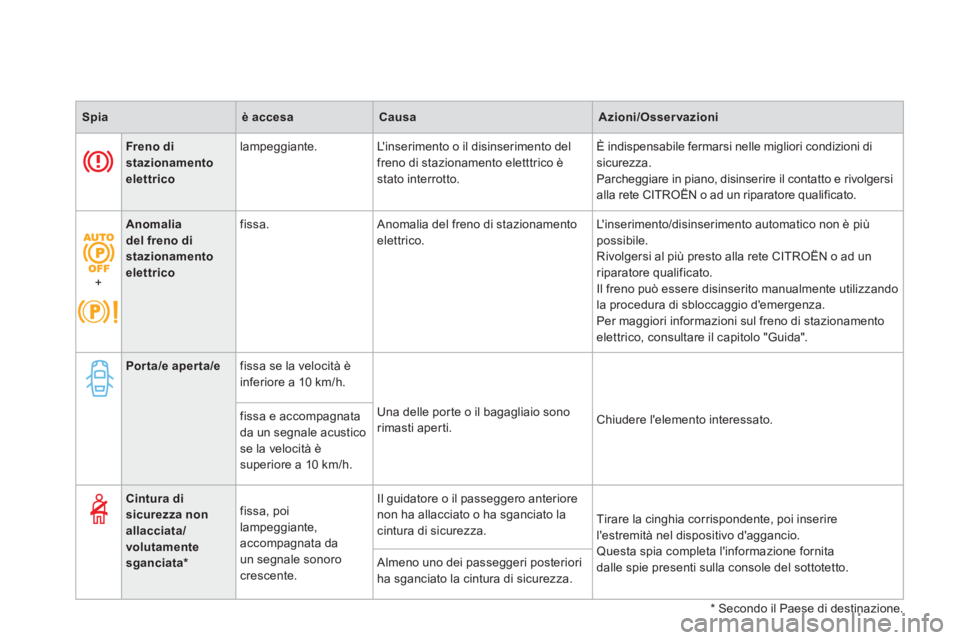

Spiaè accesaCausaAzioni/Osservazioni
Freno distazionamentoelettrico
lampeggiante. L' inserimento o il disinserimento delfreno di stazionamento eletttrico è stato interrotto. È indispensabile fermarsi nelle mi
gliori condizioni di sicurezza.
Parcheggiare in piano, disinserire il contatto e rivolgersi
alla rete CITROËN o ad un riparatore qualificato.
+
Anomaliadel freno di stazionamentoelettrico

fissa. Anomalia del freno di stazionamento elettrico. L'inserimento/disinserimento automatico non è più
possibile.
Rivolgersi al più presto alla rete CITROËN o ad unriparatore qualificato.
Il freno può essere disinserito manualmente utilizzandola procedura di sbloccaggio d'emergenza.
Per maggiori informazioni sul freno di stazionamentoelettrico, consultare il capitolo "Guida".


Por ta/e aper ta/e
fissa se la velocità èinferiore a 10 km/h.

Una delle por te o il bagagliaio sono
rimasti aperti. Chiudere l'elemento interessato.
fissa e accompagnata da un segnale acusticose la velocità è
superiore a 10 km/h.
*
Secondo il Paese di destinazione.
Cintura disicurezza nonallacciata/
volutamente sganciata *
fissa, poi lampeggiante,
accompagnata da un segnale sonoro crescente.
Il guidatore o il passeggero anteriore
non ha allacciato o ha sganciato la
cintura di sicurezza. Tirare la cinghia corrispondente, poi inserire l'estremità nel dispositivo d'aggancio.
Questa spia completa l'informazione fornita
dalle spie presenti sulla console del sottotetto. Almeno uno dei passeggeri posteriori
ha sganciato la cintura di sicurezza.

47Spie di funzionamento

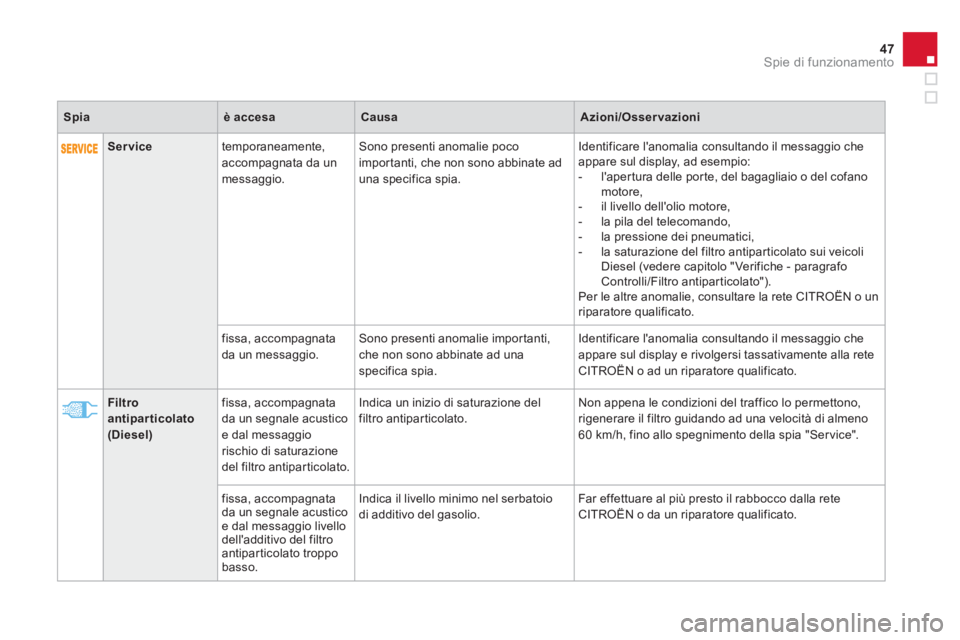

Servicetemporaneamente,accompagnata da un messaggio.
Sono presenti anomalie poco
importanti, che non sono abbinate ad una specifica spia. Identi
ficare l'anomalia consultando il messaggio cheappare sul display, ad esempio:
- l'aper tura delle por te, del bagagliaio o del cofano
motore,
- il livello dell'olio motore,
- la pila del telecomando,
-
la pressione dei pneumatici,
- la saturazione del filtro antipar ticolato sui veicoli
Diesel
(vedere capitolo "Verifiche - paragrafoControlli/Filtro antiparticolato").
Per le altre anomalie, consultare la rete CITROËN o un
riparatore qualificato.
fissa, accompa
gnata
da un messaggio. Sono presenti anomalie importanti,che non sono abbinate ad unaspecifica spia. Identificare l'anomalia consultando il messa
ggio cheappare sul display e rivolgersi tassativamente alla rete
CITROËN o ad un riparatore qualificato.
Spiaè accesaCausaAzioni/Osservazioni
Filtro antiparticolato (Diesel)
fissa, accompagnata da un segnale acustico
e dal messaggiorischio di saturazione
del filtro antiparticolato.
Indica un inizio di saturazione del filtro antiparticolato.Non appena le condizioni del traffico lo permettono,rigenerare il filtro guidando ad una velocità di almeno60 km/h, fino allo spegnimento della spia "Service".
fissa, accompagnata
da un segnale acustico
e dal messaggio livello dell'additivo del filtro antiparticolato troppobasso.
Indica il livello minimo nel serbatoio
di additivo del gasolio. Far effettuare al più presto il rabbocco dalla rete
CITROËN o da un riparatore qualificato.

Spiaè accesaCausaAzioni/Osservazioni

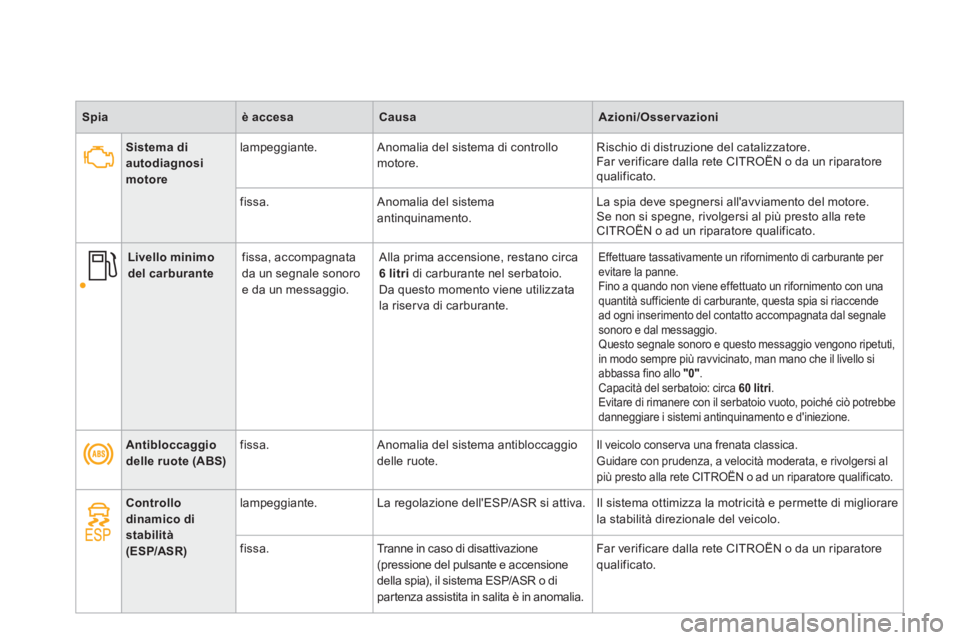

Antibloccaggio delle ruote (ABS) fissa. Anomalia del sistema antibloccaggiodelle ruote.
Il veicolo conserva una frenata classica.
Guidare con prudenza, a velocità moderata, e rivolgersi al
più presto alla rete CITROËN o ad un riparatore qualificato.
Controllo dinamico di
stabilità (ESP/ASR)

lampeggiante. La regolazione dell'ESP/ASR si attiva. Il sistema ottimizza la motricità e permette di migliorarela stabilità direzionale del veicolo.

fissa. Tranne in caso di disattivazione(pressione del pulsante e accensione
della spia), il sistema ESP/ASR o di
par tenza assistita in salita è in anomalia. Far verificare dalla rete CITRO
ËN o da un riparatore qualificato.
Sistema di
autodiagnosimotore


lampeggiante. Anomalia del sistema di controllo
m
otore. Ri
schio di distruzione del catalizzatore.
Far verificare dalla rete CITROËN o da un riparatore
qualificato.

fissa. Anomalia del sistema
antinquinamento. La spia deve spegnersi all'avviamento del motore.
Se non si spegne, rivolgersi al più presto alla rete CITROËN o ad un riparatore qualificato.



Livello minimo del carburantefissa, accompagnata
da un segnale sonoro
e da un messaggio.
Alla prima accensione, restano circa
6 litri
di carburante nel serbatoio.
Da questo momento viene utilizzata
l
a riserva di carburante.
Effettuare tassativamente un rifornimento di carburante per evitare la panne. Fino a quando non viene effettuato un rifornimento con una quantità sufficiente di carburante, questa spia si riaccende
ad ogni inserimento del contatto accompagnata dal segnale sonoro e dal messaggio. Questo segnale sonoro e questo messaggio vengono ripetuti,
in modo sempre più ravvicinato, man mano che il livello si abbassa fino allo "0".Capacità del serbatoio: circa 60 litri.Evitare di rimanere con il serbatoio vuoto, poiché ciò potrebbedanneggiare i sistemi antinquinamento e d'iniezione.
