169
DS4_it_Chap07_securite_ed02-2015

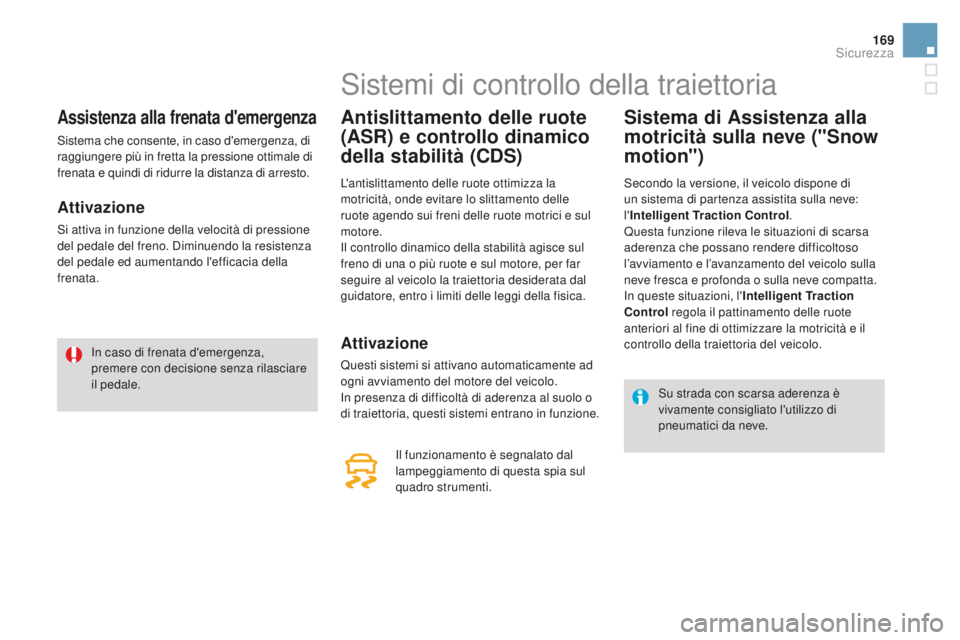

Assistenza alla frenata d'emergenza
Sistema che consente, in caso d'emergenza, di
raggiungere più in fretta la pressione ottimale di
frenata e quindi di ridurre la distanza di arresto.
Attivazione
Si attiva in funzione della velocità di pressione
del pedale del freno. Diminuendo la resistenza
del pedale ed aumentando l'efficacia della
frenata. In caso di frenata d'emergenza,
premere con decisione senza rilasciare
il pedale.
Sistemi di controllo della traiettoria
Antislittamento delle ruote
(ASR) e controllo dinamico
della stabilità (
c
d
S
)
L'antislittamento delle ruote ottimizza la
motricità, onde evitare lo slittamento delle
ruote agendo sui freni delle ruote motrici e sul
motore.
Il controllo dinamico della stabilità agisce sul
freno di una o più ruote e sul motore, per far
seguire al veicolo la traiettoria desiderata dal
guidatore, entro i limiti delle leggi della fisica.
Attivazione
Questi sistemi si attivano automaticamente ad
ogni avviamento del motore del veicolo.
In presenza di difficoltà di aderenza al suolo o
di traiettoria, questi sistemi entrano in funzione.
Il funzionamento è segnalato dal
lampeggiamento di questa spia sul
quadro strumenti.
Sistema di Assistenza alla
motricità sulla neve ("Snow
motion")
Secondo la versione, il veicolo dispone di
un sistema di partenza assistita sulla neve:
l'Intelligent Traction
c
ont
rol.
Questa funzione rileva le situazioni di scarsa
aderenza che possano rendere difficoltoso
l’avviamento e l’avanzamento del veicolo sulla
neve fresca e profonda o sulla neve compatta.
In queste situazioni, l' Intelligent Traction
co

ntrol regola il pattinamento delle ruote
anteriori al fine di ottimizzare la motricità e il
controllo della traiettoria del veicolo.
Su strada con scarsa aderenza è
vivamente consigliato l'utilizzo di
pneumatici da neve.

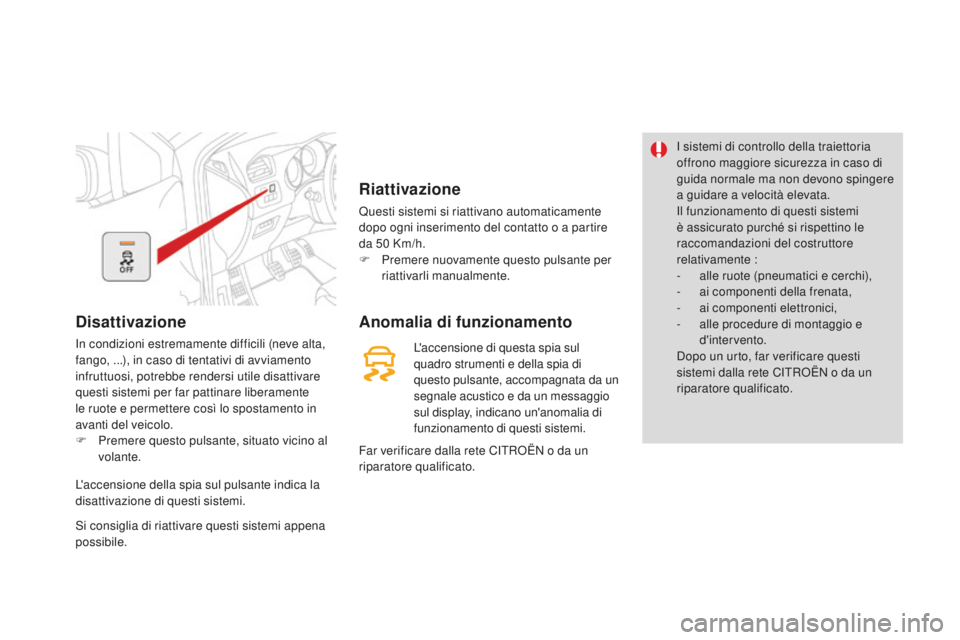

Sicurezza

disattivazione
In condizioni estremamente difficili (neve alta,
fango, ...), in caso di tentativi di avviamento
infruttuosi, potrebbe rendersi utile disattivare
questi sistemi per far pattinare liberamente
le ruote e permettere così lo spostamento in
avanti del veicolo.
F
P
remere questo pulsante, situato vicino al
volante.
L'accensione della spia sul pulsante indica la
disattivazione di questi sistemi.
Riattivazione
Questi sistemi si riattivano automaticamente
dopo ogni inserimento del contatto o a partire
da 50
Km/h.
F

P
remere nuovamente questo pulsante per
riattivarli manualmente.
Anomalia di funzionamento
I sistemi di controllo della traiettoria
offrono maggiore sicurezza in caso di
guida normale ma non devono spingere
a guidare a velocità elevata.
Il funzionamento di questi sistemi
è assicurato purché si rispettino le
raccomandazioni del costruttore
relativamente :
-

a
lle ruote (pneumatici e cerchi),
-

a
i componenti della frenata,
-
a

i componenti elettronici,
-

a
lle procedure di montaggio e
d'intervento.
Dopo un urto, far verificare questi
sistemi dalla rete CITROËN o da un
riparatore qualificato.
L'accensione di questa spia sul
quadro strumenti e della spia di
questo pulsante, accompagnata da un
segnale acustico e da un messaggio
sul display, indicano un'anomalia di
funzionamento di questi sistemi.
Si consiglia di riattivare questi sistemi appena
possibile. Far verificare dalla rete CITROËN o da un
riparatore qualificato.

171
DS4_it_Chap07_securite_ed02-2015

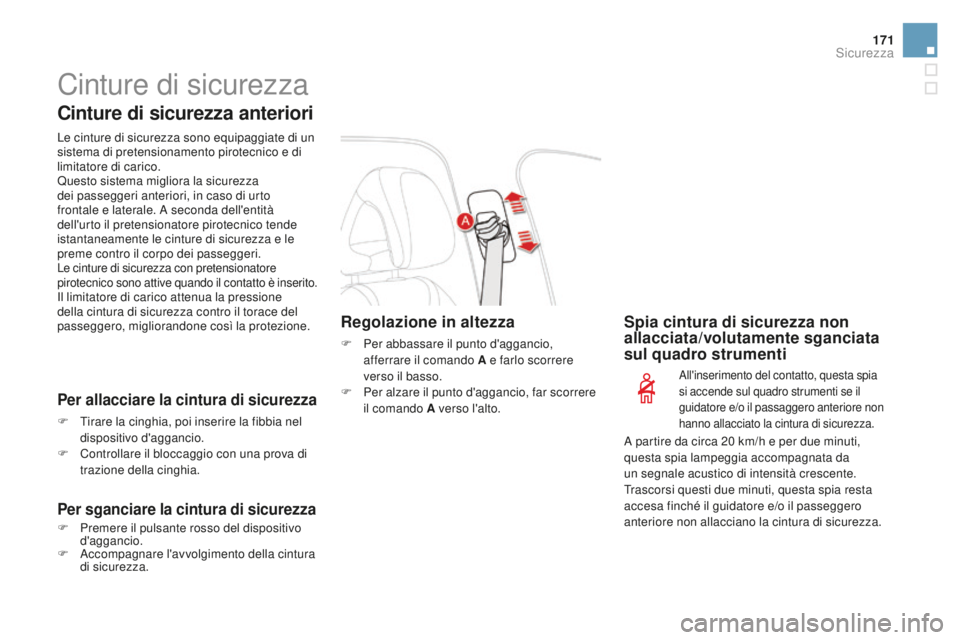

Cinture di sicurezza
cinture di sicurezza anteriori
Le cinture di sicurezza sono equipaggiate di un
sistema di pretensionamento pirotecnico e di
limitatore di carico.
Questo sistema migliora la sicurezza
dei passeggeri anteriori, in caso di urto
frontale e laterale. A seconda dell'entità
dell'urto il pretensionatore pirotecnico tende
istantaneamente le cinture di sicurezza e le
preme contro il corpo dei passeggeri.
Le cinture di sicurezza con pretensionatore
pirotecnico sono attive quando il contatto è inserito.
Il limitatore di carico attenua la pressione
della cintura di sicurezza contro il torace del
passeggero, migliorandone così la protezione.
Per allacciare la cintura di sicurezza
F Tirare la cinghia, poi inserire la fibbia nel dispositivo d'aggancio.
F

C
ontrollare il bloccaggio con una prova di
trazione della cinghia.
Per sganciare la cintura di sicurezza
F Premere il pulsante rosso del dispositivo d'aggancio.
F

A
ccompagnare l'avvolgimento della cintura
di sicurezza.
Spia cintura di sicurezza non
allacciata/volutamente sganciata
sul quadro strumenti
All'inserimento del contatto, questa spia
si accende sul quadro strumenti se il
guidatore e/o il passaggero anteriore non
hanno allacciato la cintura di sicurezza.
Regolazione in altezza
F Per abbassare il punto d'aggancio,
afferrare il comando A e farlo scorrere
verso il basso.
F

Pe
r alzare il punto d'aggancio, far scorrere
il comando A verso l'alto.
A partire da circa 20
km/h e per due minuti,
questa spia lampeggia accompagnata da
un segnale acustico di intensità crescente.
Trascorsi questi due minuti, questa spia resta
accesa finché il guidatore e/o il passeggero
anteriore non allacciano la cintura di sicurezza.

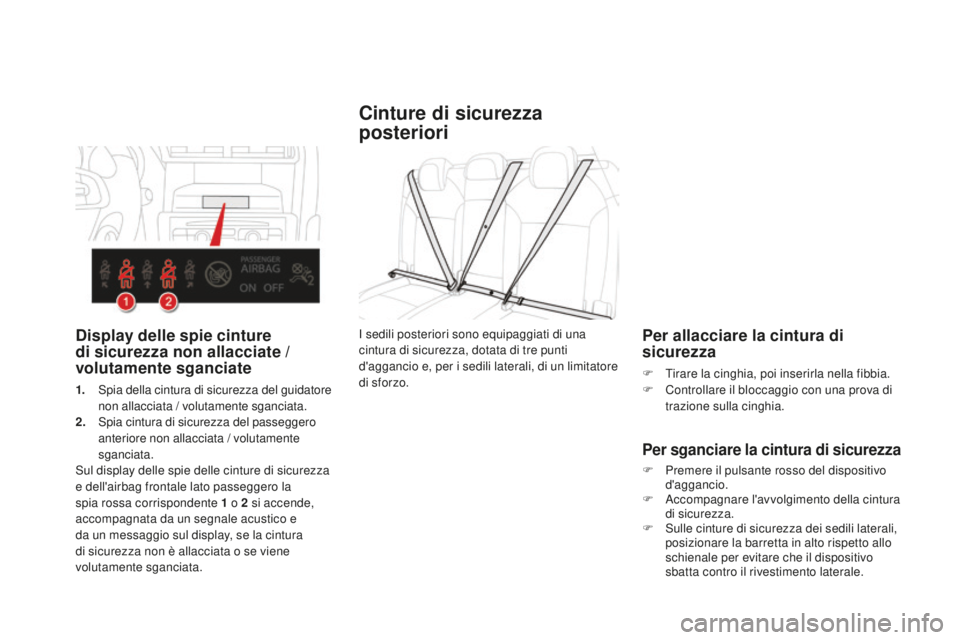

Sicurezza

cinture di sicurezza
posteriori
Per allacciare la cintura di
sicurezza
F Tirare la cinghia, poi inserirla nella fibbia.
F C ontrollare il bloccaggio con una prova di
trazione sulla cinghia.
Per sganciare la cintura di sicurezza
F Premere il pulsante rosso del dispositivo d'aggancio.
F

A
ccompagnare l'avvolgimento della cintura
di sicurezza.
F

S
ulle cinture di sicurezza dei sedili laterali,
posizionare la barretta in alto rispetto allo
schienale per evitare che il dispositivo
sbatta contro il rivestimento laterale.
I sedili posteriori sono equipaggiati di una
cintura di sicurezza, dotata di tre punti
d'aggancio e, per i sedili laterali, di un limitatore
di sforzo.
display delle spie cinture
di sicurezza non allacciate /
volutamente sganciate
1. Spia della cintura di sicurezza del guidatore
non allacciata / volutamente sganciata.
2.
S

pia cintura di sicurezza del passeggero
anteriore non allacciata / volutamente
sganciata.
Sul display delle spie delle cinture di sicurezza
e dell'airbag frontale lato passeggero la
spia rossa corrispondente 1
o 2 si accende,
accompagnata da un segnale acustico e
da un messaggio sul display, se la cintura
di sicurezza non è allacciata o se viene
volutamente sganciata.

173
DS4_it_Chap07_securite_ed02-2015

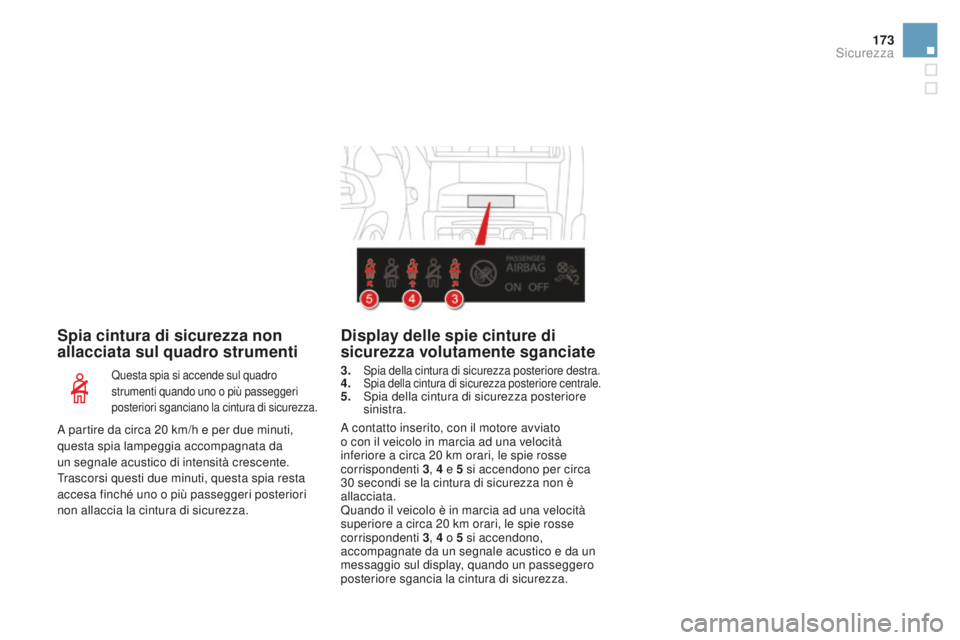

Spia cintura di sicurezza non
allacciata sul quadro strumenti
Questa spia si accende sul quadro
strumenti quando uno o più passeggeri
posteriori sganciano la cintura di sicurezza.
display delle spie cinture di
sicurezza volutamente sganciate
3. Spia della cintura di sicurezza posteriore destra.4. Spia della cintura di sicurezza posteriore centrale.5. Spia della cintura di sicurezza posteriore sinistra.
A contatto inserito, con il motore avviato
o con il veicolo in marcia ad una velocità
inferiore a circa 20
km orari, le spie rosse
corrispondenti


3, 4
e 5 si accendono per circa
30
secondi se la cintura di sicurezza non è
allacciata.
Quando il veicolo è in marcia ad una velocità
superiore a circa 20
km orari, le spie rosse
corrispondenti 3 , 4
o 5 si accendono,
accompagnate da un segnale acustico e da un
messaggio sul display, quando un passeggero
posteriore sgancia la cintura di sicurezza.
A partire da circa 20

km/h e per due minuti,
questa spia lampeggia accompagnata da
un segnale acustico di intensità crescente.
Trascorsi questi due minuti, questa spia resta
accesa finché uno o più passeggeri posteriori
non allaccia la cintura di sicurezza.

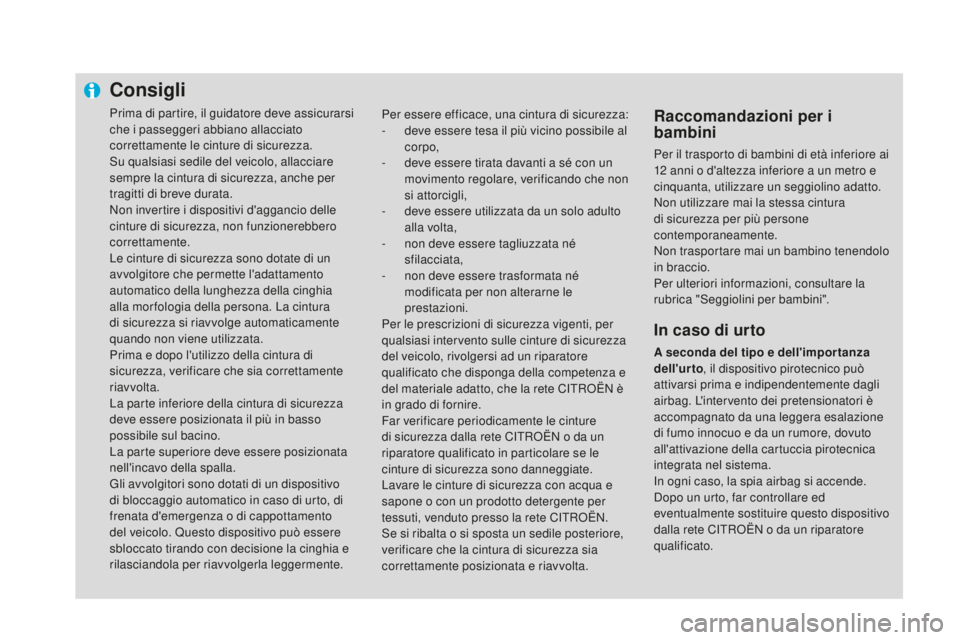

Sicurezza

consigli
Prima di partire, il guidatore deve assicurarsi
che i passeggeri abbiano allacciato
correttamente le cinture di sicurezza.
Su qualsiasi sedile del veicolo, allacciare
sempre la cintura di sicurezza, anche per
tragitti di breve durata.
Non invertire i dispositivi d'aggancio delle
cinture di sicurezza, non funzionerebbero
correttamente.
Le cinture di sicurezza sono dotate di un
avvolgitore che permette l'adattamento
automatico della lunghezza della cinghia
alla morfologia della persona. La cintura
di sicurezza si riavvolge automaticamente
quando non viene utilizzata.
Prima e dopo l'utilizzo della cintura di
sicurezza, verificare che sia correttamente
riavvolta.
La parte inferiore della cintura di sicurezza
deve essere posizionata il più in basso
possibile sul bacino.
La parte superiore deve essere posizionata
nell'incavo della spalla.
Gli avvolgitori sono dotati di un dispositivo
di bloccaggio automatico in caso di urto, di
frenata d'emergenza o di cappottamento
del veicolo. Questo dispositivo può essere
sbloccato tirando con decisione la cinghia e
rilasciandola per riavvolgerla leggermente.Per essere efficace, una cintura di sicurezza:
-

d
eve essere tesa il più vicino possibile al
corpo,
-

d
eve essere tirata davanti a sé con un
movimento regolare, verificando che non
si attorcigli,
-

d
eve essere utilizzata da un solo adulto
alla volta,
-

n
on deve essere tagliuzzata né
sfilacciata,
-

n
on deve essere trasformata né
modificata per non alterarne le
prestazioni.
Per le prescrizioni di sicurezza vigenti, per
qualsiasi intervento sulle cinture di sicurezza
del veicolo, rivolgersi ad un riparatore
qualificato che disponga della competenza e
del materiale adatto, che la rete CITROËN è
in grado di fornire.
Far verificare periodicamente le cinture
di sicurezza dalla rete CITROËN o da un
riparatore qualificato in particolare se le
cinture di sicurezza sono danneggiate.
Lavare le cinture di sicurezza con acqua e
sapone o con un prodotto detergente per
tessuti, venduto presso la rete CITROËN.
Se si ribalta o si sposta un sedile posteriore,
verificare che la cintura di sicurezza sia
correttamente posizionata e riavvolta.Raccomandazioni per i
bambini
Per il trasporto di bambini di età inferiore ai
12 anni o d'altezza inferiore a un metro e
cinquanta, utilizzare un seggiolino adatto.
Non utilizzare mai la stessa cintura
di sicurezza per più persone
contemporaneamente.
Non trasportare mai un bambino tenendolo
in braccio.
Per ulteriori informazioni, consultare la
rubrica "Seggiolini per bambini".
In caso di urto
A seconda del tipo e dell'impor tanza
dell'urto , il dispositivo pirotecnico può
attivarsi prima e indipendentemente dagli
airbag. L'intervento dei pretensionatori è
accompagnato da una leggera esalazione
di fumo innocuo e da un rumore, dovuto
all'attivazione della cartuccia pirotecnica
integrata nel sistema.
In ogni caso, la spia airbag si accende.
Dopo un urto, far controllare ed
eventualmente sostituire questo dispositivo
dalla rete CITROËN o da un riparatore
qualificato.

175
DS4_it_Chap07_securite_ed02-2015

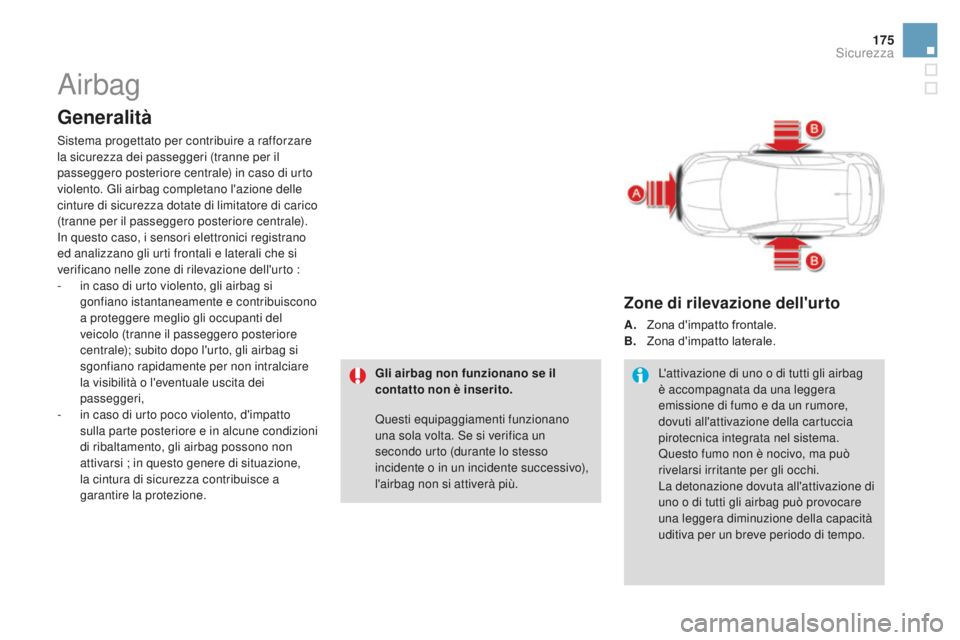

Airbag
generalità
Sistema progettato per contribuire a rafforzare
la sicurezza dei passeggeri (tranne per il
passeggero posteriore centrale) in caso di urto
violento. Gli airbag completano l'azione delle
cinture di sicurezza dotate di limitatore di carico
(tranne per il passeggero posteriore centrale).
In questo caso, i sensori elettronici registrano
ed analizzano gli urti frontali e laterali che si
verificano nelle zone di rilevazione dell'urto :
-
i
n caso di urto violento, gli airbag si
gonfiano istantaneamente e contribuiscono
a proteggere meglio gli occupanti del
veicolo (tranne il passeggero posteriore
centrale); subito dopo l'urto, gli airbag si
sgonfiano rapidamente per non intralciare
la visibilità o l'eventuale uscita dei
passeggeri,
-

i
n caso di urto poco violento, d'impatto
sulla parte posteriore e in alcune condizioni
di ribaltamento, gli airbag possono non
attivarsi ; in questo genere di situazione,
la cintura di sicurezza contribuisce a
garantire la protezione.
gl

i airbag non funzionano se il
contatto non è inserito.
Questi equipaggiamenti funzionano
una sola volta. Se si verifica un
secondo urto (durante lo stesso
incidente o in un incidente successivo),
l'airbag non si attiverà più.
Zone di rilevazione dell'urto
A. Zona d'impatto frontale.
B. Z ona d'impatto laterale.
L'attivazione di uno o di tutti gli airbag
è accompagnata da una leggera
emissione di fumo e da un rumore,
dovuti all'attivazione della cartuccia
pirotecnica integrata nel sistema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per gli occhi.
La detonazione dovuta all'attivazione di
uno o di tutti gli airbag può provocare
una leggera diminuzione della capacità
uditiva per un breve periodo di tempo.
Sicurezza

Airbag frontali
Sistema che protegge il guidatore e il
passeggero anteriore in caso di urto frontale
violento per limitare i rischi di traumi alla testa
e al torace.
L'airbag del guidatore è integrato al centro
del volante; quello del passeggero anteriore,
nel cruscotto al di sopra del cassettino
portaoggetti.Funzionamento
Gli airbag si gonfiano, tranne l'airbag frontale
lato passeggero se è disattivato, in caso di
urto frontale violento applicato su una parte o
su tutta la zona d'impatto frontale A, secondo
l'asse longitudinale del veicolo su un piano
orizzontale e diretto dall'anteriore al posteriore
del veicolo.
L'airbag frontale s'interpone tra il torace e
la testa dell'occupante anteriore del veicolo
e il volante, lato guidatore, e il cruscotto,
lato passeggero, per ammortizzare la sua
proiezione in avanti.

177
DS4_it_Chap07_securite_ed02-2015

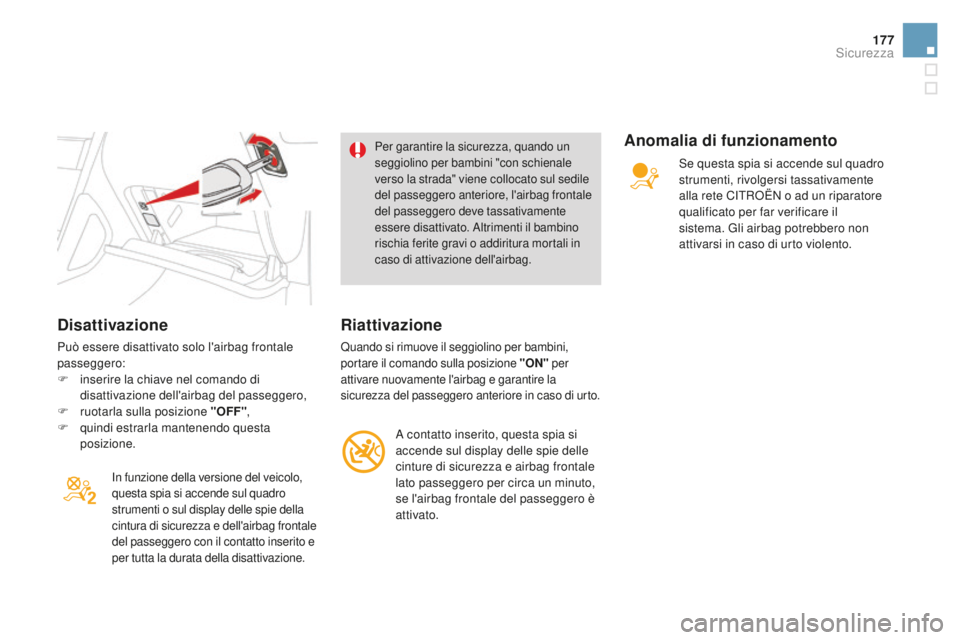

disattivazione
Può essere disattivato solo l'airbag frontale
passeggero:
F
i
nserire la chiave nel comando di
disattivazione dell'airbag del passeggero,
F

r
uotarla sulla posizione "OFF" ,
F

q
uindi estrarla mantenendo questa
posizione.
In funzione della versione del veicolo,
questa spia si accende sul quadro
strumenti o sul display delle spie della
cintura di sicurezza e dell'airbag frontale
del passeggero con il contatto inserito e
per tutta la durata della disattivazione. Per garantire la sicurezza, quando un
seggiolino per bambini "con schienale
verso la strada" viene collocato sul sedile
del passeggero anteriore, l'airbag frontale
del passeggero deve tassativamente
essere disattivato. Altrimenti il bambino
rischia ferite gravi o addiritura mortali in
caso di attivazione dell'airbag.
Riattivazione
Quando si rimuove il seggiolino per bambini,
portare il comando sulla posizione "ON"
per
attivare nuovamente l'airbag e garantire la
sicurezza del passeggero anteriore in caso di urto.
A contatto inserito, questa spia si
accende sul display delle spie delle
cinture di sicurezza e airbag frontale
lato passeggero per circa un minuto,
se l'airbag frontale del passeggero è
attivato.
Anomalia di funzionamento
Se questa spia si accende sul quadro
strumenti, rivolgersi tassativamente
alla rete CITROËN o ad un riparatore
qualificato per far verificare il
sistema. Gli airbag potrebbero non
attivarsi in caso di urto violento.
Sicurezza

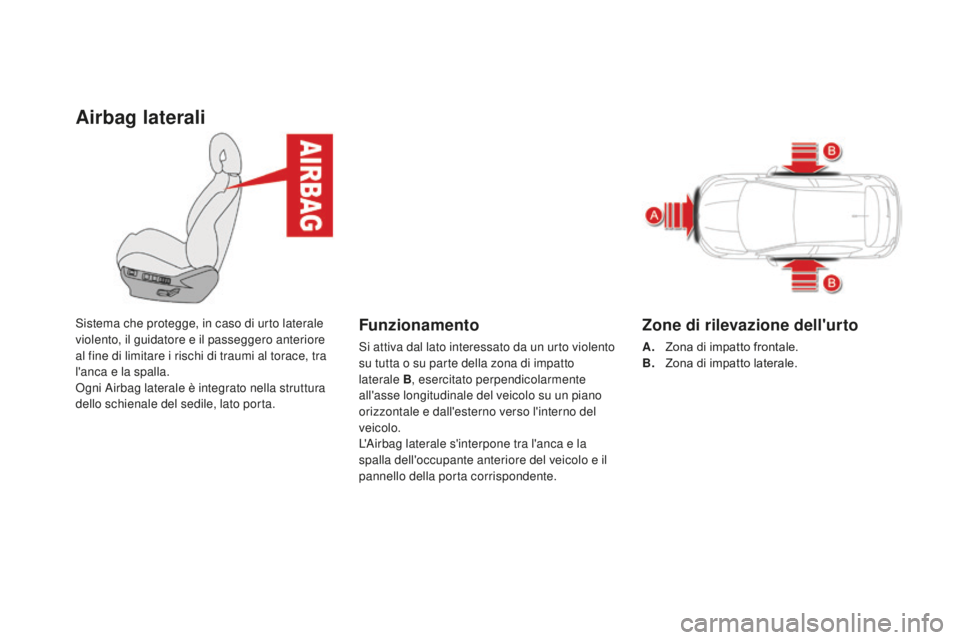

Airbag laterali
Sistema che protegge, in caso di urto laterale
violento, il guidatore e il passeggero anteriore
al fine di limitare i rischi di traumi al torace, tra
l'anca e la spalla.
Ogni Airbag laterale è integrato nella struttura
dello schienale del sedile, lato porta.Funzionamento
Si attiva dal lato interessato da un urto violento
su tutta o su parte della zona di impatto
laterale B, esercitato perpendicolarmente
all'asse longitudinale del veicolo su un piano
orizzontale e dall'esterno verso l'interno del
veicolo.
L'Airbag laterale s'interpone tra l'anca e la
spalla dell'occupante anteriore del veicolo e il
pannello della porta corrispondente.
Zone di rilevazione dell'urto
A. Zona di impatto frontale.
B. Zona di impatto laterale.
