CITROEN DS4 2015 Libretti Di Uso E manutenzione (in Italian)

39
DS4_it_Chap01_controle-de-marche_ed02-2015

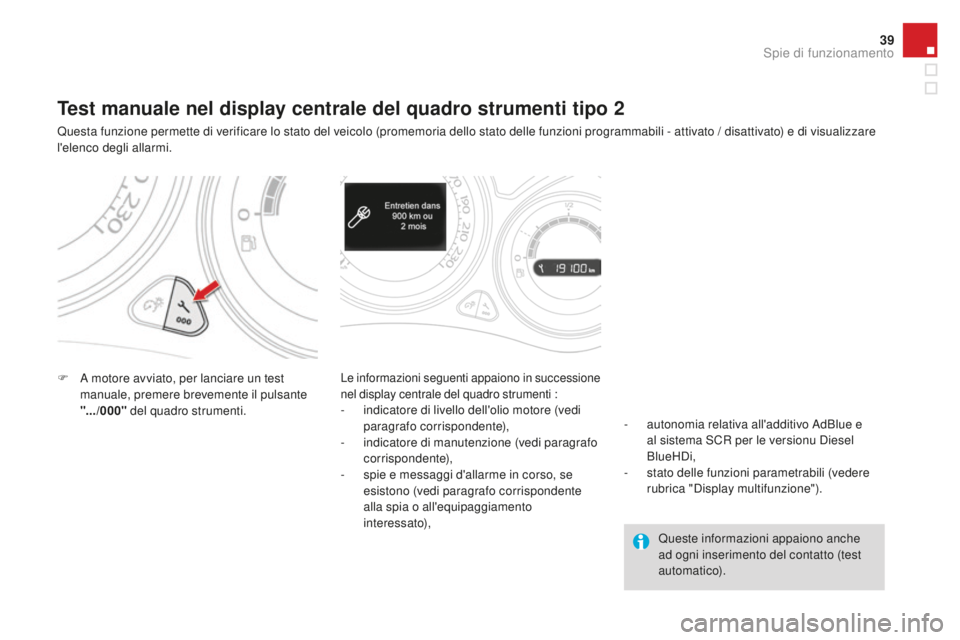

Test manuale nel display centrale del quadro strumenti tipo 2
Questa funzione permette di verificare lo stato del veicolo (promemoria dello stato delle funzioni programmabili - attivato / disattivato) e di visualizzare
l'elenco degli allarmi.
F
A m
otore avviato, per lanciare un test
manuale, premere brevemente il pulsante
".../000" del quadro strumenti.
Le informazioni seguenti appaiono in successione
nel display centrale del quadro strumenti :
- indicatore di livello dell'olio motore (vedi
paragrafo corrispondente),
-

i
ndicatore di manutenzione (vedi paragrafo
corrispondente),
-

s
pie e messaggi d'allarme in corso, se
esistono (vedi paragrafo corrispondente
alla spia o all'equipaggiamento
interessato), Queste informazioni appaiono anche
ad ogni inserimento del contatto (test
automatico).
-
a utonomia relativa all'additivo AdBlue e
al sistema SCR per le versionu Diesel
BlueHDi,
-

s
tato delle funzioni parametrabili (vedere
rubrica "Display multifunzione").
Spie di funzionamento

DS4_it_Chap01_controle-de-marche_ed02-2015

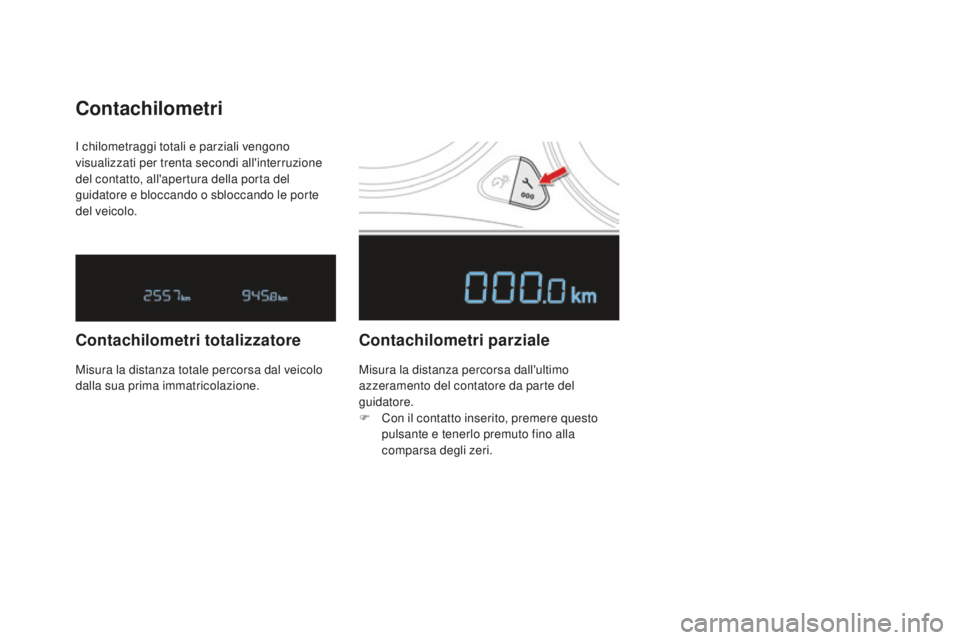

I chilometraggi totali e parziali vengono
visualizzati per trenta secondi all'interruzione
del contatto, all'apertura della porta del
guidatore e bloccando o sbloccando le porte
del veicolo.
contachilometri
contachilometri totalizzatorecontachilometri parziale
Misura la distanza percorsa dall'ultimo
azzeramento del contatore da parte del
guidatore.
F

C
on il contatto inserito, premere questo
pulsante e tenerlo premuto fino alla
comparsa degli zeri.
Misura la distanza totale percorsa dal veicolo
dalla sua prima immatricolazione.

41
DS4_it_Chap01_controle-de-marche_ed02-2015

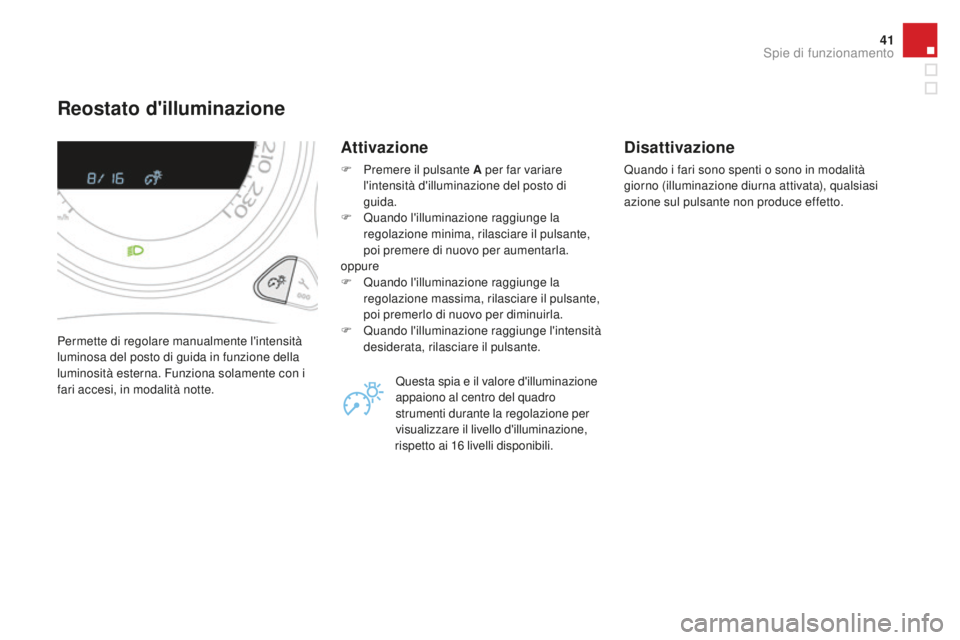

Reostato d'illuminazione
Permette di regolare manualmente l'intensità
luminosa del posto di guida in funzione della
luminosità esterna. Funziona solamente con i
fari accesi, in modalità notte.
Attivazione
F Premere il pulsante A per far variare l'intensità d'illuminazione del posto di
guida.
F

Q
uando l'illuminazione raggiunge la
regolazione minima, rilasciare il pulsante,
poi premere di nuovo per aumentarla.
oppure
F

Q
uando l'illuminazione raggiunge la
regolazione massima, rilasciare il pulsante,
poi premerlo di nuovo per diminuirla.
F

Q
uando l'illuminazione raggiunge l'intensità
desiderata, rilasciare il pulsante.
Questa spia e il valore d'illuminazione
appaiono al centro del quadro
strumenti durante la regolazione per
visualizzare il livello d'illuminazione,
rispetto ai 16
livelli disponibili.
disattivazione
Quando i fari sono spenti o sono in modalità
giorno (illuminazione diurna attivata), qualsiasi
azione sul pulsante non produce effetto.
Spie di funzionamento

DS4_it_Chap01_controle-de-marche_ed02-2015

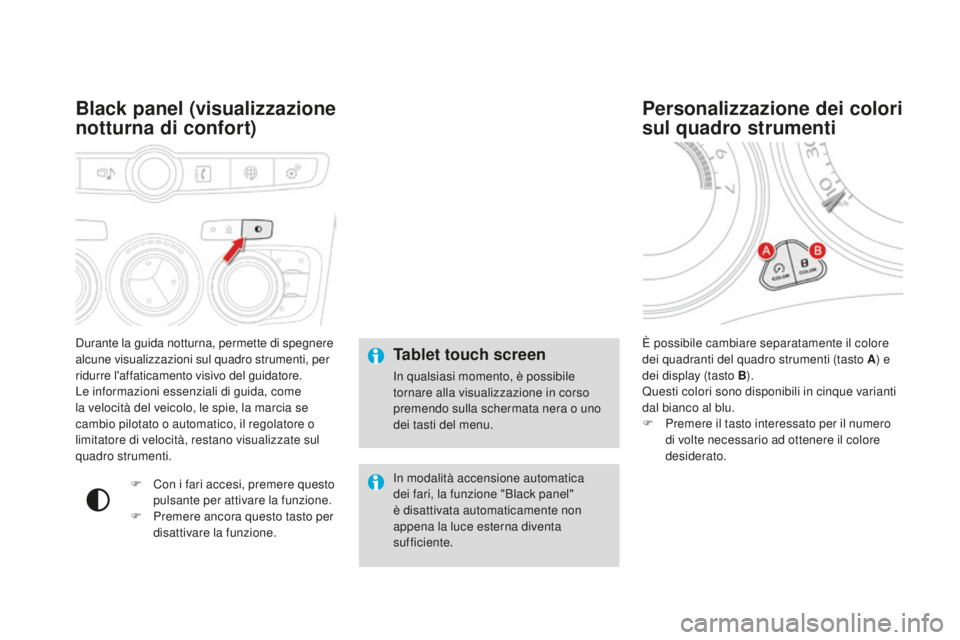

Durante la guida notturna, permette di spegnere
alcune visualizzazioni sul quadro strumenti, per
ridurre l'affaticamento visivo del guidatore.
Le informazioni essenziali di guida, come
la velocità del veicolo, le spie, la marcia se
cambio pilotato o automatico, il regolatore o
limitatore di velocità, restano visualizzate sul
quadro strumenti.
Black panel (visualizzazione
notturna di confort)
F Con i fari accesi, premere questo pulsante per attivare la funzione.
F

P
remere ancora questo tasto per
disattivare la funzione. È possibile cambiare separatamente il colore
dei quadranti del quadro strumenti (tasto A
) e
dei display (tasto B ).
Questi colori sono disponibili in cinque varianti
dal bianco al blu.
F
P
remere il tasto interessato per il numero
di volte necessario ad ottenere il colore
desiderato.
Personalizzazione dei colori
sul quadro strumenti
Tablet touch screen
In qualsiasi momento, è possibile
tornare alla visualizzazione in corso
premendo sulla schermata nera o uno
dei tasti del menu.
In modalità accensione automatica
dei fari, la funzione "Black panel"
è disattivata automaticamente non
appena la luce esterna diventa
sufficiente.

43
DS4_it_Chap01_controle-de-marche_ed02-2015

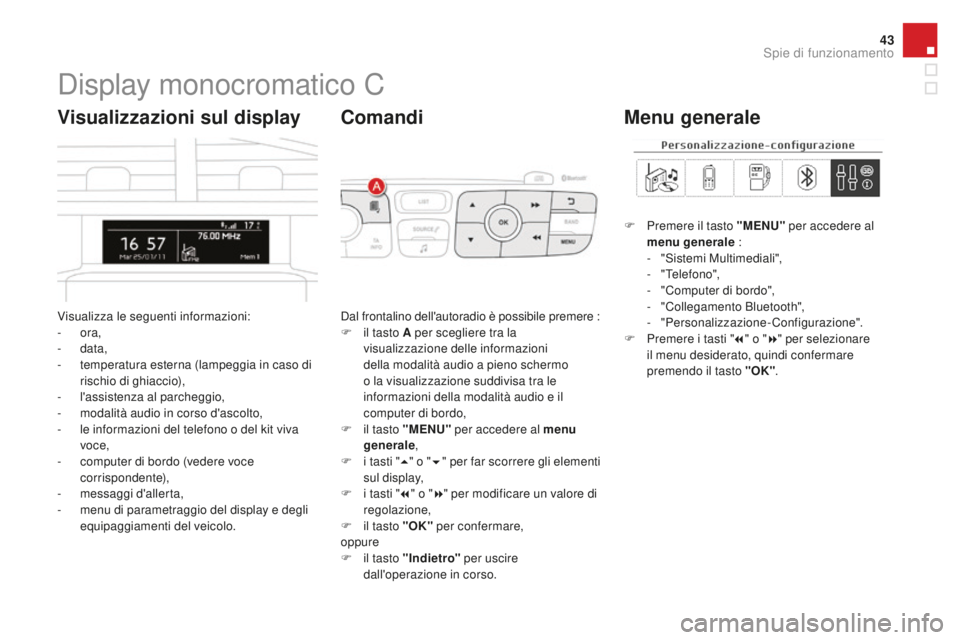

Display monocromatico C
Visualizza le seguenti informazioni:
- ora,
-
data,
-

t
emperatura esterna (lampeggia in caso di
rischio di ghiaccio),
-
l

'assistenza al parcheggio,
-

m
odalità audio in corso d'ascolto,
-

l
e informazioni del telefono o del kit viva
voce,
-

c
omputer di bordo (vedere voce
corrispondente),
-
m

essaggi d'allerta,
-

m
enu di parametraggio del display e degli
equipaggiamenti del veicolo.
Visualizzazioni sul display
Dal frontalino dell'autoradio è possibile premere :F il tasto A per scegliere tra la visualizzazione delle informazioni
della modalità audio a pieno schermo
o la visualizzazione suddivisa tra le
informazioni della modalità audio e il
computer di bordo,
F

i
l tasto "MENU" per accedere al menu
generale ,
F

i t
asti "5" o " 6" per far scorrere gli elementi
sul display,
F

i t
asti "7" o " 8" per modificare un valore di
regolazione,
F

i
l tasto "OK" per confermare,
oppure
F

i
l tasto "Indietro" per uscire
dall'operazione in corso.
comandi
F Premere il tasto "MENU" per accedere al
menu generale :
-

"
Sistemi Multimediali",
-
"Telefono",
-

"
Computer di bordo",
-

"
Collegamento Bluetooth",
-


"Personalizzazione-Configurazione".
F

P
remere i tasti " 7" o " 8" per selezionare
il menu desiderato, quindi confermare
premendo il tasto "OK" .
Menu generale
Spie di funzionamento

DS4_it_Chap01_controle-de-marche_ed02-2015

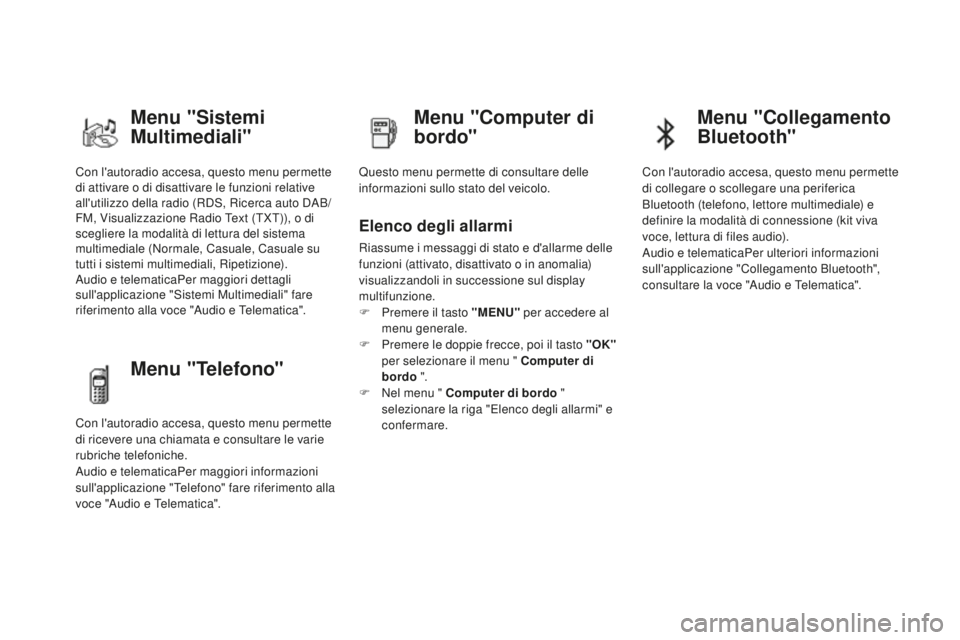

Con l'autoradio accesa, questo menu permette
di attivare o di disattivare le funzioni relative
all'utilizzo della radio (RDS, Ricerca auto DAB/
FM, Visualizzazione Radio Text (TXT)), o di
scegliere la modalità di lettura del sistema
multimediale (Normale, Casuale, Casuale su
tutti i sistemi multimediali, Ripetizione).
Audio e telematicaPer maggiori dettagli
sull'applicazione "Sistemi Multimediali" fare
riferimento alla voce "Audio e Telematica".
Menu "Sistemi
Multimediali"Menu "co
mputer di
bordo"
Questo menu permette di consultare delle
informazioni sullo stato del veicolo.
Elenco degli allarmi
Riassume i messaggi di stato e d'allarme delle
funzioni (attivato, disattivato o in anomalia)
visualizzandoli in successione sul display
multifunzione.
F

P
remere il tasto "MENU" per accedere al
menu generale.
F

P
remere le doppie frecce, poi il tasto "OK"
per selezionare il menu "
c
o
mputer di
bordo ".
F

N
el menu " c
o
mputer di bordo "
selezionare la riga "Elenco degli allarmi" e
confermare.
Menu "Telefono"
Con l'autoradio accesa, questo menu permette
di ricevere una chiamata e consultare le varie
rubriche telefoniche.
Audio e telematicaPer maggiori informazioni
sull'applicazione "Telefono" fare riferimento alla
voce "Audio e Telematica".
Menu "collegamento
Bluetooth"
Con l'autoradio accesa, questo menu permette
di collegare o scollegare una periferica
Bluetooth (telefono, lettore multimediale) e
definire la modalità di connessione (kit viva
voce, lettura di files audio).
Audio e telematicaPer ulteriori informazioni
sull'applicazione "Collegamento Bluetooth",
consultare la voce "Audio e Telematica".

45
DS4_it_Chap01_controle-de-marche_ed02-2015

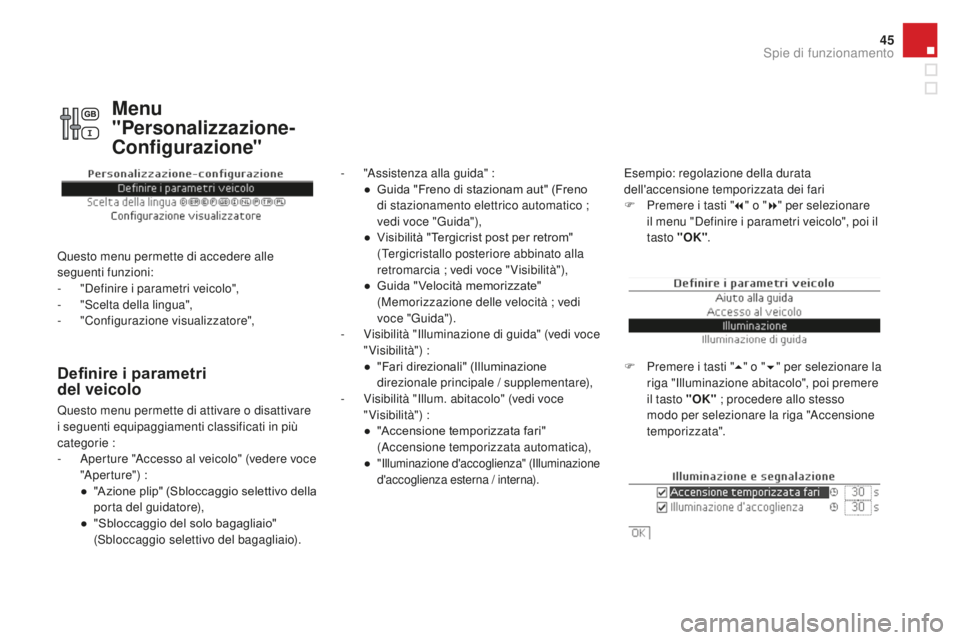

Definire i parametri
del veicolo
- "Assistenza alla guida" :● G uida "Freno di stazionam aut" (Freno
di stazionamento elettrico automatico ;
vedi voce "Guida"),
●

V
isibilità "Tergicrist post per retrom"
(Tergicristallo posteriore abbinato alla
retromarcia ; vedi voce "Visibilità"),
●

G
uida " Velocità memorizzate"
(Memorizzazione delle velocità ; vedi
voce "Guida").
-

V
isibilità "Illuminazione di guida" (vedi voce
"Visibilità") :
●

"
Fari direzionali" (Illuminazione
direzionale principale / supplementare),
-

V
isibilità "Illum. abitacolo" (vedi voce
"Visibilità") :
●

"
Accensione temporizzata fari"
(Accensione temporizzata automatica),
●

"Illuminazione d'accoglienza" (Illuminazione
d'accoglienza esterna / interna).
Esempio: regolazione della durata
dell'accensione temporizzata dei fari
F
P
remere i tasti " 7" o " 8" per selezionare
il menu "Definire i parametri veicolo", poi il
tasto "OK" .
F

P
remere i tasti " 5" o " 6" per selezionare la
riga "Illuminazione abitacolo", poi premere
il tasto "OK" ; procedere allo stesso
modo per selezionare la riga "Accensione
temporizzata".
Questo menu permette di attivare o disattivare
i seguenti equipaggiamenti classificati in più
categorie :
-

A

perture "Accesso al veicolo" (vedere voce
"Aperture") :
●

"

Azione plip" (Sbloccaggio selettivo della
porta del guidatore),
●

"

Sbloccaggio del solo bagagliaio"
(Sbloccaggio selettivo del bagagliaio).
Menu
"Personalizzazione-
con

figurazione"
Questo menu permette di accedere alle
seguenti funzioni:
-

"
Definire i parametri veicolo",
-

"
Scelta della lingua",
-
"

Configurazione visualizzatore",
Spie di funzionamento

DS4_it_Chap01_controle-de-marche_ed02-2015

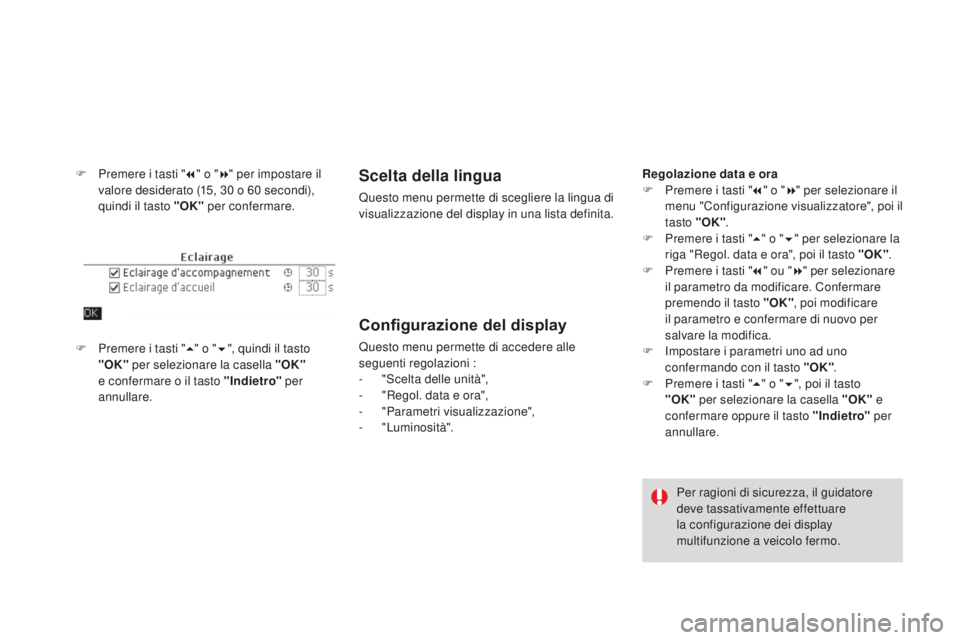

F Premere i tasti "7" o " 8" per impostare il
valore desiderato (15, 30 o 60 secondi),
quindi il tasto "OK" per confermare.Scelta della lingua
Questo menu permette di scegliere la lingua di
visualizzazione del display in una lista definita.
Configurazione del display
Questo menu permette di accedere alle
seguenti regolazioni :
-

"
Scelta delle unità",
-

"
Regol. data e ora",
-
"

Parametri visualizzazione",
-
"Luminosità".
F
P
remere i tasti " 5" o " 6", quindi il tasto
"OK" per selezionare la casella "OK"
e confermare o il tasto "Indietro" per
annullare.
Per ragioni di sicurezza, il guidatore
deve tassativamente effettuare
la configurazione dei display
multifunzione a veicolo fermo.
Regolazione data e ora
F

P
remere i tasti "
7" o " 8" per selezionare il
menu "Configurazione visualizzatore", poi il
tasto "OK" .
F
P
remere i tasti "
5" o " 6" per selezionare la
riga "Regol. data e ora", poi il tasto "OK" .
F
P
remere i tasti "
7" ou " 8" per selezionare
il parametro da modificare. Confermare
premendo il tasto "OK" , poi modificare
il parametro e confermare di nuovo per
salvare la modifica.
F I mpostare i parametri uno ad uno
confermando con il tasto "OK" .
F

P
remere i tasti "5" o " 6", poi il tasto
"OK" per selezionare la casella "OK" e
confermare oppure il tasto "Indietro" per
annullare.

47
DS4_it_Chap01_controle-de-marche_ed02-2015

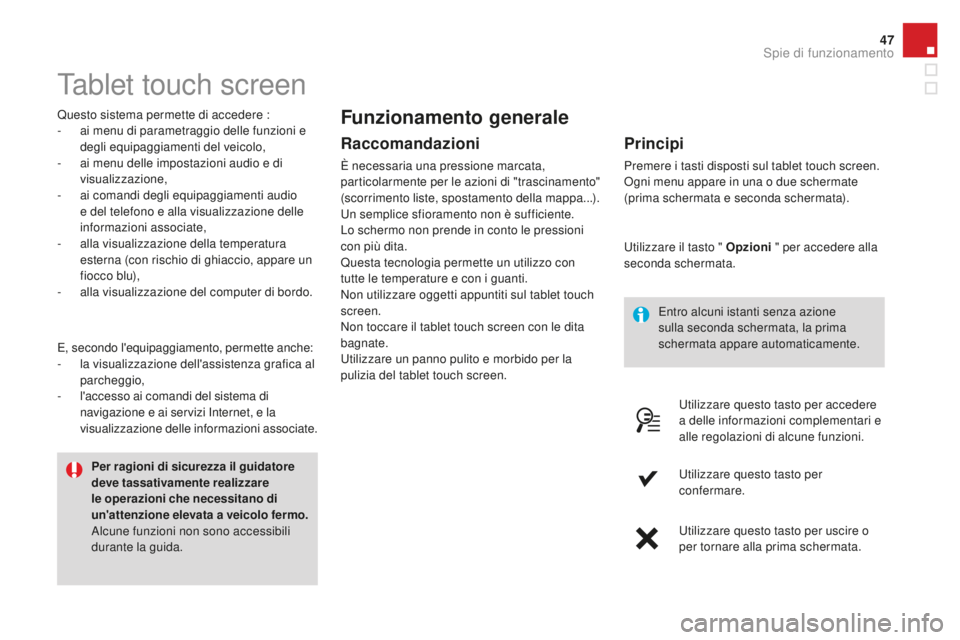

Tablet touch screen
Questo sistema permette di accedere :
- a i menu di parametraggio delle funzioni e
degli equipaggiamenti del veicolo,
-

a
i menu delle impostazioni audio e di
visualizzazione,
-

a
i comandi degli equipaggiamenti audio
e del telefono e alla visualizzazione delle
informazioni associate,
-

a
lla visualizzazione della temperatura
esterna (con rischio di ghiaccio, appare un
f i o c c o b l u),
-

a
lla visualizzazione del computer di bordo.
Raccomandazioni
È necessaria una pressione marcata,
particolarmente per le azioni di "trascinamento"
(scorrimento liste, spostamento della mappa...).
Un semplice sfioramento non è sufficiente.
Lo schermo non prende in conto le pressioni
con più dita.
Questa tecnologia permette un utilizzo con
tutte le temperature e con i guanti.
Non utilizzare oggetti appuntiti sul tablet touch
screen.
Non toccare il tablet touch screen con le dita
bagnate.
Utilizzare un panno pulito e morbido per la
pulizia del tablet touch screen.
Funzionamento generale
Principi
Premere i tasti disposti sul tablet touch screen.
Ogni menu appare in una o due schermate
(prima schermata e seconda schermata).
Per ragioni di sicurezza il guidatore
deve tassativamente realizzare
le operazioni che necessitano di
un'attenzione elevata a veicolo fermo.
Alcune funzioni non sono accessibili
durante la guida.
E, secondo l'equipaggiamento, permette anche:
-

l

a visualizzazione dell'assistenza grafica al
parcheggio,
-
l

'accesso ai comandi del sistema di
navigazione e ai servizi Internet, e la
visualizzazione delle informazioni associate. Entro alcuni istanti senza azione
sulla seconda schermata, la prima
schermata appare automaticamente.
Utilizzare il tasto " Opzioni
" per accedere alla
seconda schermata.
Utilizzare questo tasto per accedere
a delle informazioni complementari e
alle regolazioni di alcune funzioni.
Utilizzare questo tasto per
confermare.
Utilizzare questo tasto per uscire o
per tornare alla prima schermata.
Spie di funzionamento

DS4_it_Chap01_controle-de-marche_ed02-2015

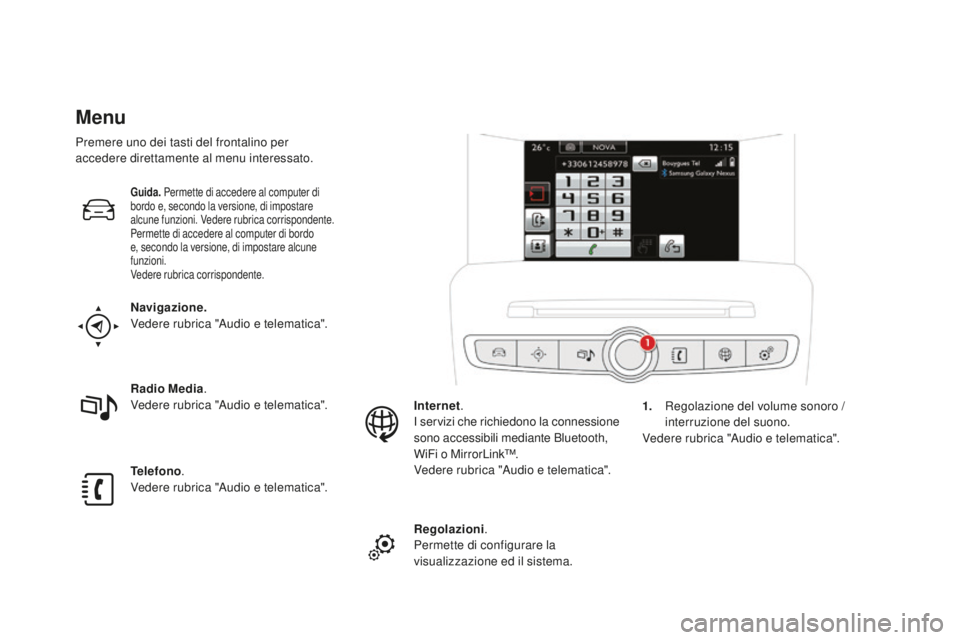

Menu
Navigazione.
Vedere rubrica "Audio e telematica".
Telefono.
Vedere rubrica "Audio e telematica". Radio Media .
Vedere rubrica "Audio e telematica".
guida. Permette di accedere al computer di
bordo e, secondo la versione, di impostare
alcune funzioni. Vedere rubrica corrispondente.
Permette di accedere al computer di bordo
e, secondo la versione, di impostare alcune
funzioni.
Vedere rubrica corrispondente.
Regolazioni .
Permette di configurare la
visualizzazione ed il sistema. Internet.
I servizi che richiedono la connessione
sono accessibili mediante Bluetooth,
WiFi o MirrorLink™.
Vedere rubrica "Audio e telematica".
Premere uno dei tasti del frontalino per
accedere direttamente al menu interessato.
1.
R
egolazione del volume sonoro /
interruzione del suono.
Vedere rubrica "Audio e telematica".
