289
DS4_ro_Chap08_en-cas-de-panne_ed01-2016
Sigurante fuzibile in plansa de bord
Casetele cu siguranţe sunt amplasate în partea
inferioară a planşei de bord (în partea stângă).
F
D
esprindeti capacul tragand de partea
superioara, din dreapta, apoi din stanga.Instalarea de accesorii
electrice
Circuitul electric este conceput pentru
a funcţiona cu echipamente de serie si
opţionale.
Înainte de a instala alte echipamente
sau accesorii electrice pe vehiculul
dumneavoastră, consultaţi reţeaua
CITROËN sau un Service autorizat.
CITROËN isi declină orice
responsabilitate privind cheltuielile
ocazionate de aducerea în stare de
funcţionare a vehiculului dumneavoastră
sau de defectiunile rezultate din instalarea
de accesorii auxiliare nefurnizate,
nerecomandate de CITROËN şi
neinstalate conform instrucţiunilor sale,
mai ales când consumul tuturor aparatelor
suplimentare conectate este mai mare de
10 miliamperi.
Acces la sigurante
08
In caz de pana

290
DS4_ro_Chap08_en-cas-de-panne_ed01-2016
Siguranta fuzibila Nr.IntensitateFunctii
F8 3 ASirena de alarma, calculator de alarma.
F13 10 ABricheta / Priza 12 V fata.
F14 10 APriza 12 V portbagaj.
F16 3 AIluminat de compartiment multifunctional de mari
dimensiuni, lumini de citit harta spate, iluminat de torpedo.
F17 3 AIluminat de parasolar, lumini de citit harta fata.
F28 15 ASistem audio, Sistem audio (postechipare).
F30 20 AStergator de luneta.
F32 10 AAmplificator Hi-Fi.
Caseta 2
Siguranta fuzibila Nr.Intensitate Functii
F36 15 APriza 12 V spate.
F37 -Neutilizata.
F38 -Neutilizata.
F39 -Neutilizata.
F40 25 APriza 230 V / 50 Hz.
Tabele cu siguranteCaseta 1
08
In caz de pana

291
DS4_ro_Chap08_en-cas-de-panne_ed01-2016
Cutia cu siguranţe este aşezată în
compartimentul motorului, aproape de baterie
(în partea stângă).
Sigurante fuzibile in compartimentul motorului
Siguranta fuzibila Nr.IntensitateFunctii
F19 30 ACadenta mica / mare stergator de parbriz.
F20 15 APompa de spalare geamuri fata si spate.
F21 20 APompa de spalare proiectoare.
F22 15 AAvertizor sonor.
F23 15 ALumini de drum dreapta.
F24 15 ALumini de drum stânga.
F27 5 ALumini de întâlnire stânga.
F28 5 ALumini de întâlnire dreapta.
Tabel cu sigurante
Acces la sigurante
F Desprindeti capacul.
F
Î nlocuiţi siguranţa.
F

D
upă intervenţie, închideţi cu grijă capacul
pentru a asigura etanşeitatea casetei cu
siguranţe.
08
In caz de pana

292
DS4_ro_Chap08_en-cas-de-panne_ed01-2016

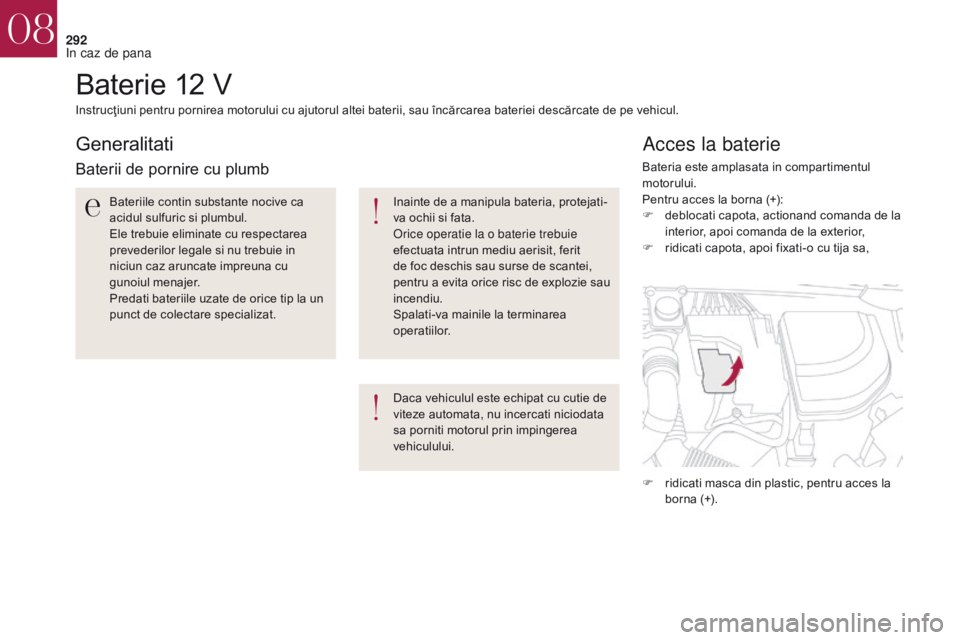

Baterie 12 V
Acces la baterie
Instrucţiuni pentru pornirea motorului cu ajutorul altei baterii, sau încărcarea bateriei descărcate de pe vehicul.Daca vehiculul este echipat cu cutie de
viteze automata, nu incercati niciodata
sa porniti motorul prin impingerea
vehiculului.
Generalitati
Baterii de pornire cu plumb
Bateriile contin substante nocive ca
acidul sulfuric si plumbul.
Ele trebuie eliminate cu respectarea
prevederilor legale si nu trebuie in
niciun caz aruncate impreuna cu
gunoiul menajer.
Predati bateriile uzate de orice tip la un
punct de colectare specializat.Inainte de a manipula bateria, protejati-
va ochii si fata.
Orice operatie la o baterie trebuie
efectuata intrun mediu aerisit, ferit
de foc deschis sau surse de scantei,
pentru a evita orice risc de explozie sau
incendiu.
Spalati-va mainile la terminarea
operatiilor.Bateria este amplasata in compartimentul
motorului.
Pentru acces la borna (+):
F
d eblocati capota, actionand comanda de la
interior, apoi comanda de la exterior,
F

r
idicati capota, apoi fixati-o cu tija sa,
F

r
idicati masca din plastic, pentru acces la
borna (+).
08
In caz de pana

293
DS4_ro_Chap08_en-cas-de-panne_ed01-2016
F Conectaţi cablul roşu la borna (+) a bateriei în pana A (la nivelul partii metalice cu cot),
apoi la borna (+) a bateriei de rezerva B
sau a boosterului.
F

C
onectaţi o extremitate a cablului verde
sau negru la borna (-) a bateriei de
rezerva B sau a boosterului (sau la masa
vehiculului de depanare).
F

C
onectaţi cealaltă extremitate a cablului
verde sau negru la punctul de masă C al
vehiculului în pana. F

P
orniţi motorul vehiculului de depanare,
apoi lăsaţi-l să meargă câteva minute.
F
A
cţionaţi demarorul vehiculului in pana şi
lăsaţi motorul să funcţioneze.
D
aca motorul nu porneste imediat, taiati
contactul si asteptati putin inainte de a face
o noua incercare.
Pornire cu ajutorul altei baterii
Nu porniţi niciodata motorul dacă
bateria este conectată la un redresor de
incarcare baterii.
Nu utilizati niciodata o statie de incarcare
baterii (booster) de 24 V sau mai mult.
Verificaţi în prealabil ca bateria de
rezervă să fie de 12 V şi de un amperaj
mai mare sau egal cu cel al bateriei
descărcate.
Cele doua vehicule nu trebuie sa se
atinga.
Opriti toti consumatorii din cele doua
vehicule (sistem audio, stergatoare de
geam, lumini,
...).
Asigurati cablurilor electrice un traseu
care sa evite apropierea de partile
mobile ale motorului (ventilator,
curele,
...

).
Nu debranşaţi borna (+) cu motorul pornit.
Când bateria vehiculului este descărcată,
motorul poate fi pornit cu ajutorul unei baterii
de rezervă (externă sau de pe un alt vehicul)
şi a unor cabluri de ajutor, sau de la o statie de
incarcare baterii (booster). F

A
şteptaţi revenirea turaţiei la ralanti, apoi
deconectaţi cablurile de curent în ordine
inversa.
F

R
emontaţi protecţia de plastic al bornei (+),
dacă vehiculul este echipat.
F

L
asati motorul in functiune, cu vehiculul
pornit sau oprit, minim 30 de minute,
pentru a permite bateriei sa atinga un nivel
de incarcare suficient.
Unele functii, printre care si Stop &
Start, nu sunt disponibile cat timp
bateria nu a atins un nivel de incarcare
suficient.
F
R idicati protecţia de plastic a bonei (+),
dacă vehiculul este echipat.
08
In caz de pana

294
DS4_ro_Chap08_en-cas-de-panne_ed01-2016
Daca incarcati personal bateria
vehiculului, utilizati numai un redresor
compatibil cu bateriile cu plumb, avand
tensiunea nominala de 12 V.
Daca aceasta eticheta este prezenta,
este imperativa utilizarea unica a
unui redresor de 12 V. In caz contrar,
exista riscul deteriorarii ireversibile
a echipamentelor electrice aferente
sistemului Stop & Start.Nu incercati niciodata sa incarcati o
baterie inghetata. Risc de explozie!
Daca bateria a inghetat, controlati-o
in reteaua CITROËN sau la un
Service autorizat care va verifica
daca componentele interne nu sunt
deteriorate si daca carcasa nu este
fisurata, ceea ce ar implica riscul
scaparilor/scurgerilor de acid care este
toxic si coroziv.
Incarcarea bateriei cu un redresor pentru baterii
Pentru a asigura o longevitate maxima bateriei,
este indispensabila mentinerea unui nivel de
incarcare suficient.
In unele cazuri, poate fi necesara incarcarea
bateriei:
-

d
aca parcurgeti in mod repetat trasee
scurte,
-

i
n vederea unei stationari prelungite de mai
multe saptamani.
Consultati reteaua CITROËN sau un Service
autorizat. Nu este necesara debransarea bateriei. Respectati instructiunile de utilizare
date de producatorul redresorului.
Nu inversati niciodata polaritatile.
F

T
aiati contactul.
F

O
priti consumatorii electrici (sistem audio,
lumini, stergatoare de geam,
...).
F

O
priti redresorul B inainte de a conecta
cablurile la baterie, pentru a evita orice
scantei periculoase.
F

V
erificati cablurile redresorului sa fie in
buna stare.
F

D
aca vehiculul este echipat, ridicati masca
din plastic de pe borna (+).
F

C
onectati cablurile redresorului B dupa
cum urmeaza:
-

c
ablul pozitiv de culoare rosie (+) la
borna (+) a bateriei A ,
-

c
ablul negativ de culoare neagra (-) la
punctul de masa C de pe vehicul.
F

L
a terminarea operatiei de incarcare,
opriti redresorul B inainte de a deconecta
cablurile de la bateria A .
08
In caz de pana

295
DS4_ro_Chap08_en-cas-de-panne_ed01-2016
Pentru a mentine un nivel de incarcare
suficient care sa permita pornirea motorului,
se recomanda debransarea bateriei in
cazul imobilizarii pe o durata de timp mai
indelungata.
Inainte de debransarea bateriei:
F
i
nchideti toate deschiderile (usi, portbagaj,
geamuri),
F

o
priti toti consumatorii electrici (sistem
audio, stergatoare de geam, lumini,
...),
F

t
aiati contactul si respectati un interval de
asteptare de patru minute.
In momentul in care aveti acces la baterie, este
suficient sa debransati borna (+).
Debransarea bateriei
Pe durata deplasarii de dupa prima
pornire a motorului, s-ar putea
ca sistemul Stop & Start sa nu fie
operational.
In acest caz, functia nu va fi disponibila
din nou decat dupa o imobilizarea
continua a vehiculului, a carei durata
depinde de temperatura ambianta si de
nivelul de incarcare a bateriei (pana la
aproximativ 8 ore).
F

R

idicati clapeta A la maxim.
F

Asezati colierul B in pozitia deschis pe borna (+).F Apăsaţi pe colierul B, pana la corecta lui
asezare pe borna bateriei.
F

C
oborati clapeta A pentru a bloca
colierul
B.
Nu for ţaţi cand apasati clapeta,
deoarece, în cazul în care colierul
este asezat incorect, blocarea este
imposibilă; reluaţi procedura.
Dupa rebransare
Dupa rebransarea bateriei, puneti contactul
si asteptati un minut inainte de a porni, pentru
a permite initializarea tuturor sistemelor
electronice.
Totusi, daca dupa aceasta manipulare persista
usoare perturbatii, consultati reteaua CITROËN
sau un Service autorizat.
Conform indicatiilor din rubrica
corespunzatoare, trebuie sa reinitializati
personal unele echipamente ca:
-

a
ctionarile electrice secventiale ale
geamurilor,
-

d
ata si ora,
-

s
etarile sistemului audio sau ale sistemului
de ghidare imbarcat.
Colier cu montare rapida
F Ridicaţi clapeta A la maxim, pentru a debloca colierul B .
F

I
ndepartati colierul B prin ridicare.
Debransare de la borna (+) Rebransare la borna (+)
08
In caz de pana

296
DS4_ro_Chap08_en-cas-de-panne_ed01-2016

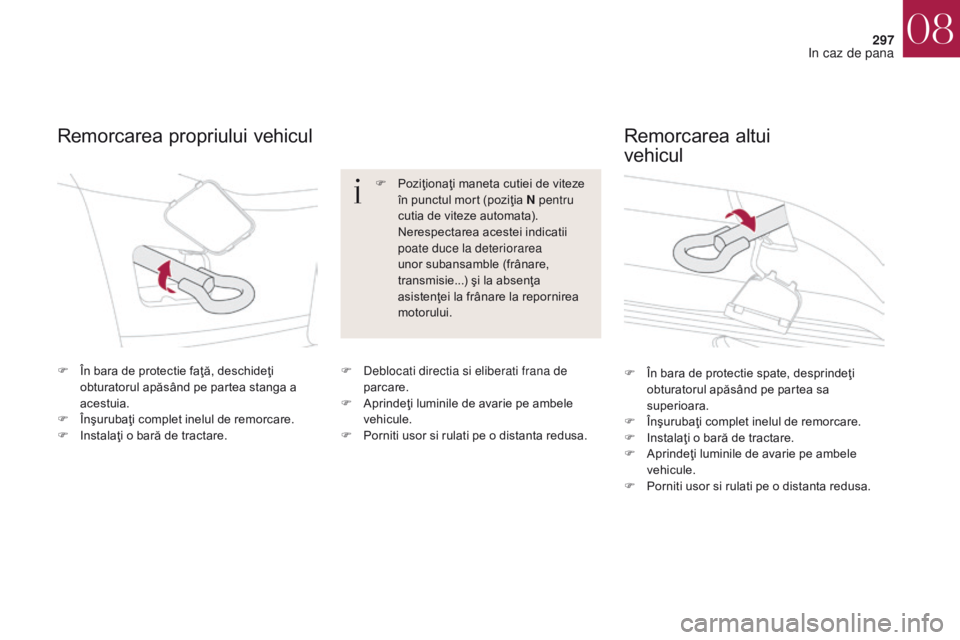

Remorcarea vehicululuiMod de operare ce trebuie urmat pentru a efectua operaţiunea de remorcare a vehiculului, sau pentru a remorca un alt vehicul cu un dispozitiv mecanic amovibil.
Inelul de remorcare se află în portbagaj sub
podea.
Pentru acces:
F
d
eschideţi portbagajul,
Acces la scule Indicatii generale
Respectaţi legislaţia în vigoare din ţara
dumneavoastră.
Verificaţi ca greutatea vehiculului
tractor sa fie mai mare decât cea a
vehiculului tractat.
Conducatorul trebuie sa ramana la
volanul vehiculului remorcat si trebuie
să posede un permis de conducere
valid.
Dacă se efectuează tractarea cu cele
patru roţi pe sol, utilizaţi întotdeauna o
bară de remorcare omologată; corzile
şi chingile sunt interzise.
Vehiculul tractor trebuie sa porneasca
u s o r.
În cazul tractării cu motorul oprit, nu
mai sunt asistate frânarea şi direcţia. În următoarele cazuri, este imperativ să
apelaţi la un profesionist pentru remorcare:
-

v
ehicul în pană pe autostradă sau pe o
cale de rulare rapida,
-

v
ehicule cu tracţiune pe patru roţi,
-

i
mposibilitatea trecerii cutiei de viteze
la punctul mort, deblocării direcţiei, sau
eliberării frânei de staţionare,
-

t
ractare cu numai două roţi pe sol,
-

l
ipsa unei bare de remorcare omologate...
F

r

idicaţi podeaua,
F

p

rindeţi-o cu ajutorul cordonului său cu
cârlig de suportul tabletei,
F

s

coateţi inelul de remorcare din cutia de
scule.
08
In caz de pana

297
DS4_ro_Chap08_en-cas-de-panne_ed01-2016
F În bara de protectie faţă, deschideţi obturatorul apăsând pe partea stanga a
acestuia.
F

Î
nşurubaţi complet inelul de remorcare.
F

I
nstalaţi o bară de tractare.
Remorcarea propriului vehicul Remorcarea altui
vehicul
F Poziţionaţi maneta cutiei de viteze
în punctul mort (poziţia N pentru
cutia de viteze automata).
N

erespectarea acestei indicatii
poate duce la deteriorarea
unor subansamble (frânare,
transmisie...) şi la absenţa
asistenţei la frânare la repornirea
motorului.
F

D

eblocati directia si eliberati frana de
parcare.
F

A

prindeţi luminile de avarie pe ambele
vehicule.
F

P

orniti usor si rulati pe o distanta redusa. F

Î
n bara de protectie spate, desprindeţi
obturatorul apăsând pe partea sa
superioara.
F

Î
nşurubaţi complet inelul de remorcare.
F

I
nstalaţi o bară de tractare.
F

A
prindeţi luminile de avarie pe ambele
vehicule.
F

P
orniti usor si rulati pe o distanta redusa.
08
In caz de pana

298
DS4_ro_Chap08_en-cas-de-panne_ed01-2016
Pana de carburant (Diesel)
Pentru vehiculele echipate cu motor Diesel,
în caz de pană de carburant, este necesară
reamorsarea circuitului de carburant.
Pentru toate versiunile, cu exceptia BlueHDi,
consultaţi desenul corespunzator reprezentând
compartimentul motorului.Alte motoare HDi
(cu exceptia versiunii BlueHDi)
Pentru mai multe informatii privind
Selectorul de carburant Diesel ,
consultati rubrica corespunzatoare.
Daca motorul nu porneşte la prima
încercare, nu insistaţi si reluati
procedura. F

A
daugati in rezervorul de carburant cel
puţin 5 litri de motorină.
F

D
eschideţi capota motorului.
F

Dacă este necesar, desprindeti apărătoarea,
pentru acces la pompa de amorsare.
F Acţionaţi pompa de reamorsare până la întărirea acesteia (prima
apăsare poate fi dură).
F

A

ctionati demarorul pentru a porni
motorul (daca motorul nu porneste la prima
solicitare, aşteptaţi aproximativ
15 secunde, apoi reluaţi).
F

F

ără rezultat după câteva tentative,
acţionaţi din nou pompa de reamorsare
apoi demarorul.
F

P

uneţi la loc apărătoarea si fixati-o.
F

Î

nchideţi capota motorului.
Motoare BlueHDi
F Alimentaţi rezervorul de carburant cu cel putin 5 litri de motorină.
F

P
uneti contactul (fara a porni motorul).
F

A
steptati aproximativ 6 secunde si taiati
contactul.
F

R
epetati operatia de 10 ori.
F

A
ctionati demarorul pentru a pune în
functiune motorul.
08
In caz de pana
