CITROEN DS4 2017 Libretti Di Uso E manutenzione (in Italian)

199
DS4_it_Chap06_conduite_ed01-2016

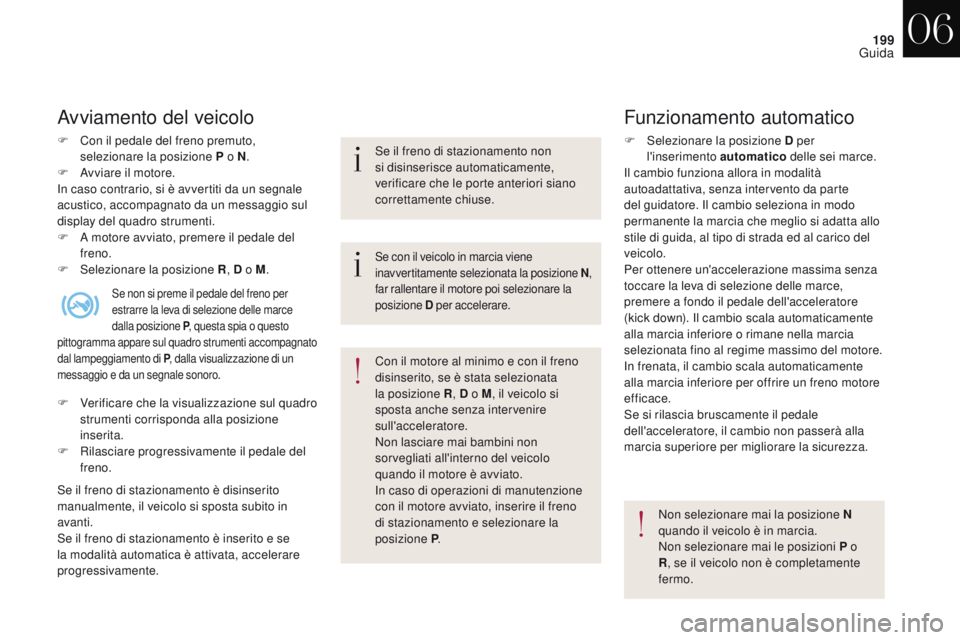

Avviamento del veicolo
F Con il pedale del freno premuto, selezionare la posizione P o N .
F

A
vviare il motore.
In caso contrario, si è avvertiti da un segnale
acustico, accompagnato da un messaggio sul
display del quadro strumenti.
F

A m
otore avviato, premere il pedale del
freno.
F

Sel
ezionare la posizione R , D o M. Se il freno di stazionamento non
si disinserisce automaticamente,
verificare che le porte anteriori siano
correttamente chiuse.
Con il motore al minimo e con il freno
disinserito, se è stata selezionata
la posizione R
, D o M, il veicolo si
sposta anche senza intervenire
sull'acceleratore.
Non lasciare mai bambini non
sorvegliati all'interno del veicolo
quando il motore è avviato.
In caso di operazioni di manutenzione
con il motore avviato, inserire il freno
di stazionamento e selezionare la
posizione P .
Funzionamento automatico
F Selezionare la posizione D per
l'inserimento automatico delle sei marce.
Il cambio funziona allora in modalità
autoadattativa, senza intervento da parte
del guidatore. Il cambio seleziona in modo
permanente la marcia che meglio si adatta allo
stile di guida, al tipo di strada ed al carico del
veicolo.
Per ottenere un'accelerazione massima senza
toccare la leva di selezione delle marce,
premere a fondo il pedale dell'acceleratore
(kick down). Il cambio scala automaticamente
alla marcia inferiore o rimane nella marcia
selezionata fino al regime massimo del motore.
In frenata, il cambio scala automaticamente
alla marcia inferiore per offrire un freno motore
efficace.
Se si rilascia bruscamente il pedale
dell'acceleratore, il cambio non passerà alla
marcia superiore per migliorare la sicurezza.
Non selezionare mai la posizione N
quando il veicolo è in marcia.
Non selezionare mai le posizioni P o
R, se il veicolo non è completamente
fermo.
Se con il veicolo in marcia viene
inavvertitamente selezionata la posizione N ,
far rallentare il motore poi selezionare la
posizione D per accelerare.
Se non si preme il pedale del freno per
estrarre la leva di selezione delle marce
dalla posizione P , questa spia o questo
pittogramma appare sul quadro strumenti accompagnato
dal lampeggiamento di P , dalla visualizzazione di un
messaggio e da un segnale sonoro
.
F

V

erificare che la visualizzazione sul quadro
strumenti corrisponda alla posizione
inserita.
F

R

ilasciare progressivamente il pedale del
freno.
Se il freno di stazionamento è disinserito
manualmente, il veicolo si sposta subito in
avanti.
Se il freno di stazionamento è inserito e se
la modalità automatica è attivata, accelerare
progressivamente.
06
Guida

200
DS4_it_Chap06_conduite_ed01-2016

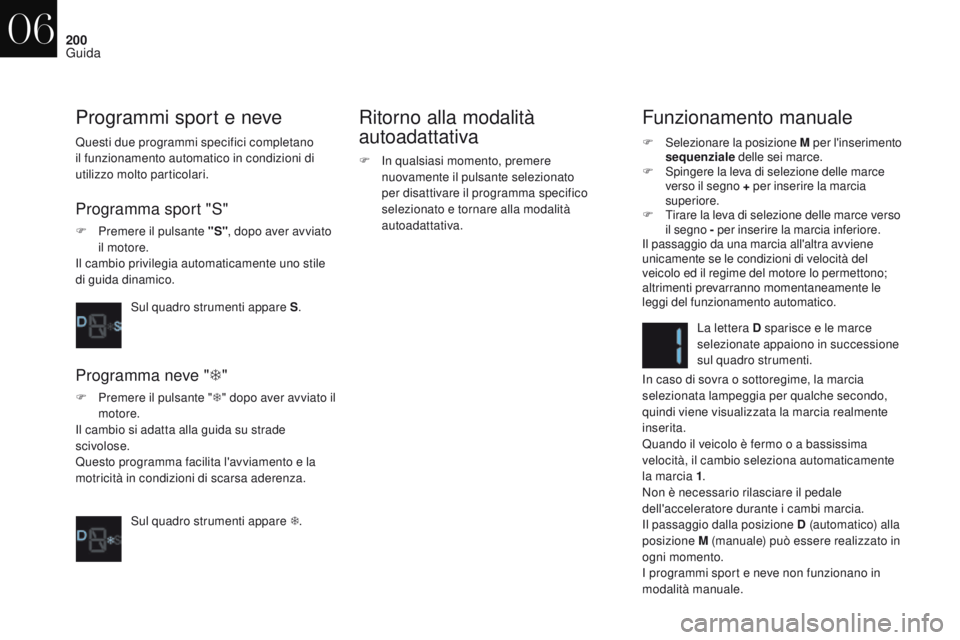

Funzionamento manuale
F Selezionare la posizione M per l'inserimento
sequenziale delle sei marce.
F
S

pingere la leva di selezione delle marce
verso il segno + per inserire la marcia
superiore.
F
T

irare la leva di selezione delle marce verso
il segno - per inserire la marcia inferiore.
Il passaggio da una marcia all'altra avviene
unicamente se le condizioni di velocità del
veicolo ed il regime del motore lo permettono;
altrimenti prevarranno momentaneamente le
leggi del funzionamento automatico.
La lettera D sparisce e le marce
selezionate appaiono in successione
sul quadro strumenti.
In caso di sovra o sottoregime, la marcia
selezionata lampeggia per qualche secondo,
quindi viene visualizzata la marcia realmente
inserita.
Quando il veicolo è fermo o a bassissima
velocità, il cambio seleziona automaticamente
la marcia 1 .
Non è necessario rilasciare il pedale
dell'acceleratore durante i cambi marcia.
Il passaggio dalla posizione D (automatico) alla
posizione M (manuale) può essere realizzato in
ogni momento.
I programmi sport e neve non funzionano in
modalità manuale.
Programmi sport e neve
Programma sport "S"
F Premere il pulsante "S" , dopo aver avviato
il motore.
Il cambio privilegia automaticamente uno stile
di guida dinamico.
Sul quadro strumenti appare S .
Programma neve "T"
F Premere il pulsante " T" dopo aver avviato il
motore.
Il cambio si adatta alla guida su strade
scivolose.
Questo programma facilita l'avviamento e la
motricità in condizioni di scarsa aderenza.
Sul quadro strumenti appare T .
Ritorno alla modalità
autoadattativa
F In qualsiasi momento, premere
nuovamente il pulsante selezionato
per disattivare il programma specifico
selezionato e tornare alla modalità
autoadattativa.
Questi due programmi specifici completano
il funzionamento automatico in condizioni di
utilizzo molto particolari.
06
Guida

201
DS4_it_Chap06_conduite_ed01-2016

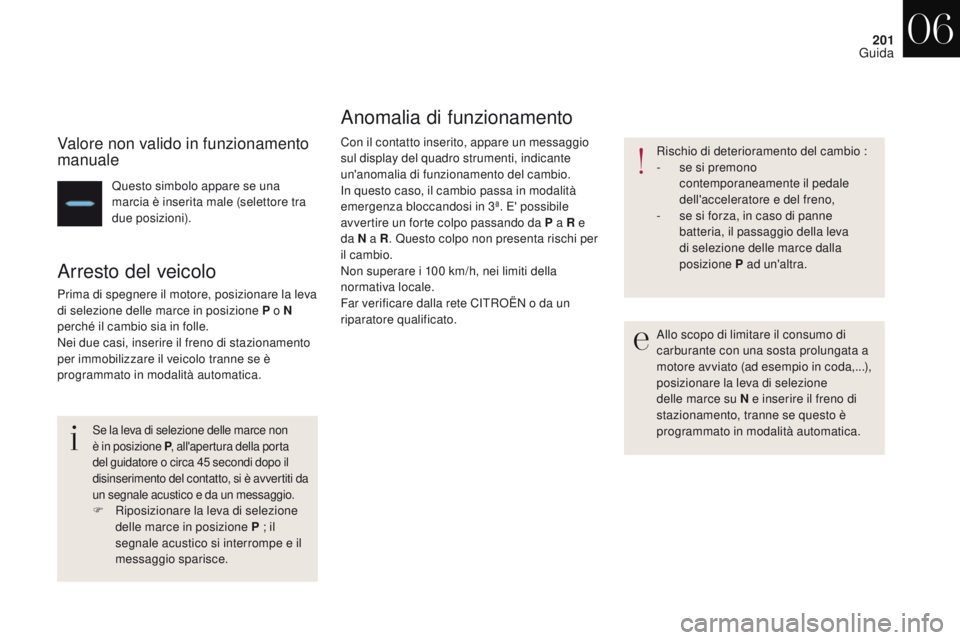

Valore non valido in funzionamento
manuale
Questo simbolo appare se una
marcia è inserita male (selettore tra
due posizioni).
Arresto del veicolo
Prima di spegnere il motore, posizionare la leva
di selezione delle marce in posizione P o N
perché il cambio sia in folle.
Nei due casi, inserire il freno di stazionamento
per immobilizzare il veicolo tranne se è
programmato in modalità automatica.
Se la leva di selezione delle marce non
è in posizione P, all'apertura della porta
del guidatore o circa 45
secondi dopo il
disinserimento del contatto, si è avvertiti da
un segnale acustico e da un messaggio.
F Riposizionare la leva di selezione delle marce in posizione P ; il
segnale acustico si interrompe e il
messaggio sparisce.
Anomalia di funzionamento
Con il contatto inserito, appare un messaggio
sul display del quadro strumenti, indicante
un'anomalia di funzionamento del cambio.
In questo caso, il cambio passa in modalità
emergenza bloccandosi in 3ª. E' possibile
avvertire un forte colpo passando da P a R e
da N a R . Questo colpo non presenta rischi per
il cambio.
Non superare i 100
km/h, nei limiti della
normativa locale.
Far verificare dalla rete CITROËN o da un
riparatore qualificato. Rischio di deterioramento del cambio :
-

s
e si premono
contemporaneamente il pedale
dell'acceleratore e del freno,
-

s
e si forza, in caso di panne
batteria, il passaggio della leva
di selezione delle marce dalla
posizione P ad un'altra.
Allo scopo di limitare il consumo di
carburante con una sosta prolungata a
motore avviato (ad esempio in coda,...),
posizionare la leva di selezione
delle marce su N e inserire il freno di
stazionamento, tranne se questo è
programmato in modalità automatica.
06
Guida

202
DS4_it_Chap06_conduite_ed01-2016

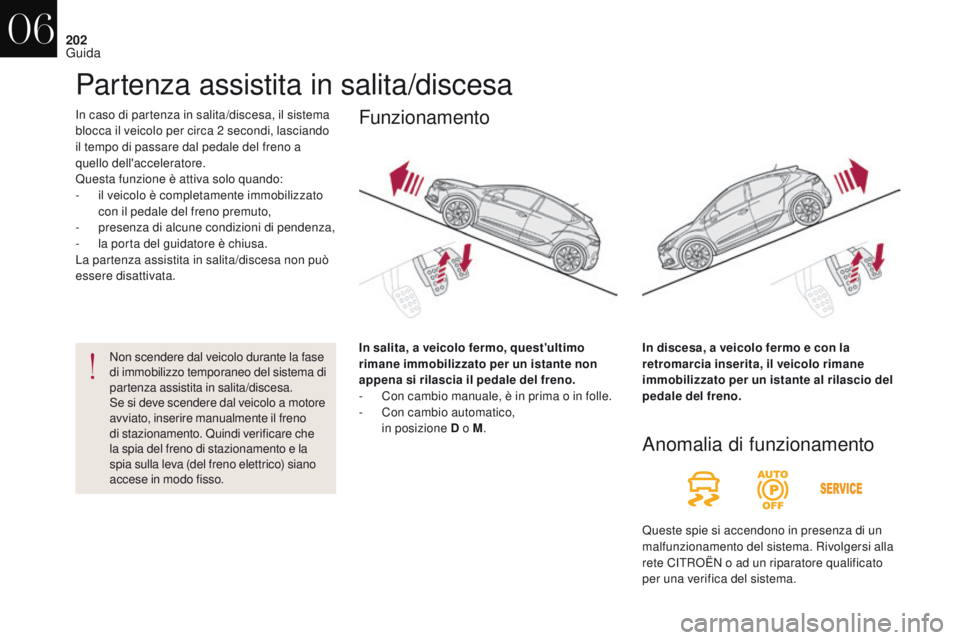

In caso di partenza in salita/discesa, il sistema
blocca il veicolo per circa 2 secondi, lasciando
il tempo di passare dal pedale del freno a
quello dell'acceleratore.
Questa funzione è attiva solo quando:
-

i
l veicolo è completamente immobilizzato
con il pedale del freno premuto,
-

p
resenza di alcune condizioni di pendenza,
-

l
a porta del guidatore è chiusa.
La partenza assistita in salita/discesa non può
essere disattivata.
Partenza assistita in salita/discesa
In salita, a veicolo fermo, quest'ultimo
rimane immobilizzato per un istante non
appena si rilascia il pedale del freno.
-

C
on cambio manuale, è in prima o in folle.
-

C
on cambio automatico,
in posizione D o M .
Funzionamento
Non scendere dal veicolo durante la fase
di immobilizzo temporaneo del sistema di
partenza assistita in salita/discesa.
Se si deve scendere dal veicolo a motore
avviato, inserire manualmente il freno
di stazionamento. Quindi verificare che
la spia del freno di stazionamento e la
spia sulla leva (del freno elettrico) siano
accese in modo fisso. In discesa, a veicolo fermo e con la
retromarcia inserita, il veicolo rimane
immobilizzato per un istante al rilascio del
pedale del freno.
Anomalia di funzionamento
Queste spie si accendono in presenza di un
malfunzionamento del sistema. Rivolgersi alla
rete CITROËN o ad un riparatore qualificato
per una verifica del sistema.
06
Guida

203
DS4_it_Chap06_conduite_ed01-2016

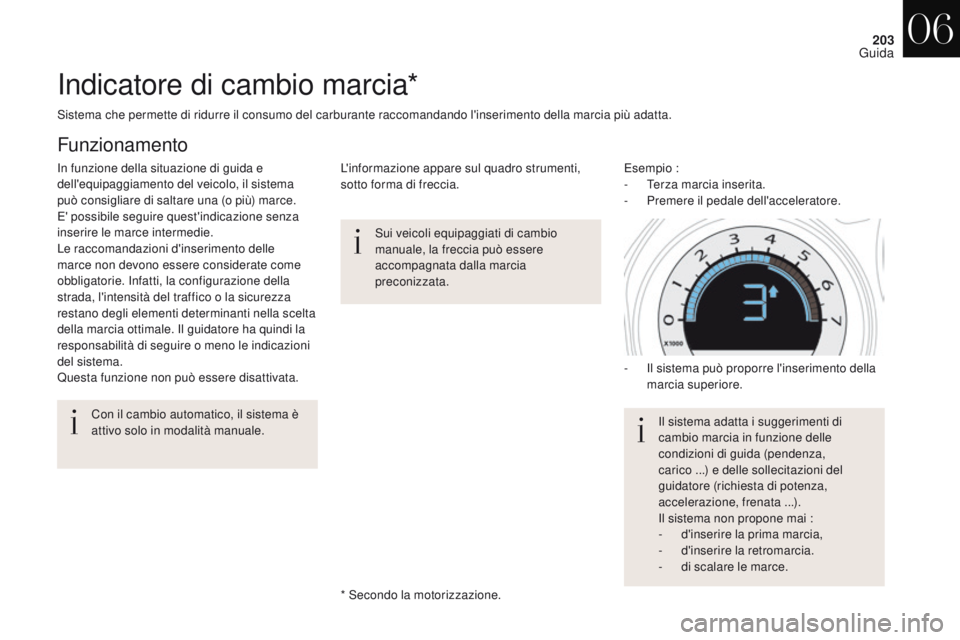

Indicatore di cambio marcia*
Sui veicoli equipaggiati di cambio
manuale, la freccia può essere
accompagnata dalla marcia
preconizzata.
Con il cambio automatico, il sistema è
attivo solo in modalità manuale.
* Secondo la motorizzazione.
Sistema che permette di ridurre il consumo del carburante raccomandando l'inserimento della marcia più adatta.
Funzionamento
In funzione della situazione di guida e
dell'equipaggiamento del veicolo, il sistema
può consigliare di saltare una (o più) marce.
E' possibile seguire quest'indicazione senza
inserire le marce intermedie.
Le raccomandazioni d'inserimento delle
marce non devono essere considerate come
obbligatorie. Infatti, la configurazione della
strada, l'intensità del traffico o la sicurezza
restano degli elementi determinanti nella scelta
della marcia ottimale. Il guidatore ha quindi la
responsabilità di seguire o meno le indicazioni
del sistema.
Questa funzione non può essere disattivata.
Esempio :
-
T

erza marcia inserita.
-
P

remere il pedale dell'acceleratore.
L'informazione appare sul quadro strumenti,
sotto forma di freccia.
Il sistema adatta i suggerimenti di
cambio marcia in funzione delle
condizioni di guida (pendenza,
carico ...) e delle sollecitazioni del
guidatore (richiesta di potenza,
accelerazione, frenata ...).
Il sistema non propone mai :
-
d

'inserire la prima marcia,
-
d

'inserire la retromarcia.
-

d
i scalare le marce.
-

I
l sistema può proporre l'inserimento della
marcia superiore.
06
Guida

204
DS4_it_Chap06_conduite_ed01-2016

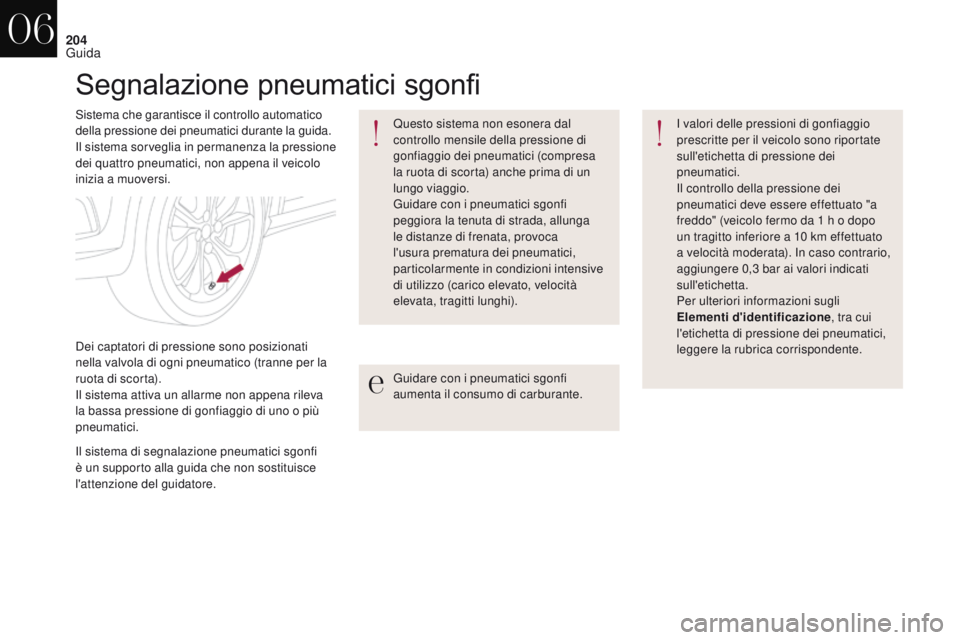

Segnalazione pneumatici sgonfi
Sistema che garantisce il controllo automatico
della pressione dei pneumatici durante la guida.
Il sistema sorveglia in permanenza la pressione
dei quattro pneumatici, non appena il veicolo
inizia a muoversi.Guidare con i pneumatici sgonfi
aumenta il consumo di carburante.I valori delle pressioni di gonfiaggio
prescritte per il veicolo sono riportate
sull'etichetta di pressione dei
pneumatici.
Il controllo della pressione dei
pneumatici deve essere effettuato "a
freddo" (veicolo fermo da 1
h o dopo
un tragitto inferiore a 10
km effettuato
a velocità moderata). In caso contrario,
aggiungere 0,3
bar ai valori indicati
sull'etichetta.
Per ulteriori informazioni sugli
Elementi d'identificazione , tra cui
l'etichetta di pressione dei pneumatici,
leggere la rubrica corrispondente.
Questo sistema non esonera dal
controllo mensile della pressione di
gonfiaggio dei pneumatici (compresa
la ruota di scorta) anche prima di un
lungo viaggio.
Guidare con i pneumatici sgonfi
peggiora la tenuta di strada, allunga
le distanze di frenata, provoca
l'usura prematura dei pneumatici,
particolarmente in condizioni intensive
di utilizzo (carico elevato, velocità
elevata, tragitti lunghi).
Il sistema di segnalazione pneumatici sgonfi
è un supporto alla guida che non sostituisce
l'attenzione del guidatore. Dei captatori di pressione sono posizionati
nella valvola di ogni pneumatico (tranne per la
ruota di scorta).
Il sistema attiva un allarme non appena rileva
la bassa pressione di gonfiaggio di uno o più
pneumatici.
06
Guida

205
DS4_it_Chap06_conduite_ed01-2016

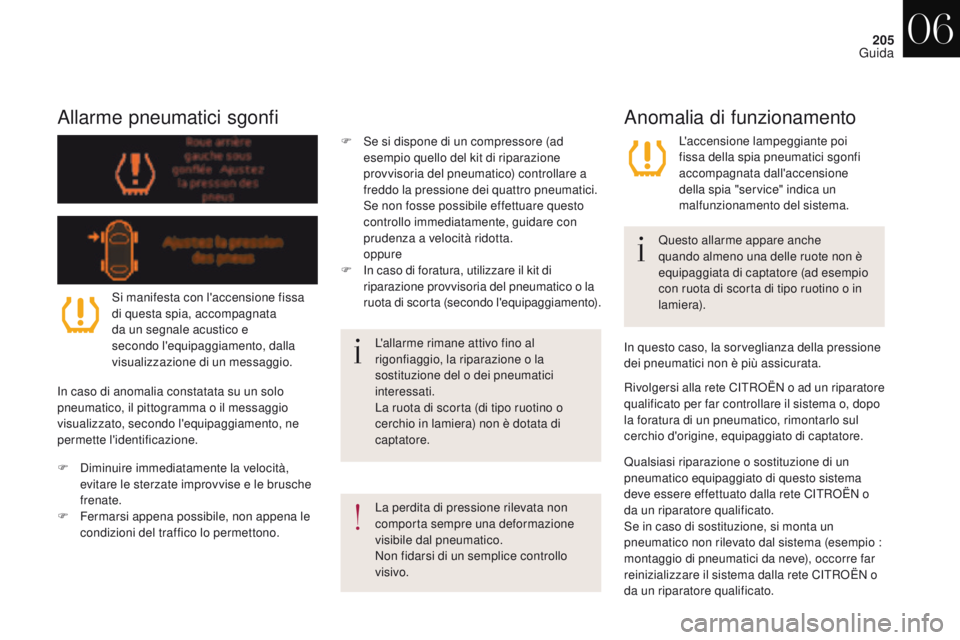

Allarme pneumatici sgonfi
La perdita di pressione rilevata non
comporta sempre una deformazione
visibile dal pneumatico.
Non fidarsi di un semplice controllo
visivo.Questo allarme appare anche
quando almeno una delle ruote non è
equipaggiata di captatore (ad esempio
con ruota di scorta di tipo ruotino o in
lamiera).
L'allarme rimane attivo fino al
rigonfiaggio, la riparazione o la
sostituzione del o dei pneumatici
interessati.
La ruota di scorta (di tipo ruotino o
cerchio in lamiera) non è dotata di
captatore.
Si manifesta con l'accensione fissa
di questa spia, accompagnata
da un segnale acustico e
secondo l'equipaggiamento, dalla
visualizzazione di un messaggio.
In caso di anomalia constatata su un solo
pneumatico, il pittogramma o il messaggio
visualizzato, secondo l'equipaggiamento, ne
permette l'identificazione.
F

D

iminuire immediatamente la velocità,
evitare le sterzate improvvise e le brusche
frenate.
F
F
ermarsi appena possibile, non appena le
condizioni del traffico lo permettono.
Anomalia di funzionamento
L'accensione lampeggiante poi
fissa della spia pneumatici sgonfi
accompagnata dall'accensione
della spia "service" indica un
malfunzionamento del sistema.
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato per far controllare il sistema o, dopo
la foratura di un pneumatico, rimontarlo sul
cerchio d'origine, equipaggiato di captatore.
F
S
e si dispone di un compressore (ad
esempio quello del kit di riparazione
provvisoria del pneumatico) controllare a
freddo la pressione dei quattro pneumatici.
S

e non fosse possibile effettuare questo
controllo immediatamente, guidare con
prudenza a velocità ridotta.


oppure
F
I

n caso di foratura, utilizzare il kit di
riparazione provvisoria del pneumatico o la
ruota di scorta (secondo l'equipaggiamento).
Qualsiasi riparazione o sostituzione di un
pneumatico equipaggiato di questo sistema
deve essere effettuato dalla rete CITROËN o
da un riparatore qualificato.
Se in caso di sostituzione, si monta un
pneumatico non rilevato dal sistema (esempio :
montaggio di pneumatici da neve), occorre far
reinizializzare il sistema dalla rete CITROËN o
da un riparatore qualificato. In questo caso, la sorveglianza della pressione
dei pneumatici non è più assicurata.
06
Guida

206
DS4_it_Chap06_conduite_ed01-2016
Stop & Start
Funzionamento
Passaggio in modalità STOP del
motore
La modalità STOP non modifica le
funzionalità del veicolo, come ad
esempio la frenata, il servosterzo...
Non effettuare mai rifornimenti
di carburante quando il motore è
in modalità STOP; interrompere
tassativamente il contatto con la chiave
o con il tasto START/STOP.
Con cambio manuale,
ad una
velocità inferiore a 20

km/h, o a
Se il veicolo ne è equipaggiato,
un contatore di tempo accumule
le durate della modalità La modalità STOP non si attiva quando :
-
i
l veicolo è in forte pendenza (salita o
discesa),
-
l
a porta del guidatore è aperta,
-
l
a cintura di sicurezza del guidatore è
sganciata,
-
l
a velocità del veicolo non è stata superata
di 10 km/h dall'ultimo avviamento (con la
chiave o con il tasto START/STOP),
-
i
l freno di stazionamento elettrico è inserito
o in corso di inserimento,
-
i
l mantenimento del confort termico
nell'abitacolo lo richiede,
-
i
l disappannamento è attivo,
-
a
lcune condizioni specifiche (carica
della batteria, temperatura del motore,
assistenza alla frenata, temperatura
esterna...) lo richiedono per assicurare il
controllo del sistema.
Casi particolari : modalità STOP
non disponibile
In questo caso, la spia "ECO"
lampeggia per alcuni secondi, poi si
spegne.
Questo funzionamento è del tutto normale.
Con cambio automatico,
a veicolo
fermo, questa spia si accende STOP durante il tragitto. Si riazzera ad ogni
inserimento del contatto con la chiave o con il
tasto START/STOP.
Il sistema Stop & Start pone il motore temporaneamente in attesa - modalità STOP - durante le fasi
di sosta nel traffico (semafori rossi, code, altro...). Il motore si riavvia automaticamente - modalità
START - quando si desidera ripartire. Il riavviamento si effettua in maniera istantanea, rapida e
silenziosa.
Par fettamente adatto all'utilizzo urbano, lo Stop & Start permette di diminuire il consumo di
carburante, le emissioni di gas inquinanti ed il livello sonoro a veicolo fermo.
veicolo fermo con le versioni benzina PureTech
130

cv et Diesel BlueHDi 115

cv e 120

cv,
questa spia si accende sul quadro strumenti
ed il motore passa automaticamente in veglia
quando si posiziona la leva delle marce in folle
e se si rilascia il pedale della frizione.
sul quadro strumenti ed il motore passa
automaticamente in veglia quando si preme il
pedale del freno o si sposta il selettore delle
marce in N .
06
Guida

207
DS4_it_Chap06_conduite_ed01-2016
Passaggio in modalità START del
motore
Con cambio manuale, questa spia
si spegne ed il motore si riavvia
Casi particolari : attivazione
automatica della modalità START
Con cambio manuale in modalità
STOP, in caso di inserimento di
una marcia senza aver premuto
completamente il pedale della frizione,
si accende una spia o appare un
messaggio d'allarme che invita a
premerlo allo scopo di garantire il
riavviamento del motore.
In questo caso, la spia "ECO"
lampeggia per alcuni secondi poi si
spegne.
Questo funzionamento è del tutto normale. Per ragioni di sicurezza o di confort, la modalità
START si attiva automaticamente quando :
-

s

i apre la porta del guidatore,
-

l

a cintura di sicurezza del guidatore viene
sganciata,
-

l

a velocità del veicolo supera i 25

km/h
con cambio manuale (3

km/h se versioni
benzina PureTech 130

cv e Diesel BlueHdi
115

e 120

cv) o 3

km/h con cambio
automatico,
-

i

l freno di stazionamento elettrico è in fase
di inserimento,
-

a

lcune condizioni specifiche (carica
della batteria, temperatura del motore,
assistenza in frenata, regolazione della
climatizzazione...) lo richiedono per
assicurare il controllo del sistema o del
veicolo.
Con cambio automatico,
questa
spia si spegne ed il motore si riavvia
automaticamente :
-

q

uando si rilascia il pedale del freno con il
selettore delle marce in posizione D o M ,
-

q

uando il cambio è in posizione N , con il
pedale del freno rilasciato e se si posiziona
il selettore delle marce in D o in M ,
-
q

uando si inserisce la retromarcia.
automaticamente premendo a fondo
il pedale
della frizione.
06
Guida

208
DS4_it_Chap06_conduite_ed01-2016
Anomalia di funzionamento
In alcuni casi, quali il mantenimento del confort
termico nell'abitacolo, potrebbe rendersi utile
disattivare lo Stop & Start.
La richiesta di disattivazione può
essere effettuata in qualsiasi momento,
dall'inserimento del contatto.
Se il motore è in modalità STOP, si riavvia
subito.
Lo Stop & Start si riattiva automaticamente ad
ogni inserimento del contatto.
Disattivazione / Riattivazione
In caso di anomalia in modalità STOP, è
possibile che il motore si spenga. Si rende
allora necessario interrompere il contatto, poi
riavviare con la chiave.
Secondo la versione, può apparire anche un
messaggio d'allarme che chiede di spostare la leva
delle marce in N e di premere il pedale del freno.
È allora necessario interrompere il contatto, poi
riavviare il motore.
Lo Stop & Start richiede una batteria
da 12
V con tecnologia e caratteristiche
specifiche. Qualsiasi intervento su
questo tipo di batteria deve essere
realizzato esclusivamente presso
la rete CITROËN o un riparatore
qualificato.
Per ulteriori informazioni sulla Batteria
12


V, leggere la rubrica corrispondente.
In caso di malfunzionamento del
sistema, la spia sul comando "ECO
OFF"
lampeggia, poi si accende
fissa.
Con il tasto sul cruscotto
Una nuova pressione di questo tasto
riattiva la funzione. F
Pr
emere questo tasto.
La disattivazione è confermata dall'accensione
della spia del tasto e dalla visualizzazione di un
messaggio. Guida su strade allagate
Prima di entrare in una strada allagata,
si raccomanda vivamente di disattivare
lo Stop & Start.
Per ulteriori informazioni sui Consigli
di guida
, particolarmente su strada
allagata, consultare la rubrica
corrispondente. Apertura del cofano motore
Prima di qualsiasi intervento nel cofano
motore, disattivare lo Stop & Start per
evitare il rischio di ferirsi durante un
disinnesto automatico della modalità
S TA R T. Far verificare dalla rete CITROËN o da un
riparatore qualificato.
La spia del tasto si spegne, accompagnata
dalla visualizzazione di un messaggio.
06
Guida
