CITROEN DS4 2017 Manual do condutor (in Portuguese)

9
DS4_pt_Chap00b_vue-ensemble_ed01-2016

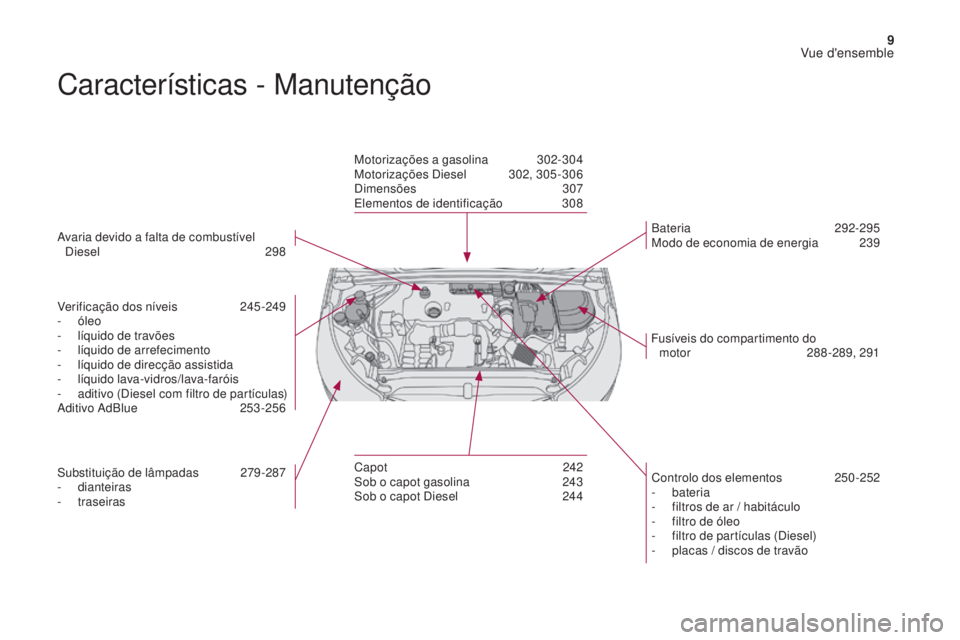

Características - Manutenção
Avaria devido a falta de combustível Diesel 298
Verificação dos níveis
2

45-249
-


óleo
-

l
íquido de travões
-

l
íquido de arrefecimento
-

l
íquido de direcção assistida
-
l

íquido lava-vidros/lava-faróis
-

a
ditivo (Diesel com filtro de partículas)
Aditivo AdBlue
25

3-256
Substituição de lâmpadas
2

79-287
-


dianteiras
-


traseiras Motorizações a gasolina

3
02-304
Motorizações Diesel
3
02, 305 -306
Dimensões
3
07
Elementos de identificação
3
08
Capot
2
42
Sob o capot gasolina

2
43
Sob o capot Diesel

2
44Controlo dos elementos
2

50-252
-


bateria
-

f
iltros de ar / habitáculo
-

f
iltro de óleo
-

f
iltro de partículas (Diesel)
-

p
lacas / discos de travão
Bateria
292-295
Modo de economia de energia 2 39
Fusíveis do compartimento do motor

2
88 -289, 291
Vue d'ensemble

10
Enquanto passageiro, se não ligar os suportes
de multimédia (filmes, música, jogos de
vídeo, ...), vai ajudar a reduzir o consumo de
energia eléctrica e, portanto, o combustível.
Desligue os aparelhos portáteis antes de sair
do veículo.

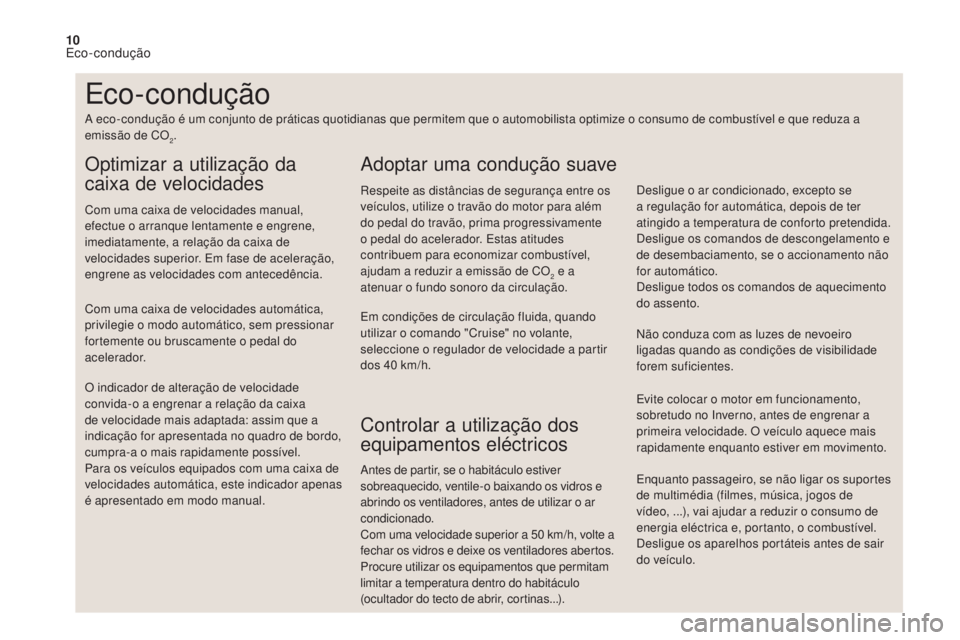

Eco-condução
A eco-condução é um conjunto de práticas quotidianas que permitem que o automobilista optimize o consumo de combustível e que reduza a
emissão de CO
2.
Optimizar a utilização da
caixa de velocidades
Com uma caixa de velocidades manual,
efectue o arranque lentamente e engrene,
imediatamente, a relação da caixa de
velocidades superior. Em fase de aceleração,
engrene as velocidades com antecedência.
Com uma caixa de velocidades automática,
privilegie o modo automático, sem pressionar
fortemente ou bruscamente o pedal do
acelerador.
O indicador de alteração de velocidade
convida-o a engrenar a relação da caixa
de velocidade mais adaptada: assim que a
indicação for apresentada no quadro de bordo,
cumpra-a o mais rapidamente possível.
Para os veículos equipados com uma caixa de
velocidades automática, este indicador apenas
é apresentado em modo manual.
Adoptar uma condução suave
Respeite as distâncias de segurança entre os
veículos, utilize o travão do motor para além
do pedal do travão, prima progressivamente
o pedal do acelerador. Estas atitudes
contribuem para economizar combustível,
ajudam a reduzir a emissão de CO
2 e a
a
tenuar o fundo sonoro da circulação.
Em condições de circulação fluida, quando
utilizar o comando "Cruise" no volante,
seleccione o regulador de velocidade a partir
dos 40

km/h.
Controlar a utilização dos
equipamentos eléctricos
Antes de partir, se o habitáculo estiver
sobreaquecido, ventile-o baixando os vidros e
abrindo os ventiladores, antes de utilizar o ar
condicionado.
Com uma velocidade superior a 50 km/h, volte a
fechar os vidros e deixe os ventiladores abertos.
Procure utilizar os equipamentos que permitam
limitar a temperatura dentro do habitáculo
(ocultador do tecto de abrir, cortinas...). Não conduza com as luzes de nevoeiro
ligadas quando as condições de visibilidade
forem suficientes.
Evite colocar o motor em funcionamento,
sobretudo no Inverno, antes de engrenar a
primeira velocidade. O veículo aquece mais
rapidamente enquanto estiver em movimento. Desligue o ar condicionado, excepto se
a regulação for automática, depois de ter
atingido a temperatura de conforto pretendida.
Desligue os comandos de descongelamento e
de desembaciamento, se o accionamento não
for automático.
Desligue todos os comandos de aquecimento
do assento.
Eco-condução

11
DS4_pt_Chap00c_eco-conduite_ed01-2016

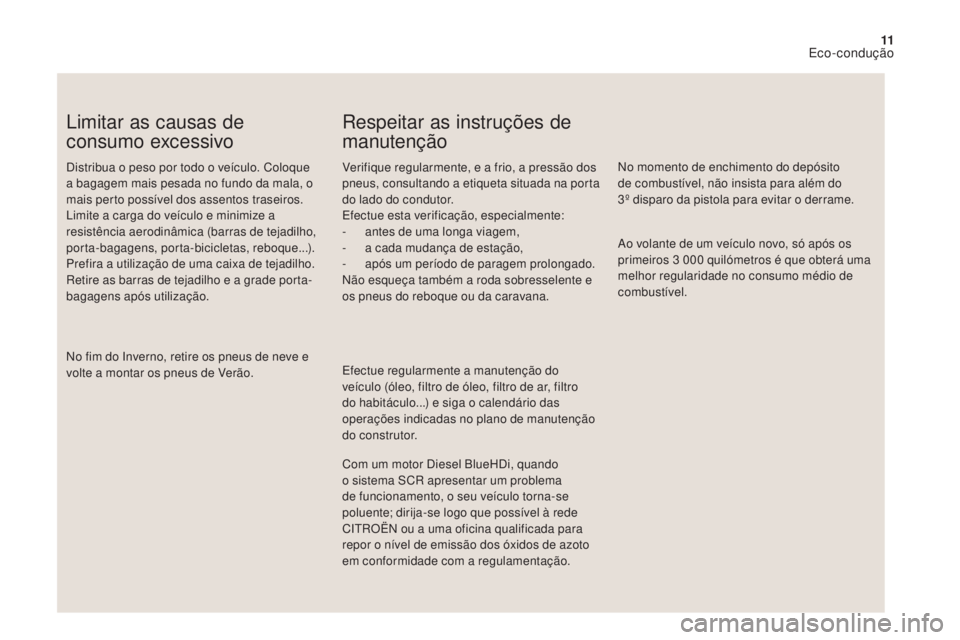

Limitar as causas de
consumo excessivo
Distribua o peso por todo o veículo. Coloque
a bagagem mais pesada no fundo da mala, o
mais perto possível dos assentos traseiros.
Limite a carga do veículo e minimize a
resistência aerodinâmica (barras de tejadilho,
porta-bagagens, porta-bicicletas, reboque...).
Prefira a utilização de uma caixa de tejadilho.
Retire as barras de tejadilho e a grade porta-
bagagens após utilização.
No fim do Inverno, retire os pneus de neve e
volte a montar os pneus de Verão.
Respeitar as instruções de
manutenção
Verifique regularmente, e a frio, a pressão dos
pneus, consultando a etiqueta situada na porta
do lado do condutor.
Efectue esta verificação, especialmente:
-
a
ntes de uma longa viagem,
-

a c
ada mudança de estação,
-

a
pós um período de paragem prolongado.
Não esqueça também a roda sobresselente e
os pneus do reboque ou da caravana.
Efectue regularmente a manutenção do
veículo (óleo, filtro de óleo, filtro de ar, filtro
do habitáculo...) e siga o calendário das
operações indicadas no plano de manutenção
d o c o n s t r u t o r.
Com um motor Diesel BlueHDi, quando
o sistema SCR apresentar um problema
de funcionamento, o seu veículo torna-se
poluente; dirija-se logo que possível à rede
CITROËN ou a uma oficina qualificada para
repor o nível de emissão dos óxidos de azoto
em conformidade com a regulamentação. No momento de enchimento do depósito
de combustível, não insista para além do
3º


disparo da pistola para evitar o derrame.
Ao volante de um veículo novo, só após os
primeiros 3
000 quilómetros é que obterá uma
melhor regularidade no consumo médio de
combustível.
Eco-condução

DS4_ pt _Chap01_instruments- de-bord_ed01-2016
INTRUMENTOS DE BORDO

DS4_ pt _Chap01_instruments- de-bord_ed01-2016
01

14
DS4_ pt _Chap01_instruments- de-bord_ed01-2016

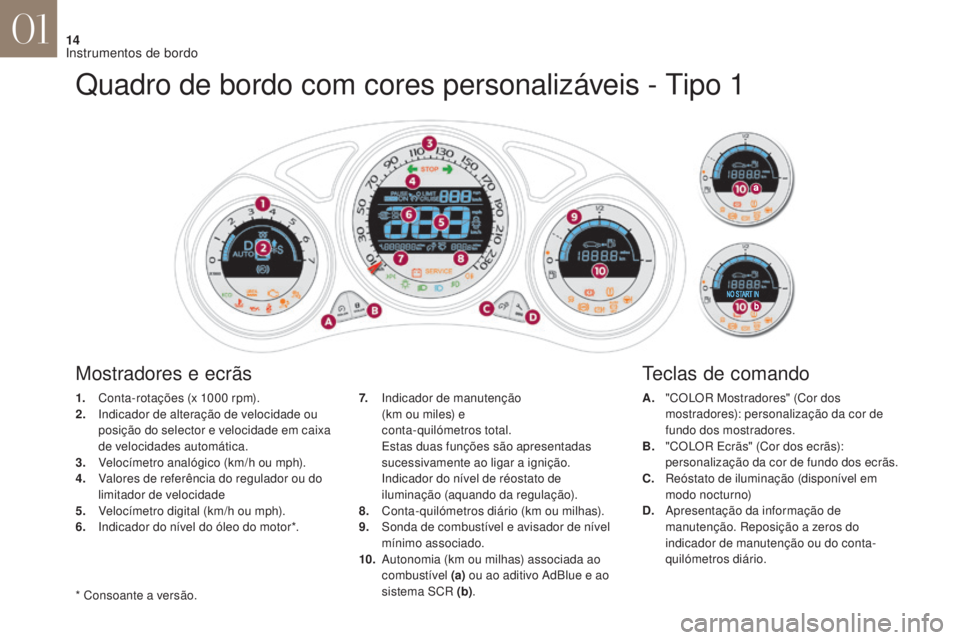

Quadro de bordo com cores personalizáveis - Tipo 1
1. Conta-rotações (x 1000 rpm).
2. I ndicador de alteração de velocidade ou
posição do selector e velocidade em caixa
de velocidades automática.
3.
V

elocímetro analógico (km/h ou mph).
4.
V

alores de referência do regulador ou do
limitador de velocidade
5.
V

elocímetro digital (km/h ou mph).
6.
I

ndicador do nível do óleo do motor*.
Mostradores e ecrãs Teclas de comando
7. Indicador de manutenção
(km ou miles) e
c

onta-quilómetros total.
Es

tas duas funções são apresentadas
sucessivamente ao ligar a ignição.
I

ndicador do nível de réostato de
iluminação (aquando da regulação).
8.
C

onta-quilómetros diário (km ou milhas).
9.
S

onda de combustível e avisador de nível
mínimo associado.
10.
A

utonomia (km ou milhas) associada ao
combustível (a) ou ao aditivo AdBlue e ao
sistema SCR (b) . A. "
COLOR Mostradores" (Cor dos
mostradores): personalização da cor de
fundo dos mostradores.
B.
"

COLOR Ecrãs" (Cor dos ecrãs):
personalização da cor de fundo dos ecrãs.
C.
R

eóstato de iluminação (disponível em
modo nocturno)
D.
A

presentação da informação de
manutenção. Reposição a zeros do
indicador de manutenção ou do conta-
quilómetros diário.
* Consoante a versão.
01
Instrumentos de bordo

15
DS4_ pt _Chap01_instruments- de-bord_ed01-2016
1. Conta-rotações (x 1000 rpm).
2. I ndicador de alteração de velocidade ou
posição do selector e velocidade na caixa
de velocidades automática
3.
V

elocímetro (km/h ou mph).
4.
E

crã central.
5.
S

onda de combustível e avisador de nível
mínimo associado.
Mostradores e ecrãs
6. Conta-quilómetros diário (km ou miles).
7. C have de manutenção (se prazo de revisão
iminente ou ultrapassado),
c

onta-quilómetros total. (km ou milhas)
Teclas de comando

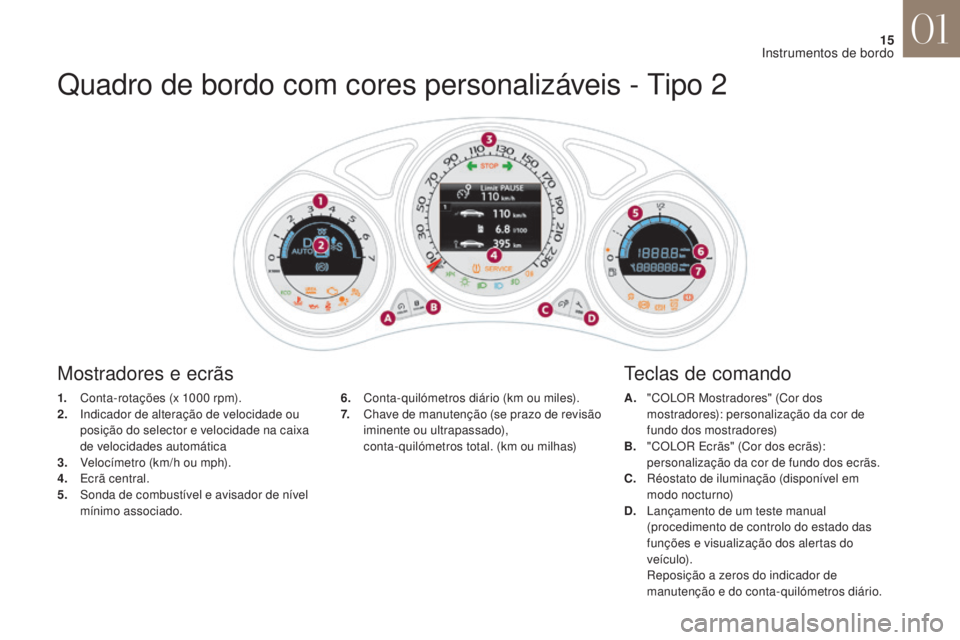

Quadro de bordo com cores personalizáveis - Tipo 2
A. "COLOR Mostradores" (Cor dos mostradores): personalização da cor de
fundo dos mostradores)
B.
"

COLOR Ecrãs" (Cor dos ecrãs):
personalização da cor de fundo dos ecrãs.
C.
R

éostato de iluminação (disponível em
modo nocturno)
D.
L

ançamento de um teste manual
(procedimento de controlo do estado das
funções e visualização dos alertas do
veíc ul o).
R

eposição a zeros do indicador de
manutenção e do conta-quilómetros diário.
01
Instrumentos de bordo

16
DS4_ pt _Chap01_instruments- de-bord_ed01-2016

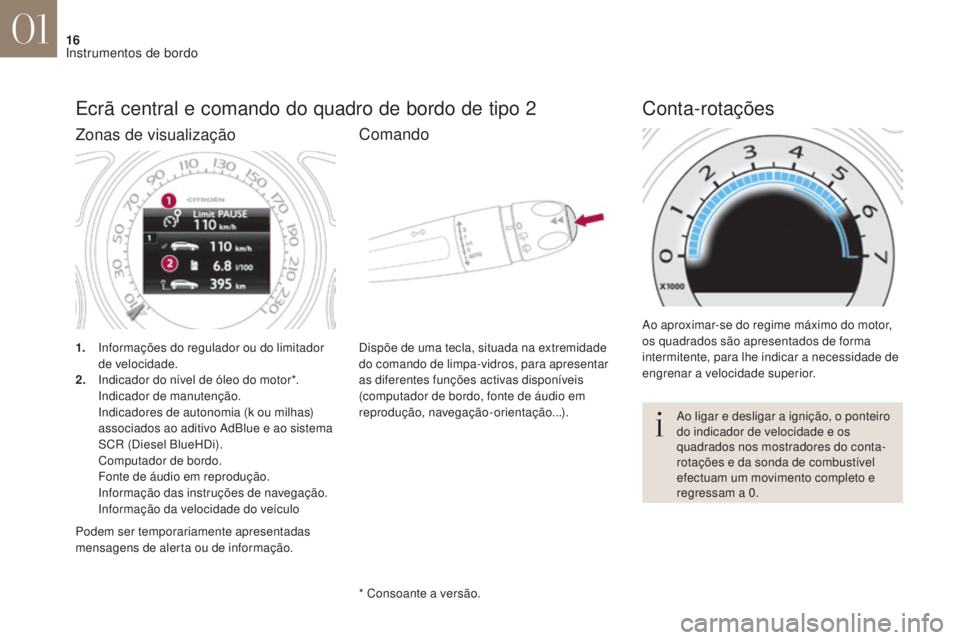

Ecrã central e comando do quadro de bordo de tipo 2
1. Informações do regulador ou do limitador de velocidade.
2.
I

ndicador do nível de óleo do motor*.
I

ndicador de manutenção.
In

dicadores de autonomia (k ou milhas)
associados ao aditivo AdBlue e ao sistema
SCR (Diesel BlueHDi).
C

omputador de bordo.
F

onte de áudio em reprodução.
I

nformação das instruções de navegação.
Informação da velocidade do veículo Dispõe de uma tecla, situada na extremidade
do comando de limpa-vidros, para apresentar
as diferentes funções activas disponíveis
(computador de bordo, fonte de áudio em
reprodução, navegação-orientação...).
Ao aproximar-se do regime máximo do motor,
os quadrados são apresentados de forma
intermitente, para lhe indicar a necessidade de
engrenar a velocidade superior.
Conta-rotações
* Consoante a versão.
Podem ser temporariamente apresentadas
mensagens de alerta ou de informação. Ao ligar e desligar a ignição, o ponteiro
do indicador de velocidade e os
quadrados nos mostradores do conta-
rotações e da sonda de combustível
efectuam um movimento completo e
regressam a 0.
Zonas de visualização
Comando
01
Instrumentos de bordo

17
DS4_ pt _Chap01_instruments- de-bord_ed01-2016
Referências visuais que informam o condutor relativamente ao funcionamento de um sistema (luzes
avisadoras de marcha ou de neutralização) ou ao aparecimento de uma anomalia (luz avisadora de alerta).

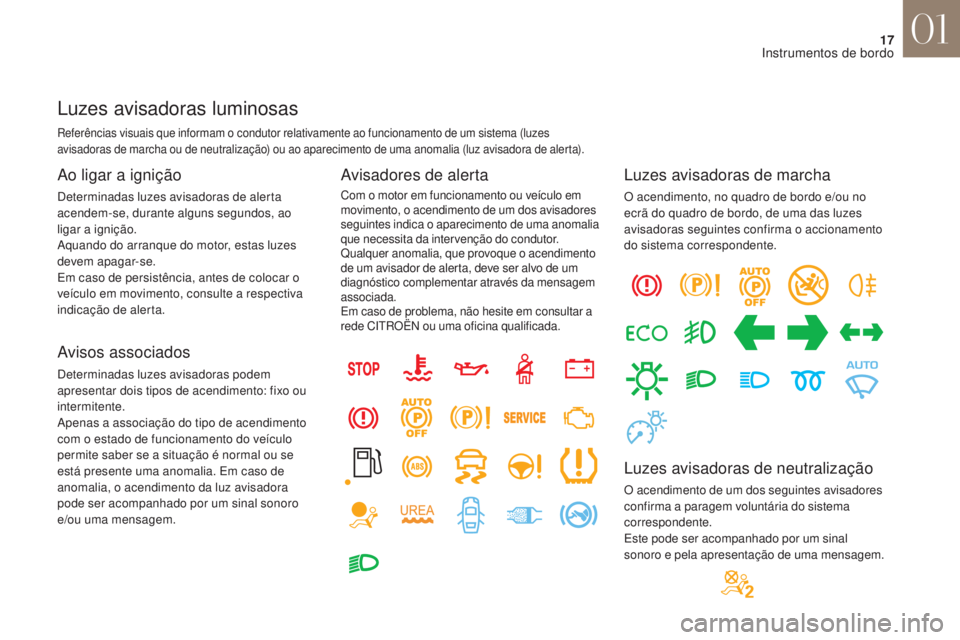

Luzes avisadoras luminosas
Ao ligar a ignição
Determinadas luzes avisadoras de alerta
acendem-se, durante alguns segundos, ao
ligar a ignição.
Aquando do arranque do motor, estas luzes
devem apagar-se.
Em caso de persistência, antes de colocar o
veículo em movimento, consulte a respectiva
indicação de alerta.
Avisos associados
Determinadas luzes avisadoras podem
apresentar dois tipos de acendimento: fixo ou
intermitente.
Apenas a associação do tipo de acendimento
com o estado de funcionamento do veículo
permite saber se a situação é normal ou se
está presente uma anomalia. Em caso de
anomalia, o acendimento da luz avisadora
pode ser acompanhado por um sinal sonoro
e/ou uma mensagem.
Avisadores de alerta
Com o motor em funcionamento ou veículo em
movimento, o acendimento de um dos avisadores
seguintes indica o aparecimento de uma anomalia
que necessita da intervenção do condutor.
Qualquer anomalia, que provoque o acendimento
de um avisador de alerta, deve ser alvo de um
diagnóstico complementar através da mensagem
associada.
Em caso de problema, não hesite em consultar a
rede CITROËN ou uma oficina qualificada.
Luzes avisadoras de marcha
O acendimento, no quadro de bordo e/ou no
ecrã do quadro de bordo, de uma das luzes
avisadoras seguintes confirma o accionamento
do sistema correspondente.
Luzes avisadoras de neutralização
O acendimento de um dos seguintes avisadores
confirma a paragem voluntária do sistema
correspondente.
Este pode ser acompanhado por um sinal
sonoro e pela apresentação de uma mensagem.
01
Instrumentos de bordo

18
DS4_ pt _Chap01_instruments- de-bord_ed01-2016

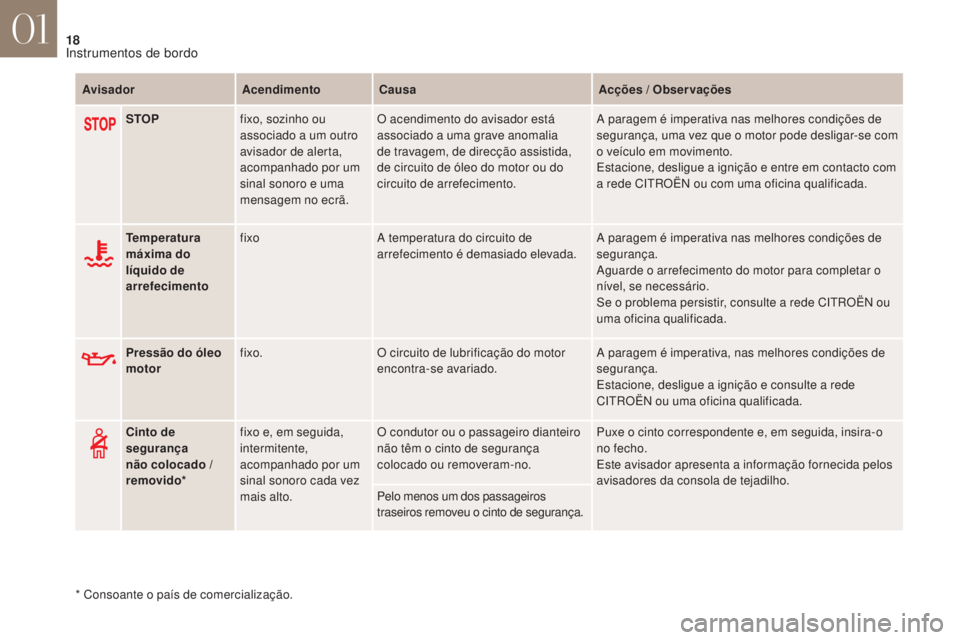

AvisadorAcendimentoCausa Acções / Observações
STOP fixo, sozinho ou
associado a um outro
avisador de alerta,
acompanhado por um
sinal sonoro e uma
mensagem no ecrã. O acendimento do avisador está
associado a uma grave anomalia
de travagem, de direcção assistida,
de circuito de óleo do motor ou do
circuito de arrefecimento.
A paragem é imperativa nas melhores condições de
segurança, uma vez que o motor pode desligar-se com
o veículo em movimento.
Estacione, desligue a ignição e entre em contacto com
a rede CITROËN ou com uma oficina qualificada.
Temperatura
máxima do
líquido de
arrefecimento fixo
A temperatura do circuito de
arrefecimento é demasiado elevada. A paragem é imperativa nas melhores condições de
segurança.
Aguarde o arrefecimento do motor para completar o
nível, se necessário.
Se o problema persistir, consulte a rede CITROËN ou
uma oficina qualificada.
Pressão do óleo
motor fixo.
O circuito de lubrificação do motor
encontra-se avariado. A paragem é imperativa, nas melhores condições de
segurança.
Estacione, desligue a ignição e consulte a rede
CITROËN ou uma oficina qualificada.
* Consoante o país de comercialização. Cinto de
segurança
não colocado /
removido*
fixo e, em seguida,
intermitente,
acompanhado por um
sinal sonoro cada vez
mais alto. O condutor ou o passageiro dianteiro
não têm o cinto de segurança
colocado ou removeram-no.
Puxe o cinto correspondente e, em seguida, insira-o
no fecho.
Este avisador apresenta a informação fornecida pelos
avisadores da consola de tejadilho.
Pelo menos um dos passageiros
traseiros removeu o cinto de segurança.
01
Instrumentos de bordo
