CITROEN DS4 2017 Manuales de Empleo (in Spanish)

19
DS4_es_Chap01_instruments-de-bord_ed01-2016

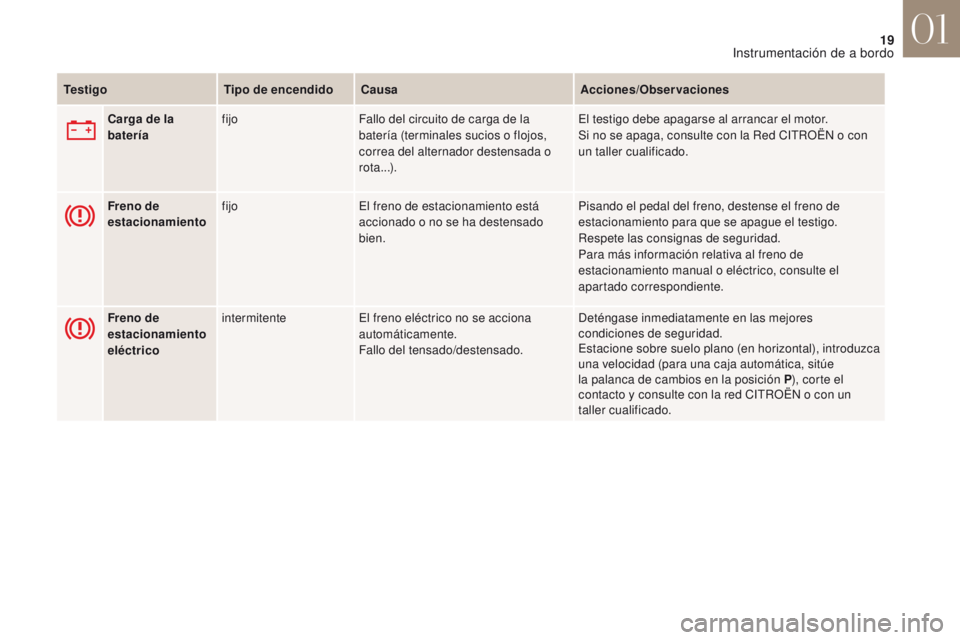

TestigoTipo de encendidoCausa Acciones/Observaciones
Carga de la
batería fijo
Fallo del circuito de carga de la
batería (terminales sucios o flojos,
correa del alternador destensada o
rota...). El testigo debe apagarse al arrancar el motor.
Si no se apaga, consulte con la Red CITROËN o con
un taller cualificado.
Freno de
estacionamiento
eléctrico intermitente
El freno eléctrico no se acciona
automáticamente.
Fallo del tensado/destensado. Deténgase inmediatamente en las mejores
condiciones de seguridad.
Estacione sobre suelo plano (en horizontal), introduzca
una velocidad (para una caja automática, sitúe
la palanca de cambios en la posición P
), corte el
contacto y consulte con la red CITROËN o con un
taller cualificado.
Freno de
estacionamiento
fijo
El freno de estacionamiento está
accionado o no se ha destensado
bien. Pisando el pedal del freno, destense el freno de
estacionamiento para que se apague el testigo.
Respete las consignas de seguridad.
Para más información relativa al freno de
estacionamiento manual o eléctrico, consulte el
apartado correspondiente.
01
Instrumentación de a bordo

20
DS4_es_Chap01_instruments-de-bord_ed01-2016

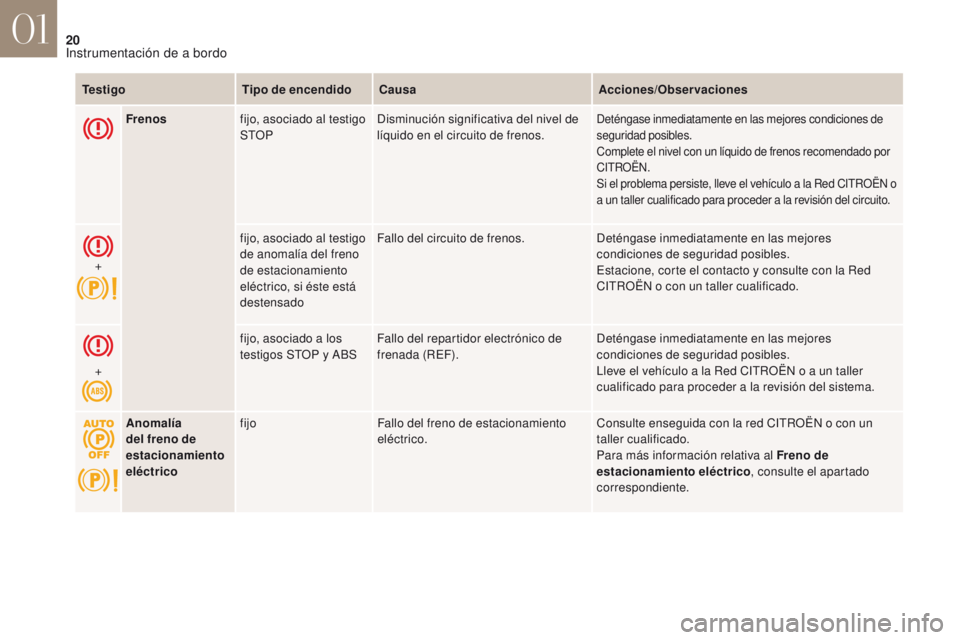

Frenosfijo, asociado al testigo
STOP Disminución significativa del nivel de
líquido en el circuito de frenos.Deténgase inmediatamente en las mejores condiciones de
seguridad posibles.
Complete el nivel con un líquido de frenos recomendado por
CITROËN.
Si el problema persiste, lleve el vehículo a la Red CITROËN o
a un taller cualificado para proceder a la revisión del circuito.
+ fijo, asociado al testigo
de anomalía del freno
de estacionamiento
eléctrico, si éste está
destensadoFallo del circuito de frenos.
Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Estacione, corte el contacto y consulte con la Red
CITROËN o con un taller cualificado.
+ fijo, asociado a los
testigos STOP y ABS
Fallo del repartidor electrónico de
frenada (REF). Deténgase inmediatamente en las mejores
condiciones de seguridad posibles.
Lleve el vehículo a la Red CITROËN o a un taller
cualificado para proceder a la revisión del sistema.
Testigo
Tipo de encendidoCausa Acciones/Observaciones
Anomalía
del freno de
estacionamiento
eléctrico fijo
Fallo del freno de estacionamiento
eléctrico. Consulte enseguida con la red CITROËN o con un
taller cualificado.
Para más información relativa al Freno de
estacionamiento eléctrico
, consulte el apartado
correspondiente.
01
Instrumentación de a bordo

21
DS4_es_Chap01_instruments-de-bord_ed01-2016
Serviciotemporal,
acompañado de un
mensaje Detección de una o varias anomalías
leves que no tienen testigo
específico. Identifique la causa de la anomalía consultando el
mensaje que aparece en pantalla.
Puede solucionar usted mismo algunas anomalías,
como una puerta abierta o el inicio de saturación
del filtro de partículas (en cuanto las condiciones de
circulación lo permitan, regenere el filtro circulando
a una velocidad de al menos 60
km/h, hasta que se
apague el testigo).
Para las demás anomalías, consulte con la red
CITROËN o con un taller cualificado.
fijo, acompañado de
un mensaje Detección de una o varias anomalías
graves que no tienen testigo
específico. Identifique la causa de la anomalía consultando
el mensaje que aparece en pantalla y consulte
imperativamente con la red CITROËN o con un taller
cualificado.
fijo, asociado a un
encendido intermitente
y luego fijo de la llave
de mantenimiento Ha superado el plazo de revisión. Solo con las versiones diésel Blue HDi.
Llevar a revisar su vehículo lo antes posible.
Testigo
Tipo de encendidoCausa Acciones/Observaciones
Sistema de
autodiagnóstico
del motor intermitente
Fallo del sistema de control del motor. Existe riesgo de destrucción del catalizador.
Lleve el vehículo a la red CITROËN o a un taller
cualificado para proceder a la revisión del sistema.
fijo Fallo del sistema anticontaminación. El testigo debe apagarse al arrancar el motor.
Si no se apaga, consulte enseguida con la red
CITROËN o con un taller cualificado.
01
Instrumentación de a bordo

22
DS4_es_Chap01_instruments-de-bord_ed01-2016

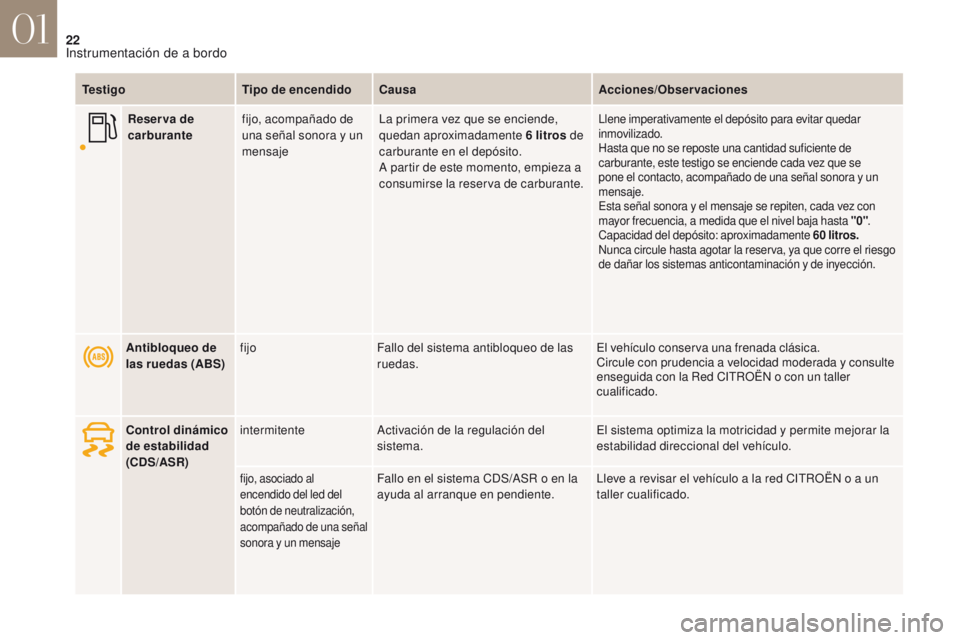

TestigoTipo de encendidoCausa Acciones/Observaciones
Antibloqueo de
las ruedas (ABS) fijo
Fallo del sistema antibloqueo de las
ruedas. El vehículo conserva una frenada clásica.
Circule con prudencia a velocidad moderada y consulte
enseguida con la Red CITROËN o con un taller
cualificado.
Control dinámico
de estabilidad
(CDS/ASR) intermitente
Activación de la regulación del
sistema. El sistema optimiza la motricidad y permite mejorar la
estabilidad direccional del vehículo.
fijo, asociado al
encendido del led del
botón de neutralización,
acompañado de una señal
sonora y un mensajeFallo en el sistema CDS/ASR o en la
ayuda al arranque en pendiente.Lleve a revisar el vehículo a la red CITROËN o a un
taller cualificado.
Reser va de
carburante
fijo, acompañado de
una señal sonora y un
mensaje La primera vez que se enciende,
quedan aproximadamente 6 litros de
carburante en el depósito.
A partir de este momento, empieza a
consumirse la reserva de carburante.
Llene imperativamente el depósito para evitar quedar
inmovilizado.
Hasta que no se reposte una cantidad suficiente de
carburante, este testigo se enciende cada vez que se
pone el contacto, acompañado de una señal sonora y un
mensaje.
Esta señal sonora y el mensaje se repiten, cada vez con
mayor frecuencia, a medida que el nivel baja hasta "0" .
Capacidad del depósito: aproximadamente 60
litros.
Nunca circule hasta agotar la reserva, ya que corre el riesgo
de dañar los sistemas anticontaminación y de inyección.
01
Instrumentación de a bordo

23
DS4_es_Chap01_instruments-de-bord_ed01-2016
Dirección
asistidafijo
Fallo de la dirección asistida. Circule con prudencia a velocidad moderada.
Lleve el vehículo a la Red CITROËN o a un taller
cualificado para proceder a la revisión del sistema.
Subinflado fijo La presión de una o varias ruedas es
insuficiente. Controle la presión de los neumáticos lo antes
posible.
Este control debe efectuarse preferentemente en frío.
+ intermitente y luego
fijo, acompañado del
testigo ServiceEl sistema de vigilancia de la presión
de los neumáticos falla o no se detecta
sensor en alguna de las ruedas.
La detección de subinflado no está asegurada.
Acuda a la red CITROËN o a un taller cualificado para
proceder a la revisión del sistema.
Testigo
Tipo de encendidoCausa Acciones/Observaciones
Airbags encendido temporal Se enciende durante unos segundos
al poner el contacto y luego se
apaga. Debe apagarse al arrancar el motor.
Si no se apaga, consulte con la red CITROËN o con
un taller cualificado.
fijo Fallo de uno de los sistemas
de airbag o de los pretensores
pirotécnicos de los cinturones de
seguridad. Lleve el vehículo a la red CITROËN o a un taller
cualificado para proceder a la revisión del sistema.
01
Instrumentación de a bordo

24
DS4_es_Chap01_instruments-de-bord_ed01-2016
TestigoTipo de encendidoCausa Acciones/Observaciones
AdBlue
®
(diésel BlueHDi) fijo desde la puesta
del contacto,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante La autonomía está comprendida
entre 600
y 2.400 km.Complete lo antes posible el nivel de AdBlue® o acuda
a la red CITROËN o a un taller cualificado.
+ intermitente, asociado
al testigo SERVICE,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante.La autonomía está comprendida
entre 0

km y 600

km. Complete imperativamente
el nivel de AdBlue
® para
evitar una avería o diríjase a la red CITROËN o a un
taller cualificado.
intermitente, asociado
al testigo SERVICE,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante. El AdBlue
® es está vacío:
el dispositivo antiarranque
reglamentario impide el rearranque
del motor. Para poder rearrancar el motor, debe completar
imperativamente
el nivel de AdBlue® o acuda a la
red CITROËN o a un taller cualificado.
Es imperativo añadir una cantidad mínima de
3,8

litros de AdBlue
® al depósito del líquido.
Para realizar la puesta a nivel o para obtener más información relativa al AdBlue
® y al sistema SCR , consulte el apartado correspondiente.
01
Instrumentación de a bordo

25
DS4_es_Chap01_instruments-de-bord_ed01-2016
TestigoTipo de encendidoCausa Acciones/Observaciones
+
+
Sistema
anticontaminación
SCR (diésel
BlueHDi)fijo desde la puesta del
contacto, asociado a
los testigos SERVICE y
sistema de autodiagnosis
motor, acompañado de
una señal sonora y un
mensaje. Se ha detectado un fallo del sistema
anticontaminación SCR.
Esta alerta desaparece cuando el nivel de
emisiones de gases de escape vuelve a ser
adecuado.
intermitente desde la puesta
del contacto, asociado a
los testigos SERVICE y
sistema de autodiagnosis
motor, acompañado de una
señal sonora y un mensaje
que indica la autonomía
restante. Después de la confirmación del
fallo de funcionamiento del sistema
anticontaminación, puede recorrer
hasta 1.100
km antes de que se
active el dispositivo de antiarranque
del motor. Contacte lo antes posible con la red CITROËN o
con un taller cualificado para evitar una avería
.
intermitente desde la
puesta del contacto,
asociado a los testigo
SERVICE y sistema de
autodiagnosis del motor,
acompañado de una señal
sonora y un mensaje. Ha superado el límite de
circulación autorizada después
de la confirmación del fallo de
funcionamiento del sistema
anticontaminación: el dispositivo de
antiarranque impide el rearranque
del motor. Para poder arrancar el motor, debe
imperativamente
acudir a la red CITROËN o a
un taller cualificado.
01
Instrumentación de a bordo

26
DS4_es_Chap01_instruments-de-bord_ed01-2016
TestigoTipo de encendidoCausa Acciones/Observaciones
Freno de
estacionamiento
eléctrico fijo
El freno de estacionamiento eléctrico
está tensado. Para que se apague el testigo, suelte el freno eléctrico
pisando el pedal del freno y tirando del mando del
freno eléctrico.
Respete las consignas de seguridad.
Para más información relativa al Freno de
estacionamiento eléctrico
, consulte el apartado
correspondiente.
Desactivación
de las funciones
automáticas
del freno de
estacionamiento
eléctrico fijo
Las funciones de "tensado
automático" (al apagar el motor)
y "destensado automático" están
desactivadas o fallan. Active la función (según el país de comercialización)
desde el menú de configuración del vehículo
o consulte con la red CITROËN o con un taller
cualificado.
Sistema de
airbag del
acompañante fijo en la pantalla
de los testigos
de cinturón y de
airbag frontal del
acompañante El mando, situado en la guantera,
está en posición "ON"
.
El airbag frontal del acompañante
está activado. En ese caso, no instale una silla infantil "de espaldas
al sentido de la marcha" en esta plaza.
Ponga el mando en posición "OFF"
para neutralizar
el airbag frontal del acompañante. Puede instalar una
silla infantil "de espaldas al sentido de la marcha"
salvo en caso de anomalía de funcionamiento de los
airbags (testigo de alerta Airbags encendido).
Sistema de
airbag del
acompañante fijo en el cuadro
de a bordo y/o en
la pantalla de los
testigos de cinturón y
de airbag frontal del
acompañante El mando, situado en la guantera,
está en posición "
OFF".
El airbag frontal del acompañante
está neutralizado. Puede instalar una silla infantil "de espaldas al
sentido de la marcha" salvo en caso de anomalía de
funcionamiento de los airbags (testigo alerta Airbags
encendido).
Ponga el mando en posición "
ON" para activar el
airbag frontal del acompañante. En ese caso, no
instale una silla infantil "de espaldas al sentido de la
marcha" en esta plaza.
01
Instrumentación de a bordo

27
DS4_es_Chap01_instruments-de-bord_ed01-2016

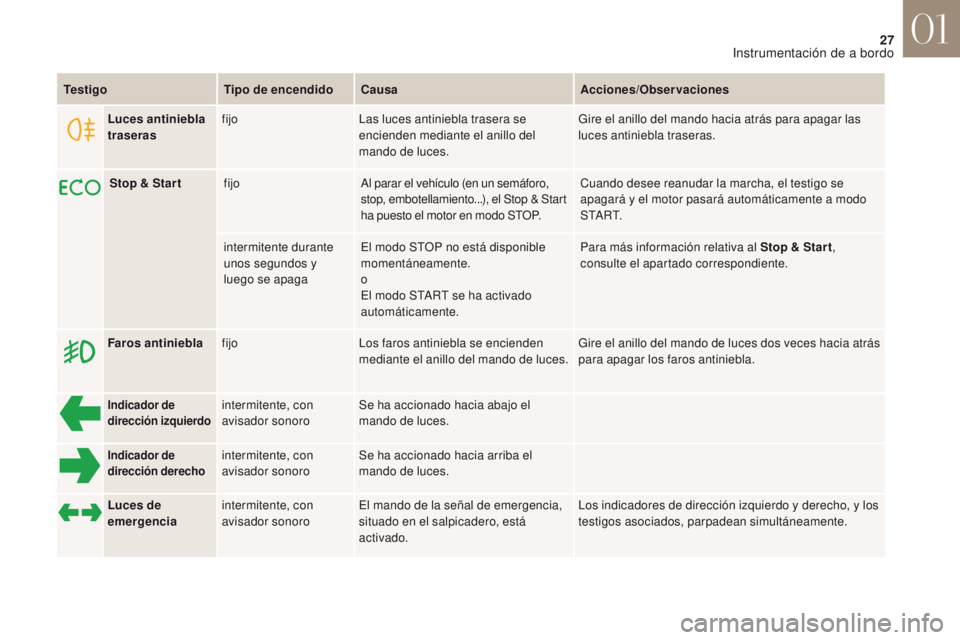

TestigoTipo de encendidoCausa Acciones/Observaciones
Indicador de
dirección izquierdointermitente, con
avisador sonoroSe ha accionado hacia abajo el
mando de luces.
Indicador de
dirección derechointermitente, con
avisador sonoroSe ha accionado hacia arriba el
mando de luces.
Faros antiniebla
fijo Los faros antiniebla se encienden
mediante el anillo del mando de luces. Gire el anillo del mando de luces dos veces hacia atrás
para apagar los faros antiniebla.
Luces antiniebla
traseras
fijo
Las luces antiniebla trasera se
encienden mediante el anillo del
mando de luces. Gire el anillo del mando hacia atrás para apagar las
luces antiniebla traseras.
Luces de
emergencia intermitente, con
avisador sonoro El mando de la señal de emergencia,
situado en el salpicadero, está
activado. Los indicadores de dirección izquierdo y derecho, y los
testigos asociados, parpadean simultáneamente.
Stop & Star t
fijo Al parar el vehículo (en un semáforo,
stop, embotellamiento...), el Stop & Start
ha puesto el motor en modo STOP. Cuando desee reanudar la marcha, el testigo se
apagará y el motor pasará automáticamente a modo
S TA R T.
intermitente durante
unos segundos y
luego se apaga El modo STOP no está disponible
momentáneamente.
o
El modo START se ha activado
automáticamente. Para más información relativa al Stop & Star t
,
consulte el apartado correspondiente.
01
Instrumentación de a bordo

28
DS4_es_Chap01_instruments-de-bord_ed01-2016

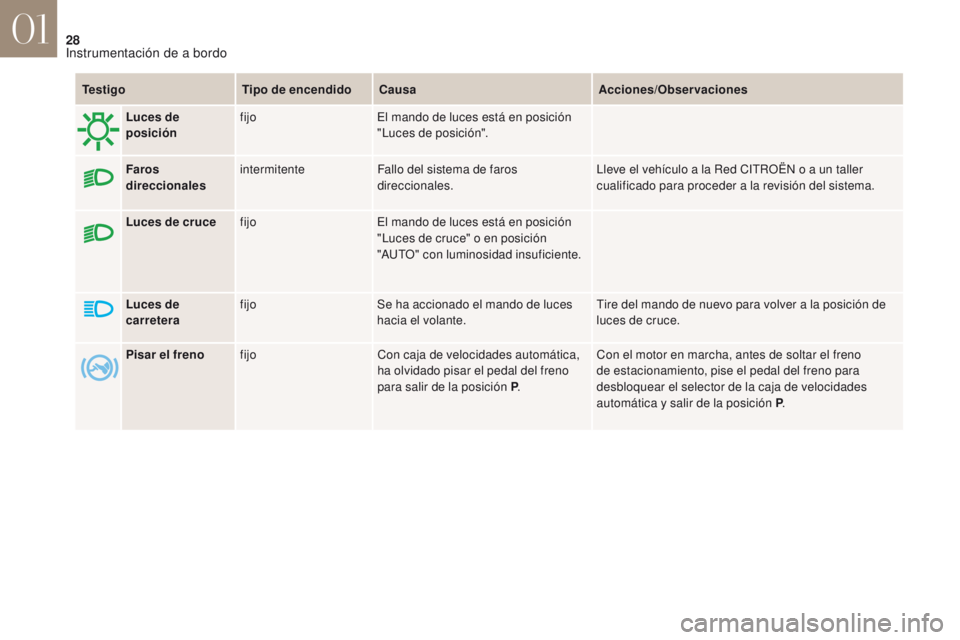

TestigoTipo de encendidoCausa Acciones/Observaciones
Luces de cruce fijo El mando de luces está en posición
"Luces de cruce" o en posición
"AUTO" con luminosidad insuficiente.
Luces de
carretera fijo
Se ha accionado el mando de luces
hacia el volante. Tire del mando de nuevo para volver a la posición de
luces de cruce.
Luces de
posición
fijo
El mando de luces está en posición
"Luces de posición".
Faros
direccionales intermitente
Fallo del sistema de faros
direccionales. Lleve el vehículo a la Red CITROËN o a un taller
cualificado para proceder a la revisión del sistema.
Pisar el freno fijo Con caja de velocidades automática,
ha olvidado pisar el pedal del freno
para salir de la posición P .Con el motor en marcha, antes de soltar el freno
de estacionamiento, pise el pedal del freno para
desbloquear el selector de la caja de velocidades
automática y salir de la posición P
.
01
Instrumentación de a bordo
