CITROEN DS5 2016 Manual do condutor (in Portuguese)

249
DS5_pt_Chap09_verifications_ed02-2015

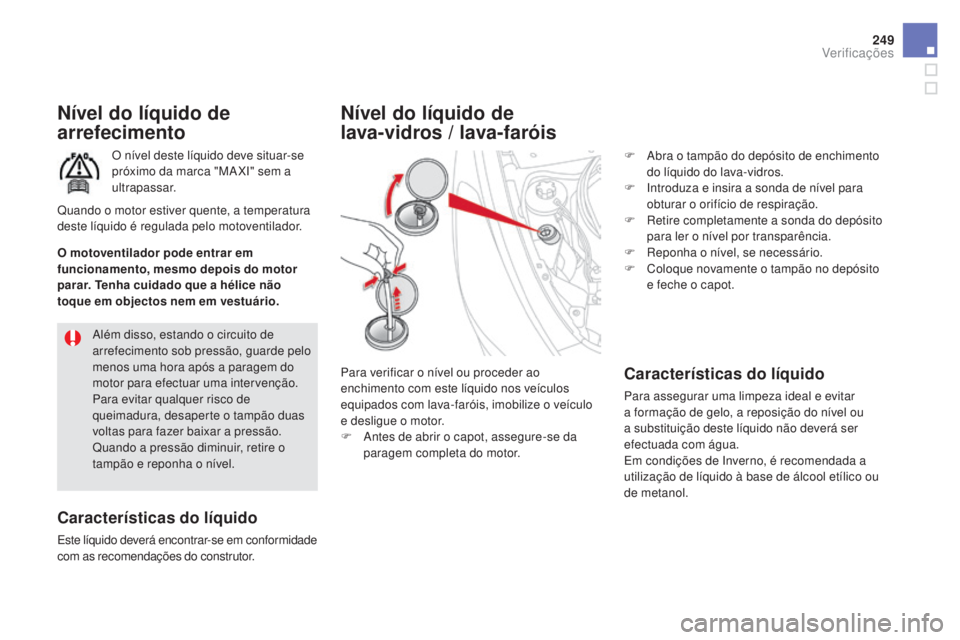

Nível do líquido de
arrefecimento
O nível deste líquido deve situar-se
próximo da marca "MA XI" sem a
ultrapassar.
Características do líquido
Este líquido deverá encontrar-se em conformidade
com as recomendações do construtor.Além disso, estando o circuito de
arrefecimento sob pressão, guarde pelo
menos uma hora após a paragem do
motor para efectuar uma intervenção.
Para evitar qualquer risco de
queimadura, desaperte o tampão duas
voltas para fazer baixar a pressão.
Quando a pressão diminuir, retire o
tampão e reponha o nível.
Quando o motor estiver quente, a temperatura
deste líquido é regulada pelo motoventilador.
O motoventilador pode entrar em
funcionamento, mesmo depois do motor
parar. Tenha cuidado que a hélice não
toque em objectos nem em vestuário.
Características do líquido
Para assegurar uma limpeza ideal e evitar
a formação de gelo, a reposição do nível ou
a substituição deste líquido não deverá ser
efectuada com água.
Em condições de Inverno, é recomendada a
utilização de líquido à base de álcool etílico ou
de metanol.
Nível do líquido de
lava-vidros / lava-faróis
Para verificar o nível ou proceder ao
enchimento com este líquido nos veículos
equipados com lava-faróis, imobilize o veículo
e desligue o motor.
F
Ant

es de abrir o capot, assegure-se da
paragem completa do motor. F
Abr

a o tampão do depósito de enchimento
do líquido do lava-vidros.
F
Int
roduza e insira a sonda de nível para
obturar o orifício de respiração.
F
Ret
ire completamente a sonda do depósito
para ler o nível por transparência.
F
Rep
onha o nível, se necessário.
F
Col
oque novamente o tampão no depósito
e feche o capot.
Verificações

DS5_pt_Chap09_verifications_ed02-2015
Evitar qualquer contacto prolongado de
óleo e de líquidos usados com a pele.
A maioria destes líquidos são nocivos
para a saúde, por vezes até corrosivos.
Não descarte o óleo e os líquidos
usados nas canalizações de evacuação
ou no solo.
Esvazie o óleo usado nos respectivos
contentores disponibilizados pela rede
CITROËN ou por uma oficina qualificada.
Produtos usados
Nivelamento
O nivelamento deste aditivo deve,
obrigatoriamente, ser efectuado quanto
antes pela rede CITROËN ou por uma oficina
qualificada.
Nível de aditivo de gasóleo
(
dies
el com filtro de
partículas)
O nível mínimo deste aditivo é
indicado pelo acendimento desta
luz avisadora, acompanhada
por um sinal sonoro e por uma
mensagem no visor do quadro de
bordo.

251
DS5_pt_Chap09_verifications_ed02-2015
Consulte o plano de manutenção
do construtor para conhecer a
periodicidade de substituição destes
elementos.
Filtro de ar e filtro do habitáculo
Em função do meio ambiente (atmosfera
poeirenta...) e da utilização do veículo
(condução urbana...), substitua- os, se
necessário, com uma frequência duas
vezes superior .
Um filtro de habitáculo obstruído pode
deteriorar o desempenho do sistema de ar
condicionado e gerar odores desagradáveis.
Controlos
Bateria de 12 V
A bateria não necessita de
manutenção.
Todavia, verifique regularmente o
aperto dos terminais aparafusados e
o estado de limpeza das ligações.
As versões equipadas com Stop & Start
possuem uma bateria de chumbo de
12
V, d

e tecnologia e características
específicas.
A sua substituição deverá ser efectuada
exclusivamente na rede CITROËN ou
numa oficina qualificada.
Salvo indicação contrária, verifique estes elementos, em conformidade com o plano de manutenção do construtor e em função da motorização do seu veículo.
Caso contrário, solicite que estes sejam verificados pela rede CITROËN ou por uma oficina qualificada.
Em caso de uma operação na bateria de
12
V, c

onsulte a rubrica correspondente para
conhecer as precauções a tomar antes de
qualquer intervenção.
Substitua o filtro de óleo a cada
mudança de óleo do motor.
Consulte o plano de manutenção
do construtor para conhecer a
periodicidade de substituição deste
elemento.
Filtro de óleoFiltro de partículas (
dies
el)
O início de saturação do filtro
de partículas é indicado pelo
acendimento temporário deste
avisador, acompanhado por uma
mensagem no ecrã multifunções.
Desde que as condições de circulação o
permitam, regenere o filtro circulando a uma
velocidade de 60km/h, no mínimo, até ao
desaparecimento do avisador.
Se o avisador permanecer aceso, trata-
se de uma falta de aditivo de gasóleo.
Para obter mais informações sobre
a verificação dos níveis, consulte a
rubrica correspondente.
Num veículo novo, as primeiras
operações de regeneração do filtro de
partículas podem ser acompanhadas
por odores a "queimado" que são
perfeitamente normais.
Após um funcionamento prolongado
do veículo a uma velocidade muito
baixa ou em ralenti, é possível verificar,
excepcionalmente, emissões de
vapor de água no escape, aquando
de acelerações. Estas não têm
consequências para o comportamento
do veículo nem para o ambiente.
Verificações

DS5_pt_Chap09_verifications_ed02-2015

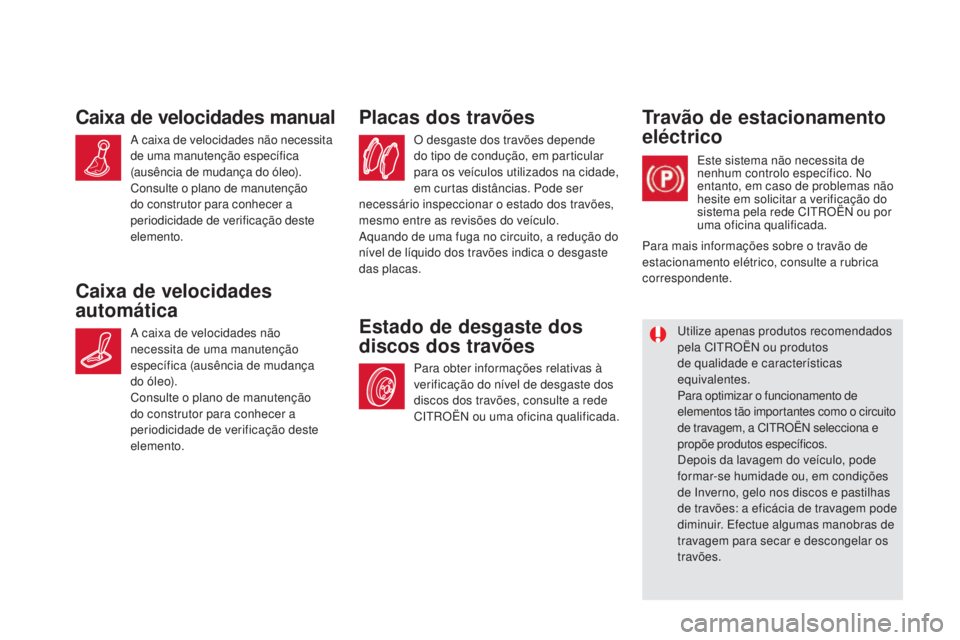

O desgaste dos travões depende
do tipo de condução, em particular
para os veículos utilizados na cidade,
em curtas distâncias. Pode ser
necessário inspeccionar o estado dos travões,
mesmo entre as revisões do veículo.
Aquando de uma fuga no circuito, a redução do
nível de líquido dos travões indica o desgaste
das placas.
Placas dos travões
Para obter informações relativas à
verificação do nível de desgaste dos
discos dos travões, consulte a rede
CITROËN ou uma oficina qualificada.
estado de desgaste dos
di scos dos travões Travão de estacionamento
eléctrico
Este sistema não necessita de
nenhum controlo específico. No
entanto, em caso de problemas não
hesite em solicitar a verificação do
sistema pela rede CITROËN ou por
uma oficina qualificada.
Utilize apenas produtos recomendados
pela CITROËN ou produtos
de qualidade e características
equivalentes.
Para optimizar o funcionamento de
elementos tão importantes como o circuito
de travagem, a CITROËN selecciona e
propõe produtos específicos.
Depois da lavagem do veículo, pode
formar-se humidade ou, em condições
de Inverno, gelo nos discos e pastilhas
de travões: a eficácia de travagem pode
diminuir. Efectue algumas manobras de
travagem para secar e descongelar os
travões.
Para mais informações sobre o travão de
estacionamento elétrico, consulte a rubrica
correspondente.
Caixa de velocidades manual
A caixa de velocidades não necessita
de uma manutenção específica
(ausência de mudança do óleo).
Consulte o plano de manutenção
do construtor para conhecer a
periodicidade de verificação deste
elemento.
Caixa de velocidades
automática
A caixa de velocidades não
necessita de uma manutenção
específica (ausência de mudança
do óleo).
Consulte o plano de manutenção
do construtor para conhecer a
periodicidade de verificação deste
elemento.

253
DS5_pt_Chap09_verifications_ed02-2015
Aditivo AdBlue® e sistema SCR
para motores Diesel BlueHDi
Para garantir o respeito do ambiente e da nova
norma Euro 6, sem alterar o desempenho nem
penalizar o consumo de combustível dos seus
motores Diesel, a CITROËN optou por equipar
os seus veículos com um dispositivo que
associa o sistema SCR (Redução Catalítica
Selectiva) e o filtro de partículas (FAP) para o
tratamento dos gases de escape
Sistema SCR
Com o auxílio de um aditivo chamado AdBlue®
que contém ureia, um catalisador transforma até
85% dos óxidos de azoto (NOx) em azoto e água,
inofensivos para a saúde e o meio ambiente. O aditivo AdBlue
® encontra-se num depósito
específico, situado sob a mala, na traseira
do veículo. O depósito tem capacidade para
17
li

tros: permite uma autonomia de cerca
de 20
00

0
km a

ntes do accionamento de um
dispositivo de alerta que o adverte que o nível
de reserva lhe permite percorrer 2
40

0
km
.
A cada visita de manutenção programada do
seu veículo na rede CITROËN ou numa oficina
qualificada, o enchimento do depósito de
aditivo AdBlue
® será efectuado para permitir o
bom funcionamento do sistema SCR.
Se a quilometragem prevista entre dois
intervalos de manutenção ultrapassar o limite
de 20
00

0
km

, recomendamos-lhe que se
desloque à rede CITROËN ou a uma oficina
qualificada para efectuar a reposição de nível
necessária. Quando o reservatório de 'AdBlue
®
estiver vazio, um dispositivo regulamentar
impede o arranque do motor.

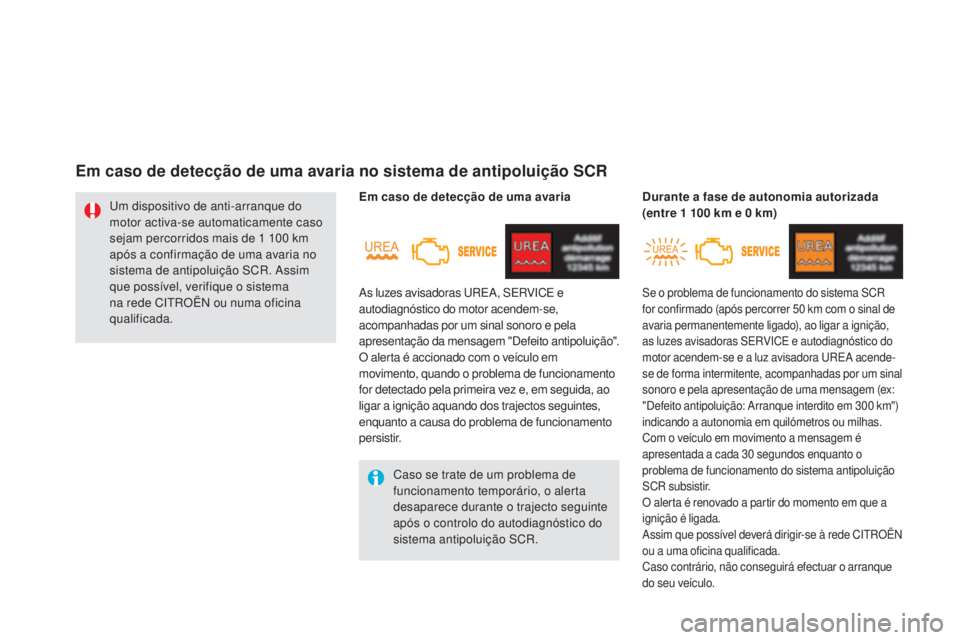

Quando o sistema SCR apresentar um
problema de funcionamento, o nível de
emissões do seu veículo deixa de estar
em conformidade com a regulamentação
Euro 6: o seu veículo torna-se poluente.
No caso de problema de funcionamento
confirmado do sistema SCR, deve dirigir-
se, o mais rapidamente possível, à rede
CITROËN ou a uma oficina qualificada:
após percorridos 1
10

0
km

, um dispositivo
será activado automaticamente para
impedir o arranque do motor.
Verificações

DS5_pt_Chap09_verifications_ed02-2015

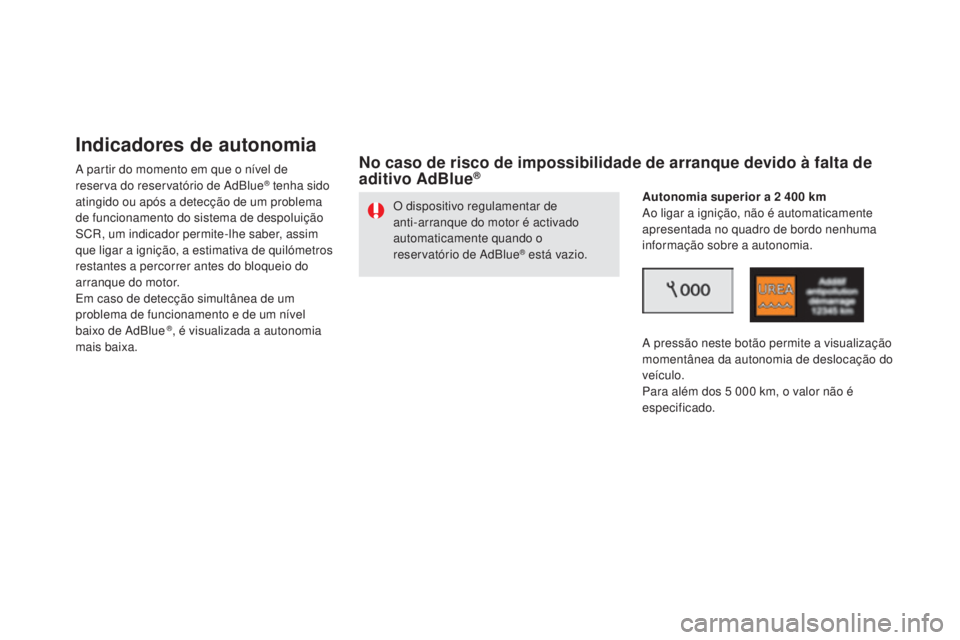

Indicadores de autonomia
A partir do momento em que o nível de
reserva do reservatório de AdBlue® tenha sido
atingido ou após a detecção de um problema
de funcionamento do sistema de despoluição
SCR, um indicador permite-lhe saber, assim
que ligar a ignição, a estimativa de quilómetros
restantes a percorrer antes do bloqueio do
arranque do motor.
Em caso de detecção simultânea de um
problema de funcionamento e de um nível
baixo de AdBlue
®, é visualizada a autonomia
mais baixa.
No caso de risco de impossibilidade de arranque devido à falta de
aditivo AdBlue®
O dispositivo regulamentar de
anti-arranque do motor é activado
automaticamente quando o
reservatório de AdBlue
® está vazio. Autonomia superior a 2
40
0
km
A
o ligar a ignição, não é automaticamente
apresentada no quadro de bordo nenhuma
informação sobre a autonomia.
A pressão neste botão permite a visualização
momentânea da autonomia de deslocação do
veículo.
Para além dos 5
00

0
km
, o valor não é
especificado.

255
DS5_pt_Chap09_verifications_ed02-2015
Ao ligar a ignição, a luz avisadora UREA
acende-se, acompanhada por um sinal
sonoro e pela visualização de uma mensagem
(ex : "Encher aditivo antipoluição: Arranque
interdito dentro de 1
50
0
km
") indicando a
autonomia em quilómetros ou milhas.
Com o veículo em movimento, a mensagem
surge a cada 300
km c

aso o nível do aditivo
não tenha sido completado.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
®.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Para mais informações sobre a reposição
de aditivo AdBlue
®, consulte a rubrica
correspondente. Autonomia compreendida entre 600
e
2 40

0
km
A
o ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-
se de forma intermitente, acompanhada por
um sinal sonoro e pela visualização de uma
mensagem (ex : "Encher aditivo antipoluição:
Arranque interdito dentro de 600
km
")
indicando a autonomia em quilómetros ou
milhas.
Com o veículo em movimento, a mensagem
surge a cada 30
se
gundos caso o nível do
aditivo não tenha sido reposto.
Diriga-se à rede CITROËN ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
®.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Caso contrário, não conseguirá efectuar o
arranque do seu veículo. Autonomia compreendida entre 0
e 6
00
km
A
o ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-se
de forma intermitente, acompanhada por um
sinal sonoro e pela visualização da mensagem
"Encher com aditivo antipoluição: Arranque
interdito".
O depósito de 'AdBlue
® está vazio : o
dispositivo de anti-arranque regulamentar
impede o arranque do motor. Problema de funcionamento associado à
falta de aditivo AdBlue
®
Para poder efectuar novamente o
arranque do motor, recomendamos-lhe
que contacte a rede CITROËN ou uma
oficina qualificada para proceder à
reposição do nível necessária.
Se efectuar, por si próprio, esta
reposição, é essencial que coloque
uma quantidade mínima de 3,8
li

tros de
AdBlue
® no depósito.
Para mais informações sobre a reposição
de aditivo AdBlue®, consulte a rubrica
corresponodente.
Verificações

DS5_pt_Chap09_verifications_ed02-2015
Caso se trate de um problema de
funcionamento temporário, o alerta
desaparece durante o trajecto seguinte
após o controlo do autodiagnóstico do
sistema antipoluição SCR.
Um dispositivo de anti-arranque do
motor activa-se automaticamente caso
sejam percorridos mais de 1
10

0
km
a

pós a confirmação de uma avaria no
sistema de antipoluição SCR. Assim
que possível, verifique o sistema
na rede CITROËN ou numa oficina
qualificada.
As luzes avisadoras UREA, SERVICE e
autodiagnóstico do motor acendem-se,
acompanhadas por um sinal sonoro e pela
apresentação da mensagem "Defeito antipoluição".
O alerta é accionado com o veículo em
movimento, quando o problema de funcionamento
for detectado pela primeira vez e, em seguida, ao
ligar a ignição aquando dos trajectos seguintes,
enquanto a causa do problema de funcionamento
persistir.
em caso de detecção de uma avaria
Se o problema de funcionamento do sistema SCR
for confirmado (após percorrer 50 km c om o sinal de
avaria permanentemente ligado), ao ligar a ignição,
as luzes avisadoras SERVICE e autodiagnóstico do
motor acendem-se e a luz avisadora UREA acende-
se de forma intermitente, acompanhadas por um sinal
sonoro e pela apresentação de uma mensagem (ex:
"Defeito antipoluição: Arranque interdito em 300
km

")
indicando a autonomia em quilómetros ou milhas.
Com o veículo em movimento a mensagem é
apresentada a cada 30
seg

undos enquanto o
problema de funcionamento do sistema antipoluição
SCR subsistir.
O alerta é renovado a partir do momento em que a
ignição é ligada.
Assim que possível deverá dirigir-se à rede CITROËN
ou a uma oficina qualificada.
Caso contrário, não conseguirá efectuar o arranque
do seu veículo.
durante a fase de autonomia autorizada
(e ntre 1 10 0 km e 0 km )
em caso de detecção de uma avaria no sistema de antipoluição SCR

257
DS5_pt_Chap09_verifications_ed02-2015

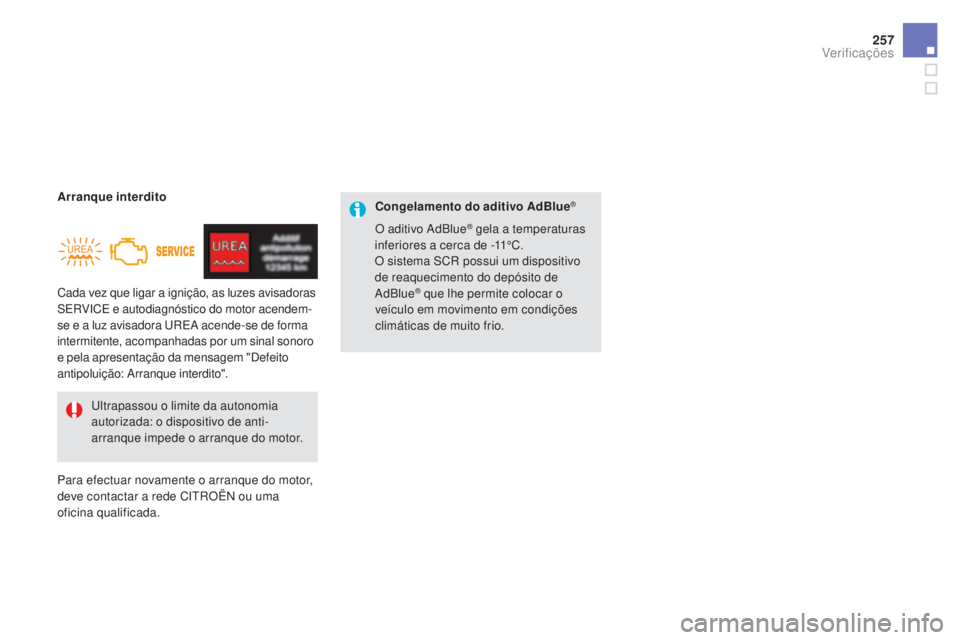

Cada vez que ligar a ignição, as luzes avisadoras
SERVICE e autodiagnóstico do motor acendem-
se e a luz avisadora UREA acende-se de forma
intermitente, acompanhadas por um sinal sonoro
e pela apresentação da mensagem "Defeito
antipoluição: Arranque interdito". Arranque interdito
Para efectuar novamente o arranque do motor,
deve contactar a rede CITROËN ou uma
oficina qualificada.Ultrapassou o limite da autonomia
autorizada: o dispositivo de anti-
arranque impede o arranque do motor. Congelamento do aditivo AdBlue
®
O aditivo AdBlue® gela a temperaturas
inferiores a cerca de -11°C.
O sistema SCR possui um dispositivo
de reaquecimento do depósito de
AdBlue
® que lhe permite colocar o
veículo em movimento em condições
climáticas de muito frio.
Verificações

DS5_pt_Chap09_verifications_ed02-2015

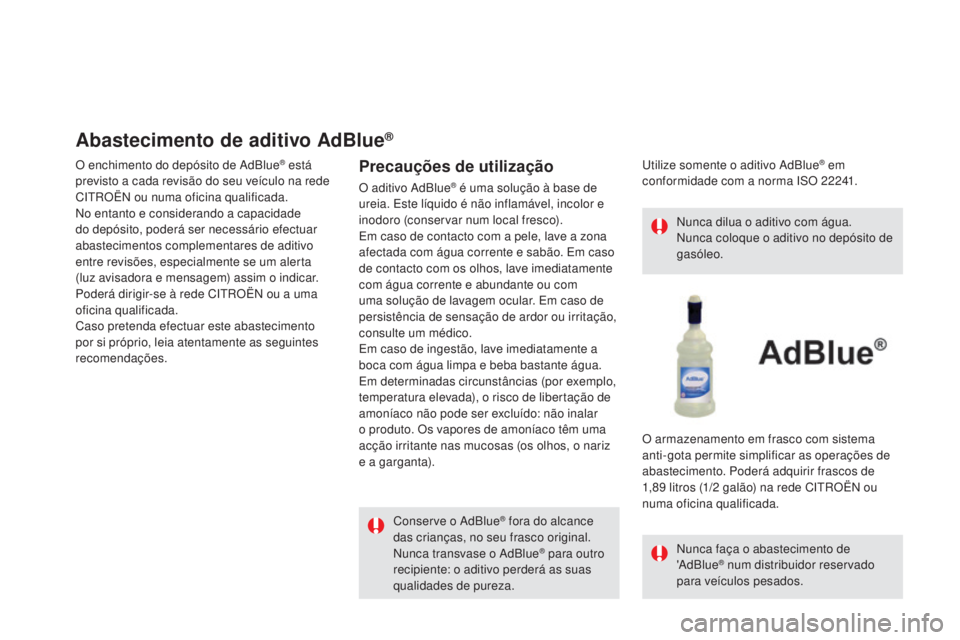

Abastecimento de aditivo AdBlue®
O enchimento do depósito de AdBlue® está
previsto a cada revisão do seu veículo na rede
CITROËN ou numa oficina qualificada.
No entanto e considerando a capacidade
do depósito, poderá ser necessário efectuar
abastecimentos complementares de aditivo
entre revisões, especialmente se um alerta
(luz avisadora e mensagem) assim o indicar.
Poderá dirigir-se à rede CITROËN ou a uma
oficina qualificada.
Caso pretenda efectuar este abastecimento
por si próprio, leia atentamente as seguintes
recomendações.Precauções de utilização
O aditivo AdBlue® é uma solução à base de
ureia. Este líquido é não inflamável, incolor e
inodoro (conservar num local fresco).
Em caso de contacto com a pele, lave a zona
afectada com água corrente e sabão. Em caso
de contacto com os olhos, lave imediatamente
com água corrente e abundante ou com
uma solução de lavagem ocular. Em caso de
persistência de sensação de ardor ou irritação,
consulte um médico.
Em caso de ingestão, lave imediatamente a
boca com água limpa e beba bastante água.
Em determinadas circunstâncias (por exemplo,
temperatura elevada), o risco de libertação de
amoníaco não pode ser excluído: não inalar
o produto. Os vapores de amoníaco têm uma
acção irritante nas mucosas (os olhos, o nariz
e a garganta).
Conserve o AdBlue
® fora do alcance
das crianças, no seu frasco original.
Nunca transvase o AdBlue
® para outro
recipiente: o aditivo perderá as suas
qualidades de pureza. Utilize somente o aditivo AdBlue
® em
conformidade com a norma ISO 22241.
Nunca dilua o aditivo com água.
Nunca coloque o aditivo no depósito de
gasóleo.
Nunca faça o abastecimento de
'AdBlue
® num distribuidor reservado
para veículos pesados.
O armazenamento em frasco com sistema
anti-gota permite simplificar as operações de
abastecimento. Poderá adquirir frascos de
1,89
li

tros (1/2
ga
lão) na rede CITROËN ou
numa oficina qualificada.
