Page 21 of 593
19
Luzes avisadoras
Aquando do arranque do motor, estas luzes
devem apagar-se.
Em caso de persistência, antes de colocar o
veículo em movimento, consulte a respectiva
indicação de alerta.
Avisos associados
O acendimento de determinadas luzes
avisadoras pode ser acompanhado por um
sinal sonoro e uma mensagem no ecrã do
quadro de bordo.
O acendimento da luz avisadora pode ser fixo
ou intermitente.Determinadas luzes avisadoras
podem apresentar os dois tipos de
acendimento: fixo ou intermitente.
Apenas a associação do tipo de
acendimento com o estado de
funcionamento do veículo permite
saber se a situação é normal ou se está
presente uma anomalia.
Consulte as tabelas descritas em
seguida para mais informações.
Referências visuais que informam o condutor
relativamente ao funcionamento de um
sistema (luzes avisadoras de marcha ou de
neutralização) ou ao aparecimento de uma
anomalia (luz avisadora de alerta).
Ao ligar a ignição
Determinadas luzes avisadoras de alerta
acendem-se durante alguns segundos ao ligar
a ignição, no quadro de bordo e/ou no ecrã do
quadro de bordo.
Controlo de marcha
Page 22 of 593
AvisadorestadoCausa Acções/Observações
Luz de mudança de
direcção esquerdaintermitente com
avisador sonoro.O comando de iluminação está
accionado para baixo.
Luz de mudança
de direcção direitaintermitente com
avisador sonoro.O comando de iluminação está
accionado para cima.
Luzes de
presença fixo.
O comando de iluminação encontra-se
na posição "Luzes de presença".
Luzes de
cruzamento fixo.
O comando de iluminação encontra-
se na posição "Luzes de cruzamento".
Luzes de estrada fixo. O comando de iluminação é
accionado na direcção do utilizador. Puxe o comando para regressar às luzes de
cruzamento.
Luzes de
nevoeiro
dianteiras fixo.
As luzes de nevoeiro dianteiras
são acendidas através do anel do
comando de iluminação. Rode o anel do comando de iluminação duas vezes
para trás para apagar as luzes de nevoeiro.
Para mais informações sobre o comando de iluminação, consulte a rubrica correspondente. Luzes de estrada
automáticas
fixo.
O comando de iluminação é
accionado para si e a tecla é
activada.
O respectivo avisador acende-se. A câmara, presente no retrovisor interior, autoriza ou
não a inversão das luzes de estrada com as luzes de
cruzamento, consoante a iluminação exterior e as
condições de circulação.
Puxe o comando de iluminação para regressar às
luzes de cruzamento.

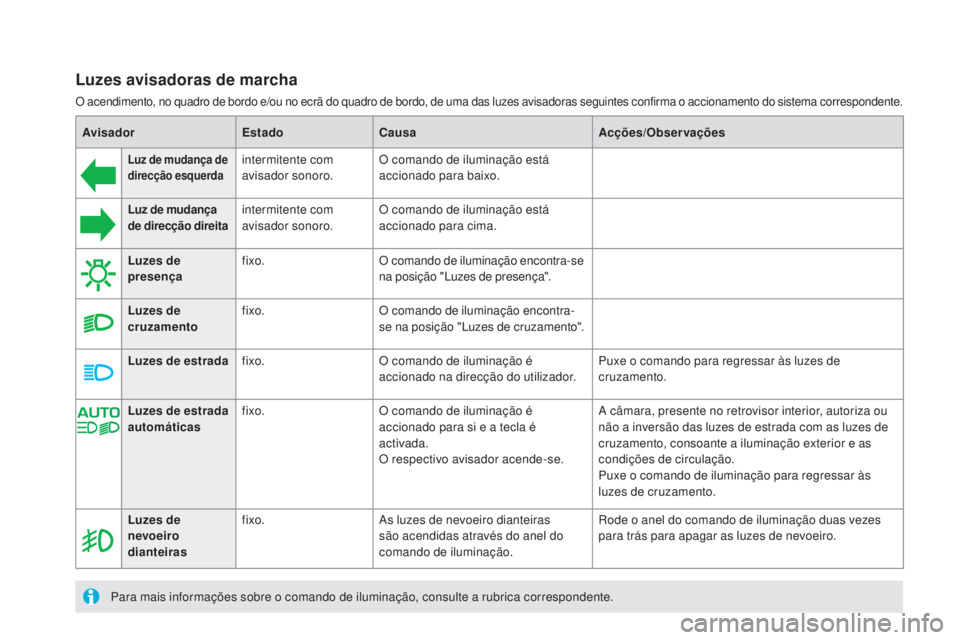

Luzes avisadoras de marcha
O acendimento, no quadro de bordo e/ou no ecrã do quadro de bordo, de uma das luzes avisadoras seguintes confirma o accionamento do sistema correspondente.
Page 23 of 593
21
Luzes de
nevoeiro
traseirasfixo.
As luzes traseiras de nevoeiro
encontram-se accionados. Rode o anel do comando para trás para desligar as
luzes de nevoeiro.
Avisador
estad
o
Causa Acções/Observações
Pré-aquecimento
motor
dies
elfixo.
O botão de arranque " START/STOP "
foi accionado (Contacto) Aguarde que o avisador se apague antes de efectuar
o arranque.
Quando este se apagar, o arranque é imediato, na
condição de manter o pedal de travão pressionado
para os veículos de caixa de velocidades automática
ou o pedal de embraiagem para os veículos com
caixa de velocidades manual.
A duração de acendimento é determinada pelas
condições climáticas (até cerca de trinta segundos em
condições de Inverno severas).
Se não for possível efectuar o arranque do motor,
ligue novamente a ignição e aguarde que o avisador
se apague e, em seguida, efectue o arranque do
mesmo.
Travão de
estacionamento
eléctrico fixo.
O travão de estacionamento eléctrico
está engrenado. Desengrene o travão eléctrico para apagar o
avisador: com o pé no pedal do travão, puxe o
manípulo do travão eléctrico.
Respeite as instruções de segurança.
Para mais informações sobre o travão de
estacionamento eléctrico, consulte a rubrica
correspondente.
desac
tivação
das funções
automáticas
do travão de
estacionamento
eléctrico fixo.
As funções "travagem automática"
(aquando do corte do motor) e
"destravagem automática" estão
desactivadas ou avariadas. Active a função (conforme o pais de comercialização)
através do menu de configuração do veículo ou
consulte a rede CITROËN ou uma oficina qualificada
se não for possível a activação/desactivação
automatica.
Para obter mais informações sobre o travão de
estacionamento eléctrico, consulte a rubrica
correspondente.
Controlo de marcha
Page 24 of 593
AvisadorestadoCausa Acções/Observações
Limpeza
automática fixa.
O comando do limpa-vidros está
accionado com uma impulsão para
baixo. O funcionamento automático das escovas do limpa-
vidros dianteiro é activado.
Para desactivar a limpeza automática, accione o
comando para baixo ou coloque o comando do
limpa-vidros noutra posição.
Sistema de
airbag do
passageiro fixa no visor das luzes
avisadoras do cinto de
segurança e do airbag
frontal do passageiro. O comando, situado no porta-luvas, é
accionado na posição "ON"
.
O airbag frontal do passageiro é
activado.
Neste caso, não instale a cadeira
para crianças "de costas para a
estrada" neste lugar. Accione o comando na posição "OFF"
para
neutralizar o airbag frontal do passageiro.
Neste caso, poderá instalar uma cadeira para
crianças "de costas para a estrada", salvo
em caso de anomalia de funcionamento dos airbags
(luz avisadora de alerta de Airbags acesa).
Stop & Star t fixo. À paragem do veículo
(sinal vermelho, paragem,
engarrafamentos, ...) o Stop & Start
coloca o motor em modo STOP. A partir do momento em que pretender colocar o
veículo em movimento, o avisador apaga-se e o
arranque do motor é efectuado automaticamente em
m o d o S TA R T.
intermitente durante
alguns segundos e,
em seguida, apaga-
se. O modo STOP encontra-se
momentaneamente indisponível.
ou
O modo START foi accionado
automaticamente. Para mais finformações sobre oStop & Start, consulte
a rubrica correspondente.
Page 25 of 593
23

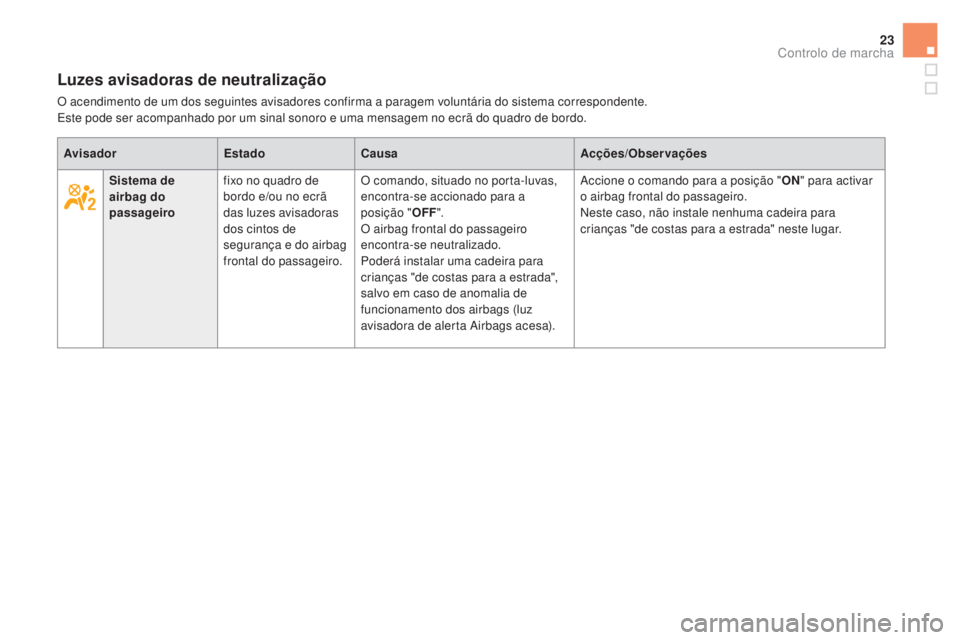

Luzes avisadoras de neutralização
O acendimento de um dos seguintes avisadores confirma a paragem voluntária do sistema correspondente.
Este pode ser acompanhado por um sinal sonoro e uma mensagem no ecrã do quadro de bordo.Avisador
estad
oCausa Acções/Observações
Sistema de
airbag do
passageiro fixo no quadro de
bordo e/ou no ecrã
das luzes avisadoras
dos cintos de
segurança e do airbag
frontal do passageiro. O comando, situado no porta-luvas,
encontra-se accionado para a
posição "
OFF".
O airbag frontal do passageiro
encontra-se neutralizado.
Poderá instalar uma cadeira para
crianças "de costas para a estrada",
salvo em caso de anomalia de
funcionamento dos airbags (luz
avisadora de alerta Airbags acesa). Accione o comando para a posição "
ON" para activar
o airbag frontal do passageiro.
Neste caso, não instale nenhuma cadeira para
crianças "de costas para a estrada" neste lugar.
Controlo de marcha
Page 26 of 593

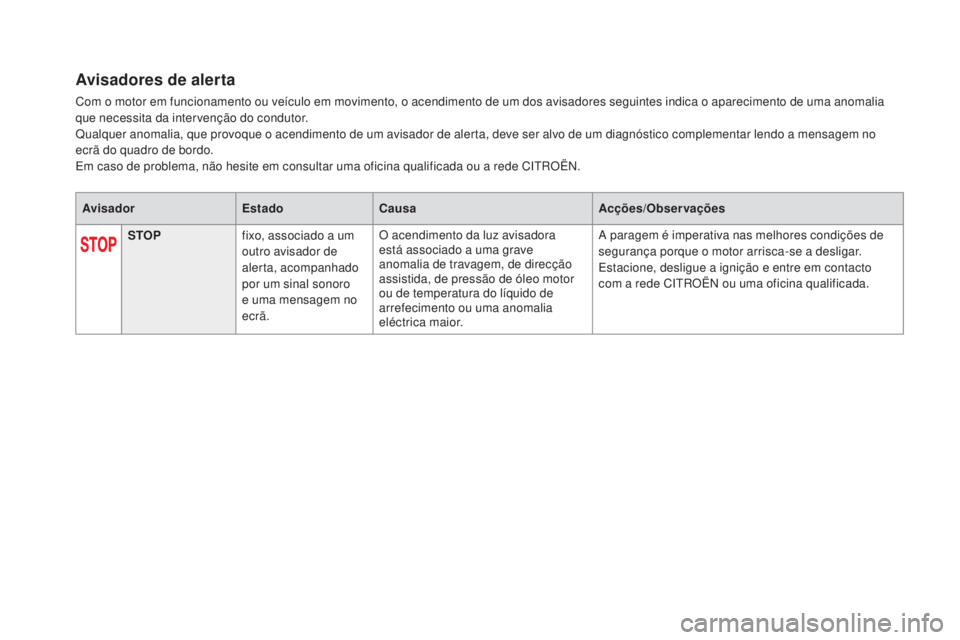

Avisadores de alerta
Com o motor em funcionamento ou veículo em movimento, o acendimento de um dos avisadores seguintes indica o aparecimento de uma anomalia
que necessita da intervenção do condutor.
Qualquer anomalia, que provoque o acendimento de um avisador de alerta, deve ser alvo de um diagnóstico complementar lendo a mensagem no
ecrã do quadro de bordo.
Em caso de problema, não hesite em consultar uma oficina qualificada ou a rede CITROËN.Avisador
estad
oCausa Acções/Observações
STOP fixo, associado a um
outro avisador de
alerta, acompanhado
por um sinal sonoro
e uma mensagem no
ecrã. O acendimento da luz avisadora
está associado a uma grave
anomalia de travagem, de direcção
assistida, de pressão de óleo motor
ou de temperatura do líquido de
arrefecimento ou uma anomalia
eléctrica maior. A paragem é imperativa nas melhores condições de
segurança porque o motor arrisca-se a desligar.
Estacione, desligue a ignição e entre em contacto
com a rede CITROËN ou uma oficina qualificada.
Page 27 of 593
25

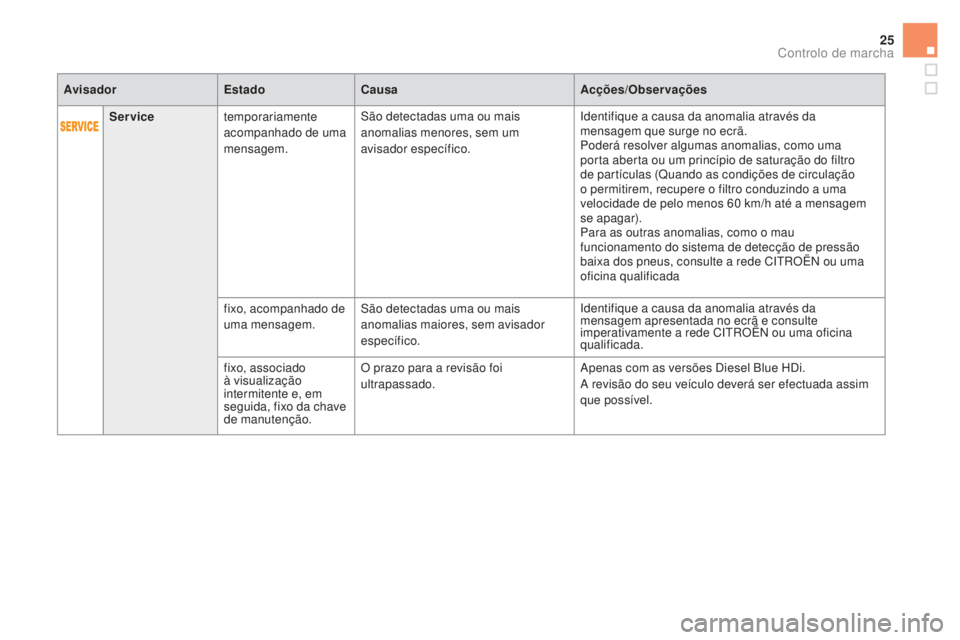

Servicetemporariamente
acompanhado de uma
mensagem. São detectadas uma ou mais
anomalias menores, sem um
avisador específico. Identifique a causa da anomalia através da
mensagem que surge no ecrã.
Poderá resolver algumas anomalias, como uma
porta aberta ou um princípio de saturação do filtro
de partículas (Quando as condições de circulação
o permitirem, recupere o filtro conduzindo a uma
velocidade de pelo menos 60
km
/h até a mensagem
se apagar).
Para as outras anomalias, como o mau
funcionamento do sistema de detecção de pressão
baixa dos pneus, consulte a rede CITROËN ou uma
oficina qualificada
fixo, acompanhado de
uma mensagem. São detectadas uma ou mais
anomalias maiores, sem avisador
específico. Identifique a causa da anomalia através da
mensagem apresentada no ecrã e consulte
imperativamente a rede CITROËN ou uma oficina
qualificada.
fixo, associado
à visualização
intermitente e, em
seguida, fixo da chave
de manutenção. O prazo para a revisão foi
ultrapassado.
Apenas com as versões Diesel Blue HDi.
A revisão do seu veículo deverá ser efectuada assim
que possível.
Avisador
estad
o
Causa Acções/Observações
Controlo de marcha
Page 28 of 593

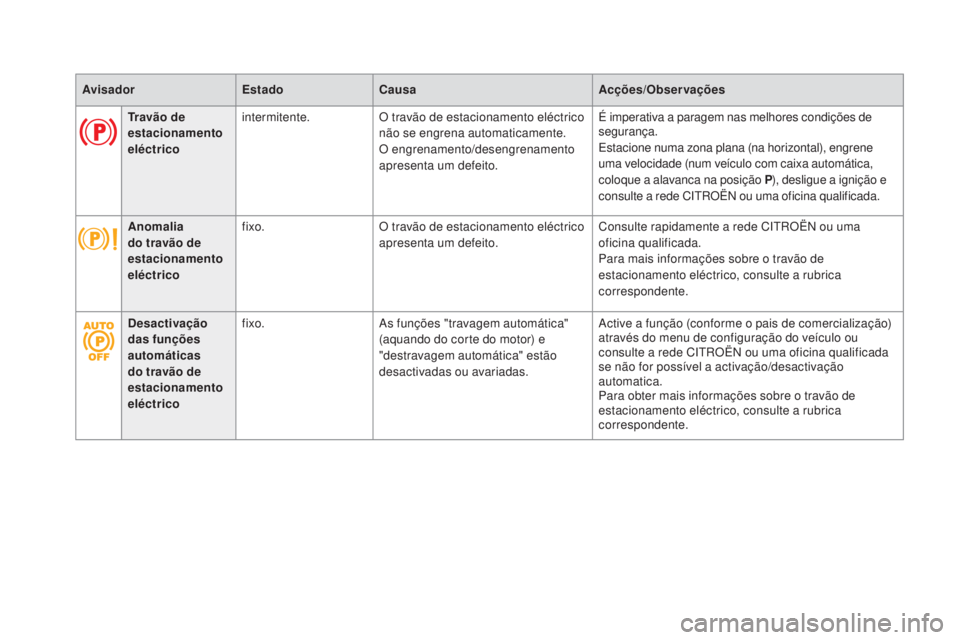

AvisadorestadoCausa Acções/Observações
Tr a v ã o de
estacionamento
eléctrico intermitente.
O travão de estacionamento eléctrico
não se engrena automaticamente.
O engrenamento/desengrenamento
apresenta um defeito. É imperativa a paragem nas melhores condições de
segurança.
Estacione numa zona plana (na horizontal), engrene
uma velocidade (num veículo com caixa automática,
coloque a alavanca na posição P
), desligue a ignição e
consulte a rede CITROËN ou uma oficina qualificada.
Anomalia
do travão de
estacionamento
eléctrico fixo.
O travão de estacionamento eléctrico
apresenta um defeito. Consulte rapidamente a rede CITROËN ou uma
oficina qualificada.
Para mais informações sobre o travão de
estacionamento eléctrico, consulte a rubrica
correspondente.
desac
tivação
das funções
automáticas
do travão de
estacionamento
eléctrico fixo.
As funções "travagem automática"
(aquando do corte do motor) e
"destravagem automática" estão
desactivadas ou avariadas. Active a função (conforme o pais de comercialização)
através do menu de configuração do veículo ou
consulte a rede CITROËN ou uma oficina qualificada
se não for possível a activação/desactivação
automatica.
Para obter mais informações sobre o travão de
estacionamento eléctrico, consulte a rubrica
correspondente.
Page 29 of 593
27

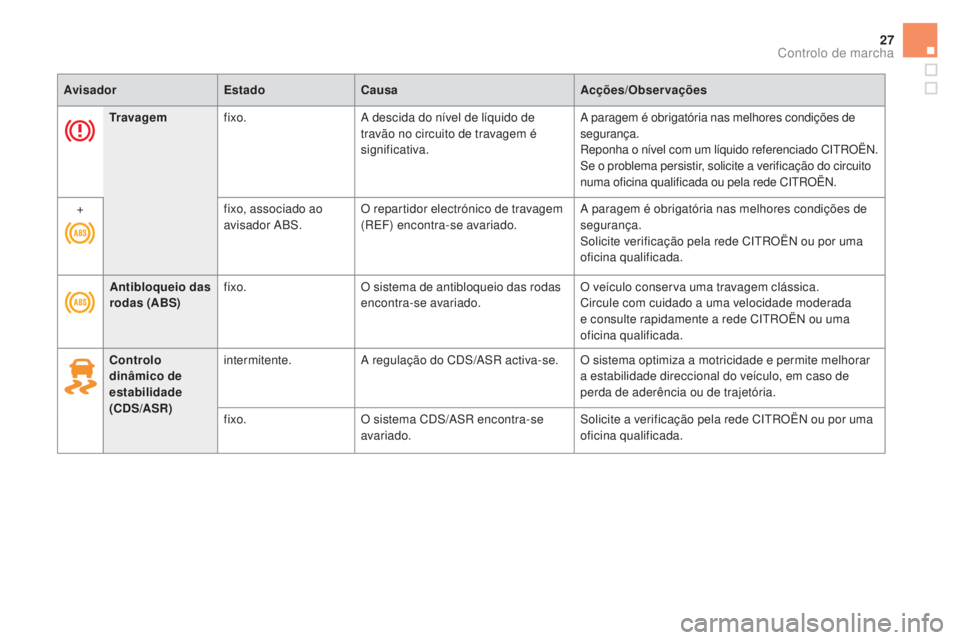

Tr a v a g e mfixo. A descida do nível de líquido de
travão no circuito de travagem é
significativa. A paragem é obrigatória nas melhores condições de
segurança.
Reponha o nível com um líquido referenciado CITROËN.
Se o problema persistir, solicite a verificação do circuito
numa oficina qualificada ou pela rede CITROËN.
+ fixo, associado ao
avisador ABS.O repartidor electrónico de travagem
(REF) encontra-se avariado. A paragem é obrigatória nas melhores condições de
segurança.
Solicite verificação pela rede CITROËN ou por uma
oficina qualificada.
Avisador
estad
o
Causa Acções/Observações
Controlo
dinâmico de
estabilidade
(C
dS/ASR
)intermitente.
A regulação do CDS/ASR activa-se. O sistema optimiza a motricidade e permite melhorar
a estabilidade direccional do veículo, em caso de
perda de aderência ou de trajetória.
fixo. O sistema CDS/ASR encontra-se
avariado. Solicite a verificação pela rede CITROËN ou por uma
oficina qualificada.
Antibloqueio das
rodas (ABS)
fixo.
O sistema de antibloqueio das rodas
encontra-se avariado. O veículo conserva uma travagem clássica.
Circule com cuidado a uma velocidade moderada
e consulte rapidamente a rede CITROËN ou uma
oficina qualificada.
Controlo de marcha
Page 30 of 593
Pressão baixa
dos pneusfixo.
A pressão é insuficiente numa ou
mais rodas. Controlar a pressão dos pneus o mais rapidamente
possível.
Este controlo deve ser efectuado de preferência a frio.
+ intermitente e,
em seguida, fixo,
acompanhado pelo
avisador de Service.O sistema de controlo da pressão
dos pneus está avariado ou uma das
rodas não possui nenhum sensor
detetado.
A detecção de pressão baixa dos pneus deixa de ser
assegurada.
Solicite a verificação do sistema pela rede CITROËN
ou por uma oficina qualificada.
Avisador
estad
o
Causa Acções/Observações
Sistema de
autodiagnóstico
do motor intermitente.
O sistema do controlo motor
encontra-se avariado. Risco de destruição do catalisador.
Solicite a verificação pela rede CITROËN ou por uma
oficina qualificada.
fixo. O sistema de antipoluição
encontra-se avariado.
O avisador deve apagar-se aquando do arranque do motor.Se não se apagar, consulte rapidamente a rede
CITROËN ou uma oficina qualificada.
Nível mínimo de
combustível fixo com os dois
últimos quadrados
intermitentes,
acompanhado por
uma mensagem e um
sinal sonoro. Aquando do primeiro acendimento,
restam-lhe cerca de 6
li
tros de
combustível no depósito. Reponha, imperativamente, o nível de combustível
para evitar a avaria.
Este avisador acende-se novamente cada vez que
ligar a ignição, acompanhado por uma mensagem
e um sinal sonoro, enquanto não for efectuado um
complemento suficiente de combustível.
Este sinal sonoro e esta mensagem repetem-se, a
uma cadência que aumenta à medida que o nível
diminui e se aproxima de "0".
Capacidade do depósito: cerca de 60
li
tros.
Nunca conduza até que o combustível termine
totalmente, uma vez que isso pode danificar os
sistemas de antipoluição e injecção.
