CITROEN E-MEHARI 2016 Manual do condutor (in Portuguese)

19
e-mehari_pt_Chap01_faite-connaissance_ed02-2016

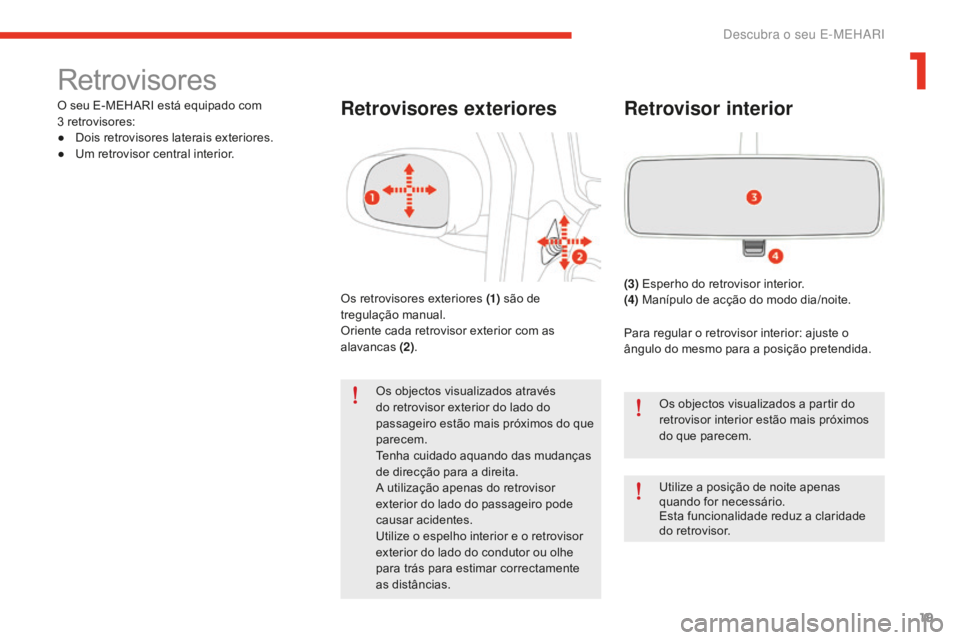

Retrovisores
O seu E-MEHARI está equipado com
3 retrovisores:
●
Do

is retrovisores laterais exteriores.
●
Um r

etrovisor central interior.Retrovisores exteriores
Os retrovisores exteriores (1) são de
tregulação manual.
Oriente cada retrovisor exterior com as
alavancas (2).
Os objectos visualizados através
do retrovisor exterior do lado do
passageiro estão mais próximos do que
parecem.
Tenha cuidado aquando das mudanças
de direcção para a direita.
A utilização apenas do retrovisor
exterior do lado do passageiro pode
causar acidentes.
Utilize o espelho interior e o retrovisor
exterior do lado do condutor ou olhe
para trás para estimar correctamente
as distâncias.
Retrovisor interior
(3) Esperho do retrovisor interior.
(4) Manípulo de acção do modo dia/noite.
Para regular o retrovisor interior: ajuste o
ângulo do mesmo para a posição pretendida.
Os objectos visualizados a partir do
retrovisor interior estão mais próximos
do que parecem.
Utilize a posição de noite apenas
quando for necessário.
Esta funcionalidade reduz a claridade
do retrovisor.
1
Descubra o seu E-MEHARI

20
e-mehari_pt_Chap01_faite-connaissance_ed02-2016

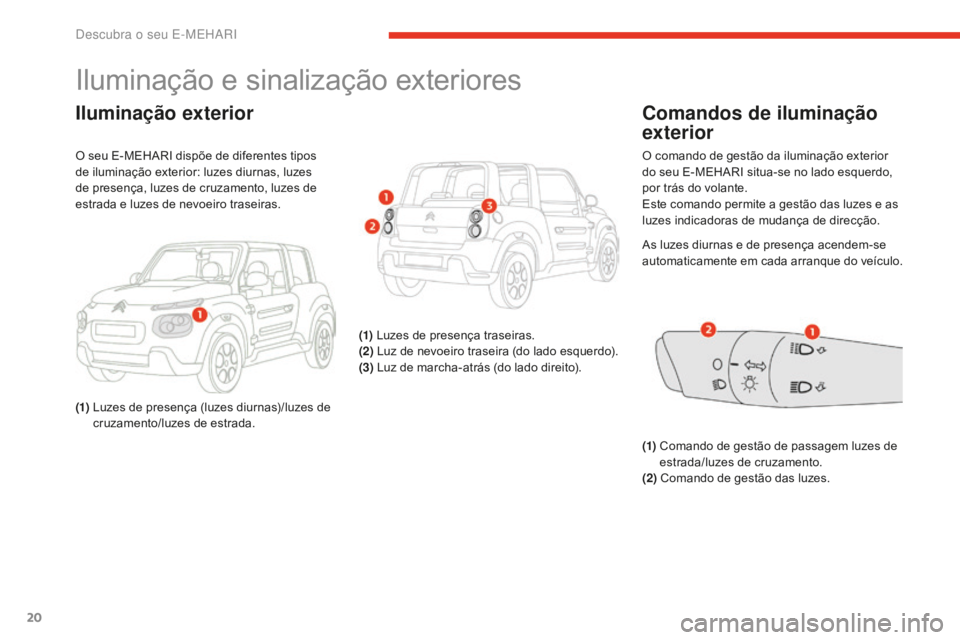

Iluminação e sinalização exteriores
Iluminação exterior
O seu E-MEHARI dispõe de diferentes tipos
de iluminação exterior: luzes diurnas, luzes
de presença, luzes de cruzamento, luzes de
estrada e luzes de nevoeiro traseiras.
(1)
Lu

zes de presença (luzes diurnas)/luzes de
cruzamento/luzes de estrada. (1)
Luzes de presença traseiras.
(2) Luz de nevoeiro traseira (do lado esquerdo).
(3) Luz de marcha-atrás (do lado direito).
Comandos de iluminação
exterior
O comando de gestão da iluminação exterior
do seu E-MEHARI situa-se no lado esquerdo,
por trás do volante.
Este comando permite a gestão das luzes e as
luzes indicadoras de mudança de direcção.
(1)
Co

mando de gestão de passagem luzes de
estrada/luzes de cruzamento.
(2) Comando de gestão das luzes.
As luzes diurnas e de presença acendem-se
automaticamente em cada arranque do veículo.
Descubra o seu E-MEHARI

21
e-mehari_pt_Chap01_faite-connaissance_ed02-2016

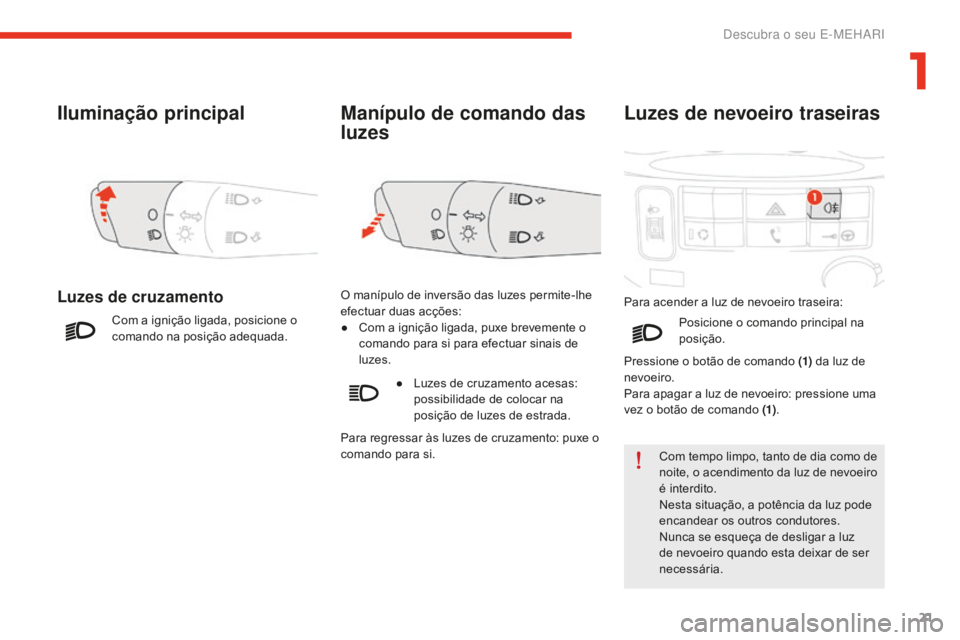

Iluminação principal
Luzes de cruzamento
Com a ignição ligada, posicione o
comando na posição adequada.
Manípulo de comando das
luzes
O manípulo de inversão das luzes permite-lhe
efectuar duas acções:
●
Co
m a ignição ligada, puxe brevemente o
comando para si para efectuar sinais de
luzes.
●
Lu

zes de cruzamento acesas:
possibilidade de colocar na
posição de luzes de estrada.
Luzes de nevoeiro traseiras
Para acender a luz de nevoeiro traseira:
Com tempo limpo, tanto de dia como de
noite, o acendimento da luz de nevoeiro
é interdito.
Nesta situação, a potência da luz pode
encandear os outros condutores.
Nunca se esqueça de desligar a luz
de nevoeiro quando esta deixar de ser
necessária.Posicione o comando principal na
posição.
Pressione o botão de comando (1) da luz de
nevoeiro.
Para apagar a luz de nevoeiro: pressione uma
vez o botão de comando (1) .
Para regressar às luzes de cruzamento: puxe o
comando para si.
1
Descubra o seu E-MEHARI

22
e-mehari_pt_Chap01_faite-connaissance_ed02-2016

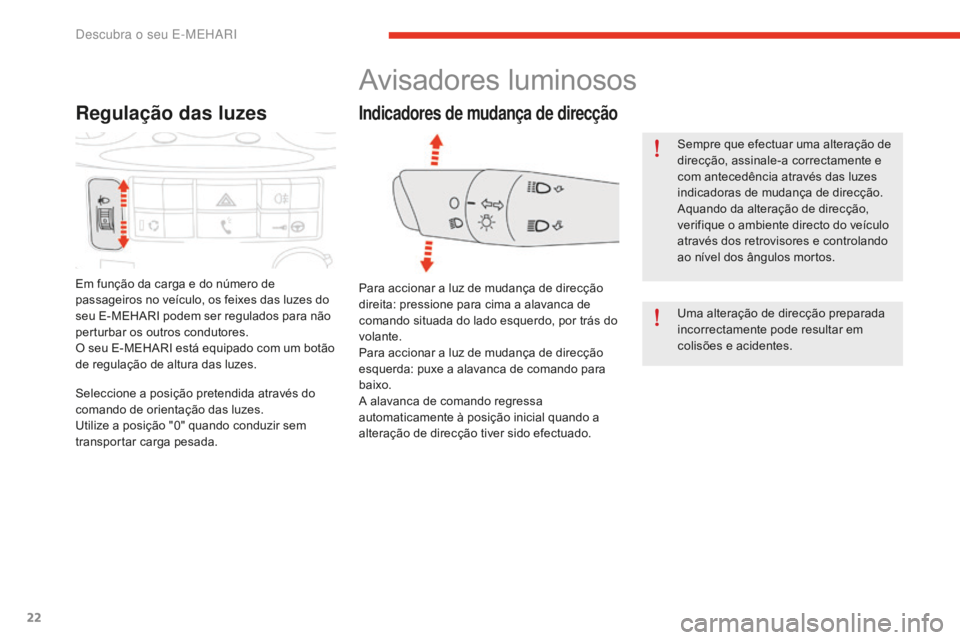

Regulação das luzes
Em função da carga e do número de
passageiros no veículo, os feixes das luzes do
seu E-MEHARI podem ser regulados para não
perturbar os outros condutores.
O seu E-MEHARI está equipado com um botão
de regulação de altura das luzes.
Avisadores luminosos
Indicadores de mudança de direcção
Sempre que efectuar uma alteração de
direcção, assinale-a correctamente e
com antecedência através das luzes
indicadoras de mudança de direcção.
Aquando da alteração de direcção,
verifique o ambiente directo do veículo
através dos retrovisores e controlando
ao nível dos ângulos mortos.
Uma alteração de direcção preparada
incorrectamente pode resultar em
colisões e acidentes.
Para accionar a luz de mudança de direcção
direita: pressione para cima a alavanca de
comando situada do lado esquerdo, por trás do
volante.
Para accionar a luz de mudança de direcção
esquerda: puxe a alavanca de comando para
baixo.
A alavanca de comando regressa
automaticamente à posição inicial quando a
alteração de direcção tiver sido efectuado.
Seleccione a posição pretendida através do
comando de orientação das luzes.
Utilize a posição "0" quando conduzir sem
transportar carga pesada.
Descubra o seu E-MEHARI

23
e-mehari_pt_Chap01_faite-connaissance_ed02-2016

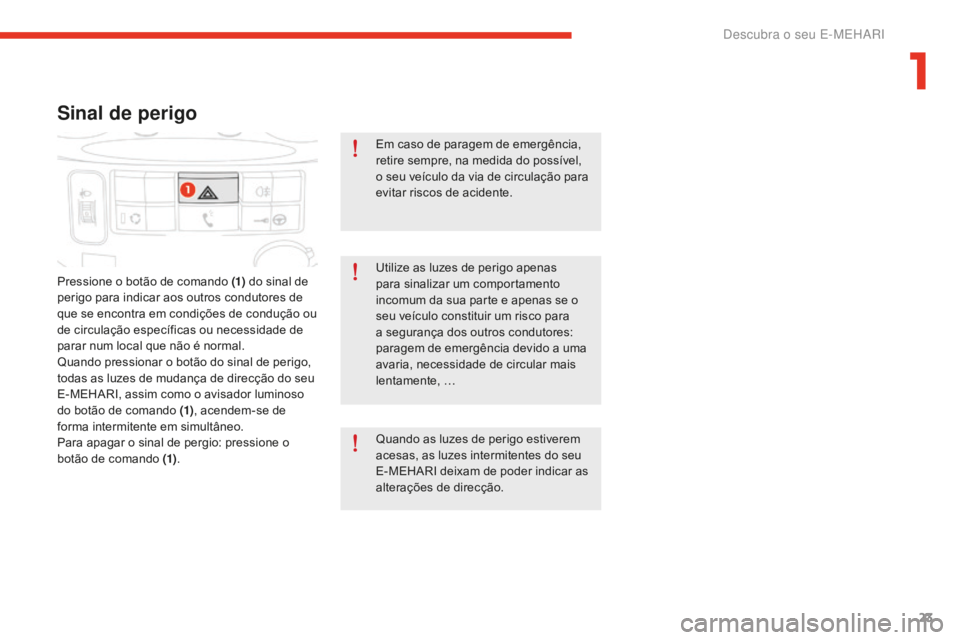

Sinal de perigo
Pressione o botão de comando (1) do sinal de
perigo para indicar aos outros condutores de
que se encontra em condições de condução ou
de circulação específicas ou necessidade de
parar num local que não é normal.
Quando pressionar o botão do sinal de perigo,
todas as luzes de mudança de direcção do seu
E-MEHARI, assim como o avisador luminoso
do botão de comando (1) , acendem-se de
forma intermitente em simultâneo.
Para apagar o sinal de pergio: pressione o
botão de comando (1) . Em caso de paragem de emergência,
retire sempre, na medida do possível,
o seu veículo da via de circulação para
evitar riscos de acidente.
Utilize as luzes de perigo apenas
para sinalizar um comportamento
incomum da sua parte e apenas se o
seu veículo constituir um risco para
a segurança dos outros condutores:
paragem de emergência devido a uma
avaria, necessidade de circular mais
lentamente, …
Quando as luzes de perigo estiverem
acesas, as luzes intermitentes do seu
E-MEHARI deixam de poder indicar as
alterações de direcção.
1
Descubra o seu E-MEHARI

24
e-mehari_pt_Chap01_faite-connaissance_ed02-2016

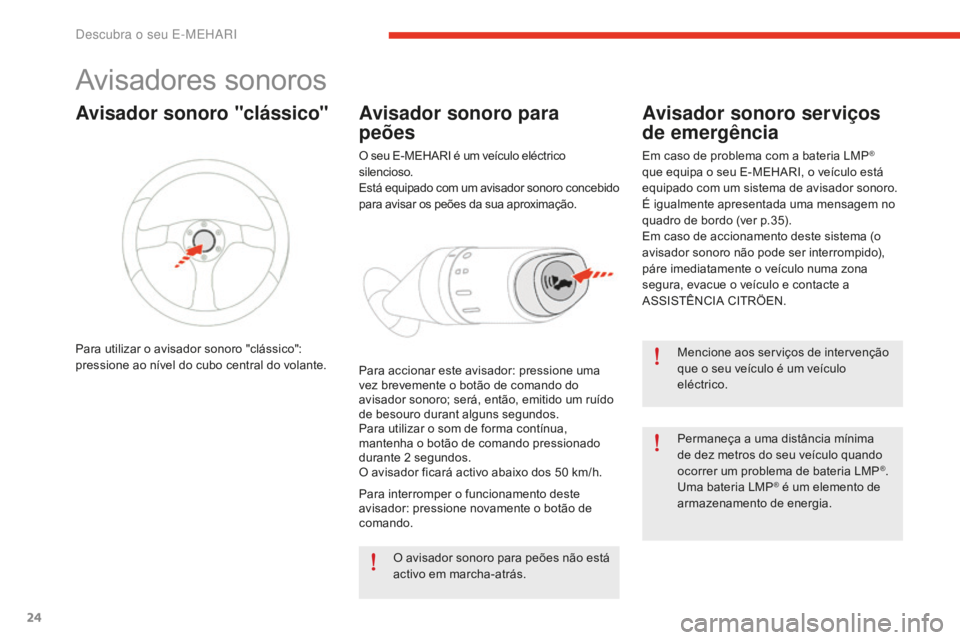

Avisadores sonoros
Mencione aos serviços de intervenção
que o seu veículo é um veículo
eléctrico.
Permaneça a uma distância mínima
de dez metros do seu veículo quando
ocorrer um problema de bateria LMP
®.
Uma bateria LMP® é um elemento de
armazenamento de energia.
Avisador sonoro "clássico"
Para utilizar o avisador sonoro "clássico":
pressione ao nível do cubo central do volante.
Avisador sonoro para
peões
O seu E-MEHARI é um veículo eléctrico
silencioso.
Está equipado com um avisador sonoro concebido
para avisar os peões da sua aproximação.
Para accionar este avisador: pressione uma
vez brevemente o botão de comando do
avisador sonoro; será, então, emitido um ruído
de besouro durant alguns segundos.
Para utilizar o som de forma contínua,
mantenha o botão de comando pressionado
durante 2
s

egundos.
O avisador ficará activo abaixo dos 50
k

m/h.
Avisador sonoro serviços
de emergência
Em caso de problema com a bateria LMP®
que equipa o seu E-MEHARI, o veículo está
equipado com um sistema de avisador sonoro.
É igualmente apresentada uma mensagem no
quadro de bordo (ver p.35).
Em caso de accionamento deste sistema (o
avisador sonoro não pode ser interrompido),
páre imediatamente o veículo numa zona
segura, evacue o veículo e contacte a
ASSISTÊNCIA CITRÖEN.
Para interromper o funcionamento deste
avisador: pressione novamente o botão de
comando. O avisador sonoro para peões não está
activo em marcha-atrás.
Descubra o seu E-MEHARI

25
e-mehari_pt_Chap01_faite-connaissance_ed02-2016
Em baixas temperaturas, utilize um
líquido de lava-vidros com protecção
anticongelamento suficiente.
Não accione o lava-vidros durante mais
de 30
s
egundos, esta operação poderá
causar uma perda de visibilidade que
poderá provocar um acidente.
Não accione o comando do lava-vidros
quando o reservatório do líquido de
limpeza estiver vazio.

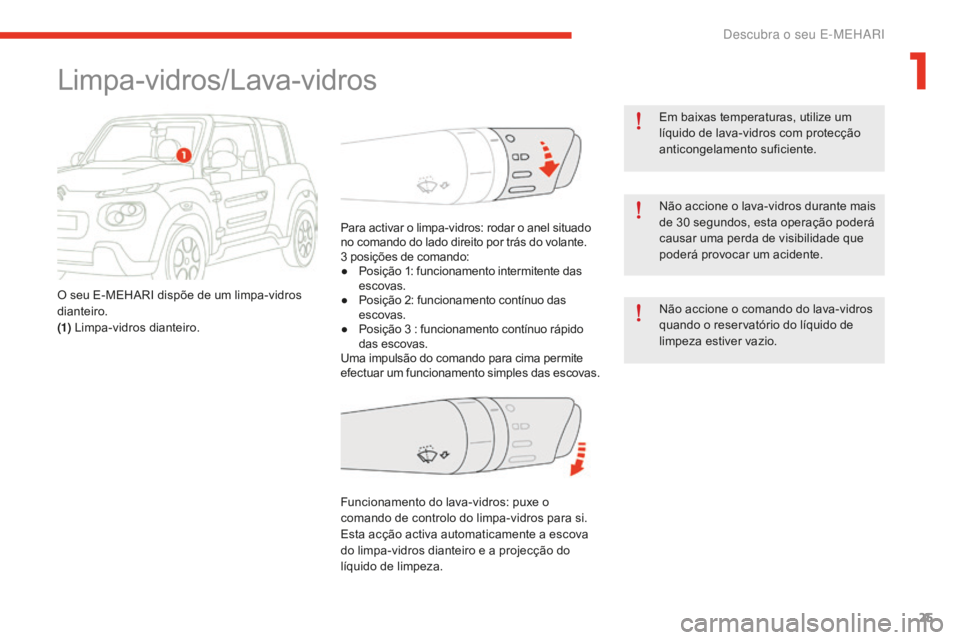

Limpa-vidros/Lava-vidros
O seu E-MEHARI dispõe de um limpa-vidros
dianteiro.
(1) Limpa-vidros dianteiro. Para activar o limpa-vidros: rodar o anel situado
no comando do lado direito por trás do volante.
3
p

osições de comando:
●
Po
sição 1: funcionamento intermitente das
escovas.
● Po sição 2: funcionamento contínuo das
escovas.
●
Po

sição 3
: f
uncionamento contínuo rápido
das escovas.
Uma impulsão do comando para cima permite
efectuar um funcionamento simples das escovas.
Funcionamento do lava-vidros: puxe o
comando de controlo do limpa-vidros para si.
Esta acção activa automaticamente a escova
do limpa-vidros dianteiro e a projecção do
líquido de limpeza.
1
Descubra o seu E-MEHARI

26
e-mehari_pt_Chap01_faite-connaissance_ed02-2016

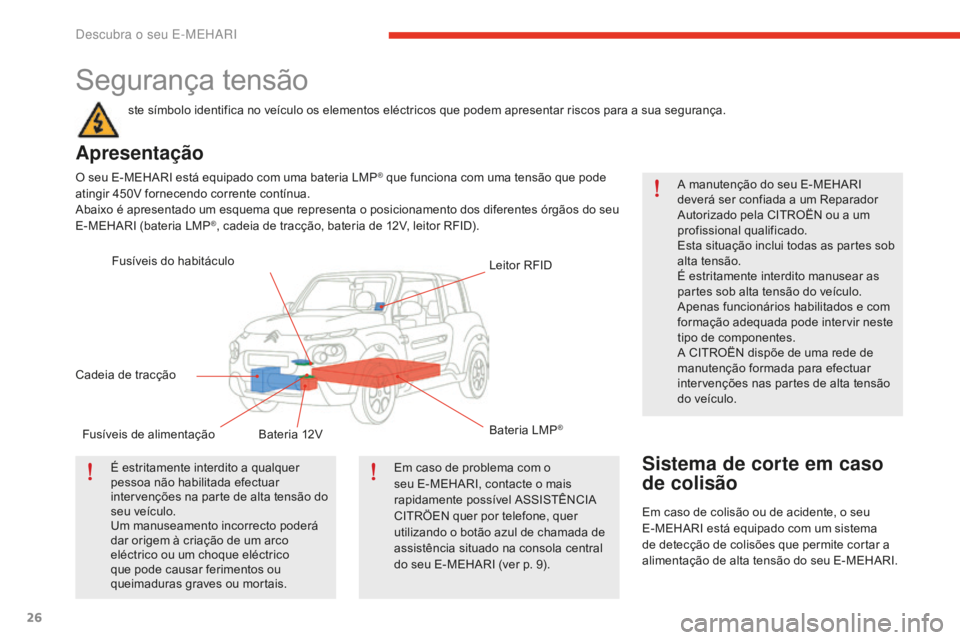

Segurança tensão
ste símbolo identifica no veículo os elementos eléctricos que podem apresentar riscos para a sua segurança.
Apresentação
O seu E-MEHARI está equipado com uma bateria LMP® que funciona com uma tensão que pode
atingir 450V fornecendo corrente contínua.
Abaixo é apresentado um esquema que representa o posicionamento dos diferentes órgãos do seu
E-MEHARI (bateria LMP
®, cadeia de tracção, bateria de 12V, leitor RFID).
É estritamente interdito a qualquer
pessoa não habilitada efectuar
intervenções na parte de alta tensão do
seu veículo.
Um manuseamento incorrecto poderá
dar origem à criação de um arco
eléctrico ou um choque eléctrico
que pode causar ferimentos ou
queimaduras graves ou mortais. Em caso de problema com o
seu E-MEHARI, contacte o mais
rapidamente possível ASSISTÊNCIA
CITRÖEN quer por telefone, quer
utilizando o botão azul de chamada de
assistência situado na consola central
do seu E-MEHARI (ver
p

. 9).A manutenção do seu E-MEHARI
deverá ser confiada a um Reparador
Autorizado pela CITROËN ou a um
profissional qualificado.
Esta situação inclui todas as partes sob
alta tensão.
É estritamente interdito manusear as
partes sob alta tensão do veículo.
Apenas funcionários habilitados e com
formação adequada pode intervir neste
tipo de componentes.
A CITROËN dispõe de uma rede de
manutenção formada para efectuar
intervenções nas partes de alta tensão
do veículo.
Sistema de corte em caso
de colisão
Em caso de colisão ou de acidente, o seu
E-MEHARI está equipado com um sistema
de detecção de colisões que permite cortar a
alimentação de alta tensão do seu E-MEHARI.
Fusíveis do habitáculo
Leitor RFID
Cadeia de tracção Fusíveis de alimentação Bateria 12V Bateria LMP
®
Descubra o seu E-MEHARI

27
e-mehari_pt_Chap01_faite-connaissance_ed02-2016
O seu E-MEHARI é um veículo
eléctrico que utiliza corrente eléctrica
de alta tensão.
Não respeitar as instruções de
manuseamento correctas pode
provocar ferimentos graves ou mortais.
Leia e siga os procedimentos de carga
preconizados pela CITROËN.

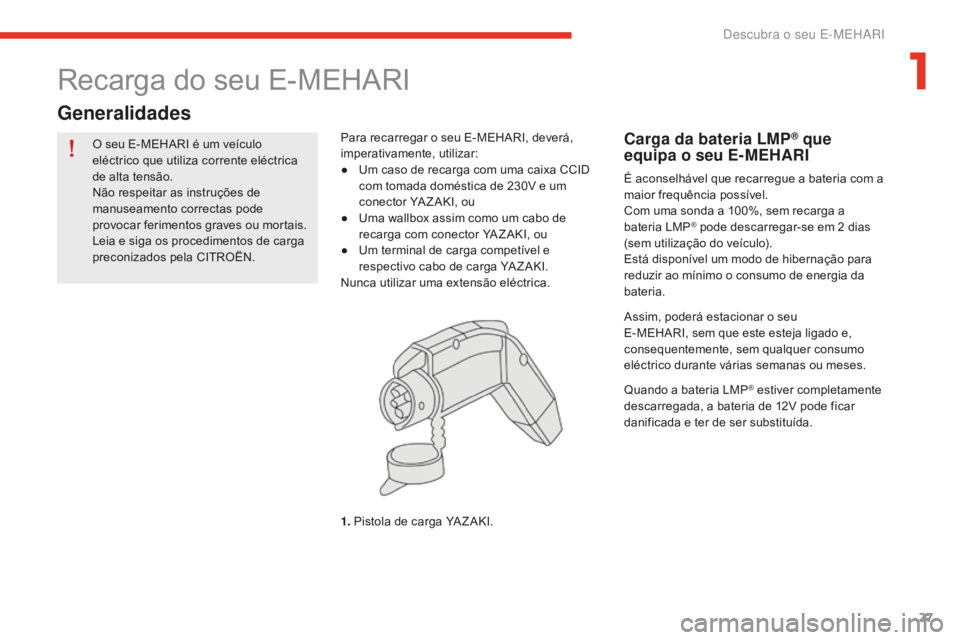

Recarga do seu E-MEHARI
Generalidades
Para recarregar o seu E-MEHARI, deverá,
imperativamente, utilizar:
●
Um c
aso de recarga com uma caixa CCID
com tomada doméstica de 230V e um
conector YA Z AKI, ou
●
Um

a wallbox assim como um cabo de
recarga com conector YAZAKI, ou
●
Um t

erminal de carga competível e
respectivo cabo de carga YA Z AKI.
Nunca utilizar uma extensão eléctrica.
1. Pistola de carga YA Z AKI.Carga da bateria LMP® que
equipa o seu E-MEHARI
É aconselhável que recarregue a bateria com a
maior frequência possível.
Com uma sonda a 100%, sem recarga a
bateria LMP
® pode descarregar-se em 2 dias
(s
em utilização do veículo).
Está disponível um modo de hibernação para
reduzir ao mínimo o consumo de energia da
bateria.
Assim, poderá estacionar o seu
E-MEHARI, sem que este esteja ligado e,
consequentemente, sem qualquer consumo
eléctrico durante várias semanas ou meses.
Quando a bateria LMP
® estiver completamente
descarregada, a bateria de 12V pode ficar
danificada e ter de ser substituída.
1
Descubra o seu E-MEHARI

28
e-mehari_pt_Chap01_faite-connaissance_ed02-2016
Nunca utilizar uma extensão
eléctrica.
Numa rede de recarga
pública ou privada
Para poder recarregar o seu E-MEHARI numa
rede de carga pública ou privada, deverá,
consoante o tipo de terminal, obter um cabo
adaptado.
Em sua casa
Com um terminal de 16A
Se dispuser ou tiver solicitado a respectiva
instalação por um técnico habilitado de um
terminal de recarga de 16A, poderá utilizá-lo
para carregar o seu E-MEHARI.
Com uma tomada doméstica
comum (230V/10 -16A)
O seu E-MEHARI foi-lhe fornecido com um
cabo de carga equipado com protecções
electrónicas CCID que lhe permite recarregar
o seu E-MEHARI em todas as tomadas
domésticas 230V/16A que pode suportar uma
corrente de 10A contínua.
AO utilizar esta solução o tempo de carga é
mais longo comparativamente a uma carga
efectuada num terminal de 16A.
Descubra o seu E-MEHARI
