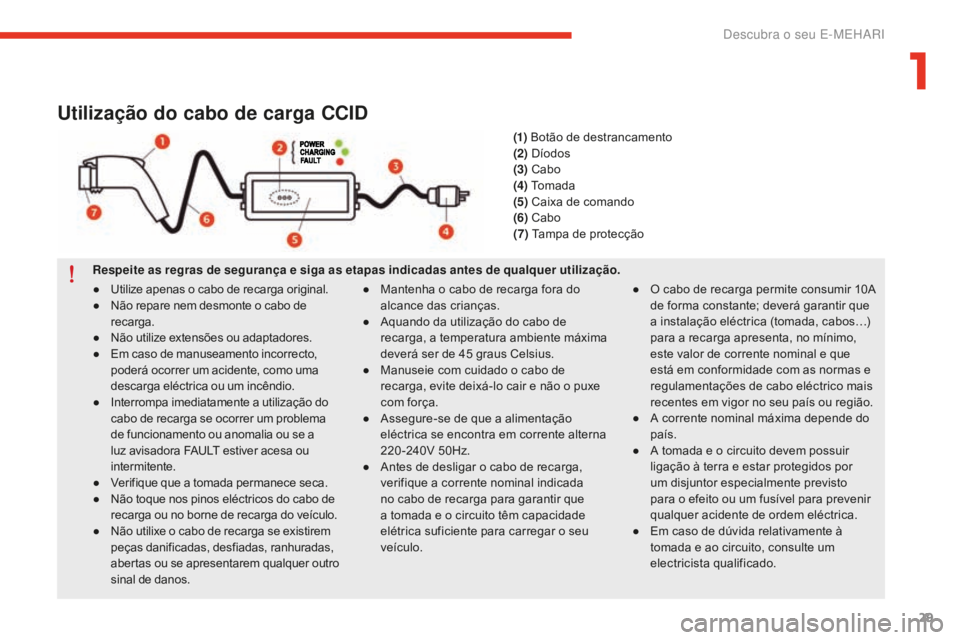

Utilização do cabo de carga CCID
Respeite as regras de segurança e siga as etapas indicadas antes de qualquer utilização.●
Ma
ntenha o cabo de recarga fora do
alcance das crianças.
●
Aq

uando da utilização do cabo de
recarga, a temperatura ambiente máxima
deverá ser de 45
g

raus Celsius.
●
Ma

nuseie com cuidado o cabo de
recarga, evite deixá-lo cair e não o puxe
com força.
●
As

segure-se de que a alimentação
eléctrica se encontra em corrente alterna
220-240V 50Hz.
●
An

tes de desligar o cabo de recarga,
verifique a corrente nominal indicada
no cabo de recarga para garantir que
a tomada e o circuito têm capacidade
elétrica suficiente para carregar o seu
veículo.
●
Ut

ilize apenas o cabo de recarga original.
●
Nã

o repare nem desmonte o cabo de
recarga.
●
Nã

o utilize extensões ou adaptadores.
●
Em c

aso de manuseamento incorrecto,
poderá ocorrer um acidente, como uma
descarga eléctrica ou um incêndio.
●
In

terrompa imediatamente a utilização do
cabo de recarga se ocorrer um problema
de funcionamento ou anomalia ou se a
luz avisadora FAULT estiver acesa ou
intermitente.
●
Ve

rifique que a tomada permanece seca.
●
Nã

o toque nos pinos eléctricos do cabo de
recarga ou no borne de recarga do veículo.
●
Nã

o utilixe o cabo de recarga se existirem
peças danificadas, desfiadas, ranhuradas,
abertas ou se apresentarem qualquer outro
sinal de danos. ●
O ca

bo de recarga permite consumir 10A
de forma constante; deverá garantir que
a instalação eléctrica (tomada, cabos…)
para a recarga apresenta, no mínimo,
este valor de corrente nominal e que
está em conformidade com as normas e
regulamentações de cabo eléctrico mais
recentes em vigor no seu país ou região.
●
A co

rrente nominal máxima depende do
país.
●
A to

mada e o circuito devem possuir
ligação à terra e estar protegidos por
um disjuntor especialmente previsto
para o efeito ou um fusível para prevenir
qualquer acidente de ordem eléctrica.
●
Em c

aso de dúvida relativamente à
tomada e ao circuito, consulte um
electricista qualificado.
(1)
Botão de destrancamento
(2) Díodos
(3) Cabo
(4) Tomada
(5) Caixa de comando
(6) Cabo
(7) Tampa de protecção
1
Descubra o seu E-MEHARI

30
e-mehari_pt_Chap01_faite-connaissance_ed02-2016
Precauções
● As peças podem ficar danificadas em
caso de utilização incorrecta.
●
As

segure-se de que a caixa de comando
do cabo de recarga está colocado de
forma a evitar o contacto com a água.
●
Ev

ite a introdução de partículas estranhas
nas peças do borne do conector ou da
tomada de recarga.
●
Ev

ite pisar, dobrar ou fazer nós no cabo.
●
Ev

ite utilizar o cabo de recarga em caso
de trovoada.
●
Nã

o coloque objectos pesados sobre o
cabo de recarga.
●
Du

rante a recarga, mantenha o cabo
afastado de objectos que possam causar
temperaturas elevadas.
●
Se n

ão utilizar o cabo de recarga,
arrume-o com a respectiva capa de
protecção num local fresco, seco e que
não esteja exposto a raios solares.
●
Nã

o utilixe extensões eléctricas com o

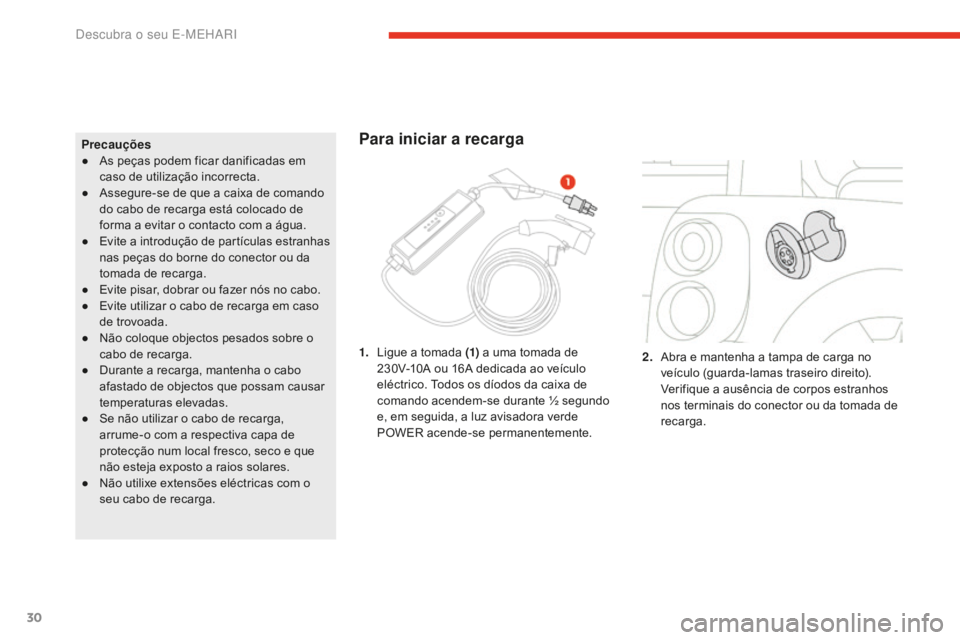

seu cabo de recarga.Para iniciar a recarga
1. Ligue a tomada (1) a u ma tomada de
230V-10A ou 16A dedicada ao veículo
eléctrico. Todos os díodos da caixa de
comando acendem-se durante ½ segundo
e, em seguida, a luz avisadora verde
POWER acende-se permanentemente. 2. Ab
ra e mantenha a tampa de carga no
veículo (guarda-lamas traseiro direito).
Verifique a ausência de corpos estranhos
nos terminais do conector ou da tomada de
recarga.
Descubra o seu E-MEHARI

31
e-mehari_pt_Chap01_faite-connaissance_ed02-2016
3. Insira a pistola de recarga (2) n a tomada de
recarga até esta encaixar e ser sentido um
clique.
4.
O ar

ranque da recarga é efectuado
automaticamente. A luz avisadora verde
CHARGING situada da caixa de comando
acende-se para indicar que está em fase de
carga.
Dois sinais indicam que o veículo está em fase
de carga:
-
A lu

z traseira direita acende-se de forma
intermitente 5
v

ezes aquando do início da
carga.
-
A lu

z avisadora de ligação (tomada verde)
no ecrã acende-se de forma intermitente
continuamente.
Para interromper a recarga
1. Pressione o botão de desbloqueio situado
p
or cima do conector de recarga e, em
seguida, puxe-o. A pistola de carga
desliga-se apenas se o seu E-MEHARI
for destrancado através do porta-chaves
pessoal RFID. 2. In
sira novamente a tampa de protecção da
pistola.
3.
De

sligue a tomada.
1
Descubra o seu E-MEHARI

32
e-mehari_pt_Chap01_faite-connaissance_ed02-2016
Tempo de carga comparado
Tipo de cargaTempo de carga
estimado (0-100%)
Borne: 16
a

mperes 8h a 9h
Tomada 220V – 10A 13 h
Aquando da recarga do veículo,
nomeadamente em postos públicos,
preste especial atenção às crianças
aquando do manuseamento do cabo e
do terminal de carga.
O enrolador do cabo pode ser brusco e
causar ferimentos.
As crianças podem ficar com os dedos
entalados no mecanismo de fecho do

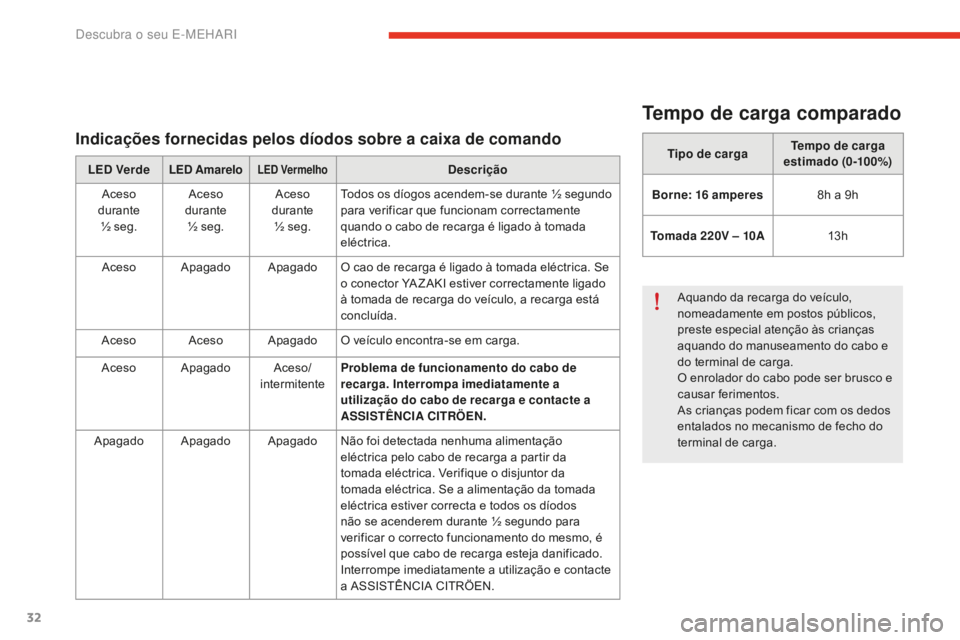

terminal de carga.Indicações fornecidas pelos díodos sobre a caixa de comando
LED Verde LED AmareloLED VermelhoDescrição
Aceso
durante ½
s

eg. Aceso
durante ½
s

eg. Aceso
durante ½
s

eg. Todos os díogos acendem-se durante ½ segundo
para verificar que funcionam correctamente
quando o cabo de recarga é ligado à tomada
eléctrica.
Aceso Apagado Apagado O cao de recarga é ligado à tomada eléctrica. Se
o conector YA Z AKI estiver correctamente ligado
à tomada de recarga do veículo, a recarga está
concluída.
Aceso Aceso ApagadoO veículo encontra-se em carga.
Aceso Apagado Aceso/
intermitente Problema de funcionamento do cabo de
recarga. Interrompa imediatamente a
utilização do cabo de recarga e contacte a
ASSISTÊNCIA CITRÖEN.
Apagado Apagado Apagado Não foi detectada nenhuma alimentação
eléctrica pelo cabo de recarga a partir da
tomada eléctrica. Verifique o disjuntor da
tomada eléctrica. Se a alimentação da tomada
eléctrica estiver correcta e todos os díodos
não se acenderem durante ½ segundo para
verificar o correcto funcionamento do mesmo, é
possível que cabo de recarga esteja danificado.
Interrompe imediatamente a utilização e contacte
a ASSISTÊNCIA CITRÖEN.
Descubra o seu E-MEHARI

33
e-mehari_pt_Chap02_conduite_ed02-2016

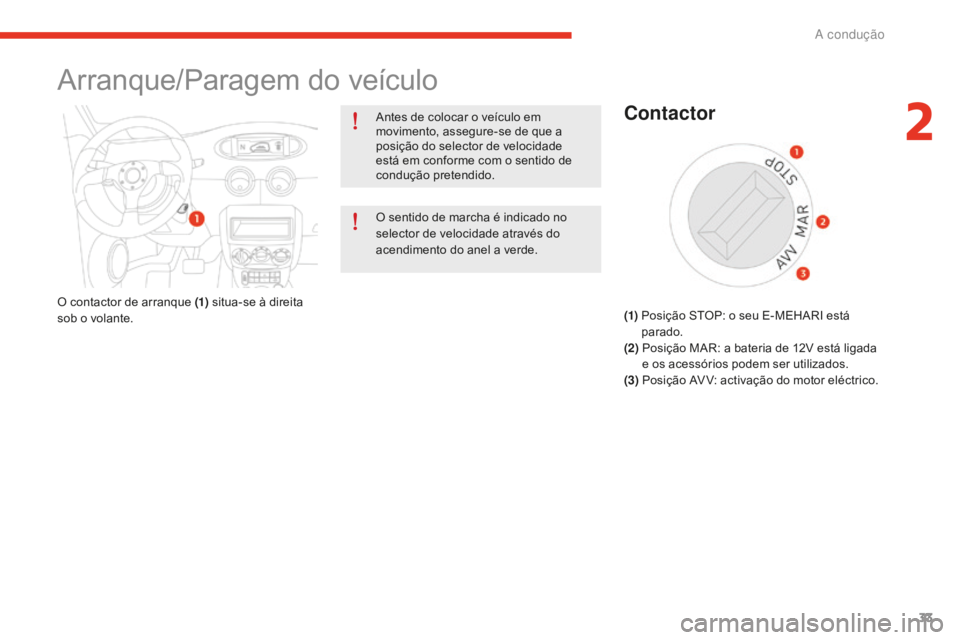

Arranque/Paragem do veículo
Antes de colocar o veículo em
movimento, assegure-se de que a
posição do selector de velocidade
está em conforme com o sentido de
condução pretendido.
O sentido de marcha é indicado no
selector de velocidade através do
acendimento do anel a verde.
O contactor de arranque (1) situa-se à direita
sob o volante.Contactor
(1) Posição STOP: o seu E-MEHARI está
par
ado.
(2)
Po

sição MAR: a bateria de 12V está ligada
e os acessórios podem ser utilizados.
(3) Posição AV V: activação do motor eléctrico.
2
A condu

34
e-mehari_pt_Chap02_conduite_ed02-2016
O seu E-MEHARI é um veículo eléctrico
silencioso.
O seu E-MEHARI não emite nenhum
ruído aquando do accionamento do seu
motor eléctrico.
Para as manobras: preste especial
atenção ao seu ambiente,
particularmente aos peões, ciclistas e
aos engenhos rolantes no piso.

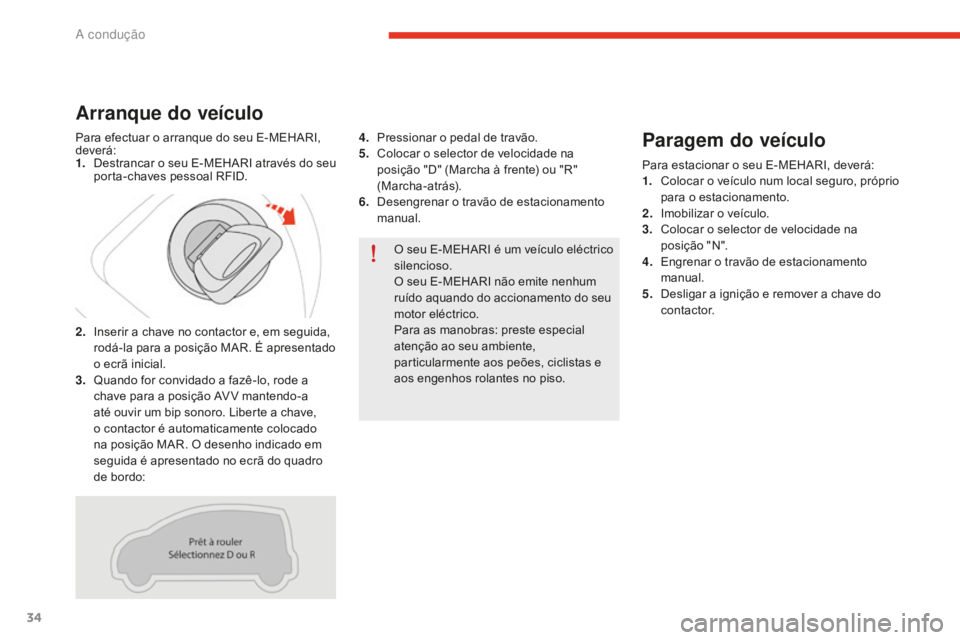

Arranque do veículo
Para efectuar o arranque do seu E-MEHARI,
deverá:
1.
De
strancar o seu E-MEHARI através do seu
porta-chaves pessoal RFID.
2.
In

serir a chave no contactor e, em seguida,
rodá-la para a posição MAR. É apresentado
o ecrã inicial.
3.
Qu

ando for convidado a fazê-lo, rode a
chave para a posição AV V mantendo-a
até ouvir um bip sonoro. Liberte a chave,
o contactor é automaticamente colocado
na posição MAR. O desenho indicado em
seguida é apresentado no ecrã do quadro
de bordo: 4. Pr
essionar o pedal de travão.
5. Co locar o selector de velocidade na
posição "D" (Marcha à frente) ou "R"
(Marcha-atrás).
6.
De

sengrenar o travão de estacionamento
manual.Paragem do veículo
Para estacionar o seu E-MEHARI, deverá:
1. Co locar o veículo num local seguro, próprio
para o estacionamento.
2.
Im

obilizar o veículo.
3.
Co

locar o selector de velocidade na
p osiç ão " N ".
4.
En

grenar o travão de estacionamento
manual.
5.
De

sligar a ignição e remover a chave do
contactor.
A condu

35
e-mehari_pt_Chap02_conduite_ed02-2016
Controlos de funcionamento do seu E-MEHARI
Quadro de bordo
(1) O quadro de bordo.
Avisadores luminosos
(1) Defeito da bateria.
(2) Defeito do motor.
(3) Luz avisadora de carga.
Se a luz avisadora (1) ou (2) estiver
acesa, a paragem do seu E-MEHARI é
obrigatória.
Pictogramas
Luzes de estrada
Luzes de presença
Luzes de nevoeiro traseiras
Luz de mudança de direcção esquerda
Luz de mudança de direcção direita
Defeito de travagem
Mensagem de alerta
ESP
Descongelamento
Aquecimento
Potência limitada do motor
Defeito da bateria
Potência limitada da bateria Trancamento da porta
Ar
c

ondicionado
ABS Problema direcção assistida
Cinto de segurança não colocado
Porta aberta (veículo parado)
Porta aberta (veículo em movimento)
Mala aberta (veículo parado)
Mala aberta (veículo em movimento)
Manutenção
2
A condu

36
e-mehari_pt_Chap02_conduite_ed02-2016
Conta-quilómetros
(1) Distância total percorrida (em k m).
(2) Di
stância percorrida desde a última
reposição a zeros (em
k

m).
Indicadores de velocidade,
de temperatura e relógio
(1) Relógio.
(2) Indicador de risco de gelo.
(3) Termómetro exterior.
(4) Velocidade instantânea.
Indicadores de consumo,
de recarga, de nível de
carga
(1) Imagem de potência solicitada.
(2) Imagem de recuperação de energia.
(3) Sonda do nível de carga da bateria LMP
®.
(4) Percentagem de carga restante.
A condu

37
e-mehari_pt_Chap02_conduite_ed02-2016

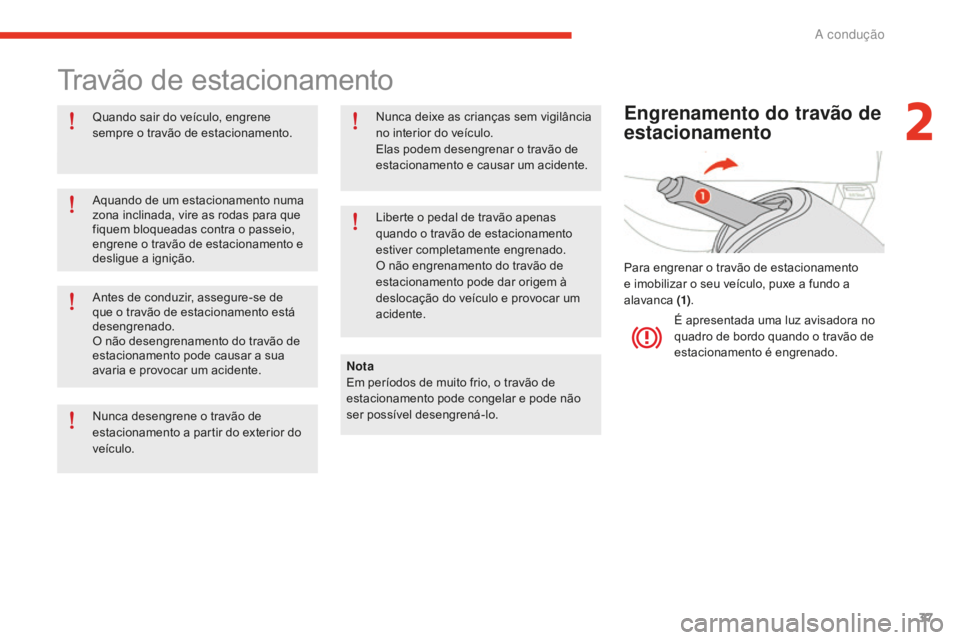

Travão de estacionamento
Quando sair do veículo, engrene
sempre o travão de estacionamento.Nota
Em períodos de muito frio, o travão de
estacionamento pode congelar e pode não
ser possível desengrená-lo.
Aquando de um estacionamento numa
zona inclinada, vire as rodas para que
fiquem bloqueadas contra o passeio,
engrene o travão de estacionamento e
desligue a ignição.
Antes de conduzir, assegure-se de
que o travão de estacionamento está
desengrenado.
O não desengrenamento do travão de
estacionamento pode causar a sua
avaria e provocar um acidente.
Nunca desengrene o travão de
estacionamento a partir do exterior do
veículo. Nunca deixe as crianças sem vigilância
no interior do veículo.
Elas podem desengrenar o travão de
estacionamento e causar um acidente.
Liberte o pedal de travão apenas
quando o travão de estacionamento
estiver completamente engrenado.
O não engrenamento do travão de
estacionamento pode dar origem à
deslocação do veículo e provocar um
acidente.Engrenamento do travão de
estacionamento
Para engrenar o travão de estacionamento
e imobilizar o seu veículo, puxe a fundo a
alavanca
(1).
É apresentada uma luz avisadora no
quadro de bordo quando o travão de
estacionamento é engrenado.
2
A condu

38
e-mehari_pt_Chap02_conduite_ed02-2016

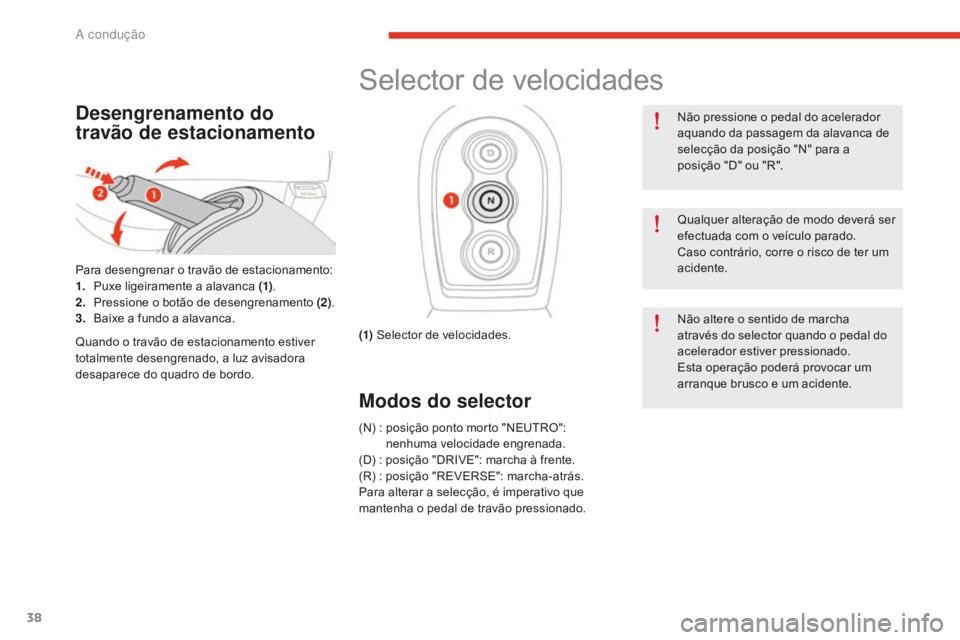

Desengrenamento do
travão de estacionamento
Para desengrenar o travão de estacionamento:
1. Puxe ligeiramente a alavanca (1).
2.
Pre

ssione o botão de desengrenamento (2).
3.
Ba

ixe a fundo a alavanca.
Quando o travão de estacionamento estiver
totalmente desengrenado, a luz avisadora
desaparece do quadro de bordo.
Selector de velocidades
Não pressione o pedal do acelerador
aquando da passagem da alavanca de
selecção da posição "N" para a
posição "D" ou "R".
Qualquer alteração de modo deverá ser
efectuada com o veículo parado.
Caso contrário, corre o risco de ter um
acidente.
Não altere o sentido de marcha
através do selector quando o pedal do
acelerador estiver pressionado.
Esta operação poderá provocar um
arranque brusco e um acidente.
(1)
Selector de velocidades.
Modos do selector
(N) : posição ponto morto "NEUTRO":
n
enhuma velocidade engrenada.
(D)
: p

osição "DRIVE": marcha à frente.
(R)
:

posição "REVERSE": marcha-atrás.
Para alterar a selecção, é imperativo que
mantenha o pedal de travão pressionado.
A condu
