CITROEN E-MEHARI 2016 Manual do condutor (in Portuguese)

49
e-mehari_pt_Chap03_confort_ed02-2016
Custódias traseiras
Liberte sempre o painel do tejadilho
traseiro antes de retirar as custódias.
Remova os grampos situados no interior (1)
e, em seguida, retire a custódia libertada
puxando-a para cima (2).
Proceda a estas operações pela ordem inversa
para instalar novamente a custódia.
Óculo traseiro
Para retirar o óculo traseiro, liberte as pressões
(1) e, em seguida, liberte o óculo (2) através do
fecho da direita para a esquerda.
Liberte o óculo traseiro através do fecho
sempre da direita para a esquerda.
Efectue a operação inversa para instalar
novamente o óculo. Tem igualmente a possibilidade de remover o
óculo libertanto as pressões (1)
e, em seguida,
libertando-o de cada lado (2) e fixando-o na
parte superior com as correias previstas (3)
situadas no interior do habitáculo.
3
O seu conforto

50
e-mehari_pt_Chap03_confort_ed02-2016

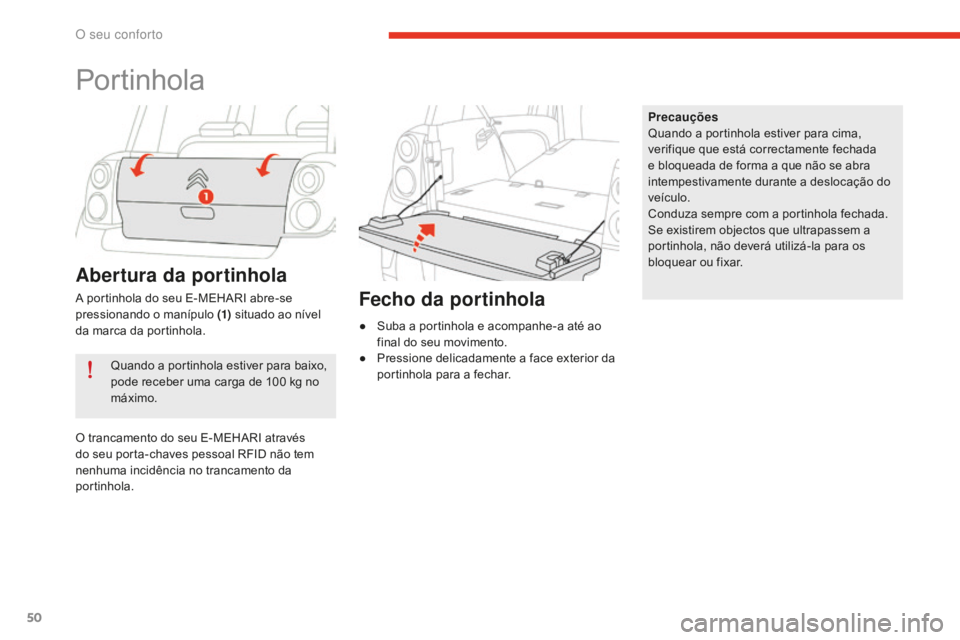

Portinhola
Quando a portinhola estiver para baixo,
pode receber uma carga de 100 kg no
máximo. Precauções
Quando a portinhola estiver para cima,
verifique que está correctamente fechada
e bloqueada de forma a que não se abra
intempestivamente durante a deslocação do
veículo.
Conduza sempre com a portinhola fechada.
Se existirem objectos que ultrapassem a
portinhola, não deverá utilizá-la para os
bloquear ou fixar.
Abertura da portinhola
A portinhola do seu E-MEHARI abre-se
pressionando o manípulo (1)
situado ao nível
da marca da portinhola.
O trancamento do seu E-MEHARI através
do seu porta-chaves pessoal RFID não tem
nenhuma incidência no trancamento da
portinhola.Fecho da portinhola
● Suba a portinhola e acompanhe-a até ao
f inal do seu movimento.
●
Pr

essione delicadamente a face exterior da
portinhola para a fechar.
O seu conforto

51
e-mehari_pt_Chap03_confort_ed02-2016

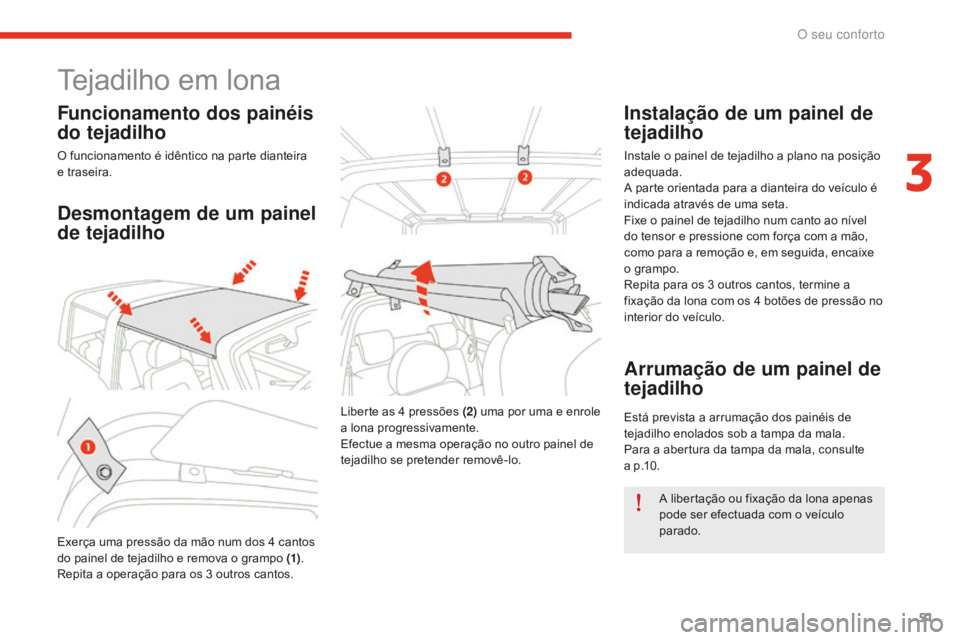

Tejadilho em lona
Funcionamento dos painéis
do tejadilho
O funcionamento é idêntico na parte dianteira
e traseira.
Desmontagem de um painel
de tejadilho
Exerça uma pressão da mão num dos 4 cantos
do p ainel de tejadilho e remova o grampo (1) .
Repita a operação para os 3
o

utros cantos.Liberte as 4
p

ressões (2)
uma por uma e enrole
a lona progressivamente.
Efectue a mesma operação no outro painel de
tejadilho se pretender removê-lo.
Instalação de um painel de
tejadilho
Instale o painel de tejadilho a plano na posição
adequada.
A parte orientada para a dianteira do veículo é
indicada através de uma seta.
Fixe o painel de tejadilho num canto ao nível
do tensor e pressione com força com a mão,
como para a remoção e, em seguida, encaixe
o grampo.
Repita para os 3
o

utros cantos, termine a
fixação da lona com os 4
b

otões de pressão no
interior do veículo.
Arrumação de um painel de
tejadilho
Está prevista a arrumação dos painéis de
tejadilho enolados sob a tampa da mala.
Para a abertura da tampa da mala, consulte
a p .1 0 .
A libertação ou fixação da lona apenas
pode ser efectuada com o veículo
parado.
3
O seu conforto

52
e-mehari_pt_Chap03_confort_ed02-2016
Janelas dianteiras
Desaparafuse os botões (1) situados nas
contra-portas e, em seguida, retire a janela
desbloqueada puxando-a para cima (2).
Aparafuse novamente os botões após ter
retirado a janela. Efectue a operação inversa para instalar
novamente o vidro.
Tem, igualmente, a possibilidade de remover
o vidro libertando cada lado do mesmo (1)
e
fixando-o para cima com as correias
previstas (2).
O seu conforto

53
e-mehari_pt_Chap04_entretien_ed02-2016
A cadeia de tracção é directamente
alimentada pela bateria LMP® presente
no seu E-MEHARI.
Nunca efectue nenhuma intervenção
nas partes de alta tensão do veículo.
Um manuseamento incorrecto pode
resultar em choques eléctricos e lesões
graves ou mortais.
O compartimento do motor do veículo é uma
zona perigosa que pode provocar ferimentos
graves.
Mantenha sempre as crianças
afastadas do compartimento do motor e
nunca os deixe sem vigilância.

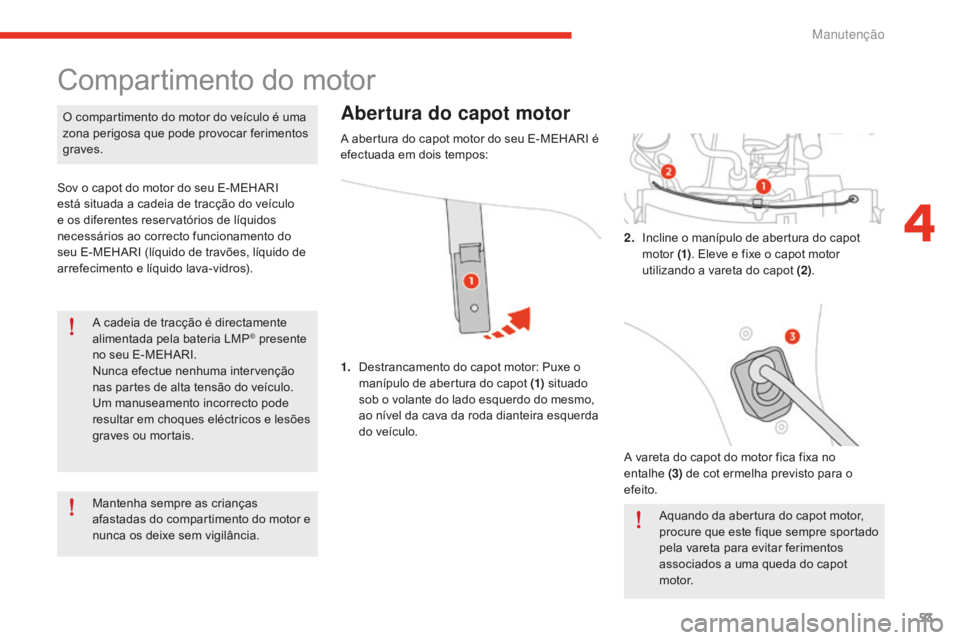

Compartimento do motor
Sov o capot do motor do seu E-MEHARI
está situada a cadeia de tracção do veículo
e os diferentes reservatórios de líquidos
necessários ao correcto funcionamento do
seu E-MEHARI (líquido de travões, líquido de
arrefecimento e líquido lava-vidros).
Abertura do capot motor
1. Destrancamento do capot motor: Puxe o
manípulo de abertura do capot (1) situado
sob o volante do lado esquerdo do mesmo,
ao nível da cava da roda dianteira esquerda
do veículo.
A abertura do capot motor do seu E-MEHARI é
efectuada em dois tempos:
A vareta do capot do motor fica fixa no
entalhe (3) de cot ermelha previsto para o
efeito.
Aquando da abertura do capot motor,
procure que este fique sempre sportado
pela vareta para evitar ferimentos
associados a uma queda do capot
motor.
2.
In

cline o manípulo de abertura do capot
motor (1). Eleve e fixe o capot motor
utilizando a vareta do capot (2) .
4
Manutenção

54
e-mehari_pt_Chap04_entretien_ed02-2016
Se constatar, durante a deslocação
do veículo, que o capot do motor não
se encontra correctamente fechado,
abrande e pare numa zona segura para
fechar correctamente o capot motor.Existem partes em alta tensão sob o
capot motor do seu E-MEHARI.
Recomendamos que não tente efectuar
uma operação de manutenção no seu
veículo por si próprio.
Em caso de manuseamento incorrecto
poderá sofrer um choque eléctrico
que pode levar a ferimentos graves ou
mortais.Se for necessária uma intervenção no
seu veículo, contacte imediatamente
um Reparador Autorizado CITROËN ou
um profissional qualificado.
Fecho do capot do motor
Desloque a vareta mantendo uma mao no
capot motor para evitar que caia bruscamente.
Coloque novamente a vareta no respectivo
entalhe original e deixe cair o capot motor para
o trancar.
Verifique que o capot motor se encontra
correctamente encaixado.
Implantação sob o capot
motor
(1)
Cadeia de tracção
(2) Sistema de aquecimento do seu E-MEHARI
(3 ) íquido de arrefecimento do motor
(4) Líquido de travões
(5) Reservatório do líquido lava-vidros
(6) Bateria 12V
(7) Líquido do circuito de aquecimento
Níveis do líquido de
travões e do líquido de
arrefecimento do motor
Controle de forma visual e regular os níveis do
líquido de travões e de arrefecimento.
Deverá solicitar a reposição dos níveis a
um Reparador Autorizado CITROËN ou um
profissional qualificado.
Manutenção

55
e-mehari_pt_Chap04_entretien_ed02-2016

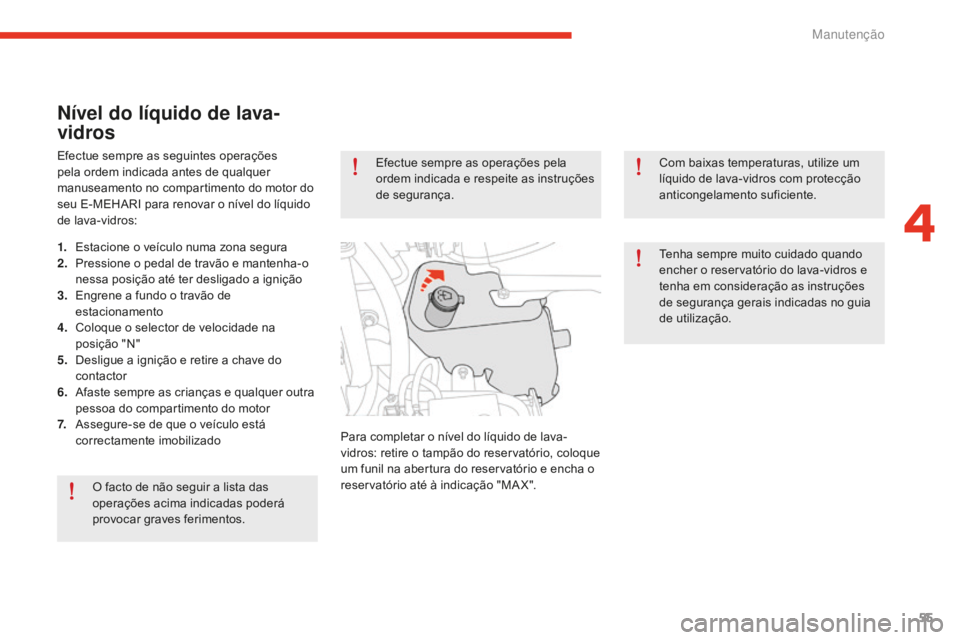

Nível do líquido de lava-
vidros
Efectue sempre as seguintes operações
pela ordem indicada antes de qualquer
manuseamento no compartimento do motor do
seu E-MEHARI para renovar o nível do líquido
de lava-vidros:
1.
Es
tacione o veículo numa zona segura
2.
Pr

essione o pedal de travão e mantenha-o
nessa posição até ter desligado a ignição
3.
En

grene a fundo o travão de
estacionamento
4.
Co

loque o selector de velocidade na
posição "N"
5.
De

sligue a ignição e retire a chave do
contactor
6.
Af

aste sempre as crianças e qualquer outra
pessoa do compartimento do motor
7.
As

segure-se de que o veículo está
correctamente imobilizado
O facto de não seguir a lista das
operações acima indicadas poderá
provocar graves ferimentos. Efectue sempre as operações pela
ordem indicada e respeite as instruções
de segurança.
Com baixas temperaturas, utilize um
líquido de lava-vidros com protecção
anticongelamento suficiente.
Tenha sempre muito cuidado quando
encher o reservatório do lava-vidros e
tenha em consideração as instruções
de segurança gerais indicadas no guia
de utilização.
Para completar o nível do líquido de lava-
vidros: retire o tampão do reservatório, coloque
um funil na abertura do reservatório e encha o
reservatório até à indicação "MA X".
4
Manutenção

56
e-mehari_pt_Chap04_entretien_ed02-2016

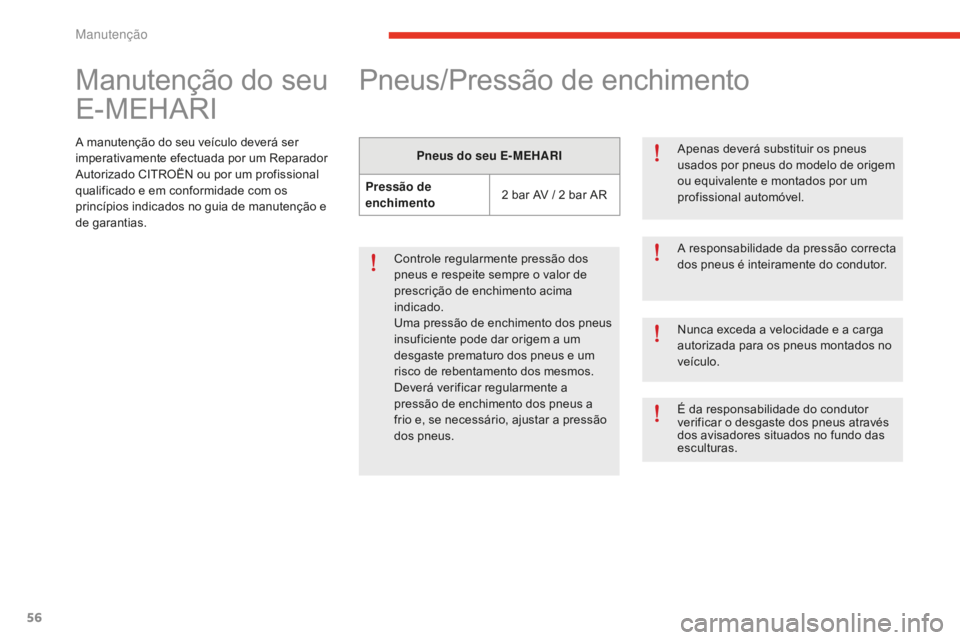

Manutenção do seu
E-MEHARI
A manutenção do seu veículo deverá ser
imperativamente efectuada por um Reparador
Autorizado CITROËN ou por um profissional
qualificado e em conformidade com os
princípios indicados no guia de manutenção e
de garantias.
Pneus/Pressão de enchimento
Pneus do seu E- MEHARI
Pressão de
enchimento 2
b

ar AV / 2
b
ar AR
Controle regularmente pressão dos
pneus e respeite sempre o valor de
prescrição de enchimento acima
indicado.
Uma pressão de enchimento dos pneus
insuficiente pode dar origem a um
desgaste prematuro dos pneus e um
risco de rebentamento dos mesmos.
Deverá verificar regularmente a
pressão de enchimento dos pneus a
frio e, se necessário, ajustar a pressão
dos pneus. Apenas deverá substituir os pneus
usados por pneus do modelo de origem
ou equivalente e montados por um
profissional automóvel.
A responsabilidade da pressão correcta
dos pneus é inteiramente do condutor.
Nunca exceda a velocidade e a carga
autorizada para os pneus montados no
veículo.
É da responsabilidade do condutor
verificar o desgaste dos pneus através
dos avisadores situados no fundo das
esculturas.
Manutenção

57
e-mehari_pt_Chap04_entretien_ed02-2016
Nunca lavar o compartimento do
motor, a tomada de carga e a bateria
de tracção com um equipamento de
limpeza de alta pressão: risco de danos
do circuito eléctrico.
Nunca lavar o veículo quando este se
encontrar em carga: risco de choques
eléctricos que podem resultar em
morte.
É desaconselhada a limpeza através
da utilização regular de estações de
lavagem de alta pressão equipada com
escovas rotativas.
Precauções de lavagem
Desaconselhado para a
manutenção da carroçaria
● Desengordurar ou limpar os elementos
mecânicos sob a carroçaria, peças com
dobradiças, plásticos exteriores através de
aparelhos de limpeza de alta pressão ou de
pulveizações de produtos não elaborados
para essa utilização, como solventes
●
La

var o veículo ao sol
●
Re

tirar a lama ou as variadas sujidades
sem enxaguamento prévio
Preconizado para a
manutenção da carroçaria
● Lavar frequentemente o seu E-MEHARI
c om champôs especificamente elaborados
para a manutenção dos veículos com
carroçarias em plástico (nunca produtos
abrasivos)
●
La

var o mais rapidamente possível e
de forma abundante através de jacto
os vestígios de resina de árvores ou as
poluições industriais, as dejectos de
pássaros que produzem uma reacção
química em contacto com a carroçaria, o
que leva a uma rápida descoloração
Manutenção dos
revestimentos interiores
Uma mancha deverá ser sempre tratada
rapidamente.
Independentemente da natureza da mancha,
utilize água fria ou morna com detergente à
base de sabão natural.
A utilização de detergentes (líquido de lavar
loiça, produtos em pó, produto à base de
álcool…) deverá ser proscrita.
●
Ut

ilize um pano macio.
●
La

ve e absorva o excedente.
●
Te

rmine limpando de forma delicada com
um pano seco e macio.
Nunca lavar o seu E-MEHARI quando o
veículo estiver em carga.
4
Manutenção

58
e-mehari_pt_Chap05_conseils-pratiques_ed02-2016
Kit de desempanagem provisória dos pneus
Acesso ao kit de desempanagem
O kit de enchimento de pneus (1) do seu
E-MEHARI está situado sob a tampa da mala.
A tampa da mala abre-se através da pega (2)
(apenas se o seu E-MEHARI estiver
destrancado através do seu porta-chaves
pessoal RFID). Nunca remover do pneu o corpo
estranho que está na origem de um
furo.
O produto de colmatagem inserido no
compressor é nocivo e irritante.
Nunca o ingira nem projecte para o
corpo, cara ou olhos.
Em caso de ingestão contacte
imediatamente os serviços de
segurança (bombeiros, serviços de
emergência...) ou dirija-se às urgências.
Em caso de projecção para os olhos,
lave com água fresca abundante e
consulte imediatamente um médico.
Se os sintomas persistirem, consulte
um especialista.
Mantenha o produto de colmatagem
fora do alcance das crianças.
Utilização do kit de enchimento dos pneus
Consulte as instruções de utilização fornecidas
com o compressor.
Após utilização, nunca deite o frasco
fora juntamente com o lixo doméstico;
entregue-o no seu Reparador
Autorizado CITROËN ou junto de
um organismo especializado para a
recuperação deste tipo de produtos.
Quando o pneu for reparado, dirija-
se o mais rapidamente possível a um
Reparador Autorizado CITROËN ou um
profissional qualificado.
Se, passados alguns minutos não tiver
conseguido a pressão pretendida: o
pneu não pode ser reparado.
Contacte a ASSISTÊNCIA CITRÖEN
que lhe enviará um desempanador.
Conselhos práticos
