CITROEN E-MEHARI 2016 Manual do condutor (in Portuguese)

59
e-mehari_pt_Chap05_conseils-pratiques_ed02-2016

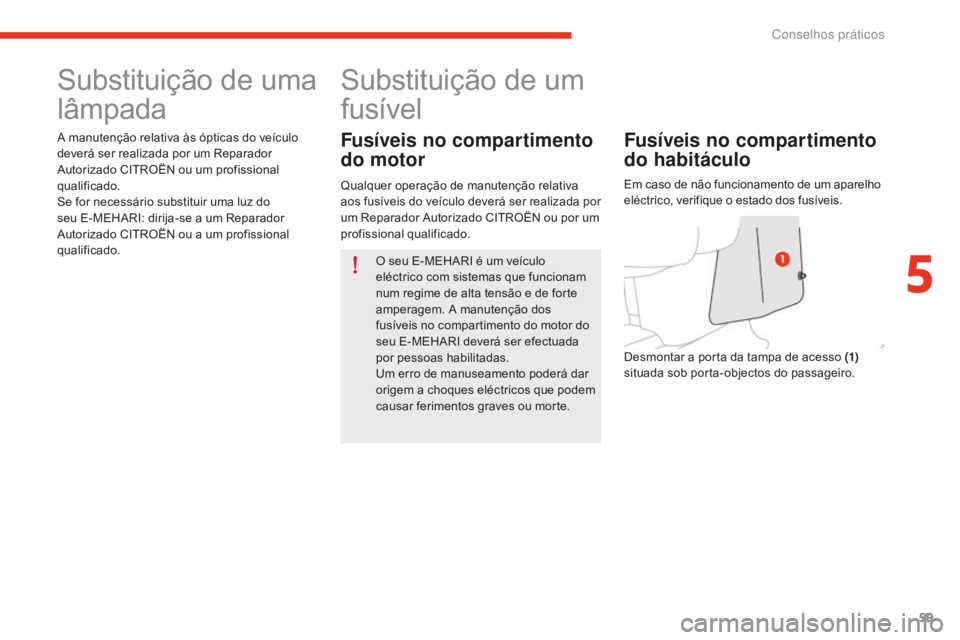

Substituição de uma
lâmpada
A manutenção relativa às ópticas do veículo
deverá ser realizada por um Reparador
Autorizado CITROËN ou um profissional
qualificado.
Se for necessário substituir uma luz do
seu E-MEHARI: dirija-se a um Reparador
Autorizado CITROËN ou a um profissional
qualificado.
Substituição de um
fusível
Fusíveis no compartimento
do motor
O seu E-MEHARI é um veículo
eléctrico com sistemas que funcionam
num regime de alta tensão e de forte
amperagem. A manutenção dos
fusíveis no compartimento do motor do
seu E-MEHARI deverá ser efectuada
por pessoas habilitadas.
Um erro de manuseamento poderá dar
origem a choques eléctricos que podem
causar ferimentos graves ou morte.
Qualquer operação de manutenção relativa
aos fusíveis do veículo deverá ser realizada por
um Reparador Autorizado CITROËN ou por um
profissional qualificado.
Fusíveis no compartimento
do habitáculo
Desmontar a porta da tampa de acesso (1)

situada sob porta-objectos do passageiro. Em caso de não funcionamento de um aparelho
eléctrico, verifique o estado dos fusíveis.
5
Conselhos práticos

60
e-mehari_pt_Chap05_conseils-pratiques_ed02-2016

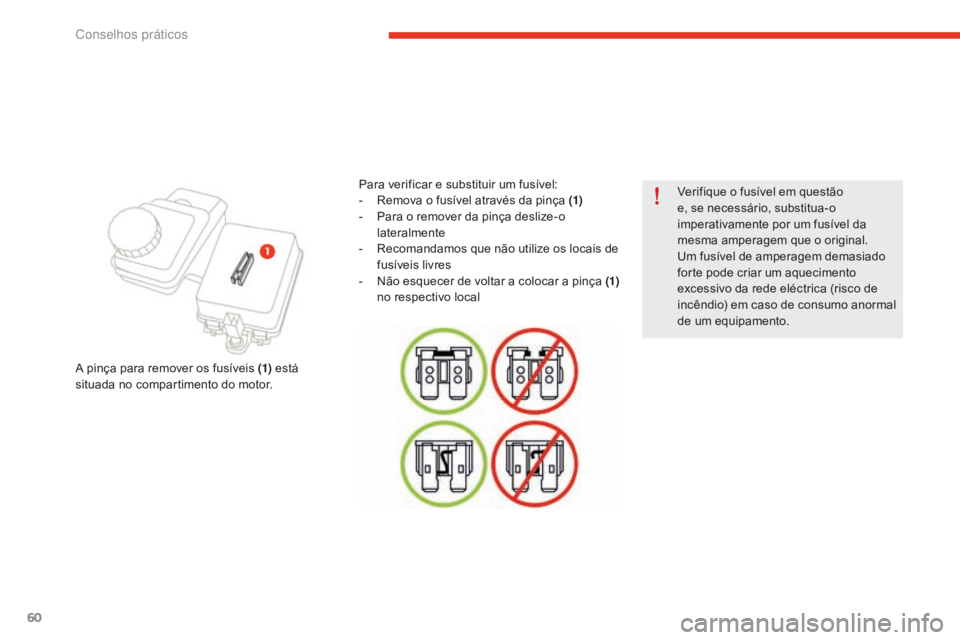

Verifique o fusível em questão
e, se necessário, substitua-o
imperativamente por um fusível da
mesma amperagem que o original.
Um fusível de amperagem demasiado
forte pode criar um aquecimento
excessivo da rede eléctrica (risco de
incêndio) em caso de consumo anormal
de um equipamento.
Para verificar e substituir um fusível:
- Re
mova o fusível através da pinça (1)
-
Pa

ra o remover da pinça deslize-o
lateralmente
-
Re

comandamos que não utilize os locais de
fusíveis livres
-
Nã

o esquecer de voltar a colocar a pinça (1)
no respectivo local
A pinça para remover os fusíveis (1) está
situada no compartimento do motor.
Conselhos práticos

61
e-mehari_pt_Chap05_conseils-pratiques_ed02-2016
Atribuição de fusíveis
no compartimento do
habitáculo
A presença de fusíveis depende do nível de
equipamento do veículo.Nº fusível
Calibre Designação
F3 7, 5 ALuz de nevoeiro traseira
F4 10A+12V APC luzes de travagem + suplementar
F5 20A+12V APC rádio - ecrã de navegação - antena
F6 7, 5 ALuz de travagem esquerda (apenas GEN1)
F7 7, 5 ALuz de travagem direita (apenas GEN1)
F14 5A+12V APC de relé descongelamento FR / TR-GMV habitáculo
F15 15ATomada de acessórios 12V
F16 25ALimpeza e lava-vidros FR (apenas GEN1)
F19 7, 5 A+12V BAT chave da ignição - quadro de bordo
F20 20A+12V BAT rádio - ecrã navegação - antena
F35 7, 5 A+12V APC iluminação interruptores - tomada diagnóstico
F36 5A+12V APC caixa telemetria IER box
F37 5A+12V APC ecrã navegação - rádio
F38 5A+12V BAT UCE habitáculo (BCM) - selector velocidade
FA 10AFusível de substituição
FB 15AFusível de substituição
FC 20AFusível de substituição
FD 20AFusível de substituição
FE 25AFusível de substituição
FF 7, 5 AFusível de substituição
5
Conselhos práticos

62
e-mehari_pt_Chap05_conseils-pratiques_ed02-2016

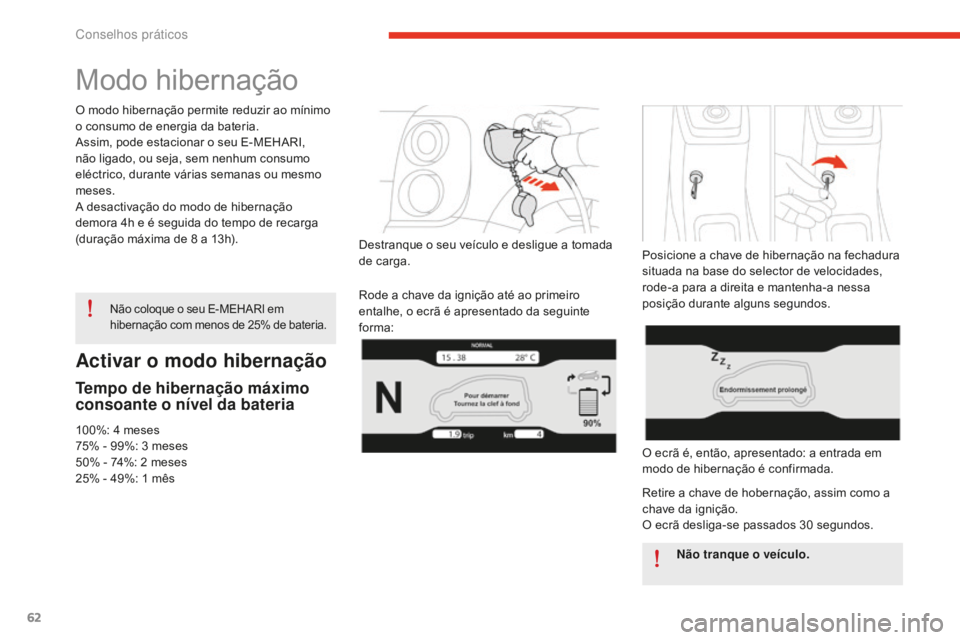

Activar o modo hibernação
Tempo de hibernação máximo
consoante o nível da bateria
100%: 4 meses
75 % - 99%: 3 m eses
50% - 74%: 2
m

eses
25% - 49%: 1
m

ês
Não coloque o seu E-MEHARI em
hibernação com menos de 25% de bateria.
Destranque o seu veículo e desligue a tomada
de carga.
Rode a chave da ignição até ao primeiro
entalhe, o ecrã é apresentado da seguinte
forma: Posicione a chave de hibernação na fechadura
situada na base do selector de velocidades,
rode-a para a direita e mantenha-a nessa
posição durante alguns segundos.
O ecrã é, então, apresentado: a entrada em
modo de hibernação é confirmada.
Retire a chave de hobernação, assim como a
chave da ignição.
O ecrã desliga-se passados 30
se

gundos.
Não tranque o veículo.
Modo hibernação
O modo hibernação permite reduzir ao mínimo
o consumo de energia da bateria.
Assim, pode estacionar o seu E-MEHARI,
não ligado, ou seja, sem nenhum consumo
eléctrico, durante várias semanas ou mesmo
meses.
A desactivação do modo de hibernação
demora 4h e é seguida do tempo de recarga
(duração máxima de 8
a 1

3h).
Conselhos práticos

63
e-mehari_pt_Chap05_conseils-pratiques_ed02-2016

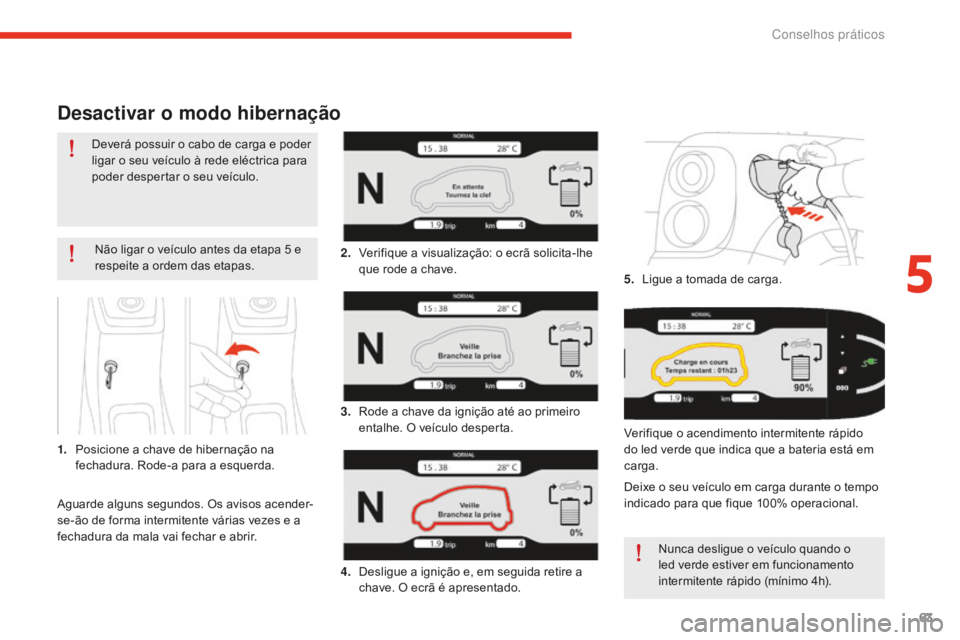

Desactivar o modo hibernação
Não ligar o veículo antes da etapa 5 e
re speite a ordem das etapas.
1.
Po

sicione a chave de hibernação na
fechadura. Rode-a para a esquerda. 2. Ve
rifique a visualização: o ecrã solicita-lhe
que rode a chave.
3.
Ro

de a chave da ignição até ao primeiro
entalhe. O veículo desperta.
4.
De

sligue a ignição e, em seguida retire a
chave. O ecrã é apresentado. 5.
Li

gue a tomada de carga.
Verifique o acendimento intermitente rápido
do led verde que indica que a bateria está em
carga.
Deixe o seu veículo em carga durante o tempo
indicado para que fique 100% operacional. Nunca desligue o veículo quando o
led verde estiver em funcionamento
intermitente rápido (mínimo 4h).
Deverá possuir o cabo de carga e poder
ligar o seu veículo à rede eléctrica para
poder despertar o seu veículo.
Aguarde alguns segundos. Os avisos acender-
se-ão de forma intermitente várias vezes e a
fechadura da mala vai fechar e abrir.
5
Conselhos práticos

64
e-mehari_pt_Chap05_conseils-pratiques_ed02-2016
Sistema de áudio
O rádio
O seu E-MEHARI possui uma pré-cablagem
para receber um auto-rádio equipado com
fichas de ligação ISO.
Os altifalantes
O seu E-MEHARI está equipado com dois
altifalantes para poder ouvir música e
comunicar com ASSISTÊNCIA CITRÖEN.
(1) Localização do auto-rádio (como acessório)
(2) Posição dos altifalantes
Sistema Bluetooth
Um sistema de áudio Bluetooth já se encontra
instalado no veículo. Este é-lhe entregue com
o telecomando do sistema, assim como um
suporte de telecomando que pode fixar no
painel de bordo.
O sistema permite-lhe:
-
Ou

vir música com um leitor de áudio ou um
smartphone ligado por Bluetooth ou com
um periférico USB ligado à tomada situada
na consola central (ver p.47).
-
Te

lefonar por ligação Bluetooth em modo
mãos-livres, graças ao micro instalado no
seu E-MEHARI e aos altifalantes.
Consulte as instruções do sistema Bluetooth
para mais detalhes sobre a sua utilização.
Nota: os modos de ligação iPod / iPhone por
cabo (tomada "dock" Apple) ou pela tomada
jack não estão disponíveis.
Conselhos práticos

65
e-mehari_pt_Chap06_caracteristiques-techniques_ed02-2016

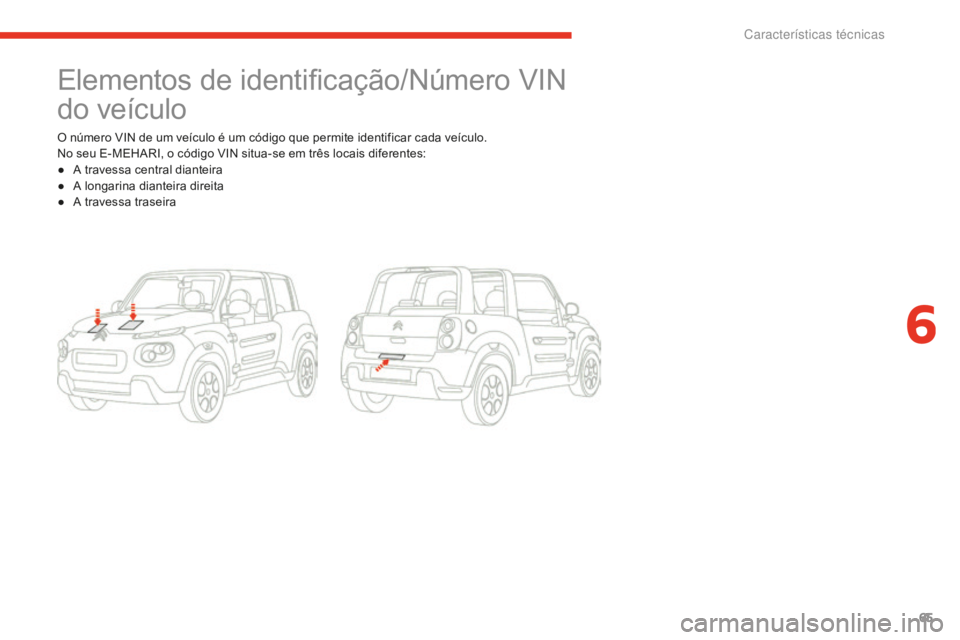

Elementos de identificação/Número VIN
do veículo
O número VIN de um veículo é um código que permite identificar cada veículo.
No seu E-MEHARI, o código VIN situa-se em três locais diferentes:
●
A tr
avessa central dianteira
●
A lo

ngarina dianteira direita
●
A tr

avessa traseira
6
Caracter

66
e-mehari_pt_Chap06_caracteristiques-techniques_ed02-2016
Motorização eléctrica: Características técnicas - Bateria lmp/
Cadeia de tracção
Caractéristiques du moteur
Características do motor do seu E-MEHARI
Tipo de motor Ímanes permanentes
Potência máxima 50
k

W
Potência nominal 35
k

W
A bateria LMP®
Esta bateria LMP® armazena, com um peso
equivalente, cinco vezes mais energia que uma
bateria tradicional e recarrega-se em apenas
algumas horas.
A autonomia do veículo é homologada em
conformidade com a regulamentação europeia
ECE 101R01.
A bateria LMP
® é composta apenas por
materiais não poluentes.
Em fim de vida, a bateria LMP
® será
recuperada e todos os seus componentes
serão reciclados ou valorizados.
Caracter

67
e-mehari_pt_Chap06_caracteristiques-techniques_ed02-2016

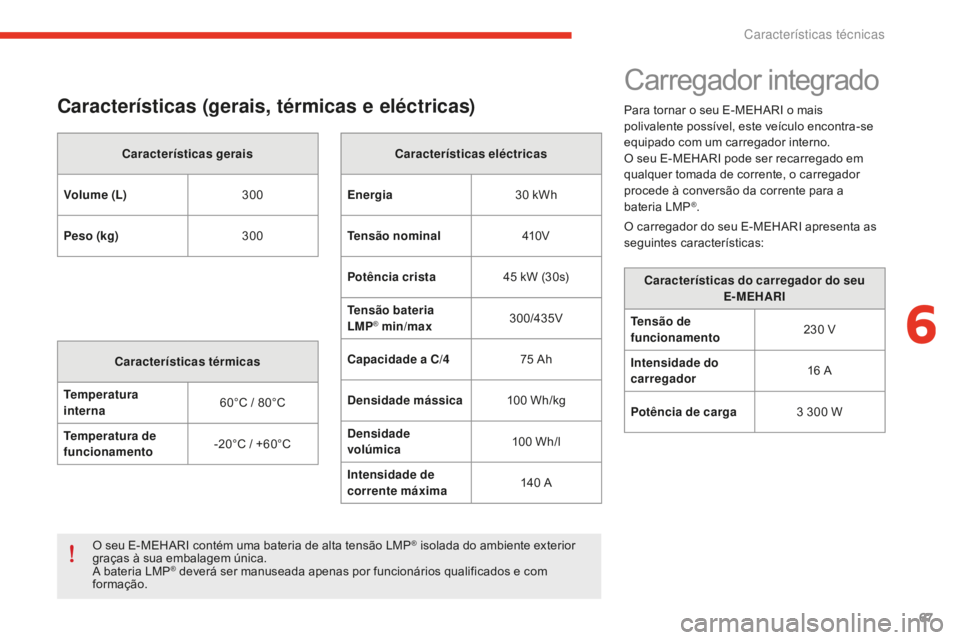

Características (gerais, térmicas e eléctricas)
Características gerais
Volume (L) 300
Peso (kg) 300
Características térmicas
Temperatura
interna 60°C / 80°C
Temperatura de
funcionamento -20°C / +60°C Características eléctricas
Energia 30
k

Wh
Tensão nominal 410 V
Potência crista 45
k

W (30s)
Tensão bateria
LMP
® min/max 300/435V
Capacidade a C/4 75
A

h
Densidade mássica 10 0
W

h/kg
Densidade
volúmica 10 0
W

h/l
Intensidade de
corrente máxima 140
A
O s

eu E-MEHARI contém uma bateria de alta tensão LMP
® isolada do ambiente exterior
graças à sua embalagem única.
A bateria LMP
® deverá ser manuseada apenas por funcionários qualificados e com
formação.
Carregador integrado
Para tornar o seu E-MEHARI o mais
polivalente possível, este veículo encontra-se
equipado com um carregador interno.
O seu E-MEHARI pode ser recarregado em
qualquer tomada de corrente, o carregador
procede à conversão da corrente para a
bateria LMP
®.
Características do carregador do seu E-MEHARI
Tensão de
funcionamento 230
V
I

ntensidade do
carregador 16
A
P

otência de carga 3
3

00
W
O c

arregador do seu E-MEHARI apresenta as
seguintes características:
6
Caracter

68
e-mehari_pt_Chap06_caracteristiques-techniques_ed02-2016

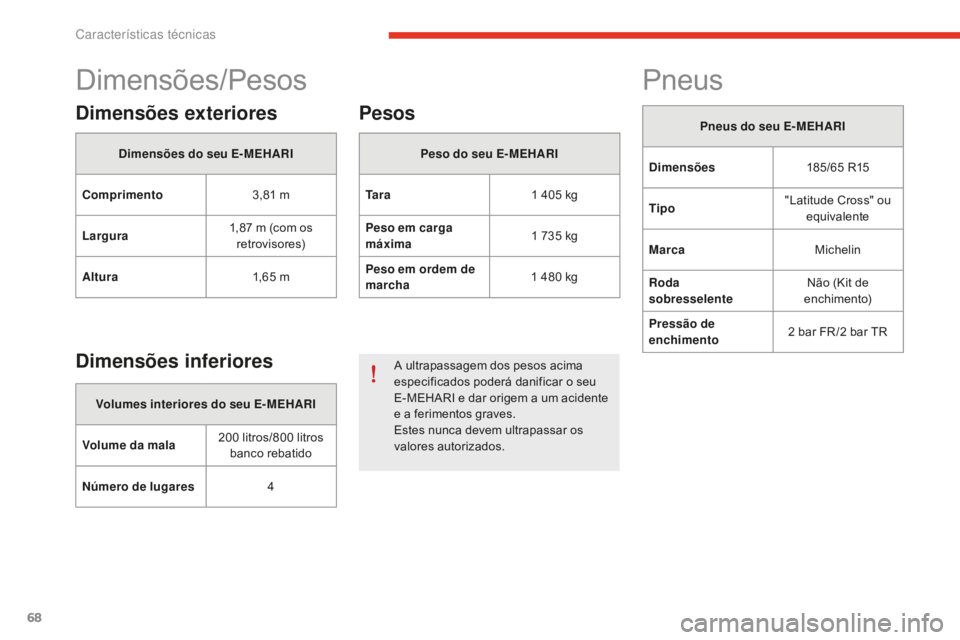

Dimensões/Pesos
Dimensões exteriores
Dimensões do seu E- MEHARI
Comprimento 3,81
m
L

argura 1,87
m (

com os
retrovisores)
Altura 1,6 5
m
Dimensões inferiores
Volumes interiores do seu E- MEHARI
Volume da mala 200
l

itros/800
l
itros
banco rebatido
Número de lugares 4
Pesos
Peso do seu E- MEHARI
Ta r a 1
4

05
k
g
Peso em carga
máxima 1
7

35
k
g
Peso em ordem de
marcha 1
4

80
k
g
A ultrapassagem dos pesos acima
especificados poderá danificar o seu
E-MEHARI e dar origem a um acidente
e a ferimentos graves.
Estes nunca devem ultrapassar os
valores autorizados.
Pneus
Pneus do seu E- MEHARI
Dimensões 185/65
R

15
Tipo "Latitude Cross" ou
equivalente
Marca Michelin
Roda
sobresselente Não (Kit de
enchimento)
Pressão de
enchimento 2
b

ar FR /2
b
ar TR
Caracter
