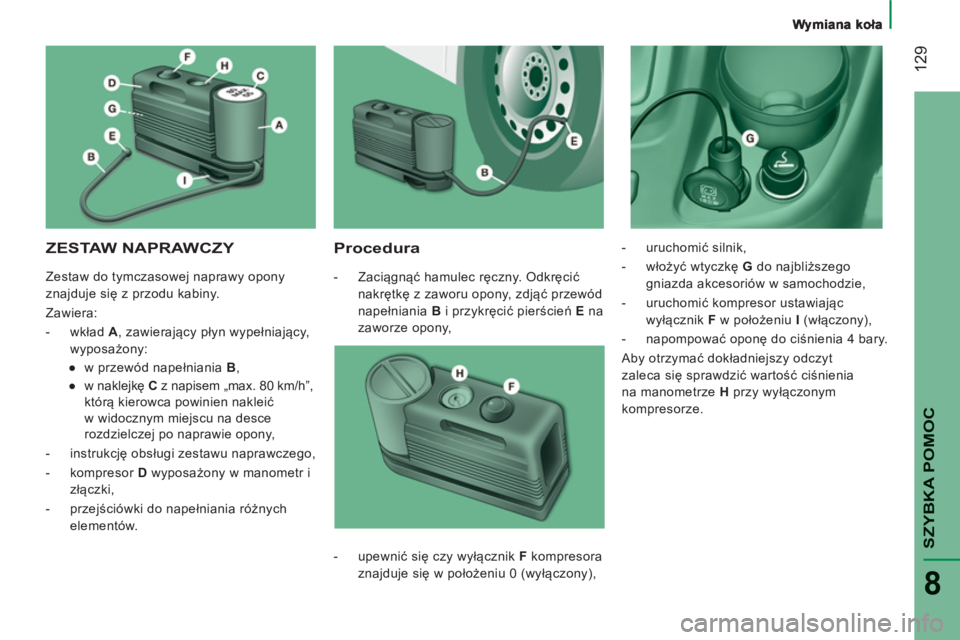

SZYBKA POMO
C
8
ZESTAW NAPRAWCZY

Procedura



- Zaciągnąć hamulec ręczny. Odkręcić
nakrętkę z zaworu opony, zdjąć przewód
napełniania B
i przykręcić pierścień E
na
zaworze opony,
- uruchomić silnik,

- włożyć wtyczkę G
do najbliższego
gniazda akcesoriów w samochodzie,

- uruchomić kompresor ustawiając
wyłącznik F
w położeniu I
(włączony),

- napompować oponę do ciśnienia 4 bary.
Aby otrzymać dokładniejszy odczyt
zaleca się sprawdzić wartość ciśnienia
na manometrze H
przy wyłączonym
kompresorze.

- upewnić się czy wyłącznik F
kompresora
znajduje się w położeniu 0 (wyłączony), Zestaw do tymczasowej naprawy opony
znajduje się z przodu kabiny.
Zawiera:


- wkład A
, zawierający płyn wypełniający,
wyposażony:


●
w przewód napełniania B
,

●
w naklejkę C
z napisem „max. 80 km/h”,
którą kierowca powinien nakleić
w widocznym miejscu na desce
rozdzielczej po naprawie opony,

- instrukcję obsługi zestawu naprawczego,

- kompresor D
wyposażony w manometr i
złączki,

- przejściówki do napełniania różnych
elementów.

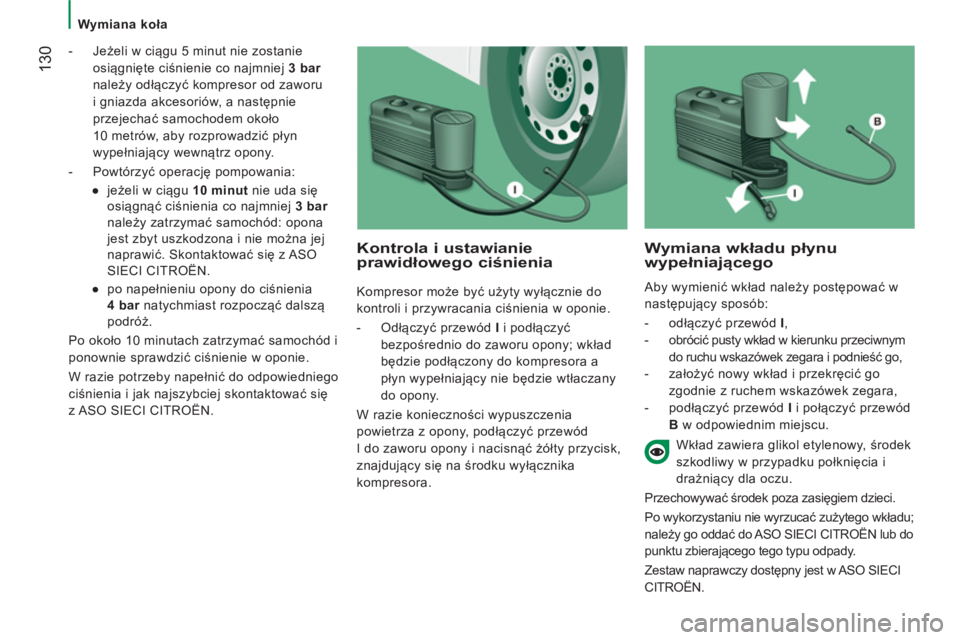

Wymiana koła

130


- Jeżeli w ciągu 5 minut nie zostanie
osiągnięte ciśnienie co najmniej 3

bar
należy odłączyć kompresor od zaworu
i gniazda akcesoriów, a następnie
przejechać samochodem około
10 metrów, aby rozprowadzić płyn
wypełniający wewnątrz opony.

- Powtórzyć operację pompowania:


●
jeżeli w ciągu 10 minut
nie uda się
osiągnąć ciśnienia co najmniej 3 bar
należy zatrzymać samochód: opona
jest zbyt uszkodzona i nie można jej
naprawić. Skontaktować się z ASO
SIECI CITROËN.

●
po napełnieniu opony do ciśnienia
4

bar
natychmiast rozpocząć dalsz
ą
podróż.

Po około 10 minutach zatrzymać samochód i
ponownie sprawdzić ciśnienie w oponie.
W razie potrzeby napełnić do odpowiedniego
ciśnienia i jak najszybciej skontaktować się
z ASO SIECI CITROËN.
Kontrola i ustawianieprawidłowego ciśnienia

Kompresor może być użyty wyłącznie do
kontroli i przywracania ciśnienia w oponie.


- Odłączyć przewód I
i podłączyć
bezpośrednio do zaworu opony; wkład
będzie podłączony do kompresora a
płyn wypełniający nie będzie wtłaczany
do opony.
W razie konieczności wypuszczenia
powietrza z opony, podłączyć przewód
I do zaworu opony i nacisnąć żółty przycisk,
znajdujący się na środku wyłącznika
kompresora.


Wymiana wkładu płynu
wypełniającego

Aby wymienić wkład należy postępować w
następujący sposób:


- odłączyć przewód I
,

- obrócić pusty wkład w kierunku przeciwnym
do ruchu wskazówek zegara i podnieść go,

- założyć nowy wkład i przekręcić go
zgodnie z ruchem wskazówek zegara,

- podłączyć przewód I
i połączyć przewód
B w odpowiednim miejscu.



Wkład zawiera glikol etylenowy, środek
szkodliwy w przypadku połknięcia i
drażniący dla oczu.
Przechowywać środek poza zasięgiem dzieci.
Po wykorzystaniu nie wyrzucać zużytego wkładu;
należ
y go oddać do ASO SIECI CITROËN lub do
punktu zbierającego tego typu odpady.
Zestaw naprawczy dostępny jest w ASO SIECI
CITROËN.

Wymiana żarówki
131
SZYBKA POMO
C
8

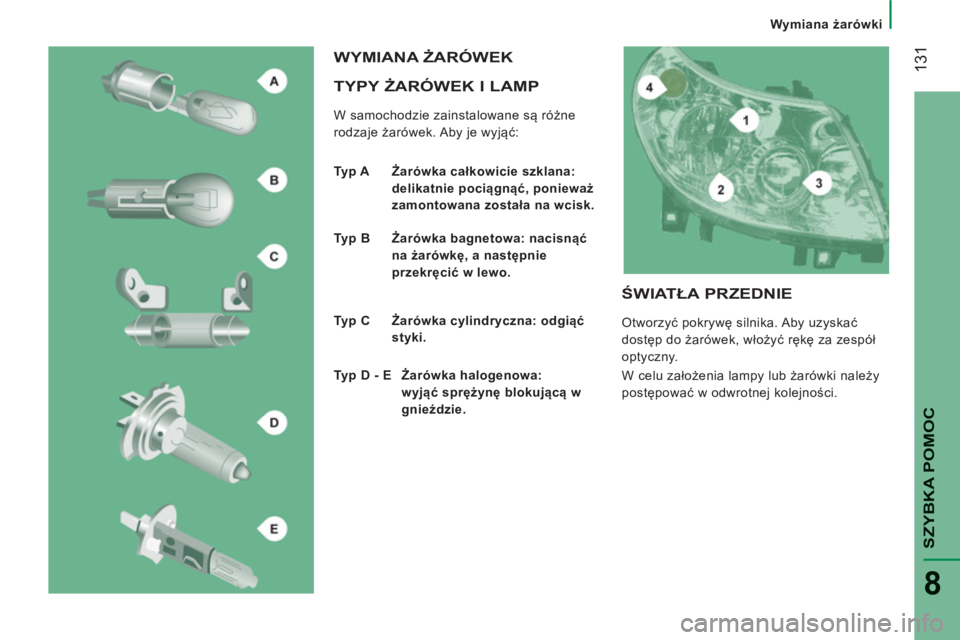

TYPY ŻARÓWEK I LAMP

W samochodzie zainstalowane są różne
rodzaje żarówek. Aby je wyjąć:

WYMIANA ŻARÓWEK


Typ A Żarówka całkowicie szklana:
delikatnie pociągnąć, ponieważ
zamontowana została na wcisk.

Typ B Żarówka bagnetowa: nacisnąć
na żarówkę, a następnie
przekręcić

w lewo

.

Typ C Żarówka cylindryczna: odgiąć
styki.

Typ D - E Żarówka halogenowa:
wyjąć sprężynę blokującą w
gnieździe.

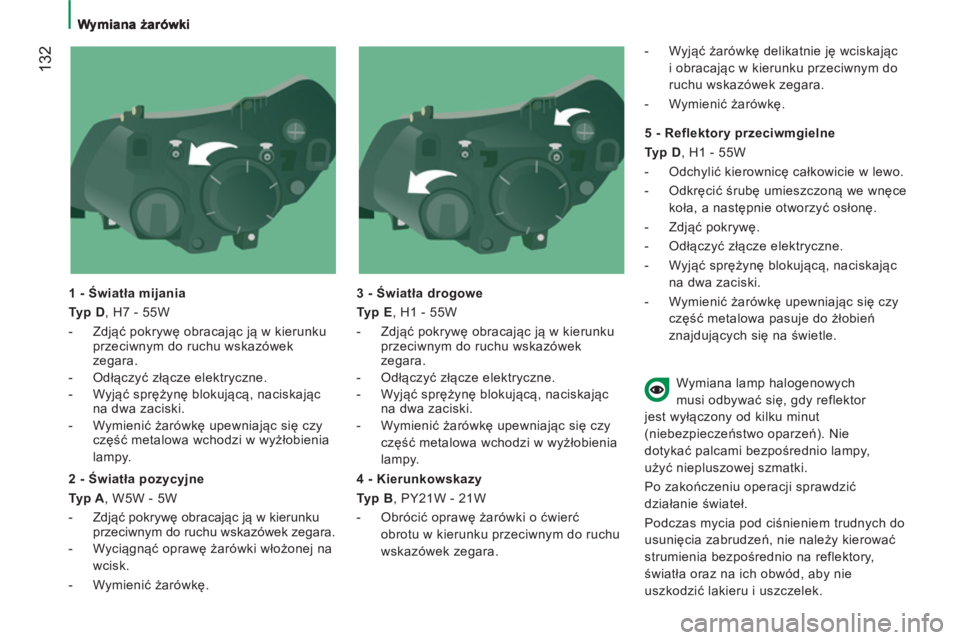

ŚWIATŁA PRZEDNIE

Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, włożyć rękę za zespół
optyczny.
W celu założenia lampy lub żarówki należy
postępować w odwrotnej kolejności.

132

1 - Światła mijania

Typ D
, H7 - 55W


- Zdjąć pokrywę obracając ją w kierunku
przeciwnym do ruchu wskazówek
zegara.

- Odłączyć złącze elektryczne.

- Wyjąć sprężynę blokującą, naciskając
na dwa zaciski.

- Wymienić żarówkę upewniając się czy
część metalowa wchodzi w wyżłobienia
lampy.

3 - Światła drogowe

Typ E
, H1 - 55W


- Zdjąć pokrywę obracając ją w kierunku
przeciwnym do ruchu wskazówek
zegara.

- Odłączyć złącze elektryczne.

- Wyjąć spr
ężynę blokującą, naciskając
na dwa zaciski.

- Wymienić żarówkę upewniając się czy
część metalowa wchodzi w wyżłobienia
lampy.


2 - Światła pozycyjne

Typ A
, W5W - 5W


- Zdjąć pokrywę obracając ją w kierunku
przeciwnym do ruchu wskazówek zegara.

- Wyciągnąć oprawę żarówki włożonej na
wcisk.

- Wymienić żarówkę.

4 - Kierunkowskazy

Typ B
, PY21W - 21W


- Obrócić oprawę żarówki o ćwierć
obrotu w kierunku przeciwnym do ruchu
wskazówek zegara.

- Wyj
ąć żarówkę delikatnie ję wciskając
i obracając w kierunku przeciwnym do
ruchu wskazówek zegara.

- Wymienić żarówkę.


5 - Reflektory przeciwmgielne

Typ D
, H1 - 55W


- Odchylić kierownicę całkowicie w lewo.

- Odkręcić śrubę umieszczoną we wnęce
koła, a następnie otworzyć osłonę.

- Zdjąć pokrywę.

- Odłączyć złącze elektryczne.

- Wyjąć sprężynę blokującą, naciskając
na dwa zaciski.

- Wymienić
żarówkę upewniając się czy
część metalowa pasuje do żłobień
znajdujących się na świetle.
Wymiana lamp halogenowych
musi odbywać się, gdy reflektor
jest wyłączony od kilku minut
(niebezpieczeństwo oparzeń). Nie
dotykać palcami bezpośrednio lampy,
użyć niepluszowej szmatki.
Po zakończeniu operacji sprawdzić
działanie świateł.
Podczas mycia pod ciśnieniem trudnych do
usunięcia zabrudzeń, nie należy kierować
strumienia bezpośrednio na reflektory,
światła oraz na ich obwód, aby nie
uszkodzić lakieru i uszczelek.

Wymiana żarówki
133
SZYBKA POMOC
8
BOCZNY KIERUNKOWSKAZ


Typ A
, W16WF - 16W


- Odsunąć lusterko wsteczne w celu
uzyskania dostępu do śrub.

- Odkręcić dwie śruby za pomocą
podręcznego śrubokręta.

- Pociągnąć oprawę żarówki, aby
wyciągnąć ją z zaczepów.

- Pociągnąć żarówkę, a następnie
wymienić ją.
Przód / Tył
LAMPKI SUFITOWE


Typ C
, 12V10W - 10W


- Nacisnąć na oznaczone strzałkami
punkty, a następnie wyjąć lampkę
sufitową.

- Otworzyć osłonę zabezpieczającą.

- Wymienić żarówkę odchylając dwa styki.

- Upewnić się czy nowe żarówki są
dobrze zablokowane między dwoma
stykami.

- Zamknąć osłonę zabezpieczającą.

- Zamocować lampkę sufitową w
gnieździe i upewnić się czy jest dobrze
zablokowana.



BOCZNE ŚWIATŁA POZYCYJNE


Typ A,
W5W - 5W


- Jeżeli samochód jest w nie wyposażony
(furgon typ L4), należy odkręcić
dwie śrubki dołączonym śrubokrętem.

- Pociągnąć oprawę żarówki, aby wyjąć
zaczepy.

- Wyjąć i wymienić żarówkę.

Wymiana żarówki

134

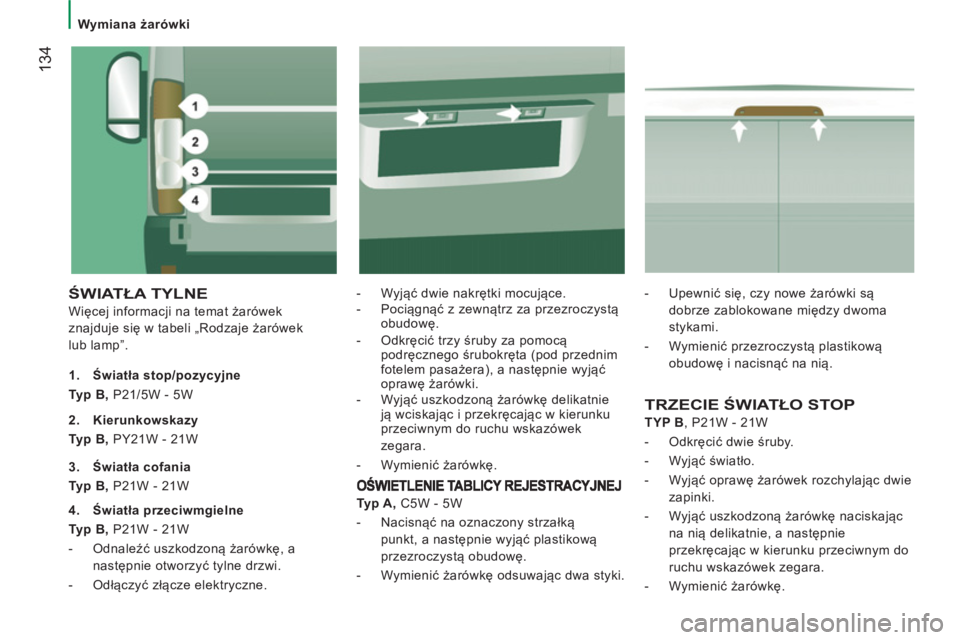

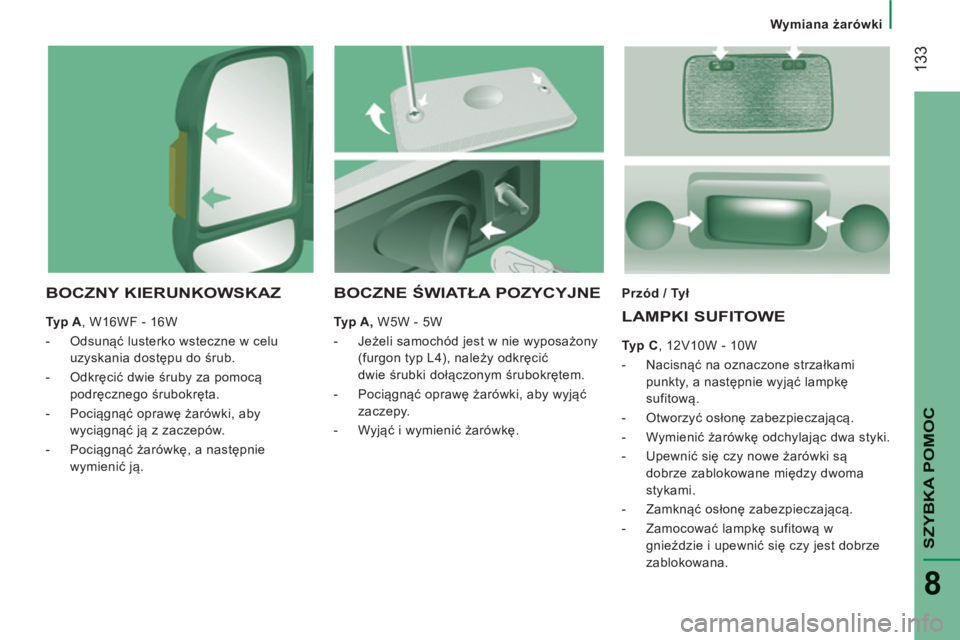

ŚWIATŁA TYLNE

Więcej informacji na temat żarówek
znajduje się w tabeli „Rodzaje żarówek
lub lamp”.
- Wyjąć dwie nakrętki mocujące.

- Pociągnąć z zewnątrz za przezroczystą
obudowę.

- Odkręcić trzy śruby za pomocą
podręcznego śrubokręta (pod przednim
fotelem pasażera), a następnie wyjąć
oprawę żarówki.

- Wyjąć uszkodzoną żarówkę delikatnie
ją wciskając i przekręcając w kierunku
przeciwnym do ruchu wskazówek
zegara.

- Wymienić żarówkę.

1.
Świat
ła stop/pozycyjne

Typ B,
P21/5W - 5W

TRZECIE ŚWIATŁO STOP


TYP B
, P21W - 21W


- Odkręcić dwie śruby.

- Wyjąć światło.

- Wyjąć oprawę żarówek rozchylając dwie
zapinki.

- Wyjąć uszkodzoną żarówkę naciskając
na nią delikatnie, a następnie
przekręcając w kierunku przeciwnym do
ruchu wskazówek zegara.

- Wymienić żarówkę.
2.
Kierunkowskazy

Typ B,
PY21W - 21W

3.
Światła cofania

Typ B,
P21W - 21W

4.
Światła przeciwmgielne

Typ B,
P21W - 21W


- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi.

- Odłączyć złącze elektryczne.


Typ A,
C5W - 5W


- Nacisnąć na oznaczony strzałką
punkt, a następnie wyjąć plastikową
przezroczystą obudowę.

- Wymienić żarówkę odsuwając dwa styki.
- Upewnić się, czy nowe żarówki są
dobrze zablokowane między dwoma
stykami.

- Wymienić przezroczystą plastikową
obudowę i nacisnąć na nią.

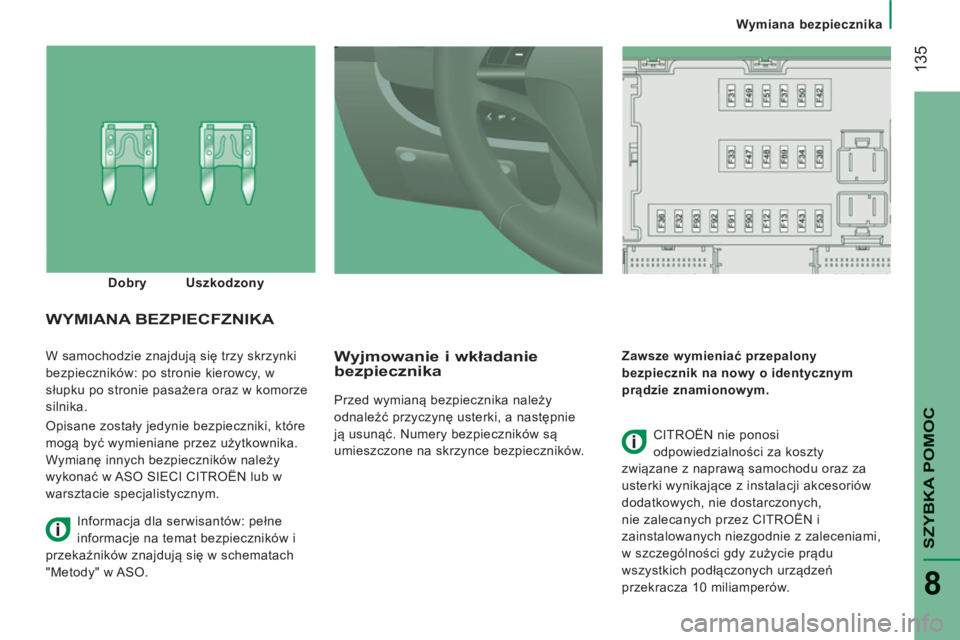

Wymiana bezpiecznika
135
SZYBKA POMOC
8
W samochodzie znajdują się trzy skrzynki
bezpieczników: po stronie kierowcy, w
słupku po stronie pasażera oraz w komorze
silnika.
Opisane zostały jedynie bezpieczniki, które
mogą być wymieniane przez użytkownika.
Wymianę innych bezpieczników należy
wykonać w ASO SIECI CITROËN lub w
warsztacie specjalistycznym. Wyjmowanie i wkładanie bezpiecznika

Przed wymianą bezpiecznika należy
odnaleźć przyczynę usterki, a następnie
ją usunąć. Numery bezpieczników są
umieszczone na skrzynce bezpieczników.
Zawsze wymieniać przepalony
bezpiecznik na nowy o identycznym
prądzie znamionowym.
WYMIANA BEZPIECFZNIKA

CITROËN nie ponosi
odpowiedzialności za koszty
związane z naprawą samochodu oraz za
usterki wynikające z instalacji akcesoriów
dodatkowych, nie dostarczonych,
nie zalecanych przez CITROËN i
zainstalowanych niezgodnie z zaleceniami,
w szczególności gdy zużycie prądu
wszystkich podłączonych urządzeń
przekracza 10 miliamperów.
Dobry
Uszkodzony
Informacja dla serwisantów: pełne
informacje na temat bezpieczników i
przekaźników znajdują się w schematach
"Metody" w ASO.

Wymiana bezpiecznika
136

BEZPIECZNIKI DESKI ROZDZIELCZEJ PO STRONIE KIEROWCY

- Odkręcić śrubę i pochylić obudowę, aby uzyskać dostęp do bezpieczników.


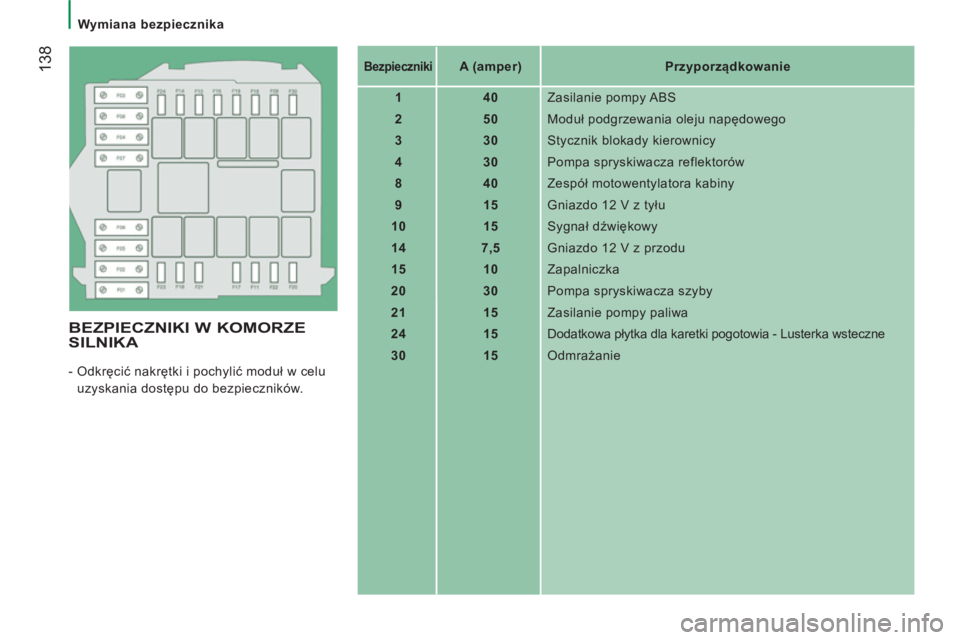

Bezpieczniki



A (amper)


Przyporządkowanie


12


7,5
Światło mijania prawe


13


7,5
Światło mijania lewe


31


5
Zasilanie przekaźnika


32


7,5
Oświetlenie sufitowe


33


20
Czujnik akumulatora


34


20
Oświetlenie wnętrza minibusu - Światła awaryjne


36


10

Radioodtwarzacz - Gniazdo diagnostyczne - Syrena alarmu - Przełączniki ogrzewania dodatkowego z
możliwością programowania - Przełączniki klimatyzacji - Tachograf - Akumulator


37


7,5
Stycznik świateł stop - Trzecie światło stop - Zestaw wskaźników


38


20
Centralny zamek


42


5
Kalkulator i czujnik ABS - Czujnik ASR - Czujnik ESP - Stycznik świateł stop


43


20
Silnik wycieraczki przedniej szyby


47


20
Silnik podnośnika szyby po stronie kierowcy


48


20
Silnik podnośnika szyby po stronie pasażera


49


5
Radioodtwarzacz - Przełączniki stanowiska kierowcy


50


7,5
Modu
ł poduszek powietrznych i napinaczy


51


5
Tachograf - Regulator prędkości - Przełączniki klimatyzacji - Światła cofania - Czujnik obecności wody
w oleju napędowym


53


7,5
Zestaw wskaźników


89


-
Nieużywany


90


7,5
Światło drogowe lewe


91


7,5
Światło drogowe prawe


92


7,5
Światło przeciwmgielne lewe


93


7,5
Światło przeciwmgielne prawe

Wymiana bezpiecznika
137
SZYBKA POMO
C
8


Bezpieczniki



A (amper)


Przyporządkowanie



54


-
Nieużywany


55


15
Ogrzewanie foteli


56


15
Gniazdo 12 V


57


10
Ogrzewanie dodatkowe z możliwością programowania


58


15
Odmrażanie tylnej szyby (lewa strona)


59


15
Odmrażanie tylnej szyby (prawa strona)


60


-
Nieużywany


61


-
Nieużywany


62


-
Nieużywany


63


10
Przełącznik programowanego ogrzewania dodatkowego


64


-
Nieużywany


65


30
Dmuchawa ogrzewania dodatkowego z możliwością
programowania
BEZPIECZNIKI W SŁUPKU PO
STRONIE PASAŻERA

- Odpiąć obudowę.

Po zakończeniu wymiany zamknąć
dokładnie pokrywę.

Wymiana bezpiecznika
138


BEZPIECZNIKI W KOMORZE
SILNIKA
- Odkręcić nakrętki i pochylić moduł w celu
uzyskania dostępu do bezpieczników.



Bezpieczniki




A (amper)


Przyporządkowanie


1


40
Zasilanie pompy ABS


2


50
Moduł podgrzewania oleju napędowego


3


30
Stycznik blokady kierownicy


4


30
Pompa spryskiwacza reflektorów


8


40
Zespół motowentylatora kabiny


9


15
Gniazdo 12 V z tyłu


10


15
Sygnał dźwiękowy


14


7,5
Gniazdo 12 V z przodu


15


10
Zapalniczka


20


30

Pompa spryskiwacza szyby


21


15
Zasilanie pompy paliwa


24


15
Dodatkowa płytka dla karetki pogotowia - Lusterka wsteczne


30


15
Odmrażanie
