Turvalisus
99
5
TURVALISU
S

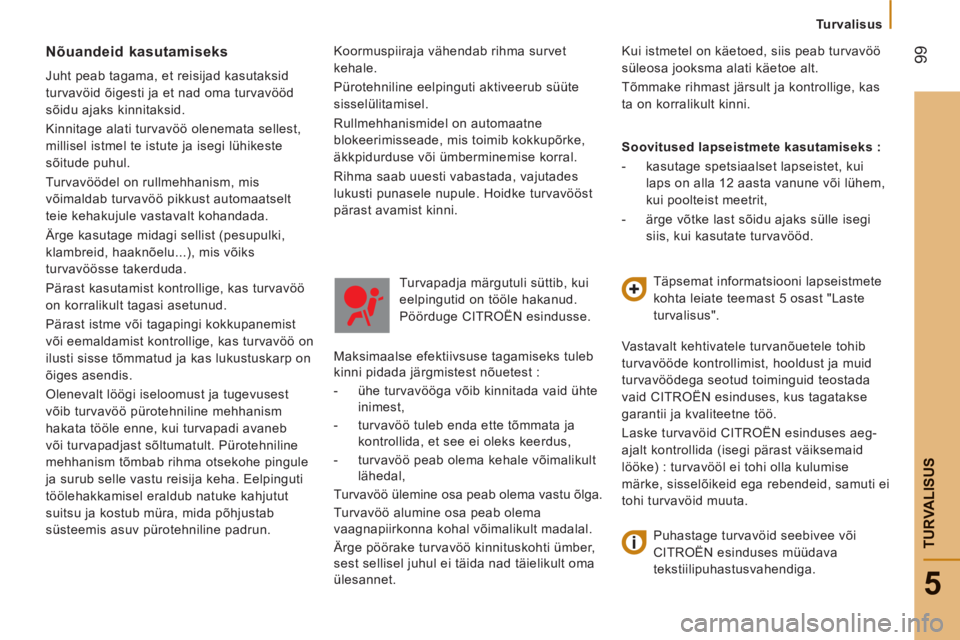

Koormuspiiraja vähendab rihma survet
kehale.
Pürotehniline eelpinguti aktiveerub süüte
sisselülitamisel.
Rullmehhanismidel on automaatne
blokeerimisseade, mis toimib kokkupõrke,
äkkpidurduse või ümberminemise korral.




Rihma saab uuesti vabastada, vajutades
lukusti punasele nupule. Hoidke turvavööst
pärast avamist kinni. Nõuandeid kasutamiseks
Juht peab tagama, et reisijad kasutaksid
turvavöid õigesti ja et nad oma turvavööd
sõidu ajaks kinnitaksid.
Kinnitage alati turvavöö olenemata sellest,
millisel istmel te istute ja isegi lühikeste
sõitude puhul.
Turvavöödel on rullmehhanism, mis
võimaldab turvavöö pikkust automaatselt
teie kehakujule vastavalt kohandada.
Ärge kasutage midagi sellist (pesupulki,
klambreid, haaknõelu...), mis võiks
turvavöösse takerduda.
Pärast kasutamist kontrollige, kas turvavöö
on korralikult tagasi asetunud.
Pärast istme või tagapingi kokkupanemist
või eemaldamist kontrollige, kas turvavöö on
ilusti sisse tõmmatud ja kas lukustuskarp on
õiges asendis.
Olenevalt löögi iseloomust ja tugevusest
võib turvavöö pürotehniline mehhanism
hakata tööle enne, kui turvapadi avaneb
või turvapadjast sõltumatult. Pürotehniline
mehhanism tõmbab rihma otsekohe pingule
ja surub selle vastu reisija keha. Eelpinguti
töölehakkamisel eraldub natuke kahjutut
suitsu ja kostub müra, mida põhjustab
süsteemis asuv pürotehniline padrun. Turvapadja märgutuli süttib, kui
eelpingutid on tööle hakanud.
Pöörduge CITROËN esindusse.
Maksimaalse efektiivsuse tagamiseks tuleb
kinni pidada järgmistest nõuetest :


- ühe turvavööga võib kinnitada vaid ühte
inimest,

- turvavöö tuleb enda ette tõmmata ja
kontrollida, et see ei oleks keerdus,

- turvavöö peab olema kehale võimalikult
lähedal,
Turvavöö ülemine osa peab olema vastu õlga.
Turvavöö alumine osa peab olema
vaagnapiirkonna kohal võimalikult madalal.
Ärge pöörake turvavöö kinnituskohti ümber,
sest sellisel juhul ei täida nad täielikult oma
ülesannet. Kui istmetel on käetoed, siis peab turvavöö
süleosa jooksma alati käetoe alt.
Tõmmake rihmast järsult ja kontrollige, kas
ta on korralikult kinni.

Soovitused lapseistmete kasutamiseks :


- kasutage spetsiaalset lapseistet, kui
laps on alla 12 aasta vanune või lühem,
kui poolteist meetrit,

- ärge võtke last sõidu ajaks sülle isegi
siis, kui kasutate turvavööd.
Täpsemat informatsiooni lapseistmete
kohta leiate teemast 5 osast "Laste
turvalisus".
Vastavalt kehtivatele turvanõuetele tohib
turvavööde kontrollimist, hooldust ja muid
turvavöödega seotud toiminguid teostada
vaid CITROËN esinduses, kus tagatakse
garantii ja kvaliteetne töö.
Laske turvavöid CITROËN esinduses aeg-
ajalt kontrollida (isegi pärast väiksemaid
lööke) : turvavööl ei tohi olla kulumise
märke, sisselõikeid ega rebendeid, samuti ei
tohi turvavöid muuta.
Puhastage turvavöid seebivee või
CITROËN esinduses müüdava
tekstiilipuhastusvahendiga.

Turvalisus

100

TURVALISUS

LÖÖGIKINDLU
S

Teie sõiduk on loodud nii, et kokkupõrke
korral on surve kabiini kerele minimaalne,
esipaneel on järk-järgulise deformatsiooniga.
Esiuksed on tugevdatud, et parandada kere
üldist jäikust.
KAITSE VARGUSE EEST

Teie sõidukil on kaks eraldi lukustustsooni :
kabiin ja koormaruum.
Vastavalt kasutusviisile võimaldab selline
lukustussüsteem paremini kaitsta kas teie
isiklikke asju või kaupa.
Selle funktsiooni detailid leiate
teemast 2. Mõnedes riikides on saadaval ka välispinna
anduriga ärandamisvastane alarm
(standard- või lisavarustuses).

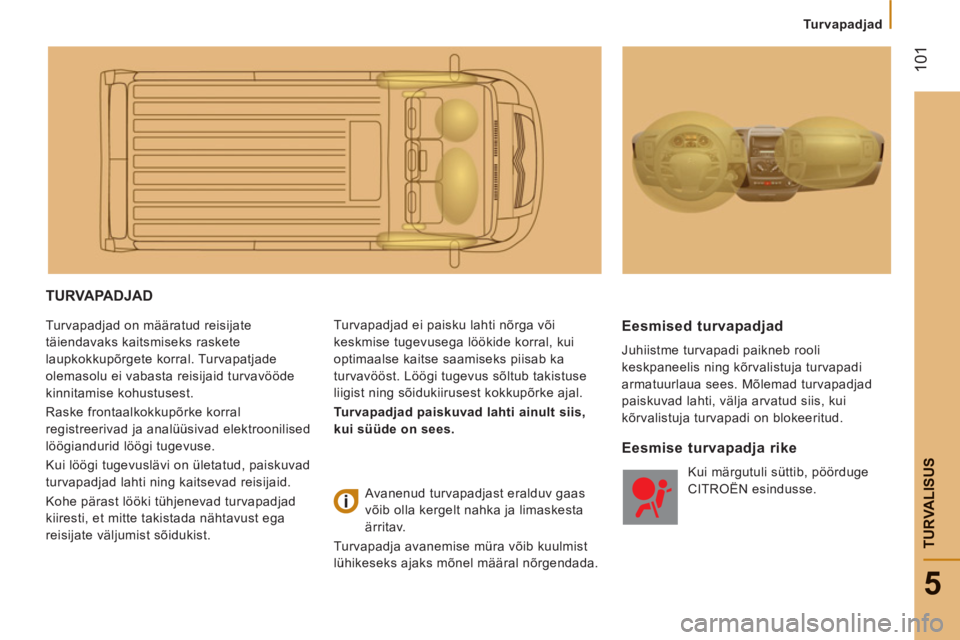

Turvapadjad
101
5
TURVALISU
S
TURVAPADJAD

Turvapadjad on määratud reisijate
täiendavaks kaitsmiseks raskete
laupkokkupõrgete korral. Turvapatjade
olemasolu ei vabasta reisijaid turvavööde
kinnitamise kohustusest.
Raske frontaalkokkupõrke korral
registreerivad ja analüüsivad elektroonilised
löögiandurid löögi tugevuse.
Kui löögi tugevuslävi on ületatud, paiskuvad
turvapadjad lahti ning kaitsevad reisijaid.
Kohe pärast lööki tühjenevad turvapadjad
kiiresti, et mitte takistada nähtavust ega
reisijate väljumist sõidukist. Turvapadjad ei paisku lahti nõrga või
keskmise tugevusega löökide korral, kui
optimaalse kaitse saamiseks piisab ka
turvavööst. Löögi tugevus sõltub takistuse
liigist ning sõidukiirusest kokkupõrke ajal.

Turvapadjad paiskuvad lahti ainult siis,
kui süüde on sees. Eesmised turvapadjad

Juhiistme turvapadi paikneb rooli
keskpaneelis ning kõrvalistuja turvapadi
armatuurlaua sees. Mõlemad turvapadjad
paiskuvad lahti, välja arvatud siis, kui
kõrvalistuja turvapadi on blokeeritud.

Avanenud turvapadjast eralduv gaas
võib olla kergelt nahka ja limaskesta
ärritav.
Turvapadja avanemise müra võib kuulmist
lühikeseks ajaks mõnel määral nõrgendada.
Eesmise turvapadja rike
Kui märgutuli süttib, pöörduge
CITROËN esindusse.

kmCITY


Turvapadjad

102


Kõrvalistuja turvapadja blokeerimine

Tutvuge peatükiga 4 osas "Režiim
(mode)", seejärel valige menüüst
"Kõrvalistuja turvapadi" OFF
. Asendis OFF
turvapadi löögi korral lahti ei
paisku.
Niipea, kui lapseiste on eemaldatud, valige
ON
, et pakkuda kõrvalistujale kaitset
kokkupõrke korral.

Külg- ja kardinturvapadjad

Kui sõidukis on külgturvapadjad, paiknevad
nad esiistmete seljatugede uksepoolse
külje sees.
Kardinturvapadjad paiknevad uksepostides
ja esiistmete kohal laes.
Turvapadjad asetuvad reisija ja akna vahele.
Külgturvapadjad avanevad vaid löögipoolsel
küljel.
Turvapadja märgutuli süttib ja
põleb seni, kuni turvapadi uuesti
sisse lülitatakse.
Oma lapsele turvalise sõidu tagamiseks
blokeerige alati kõrvalistuja turvapadi, kui
asetate esiistmele seljaga sõidusuunas laste
turvaistme. Turvapadja lahtipaiskumine võib
last eluohtlikult vigastada.
Kui sõidukis seda varustust ei ole : ärge
paigaldage lapsistet seljaga sõidusuunda.
See märgutuli süttib iga kord
süüte sisselülitamisel.
Kui sõidukis on see
märgutuli olemas, ilmub
kontrollimisel ka vastav
teade.
Kontrollige, kas turvapadi on töövalmis
Seda näitab vastav märgutuli.

Turvapadjad
103
5
TURVALISU
S

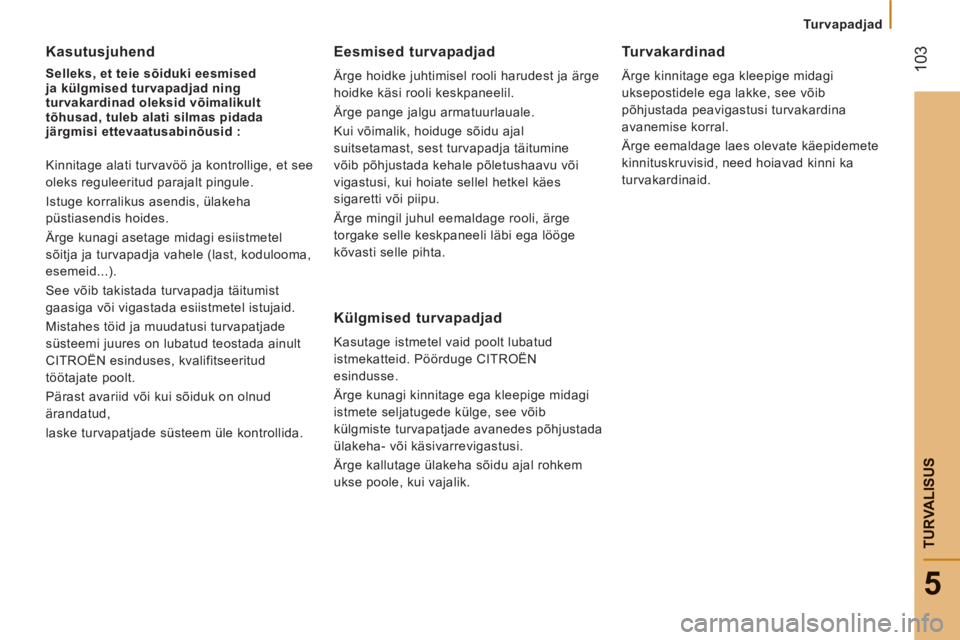

Kasutusjuhend


Selleks, et teie sõiduki eesmised
ja külgmised turvapadjad ning
turvakardinad oleksid võimalikult
tõhusad, tuleb alati silmas pidada
järgmisi ettevaatusabinõusid :
Kinnitage alati turvavöö ja kontrollige, et see
oleks reguleeritud parajalt pingule.
Istuge korralikus asendis, ülakeha
püstiasendis hoides.
Ärge kunagi asetage midagi esiistmetel
sõitja ja turvapadja vahele (last, kodulooma,
esemeid...).
See võib takistada turvapadja täitumist
gaasiga või vigastada esiistmetel istujaid.
Mistahes töid ja muudatusi turvapatjade
süsteemi juures on lubatud teostada ainult
CITROËN esinduses, kvalifitseeritud
töötajate poolt.
Pärast avariid või kui sõiduk on olnud
ärandatud,
laske turvapatjade süsteem üle kontrollida.

Eesmised turvapadjad

Ärge hoidke juhtimisel rooli harudest ja ärge
hoidke käsi rooli keskpaneelil.
Ärge pange jalgu armatuurlauale.
Kui võimalik, hoiduge sõidu ajal
suitsetamast, sest turvapadja täitumine
võib põhjustada kehale põletushaavu või
vigastusi, kui hoiate sellel hetkel käes
sigaretti või piipu.
Ärge mingil juhul eemaldage rooli, ärge
torgake selle keskpaneeli läbi ega lööge
kõvasti selle pihta.


Külgmised turvapadjad

Kasutage istmetel vaid poolt lubatud
istmekatteid. Pöörduge CITROËN
esindusse.
Ärge kunagi kinnitage ega kleepige midagi
istmete seljatugede külge, see võib
külgmiste turvapatjade avanedes põhjustada
ülakeha- või käsivarrevigastusi.
Ärge kallutage ülakeha sõidu ajal rohkem
ukse poole, kui vajalik.
Turvakardinad

Ärge kinnitage ega kleepige midagi
uksepostidele ega lakke, see võib
põhjustada peavigastusi turvakardina
avanemise korral.
Ärge eemaldage laes olevate käepidemete
kinnituskruvisid, need hoiavad kinni ka
turvakardinaid.

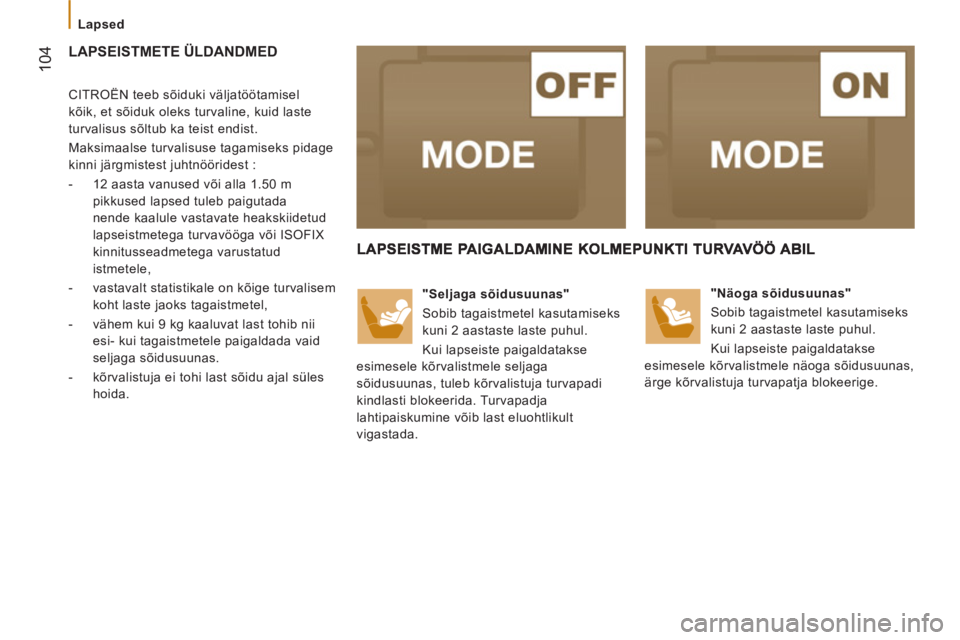

Lapsed

104
LAPSEISTMETE ÜLDANDMED


CITROËN teeb sõiduki väljatöötamisel
kõik, et sõiduk oleks turvaline, kuid laste
turvalisus sõltub ka teist endist.
Maksimaalse turvalisuse tagamiseks pidage
kinni järgmistest juhtnööridest :


- 12 aasta vanused või alla 1.50 m
pikkused lapsed tuleb paigutada
nende kaalule vastavate heakskiidetud
lapseistmetega turvavööga või ISOFIX
kinnitusseadmetega varustatud
istmetele,

- vastavalt statistikale on kõige turvalisem
koht laste jaoks tagaistmetel,

- vähem kui 9 kg kaaluvat last tohib nii
esi- kui tagaistmetele paigaldada vaid
seljaga sõidusuunas.

- kõrvalistuja ei tohi last sõidu ajal süles
hoida.



"Seljaga sõidusuunas"
Sobib tagaistmetel kasutamiseks
kuni 2 aastaste laste puhul.
Kui lapseiste paigaldatakse
esimesele kõrvalistmele seljaga
sõidusuunas, tuleb kõrvalistuja turvapadi
kindlasti blokeerida. Turvapadja
lahtipaiskumine võib last eluohtlikult
vigastada.
"Näoga sõidusuunas"
Sobib tagaistmetel kasutamiseks
kuni 2 aastaste laste puhul.
Kui lapseiste paigaldatakse
esimesele kõrvalistmele näoga sõidusuunas,
ärge kõrvalistuja turvapatja blokeerige.

Lapsed
105
5
TURVALISU
S


Teema 5, osa "Turvapadjad".

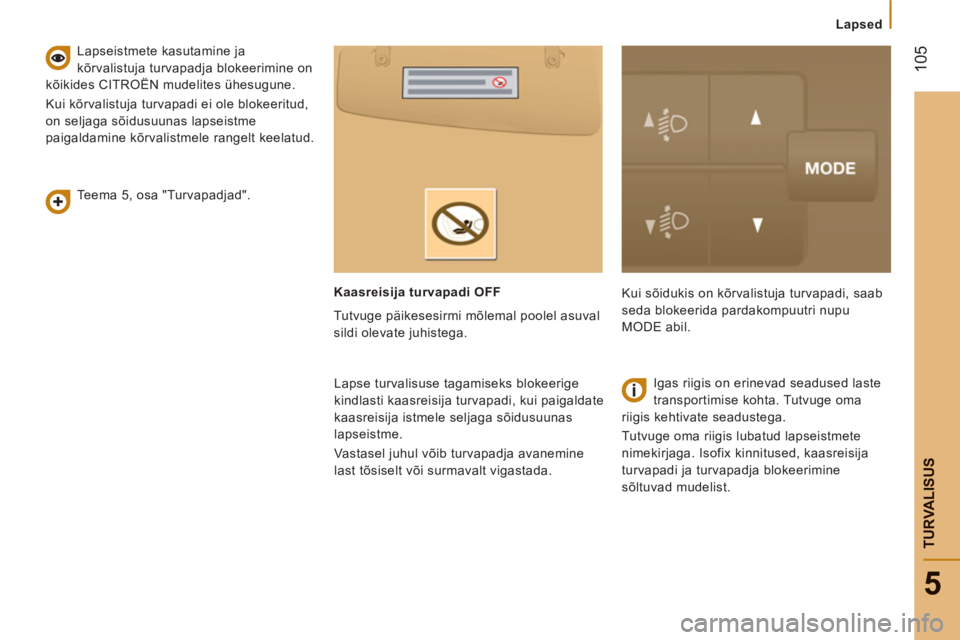

Lapseistmete kasutamine ja
kõrvalistuja turvapadja blokeerimine on
kõikides CITROËN mudelites ühesugune.
Kui kõrvalistuja turvapadi ei ole blokeeritud,
on seljaga sõidusuunas lapseistme
paigaldamine kõrvalistmele rangelt keelatud.
Kui sõidukis on kõrvalistuja turvapadi, saab
seda blokeerida pardakompuutri nupu
MODE abil.

Igas riigis on erinevad seadused laste
transportimise kohta. Tutvuge oma
riigis kehtivate seadustega.
Tutvuge oma riigis lubatud lapseistmete
nimekirjaga. Isofix kinnitused, kaasreisija
turvapadi ja turvapadja blokeerimine
sõltuvad mudelist.

Kaasreisija turvapadi OFF

Tutvuge päikesesirmi mõlemal poolel asuval
sildi olevate juhistega.

Lapse turvalisuse tagamiseks blokeerige
kindlasti kaasreisija turvapadi, kui paigaldate
kaasreisija istmele seljaga sõidusuunas
lapseistme.
Vastasel juhul võib turvapadja avanemine
last tõsiselt või surmavalt vigastada.

Lapsed

106

"ISOFIX" KINNITUSSEADMED

Teie sõiduk on homologeeritud
vastavalt uutele ISOFIX
määrustele. Kinnitusseade koosneb kolmest rõngast :


- kaks eesmist rõngast asuvad seljatoe ja
istmeosa vahel ja on märgistatud sildiga,

- üks tagumine rõngas TOP TETHER
nimelise ülemise rihma kinnitamiseks,
mis on samuti sildiga märgistatud.
ISOFIX süsteem tagab lapseistme kindla,
tugeva ja kiire kinnitamise istme külge.
ISOFIX lapseistmed on varustatud kahe
riiviga, mis kinnituvad lihtsalt eesmistesse
rõngastesse.
Mõnedel lapseistmetel on ka ülemine
kinnitusrihm, mis kinnitatakse tagumisse
rõngasse.
Selle rihma kinnitamiseks tõstke istme
peatugi üles ja viige konks peatoe varraste
vahelt läbi. Seejärel kinnitage konks
tagumisse rõngasse ja tõmmake ülemine
rihm pingule.
Valesti paigaldatud lapseiste seab lapse
turvalisuse kokkupõrke ajal ohtu.
Teie sõidukisse sobivate ISOFIX
lapseistmete teadasaamiseks tutvuge
ISOFIX istmete tabeliga. Kui teie sõiduki varustusse kuuluvad ISOFIX
kinnituskohad, on nad märgistatud siltidega.

Lapsed
107
5
TURVALISU
S

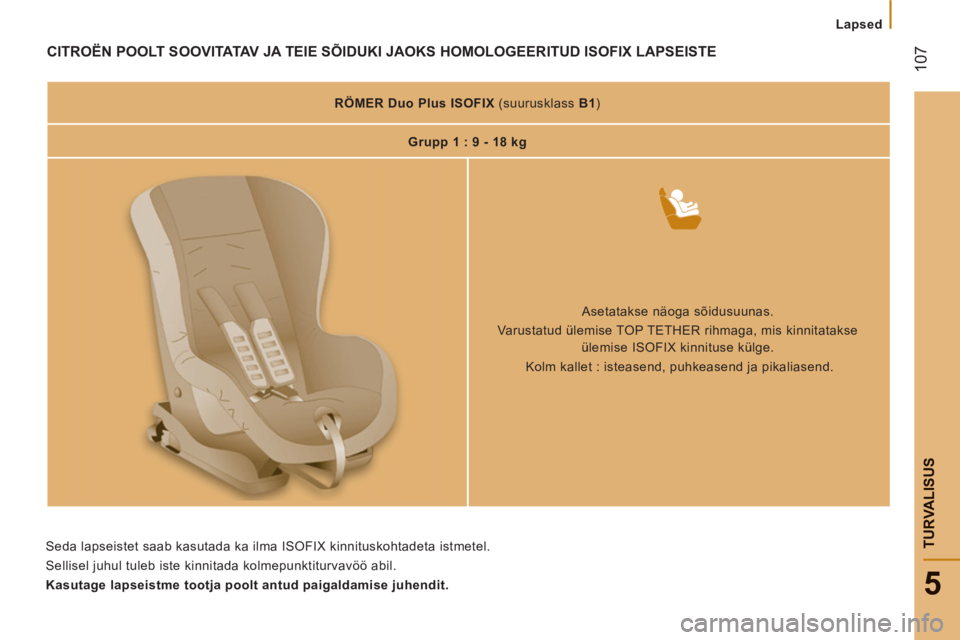

CITROËN POOLT SOOVITATAV J A TEIE SÕIDUKI JAOKS HOMOLOGEERITUD ISOFIX LAPSEISTE




RÖMER Duo Plus ISOFIX

(suurusklass B1
)


Grupp 1 : 9 - 18 kg


Asetatakse näoga sõidusuunas.
Varustatud ülemise TOP TETHER rihmaga, mis kinnitatakse
ülemise ISOFIX kinnituse külge.
Kolm kallet : isteasend, puhkeasend ja pikaliasend.
Seda lapseistet saab kasutada ka ilma ISOFIX kinnituskohtadeta istmetel.
Sellisel juhul tuleb iste kinnitada kolmepunktiturvavöö abil.

Kasutage lapseistme tootja poolt antud paigaldamise juhendit.

Lapsed

108
ISOFIX LAPSEISTMETE PAIGUTUSE TABEL

Vastavalt Euroopa määrustele on käesolevas tabelis ära toodud ISOFIX lapseistmete paigaldusvõimalused ISOFIX kinnituskohtadega
varustatud sõidukiistmetele.
Universaalsete ja pooluniversaalsete ISOFIX lapseistmete puhul on ISOFIX istme suurusklass, mida tähistavad vastavalt tähed A
- G
,
märgitud lapseistmele ISOFIX logo kõrvale.


Alla 10 kg
(grupp 0)
Kuni u. 6 kuud

Alla 10 kg (grupp 0)
Alla 13 kg (grupp 0+)
Kuni u. 1 aasta

9 - 18 kg (grupp 1)
u.1 - 3 aastat

ISOFIX lapseistme tüüp

Häll


"seljaga sõidusuunas"



"näoga sõidusuunas"


ISOFIX istme suurusklass

F


G


C


D


E


C


D


A


B1

2. rea külgistmed,
eraldi esiistmed

IUF


IUF


IUF


2. rea külgistmed,
2-kohaline juhi kõrvaliste

IUF


X


IUF


X


IUF


IUF :
iste, kuhu saab paigaldada
universaalset ISOFIX lapseistet.
"Näoga sõidusuunas" ISOFIX lapseiste
ülemise rihmaga, mis kinnitatakse
sõiduki ISOFIX istmete ülemiste
rõngaste külge.
X :
Koht, kuhu ei saa paigaldada antud
suurusklassi ISOFIX istet.
