Page 111 of 182

Gyermekek az autóban
109
5
BIZTONSÁ
G

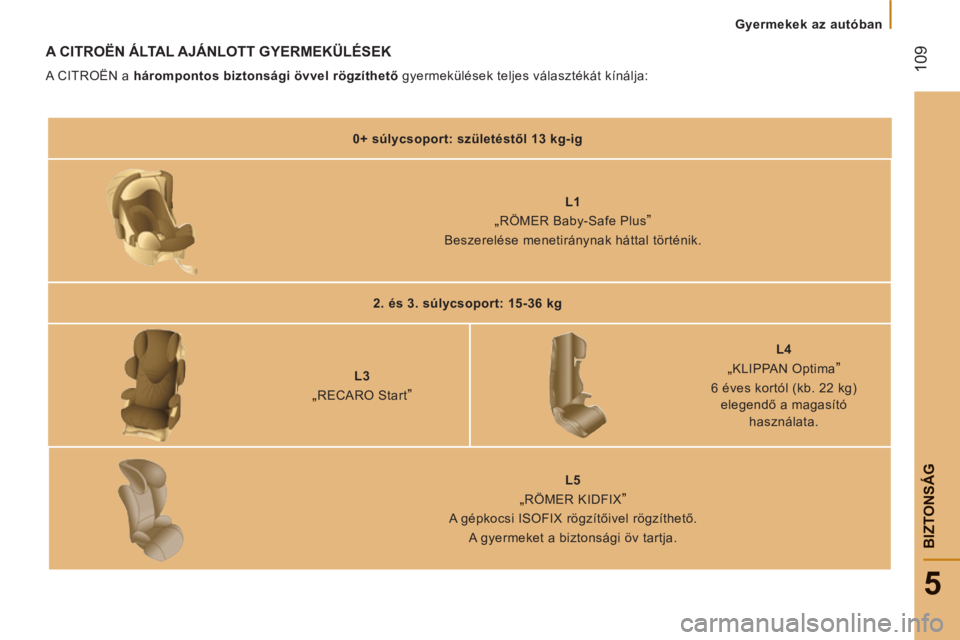

A CITROËN ÁLTAL AJÁNLOTT GYERMEKÜLÉSEK
A CITROËN a hárompontos biztonsági övvel rögzíthető
gyermekülések teljes választékát kínálja:
0+ súlycsoport: születéstől 13 kg-ig
L1
„RÖMER Baby-Safe Plus”
Beszerelése menetiránynak háttal történik.
2. és 3. súlycsoport: 15-36 kg
L3
„RECARO Start”
L4
„KLIPPAN Optima”
6 éves kortól (kb. 22 kg)
elegendő a magasító
használata.
L5
„RÖMER KIDFIX”
A gépkocsi ISOFIX rögzítőivel rögzíthető.
A gyermeket a biztonsági öv tartja.
Page 112 of 182

Gyermekek az autóban
11
0

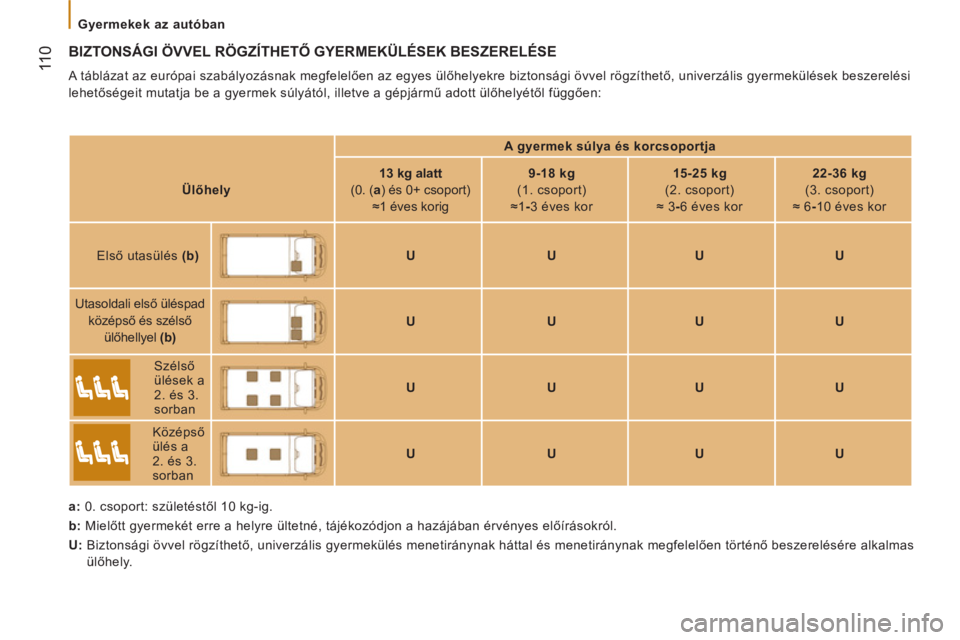

BIZTONSÁGI ÖVVEL RÖGZÍTHETŐ GYERMEKÜLÉSEK BESZERELÉSE
A táblázat az európai szabályozásnak megfelelően az egyes ülőhelyekre biztonsági övvel rögzíthető, univerzális gyermekülések beszerelési
lehetőségeit mutatja be a gyermek súlyától, illetve a gépjármű adott ülőhelyétől függően:
a:
0. csoport: születéstől 10 kg-ig.
b:
Mielőtt gyermekét erre a helyre ültetné, tájékozódjon a hazájában érvényes előírásokról.
U:
Biztonsági övvel rögzíthető, univerzális gyermekülés menetiránynak háttal és menetiránynak megfelelően történő beszerelésére alkalmas
ülőhely.
A gyermek súlya és korcsoportja
Ülőhely
13 kg alatt
(0. ( a
) és 0+ csoport)
≈1 éves korig
9-18 kg
(1. csoport)
≈1 -
3 éves kor
15-25 kg
(2. csoport)
≈ 3 -
6 éves kor
22-36 kg
(3. csoport)
≈ 6 -
10 éves kor
Első utasülés (b)
U
U
U
U
Utasoldali első üléspad
középső és szélső
ülőhellyel (b)
U
U
U
U
Szélső
ülések a
2. és 3.
sorban
U
U
U
U
Középső
ülés a
2. és 3.
sorban
U
U
U
U
Page 113 of 182

Gyermekek az autóban
111
5
BIZTONSÁG

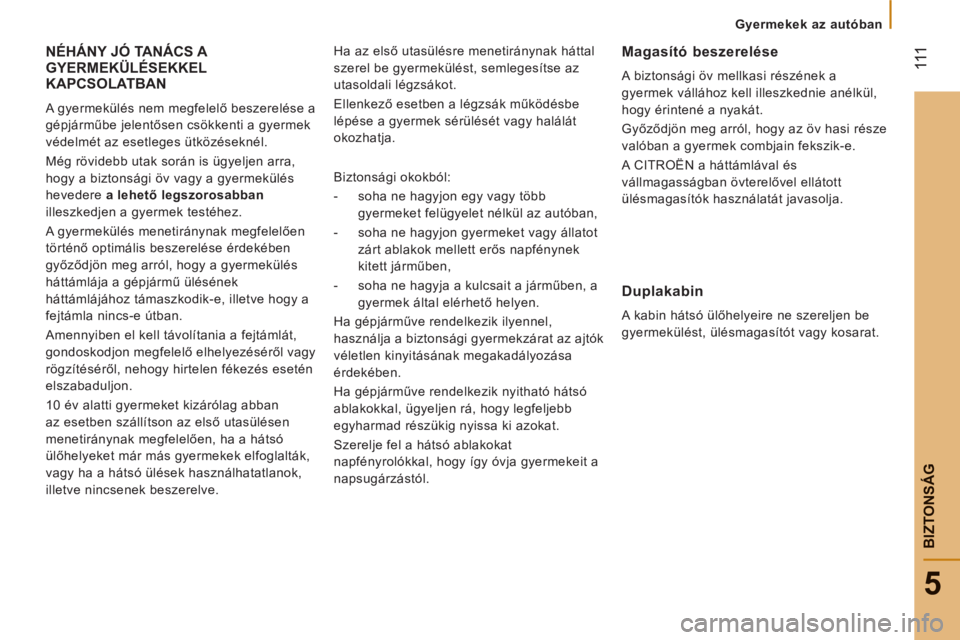

NÉHÁNY JÓ TANÁCS A GYERMEKÜLÉSEKKEL KAPCSOLATBAN
A gyermekülés nem megfelelő beszerelése a
gépjárműbe jelentősen csökkenti a gyermek
védelmét az esetleges ütközéseknél.
Még rövidebb utak során is ügyeljen arra,
hogy a biztonsági öv vagy a gyermekülés
hevedere a lehető legszorosabban
illeszkedjen a gyermek testéhez.
A gyermekülés menetiránynak megfelelően
történő optimális beszerelése érdekében
győződjön meg arról, hogy a gyermekülés
háttámlája a gépjármű ülésének
háttámlájához támaszkodik-e, illetve hogy a
fejtámla nincs-e útban.
Amennyiben el kell távolítania a fejtámlát,
gondoskodjon megfelelő elhelyezéséről vagy
rögzítéséről, nehogy hirtelen fékezés esetén
elszabaduljon.
10 év alatti gyermeket kizárólag abban
az esetben szállítson az első utasülésen
menetiránynak megfelelően, ha a hátsó
ülőhelyeket már más gyermekek elfoglalták,
vagy ha a hátsó ülések használhatatlanok,
illetve nincsenek beszerelve. Ha az első utasülésre menetiránynak háttal
szerel be gyermekülést, semlegesítse az
utasoldali légzsákot.
Ellenkező esetben a légzsák működésbe
lépése a gyermek sérülését vagy halálát
okozhatja.
Biztonsági okokból:
- soha ne hagyjon egy vagy több
gyermeket felügyelet nélkül az autóban,
- soha ne hagyjon gyermeket vagy állatot
zárt ablakok mellett erős napfénynek
kitett járműben,
- soha ne hagyja a kulcsait a járműben, a
gyermek által elérhető helyen.
Ha gépjárműve rendelkezik ilyennel,
használja a biztonsági gyermekzárat az ajtók
véletlen kinyitásának megakadályozása
érdekében.
Ha gépjárm
űve rendelkezik nyitható hátsó
ablakokkal, ügyeljen rá, hogy legfeljebb
egyharmad részükig nyissa ki azokat.
Szerelje fel a hátsó ablakokat
napfényrolókkal, hogy így óvja gyermekeit a
napsugárzástól.
Magasító beszerelése
A biztonsági öv mellkasi részének a
gyermek vállához kell illeszkednie anélkül,
hogy érintené a nyakát.
Győződjön meg arról, hogy az öv hasi része
valóban a gyermek combjain fekszik-e.
A CITROËN a háttámlával és
vállmagasságban övterelővel ellátott
ülésmagasítók használatát javasolja.
Duplakabin
A kabin hátsó ülőhelyeire ne szereljen be
gyermekülést, ülésmagasítót vagy kosarat.
Page 114 of 182

11 2
Vontatás

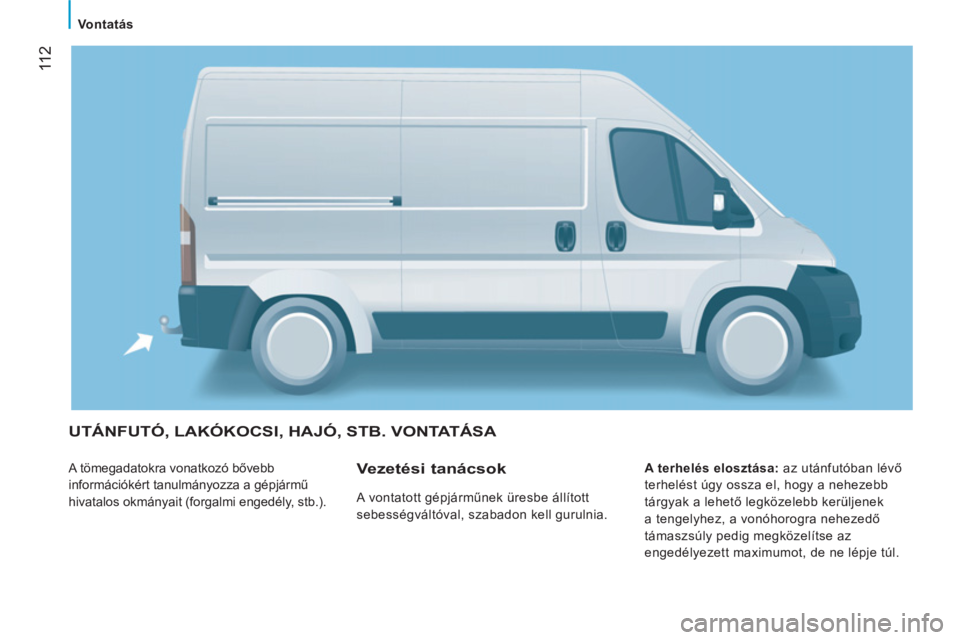

UTÁNFUTÓ, LAKÓKOCSI, HAJÓ, STB. VONTATÁSA
A tömegadatokra vonatkozó bővebb
információkért tanulmányozza a gépjármű
hivatalos okmányait (forgalmi engedély, stb.).
A terhelés elosztása:
az utánfutóban lévő
terhelést úgy ossza el, hogy a nehezebb
tárgyak a lehető legközelebb kerüljenek
a tengelyhez, a vonóhorogra nehezedő
támaszsúly pedig megközelítse az
engedélyezett maximumot, de ne lépje túl. Vezetési tanácsok
A vontatott gépjárműnek üresbe állított
sebességváltóval, szabadon kell gurulnia.
Page 115 of 182

11
3
6
Vontatás

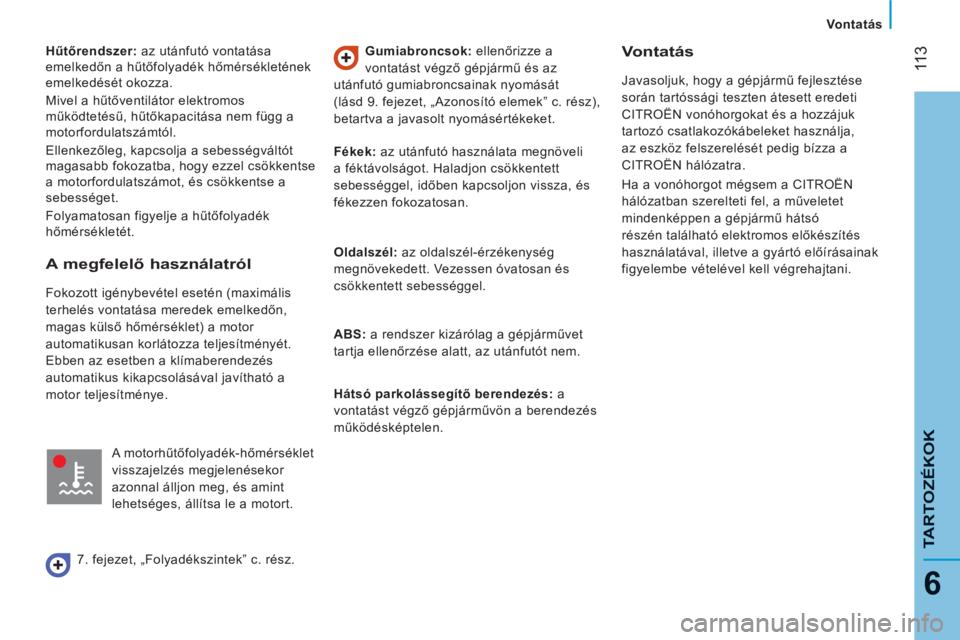

TARTOZÉKOK
Hűtőrendszer:
az utánfutó vontatása
emelkedőn a hűtőfolyadék hőmérsékletének
emelkedését okozza.
Mivel a hűtőventilátor elektromos
működtetésű, hűtőkapacitása nem függ a
motorfordulatszámtól.
Ellenkezőleg, kapcsolja a sebességváltót
magasabb fokozatba, hogy ezzel csökkentse
a motorfordulatszámot, és csökkentse a
sebességet.
Folyamatosan figyelje a hűtőfolyadék
hőmérsékletét.
Gumiabroncsok:
ellenőrizze a
vontatást végző gépjármű és az
utánfutó gumiabroncsainak nyomását
(lásd 9. fejezet, „Azonosító elemek” c. rész),
betartva a javasolt nyomásértékeket. Vontatás
Javasoljuk, hogy a gépjármű fejlesztése
során tartóssági teszten átesett eredeti
CITROËN vonóhorgokat és a hozzájuk
tartozó csatlakozókábeleket használja,
az eszköz felszerelését pedig bízza a
CITROËN hálózatra.
Ha a vonóhorgot mégsem a CITROËN
hálózatban szerelteti fel, a műveletet
mindenképpen a gépjármű hátsó
részén található elektromos előkészítés
használatával, illetve a gyártó előírásainak
figyelembe vételével kell végrehajtani.
A megfelelő használatról
Fokozott igénybevétel esetén (maximális
terhelés vontatása meredek emelkedőn,
magas külső hőmérséklet) a motor
automatikusan korlátozza teljesítményét.
Ebben az esetben a klímaberendezés
automatikus kikapcsolásával javítható a
motor teljesítménye.
A motorhűtőfolyadék-hőmérséklet
visszajelzés megjelenésekor
azonnal álljon meg, és amint
lehetséges, állítsa le a motort.
7. fejezet, „Folyadékszintek” c. rész.
Fékek:
az utánfutó használata megnöveli
a féktávolságot. Haladjon csökkentett
sebességgel, időben kapcsoljon vissza, és
fékezzen fokozatosan.
Oldalszél:
az oldalszél-érzékenység
megnövekedett. Vezessen óvatosan és
csökkentett sebességgel.
ABS:
a rendszer kizárólag a gépjárművet
tartja ellenőrzése alatt, az utánfutót nem.
Hátsó parkolássegítő berendezés:
a
vontatást végző gépjárművön a berendezés
működésképtelen.
Page 116 of 182

Felszerelések
11 4

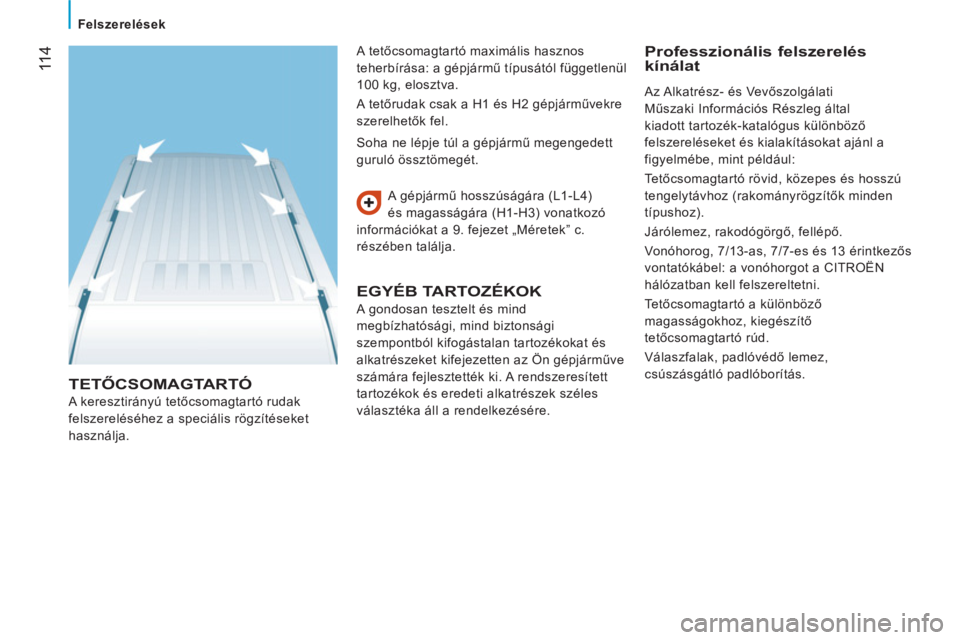

TETŐCSOMAGTARTÓ
A keresztirányú tetőcsomagtartó rudak
felszereléséhez a speciális rögzítéseket
használja. A gépjármű hosszúságára (L1-L4)
és magasságára (H1-H3) vonatkozó
információkat a 9. fejezet „Méretek” c.
részében találja. Soha ne lépje túl a gépjármű megengedett
guruló össztömegét.
EGYÉB TARTOZÉKOK
A gondosan tesztelt és mind
megbízhatósági, mind biztonsági
szempontból kifogástalan tartozékokat és
alkatrészeket kifejezetten az Ön gépjárműve
számára fejlesztették ki. A rendszeresített
tartozékok és eredeti alkatrészek széles
választéka áll a rendelkezésére.
Professzionális felszerelés kínálat
A tetőcsomagtartó maximális hasznos
teherbírása: a gépjármű típusától függetlenül
100 kg, elosztva.
A tetőrudak csak a H1 és H2 gépjárművekre
szerelhetők fel. Az Alkatrész- és Vevőszolgálati
Műszaki Információs Részleg által
kiadott tartozék-katalógus különböző
felszereléseket és kialakításokat ajánl a
figyelmébe, mint például:
Te tőcsomagtartó rövid, közepes és hosszú
tengelytávhoz (rakományrögzítők minden
típushoz).
Járólemez, rakodógörgő, fellépő.
Vonóhorog, 7/13-as, 7/7-es és 13 érintkezős
vontatókábel: a vonóhorgot a CITROËN
hálózatban kell felszereltetni.
Te tőcsomagtartó a különböző
magasságokhoz, kiegészítő
tetőcsomagtartó rúd.
Válaszfalak, padlóvédő lemez,
csúszásgátló padlóborítás.
Page 117 of 182

Felszerelések
11
5
6

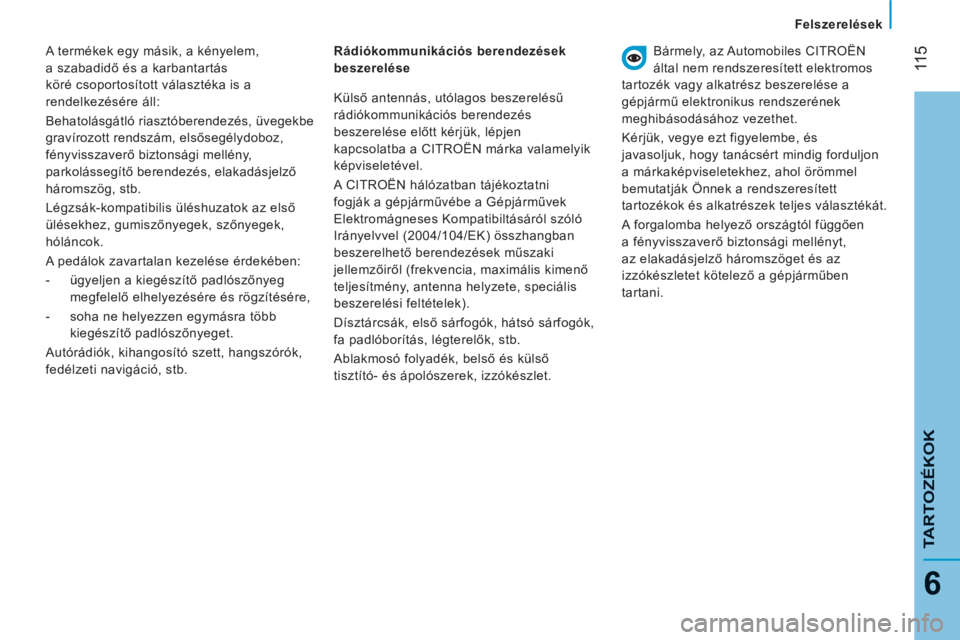

TARTOZÉKOK
A termékek egy másik, a kényelem,
a szabadidő és a karbantartás
köré csoportosított választéka is a
rendelkezésére áll:
Behatolásgátló riasztóberendezés, üvegekbe
gravírozott rendszám, elsősegélydoboz,
fényvisszaverő biztonsági mellény,
parkolássegítő berendezés, elakadásjelző
háromszög, stb.
Légzsák-kompatibilis üléshuzatok az első
ülésekhez, gumiszőnyegek, szőnyegek,
hóláncok.
A pedálok zavartalan kezelése érdekében:
- ügyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére és rögzítésére,
- soha ne helyezzen egymásra több
kiegészítő padlószőnyeget.
Autórádiók, kihangosító szett, hangszórók,
fedélzeti navigáció, stb.
Rádió
kommunik
ációs
berendezések
beszerelése Bármely, az Automobiles CITROËN
által nem rendszeresített elektromos
tartozék vagy alkatrész beszerelése a
gépjármű elektronikus rendszerének
meghibásodásához vezethet.
Kérjük, vegye ezt figyelembe, és
javasoljuk, hogy tanácsért mindig forduljon
a márkaképviseletekhez, ahol örömmel
bemutatják Önnek a rendszeresített
tartozékok és alkatrészek teljes választékát.
A forgalomba helyező országtól függően
a fényvisszaverő biztonsági mellényt,
az elakadásjelző háromszöget és az
izzókészletet kötelező a gépjárműben
tartani. Külső antennás, utólagos beszerelésű
rádiókommunikációs berendezés
beszerelése előtt kérjük, lépjen
kapcsolatba a CITROËN márka valamelyik
képviseletével.
A CITROËN hálózatban tájékoztatni
fogják a gépjárművébe a Gépjárművek
Elektromágneses Kompatibiltásáról szóló
Irányelvvel (2004/104/EK) összhangban
beszerelhető berendezések műszaki
jellemzőiről (frekvencia, maximális kimenő
teljesítmény, antenna helyzete, speciális
beszerelési feltételek).
Dísztárcsák, első sárfogók, hátsó sárfogók,
fa padlóborítás, légterelők, stb.
Ablakmosó folyadék, belső és külső
tisztító- és ápolószerek, izzókészlet.
Page 118 of 182

11
6

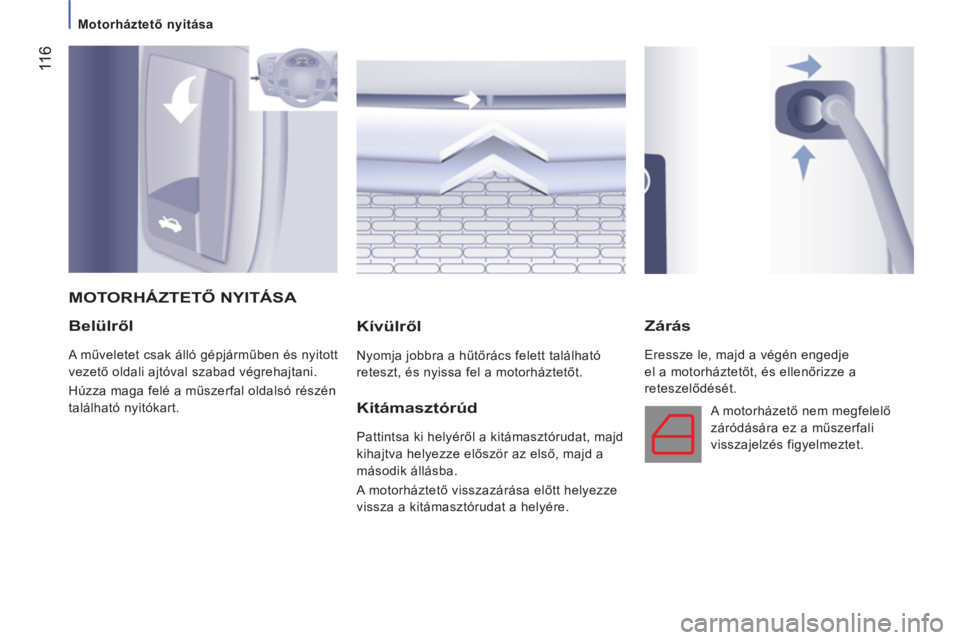

Motorháztető nyitása
Belülről
A műveletet csak álló gépjárműben és nyitott
vezető oldali ajtóval szabad végrehajtani.
Húzza maga felé a műszerfal oldalsó részén
található nyitókart.
Kívülről
Nyomja jobbra a hűtőrács felett található
reteszt, és nyissa fel a motorháztetőt.
Zárás
Eressze le, majd a végén engedje
el a motorháztetőt, és ellenőrizze a
reteszelődését.
MOTORHÁZTETŐ NYITÁSA
Kitámasztórúd
Pattintsa ki helyéről a kitámasztórudat, majd
kihajtva helyezze először az első, majd a
második állásba.
A motorháztető visszazárása előtt helyezze
vissza a kitámasztórudat a helyére. A motorházető nem megfelelő
záródására ez a műszerfali
visszajelzés figyelmeztet.
Page 119 of 182

Motortér
11
7
7

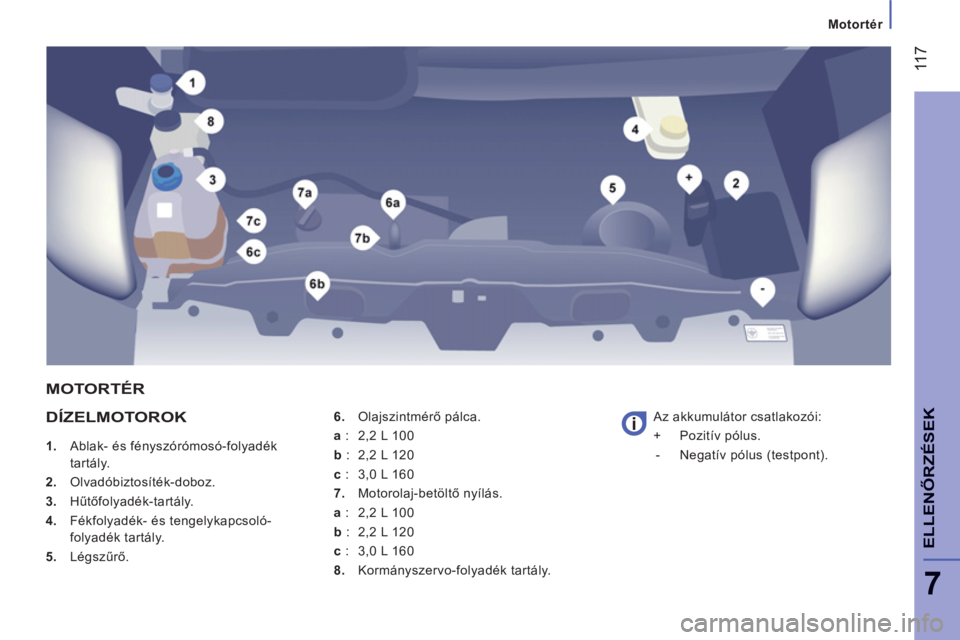

ELLENŐRZÉSEK
DÍZELMOTOROK
1.
Ablak- és fényszórómosó-folyadék
tartály.
2.
Olvadóbiztosíték-doboz.
3.
Hűtőfolyadék-tartály.
4.
Fékfolyadék- és tengelykapcsoló-
folyadék tartály.
5.
Légszűrő.
6.
Olajszintmérő pálca.
a
: 2,2 L 100
b
: 2,2 L 120
c
: 3,0 L 160
7.
Motorolaj-betöltő nyílás.
a
: 2,2 L 100
b
: 2,2 L 120
c
: 3,0 L 160
8.
Kormányszervo-folyadék tartály. Az akkumulátor csatlakozói:
+ Pozitív pólus.
- Negatív pólus (testpont).
MOTORTÉR
Page 120 of 182

Folyadékszintek
11
8

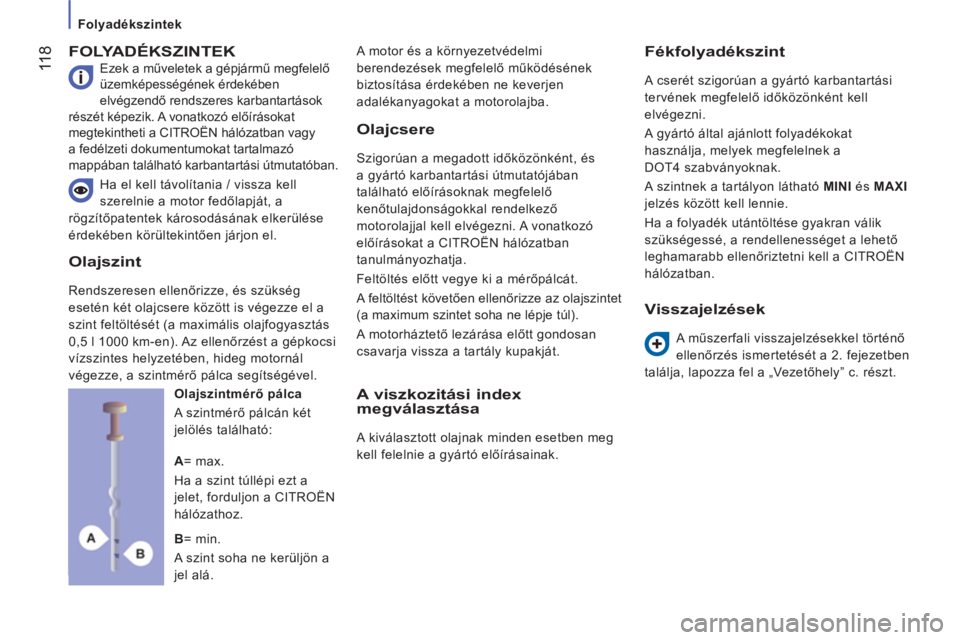

FOLYADÉKSZINTEK
Ezek a műveletek a gépjármű megfelelő
üzemképességének érdekében
elvégzendő rendszeres karbantartások
részét képezik. A vonatkozó előírásokat
megtekintheti a CITROËN hálózatban vagy
a fedélzeti dokumentumokat tartalmazó
mappában található karbantartási útmutatóban. A motor és a környezetvédelmi
berendezések megfelelő működésének
biztosítása érdekében ne keverjen
adalékanyagokat a motorolajba.
Fékfolyadékszint
A cserét szigorúan a gyártó karbantartási
tervének megfelelő időközönként kell
elvégezni.
A gyártó által ajánlott folyadékokat
használja, melyek megfelelnek a
DOT4 szabványoknak.
A szintnek a tartályon látható MINI
és MAXI
jelzés között kell lennie.
Ha a folyadék utántöltése gyakran válik
szükségessé, a rendellenességet a lehető
leghamarabb ellenőriztetni kell a CITROËN
hálózatban.
Ha el kell távolítania / vissza kell
szerelnie a motor fedőlapját, a
rögzítőpatentek károsodásának elkerülése
érdekében körültekintően járjon el.
Olajszintmérő pálca
A szintmérő pálcán két
jelölés található:
Olajcsere
Szigorúan a megadott időközönként, és
a gyártó karbantartási útmutatójában
található előírásoknak megfelelő
kenőtulajdonságokkal rendelkező
motorolajjal kell elvégezni. A vonatkozó
előírásokat a CITROËN hálózatban
tanulmányozhatja.
Feltöltés előtt vegye ki a mérőpálcát.
A feltöltést követően ellenőrizze az olajszintet
(a maximum szintet soha ne lépje túl).
A motorháztető lezárása előtt gondosan
csavarja vissza a tartály kupakját.
A viszkozitási indexmegválasztása
A kiválasztott olajnak minden esetben meg
kell felelnie a gyártó előírásainak.
Visszajelzések
A műszerfali visszajelzésekkel történő
ellenőrzés ismertetését a 2. fejezetben
találja, lapozza fel a „Vezetőhely” c. részt.
A
= max.
Ha a szint túllépi ezt a
jelet, forduljon a CITROËN
hálózathoz.
B
= min.
A szint soha ne kerüljön a
jel alá.
Olajszint
Rendszeresen ellenőrizze, és szükség
esetén két olajcsere között is végezze el a
szint feltöltését (a maximális olajfogyasztás
0,5 l 1000 km-en). Az ellenőrzést a gépkocsi
vízszintes helyzetében, hideg motornál
végezze, a szintmérő pálca segítségével.
