CITROEN JUMPER 2013 Kasutusjuhend (in Estonian)

29
22

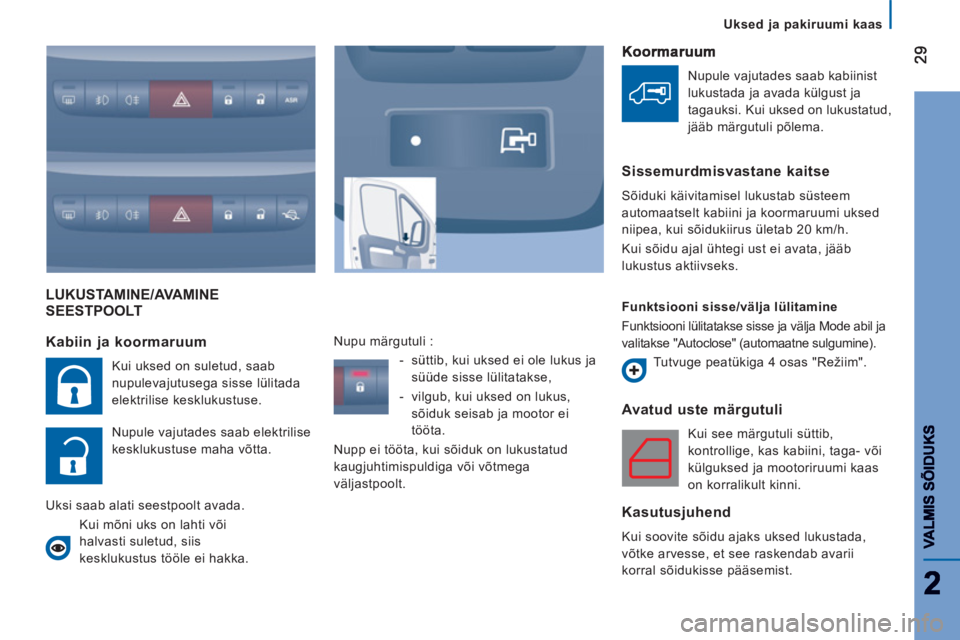

Uksed ja pakiruumi kaas
VALMIS SÕIDUK
S
VALMIS SÕIDUKS
LUKUSTAMINE/AVAMINE
SEESTPOOLT
Avatud uste märgutuli
Kui see märgutuli süttib,
kontrollige, kas kabiini, taga- või
külguksed ja mootoriruumi kaas
on korralikult kinni.
Kasutusjuhend

Kui soovite sõidu ajaks uksed lukustada,
võtke arvesse, et see raskendab avarii
korral sõidukisse pääsemist.
Kabiin ja koormaruum

Kui uksed on suletud, saab
nupulevajutusega sisse lülitada
elektrilise kesklukustuse.
Nupule vajutades saab elektrilise
kesklukustuse maha võtta.
Uksi saab alati seestpoolt avada.
Kui mõni uks on lahti või
halvasti suletud, siis
kesklukustus tööle ei hakka. Nupu märgutuli :


- süttib, kui uksed ei ole lukus ja
süüde sisse lülitatakse,

- vilgub, kui uksed on lukus,
sõiduk seisab ja mootor ei
tööta.

Nupp ei tööta, kui sõiduk on lukustatud
kaugjuhtimispuldiga või võtmega
väljastpoolt.


Nupule vajutades saab kabiinist
lukustada ja avada külgust ja
tagauksi. Kui uksed on lukustatud,
jääb märgutuli põlema.
Sissemurdmisvastane kaitse

Sõiduki käivitamisel lukustab süsteem
automaatselt kabiini ja koormaruumi uksed
niipea, kui sõidukiirus ületab 20 km/h.
Kui sõidu ajal ühtegi ust ei avata, jääb
lukustus aktiivseks.

Funktsiooni sisse/välja lülitamine
Funktsiooni lülitatakse sisse ja välja Mode abil ja
valitakse "Autoclose" (automaatne sulgumine).
Tutvuge peatükiga 4 osas "Režiim".

30


Juhiiste

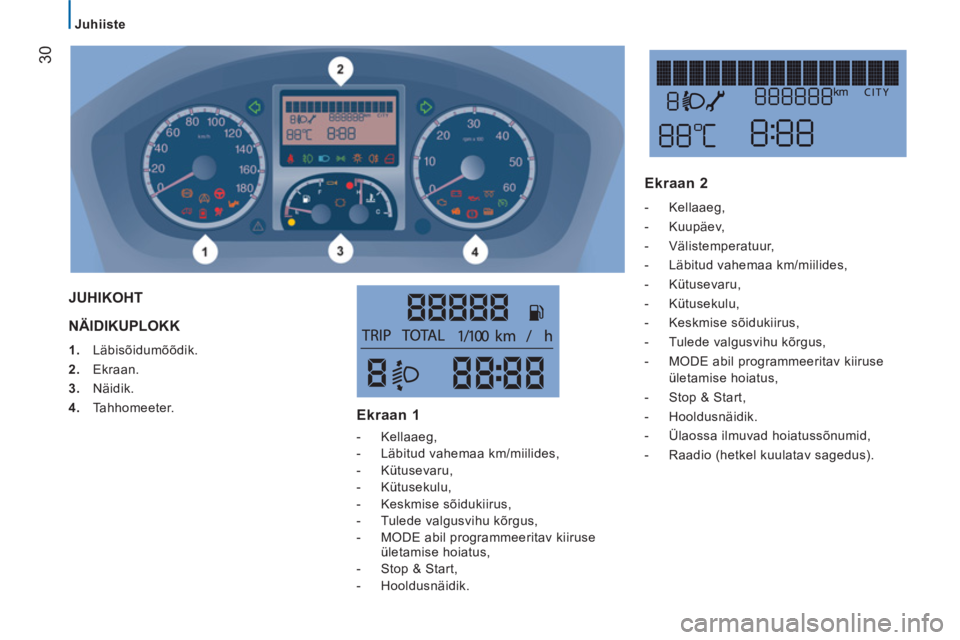

NÄIDIKUPLOKK



1.
Läbisõidumõõdik.

2.
Ekraan.

3.
Näidik.

4.
Tahhomeeter.

JUHIKOHT
Ekraan 1


- Kellaaeg,

- Läbitud vahemaa km/miilides,

- Kütusevaru,

- Kütusekulu,

- Keskmise sõidukiirus,

- Tulede valgusvihu kõrgus,

- MODE abil programmeeritav kiiruse
ületamise hoiatus,

- Stop & Start,

- Hooldusnäidik.



Ekraan 2



- Kellaaeg,

- Kuupäev,

- Välistemperatuur,

- Läbitud vahemaa km/miilides,

- Kütusevaru,

- Kütusekulu,

- Keskmise sõidukiirus,

- Tulede valgusvihu kõrgus,

- MODE abil programmeeritav kiiruse
ületamise hoiatus,

- Stop & Start,

- Hooldusnäidik.

- Ülaossa ilmuvad hoiatussõnumid,

- Raadio (hetkel kuulatav sagedus).

31
2
VALMIS SÕIDUK
S
Juhiiste

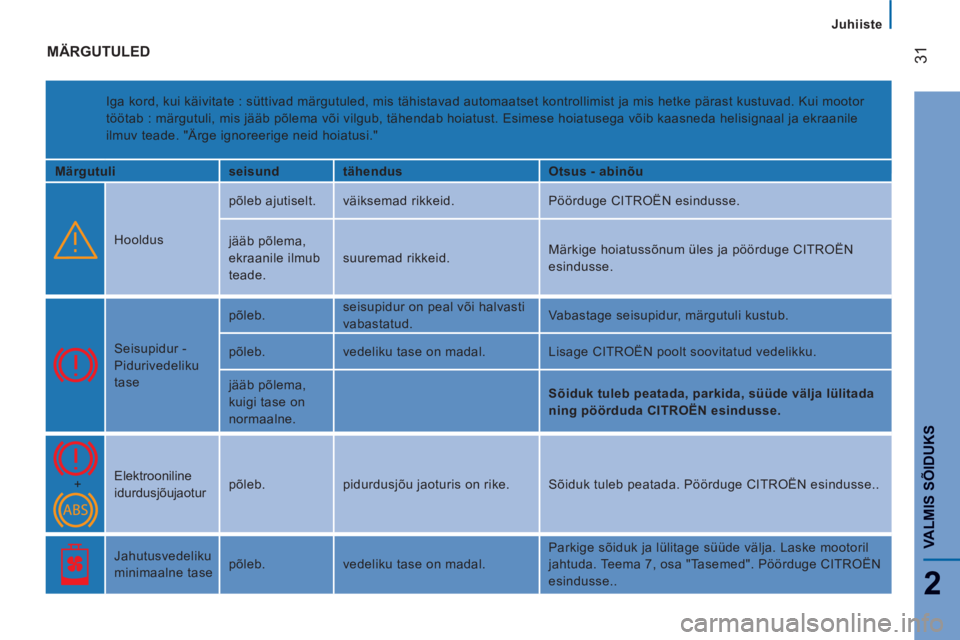

MÄRGUTULED

Iga kord, kui käivitate : süttivad märgutuled, mis tähistavad automaatset kontrollimist ja mis hetke pärast kustuvad. Kui mootor
töötab : märgutuli, mis jääb põlema või vilgub, tähendab hoiatust. Esimese hoiatusega võib kaasneda helisignaal ja ekraanile
ilmuv teade. "Ärge ignoreerige neid hoiatusi."

Märgutuli
seisund
tähendus
Otsus - abinõu
Hooldus põleb ajutiselt. väiksemad rikkeid. Pöörduge CITROËN esindusse.
jääb põlema,
ekraanile ilmub
teade. suuremad rikkeid. Märkige hoiatussõnum üles ja pöörduge CITROËN
esindusse.
Seisupidur -
Pidurivedeliku
tase põleb. seisupidur on peal või halvasti
vabastatud. Vabastage seisupidur, märgutuli kustub.
põleb. vedeliku tase on madal. Lisage CITROËN poolt soovitatud vedelikku.
jääb põlema,
kuigi tase on
normaalne.
Sõiduk tuleb peatada, parkida, süüde välja lülitada
ning pöörduda CITROËN esindusse.
+ Elektrooniline
idurdusjõujaotur põleb. pidurdusjõu jaoturis on rike. Sõiduk tuleb peatada. Pöörduge CITROËN esindusse..
Jahutusvedeliku
minimaalne tase põleb. vedeliku tase on madal. Parkige sõiduk ja lülitage süüde välja. Laske mootoril
jahtuda. Teema 7, osa "Tasemed". Pöörduge CITROËN
esindusse..

32

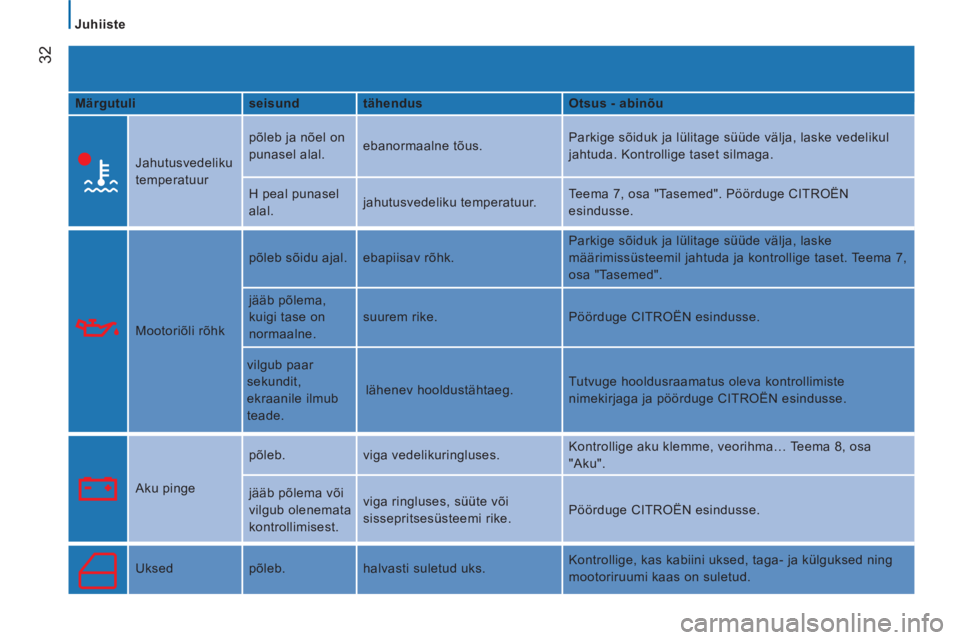

Juhiiste

Märgutuli
seisund
tähendus
Otsus - abinõu
Jahutusvedeliku
temperatuur põleb ja nõel on
punasel alal. ebanormaalne tõus. Parkige sõiduk ja lülitage süüde välja, laske vedelikul
jahtuda. Kontrollige taset silmaga.
H peal punasel
alal. jahutusvedeliku temperatuur. Teema 7, osa "Tasemed". Pöörduge CITROËN
esindusse.
Mootoriõli rõhk põleb sõidu ajal. ebapiisav rõhk. Parkige sõiduk ja lülitage süüde välja, laske
määrimissüsteemil jahtuda ja kontrollige taset. Teema 7,
osa "Tasemed".
jääb põlema,
kuigi tase on
normaalne. suurem rike. Pöörduge CITROËN esindusse.
vilgub paar
sekundit,
ekraanile ilmub
teade. lähenev hooldustähtaeg. Tutvuge hooldusraamatus oleva kontrollimiste
nimekirjaga ja pöörduge CITROËN esindusse.
Aku pinge põleb. viga vedelikuringluses. Kontrollige aku klemme, veorihma… Teema 8, osa
"Aku".
jääb põlema või
vilgub olenemata
kontrollimisest. viga ringluses, süüte või
sissepritsesüsteemi rike. Pöörduge CITROËN esindusse.
Uksed põleb. halvasti suletud uks. Kontrollige, kas kabiini uksed, taga- ja külguksed ning
mootoriruumi kaas on suletud.

33
2
VALMIS SÕIDUK
S

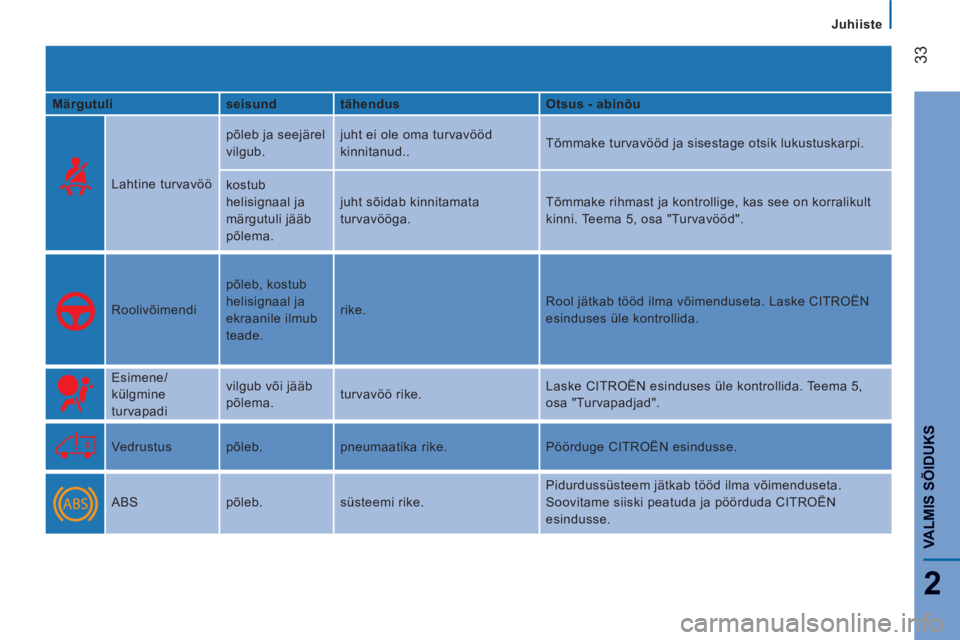

Juhiiste

Märgutuli
seisund
tähendus
Otsus - abinõu


Lahtine turvavöö põleb ja seejärel
vilgub. juht ei ole oma turvavööd
kinnitanud.. Tõmmake turvavööd ja sisestage otsik lukustuskarpi.
kostub
helisignaal ja
märgutuli jääb
põlema. juht sõidab kinnitamata
turvavööga. Tõmmake rihmast ja kontrollige, kas see on korralikult
kinni. Teema 5, osa "Turvavööd".

Roolivõimendi põleb, kostub
helisignaal ja
ekraanile ilmub
teade. rike. Rool jätkab tööd ilma võimenduseta. Laske CITROËN
esinduses üle kontrollida.


Esimene/
külgmine
turvapadi vilgub või jääb
põlema. turvavöö rike. Laske CITROËN esinduses üle kontrollida. Teema 5,
osa "Turvapadjad".

Vedrustus põleb. pneumaatika rike. Pöörduge CITROËN esindusse.


ABS põleb. süsteemi rike. Pidurdussüsteem jätkab tööd ilma võimenduseta.
Soovitame siiski peatuda ja pöörduda CITROËN
esindusse.

34

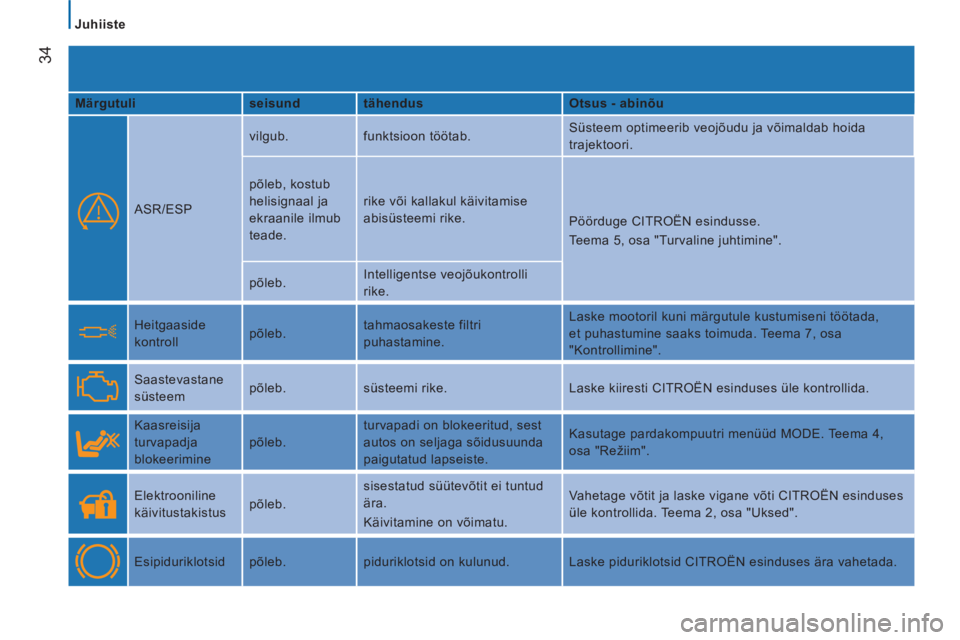

Juhiiste

Märgutuli
seisund
tähendus
Otsus - abinõu


ASR/ESP vilgub. funktsioon töötab. Süsteem optimeerib veojõudu ja võimaldab hoida
trajektoori.
põleb, kostub
helisignaal ja
ekraanile ilmub
teade. rike või kallakul käivitamise
abisüsteemi rike.
Pöörduge CITROËN esindusse.
Teema 5, osa "Turvaline juhtimine".
põleb. Intelligentse veojõukontrolli
rike.

Heitgaaside
kontroll põleb. tahmaosakeste filtri
puhastamine. Laske mootoril kuni märgutule kustumiseni töötada,
et puhastumine saaks toimuda. Teema 7, osa
"Kontrollimine".

Saastevastane
süsteem põleb. süsteemi rike. Laske kiiresti CITROËN esinduses üle kontrollida.



Kaasreisija
turvapadja
blokeerimine põleb. turvapadi on blokeeritud, sest
autos on seljaga sõidusuunda
paigutatud lapseiste. Kasutage pardakompuutri menüüd MODE. Teema 4,
osa "Režiim".

Elektrooniline
käivitustakistus põleb. sisestatud süütevõtit ei tuntud
ära.
Käivitamine on võimatu. Vahetage võtit ja laske vigane võti CITROËN esinduses
üle kontrollida. Teema 2, osa "Uksed".

Esipiduriklotsid põleb. piduriklotsid on kulunud. Laske piduriklotsid CITROËN esinduses ära vahetada.

35
2
VALMIS SÕIDUK
S
Juhiiste

Märgutuli
seisund
tähendus
Otsus - abinõu
Diiselkütuse
filtris on vesi põleb, ekraanile
ilmub teade. diiselkütuse filtris on vesi Laske CITROËN esinduses vesi filtrist eemaldada.
Teema 7, osa "Kontrollimine".
Kütusetase on
minimaalne põleb ja
mõõdikunõel on
E peal. kütusepaak on tühi. Ärge viivitage tankimisega. Kütusevaru hindamine
oleneb sõidustiilist, tee profiilist, möödunud ajast ja
läbitud kilomeetritest pärast märgutule süttimist.
vilgub. rike. Pöörduge CITROËN esindusse.
Diiselmootori
eelsoojendus põleb. eelsoojendust nõudvad
ilmastikutingimused. Enne käivitamist oodake märgutule kustumist
Lähituled
põleb. käsitsi valimine. Keerake tuledelülitil olev lülitusvõru teise asendisse.
Kaugtuled tõmmata lülitit enda poole. Tõmmake nupust, et minna üle päevatuledele.

36

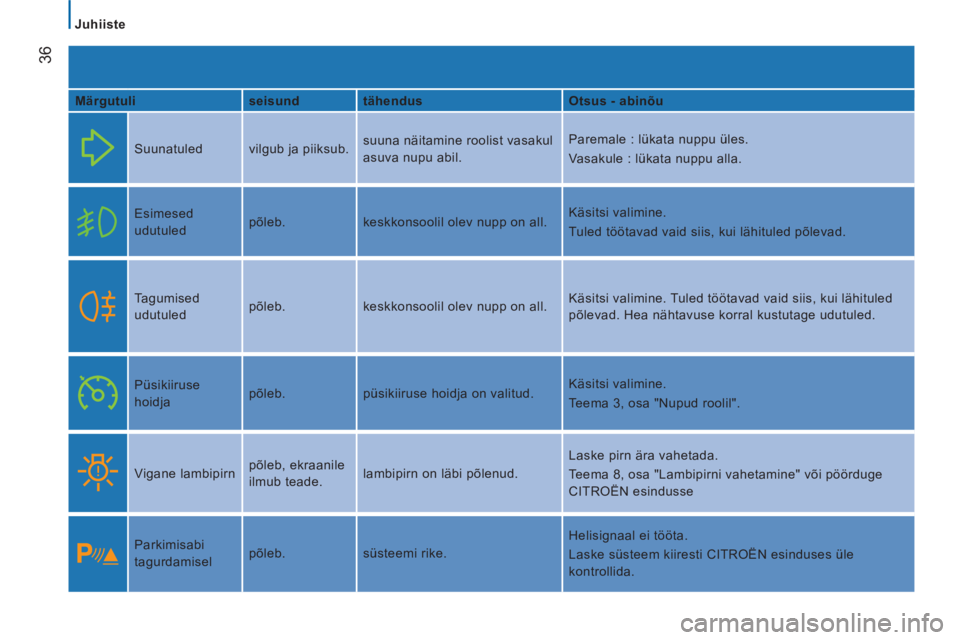

Juhiiste

Märgutuli
seisund
tähendus
Otsus - abinõu
Suunatuled vilgub ja piiksub. suuna näitamine roolist vasakul
asuva nupu abil. Paremale : lükata nuppu üles.
Vasakule : lükata nuppu alla.
Esimesed
udutuled põleb. keskkonsoolil olev nupp on all. Käsitsi valimine.
Tuled töötavad vaid siis, kui lähituled põlevad.
Tagumised
udutuled põleb. keskkonsoolil olev nupp on all. Käsitsi valimine. Tuled töötavad vaid siis, kui lähituled
põlevad. Hea nähtavuse korral kustutage udutuled.
Püsikiiruse
hoidja põleb. püsikiiruse hoidja on valitud. Käsitsi valimine.
Teema 3, osa "Nupud roolil".
Vigane lambipirn põleb, ekraanile
ilmub teade. lambipirn on läbi põlenud. Laske pirn ära vahetada.
Teema 8, osa "Lambipirni vahetamine" või pöörduge
CITROËN esindusse
Parkimisabi
tagurdamisel põleb. süsteemi rike. Helisignaal ei tööta.
Laske süsteem kiiresti CITROËN esinduses üle
kontrollida.

37
2
VALMIS SÕIDUK
S
Juhiiste

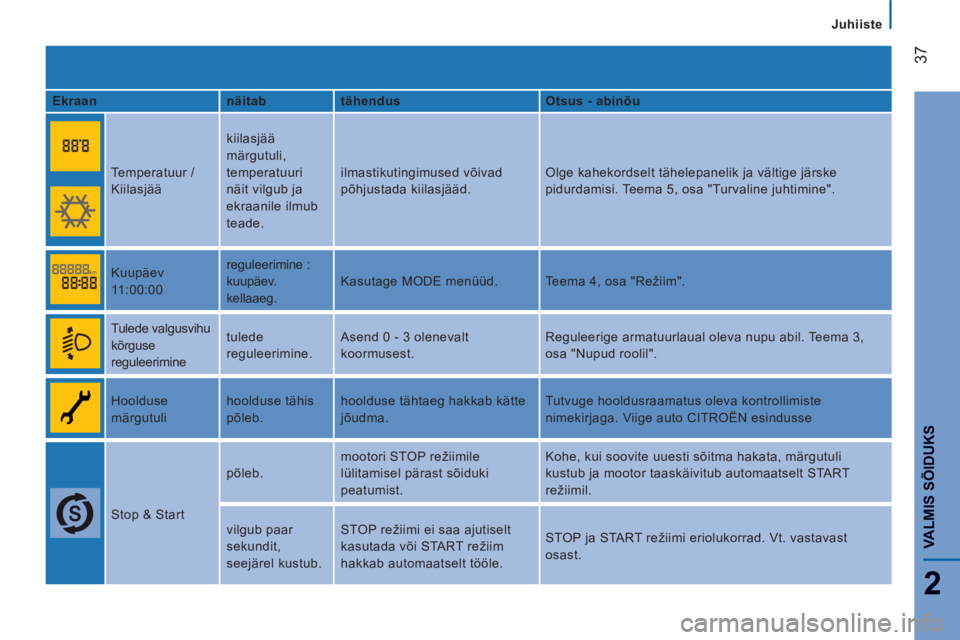

Ekraan
näitab
tähendus
Otsus - abinõu


Temperatuur /
Kiilasjää kiilasjää
märgutuli,
temperatuuri
näit vilgub ja
ekraanile ilmub
teade. ilmastikutingimused võivad
põhjustada kiilasjääd. Olge kahekordselt tähelepanelik ja vältige järske
pidurdamisi. Teema 5, osa "Turvaline juhtimine".

Kuupäev
11:00:00 reguleerimine :
kuupäev.
kellaaeg. Kasutage MODE menüüd. Teema 4, osa "Režiim".



Tulede valgusvihu
kõrguse
reguleerimine tulede
reguleerimine. Asend 0 - 3 olenevalt
koormusest. Reguleerige armatuurlaual oleva nupu abil. Teema 3,
osa "Nupud roolil".

Hoolduse
märgutuli hoolduse tähis
põleb. hoolduse tähtaeg hakkab kätte
jõudma. Tutvuge hooldusraamatus oleva kontrollimiste
nimekirjaga. Viige auto CITROËN esindusse

Stop & Start põleb. mootori STOP režiimile
lülitamisel pärast sõiduki
peatumist. Kohe, kui soovite uuesti sõitma hakata, märgutuli
kustub ja mootor taaskäivitub automaatselt START
režiimil.
vilgub paar
sekundit,
seejärel kustub. STOP režiimi ei saa ajutiselt
kasutada või START režiim
hakkab automaatselt tööle. STOP ja START režiimi eriolukorrad. Vt. vastavast
osast.

38


Juhiiste

KÜTUSETASEME MÕÕDIK

Kütusetaset mõõdetakse iga kord, kui
süütevõti keeratakse asendisse "süüde".
Mõõdik asub asendis :


- F (Full - täispaak) : paak on täis, umbes
90 liitrit.

- E (Empty - tühi) : paak on tühi,
märgutuli põleb pidevalt.

Kui see märgtutuli süttib siledal teel sõites,
siis on paagis veel umbes 11 liitrit kütust.
Lisavarustusena on saadaval erinevate
mahtudega kütusepaake (60 ja 125 liitrit).
JAHUTUSVEDELIKU TEMPERATUUR

Näidikunõel asub C (Cold - külm)
ja H (Hot - kuum) vahel :
normaalne
funktsioneerimine.
Karmides kasutustingimustes või väga
kuumas kliimas sõites võib nõel läheneda
punasele alale.
- oodake mootori jahtumist ja kontrollige
jahutusvedeliku taset ning vajaduse
korral lisage vedelikku. Pidage kinni
järgmistest nõuannetest :
jahutusvedeliku ringlus on rõhu all.
Põletuste vältimiseks keerake kork kaks
keerdu lahti ja laske rõhul langeda.
Kui rõhk on langenud, kontrollige vedeliku
taset, eemaldage kork ja lisage vedelikku.
Kui näidikunõel jääb punasele alale,
pöörduge CITROËN esindusse.
Tutvuge teemaga 7 osas "Tasemed".
Tutvuge teemaga 7 osas "Kütus".
Kui näidikunõel läheb punasesse alasse
või kui märgutuli süttib :


- peatage kohe sõiduk, lülitage süüde
välja. Mootori jahutusventilaator võib
edasi töötada veel umbes 10 minuti
jooksul.
SAASTAMISVASTANE SÜSTEEM

EODB (European On Board Diagnosis)
on Euroopa diagnostikasüsteem, mis
vastab muuhulgas ka järgmistele heitgaasi
koostisosade normidele :


- CO (süsinikmonoksiid),

- HC (põlematu süsivesinik),

- NOx (lämmastikoksiid) või
tahmaosakesed, mida tuvastavad
katalüsaatori otstes asuvad
hapnikuandurid.
Kui tahmafiltri töös
esineb häireid, süttib
näidikul vastav
märgutuli.
On tekkinud katalüsaatori kahjustumise
oht. Laske see CITROËN esinduses üle
kontrollida.
