1
3
ERGONOMIE UND BORDKOMFORT
Belüften
Interne Uhr einstellen
Stellen Sie die Uhrzeit auf dem Bedienfeld ein,
bevor Sie die Zeitschaltuhr zum zeitversetzten
Einschalten der Heizung programmieren. Drücken Sie auf die Taste "set"
und halten Sie sie gedrückt.
Das Display und die Kontrollleuchte
der Uhrzeit leuchten auf.
Betätigen Sie innerhalb von zehn Sekunden
eine der Einstelltasten, bis die genaue
Uhrzeit angezeigt wird:
- ">" um die Uhr vorzustellen,
oder
- "<" um die Uhr zurückzustellen.
Uhrzeit ablesen
Drücken Sie auf die Taste "<"
oder ">" .
Die Kontrollleuchte zum Ablesen
der Uhrzeit schaltet sich ein und
die Uhrzeit wird für die Dauer von
ca. zehn Sekunden angezeigt.
PROGRAMMIERBARE STANDHEIZUNG
Wenn Ihr Fahrzeug mit einer
eigenständigen, programmierbaren
Standheizung ausgerüstet ist, bringt diese
den Motor schrittweise auf eine Temperatur,
bei der er sich leichter starten lässt.
Mit einer integrierten Zeitschaltuhr
lässt sich die Einschaltzeit der Heizung
programmieren. Der Innenraum wird
schneller erwärmt. Anzeige der Uhrzeit
Digitaler Programmierer
Das Bedienfeld der Standheizung befindet
sich neben dem Lenkrad, unter der
Bedientafel der Bedienfelder
MODE . Kontrollleuchte des
Heizungszyklus
Kontrollleuchte zum Einstellen
und Ablesen der Uhrzeit
Anzeige der Nummer des
gewählten Programms
Kontrollleuchte der Belüftung
Tasten zur Einstellung der Uhrzeit
Tasten zur Auswahl des
Programms
Taste zum sofortigen Einschalten
der Heizung
Wenn Sie die Taste gedrückt halten, laufen
die Ziffern schneller durch.
Lassen Sie die Taste
"set" los.
Wenn das Display sich abschaltet, ist die
Uhrzeit gespeichert.
Page 242 of 248
2
Belüften
Heizung sofort einschalten
Überprüfen Sie vor dem Einschalten der
Heizung, ob:
- der Temperaturregler auf "Warmluft"
(rot) steht,
- der Gebläseregler auf "2" steht.
Das Symbol " - -:- - " oder die zuvor
gespeicherte Einschaltzeit und die
dazugehörige Speichernummer
(1, 2 oder 3) werden für die Dauer
von zehn Sekunden angezeigt.
Hinweis: Wenn Sie die anderen
gespeicherten Einschaltzeiten abrufen
möchten, drücken Sie innerhalb von zehn
Sekunden mehrfach auf "set" .
Drücken Sie auf diese Taste.
Das Display und die
Kontrollleuchte für den
Heizungszyklus leuchten auf und
bleiben während der gesamten
Betriebsdauer erleuchtet.
Heizung zeitversetzt einschalten
Die Einschaltzeit kann zwischen einer
Minute und vierundzwanzig Stunden im
Voraus programmiert werden.
Sie können bis zu drei verschiedene
Einschaltzeiten speichern, aber nur eine
Einschaltzeit einprogrammieren.
Hinweis: Wenn die Heizung jeden Tag
zu einer bestimmten Zeit eingeschaltet
werden soll, brauchen Sie jeden Tag nur die
gespeicherte Uhrzeit einzuprogrammieren.
Drücken Sie auf die Taste "set" ,
das Display schaltet sich ein. Drücken Sie innerhalb von zehn
Sekunden die Einstelltasten
"
< " oder ">" , um die gewünschte
Einschaltzeit einzustellen.
Die Programmierung ist gespeichert, wenn
die Einschaltzeit und Speichernummer
(1, 2 oder 3) verschwinden und die
Displaybeleuchtung wieder dunkler wird.
Ab Werk sind bereits Uhrzeiten im
System gespeichert (1 = 6 h; 2 = 16 h;
3 = 22 h). Jede Änderung hebt die zuvor
vorausgewählte Uhrzeit auf und ersetzt diese.
Wird die Batterie abgeklemmt, werden die
ab Werk vorausgewählten Uhrzeiten wieder
hergestellt.
Programmierung löschen
Um die programmierte
Einschaltzeit zu löschen, drücken
Sie kurz auf die Taste "set" .
Die Bildschirmbeleuchtung und
die Speichernummer (1, 2 oder3) erlöschen.
Eine der gespeicherten Einschaltzeiten abrufen
Drücken Sie so oft auf die
Taste "set" , bis die zu der
gewünschten Einschaltzeit
gehörige Speichernummer
erscheint (1, 2 oder 3).
Nach zehn Sekunden verschwindet die
Uhrzeit, bleibt jedoch gespeichert,
während die entsprechenden
Speichernummern (1, 2 oder 3) und das
Display erleuchtet bleiben.
Page 243 of 248
3
3
ERGONOMIE UND BORDKOMFORT
Belüften
Lassen Sie die Standheizung
mindestens einmal im Jahr zu Beginn
des Winters überprüfen. Wartungs- und
Reparaturarbeiten dürfen nur von Vertretern
des CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt durchgeführt
werden.
Verwenden Sie nur Originalersatzteile.
Heizung ausschalten
Im Fall des zeitversetzten Einschaltens der
Heizung, schaltet sich die Heizung automatisch
am Ende der programmierten Betriebsdauer ab.
Was Sie beachten sollten
Um Vergiftungs- und Erstickungsrisiken zu
vermeiden, darf die Standheizung - auch
kurzfristig - nicht in geschlossenen Räumen
wie Garagen oder Werkstätten betrieben
werden, wenn diese nicht über eine
Absaugvorrichtung für Abgase verfügen,
Die Standheizung schaltet sich aus, wenn
die Spannung der Batterie zu schwach
ist, um das Starten des Fahrzeugs zu
gewährleisten.
Die Standheizung wird mit dem Kraftstoff
aus dem Fahrzeugtank versorgt.
Vergewissern Sie sich, dass die
Tankanzeige nicht auf Reserve steht.
Schalten Sie die Standheizung beim Tanken
stets ab, um Brand- oder Explosionsgefahr
zu vermeiden! Parken Sie das Fahrzeug wegen der
Brandgefahr nicht auf entfl ammbarem
Untergrund (trockenes Gras, Laub,
Papier, …)! Die Umgebungstemperatur der
Heizung darf 120°C nicht überschreiten.
Eine höhere Temperatur (z.B. bei
Einbrennlackierung) könnte zu einer
Beschädigung von elektronischen Bauteilen
führen.
Die Standheizung ist mit einem
Wärmebegrenzer, der den Betrieb bei
Überhitzung durch einen Mangel an
Kühlflüssigkeit unterbricht. Prüfen Sie die
Füllstände und füllen gegebenenfalls Sie
Kühlflüssigkeit nach und beachten Sie
dabei die Hinweise in der Rubrik "Kontrollen
- Füllstände". Drücken Sie dann die
Programmwähltaste, bevor Sie die Heizung
wieder einschalten.
Einstellen der Betriebsdauer
Die Betriebsdauer kann auf zwischen 10 und
60 Minuten eingestellt werden.
Drücken Sie die Taste "set" und
halten Sie sie gedrückt.
Drücken Sie gleichzeitig die Taste
"<" oder ">" .
Die Uhrzeit und die
Kontrollleuchte für das Einstellen
der Uhrzeit schalten sich ein.
Drücken Sie erneut die Taste "set" und
halten Sie sie gedrückt.
Drücken Sie erneut und gleichzeitig die
Taste "<" oder ">" .
Die programmierte Betriebsdauer wird
angezeigt und die Kontrollleuchte des
Heizungs- oder Belüftungszyklus blinken.
Stellen Sie die Dauer durch Drücken der
Taste "<" oder ">" ein.
Der Annahme des Speichervorgangs wird
durch das Verschwinden der Dauer auf dem
Display oder durch erneutes Drücken der
Taste "set" bestätigt. Drücken Sie im Fall des
sofortigen Einschaltens drücken
Sie erneut diese Taste, um sie
manuell auszuschalten.
Die Kontrollleuchte für den Heizungszyklus
und das Display erlöschen.
Page 244 of 248
4
Belüften
Zwei unterschiedliche Geräte
Die Standheizung ist ein eigenständiges,
programmierbares Gerät. Schon bevor Sie in
das Fahrzeug einsteigen, sorgt sie für eine
progressive Erhöhung der Motortemperatur
und erleichtert damit das Starten. Auch
die Beheizung des Innenraums und die
Abtaufunktion werden damit unterstützt.
Die zusätzliche Innenraumheizung ist eine
Ergänzung zur Serienausstattung. Sie kann
auch unabhängig vom Motor funktionieren.
Ihre Einschaltzeit kann programmiert
werden.
Page 245 of 248
5
SCHNELLHILFE
8
Transportlösungen
ANHÄNGERKUPPLUNG - OHNE
WERKZEUG AUSBAUBAR
Präsentation
Die Original-Anhängerkupplung kann schnell
und leicht montiert und demontiert werden.
Hierzu ist kein Werkzeug erforderlich. Für die maximale Anhängelast siehe
Rubrik "Technische Daten - Gewichte".
Um sicher mit Anhängerkupplung zu fahren,
siehe Rubrik "Zubehör - Einen Anhänger
ankuppeln".
1. Befestigungshalterung
2. Steckdose
3. Sicherheitsöse
4. Abnehmbare Kupplungskugel
5. Ver-/Entriegelungsrad
6. Schloss mit Schlüssel
7. Etikett, um die Daten des Schlüssels zu notieren. A. Position verriegelt ; das Rad hat Kontakt
mit der Kupplungskugel
(kein Zwischenraum).
B. Position entriegelt ; das Rad hat keinen Kontakt mehr mit der Kupplungskugel
(Zwischenraum ca. 5 mm). Vor jeglicher Verwendung
Prüfen Sie, dass die Kupplungskugel
richtig verriegelt ist, indem Sie die folgenden
Punkte überprüfen:
- die grüne Kennzeichnung des Rads ist auf einer Höhe mit der grünen
Kennzeichnung der Kupplungskugel,
- das Rad hat Kontakt mit der Kupplungskugel,
- das Schloss ist geschlossen und der Schlüssel abgezogen; das Rad kann
nicht mehr betätigt werden,
- die Kupplungskugel darf sich in ihrer Halterung nicht mehr bewegen;
versuchen Sie, sie mit der Hand zu
bewegen.
Während der Verwendung
Entriegeln Sie die Vorrichtung niemals,
solange der Anhänger oder der Lastenträger
auf der Kupplungskugel installiert ist.
Das zulässige Gesamtzuggewicht für das
Fahrzeug darf nicht überschritten werden.
Halten Sie sich an die geltende
Gesetzgebung des Landes, in dem
Sie fahren. Nach der Verwendung
Bei Fahrten ohne Anhänger oder
Lastenträger muss die Kupplungskugel
ausgebaut und der Verschluss in die
Halterung eingefügt werden. Diese
Maßnahme ist besonders wichtig, wenn
die Kupplungskugel die gute Sicht auf
das Kennzeichen oder die Beleuchtung
einschränken könnte.
Page 246 of 248
6
Transportlösungen
Montage der Kupplungskugel
Entfernen Sie den Schutzverschluss der
Befestigungshalterung unter der hinteren
Stoßstange. Führen Sie das Ende der Kupplungskugel
4
in die Halterung 1 ein und schieben Sie
es nach oben; die Verriegelung erfolgt dann
automatisch. Überprüfen Sie, dass der Mechanismus
richtig verriegelt ist (Position
A ).
Schließen Sie das Schloss 6 mit Hilfe des
Schlüssels.
Das Rad 5 macht eine Vierteldrehung
entgegen dem Uhrzeigersinn; achten Sie
darauf, dass Ihre Hand nicht in der Nähe ist. Entfernen Sie immer den Schlüssel. Der
Schlüssel kann nicht abgezogen werden,
wenn das Schloss offen ist.
Befestigen Sie die Kappe auf dem Schloss.
Page 247 of 248
7
SCHNELLHILFE
8
Transportlösungen
Demontage der Kupplungskugel
Entfernen Sie den Stecker des Anhängers
aus der Steckdose 2 der Halterung.
Lösen Sie das verbundene Kabel des
Anhängers aus der Sicherheitsöse 3 der
Halterung.
Lösen Sie den Anhänger aus der
Kupplungskugel.
Bringen Sie die Schutzabdeckung wieder
auf der Kupplungskugel an.
Entfernen Sie die Schutzabdeckung der
Kupplungskugel.
Befestigen Sie den Anhänger auf der
Kupplungskugel.
Befestigen Sie das verbundene Kabel des
Anhängers an der Sicherheitsöse
3 der
Halterung.
Schließen Sie den Stecker der Anhängers
an der Steckdose 2 der Halterung an. Entfernen Sie die Kappe des Schlosses und
drücken Sie sie auf den Schlüsselkopf.
Stecken Sie den Schlüssel in das Schloss
6 .
Öffnen Sie das Schloss mit Hilfe des
Schlüssels.
Page 248 of 248
8
Transportlösungen

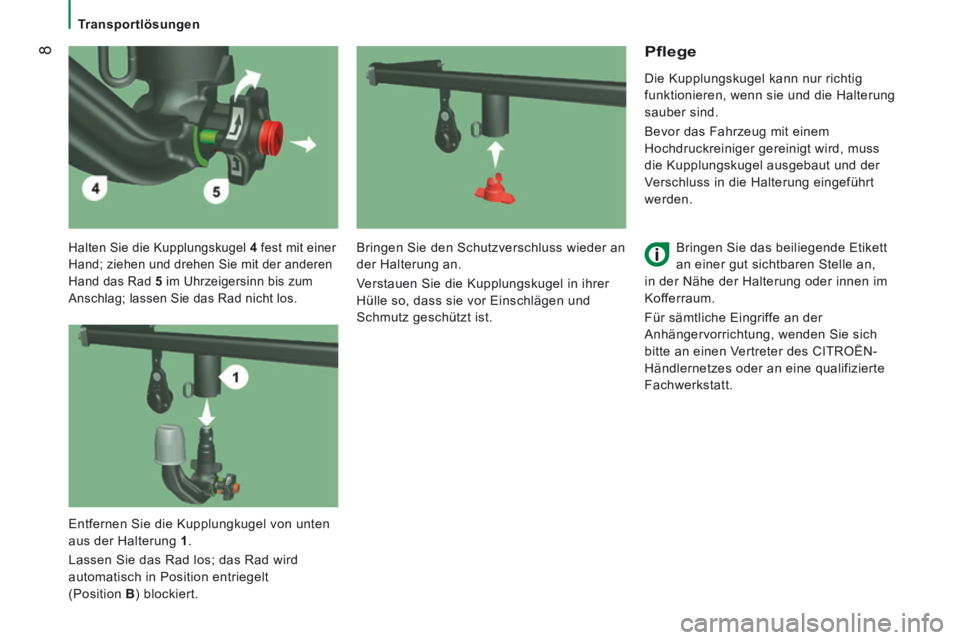

Halten Sie die Kupplungskugel 4 fest mit einer
Hand; ziehen und drehen Sie mit der anderen
Hand das Rad 5 im Uhrzeigersinn bis zum
Anschlag; lassen Sie das Rad nicht los.
Pflege
Die Kupplungskugel kann nur richtig
funktionieren, wenn sie und die Halterung
sauber sind.
Bevor das Fahrzeug mit einem
Hochdruckreiniger gereinigt wird, muss
die Kupplungskugel ausgebaut und der
Verschluss in die Halterung eingeführt
werden.
Bringen Sie das beiliegende Etikett
an einer gut sichtbaren Stelle an,
in der Nähe der Halterung oder innen im
Kofferraum.
Für sämtliche Eingriffe an der
Anhängervorrichtung, wenden Sie sich
bitte an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bringen Sie den Schutzverschluss wieder an
der Halterung an.
Verstauen Sie die Kupplungskugel in ihrer
Hülle so, dass sie vor Einschlägen und
Schmutz geschützt ist.
Entfernen Sie die Kupplungkugel von unten
aus der Halterung 1 .
Lassen Sie das Rad los; das Rad wird
automatisch in Position entriegelt
(Position B ) blockiert.
