Ventilatie
59
3
ERGONOMIE en COMFORT
JUMPER-PAPIER_NL_CHAP03_ERGO ET CONFORT_ED01-2014

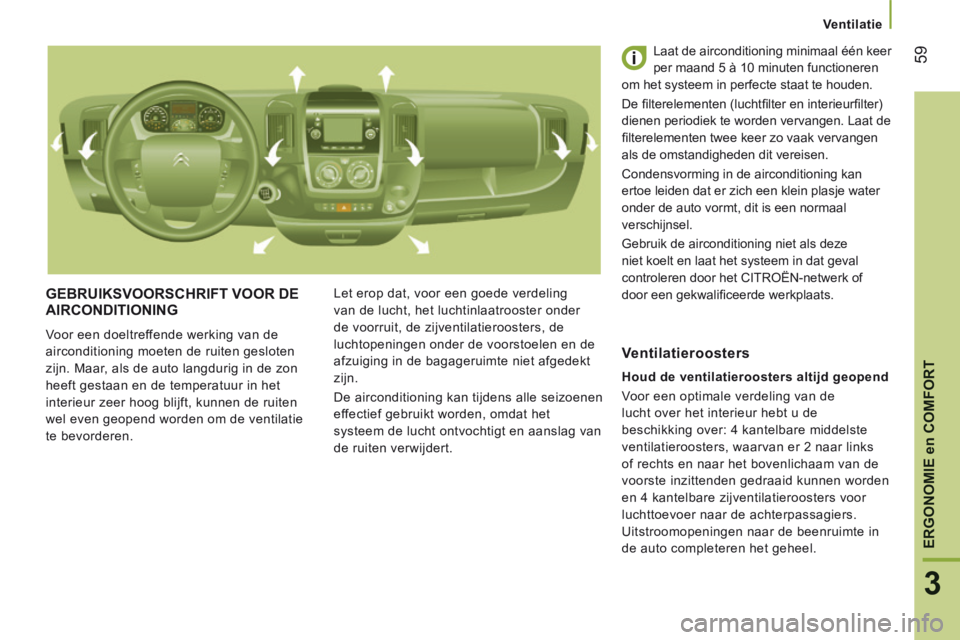

GEBRUIKSVOORSCHRIFT VOOR DE AIRCONDITIONING
Voor een doeltreffende werking van de
airconditioning moeten de ruiten gesloten
zijn. Maar, als de auto langdurig in de zon
heeft gestaan en de temperatuur in het
interieur zeer hoog blijft, kunnen de ruiten
wel even geopend worden om de ventilatie
te bevorderen. Let erop dat, voor een goede verdeling
van de lucht, het luchtinlaatrooster onder
de voorruit, de zijventilatieroosters, de
luchtopeningen onder de voorstoelen en de
afzuiging in de bagageruimte niet afgedekt
zijn.
De airconditioning kan tijdens alle seizoenen
effectief gebruikt worden, omdat het
systeem de lucht ontvochtigt en aanslag van
de ruiten verwijdert. Laat de airconditioning minimaal één keer
per maand 5 à 10 minuten functioneren
om het systeem in perfecte staat te houden.
De fi lterelementen (luchtfi lter en interieurfi lter)
dienen periodiek te worden vervangen. Laat de
fi lterelementen twee keer zo vaak vervangen
als de omstandigheden dit vereisen.
Condensvorming in de airconditioning kan
ertoe leiden dat er zich een klein plasje water
onder de auto vormt, dit is een normaal
verschijnsel.
Gebruik de airconditioning niet als deze
niet koelt en laat het systeem in dat geval
controleren door het CITROËN-netwerk of
door een gekwalifi ceerde werkplaats.
Houd de ventilatieroosters altijd geopend
Voor een optimale verdeling van de
lucht over het interieur hebt u de
beschikking over: 4 kantelbare middelste
ventilatieroosters, waarvan er 2 naar links
of rechts en naar het bovenlichaam van de
voorste inzittenden gedraaid kunnen worden
en 4 kantelbare zijventilatieroosters voor
luchttoevoer naar de achterpassagiers.
Uitstroomopeningen naar de beenruimte in
de auto completeren het geheel.
Ventilatieroosters

Ventilatie
60
JUMPER-PAPIER_NL_CHAP03_ERGO ET CONFORT_ED01-2014

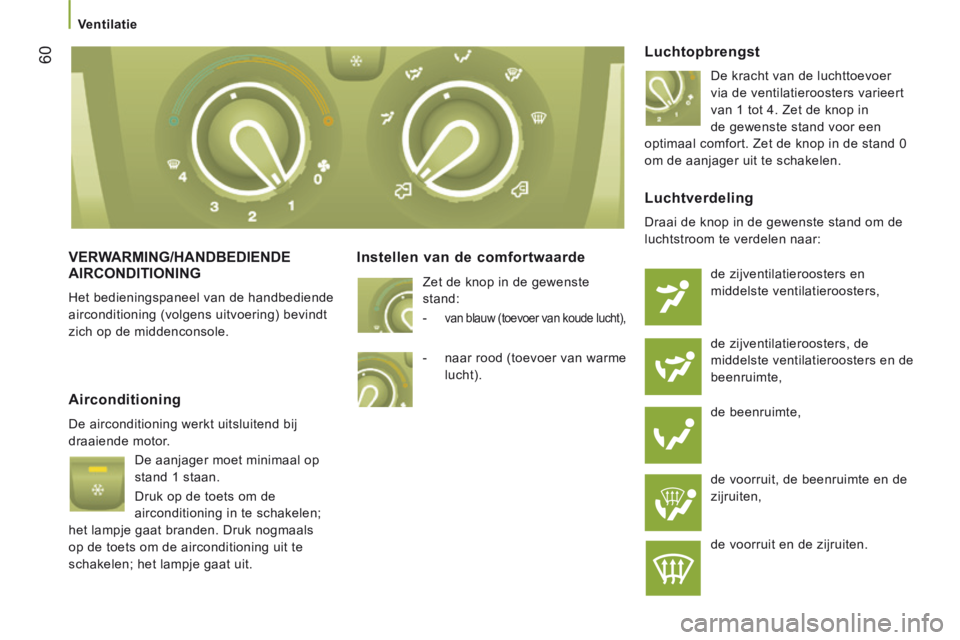

VERWARMING/HANDBEDIENDE AIRCONDITIONING
Het bedieningspaneel van de handbediende
airconditioning (volgens uitvoering) bevindt
zich op de middenconsole.
Instellen van de comfortwaarde
Luchtopbrengst
De kracht van de luchttoevoer
via de ventilatieroosters varieert
van 1 tot 4. Zet de knop in
de gewenste stand voor een
optimaal comfort. Zet de knop in de stand 0
om de aanjager uit te schakelen.
Airconditioning
De airconditioning werkt uitsluitend bij
draaiende motor.
De aanjager moet minimaal op
stand 1 staan.
Druk op de toets om de
airconditioning in te schakelen;
het lampje gaat branden. Druk nogmaals
op de toets om de airconditioning uit te
schakelen; het lampje gaat uit.
Luchtverdeling
Draai de knop in de gewenste stand om de
luchtstroom te verdelen naar:
de zijventilatieroosters en
middelste ventilatieroosters,
de zijventilatieroosters, de
middelste ventilatieroosters en de
beenruimte,
de beenruimte,
de voorruit, de beenruimte en de
zijruiten,
de voorruit en de zijruiten.
Zet de knop in de gewenste
stand:
-
van blauw (toevoer van koude lucht),
- naar rood (toevoer van warme lucht).

Ventilatie
61
3
ERGONOMIE en COMFORT
JUMPER-PAPIER_NL_CHAP03_ERGO ET CONFORT_ED01-2014

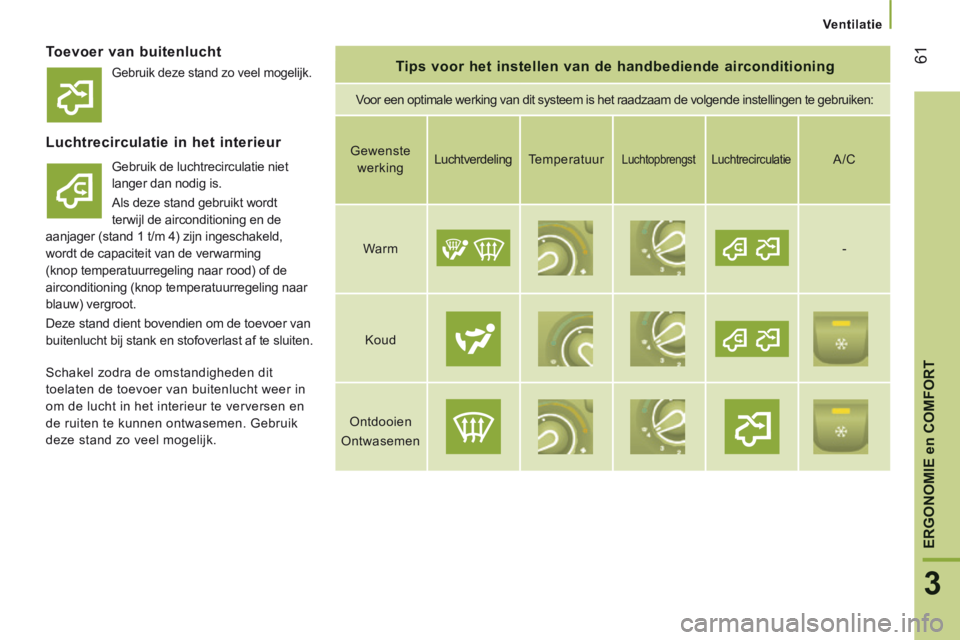

Toevoer van buitenlucht Tips voor het instellen van de handbediende airconditioning
Voor een optimale werking van dit systeem is het raadzaam de volgende ins\
tellingen te gebruiken:
Luchtrecirculatie in het interieur
Gebruik de luchtrecirculatie niet
langer dan nodig is.
Als deze stand gebruikt wordt
terwijl de airconditioning en de
aanjager (stand 1 t/m 4) zijn ingeschakeld,
wordt de capaciteit van de verwarming
(knop temperatuurregeling naar rood) of de
airconditioning (knop temperatuurregeling naar
blauw) vergroot.
Deze stand dient bovendien om de toevoer van
buitenlucht bij stank en stofoverlast af te sluiten. Gewenste
werking Luchtverdeling
Temperatuur Luchtopbrengst Luchtrecirculatie A/C
Warm -
Koud
Ontdooien
Ontwasemen

Schakel zodra de omstandigheden dit
toelaten de toevoer van buitenlucht weer in
om de lucht in het interieur te verversen en
de ruiten te kunnen ontwasemen. Gebruik
deze stand zo veel mogelijk.
Gebruik deze stand zo veel mogelijk.

Ventilatie
62
JUMPER-PAPIER_NL_CHAP03_ERGO ET CONFORT_ED01-2014
AUTOMATISCHE AIRCONDITIONING - CENTRALE REGELING
Het bedieningspaneel van de automatische
airconditioning (volgens uitvoering) bevindt
zich op de middenconsole.
Stand AUTO
Inschakelen van de stand FULL
AUTO : druk op de schakelaar AUTO
om alle functies van het systeem in te
schakelen. Dit wordt bevestigd door
de weergave van FULL AUTO . Dit is de normale
gebruiksstand van de automatische airconditioning.
Stel met de draaiknop om de toets AUTO de
temperatuur naar wens in tussen:
- HI (High tot ≈ 32) en
- LO (Low tot ≈ 16).
Het systeem regelt aan de hand van de
temperatuurinstelling de luchtverdeling, de
luchtopbrengst en de luchttoevoer om het comfort en
de luchtcirculatie in het interieur optimaal te houden.
U hoeft het systeem niet meer zelf bij te
regelen.
Weergave van de instellingen van de
automatische airconditioning op het display.
Instelbare stand AUTO
Als de stand AUTO is geselecteerd,
kunnen verschillende instellingen worden
gewijzigd: luchtverdeling, luchtopbrengst,
airconditioning en luchttoevoer/
luchtrecirculatie.
Op het display wordt in plaats van de melding FULL
AUTO de melding AUTO weergegeven.
Druk nogmaals op deze toets om terug te keren naar
de volautomatische werking. Op het bedieningspaneel
verschijnt in plaats van de melding AUTO de melding
FULL AUTO .
Als na het handmatig instellen het systeem de ingestelde
temperatuur niet kan vasthouden, zal de melding AUTO
knipperen en vervolgens verdwijnen. Druk op AUTO om
terug te keren naar de automatische regeling.
Airconditioning onderbreken
Druk op deze toets om de
werking van de airconditioning te
onderbreken. De sneeuwvlok op
het display verdwijnt.
Volledig uitschakelen
Druk op deze schakelaar om het
systeem uit te schakelen. Het
verklikkerlampje en het display
worden uitgeschakeld.
Bij draaiende motor en ingeschakelde
airconditioning worden dit symbool en de melding
FULL AUTO weergegeven op het display.
De overige aanduidingen zijn afhankelijk van de
instellingen van de gebruiker.

Ventilatie
63
3
ERGONOMIE en COMFORT
JUMPER-PAPIER_NL_CHAP03_ERGO ET CONFORT_ED01-2014
Draaiknop instellen comfortwaarde
De waarde kan worden ingesteld tussen:
- een maximale waarde van 32 in de stand HI (High), waarbij de toegevoerde
lucht wordt opgewarmd.
- een minimale waarde van 16 in de stand LO (Low), waarbij de toegevoerde lucht
wordt afgekoeld.
Luchtverdeling
Druk op deze toetsen (de desbetreffende lampjes
gaan branden) om de luchtstroom te verdelen naar:
de uitstroomopeningen voor het
ontwasemen/ontdooien van de
voorruit en de zijruiten vóór,
de middelste ventilatieroosters en
zijventilatieroosters (borst en hoofd),
de uitstroomopeningen voor en
achter (voetenruimten).
Combineer de toetsen voor een optimale
luchtverdeling.
Luchtopbrengst
Druk herhaaldelijk op deze
toets om de luchtopbrengst te
vergroten (+) of te verkleinen (-).
Toevoer van buitenlucht/luchtrecirculatie in het interieur
Als het verklikkerlampje brandt,
circuleert de lucht in het interieur en is
de toevoer van buitenlucht afgesloten om stank en
stofoverlast in het interieur tegen te gaan. Gebruik
deze stand niet langer dan nodig is.
Druk op de toets om het verklikkerlampje uit
te schakelen en de toevoer van buitenlucht te
hervatten.
Wanneer u op de toets AUTO drukt, wordt de
toevoer van buitenlucht weer ingeschakeld. Deze
stand maakt het mogelijk de lucht in het interieur
te verversen en de ruiten te ontwasemen. Druk
nogmaals op de toets AUTO om de functie FULL
AUTO weer in te schakelen.
Snel ontwasemen/ontdooien
Druk op deze toets om de ruiten
snel condens- en ijsvrij te krijgen.
Het lampje gaat branden.
Het systeem zorgt voor een optimale
regeling van de airconditioning, de
luchtopbrengst en luchttoevoer, de
achterruitverwarming en de luchtverdeling
naar de voorruit en zijruiten.
Schakel wanneer uw auto is voorzien van
een extra verwarming dit systeem uit om
de ruiten snel te kunnen ontwasemen/
ontdooien.
EXTRA VENTILATIE ACHTER
De bediening van dit systeem,
als aanvulling op de standaard
ventilatie in het interieur, bevindt
zich op het onderste gedeelte
van het dashboard, naast het
stuurwiel.
Uitstroom van lucht
Door op deze schakelaar te drukken wordt de lucht
naar buiten geblazen, het lampje gaat branden.
Door opnieuw op de schakelaar te drukken wordt
dit uitgeschakeld en gaat het lampje uit.
Toevoer van buitenlucht
Door op deze schakelaar te drukken wordt de lucht
van buitenaf toegevoerd in het interieur, het lampje
gaat branden. Door opnieuw op de schakelaar te
drukken wordt dit uitgeschakeld en gaat het lampje uit.

Ventilatie
64
JUMPER-PAPIER_NL_CHAP03_ERGO ET CONFORT_ED01-2014

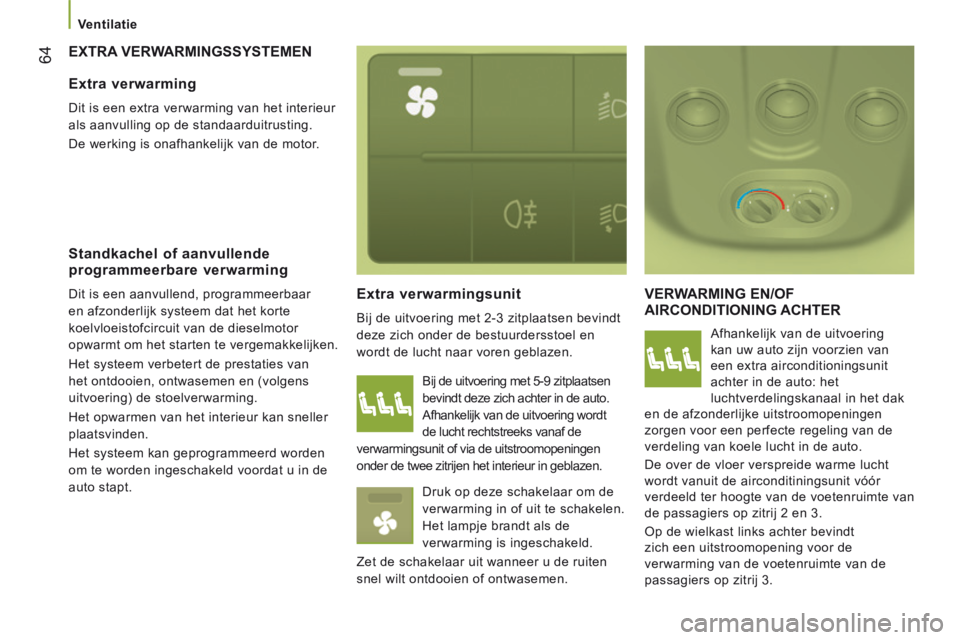

EXTRA VERWARMINGSSYSTEMEN
Extra verwarmingsunit
Bij de uitvoering met 2-3 zitplaatsen bevindt
deze zich onder de bestuurdersstoel en
wordt de lucht naar voren geblazen.
VERWARMING EN/OF AIRCONDITIONING ACHTER
Afhankelijk van de uitvoering
kan uw auto zijn voorzien van
een extra airconditioningsunit
achter in de auto: het
luchtverdelingskanaal in het dak
en de afzonderlijke uitstroomopeningen
zorgen voor een perfecte regeling van de
verdeling van koele lucht in de auto.
De over de vloer verspreide warme lucht
wordt vanuit de airconditiningsunit vóór
verdeeld ter hoogte van de voetenruimte van
de passagiers op zitrij 2 en 3.
Op de wielkast links achter bevindt
zich een uitstroomopening voor de
verwarming van de voetenruimte van de
passagiers op zitrij 3.
Extra verwarming
Dit is een extra verwarming van het interieur
als aanvulling op de standaarduitrusting.
De werking is onafhankelijk van de motor.

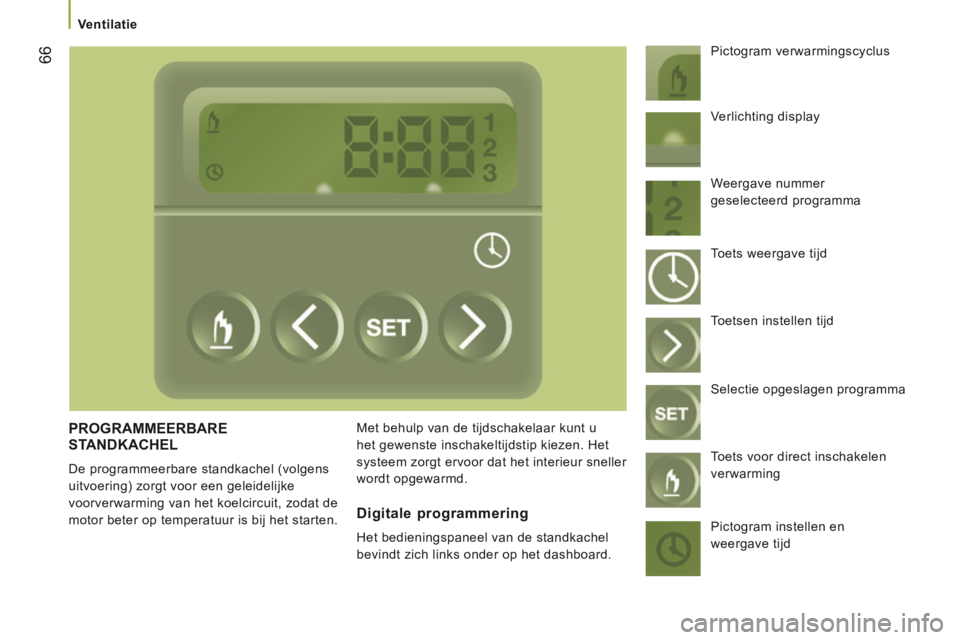

Standkachel of aanvullende programmeerbare verwarming
Dit is een aanvullend, programmeerbaar
en afzonderlijk systeem dat het korte
koelvloeistofcircuit van de dieselmotor
opwarmt om het starten te vergemakkelijken.
Het systeem verbetert de prestaties van
het ontdooien, ontwasemen en (volgens
uitvoering) de stoelverwarming.
Het opwarmen van het interieur kan sneller
plaatsvinden.
Het systeem kan geprogrammeerd worden
om te worden ingeschakeld voordat u in de
auto stapt. Bij de uitvoering met 5-9 zitplaatsen
bevindt deze zich achter in de auto.
Afhankelijk van de uitvoering wordt
de lucht rechtstreeks vanaf de
verwarmingsunit of via de uitstroomopeningen
onder de twee zitrijen het interieur in geblazen.
Druk op deze schakelaar om de
verwarming in of uit te schakelen.
Het lampje brandt als de
verwarming is ingeschakeld.
Zet de schakelaar uit wanneer u de ruiten
snel wilt ontdooien of ontwasemen.

Ventilatie
65
3
ERGONOMIE en COMFORT
JUMPER-PAPIER_NL_CHAP03_ERGO ET CONFORT_ED01-2014
Inschakelen/uitschakelen
Met behulp van deze schakelaar
op het bedieningspaneel uiterst
links op het dashboard kan de
bestuurder de bediening achter in
de auto in- of uitschakelen.
Eén keer indrukken: inschakelen (lampje
brandt).
Twee keer indrukken: uitschakelen (lampje uit). Zet de knop in de stand 0 om de aanjager
uit te schakelen.
Om condens te voorkomen, zorgt een
veiligheidssysteem echter automatisch voor
de ventilatie achter, ook als de schakelaar in
de stand 0 staat.
Luchtopbrengst
De kracht van de luchttoevoer via
de ventilatieroosters varieert van 1
tot 4.
Zet de knop in de gewenste stand voor een
optimaal comfort.
Instellen comfortwaarde
- van blauw (toevoer van koude lucht),
- tot rood (toevoer van warme lucht).
De functie kan worden uitgeschakeld met de schakelaar
OFF van het centrale "Monozone" bedieningspaneel.
Zet de knop in de gewenste stand:

Ventilatie
66
JUMPER-PAPIER_NL_CHAP03_ERGO ET CONFORT_ED01-2014
PROGRAMMEERBARE STANDKACHEL
De programmeerbare standkachel (volgens
uitvoering) zorgt voor een geleidelijke
voorverwarming van het koelcircuit, zodat de
motor beter op temperatuur is bij het starten. Met behulp van de tijdschakelaar kunt u
het gewenste inschakeltijdstip kiezen. Het
systeem zorgt ervoor dat het interieur sneller
wordt opgewarmd. Pictogram verwarmingscyclus
Digitale programmering
Het bedieningspaneel van de standkachel
bevindt zich links onder op het dashboard. Verlichting display
Weergave nummer
geselecteerd programma
Toets weergave tijd
Toetsen instellen tijd
Selectie opgeslagen programma
Toets voor direct inschakelen
verwarming
Pictogram instellen en
weergave tijd

Ventilatie
67
3
ERGONOMIE en COMFORT
JUMPER-PAPIER_NL_CHAP03_ERGO ET CONFORT_ED01-2014

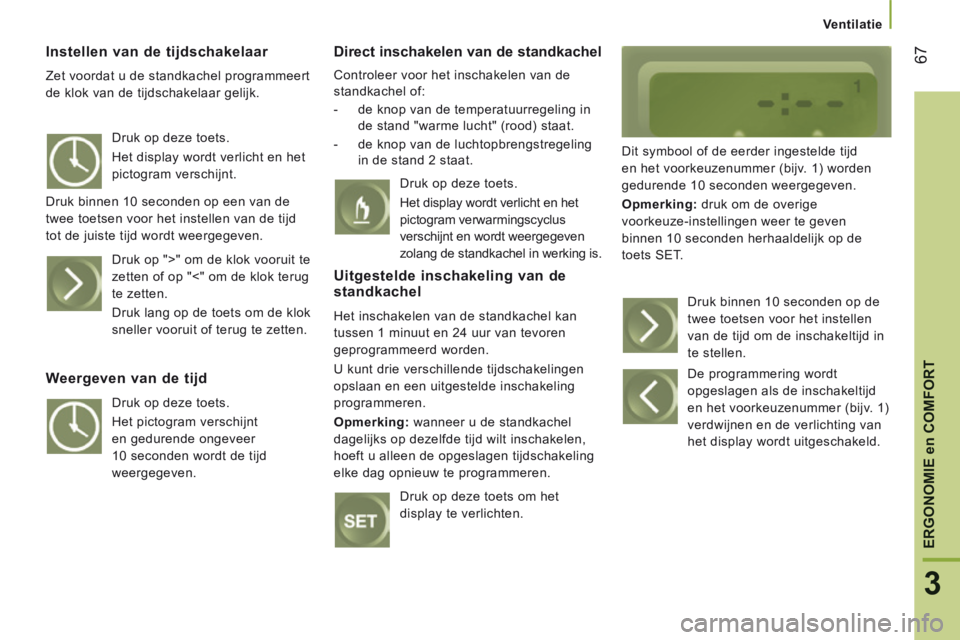

Instellen van de tijdschakelaar
Zet voordat u de standkachel programmeert
de klok van de tijdschakelaar gelijk.
Direct inschakelen van de standkachel
Controleer voor het inschakelen van de
standkachel of:
- de knop van de temperatuurregeling in de stand "warme lucht" (rood) staat.
- de knop van de luchtopbrengstregeling in de stand 2 staat. Dit symbool of de eerder ingestelde tijd
en het voorkeuzenummer (bijv. 1) worden
gedurende 10 seconden weergegeven.
Opmerking: druk om de overige
voorkeuze-instellingen weer te geven
binnen 10 seconden herhaaldelijk op de
toets SET.
Druk op deze toets.
Het display wordt verlicht en het
pictogram verschijnt.
Druk binnen 10 seconden op een van de
twee toetsen voor het instellen van de tijd
tot de juiste tijd wordt weergegeven. Druk op ">" om de klok vooruit te
zetten of op "<" om de klok terug
te zetten.
Druk lang op de toets om de klok
sneller vooruit of terug te zetten.
Weergeven van de tijd
Druk op deze toets.
Het pictogram verschijnt
en gedurende ongeveer
10 seconden wordt de tijd
weergegeven. Druk op deze toets.
Het display wordt verlicht en het
pictogram verwarmingscyclus
verschijnt en wordt weergegeven
zolang de standkachel in werking is.
Uitgestelde inschakeling van de standkachel
Het inschakelen van de standkachel kan
tussen 1 minuut en 24 uur van tevoren
geprogrammeerd worden.
U kunt drie verschillende tijdschakelingen
opslaan en een uitgestelde inschakeling
programmeren.
Opmerking:
wanneer u de standkachel
dagelijks op dezelfde tijd wilt inschakelen,
hoeft u alleen de opgeslagen tijdschakeling
elke dag opnieuw te programmeren.
Druk op deze toets om het
display te verlichten. Druk binnen 10 seconden op de
twee toetsen voor het instellen
van de tijd om de inschakeltijd in
te stellen.
De programmering wordt
opgeslagen als de inschakeltijd
en het voorkeuzenummer (bijv. 1)
verdwijnen en de verlichting van
het display wordt uitgeschakeld.

Ventilatie
68
JUMPER-PAPIER_NL_CHAP03_ERGO ET CONFORT_ED01-2014

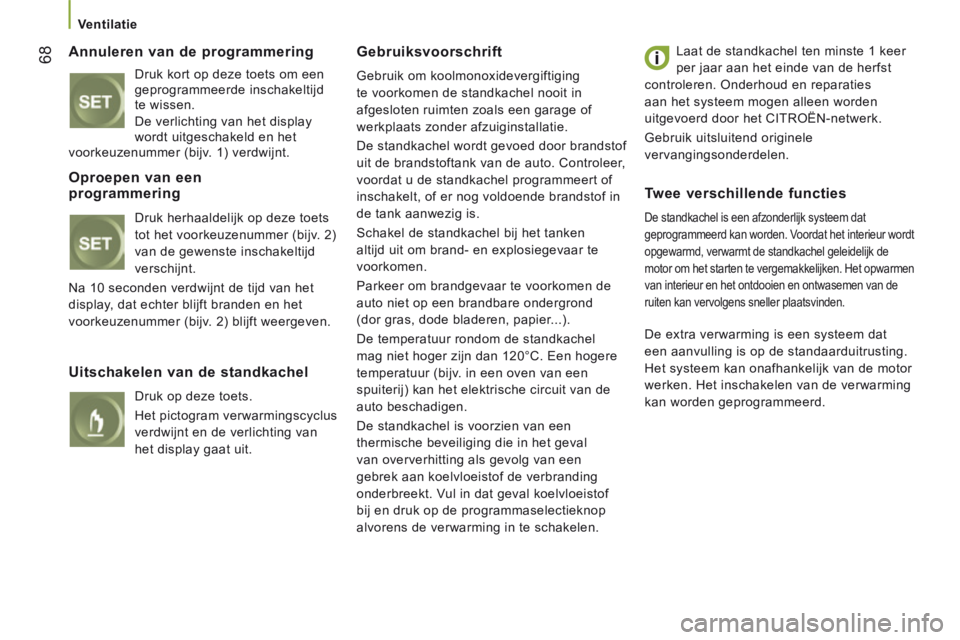

Annuleren van de programmering
Druk kort op deze toets om een
geprogrammeerde inschakeltijd
te wissen.
De verlichting van het display
wordt uitgeschakeld en het
voorkeuzenummer (bijv. 1) verdwijnt.
Gebruiksvoorschrift
Gebruik om koolmonoxidevergiftiging
te voorkomen de standkachel nooit in
afgesloten ruimten zoals een garage of
werkplaats zonder afzuiginstallatie.
De standkachel wordt gevoed door brandstof
uit de brandstoftank van de auto. Controleer,
voordat u de standkachel programmeert of
inschakelt, of er nog voldoende brandstof in
de tank aanwezig is.
Schakel de standkachel bij het tanken
altijd uit om brand- en explosiegevaar te
voorkomen.
Parkeer om brandgevaar te voorkomen de
auto niet op een brandbare ondergrond
(dor gras, dode bladeren, papier...).
De temperatuur rondom de standkachel
mag niet hoger zijn dan 120°C. Een hogere
temperatuur (bijv. in een oven van een
spuiterij) kan het elektrische circuit van de
auto beschadigen.
De standkachel is voorzien van een
thermische beveiliging die in het geval
van oververhitting als gevolg van een
gebrek aan koelvloeistof de verbranding
onderbreekt. Vul in dat geval koelvloeistof
bij en druk op de programmaselectieknop
alvorens de verwarming in te schakelen. Laat de standkachel ten minste 1 keer
per jaar aan het einde van de herfst
controleren. Onderhoud en reparaties
aan het systeem mogen alleen worden
uitgevoerd door het CITROËN-netwerk.
Gebruik uitsluitend originele
vervangingsonderdelen.
Oproepen van een programmering
Druk herhaaldelijk op deze toets
tot het voorkeuzenummer (bijv. 2)
van de gewenste inschakeltijd
verschijnt.
Na 10 seconden verdwijnt de tijd van het
display, dat echter blijft branden en het
voorkeuzenummer (bijv. 2) blijft weergeven.
Uitschakelen van de standkachel
Druk op deze toets.
Het pictogram verwarmingscyclus
verdwijnt en de verlichting van
het display gaat uit.
Twee verschillende functies
De standkachel is een afzonderlijk systeem dat
geprogrammeerd kan worden. Voordat het interieur wordt
opgewarmd, verwarmt de standkachel geleidelijk de
motor om het starten te vergemakkelijken. Het opwarmen
van interieur en het ontdooien en ontwasemen van de
ruiten kan vervolgens sneller plaatsvinden.
De extra verwarming is een systeem dat
een aanvulling is op de standaarduitrusting.
Het systeem kan onafhankelijk van de motor
werken. Het inschakelen van de verwarming
kan worden geprogrammeerd.
