CITROEN JUMPER 2016 Betriebsanleitungen (in German)

169
jumper_de_Chap08_Aide-Rapide_ed01-2015
E

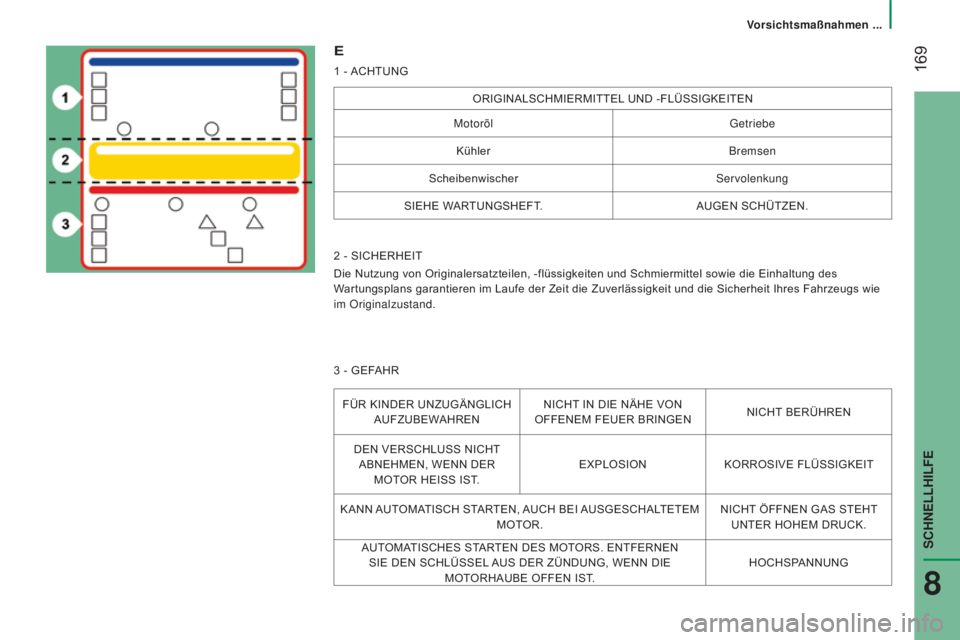

1 - ACHTUNG
ORIGINALSCHMIERMITTEL UND -FLÜSSIGKEITEN
Motoröl Getriebe
Kühler Bremsen
Scheibenwischer Servolenkung
SIEHE WARTUNGSHEFT. AUGEN SCHÜTZEN.
2

- SICHERHEIT
Die Nutzung von Originalersatzteilen, -flüssigkeiten und Schmiermittel sowie die Einhaltung des
Wartungsplans garantieren im Laufe der Zeit die Zuverlässigkeit und die Sicherheit Ihres Fahrzeugs wie
im Originalzustand.
3

- GEFAHR
FÜR KINDER UNZUGÄNGLICH AUFZUBEWAHREN NICHT IN DIE NÄHE VON
OFFENEM FEUER BRINGEN NICHT BERÜHREN
DEN VERSCHLUSS NICHT ABNEHMEN, WENN DER MOTOR HEISS IST. EXPLOSION
KORROSIVE FLÜSSIGKEIT
KANN AUTOMATISCH STARTEN, AUCH BEI AUSGESCHALTETEM MOTOR. NICHT ÖFFNEN GAS STEHT
UNTER HOHEM DRUCK.
AUTOMATISCHES STARTEN DES MOTORS. ENTFERNEN SIE DEN SCHLÜSSEL AUS DER ZÜNDUNG, WENN DIE MOTORHAUBE OFFEN IST. HOCHSPANNUNG
Vorsichtsmaßnahmen ...
SCHNELLHILFE
8

170
jumper_de_Chap08_Aide-Rapide_ed01-2015

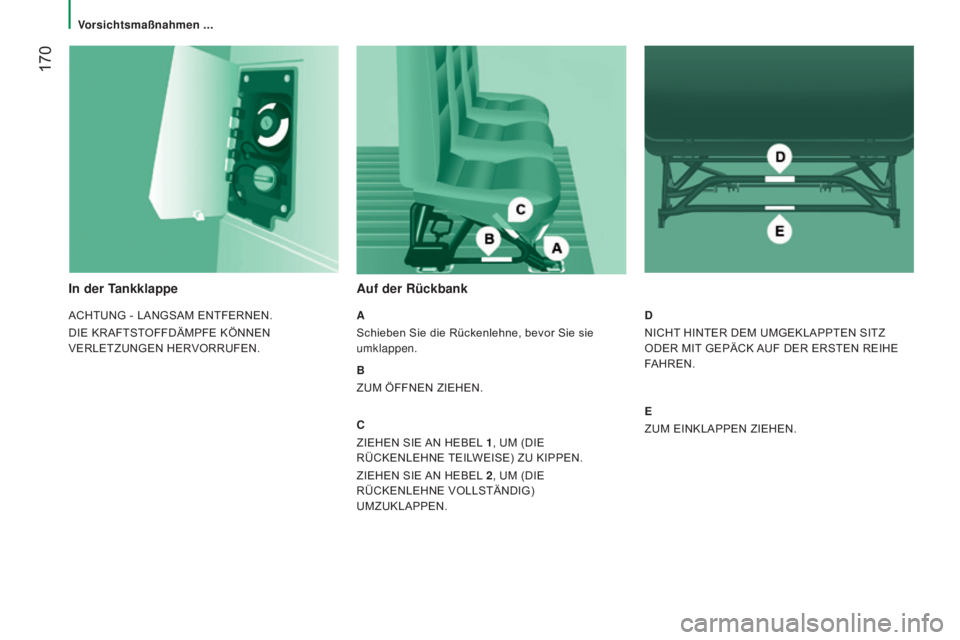

In der Tankklappe
ACHTUNG - LANGSAM ENTFERNEN.
DIE KRAFTSTOFFDÄMPFE KÖNNEN
VERLETZUNGEN HERVORRUFEN.
Auf der Rückbank
A
Schieben Sie die Rückenlehne, bevor Sie sie
umklappen.
B
ZUM ÖFFNEN ZIEHEN.
C
ZIEHEN SIE AN HEBEL 1, UM (DIE
RÜCKENLEHNE TEILWEISE) ZU KIPPEN.
ZIEHEN SIE AN HEBEL 2 , UM (DIE
RÜCKENLEHNE VOLLSTÄNDIG)
UMZUKLAPPEN. D
NICHT HINTER DEM UMGEKLAPPTEN SITZ
ODER MIT GEPÄCK AUF DER ERSTEN REIHE
FAHREN.
E
ZUM EINKLAPPEN ZIEHEN.

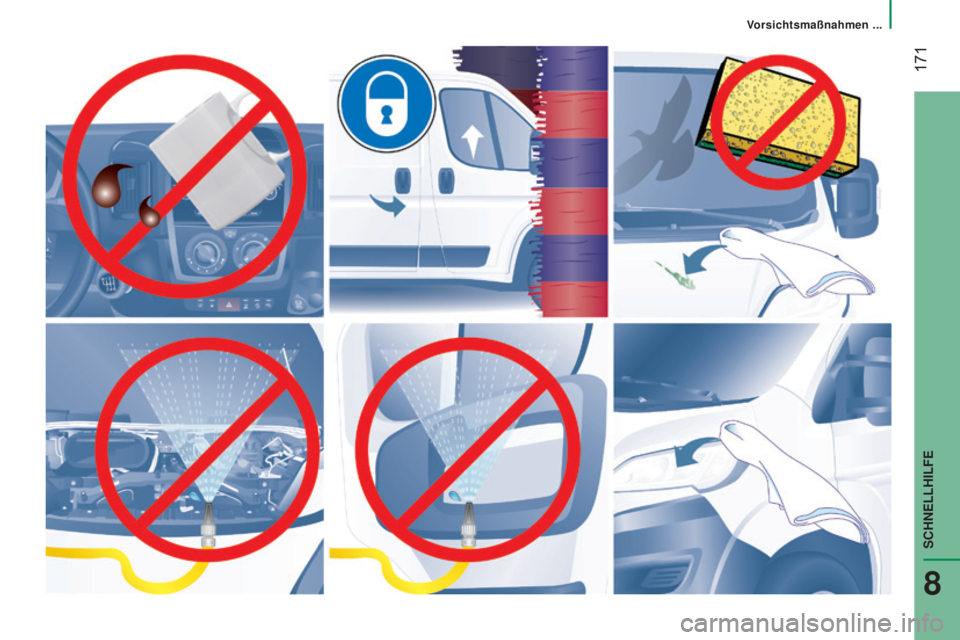

Vorsichtsmaßnahmen ...

171
jumper_de_Chap08_Aide-Rapide_ed01-2015
V
SCHNELLHILFE
8

172
jumper_de_Chap09_Caracteristiques-Techniques_ed01-2015
Fahrzeugabmessungen

173
jumper_de_Chap09_Caracteristiques-Techniques_ed01-2015
ABMESSUNGENDie Abmessungen sind in Millimetern angegeben.
Ihr Fahrzeug ist in 4 Längen (L1..) und 3 Höhen (H1..) erhältlich. Die Abmessungen entnehmen Sie bitte den folgenden Tabellen:
KASTENWAGEN
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
L Länge über alles 4
9635
4135
9986
363
H Höhe über alles 2
254 2 522 2 254 2 522 2 5222
7602
5222
760
A Radstand 3
0003
4504
035
B Vorderachsüberhang 948
C Hinterachsüberhang 1
0151
380
D Breite (mit/ohne Rückspiegel) 2
508 / 2 050
E Spurweite vorne 1
810
F Spurweite hinten 1
790
G Höhe der Ladeschwelle 535
bis 565
I Ladeflächenlänge innen 2
6703
1203
7054
070
J Maximale Ladehöhe innen 1
662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Maximale Innenbreite 1
870
M Maximale Innenbreite zwischen den Radkästen 1
422
Ladevolumen (m
3) 89,5 10 11,5 13 15 15 17
9
TECHNISCHE DATEN
Fahrzeugabmessungen

174
jumper_de_Chap09_Caracteristiques-Techniques_ed01-2015

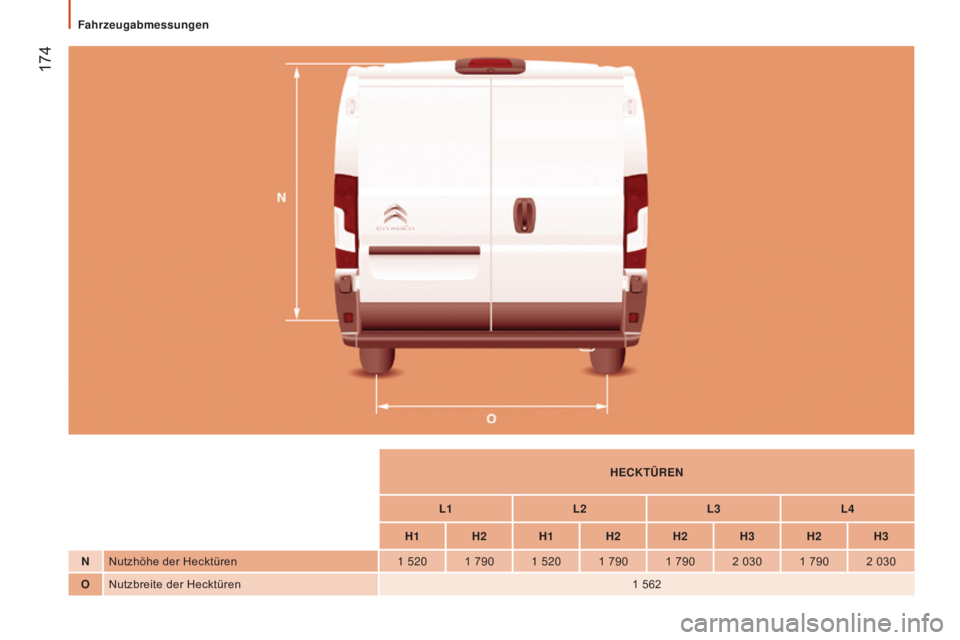

HECKTÜREN
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
N Nutzhöhe der Hecktüren 1

520 1

790 1

520 1

790 1 790 2 030 1 790 2 030
O Nutzbreite der Hecktüren 1
562
Fahrzeugabmessungen

175
jumper_de_Chap09_Caracteristiques-Techniques_ed01-2015
SEITENTÜR
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
pHöhe der seitlichen Schiebetür 1


485 1

755 1

485 1
755
Q Breite der seitlichen Schiebetür 1

075 1
250
9
TECHNISCHE DATEN
Fahrzeugabmessungen

176
jumper_de_Chap09_Caracteristiques-Techniques_ed01-2015
KOMBI
L1H1 L2H2
A 751 8721201 1322
B 1201 174316512193
C - 860 -860
Fahrzeugabmessungen

177
jumper_de_Chap09_Caracteristiques-Techniques_ed01-2015
Kraftstoffqualität für Dieselmotoren
Die Dieselmotoren sind so konzipiert, dass sie mit Biokraftstoffen betrieben werden können, die den aktuellen und künftigen europäischen Normen entsprechen
(Diesel gemäß der Norm EN 590, durch den Mineralölhersteller gemischt mit bis zu 5% Biodiesel gemäß Norm EN 14214). Die Verwendung von Biokraftstoff
B30
ist bei bestimmten Dieselmotoren möglich. Der Einsatz eines solchen Kraftstoffs darf aber nur unter strikter Einhaltung der Angaben im Service-/
Garantieheft erfolgen. Informieren Sie sich zuvor bei einem Vertragspartner von CITROËN oder in einer qualifizierte Fachwerkstatt.

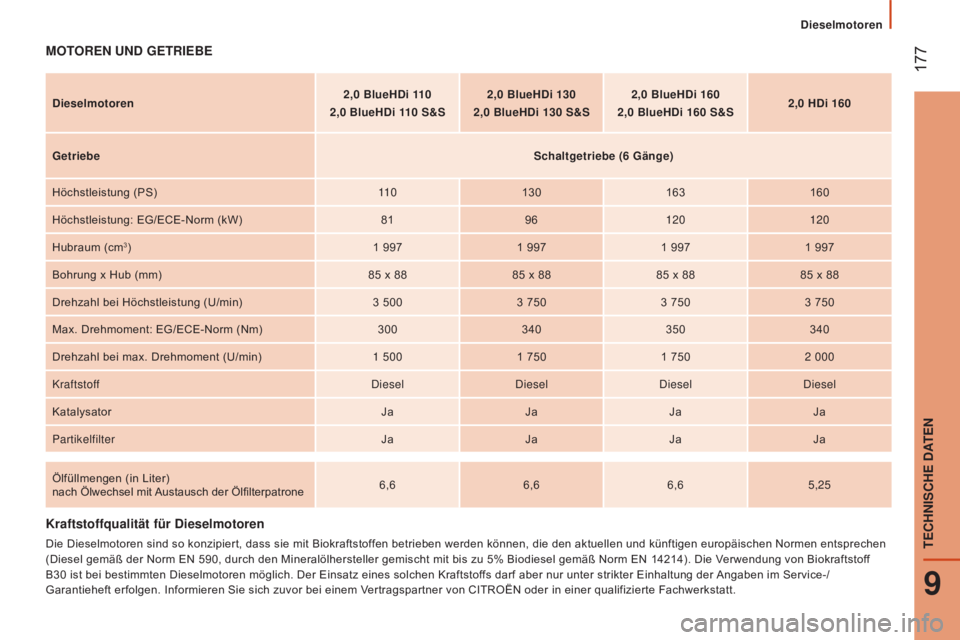

MOTOREN UND GETRIEBE
Dieselmotoren 2,0 BlueHDi 110
2,0 BlueHDi 110 S&S2,0
BlueHDi 130
2,0 BlueHDi 130 S&S2,0
BlueHDi 160
2,0 BlueHDi 160 S&S2,0
HDi 160
Getriebe Schaltgetriebe (6
Gänge)
Höchstleistung (PS) 11 0130 163160
Höchstleistung: EG/ECE-Norm (kW) 8196120 120
Hubraum (cm
3) 1 9971 9971 9971 997
Bohrung x Hub (mm) 85
x 8885
x 8885
x 8885
x 88
Drehzahl bei Höchstleistung (U/min) 3
5003
7503
7503
750
Max. Drehmoment: EG/ECE-Norm (Nm) 300340350340
Drehzahl bei max. Drehmoment (U/min) 1
5001
7501
7502
000
Kraftstoff DieselDieselDieselDiesel
Katalysator JaJaJaJa
Partikelfilter JaJaJaJa
Ölfüllmengen (in Liter)
nach Ölwechsel mit Austausch der Ölfilterpatrone 6,6
6,66,65,25
Dieselmotoren
9
TECHNISCHE DATEN

178
jumper_de_Chap09_Caracteristiques-Techniques_ed01-2015

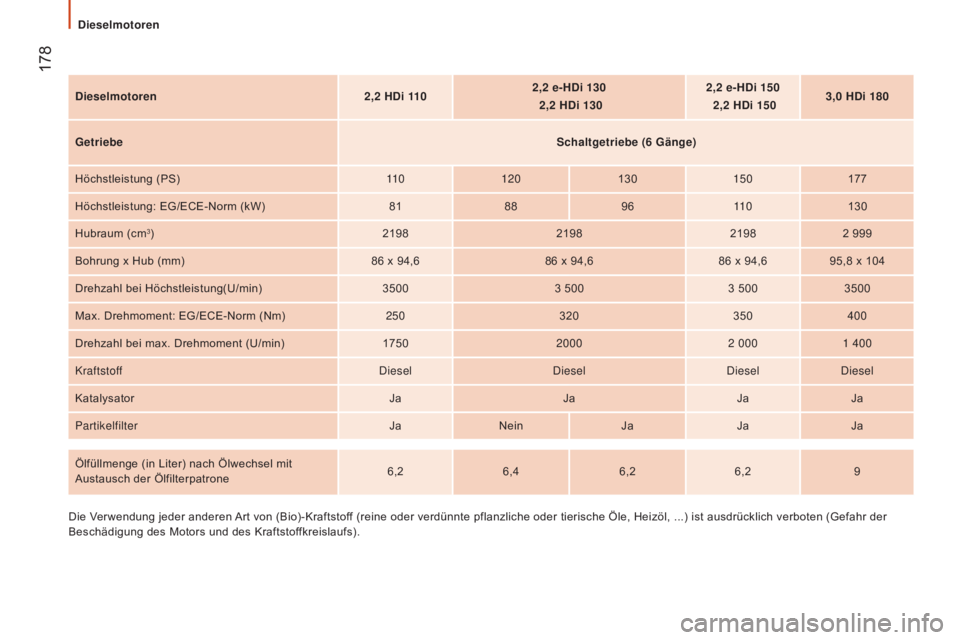

Dieselmotoren2,2 HDi 1102,2 e-HDi 130

2,2
HDi 1302,2
e-HDi 150

2,2
HDi 1503,0
HDi 180
Getriebe Schaltgetriebe (6
Gänge)
Höchstleistung (PS) 11 0120 130150177
Höchstleistung: EG/ECE-Norm (kW) 8188 9611 0 130
Hubraum (cm
3) 2198219821982 999
Bohrung x Hub (mm) 86
x 94,686
x 94,686
x 94,695,8
x 104
Drehzahl bei Höchstleistung(U/min) 35003
5003
5003500
Max. Drehmoment: EG/ECE-Norm (Nm) 250320350400
Drehzahl bei max. Drehmoment (U/min) 175020002
0001
400
Kraftstoff DieselDieselDieselDiesel
Katalysator JaJaJaJa
Partikelfilter JaNein JaJaJa
Ölfüllmenge (in Liter) nach Ölwechsel mit
Austausch der Ölfilterpatrone 6,2
6,4 6,26,2 9
Die Verwendung jeder anderen Art von (Bio)-Kraftstoff (reine oder verdünnte pflanzliche oder tierische Öle, Heizöl, ...) ist ausdrücklich verboten (Gefahr der
Beschädigung des Motors und des Kraftstoffkreislaufs).
Dieselmotoren
