CITROEN JUMPER 2016 InstruktionsbÖcker (in Swedish)

11 9
jumper_sv_Chap05_Securite_ed01-2015

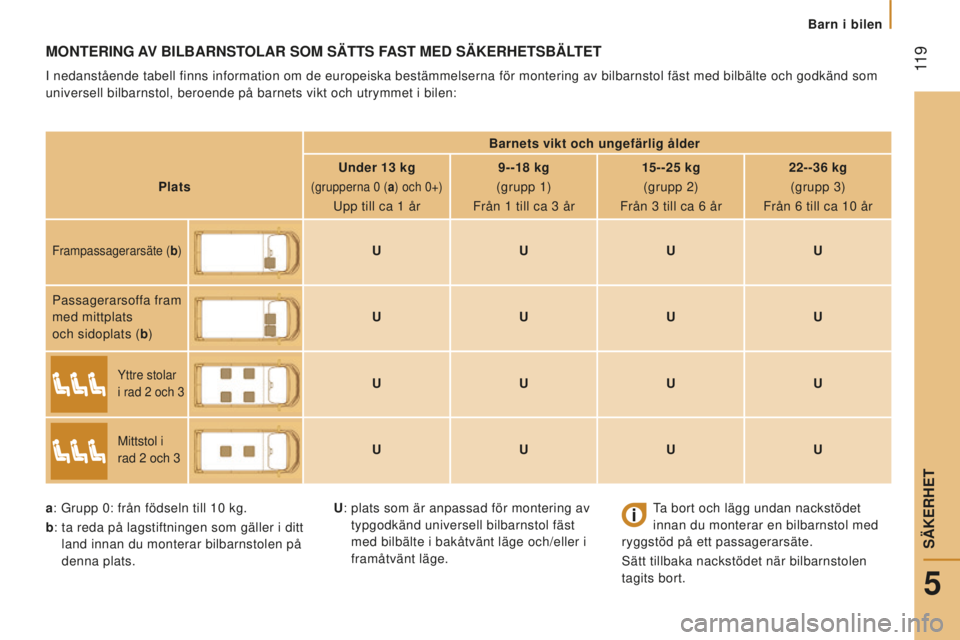

MOnTeRIng AV BIlBARnSTOlAR SOM SÄTTS F AST Med SÄKeRHeTSBÄlTeT
I nedanstående tabell finns information om de europeiska bestämmel\
serna för montering av bilbarnstol fäst med bilbälte och godkänd som
universell bilbarnstol, beroende på barnets vikt och utrymmet i bilen\
:
Barnets vikt och ungefärlig ålder
platsUnder 13
kg

(grupperna 0 (a) och 0+)
Upp till ca 1 år 9--18
kg

(grupp 1)

Från 1 till ca 3 år 15--25
kg

(grupp 2)
Från 3
till ca 6 år 22--36
kg

(grupp 3)
Från 6
till ca 10 år
Frampassagerarsäte (b)U UUU
Passagerarsoffa fram
med mittplats
och sidoplats (b ) U
UUU
Yttre stolar
i rad 2
och 3UUUU
Mittstol i
rad 2
och 3UUUU
a : Grupp 0: från födseln till 10
kg.
b :
ta reda på lagstiftningen som gäller i ditt
land innan du monterar bilbarnstolen på


denna plats. Ta bort och lägg undan nackstödet
innan du monterar en bilbarnstol med
ryggstöd på ett passagerarsäte.
Sätt tillbaka nackstödet när bilbarnstolen
tagits bort.
U
:
plats som är anpassad för montering av
typgodkänd universell bilbarnstol fäst


med bilbälte i bakåtvänt läge och/eller i
framåtvänt läge.
Barn i bilen
5
SÄKERHET

120
jumper_sv_Chap05_Securite_ed01-2015

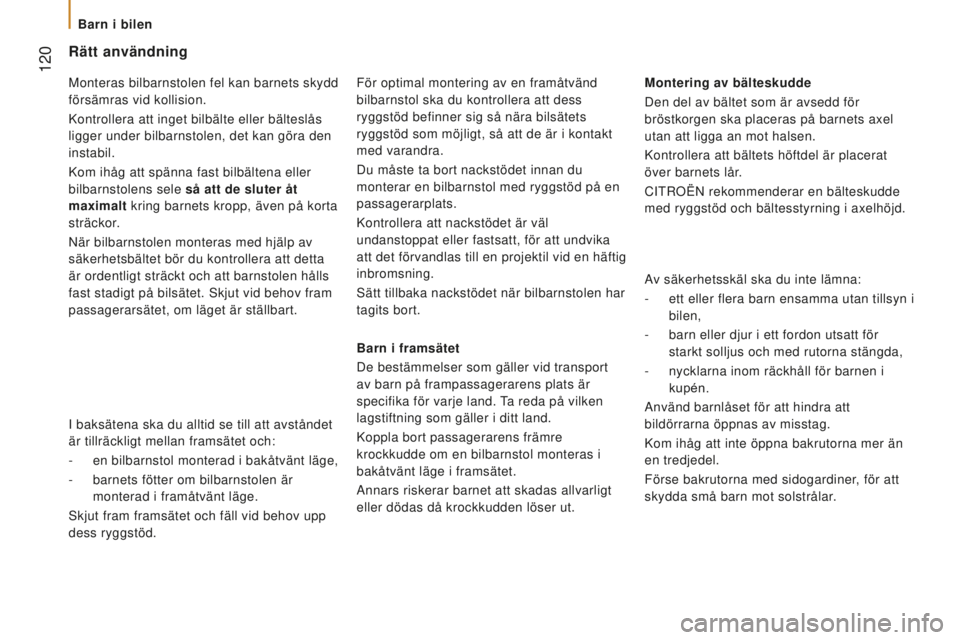

Rätt användning
Barn i framsätet
De bestämmelser som gäller vid transport
av barn på frampassagerarens plats är
specifika för varje land. Ta reda på vilken
lagstiftning som gäller i ditt land.
Koppla bort passagerarens främre
krockkudde om en bilbarnstol monteras i
bakåtvänt läge i framsätet.
Annars riskerar barnet att skadas allvarligt
eller dödas då krockkudden löser ut.Av säkerhetsskäl ska du inte lämna:
-
ett eller flera barn ensamma utan tillsyn i
bilen,
-
barn eller djur i ett fordon utsatt för
starkt solljus och med rutorna stängda,
-
nycklarna inom räckhåll för barnen i
kupén.
Använd barnlåset för att hindra att


bildörrarna öppnas av misstag.
Kom ihåg att inte öppna bakrutorna mer än
en tredjedel.
Förse bakrutorna med sidogardiner, för att
skydda små barn mot solstrålar. Montering av bälteskudde
Den del av bältet som är avsedd för
bröstkorgen ska placeras på barnets axel
utan att ligga an mot halsen.
Kontrollera att bältets höftdel är placerat
över barnets lår.
CITROËN rekommenderar en bälteskudde
med ryggstöd och bältesstyrning i axelhöjd.
För optimal montering av en framåtvänd
bilbarnstol ska du kontrollera att dess
ryggstöd befinner sig så nära bilsätets
ryggstöd som möjligt, så att de är i kontakt
med varandra.
Du måste ta bort nackstödet innan du
monterar en bilbarnstol med ryggstöd på en
passagerarplats.
Kontrollera att nackstödet är väl
undanstoppat eller fastsatt, för att undvika
att det förvandlas till en projektil vid en häftig
inbromsning.
Sätt tillbaka nackstödet när bilbarnstolen har
tagits bort.
I baksätena ska du alltid se till att avståndet
är tillräckligt mellan framsätet och:
-
en bilbarnstol monterad i bakåtvänt läge,
-
barnets fötter om bilbarnstolen är
monterad i framåtvänt läge.
Skjut fram framsätet och fäll vid behov upp


dess ryggstöd. Monteras bilbarnstolen fel kan barnets skydd
försämras vid kollision.
Kontrollera att inget bilbälte eller bälteslås
ligger under bilbarnstolen, det kan göra den
instabil.
Kom ihåg att spänna fast bilbältena eller
bilbarnstolens sele så att de sluter åt
maximalt kring barnets kropp, även på korta
sträckor.
När bilbarnstolen monteras med hjälp av
säkerhetsbältet bör du kontrollera att detta
är ordentligt sträckt och att barnstolen hålls
fast stadigt på bilsätet. Skjut vid behov fram
passagerarsätet, om läget är ställbart.
Barn i bilen

121
jumper_sv_Chap06_Accessoires_ed01-2015
KÖRA Med SlÄp
Värden för tillåtna släpvagnsvikter står
på bilens registreringsbevis och på
tillverkningsskylten.De anges även i handelsdokumentationen. Där kan du ta reda på bilens kapacitet vid
körning med släp, husvagn, båt etc.
Se avsnittet "Tekniska data -
Fordonsidentifiering". Värden för tillåten obromsad
släpvagnsvikt och maximalt kultryck
anges i avsnittet "Tekniska data - Vikter".
6
Transport
TILLBEHÖR

122
jumper_sv_Chap06_Accessoires_ed01-2015

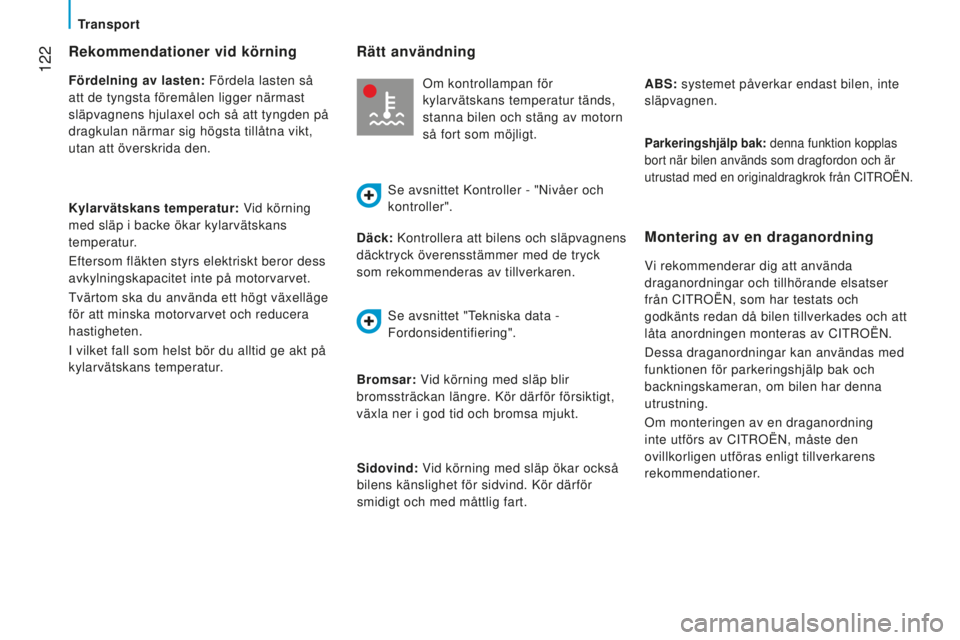

Rekommendationer vid körning
Fördelning av lasten: Fördela lasten så
att de tyngsta föremålen ligger närmast
släpvagnens hjulaxel och så att tyngden på
dragkulan närmar sig högsta tillåtna vikt,
utan att överskrida den.
Kylarvätskans temperatur: Vid körning
med släp i backe ökar kylarvätskans
temperatur.
Eftersom fläkten styrs elektriskt beror dess
avkylningskapacitet inte på motorvarvet.
Tvärtom ska du använda ett högt växelläge
för att minska motorvarvet och reducera
hastigheten.
I vilket fall som helst bör du alltid ge akt på
kylarvätskans temperatur.
däck:
Kontrollera att bilens och släpvagnens
däcktryck överensstämmer med de tryck
som rekommenderas av tillverkaren.
Montering av en draganordning
Vi rekommenderar dig att använda
draganordningar och tillhörande elsatser
från CITROËN, som har testats och
godkänts redan då bilen tillverkades och att
låta anordningen monteras av CITROËN.
Dessa draganordningar kan användas med
funktionen för parkeringshjälp bak och
backningskameran, om bilen har denna
utrustning.
Om monteringen av en draganordning
inte utförs av CITROËN, måste den
ovillkorligen utföras enligt tillverkarens
rekommendationer.
Rätt användning
Om kontrollampan för
kylarvätskans temperatur tänds,
stanna bilen och stäng av motorn
så fort som möjligt.
Se avsnittet Kontroller - "Nivåer och
kontroller".
Bromsar: Vid körning med släp blir
bromssträckan längre. Kör därför försiktigt,
växla ner i god tid och bromsa mjukt. Sidovind: Vid körning med släp ökar också
bilens känslighet för sidvind. Kör därför
smidigt och med måttlig fart. ABS: systemet påverkar endast bilen, inte
släpvagnen.
parkeringshjälp bak: denna funktion kopplas
bort när bilen används som dragfordon och är
utrustad med en originaldragkrok från CITROËN.
Se avsnittet "Tekniska data -
Fordonsidentifiering".
Transport

123
jumper_sv_Chap06_Accessoires_ed01-2015
lASTSySTeM pÃ… TAKeT
I avsnittet "Tekniska data -
Dimensioner" ges ytterligare
information om bilens längd (L1
- L4) och


höjd (H1
- H3).
Maximal last på taket, jämnt fördelad:


150
kg, för
alla versioner, inom gränsen
för bilens högsta tillåtna totalvikt.
Av säkerhetsskäl och för att inte skada
taket måste du ovillkorligen använda ett
lastsystem (lasthållare eller takräcke) som
godkänts för din bil.
Lasthållare får endast monteras på skåpbil,
combi och minibuss med höjden H1 eller H2.

PÃ¥ en minibuss ska du kontrollera att det
finns takklimatanläggning. Lastanordningen måste ovillkorligen sättas
fast i de fästpunkter som finns på bilens
tak: 6, 8
eller 10, beroende på bilens


hjulavstånd.
Följ monteringsanvisningarna och
användningsvillkoren som anges i manualen
som medföljer lastanordningen.
På versionerna med höjden H3
går det

inte att utrusta taken med lastsystem.
Var mycket noggrann med att följa gällande
lagar och andra författningar om max tillåtna
totalmått.
6
Transport
TILLBEHÖR

124
jumper_sv_Chap06_Accessoires_ed01-2015

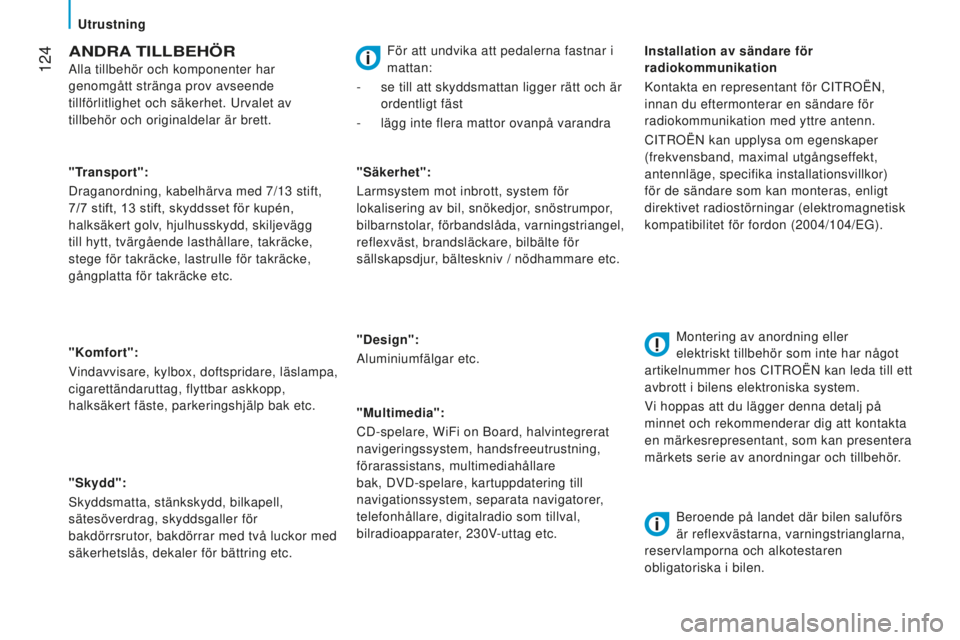

AndRA TIllBeHÖR
Alla tillbehör och komponenter har
genomgått stränga prov avseende
tillförlitlighet och säkerhet. Urvalet av
tillbehör och originaldelar är brett.
"Komfort":
Vindavvisare, kylbox, doftspridare, läslampa,
cigarettändaruttag, flyttbar askkopp,
halksäkert fäste, parkeringshjälp bak etc.
"Skydd":
Skyddsmatta, stänkskydd, bilkapell,
sätesöverdrag, skyddsgaller för
bakdörrsrutor, bakdörrar med två luckor med
säkerhetslås, dekaler för bättring etc."Säkerhet":
Larmsystem mot inbrott, system för
lokalisering av bil, snökedjor, snöstrumpor,
bilbarnstolar, förbandslåda, varningstriangel,
reflexväst, brandsläckare, bilbälte för
sällskapsdjur, bälteskniv / nödhammare etc.
"
design":
Aluminiumfälgar etc.
"Multimedia":
CD-spelare, WiFi on Board, halvintegrerat


navigeringssystem, handsfreeutrustning,
förarassistans, multimediahållare
bak, DVD-spelare, kartuppdatering till
navigationssystem, separata navigatorer,
telefonhållare, digitalradio som tillval,
bilradioapparater, 230V-uttag etc.
"Transport":
Draganordning, kabelhärva med 7/13
stift,


7/7
stift, 13 stift, skyddsset för kupén,


halksäkert golv, hjulhusskydd, skiljevägg
till hytt, tvärgående lasthållare, takräcke,
stege för takräcke, lastrulle för takräcke,
gångplatta för takräcke etc. Installation av sändare för
radiokommunikation
Kontakta en representant för CITROËN,
innan du eftermonterar en sändare för
radiokommunikation med yttre antenn.
CITROËN kan upplysa om egenskaper
(frekvensband, maximal utgångseffekt,
antennläge, specifika installationsvillkor)
för de sändare som kan monteras, enligt
direktivet radiostörningar (elektromagnetisk
kompatibilitet för fordon (2004/104/EG).
Montering av anordning eller
elektriskt tillbehör som inte har något
artikelnummer hos CITROËN kan leda till ett
avbrott i bilens elektroniska system.
Vi hoppas att du lägger denna detalj på
minnet och rekommenderar dig att kontakta
en märkesrepresentant, som kan presentera
märkets serie av anordningar och tillbehör.
Beroende på landet där bilen saluförs
är reflexvästarna, varningstrianglarna,
reservlamporna och alkotestaren
obligatoriska i bilen.
För att undvika att pedalerna fastnar i
mattan:
-
se till att skyddsmattan ligger rätt och är
ordentligt fäst
-
lägg inte flera mattor ovanpå varandra
Utrustning

125
jumper_sv_Chap06_Accessoires_ed01-2015

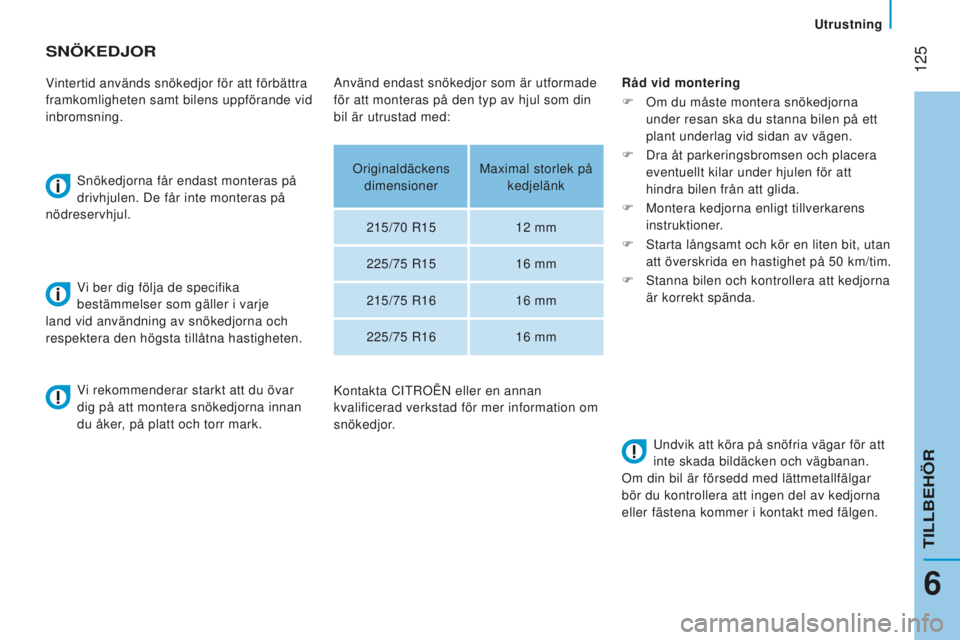

SnÖKedJOR
Vintertid används snökedjor för att förbättra
framkomligheten samt bilens uppförande vid
inbromsning.Snökedjorna får endast monteras på
drivhjulen. De får inte monteras på
nödreservhjul.
Vi ber dig följa de specifika
bestämmelser som gäller i varje
land vid användning av snökedjorna och
respektera den högsta tillåtna hastigheten. Råd vid montering
F
Om du måste montera snökedjorna
under resan ska du stanna bilen på ett


plant underlag vid sidan av vägen.
F
Dra åt parkeringsbromsen och placera
eventuellt kilar under hjulen för att


hindra bilen från att glida.
F
Montera kedjorna enligt tillverkarens
instruktioner

.
F
Starta långsamt och kör en liten bit, utan
att överskrida en hastighet på 50
km/tim.
F
Stanna bilen och kontrollera att kedjorna
är korrekt spända.
V

i rekommenderar starkt att du övar
dig på att montera snökedjorna innan
du åker, på platt och torr mark.
Undvik att köra på snöfria vägar för att
inte skada bildäcken och vägbanan.
Om din bil är försedd med lättmetallfälgar
bör du kontrollera att ingen del av kedjorna
eller fästena kommer i kontakt med fälgen.
Använd endast snökedjor som är utformade
för att monteras på den typ av hjul som din
bil är utrustad med:
Originaldäckens dimensioner Maximal storlek på
kedjelänk
215/70
R15 12 mm
225/75
R15 16 mm
215/75
R16 16 mm
225/75
R16 16 mm
Kontakta CITROËN eller en annan


kvalificerad verkstad för mer information om
snökedjor.
Utrustning
6
TILLBEHÖR

126
jumper_sv_Chap07_Verifications_ed01-2015

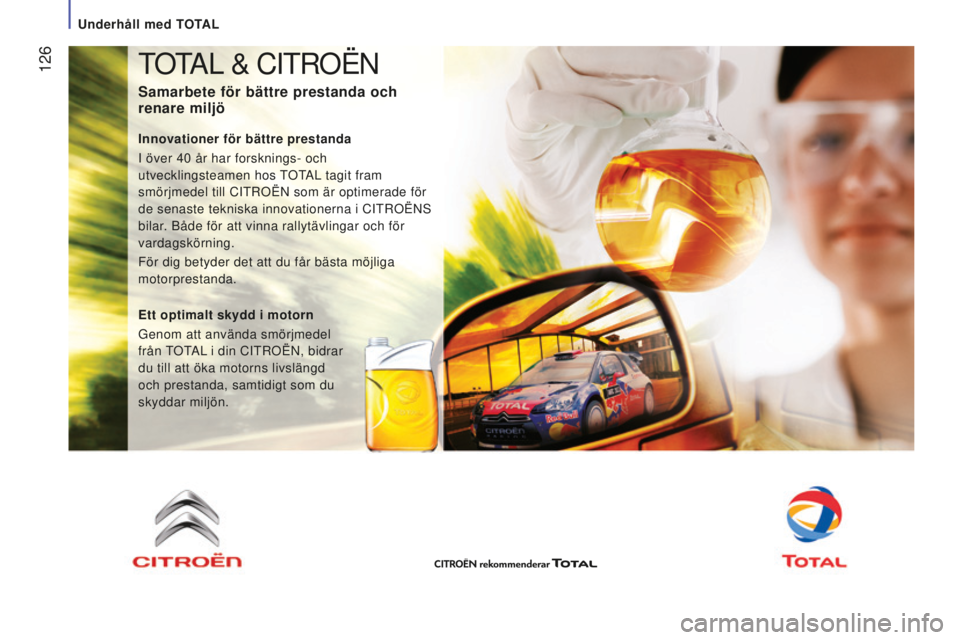

TOTAL & CITROËN
Samarbete för bättre prestanda och
renare miljö
Innovationer för bättre prestanda
I över 40
Ã¥r har forsknings- och

utvecklingsteamen hos TOTAL tagit fram
smörjmedel till CITROËN som är optimerade för
de senaste tekniska innovationerna i CITROËNS
bilar. Både för att vinna rallytävlingar och för
vardagskörning.
För dig betyder det att du får bästa möjliga
motorprestanda.
ett optimalt skydd i motorn
Genom att använda smörjmedel
från
TOTAL i din CITROËN, bidrar
du till att öka motorns livslängd
och prestanda, samtidigt som du
skyddar miljön.
Underhåll med TOTAL

127
jumper_sv_Chap07_Verifications_ed01-2015

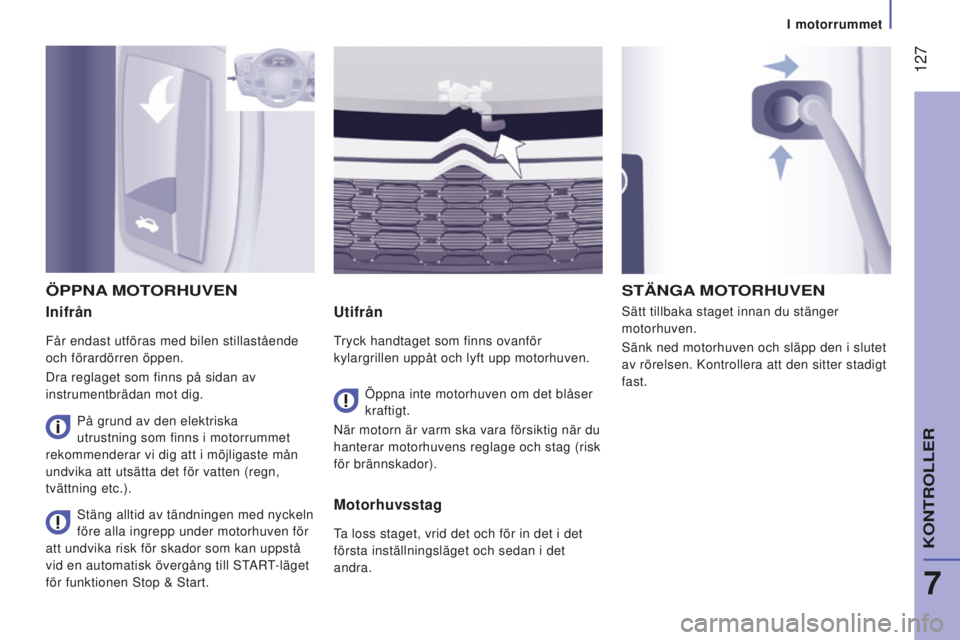

Inifrån
Får endast utföras med bilen stillastående
och förardörren öppen.
Dra reglaget som finns på sidan av
instrumentbrädan mot dig.
Utifrån
Tryck handtaget som finns ovanför
kylargrillen uppåt och lyft upp motorhuven.Sätt tillbaka staget innan du stänger
motorhuven.
Sänk ned motorhuven och släpp den i slutet
av rörelsen. Kontrollera att den sitter stadigt
fast.
ÖppnA MOT
ORHUVen
Öppna inte motorhuven om det blåser
kraftigt.
När motorn är varm ska vara försiktig när du
hanterar motorhuvens reglage och stag (risk
för brännskador).
Stäng alltid av tändningen med nyckeln
före alla ingrepp under motorhuven för
att undvika risk för skador som kan uppstå
vid en automatisk övergång till START-läget
för funktionen Stop & Start.
STÄngA MOT ORHUVen
Motorhuvsstag
Ta loss staget, vrid det och för in det i det
första inställningsläget och sedan i det
andra.
PÃ¥ grund av den elektriska
utrustning som finns i motorrummet
rekommenderar vi dig att i möjligaste mån
undvika att utsätta det för vatten (regn,
tvättning etc.).
7
I motorrummet
KONTROLLER

128
jumper_sv_Chap07_Verifications_ed01-2015

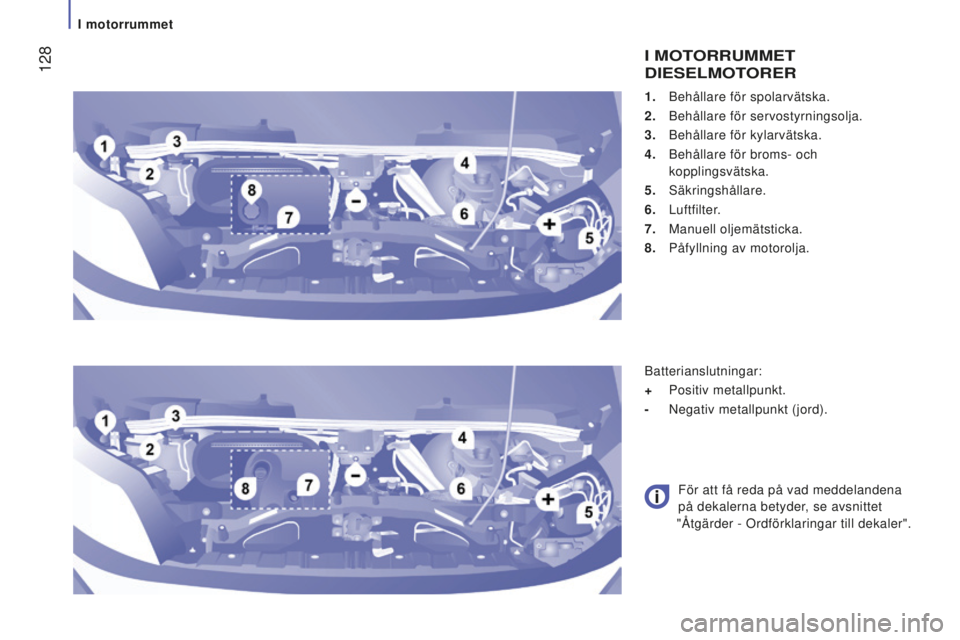

1. Behållare för spolarvätska.
2.
Behållare för servostyrningsolja.
3.
Behållare för kylarvätska.
4.
Behållare för broms- och
kopplingsvätska.
5.
Säkringshållare.
6.
Luftfilter

.
7.
Manuell oljemätsticka.
8.
PÃ¥fyllning av motorolja.
I MOTORRUMMeT
dIeSelMOT
OR
eR
Batterianslutningar:
+
Positiv metallpunkt.
-
Negativ metallpunkt (jord).
För att få reda på vad meddelandena
på dekalerna betyder

, se avsnittet
"Åtgärder - Ordförklaringar till dekaler".
I motorrummet
