CITROEN JUMPER 2016 Libretti Di Uso E manutenzione (in Italian)

89
jumper_it_Chap04_Technologie-a-bord_ed01-2015

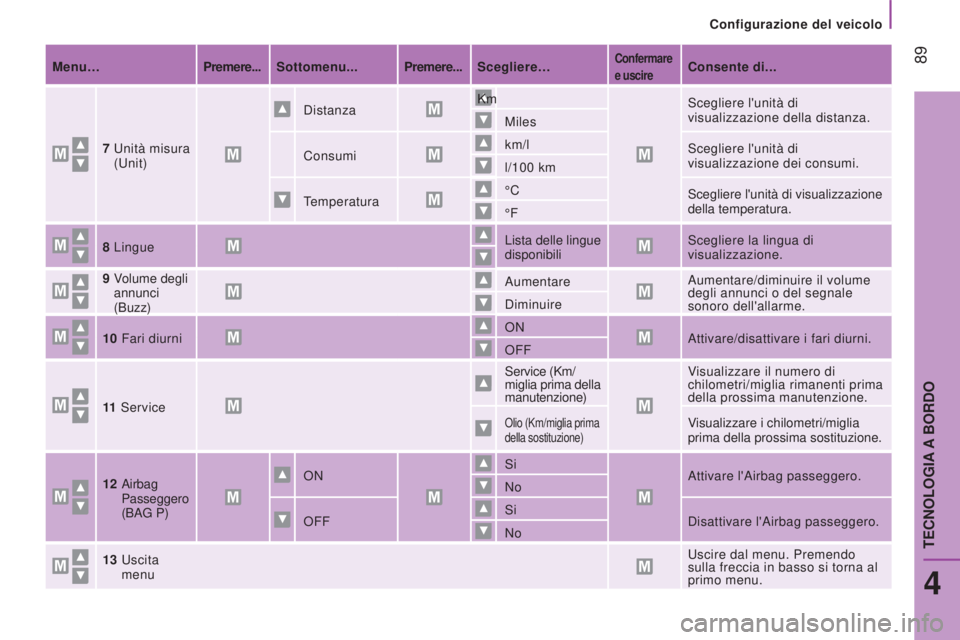

Menu…Premere...Sottomenu... Premere...Scegliere…Confermare
e uscireConsente di...
7

Unità misura
(Unit) Distanza
Km
Scegliere l'unità di
visualizzazione della distanza.
Miles
Consumi km/l
Scegliere l'unità di
visualizzazione dei consumi.
l/100

km
Temperatura °C
Scegliere l'unità di visualizzazione
della temperatura.
°F
8

Lingue Lista delle lingue
disponibiliScegliere la lingua di


visualizzazione.
9

Volume degli
annunci
(Buzz) Aumentare
Aumentare/diminuire il volume
degli annunci o del segnale
sonoro dell'allarme.
Diminuire
10

Fari diurni ON
Attivare/disattivare i fari diurni.
OFF
11
Service Service (Km/
miglia prima della


manutenzione) Visualizzare il numero di
chilometri/miglia rimanenti prima
della prossima manutenzione.
Olio (Km/miglia prima
della sostituzione)Visualizzare i chilometri/miglia
prima della prossima sostituzione.
12

Airbag
Passeggero
(BAG P) ON
Si
Attivare l'Airbag passeggero.
No
OFF Si
Disattivare l'Airbag passeggero.
No
13

Uscita
menu Uscire dal menu. Premendo
sulla freccia in basso si torna al
primo menu.
Configurazione del veicolo
4
TECNOLOGIA A BORDO

90
jumper_it_Chap04_Technologie-a-bord_ed01-2015

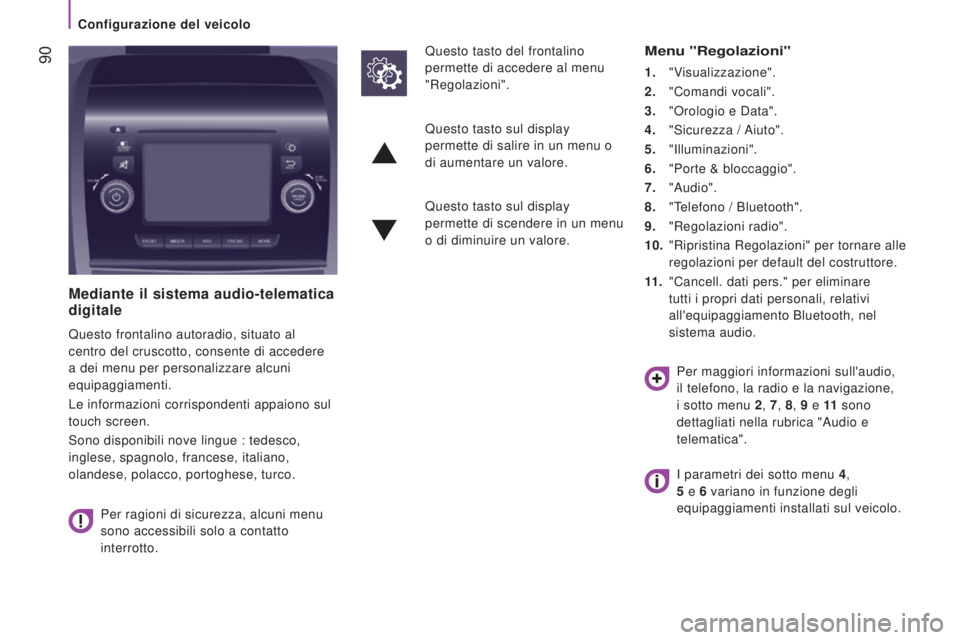

Mediante il sistema audio-telematica
digitale
Questo frontalino autoradio, situato al
centro del cruscotto, consente di accedere
a dei menu per personalizzare alcuni
equipaggiamenti.
Le informazioni corrispondenti appaiono sul
touch screen.
Sono disponibili nove lingue : tedesco,
inglese, spagnolo, francese, italiano,
olandese, polacco, portoghese, turco.Per ragioni di sicurezza, alcuni menu
sono accessibili solo a contatto
interrotto. Questo tasto del frontalino
permette di accedere al menu
"Regolazioni".
Menu "Regolazioni"
1. "Visualizzazione".
2.
"Comandi vocali".
3.


"Orologio e Data".
4.


"Sicurezza
/ Aiuto".
5.
"Illuminazioni".
6.

"Porte & bloccaggio".
7.

"Audio".
8.

"T
elefono / Bluetooth".
9.

"Regolazioni radio".
10.


"Ripristina Regolazioni" per tornare alle

regolazioni per default del costruttore.
11 .
"Cancell. dati pers." per eliminare


tutti i propri dati personali, relativi
all'equipaggiamento Bluetooth, nel
sistema audio.
Questo tasto sul display
permette di salire in un menu o
di aumentare un valore.
Questo tasto sul display
permette di scendere in un menu
o di diminuire un valore.
Per maggiori informazioni sull'audio,
il telefono, la radio e la navigazione,
i sotto menu 2, 7, 8, 9

e 11 sono


dettagliati nella rubrica "Audio e
telematica".
I parametri dei sotto menu 4 ,
5

e 6


variano in funzione degli

equipaggiamenti installati sul veicolo.
Configurazione del veicolo

91
jumper_it_Chap04_Technologie-a-bord_ed01-2015

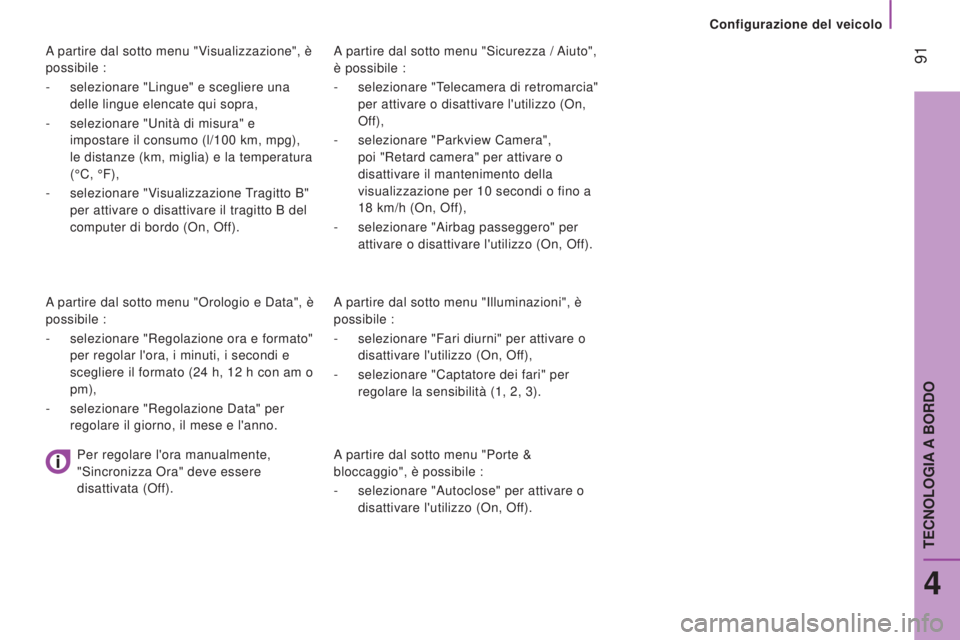

A partire dal sotto menu "Sicurezza / Aiuto",
è possibile :
-
selezionare "T
elecamera di retromarcia"
per attivare o disattivare l'utilizzo (On,
Off),
-

selezionare "Parkview Camera",

poi "Retard camera" per attivare o
disattivare il mantenimento della
visualizzazione per 10
secondi o fino a
18
km/h (On, Off),
-

selezionare "Airbag passeggero" per

attivare o disattivare l'utilizzo (On, Off).
A partire dal sotto menu "Illuminazioni", è
possibile :
-

selezionare "Fari diurni" per attivare o

disattivare l'utilizzo (On, Off),
-

selezionare "Captatore dei fari" per

regolare la sensibilità (1, 2, 3).
A partire dal sotto menu "Porte &
bloccaggio", è possibile :
-

selezionare "Autoclose" per attivare o

disattivare l'utilizzo (On, Off).
A partire dal sotto menu "Visualizzazione", è
possibile :
-

selezionare "Lingue" e scegliere una


delle lingue elencate qui sopra,
-

selezionare "Unità di misura" e


impostare il consumo (l/100

km, mpg),
le distanze (km, miglia) e la temperatura
(°C, °F),
-

selezionare "V

isualizzazione Tragitto B"
per attivare o disattivare il tragitto B del
computer di bordo (On, Off).
A partire dal sotto menu "Orologio e Data", è
possibile :
-

selezionare "Regolazione ora e formato"


per regolar l'ora, i minuti, i secondi e
scegliere il formato (24

h, 12

h con am o
pm),
-

selezionare "Regolazione Data" per


regolare il giorno, il mese e l'anno.
Per regolare l'ora manualmente,
"Sincronizza Ora" deve essere
disattivata (Off).
Configurazione del veicolo
4
TECNOLOGIA A BORDO

92
jumper_it_Chap04_Technologie-a-bord_ed01-2015

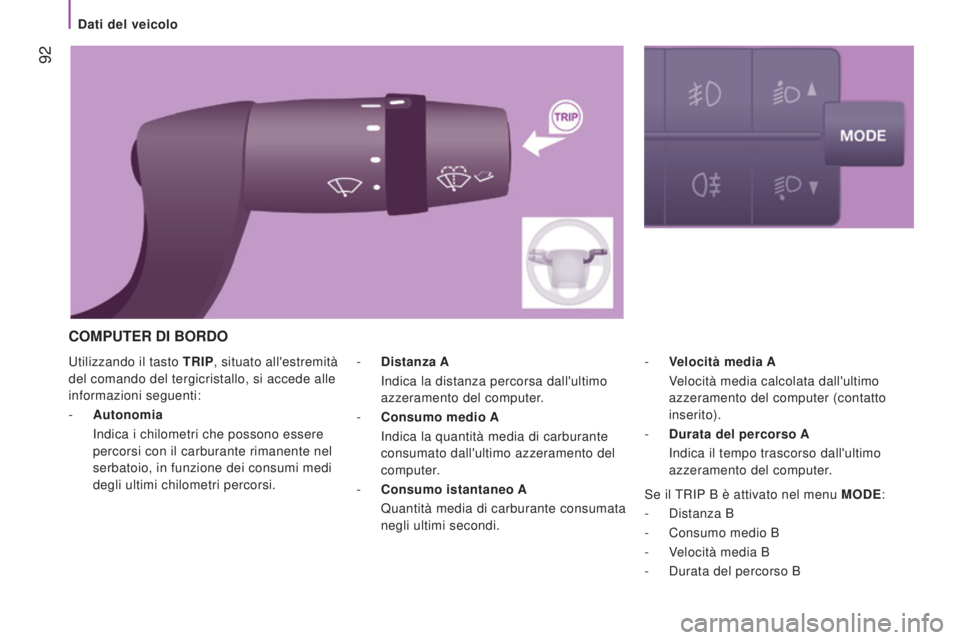

Utilizzando il tasto TRIP, situato all'estremità
del comando del tergicristallo, si accede alle
informazioni seguenti:
-
Autonomia

Indica i chilometri che possono essere


percorsi con il carburante rimanente nel
serbatoio, in funzione dei consumi medi
degli ultimi chilometri percorsi. -
V elocità media A

V

elocità media calcolata dall'ultimo
azzeramento del computer (contatto
inserito).
-

Durata del percorso
A
Indica il tempo trascorso dall'ultimo


azzeramento del computer.
-
Distanza A

Indica la distanza percorsa dall'ultimo


azzeramento del computer.
-

Consumo
medio A
Indica la quantità media di carburante


consumato dall'ultimo azzeramento del
computer.
-

Consumo
istantaneo A
Quantità media di carburante consumata


negli ultimi secondi.
COMPUTER DI BORDO
Se il TRIP B è attivato nel menu MODE:
-

Distanza B
-


Consumo medio B
-


V
elocità media B
-

Durata del percorso B
Dati del veicolo

93
jumper_it_Chap04_Technologie-a-bord_ed01-2015

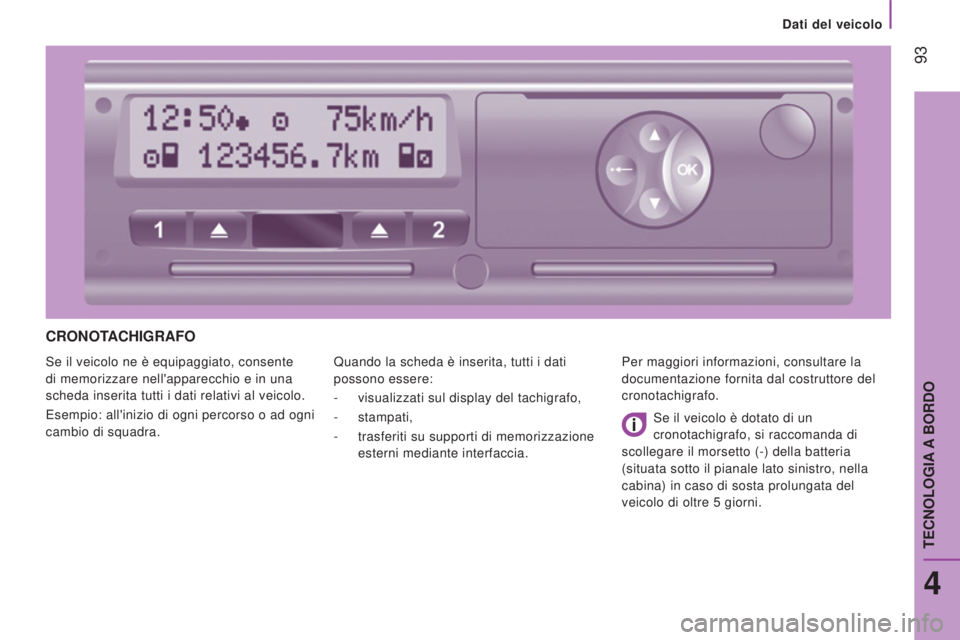

CRONOTACHIGRAFO
Se il veicolo ne è equipaggiato, consente
di memorizzare nell'apparecchio e in una
scheda inserita tutti i dati relativi al veicolo.
Esempio: all'inizio di ogni percorso o ad ogni
cambio di squadra.Quando la scheda è inserita, tutti i dati
possono essere:
-
visualizzati sul display del tachigrafo,
-


stampati,
-
trasferiti su supporti di memorizzazione


esterni mediante interfaccia. Per maggiori informazioni, consultare la
documentazione fornita dal costruttore del
cronotachigrafo.
Se il veicolo è dotato di un
cronotachigrafo, si raccomanda di
scollegare il morsetto
(-) della batteria
(situata sotto il pianale lato sinistro, nella
cabina) in caso di sosta prolungata del
veicolo di oltre 5
giorni.
4
TECNOLOGIA A BORDO
Dati del veicolo

94
jumper_it_Chap04_Technologie-a-bord_ed01-2015
ASSISTENZA SONORA AL PARCHEGGIO POSTERIORE
Se il veicolo ne è equipaggiato, il sistema è
composto da quattro captatori di prossimità
situati sul paraurti posteriore, in grado di
rilevare gli ostacoli : persone, veicoli, alberi,
barriere, che si trovano dietro al veicolo in
manovra.
Tuttavia, vi sono oggetti la cui grandezza
o spessore vengono individuati all'inizio
della manovra, ma che non lo sono più
a fine manovra, come zone cieche tra
i sensori e sotto i sensori. Ad esempio:
paletti, segnalazioni di cantieri o cordoli di
marciapiedi.
L'assistenza al parcheggio posteriore
può essere abbinata alla telecamera di
retromarcia.Attivazione
Inserire la retromarcia con la leva delle
marce.
L'informazione di prossimità è data da un
segnale acustico, sempre più rapido man
mano che il veicolo si avvicina all'ostacolo.
Quando la distanza "dietro al veicolo/
ostacolo" è inferiore a trenta centimetri circa,
il segnale acustico diventa continuato.
Disattivazione
Togliere la retromarcia e mettere la leva del
cambio in folle.
Malfunzionamento
Se questa spia si accende sul
quadro strumenti, accompagnata
da un messaggio sul display,
rivolgersi alla rete CITROËN o ad
un riparatore qualificato.
Per un corretto utilizzo
Questo sistema non può in alcun caso
sostituire l'attenzione del guidatore.
Stare ancora più attenti quando si effettua
una manovra di retromarcia, con le porte
aperte.
In condizioni di cattivo tempo o in inverno,
accertarsi che i captatori non siano coperti
da fango, brina o neve.
Parcheggio assistito

95
jumper_it_Chap04_Technologie-a-bord_ed01-2015

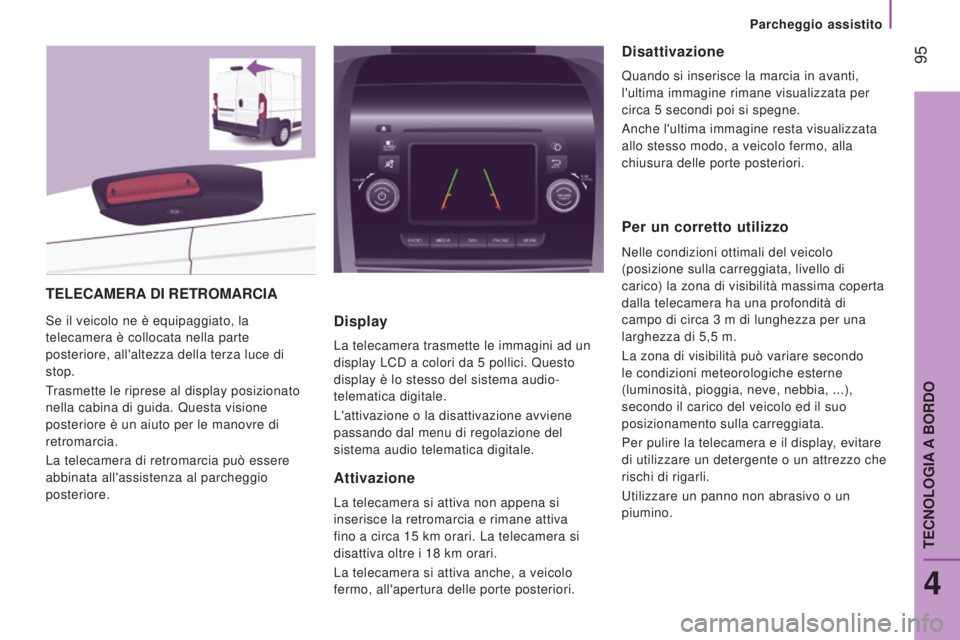

TELECAMERA DI RETROMARCIA
Se il veicolo ne è equipaggiato, la
telecamera è collocata nella parte
posteriore, all'altezza della terza luce di
stop.
Trasmette le riprese al display posizionato
nella cabina di guida. Questa visione
posteriore è un aiuto per le manovre di
retromarcia.
La telecamera di retromarcia può essere
abbinata all'assistenza al parcheggio
posteriore.Display
La telecamera trasmette le immagini ad un
display LCD a colori da 5
pollici. Questo
display è lo stesso del sistema audio-
telematica digitale.
L'attivazione o la disattivazione avviene
passando dal menu di regolazione del
sistema audio telematica digitale.
Attivazione
La telecamera si attiva non appena si
inserisce la retromarcia e rimane attiva
fino a circa 15
km orari. La telecamera si
disattiva oltre i 18
km orari.
La telecamera si attiva anche, a veicolo
fermo, all'apertura delle porte posteriori.
Disattivazione
Quando si inserisce la marcia in avanti,
l'ultima immagine rimane visualizzata per
circa 5
secondi poi si spegne.
Anche l'ultima immagine resta visualizzata
allo stesso modo, a veicolo fermo, alla
chiusura delle porte posteriori.
Per un corretto utilizzo
Nelle condizioni ottimali del veicolo
(posizione sulla carreggiata, livello di
carico) la zona di visibilità massima coperta
dalla telecamera ha una profondità di
campo di circa 3
m di lunghezza per una
larghezza
di 5,5 m.
La zona di visibilità può variare secondo
le condizioni meteorologiche esterne
(luminosità, pioggia, neve, nebbia, ...),
secondo il carico del veicolo ed il suo
posizionamento sulla carreggiata.
Per pulire la telecamera e il display, evitare
di utilizzare un detergente o un attrezzo che
rischi di rigarli.
Utilizzare un panno non abrasivo o un
piumino.
Parcheggio assistito
4
TECNOLOGIA A BORDO

96
jumper_it_Chap04_Technologie-a-bord_ed01-2015

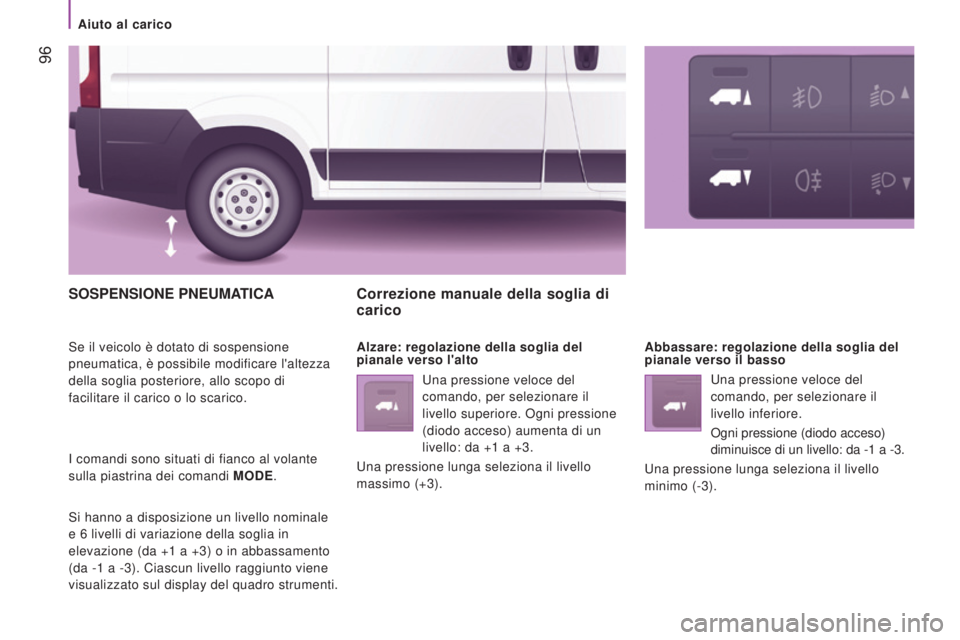

SOSPENSIONE PNEUMATICA
Se il veicolo è dotato di sospensione
pneumatica, è possibile modificare l'altezza
della soglia posteriore, allo scopo di
facilitare il carico o lo scarico.
I comandi sono situati di fianco al volante
sulla piastrina dei comandi MODE.
Si hanno a disposizione un livello nominale
e 6 livelli di variazione della soglia in
elevazione (da +1
a +3) o in abbassamento
(da -1
a -3). Ciascun livello raggiunto viene
visualizzato sul display del quadro strumenti.
Correzione manuale della soglia di
carico
Alzare: regolazione della soglia del
pianale verso l'alto Abbassare: regolazione della soglia del
pianale verso il basso
Una pressione veloce del
comando, per selezionare il
livello superiore. Ogni pressione
(diodo acceso) aumenta di un
livello: da +1
a +3.
Una pressione lunga seleziona il livello
massimo (+3). Una pressione veloce del
comando, per selezionare il
livello inferiore.
Ogni pressione (diodo acceso)
diminuisce di un livello: da -1
a -3.
Una pressione lunga seleziona il livello
minimo (-3).
Aiuto al carico

97
jumper_it_Chap04_Technologie-a-bord_ed01-2015

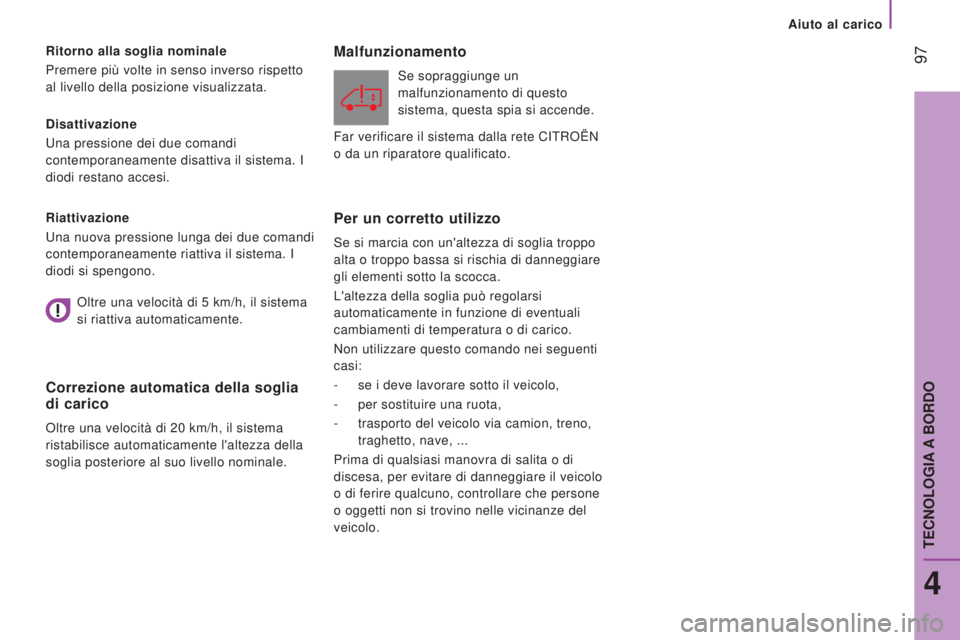

Disattivazione
Una pressione dei due comandi
contemporaneamente disattiva il sistema. I
diodi restano accesi. Ritorno alla soglia nominale
Premere più volte in senso inverso rispetto
al livello della posizione visualizzata.
Riattivazione
Una nuova pressione lunga dei due comandi
contemporaneamente riattiva il sistema. I
diodi si spengono.
Correzione automatica della soglia
di carico
Oltre una velocità di 20 km/h, il sistema
ristabilisce automaticamente l'altezza della
soglia posteriore al suo livello nominale.
Malfunzionamento
Se sopraggiunge un
malfunzionamento di questo
sistema, questa spia si accende.
Per un corretto utilizzo
Se si marcia con un'altezza di soglia troppo
alta o troppo bassa si rischia di danneggiare
gli elementi sotto la scocca.
L'altezza della soglia può regolarsi
automaticamente in funzione di eventuali
cambiamenti di temperatura o di carico.
Non utilizzare questo comando nei seguenti
casi:
-

se i deve lavorare sotto il veicolo,
-


per sostituire una ruota,
-


trasporto del veicolo via camion, treno,

traghetto, nave, ...
Prima di qualsiasi manovra di salita o di
discesa, per evitare di danneggiare il veicolo
o di ferire qualcuno, controllare che persone
o oggetti non si trovino nelle vicinanze del
veicolo.
Oltre una velocità di 5

km/h, il sistema
si riattiva automaticamente. Far verificare il sistema dalla rete CITROËN
o da un riparatore qualificato.
Aiuto al carico
4
TECNOLOGIA A BORDO

98
jumper_it_Chap05_Securite_ed01-2015

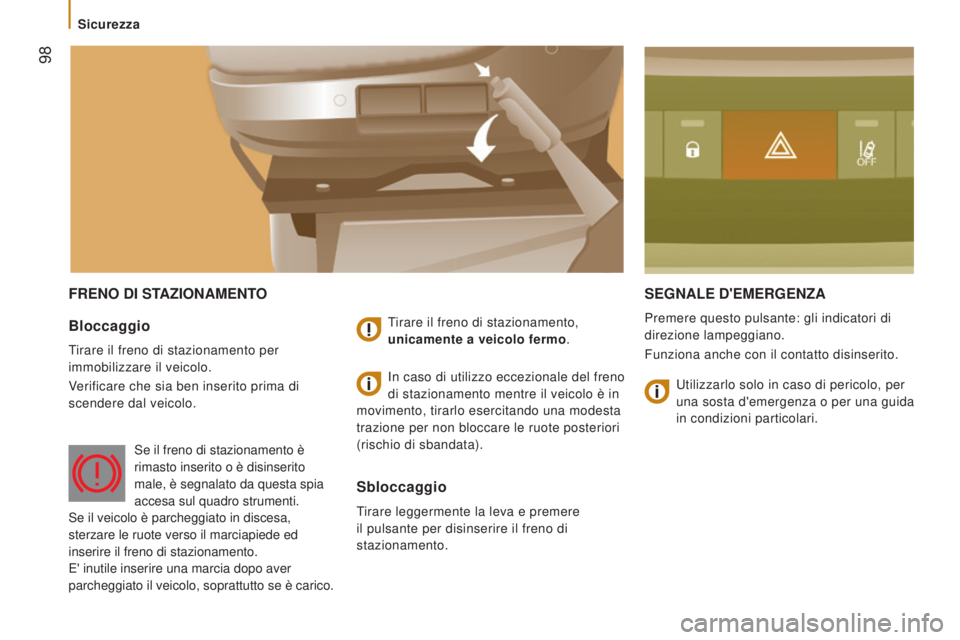

FRENO DI STAZIONAMENTOSEGNALE D ' EMERGENZA
Premere questo pulsante: gli indicatori di
direzione lampeggiano.
Funziona anche con il contatto disinserito.Bloccaggio
Tirare il freno di stazionamento per
immobilizzare il veicolo.
Verificare che sia ben inserito prima di
scendere dal veicolo.Tirare il freno di stazionamento,
unicamente a veicolo fermo.
Sbloccaggio
Tirare leggermente la leva e premere
il pulsante per disinserire il freno di
stazionamento.In caso di utilizzo eccezionale del freno
di stazionamento mentre il veicolo è in
movimento, tirarlo esercitando una modesta
trazione per non bloccare le ruote posteriori
(rischio di sbandata).
Se il freno di stazionamento è
rimasto inserito o è disinserito
male, è segnalato da questa spia
accesa sul quadro strumenti.
Se il veicolo è parcheggiato in discesa,
sterzare le ruote verso il marciapiede ed
inserire il freno di stazionamento.
E' inutile inserire una marcia dopo aver
parcheggiato il veicolo, soprattutto se è carico. Utilizzarlo solo in caso di pericolo, per
una sosta d'emergenza o per una guida
in condizioni particolari.
Sicurezza
