CITROEN JUMPER 2016 Libretti Di Uso E manutenzione (in Italian)

179
jumper_it_Chap09_Caracteristiques-Techniques_ed01-2015

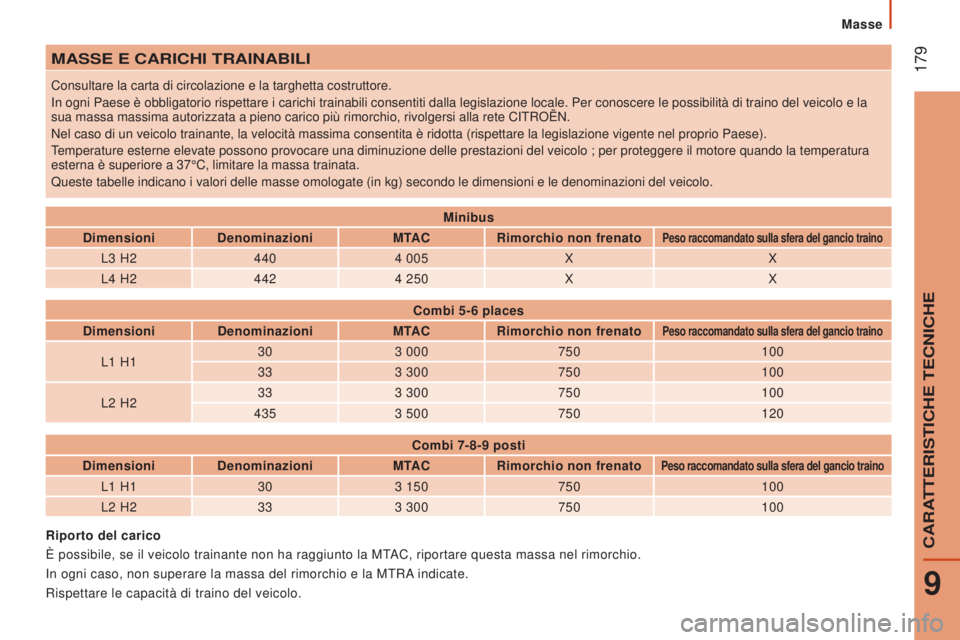

MASSE E CARICHI TRAINABILI
Consultare la carta di circolazione e la targhetta costruttore.
In ogni Paese è obbligatorio rispettare i carichi trainabili consenti\
ti dalla legislazione locale. Per conoscere le possibilità di traino \
del veicolo e la
sua massa massima autorizzata a pieno carico più rimorchio, rivolgers\
i alla rete CITROËN.
Nel caso di un veicolo trainante, la velocità massima consentita è\
ridotta (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono provocare una diminuzione delle prest\
azioni del veicolo ; per proteggere il motore quando la temperatura
esterna è superiore a 37°C, limitare la massa trainata.
Queste tabelle indicano i valori delle masse omologate (in kg) secondo\
le dimensioni e le denominazioni del veicolo.
Riporto del carico
È possibile, se il veicolo trainante non ha raggiunto la MTAC, riportare questa massa nel rimorchio.
In ogni caso, non superare la massa del rimorchio e la MTRA indicate.
Rispettare le capacità di traino del veicolo. Minibus
Dimensioni Denominazioni MTACRimorchio non frenato
Peso raccomandato sulla sfera del gancio traino
L3 H2 440 4 005X X
L4 H2 442 4
250X X
Combi 5-6
places
Dimensioni Denominazioni MTACRimorchio non frenato
Peso raccomandato sulla sfera del gancio traino
L1 H1 30
3 000
750 100
33 3
300750 100
L2
H2 33
3
300750 100
435 3
500750 120
Combi 7-8-9
posti
Dimensioni Denominazioni MTACRimorchio non frenato
Peso raccomandato sulla sfera del gancio traino
L1 H1 303 150750 100
L2 H2 333
300750 100
Masse
9
CARATTERISTICHE TECNICHE

180
jumper_it_Chap09_Caracteristiques-Techniques_ed01-2015

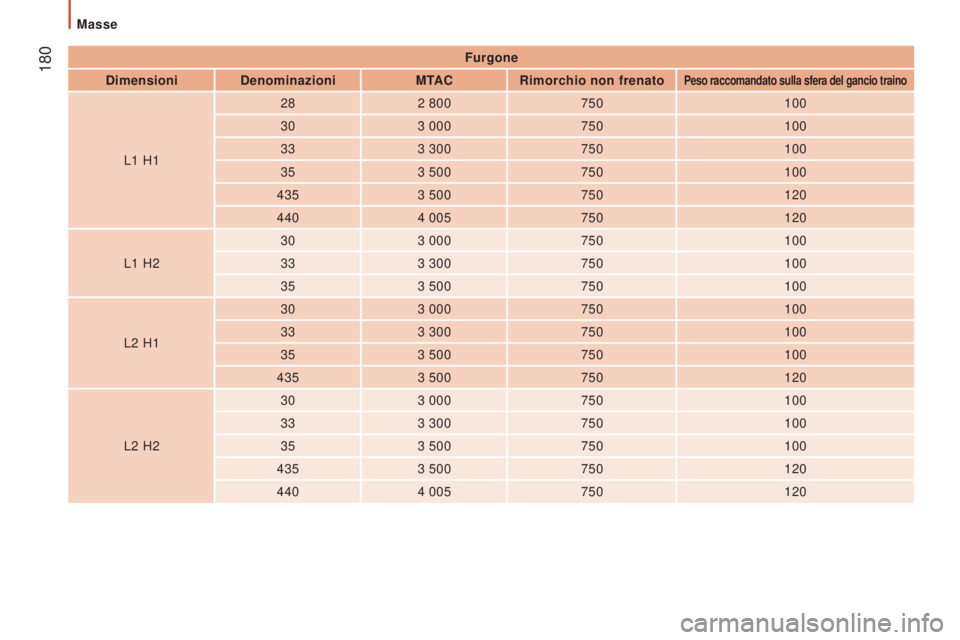

Furgone
Dimensioni Denominazioni MTACRimorchio non frenato
Peso raccomandato sulla sfera del gancio traino
L1 H1 28
2 800
750 100
30 3 000
750 100
33 3 300
750 100
35 3
500750 100
435 3
500750 120
440 4
005750 120
L1
H2 30
3
000750 100
33 3
300750 100
35 3
500750 100
L2
H1 30
3
000750 100
33 3
300750 100
35 3
500750 100
435 3
500750 120
L2
H2 30
3
000750 100
33 3
300750 100
35 3
500750 100
435 3
500750 120
440 4
005750 120
Masse

181
jumper_it_Chap09_Caracteristiques-Techniques_ed01-2015

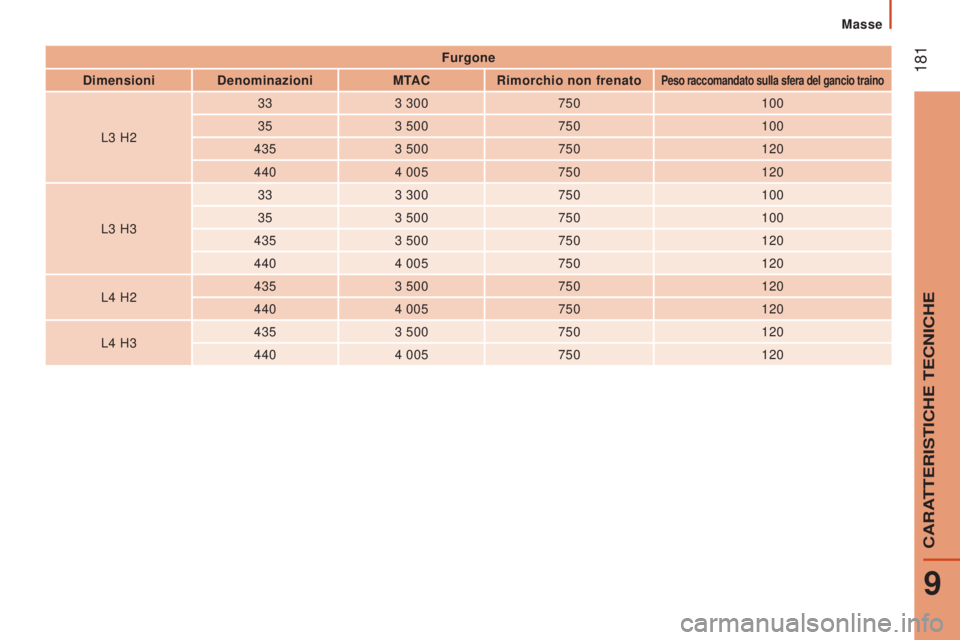

Furgone
Dimensioni Denominazioni MTACRimorchio non frenato
Peso raccomandato sulla sfera del gancio traino
L3 H2 33
3 300
750 100
35 3 500
750 100
435 3
500750 120
440 4
005750 120
L3
H3 33
3
300750 100
35 3
500750 100
435 3
500750 120
440 4
005750 120
L4
H2 435
3
500750 120
440 4
005750 120
L4
H3 435
3
500750 120
440 4
005750 120
Masse
9
CARATTERISTICHE TECNICHE

182
jumper_it_Chap09_Caracteristiques-Techniques_ed01-2015

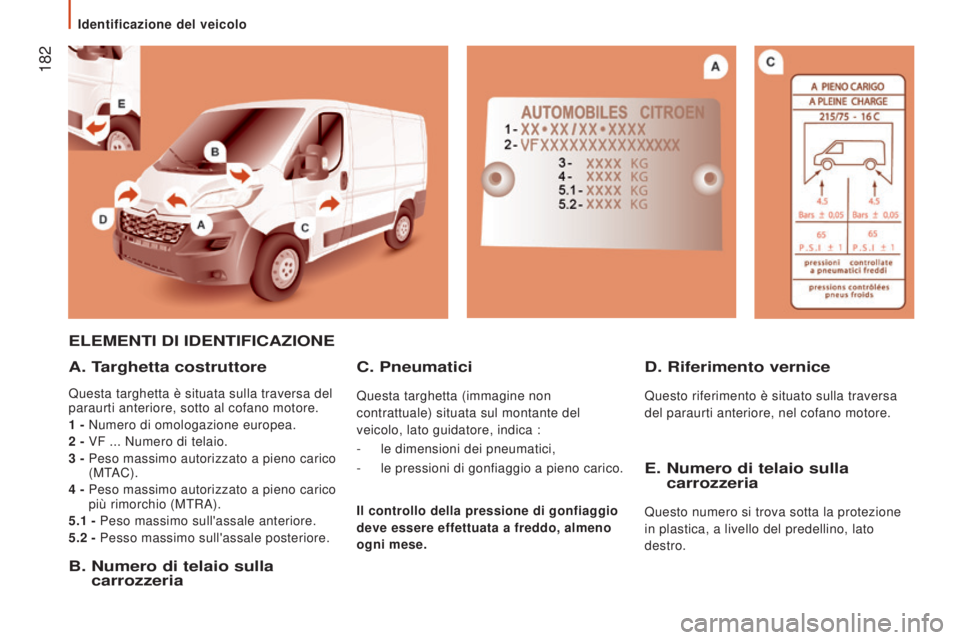

ELEMENTI DI IDENTIFICAZIONE
A. T
arghetta costruttore
Questa targhetta è situata sulla traversa del
paraurti anteriore, sotto al cofano motore.
1
- Numero di omologazione europea.
2
- VF ... Numero di telaio.
3
-
Peso massimo autorizzato a pieno carico

(MTAC).
4
-
Peso massimo autorizzato a pieno carico

più rimorchio (MTRA).
5.1
- Peso massimo sull'assale anteriore.
5.2
- Pesso massimo sull'assale posteriore.
B. Numero di telaio sulla
carrozzeria D. Riferimento vernice
Questo riferimento è situato sulla traversa
del paraurti anteriore, nel cofano motore.
C. Pneumatici
Questa targhetta (immagine non
contrattuale) situata sul montante del
veicolo, lato guidatore, indica :
-

le dimensioni dei pneumatici,
-


le pressioni di gonfiaggio a pieno carico.E. Numero di telaio sulla
carrozzeria
Questo numero si trova sotta la protezione
in plastica, a livello del predellino, lato
destro.
Il controllo della pressione di gonfiaggio
deve essere effettuata a freddo, almeno
ogni mese.
Identificazione del veicolo

183
jumper_it_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015

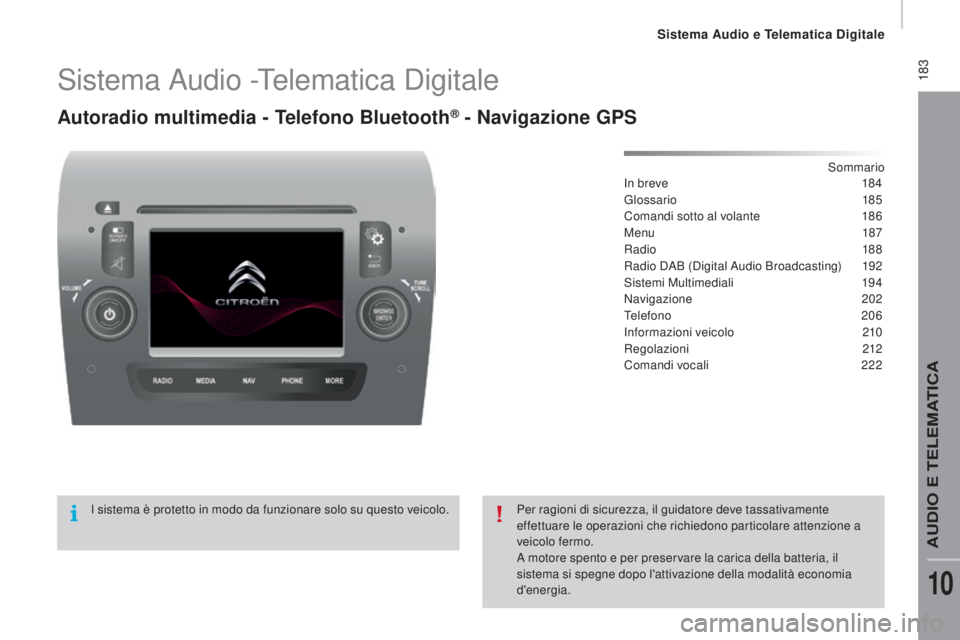

Sistema Audio -Telematica Digitale
Autoradio multimedia - Telefono Bluetooth® - Navigazione GPS
Sommario
In breve
1 84
Glossario
1

85
Comandi sotto al volante

1
86
Menu
187
Radio


188
Radio DAB (Digital Audio Broadcasting)

1
92
Sistemi Multimediali

1
94
Navigazione


202
Telefono


206
Informazioni veicolo
2

10
Regolazioni


212
Comandi vocali

2
22
l sistema è protetto in modo da funzionare solo su questo veicolo. Per ragioni di sicurezza, il guidatore deve tassativamente
effettuare le operazioni che richiedono particolare attenzione a
veicolo fermo.
A motore spento e per preservare la carica della batteria, il
sistema si spegne dopo l'attivazione della modalità economia
d'energia.
Sistema Audio e Telematica Digitale
AUDIO E TELEMATICA
10

184
jumper_it_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015
In breve
Utilizzare i pulsanti disposti sotto al display
touchscreen per accedere ai menu principali,
poi premere i tasti che appaiono sul display
touchscreen.In caso di calore elevato, il volume
sonoro potrebbe essere limitato per
preservare il sistema. Il ritorno alla
situazione iniziale avviene quando la
temperatura dell'abitacolo si abbassa.
Il sistema può anche mettersi in attesa
(spegnimento completo del display e
del suono) per una durata minima di
5


minuti.
Sistema Audio e Telematica Digitale

185
jumper_it_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015
Spegnere / accendere il display.
Attivare, disattivare, impostare
alcune funzioni della regolazione del
sistema e del veicolo. Espulsione del CD.
Attivare / disattivare il volume (mute /
pausa).
Interrompere l'operazione in corso.
Risalire in una struttura di un menu
(menu o rubrica). Pressione : attivazione /
spegnimento.
Rotazione : regolare il volume (ogni
modalità è indipendente).
Radio, rotazione : ricerca di una
stazione radio.
Media, rotazione : selezionare il
brano precedente / successivo.
Pressione : confermare l’opzione
visualizzata sul display. Lo schermo è di tipo "resistivo", ed è
necessaria una pressione marcata,
particolarmente per le azioni di
"trascinamento" (scorrimento della
lista, spostamento della mappa...).
Un semplice sfioramento non sarà
sufficiente. Una pressione con più dita
non sarà presa in conto.
Lo schermo è utilizzabile con i guanti.
Questa tecnologia permette un utilizzo
con tutte le temperature.
Per la pulizia dello schermo, si
consiglia di utilizzare un panno morbido
e non abrasivo (ad es. panno per
occhiali) senza prodotti di pulizia.
Non utilizzare oggetti appuntiti sul
display.
Non toccare il display con le dita
bagnate.

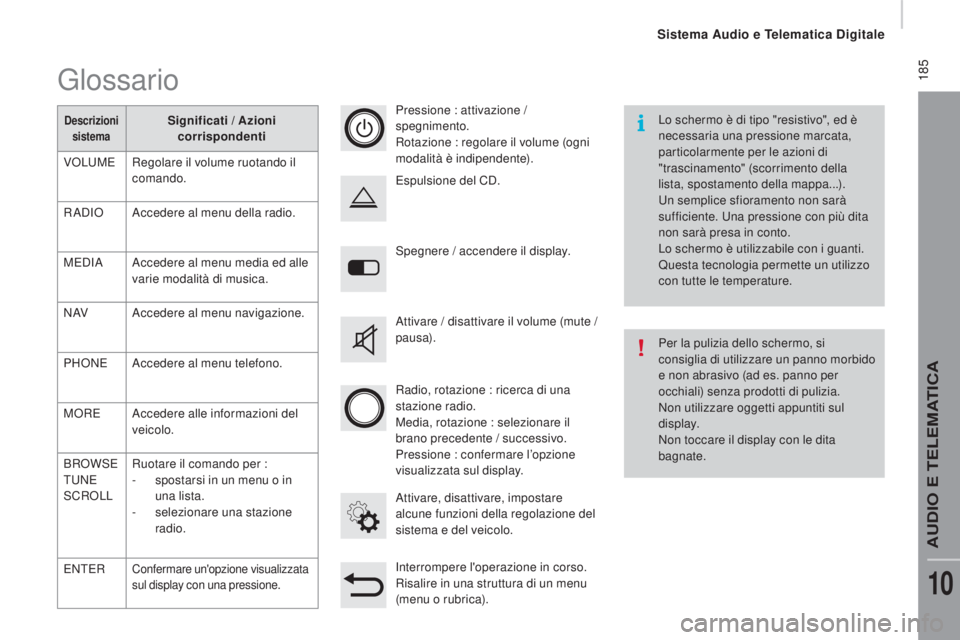

Glossario
Descrizioni
sistemaSignificati / Azioni corrispondenti
VOLUME Regolare il volume ruotando il
comando.
RADIO Accedere al menu della radio.
MEDIA Accedere al menu media ed alle
varie modalità di musica.
N AV Accedere al menu navigazione.
PHONE Accedere al menu telefono.
MORE Accedere alle informazioni del
veicolo.
BROWSE
TUNE
SCROLL Ruotare il comando per :
-

s

postarsi in un menu o in
una lista.
-

s

elezionare una stazione
radio.
ENTER
Confermare un'opzione visualizzata
sul display con una pressione.
Sistema Audio e Telematica Digitale
AUDIO E TELEMATICA
10

186
jumper_it_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015

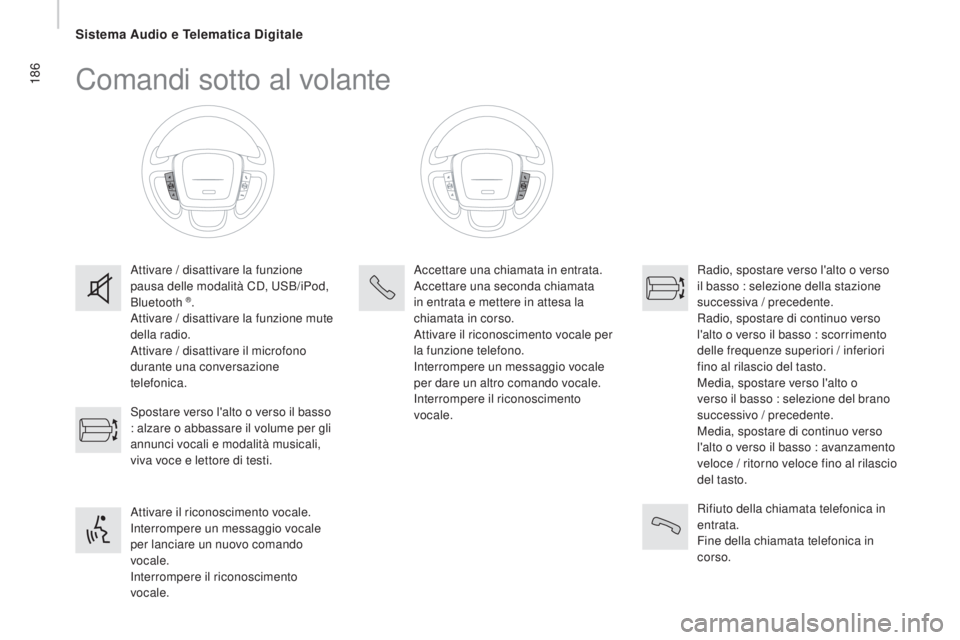

Comandi sotto al volante
Attivare / disattivare la funzione
pausa delle modalità CD, USB/iPod,
Bluetooth
®.
Attivare / disattivare la funzione mute
della radio.
Attivare / disattivare il microfono
durante una conversazione
telefonica.
Attivare il riconoscimento vocale.
Interrompere un messaggio vocale
per lanciare un nuovo comando
vocale.
Interrompere il riconoscimento
vocale. Spostare verso l'alto o verso il basso
: alzare o abbassare il volume per gli
annunci vocali e modalità musicali,
viva voce e lettore di testi. Accettare una chiamata in entrata.
Accettare una seconda chiamata
in entrata e mettere in attesa la
chiamata in corso.
Attivare il riconoscimento vocale per
la funzione telefono.
Interrompere un messaggio vocale
per dare un altro comando vocale.
Interrompere il riconoscimento
vocale.
Radio, spostare verso l'alto o verso
il basso : selezione della stazione
successiva / precedente.
Radio, spostare di continuo verso
l'alto o verso il basso : scorrimento
delle frequenze superiori / inferiori
fino al rilascio del tasto.
Media, spostare verso l'alto o
verso il basso : selezione del brano
successivo / precedente.
Media, spostare di continuo verso
l'alto o verso il basso : avanzamento
veloce / ritorno veloce fino al rilascio
del tasto.
Rifiuto della chiamata telefonica in
entrata.
Fine della chiamata telefonica in
corso.
Sistema Audio e Telematica Digitale

187
jumper_it_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015
Menu
Navigazione
Sistemi Multimediali
Radio
Regolazioni
Telefono Informazioni sul
veicolo
Programmare la guida e scegliere la
destinazione.
Selezionare le varie modalità musicali.
Attivare, disattivare e programmare alcune
funzioni di regolazione.
Selezionare le varie modalità della radio.
Attivare, disattivare e programmare alcune
funzioni di regolazione.
Attivare, disattivare e programmare alcune
funzioni di regolazione del sistema e del
veicolo.
Collegare un telefono in Bluetooth
®.
Accedere alla temperatura esterna, all'orologio,
alla bussola e al computer di bordo.
Sistema Audio e Telematica Digitale
AUDIO E TELEMATICA
10

188
jumper_it_Chap10a_Autoradio-Fiat-tactile-1_ed01-2015
Radio
Livello 1Livello 2Livello 3
Sistema Audio e Telematica Digitale
