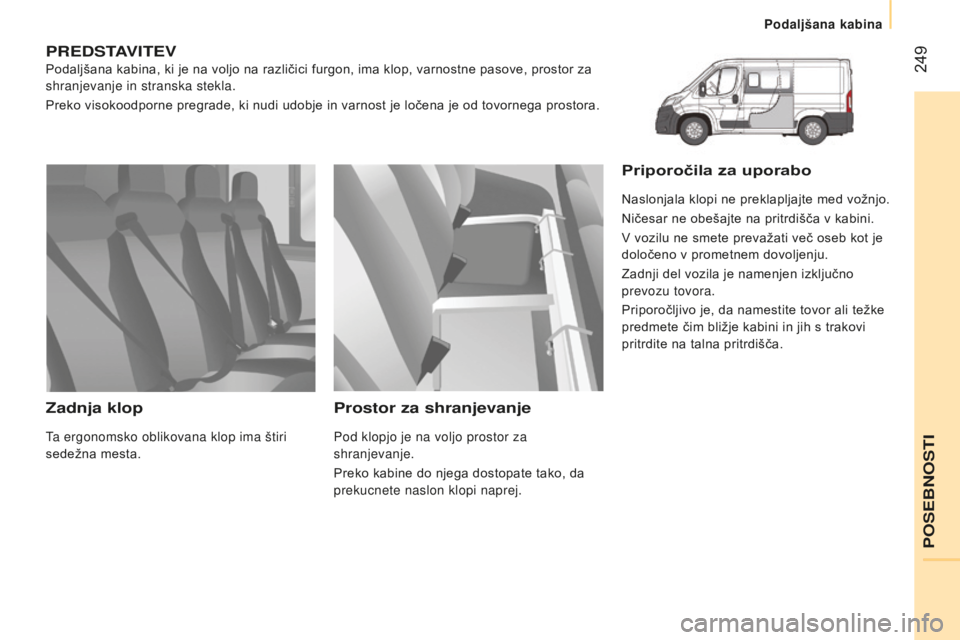

PREDSTAVITEV
Podaljšana kabina, ki je na voljo na različici furgon, ima klop, varnostne pasove, prostor za
shranjevanje in stranska stekla.
Preko visokoodporne pregrade, ki nudi udobje in varnost je ločena je od tovornega prostora.
zadnja klop
Ta ergonomsko oblikovana klop ima štiri
sedežna mesta.
Prostor za shranjevanje
Pod klopjo je na voljo prostor za
shranjevanje.
Preko kabine do njega dostopate tako, da
prekucnete naslon klopi naprej.
Priporočila za uporabo
Naslonjala klopi ne preklapljajte med vožnjo.
Ničesar ne obešajte na pritrdišča v kabini.
V vozilu ne smete prevažati več oseb kot je
določeno v prometnem dovoljenju.
Zadnji del vozila je namenjen izključno
prevozu tovora.
Priporočljivo je, da namestite tovor ali težke
predmete čim bližje kabini in jih s trakovi
pritrdite na talna pritrdišča.
POSEBNOSTI
Podaljšana kabina

250
jumper_sl_Chap11_Particularites_ed01-2015

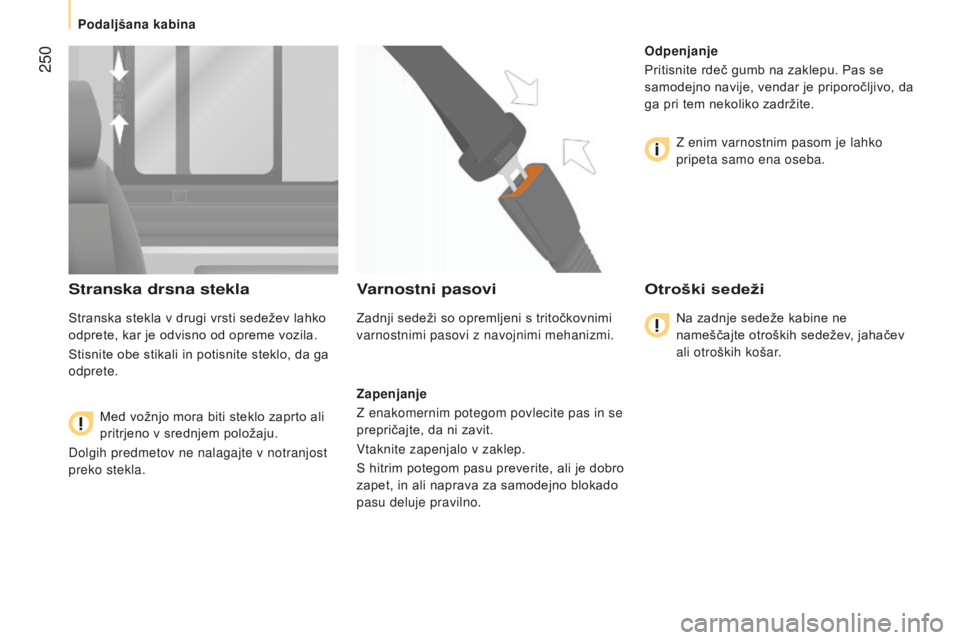

Stranska drsna stekla
Stranska stekla v drugi vrsti sedežev lahko
odprete, kar je odvisno od opreme vozila.
Stisnite obe stikali in potisnite steklo, da ga
odprete.Med vožnjo mora biti steklo zaprto ali
pritrjeno v srednjem položaju.
Dolgih predmetov ne nalagajte v notranjost
preko stekla.
Varnostni pasovi
Zadnji sedeži so opremljeni s tritočkovnimi
varnostnimi pasovi z navojnimi mehanizmi.
z

apenjanje
Z enakomernim potegom povlecite pas in se
prepričajte, da ni zavit.
Vtaknite zapenjalo v zaklep.
S hitrim potegom pasu preverite, ali je dobro
zapet, in ali naprava za samodejno blokado
pasu deluje pravilno. Odpenjanje
Pritisnite rdeč gumb na zaklepu. Pas se
samodejno navije, vendar je priporočljivo, da
ga pri tem nekoliko zadržite.
Z enim varnostnim pasom je lahko
pripeta samo ena oseba.
Otroški sedeži
Na zadnje sedeže kabine ne
nameščajte otroških sedežev, jahačev
ali otroških košar.
Podaljšana kabina

251
jumper_sl_Chap11_Particularites_ed01-2015

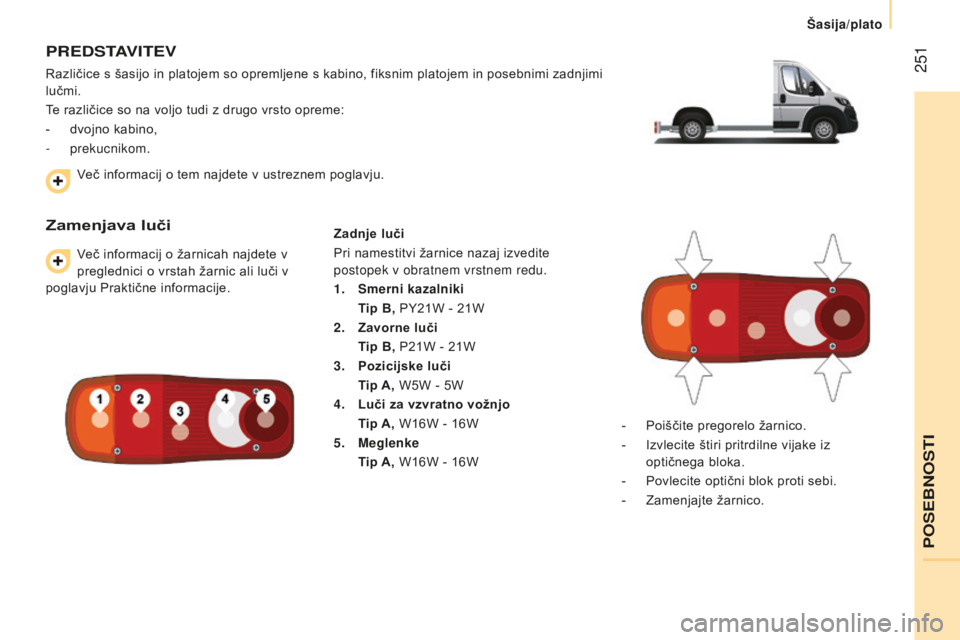

PREDSTAVITEV
Različice s šasijo in platojem so opremljene s kabino, fiksnim platojem in posebnimi zadnjimi
lučmi.
Te različice so na voljo tudi z drugo vrsto opreme:
-
dvojno kabino,
-

prekucnikom.
zamenjava luči
Več informacij o žarnicah najdete v
preglednici o vrstah žarnic ali luči v
poglavju Praktične informacije.
z
adnje luči
Pri namestitvi žarnice nazaj izvedite
postopek v obratnem vrstnem redu.
1.

Smerni kazalniki
T

ip b , PY21W - 21W
2.
z
avorne luči
T

ip b , P21W - 21W
3.

Pozicijske luči
T

ip A, W5W - 5W
4.
l
uči za vzvratno vožnjo
T

ip A, W16W - 16W
5.

Meglenke
T

ip A, W16W - 16W-

Poiščite pregorelo žarnico.
-


Izvlecite štiri pritrdilne vijake iz

optičnega bloka.
-

Povlecite optični blok proti sebi.
-


Zamenjajte žarnico.
V

eč informacij o tem najdete v ustreznem poglavju.
POSEBNOSTI

252
jumper_sl_Chap11_Particularites_ed01-2015

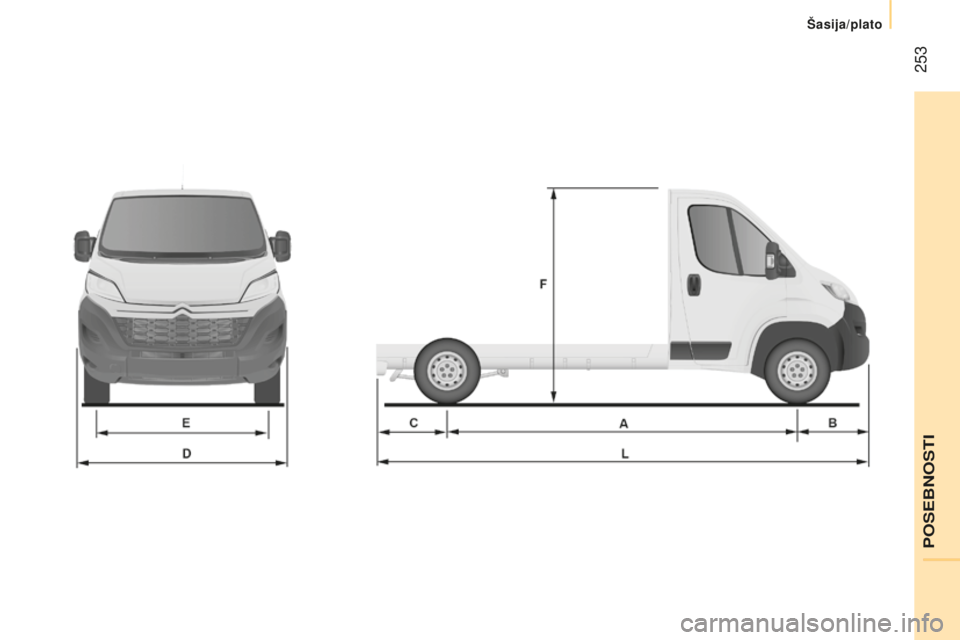

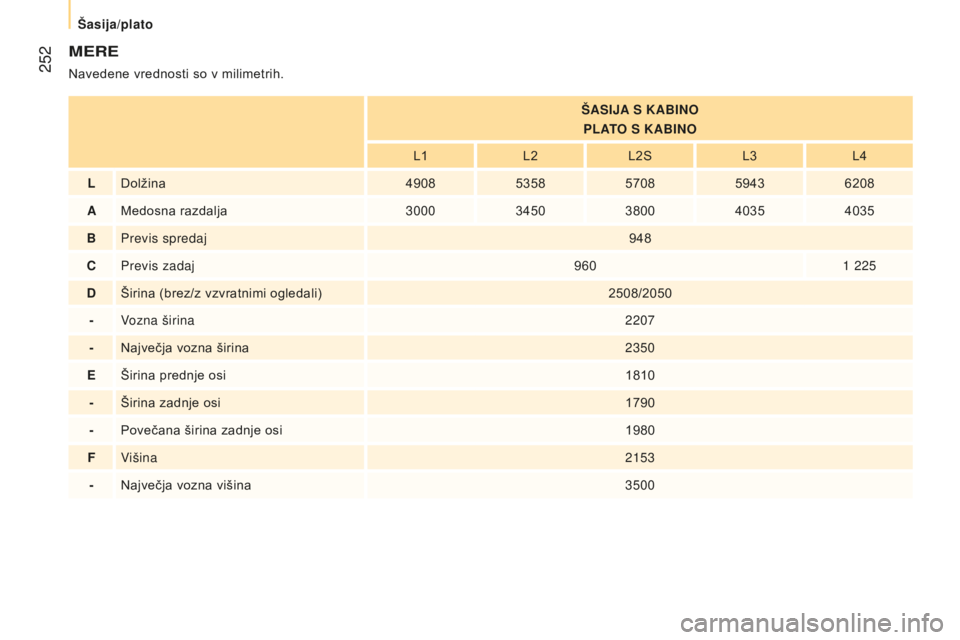

MERE
Navedene vrednosti so v milimetrih.
ŠASIJA S KABINOPLATO S KABINO
L1 L2L2S L3L4
L Dolžina 49085358570859436208
A Medosna razdalja 30003450380040354035
B Previs spredaj 948
C Previs zadaj 9601
225
D Širina (brez/z vzvratnimi ogledali) 2508/2050
- Vozna širina 2207
- Največja vozna širina 2350
E Širina prednje osi 1810
- Širina zadnje osi 1790
- Povečana širina zadnje osi 1980
F Višina 2153
- Največja vozna višina 3500

253
jumper_sl_Chap11_Particularites_ed01-2015
POSEBNOSTI

254
jumper_sl_Chap11_Particularites_ed01-2015

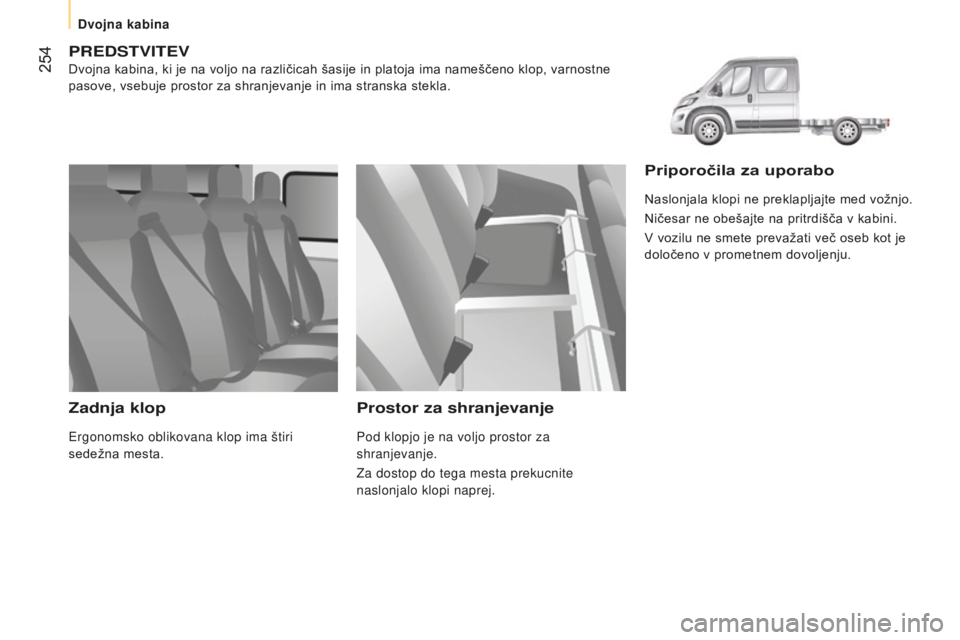

PREDSTVITEV
Dvojna kabina, ki je na voljo na različicah šasije in platoja ima nameščeno klop, varnostne
pasove, vsebuje prostor za shranjevanje in ima stranska stekla.
zadnja klop
Ergonomsko oblikovana klop ima štiri
sedežna mesta.
Prostor za shranjevanje
Pod klopjo je na voljo prostor za
shranjevanje.
Za dostop do tega mesta prekucnite
naslonjalo klopi naprej.
Priporočila za uporabo
Naslonjala klopi ne preklapljajte med vožnjo.
Ničesar ne obešajte na pritrdišča v kabini.
V vozilu ne smete prevažati več oseb kot je
določeno v prometnem dovoljenju.
Dvojna kabina

255
jumper_sl_Chap11_Particularites_ed01-2015

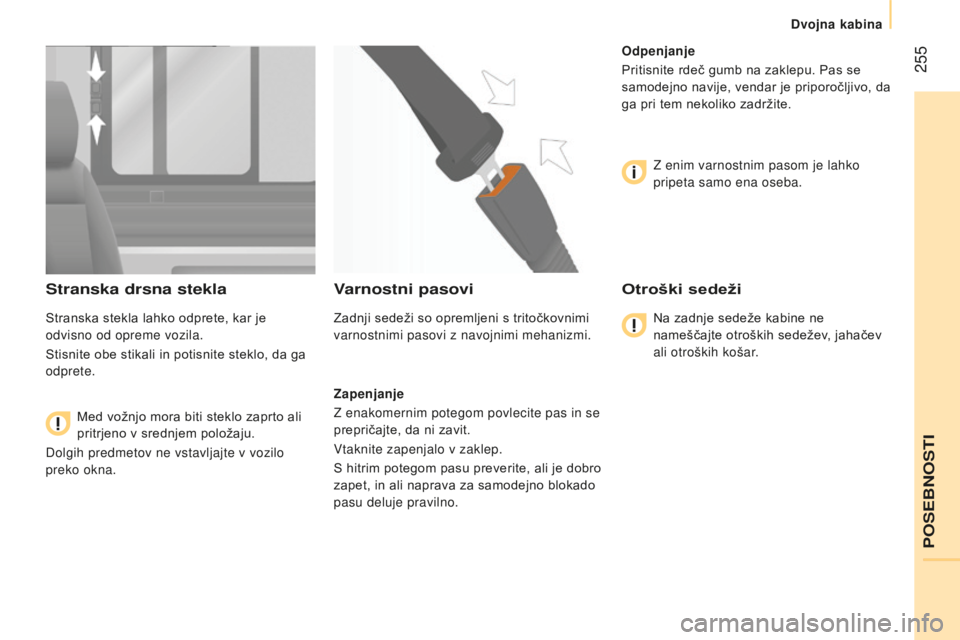

Stranska drsna stekla
Stranska stekla lahko odprete, kar je
odvisno od opreme vozila.
Stisnite obe stikali in potisnite steklo, da ga
odprete.Med vožnjo mora biti steklo zaprto ali
pritrjeno v srednjem položaju.
Dolgih predmetov ne vstavljajte v vozilo
preko okna.
Varnostni pasovi
Zadnji sedeži so opremljeni s tritočkovnimi
varnostnimi pasovi z navojnimi mehanizmi.
z

apenjanje
Z enakomernim potegom povlecite pas in se
prepričajte, da ni zavit.
Vtaknite zapenjalo v zaklep.
S hitrim potegom pasu preverite, ali je dobro
zapet, in ali naprava za samodejno blokado
pasu deluje pravilno. Odpenjanje
Pritisnite rdeč gumb na zaklepu. Pas se
samodejno navije, vendar je priporočljivo, da
ga pri tem nekoliko zadržite.
Z enim varnostnim pasom je lahko
pripeta samo ena oseba.
Otroški sedeži
Na zadnje sedeže kabine ne
nameščajte otroških sedežev, jahačev
ali otroških košar.
POSEBNOSTI
Dvojna kabina

256
jumper_sl_Chap11_Particularites_ed01-2015

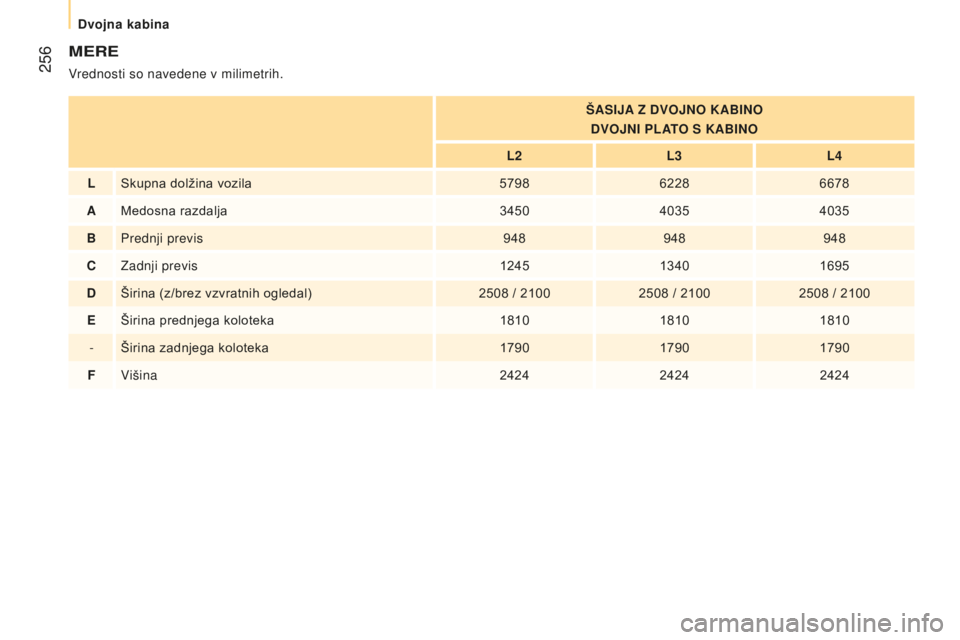

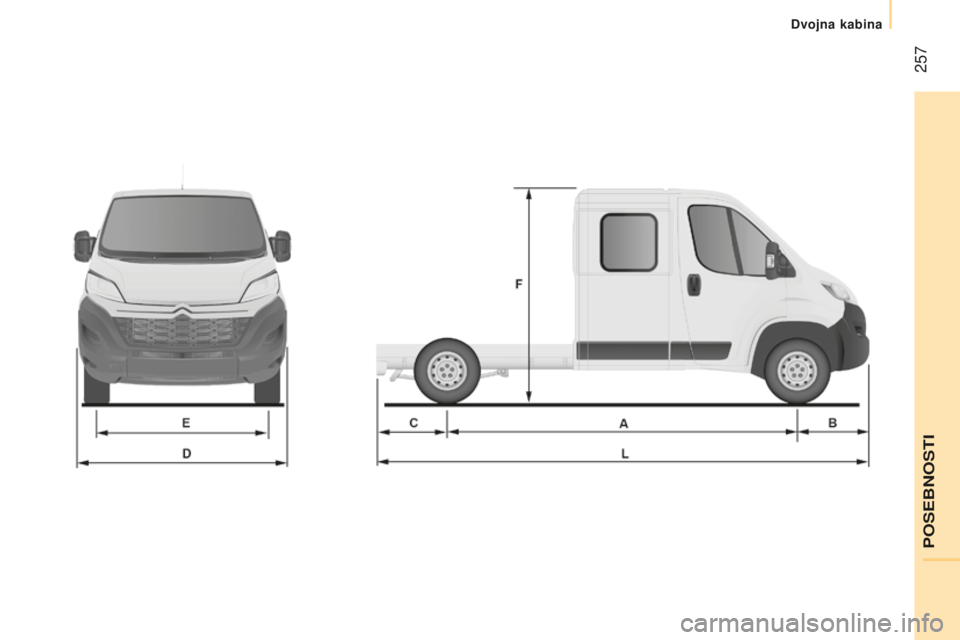

MERE
Vrednosti so navedene v milimetrih.ŠASIJA z DVOJNO KABINO
DVOJNI PLATO S KABINO
L2 L3L4
L Skupna dolžina vozila 579862286678
A Medosna razdalja 345040354035
B Prednji previs 948948948
C Zadnji previs 124513401695
D Širina (z/brez vzvratnih ogledal) 2508
/ 21002508
/ 21002508
/ 2100
E Širina prednjega koloteka 181018101810
- Širina zadnjega koloteka 179017901790
F Višina 242424242424
Dvojna kabina

257
jumper_sl_Chap11_Particularites_ed01-2015
POSEBNOSTI
Dvojna kabina

258
jumper_sl_Chap11_Particularites_ed01-2015

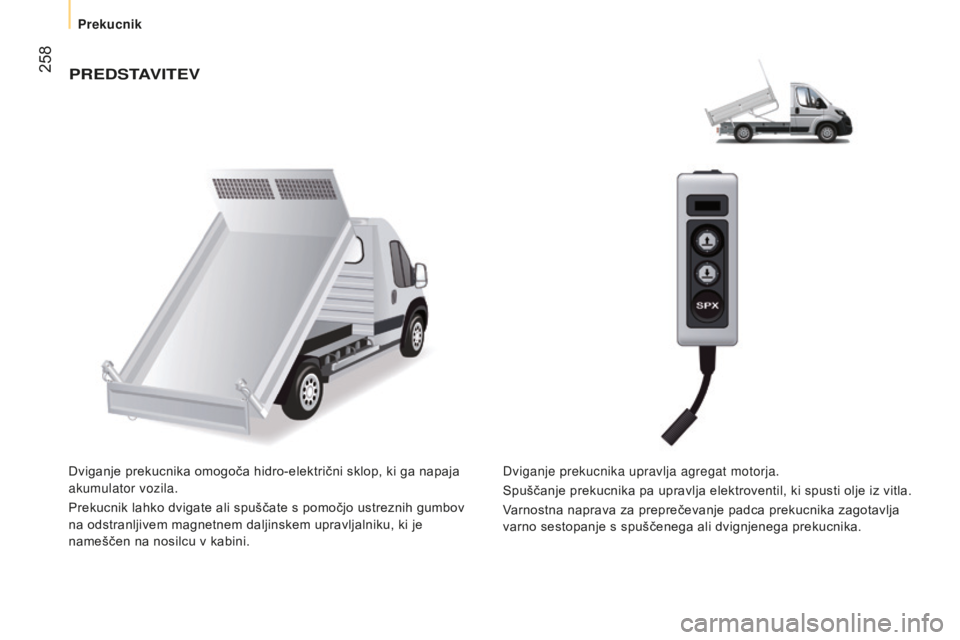

PREDSTAVITEV
Dviganje prekucnika omogoča hidro-električni sklop, ki ga napaja
akumulator vozila.
Prekucnik lahko dvigate ali spuščate s pomočjo ustreznih gumbov
na odstranljivem magnetnem daljinskem upravljalniku, ki je
nameščen na nosilcu v kabini.Dviganje prekucnika upravlja agregat motorja.
Spuščanje prekucnika pa upravlja elektroventil, ki spusti olje iz vitla.
Varnostna naprava za preprečevanje padca prekucnika zagotavlja
varno sestopanje s spuščenega ali dvignjenega prekucnika.
Prekucnik
