59
jumper_sk_Chap03_ergo-et-confort_ed01-2015

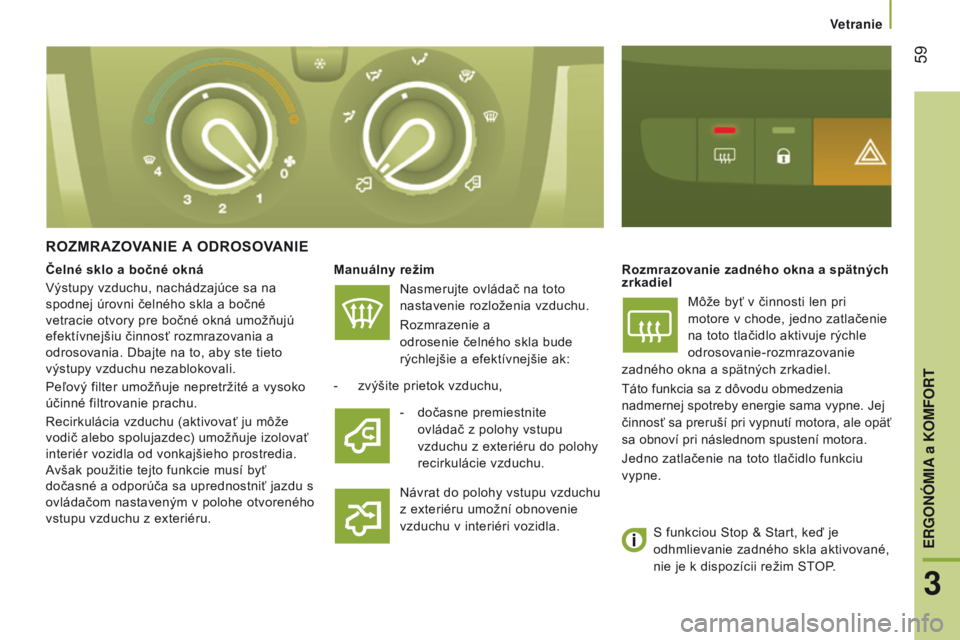

ROZMRAZOVANIE A ODROSOVANIE
Manuálny režimNasmerujte ovládač na toto
nastavenie rozloženia vzduchu.
r
ozmrazenie a
odrosenie čelného skla bude
rýchlejšie a efektívnejšie ak: Rozmrazovanie zadného okna a spätných
zrkadiel
Môže byť v činnosti len pri
motore v chode, jedno zatlačenie
na toto tlačidlo aktivuje rýchle
odrosovanie-rozmrazovanie
zadného okna a spätných zrkadiel.
t
áto funkcia sa z dôvodu obmedzenia
nadmernej spotreby energie sama vypne. Jej
činnosť sa preruší pri vypnutí motora, ale opäť
sa obnoví pri následnom spustení motora.
Jedno zatlačenie na toto tlačidlo funkciu
vypne.
-
zvýšite prietok vzduchu, Návrat do polohy vstupu vzduchu
z exteriéru umožní obnovenie
vzduchu v interiéri vozidla.
Čelné sklo a bočné okná
v
ýstupy vzduchu, nachádzajúce sa na
spodnej úrovni čelného skla a bočné
vetracie otvory pre bočné okná umožňujú
efektívnejšiu činnosť rozmrazovania a
odrosovania. Dbajte na to, aby ste tieto
výstupy vzduchu nezablokovali.
Peľový filter umožňuje nepretržité a vysoko
účinné filtrovanie prachu.
r
ecirkulácia vzduchu (aktivovať ju môže
vodič alebo spolujazdec) umožňuje izolovať
interiér vozidla od vonkajšieho prostredia.
avšak použitie tejto funkcie musí byť
dočasné a odporúča sa uprednostniť jazdu s
ovládačom nastaveným v polohe otvoreného
vstupu vzduchu z exteriéru. -
dočasne premiestnite
ovládač z polohy vstupu
vzduchu z exteriéru do polohy
recirkulácie vzduchu.
S funkciou Stop & Start, keď je
odhmlievanie zadného skla aktivované,
nie je k dispozícii režim S
t
OP
.
vetranie
3
ErGoN
Page 62 of 308

60
jumper_sk_Chap03_ergo-et-confort_ed01-2015

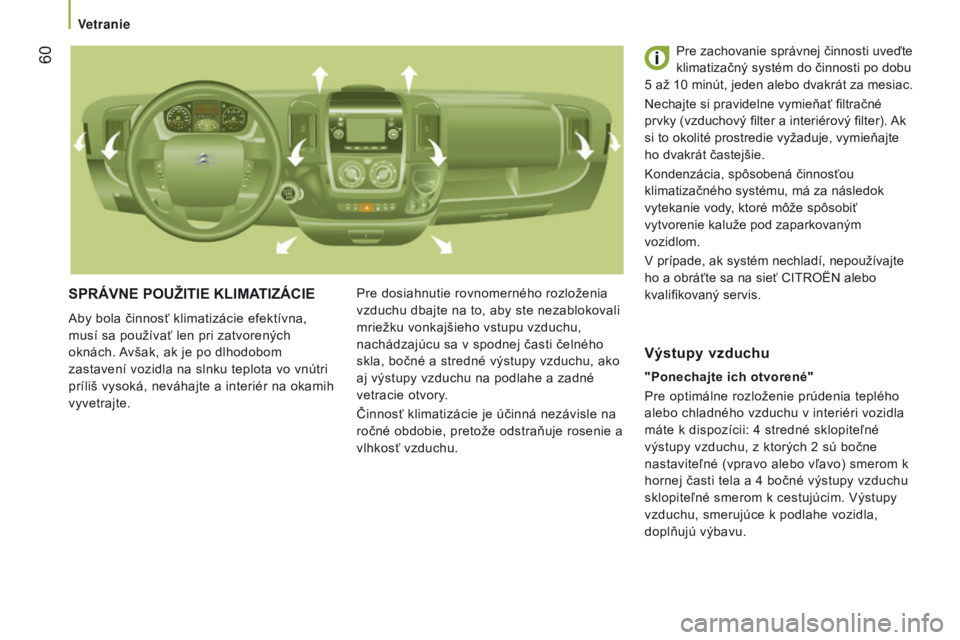

SPRáVNE POUžITIE KLIMATIZáCIE
aby bola činnosť klimatizácie efektívna,
musí sa používať len pri zatvorených
oknách.
avšak, ak je po dlhodobom
zastavení vozidla na slnku teplota vo vnútri
príliš vysoká, neváhajte a interiér na okamih
vyvetrajte. Pre dosiahnutie rovnomerného rozloženia
vzduchu dbajte na to, aby ste nezablokovali
mriežku vonkajšieho vstupu vzduchu,
nachádzajúcu sa v spodnej časti čelného
skla, bočné a stredné výstupy vzduchu, ako
aj výstupy vzduchu na podlahe a zadné
vetracie otvory.
č
innosť klimatizácie je účinná nezávisle na
ročné obdobie, pretože odstraňuje rosenie a
vlhkosť vzduchu. Pre zachovanie správnej činnosti uveďte
klimatizačný systém do činnosti po dobu
5 až 10 minút, jeden alebo dvakrát za mesiac.
Nechajte si pravidelne vymieňať filtračné
prvky (vzduchový filter a interiérový filter).
a
k
si to okolité prostredie vyžaduje, vymieňajte
ho dvakrát častejšie.
k
ondenzácia, spôsobená činnosťou
klimatizačného systému, má za následok
vytekanie vody, ktoré môže spôsobiť
vytvorenie kaluže pod zaparkovaným
vozidlom.
v
prípade, ak systém nechladí, nepoužívajte
ho a obráťte sa na sieť CI tr OËN alebo
kvalifikovaný servis.
"Ponechajte ich otvorené"
Pre optimálne rozloženie prúdenia teplého
alebo chladného vzduchu v interiéri vozidla
máte k dispozícii: 4
stredné sklopiteľné
výstupy vzduchu, z ktorých 2
sú bočne
nastaviteľné (vpravo alebo vľavo) smerom k
hornej časti tela a 4
bočné výstupy vzduchu
sklopiteľné smerom k cestujúcim.
v ýstupy
vzduchu, smerujúce k podlahe vozidla,
doplňujú výbavu.
Výstupy vzduchu
vetranie
Page 63 of 308

61
jumper_sk_Chap03_ergo-et-confort_ed01-2015

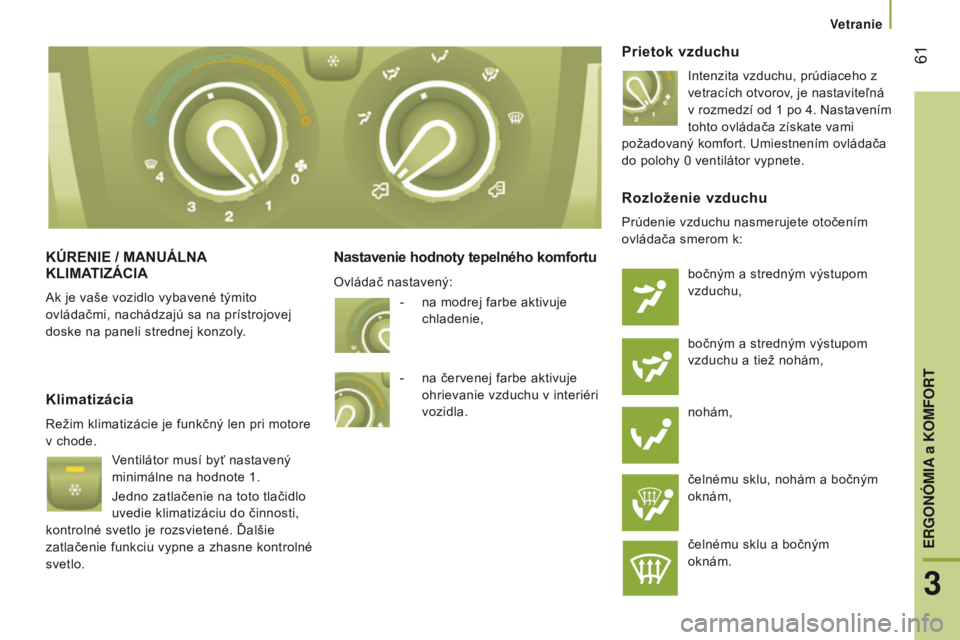

KÚRENIE / MANUáLNA KLIMA
TIZ á CIA
ak je vaše vozidlo vybavené týmito
ovládačmi, nachádzajú sa na prístrojovej
doske na paneli strednej konzoly.
Nastavenie hodnoty tepelného komfortu Prietok vzduchu
Intenzita vzduchu, prúdiaceho z
vetracích otvorov, je nastaviteľná
v rozmedzí od 1
po
4. Nastavením
tohto ovládača získate vami
požadovaný komfort.
u miestnením ovládača
do polohy 0
ventilátor vypnete.
Klimatizácia
režim klimatizácie je funkčný len pri motore
v chode.
ventilátor musí byť nastavený
minimálne na hodnote 1.
Jedno zatlačenie na toto tlačidlo
uvedie klimatizáciu do činnosti,
kontrolné svetlo je rozsvietené. Ďalšie
zatlačenie funkciu vypne a zhasne kontrolné
svetlo.
Rozloženie vzduchu
Prúdenie vzduchu nasmerujete otočením
ovládača smerom k:
bočným a stredným výstupom
vzduchu,
bočným a stredným výstupom
vzduchu a tiež nohám,
nohám,
čelnému sklu, nohám a bočným
oknám,
čelnému sklu a bočným
oknám.
-
na modrej farbe aktivuje
chladenie,
-
na červenej farbe aktivuje
ohrievanie vzduchu v interiéri
vozidla.
Ovládač nastavený:
vetranie
3
ErGoN
Page 64 of 308

62
jumper_sk_Chap03_ergo-et-confort_ed01-2015

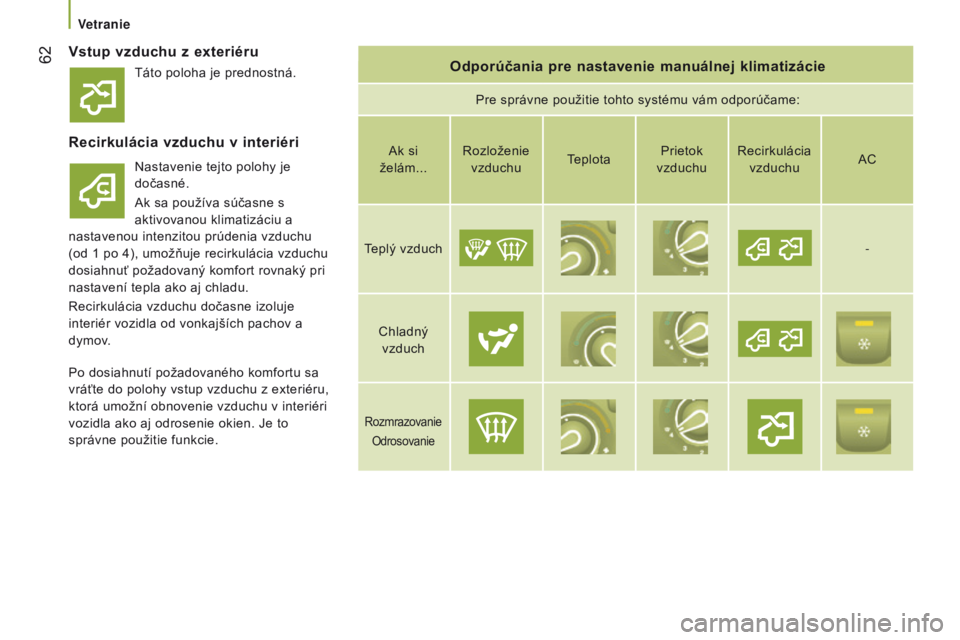

Vstup vzduchu z exteriéruOdporúčania pre nastavenie manuálnej klimatizácie
Pre správne použitie tohto systému vám odporúčame:
Recirkulácia vzduchu v interiéri
Nastavenie tejto polohy je
dočasné.
a
k sa používa súčasne s
aktivovanou klimatizáciu a
nastavenou intenzitou prúdenia vzduchu
(od 1
po 4), umožňuje recirkulácia vzduchu
dosiahnuť požadovaný komfort rovnaký pri
nastavení tepla ako aj chladu.
r
ecirkulácia vzduchu dočasne izoluje
interiér vozidla od vonkajších pachov a
dymov.a k si
želám...r ozloženie
vzduchuteplota Prietok
vzduchur ecirkulácia
vzduchua C
teplý vzduch
-
Chladný
vzduch
rozmrazovanie
Odrosovanie
Po dosiahnutí požadovaného komfortu sa
vráťte do polohy vstup vzduchu z exteriéru,
ktorá umožní obnovenie vzduchu v interiéri
vozidla ako aj odrosenie okien. Je to
správne použitie funkcie.
t
áto poloha je prednostná.
vetranie
Page 65 of 308

63
jumper_sk_Chap03_ergo-et-confort_ed01-2015

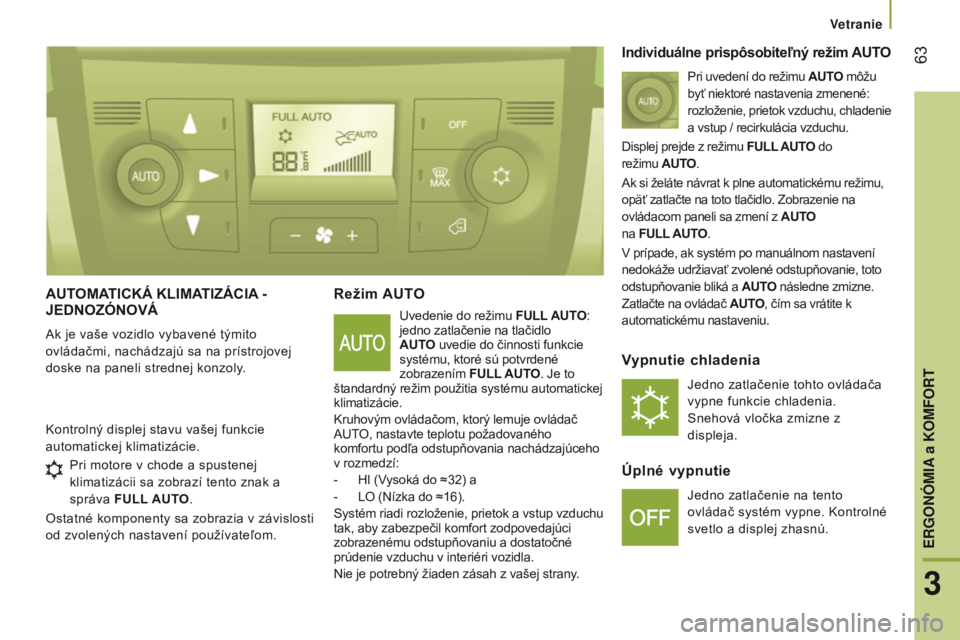

AUTOMATICKá KLIMATIZáCIA - jEDNOZÓNOVá
ak je vaše vozidlo vybavené týmito
ovládačmi, nachádzajú sa na prístrojovej
doske na paneli strednej konzoly.
Režim AUTO
uvedenie do režimu FULL AUTO:
jedno zatlačenie na tlačidlo
AUTO uvedie do činnosti funkcie
systému, ktoré sú potvrdené
zobrazením FULL AUTO. Je to
štandardný režim použitia systému automatickej
klimatizácie.
k
ruhovým ovládačom, ktorý lemuje ovládač
autO, nastavte teplotu požadovaného
komfortu podľa odstupňovania nachádzajúceho
v rozmedzí:
-
HI (
v
ysoká do ≈
32) a
-
LO (Nízka do ≈
16).
Systém riadi rozloženie, prietok a vstup vzduchu
tak, aby zabezpečil komfort zodpovedajúci
zobrazenému odstupňovaniu a dostatočné
prúdenie vzduchu v interiéri vozidla.
Nie je potrebný žiaden zásah z vašej strany.
k
ontrolný displej stavu vašej funkcie
automatickej klimatizácie.
Individuálne prispôsobiteľný režim AUTO
Pri uvedení do režimu AUTO môžu
byť niektoré nastavenia zmenené:
rozloženie, prietok vzduchu, chladenie
a vstup / recirkulácia vzduchu.
Displej prejde z režimu FULL AUTO do
režimu AUTO.
a
k si želáte návrat k plne automatickému režimu,
opäť zatlačte na toto tlačidlo. Zobrazenie na
ovládacom paneli sa zmení z AUTO
na FULL AUTO.
v
prípade, ak systém po manuálnom nastavení
nedokáže udržiavať zvolené odstupňovanie, toto
odstupňovanie bliká a AUTO následne zmizne.
Zatlačte na ovládač AUTO, čím sa vrátite k
automatickému nastaveniu.
Vypnutie chladenia
Jedno zatlačenie tohto ovládača
vypne funkcie chladenia.
Snehová vločka zmizne z
displeja.
Úplné vypnutie
Jedno zatlačenie na tento
ovládač systém vypne. k ontrolné
svetlo a displej zhasnú.
Pri motore v chode a spustenej
klimatizácii sa zobrazí tento znak a
správa FULL AUTO.
Ostatné komponenty sa zobrazia v závislosti
od zvolených nastavení používateľom.
vetranie
3
ErGoN
Page 66 of 308

64
jumper_sk_Chap03_ergo-et-confort_ed01-2015

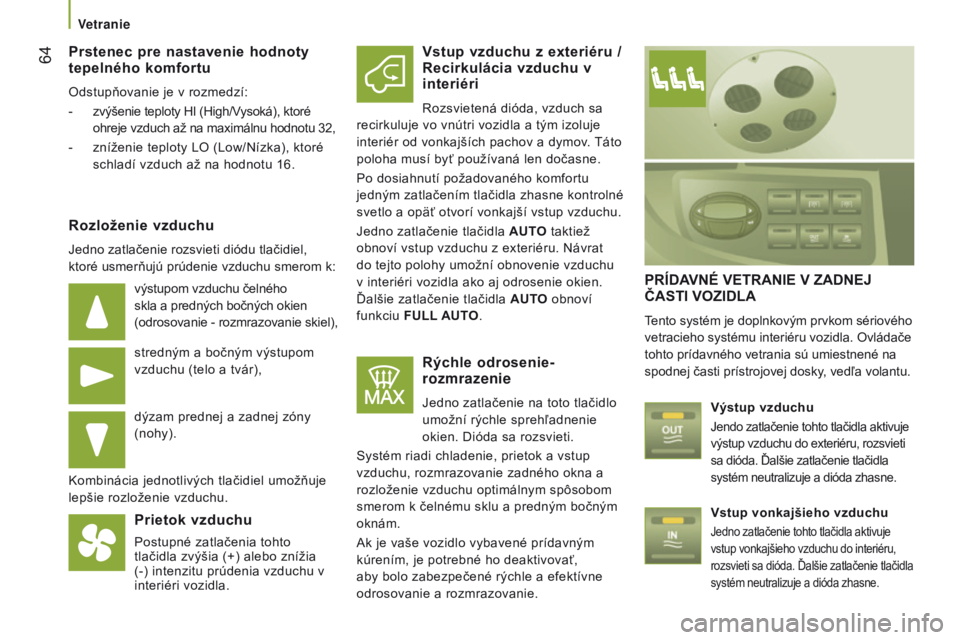

Prstenec pre nastavenie hodnoty
tepelného komfortu
Odstupňovanie je v rozmedzí:
-
zvýšenie teploty HI (High/
v
ysoká), ktoré
ohreje vzduch až na maximálnu hodnotu 32,
-
zníženie teploty LO (Low/Nízka), ktoré
schladí vzduch až na hodnotu 16.
Rozloženie vzduchu
Jedno zatlačenie rozsvieti diódu tlačidiel,
ktoré usmerňujú prúdenie vzduchu smerom k:
výstupom vzduchu čelného
skla a predných bočných okien
(odrosovanie - rozmrazovanie skiel),
stredným a bočným výstupom
vzduchu (telo a tvár),
dýzam prednej a zadnej zóny
(nohy).
k
ombinácia jednotlivých tlačidiel umožňuje
lepšie rozloženie vzduchu.
Prietok vzduchu
Postupné zatlačenia tohto
tlačidla zvýšia (+) alebo znížia
(-) intenzitu prúdenia vzduchu v
interiéri vozidla.
Vstup vzduchu z exteriéru /
Recirkulácia vzduchu v
interiéri
rozsvietená dióda, vzduch sa
recirkuluje vo vnútri vozidla a tým izoluje
interiér od vonkajších pachov a dymov.
t
áto
poloha musí byť používaná len dočasne.
Po dosiahnutí požadovaného komfortu
jedným zatlačením tlačidla zhasne kontrolné
svetlo a opäť otvorí vonkajší vstup vzduchu.
Jedno zatlačenie tlačidla AUTO taktiež
obnoví vstup vzduchu z exteriéru. Návrat
do tejto polohy umožní obnovenie vzduchu
v interiéri vozidla ako aj odrosenie okien.
Ďalšie zatlačenie tlačidla AUTO obnoví
funkciu FULL AUTO.
Rýchle odrosenie-
rozmrazenie
Jedno zatlačenie na toto tlačidlo
umožní rýchle sprehľadnenie
okien. Dióda sa rozsvieti.
Systém riadi chladenie, prietok a vstup
vzduchu, rozmrazovanie zadného okna a
rozloženie vzduchu optimálnym spôsobom
smerom k čelnému sklu a predným bočným
oknám.
a
k je vaše vozidlo vybavené prídavným
kúrením, je potrebné ho deaktivovať,
aby bolo zabezpečené rýchle a efektívne
odrosovanie a rozmrazovanie.
PRÍDAVNÉ VETRANIE V ZADNEj ČASTI VOZIDLA
tento systém je doplnkovým prvkom sériového
vetracieho systému interiéru vozidla. Ovládače
tohto prídavného vetrania sú umiestnené na
spodnej časti prístrojovej dosky
, vedľa volantu.
Výstup vzduchu
Jendo zatlačenie tohto tlačidla aktivuje
výstup vzduchu do exteriéru, rozsvieti
sa dióda. Ďalšie zatlačenie tlačidla
systém neutralizuje a dióda zhasne.
Vstup vonkajšieho vzduchu
Jedno zatlačenie tohto tlačidla aktivuje
vstup vonkajšieho vzduchu do interiéru,
rozsvieti sa dióda. Ďalšie zatlačenie tlačidla
systém neutralizuje a dióda zhasne.
vetranie
Page 67 of 308

65
jumper_sk_Chap03_ergo-et-confort_ed01-2015

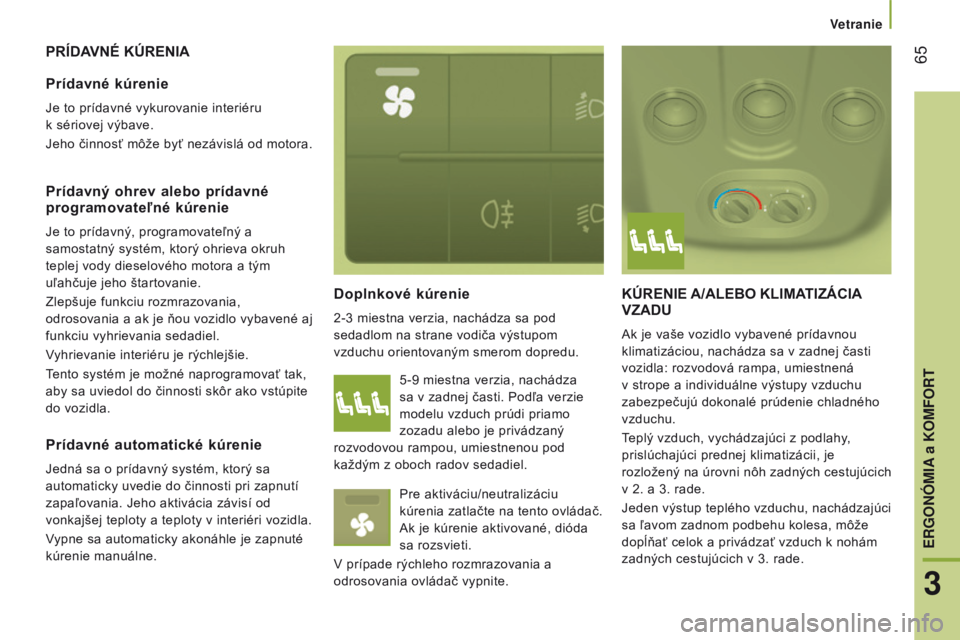

PRÍDAVNÉ KÚRENIA
Doplnkové
kúrenie
2-3 miestna verzia, nachádza sa pod
sedadlom na strane vodiča výstupom
vzduchu orientovaným smerom dopredu.
KÚRENIE A / ALEBO KLIMATIZ á CIA VZADU
ak je vaše vozidlo vybavené prídavnou
klimatizáciou, nachádza sa v zadnej časti
vozidla: rozvodová rampa, umiestnená
v strope a individuálne výstupy vzduchu
zabezpečujú dokonalé prúdenie chladného
vzduchu.
teplý vzduch, vychádzajúci z podlahy
,
prislúchajúci prednej klimatizácii, je
rozložený na úrovni nôh zadných cestujúcich
v 2. a 3. rade.
Jeden výstup teplého vzduchu, nachádzajúci
sa ľavom zadnom podbehu kolesa, môže
dopĺňať celok a privádzať vzduch k nohám
zadných cestujúcich v 3. rade.
Prídavné kúrenie
Je to prídavné vykurovanie interiéru
k sériovej výbave.
Jeho činnosť môže byť nezávislá od motora.
Prídavný ohrev alebo prídavné
programovateľné kúrenie
Je to prídavný, programovateľný a
samostatný systém, ktorý ohrieva okruh
teplej vody dieselového motora a tým
uľahčuje jeho štartovanie.
Zlepšuje funkciu rozmrazovania,
odrosovania a ak je ňou vozidlo vybavené aj
funkciu vyhrievania sedadiel.
vyhrievanie interiéru je rýchlejšie.
tento systém je možné naprogramovať tak,
aby sa uviedol do činnosti skôr ako vstúpite
do vozidla. 5-9
miestna verzia, nachádza
sa v zadnej časti. Podľa verzie
modelu vzduch prúdi priamo
zozadu alebo je privádzaný
rozvodovou rampou, umiestnenou pod
každým z oboch radov sedadiel.
Pre aktiváciu/neutralizáciu
kúrenia zatlačte na tento ovládač.
a
k je kúrenie aktivované, dióda
sa rozsvieti.
v
prípade rýchleho rozmrazovania a
odrosovania ovládač vypnite.
Prídavné automatické kúrenie
Jedná sa o prídavný systém, ktorý sa
automaticky uvedie do činnosti pri zapnutí
zapaľovania. Jeho aktivácia závisí od
vonkajšej teploty a teploty v interiéri vozidla.
vypne sa automaticky akonáhle je zapnuté
kúrenie manuálne.
vetranie
3
ErGoN
Page 68 of 308

66
jumper_sk_Chap03_ergo-et-confort_ed01-2015

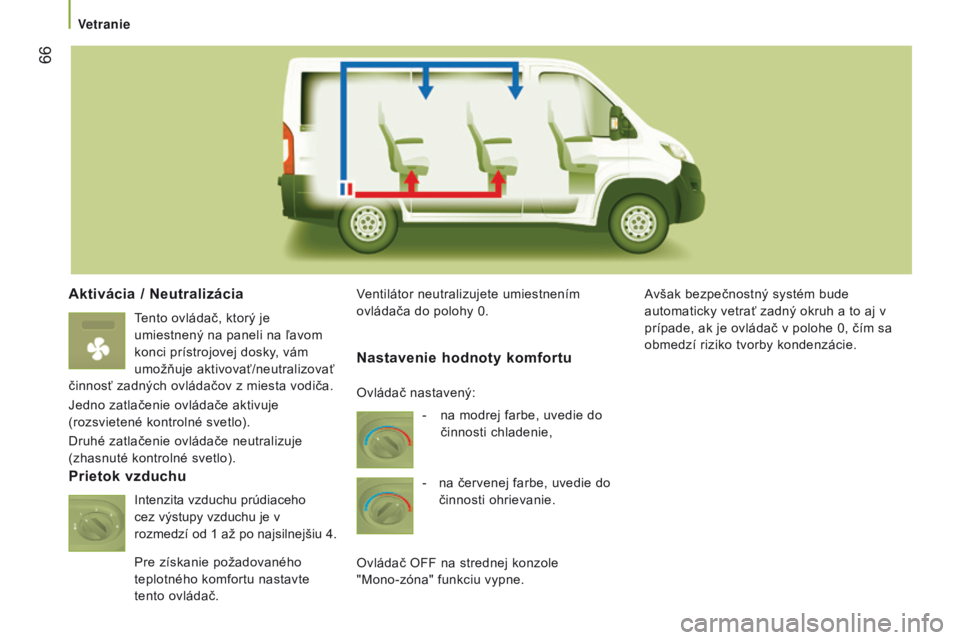

Aktivácia / Neutralizácia
tento ovládač, ktorý je
umiestnený na paneli na ľavom
konci prístrojovej dosky, vám
umožňuje aktivovať/neutralizovať
činnosť zadných ovládačov z miesta vodiča.
Jedno zatlačenie ovládače aktivuje
(rozsvietené kontrolné svetlo).
Druhé zatlačenie ovládače neutralizuje
(zhasnuté kontrolné svetlo).
ventilátor neutralizujete umiestnením
ovládača do polohy 0.
avšak bezpečnostný systém bude
automaticky vetrať zadný okruh a to aj v
prípade, ak je ovládač v polohe 0, čím sa
obmedzí riziko tvorby kondenzácie.
Prietok vzduchu Nastavenie hodnoty komfortu
- na modrej farbe, uvedie do
činnosti chladenie,
-
na červenej farbe, uvedie do
činnosti ohrievanie.
Ovládač OFF na strednej konzole
"Mono-zóna" funkciu vypne. Ovládač nastavený:
Intenzita vzduchu prúdiaceho
cez výstupy vzduchu je v
rozmedzí
od
1
až po najsilnejšiu 4.
Pre získanie požadovaného
teplotného komfortu nastavte
tento ovládač.
vetranie
Page 69 of 308

67
jumper_sk_Chap03_ergo-et-confort_ed01-2015
Nastavenie času hodín
Skôr ako naprogramujete časované zapnutie
ohrevu, nastavte hodiny na ovládacom
paneli.Zatlačte na tlačidlo "set" a
pridržte ho zatlačené.
Displej a kontrolka nastavenia
času sa rozsvietia.
Do desiatich sekúnd zatlačte na jedno
z tlačidiel nastavenia až po zobrazenie
správneho času:
-
">"
pre zvýšenie hodnoty
času,
alebo
-
"<"
pre zníženie hodnoty času.
Zobrazenie času
P
ROGRAMOVATEĽNÝ
DOPLNKOVÝ
o
H
r
E
v
ak je vaše vozidlo vybavené samostatným
programovateľ ným ohrevom: umožňuje
postupné zahriatie motora na správnu
teplotu, ktorá uľahčí jeho štartovanie.
Integrované hodiny umožňujú
naprogramovanie času uvedenia ohrevu do
činnosti. Interiér vozidla sa ohreje v kratšom
čase. Zobrazenie času
Numerická programová jednotka
Ovládací panel systému programovateľného
doplnkového ohrevu je umiestnený vedľa
volantu, pod panelom ovládačov MODE.
k
ontrolka ohrievacieho cyklu
k
ontrolka nastavenia a
zobrazenia času
Zobrazenie čísla zvoleného
programu
k
ontrolka vetrania
t
lačidlá nastavenia času
t
lačidlo voľby programu
t
lačidlo okamžitého zapnutia
ohrevu Nepretržitým zatlačením tlačidla sa číselná
hodnota mení rýchlejšie.
u
voľnite tlačidlo "set".
k
eď displej zhasne, čas je zaznamenaný.
Zatlačte na tlačidlo " <" ou " >".
k
ontrolka zobrazenia času sa
rozsvieti a čas sa zobrazí po
dobu približne desať sekúnd.
vetranie
3
ErGoN
Page 70 of 308

68
jumper_sk_Chap03_ergo-et-confort_ed01-2015

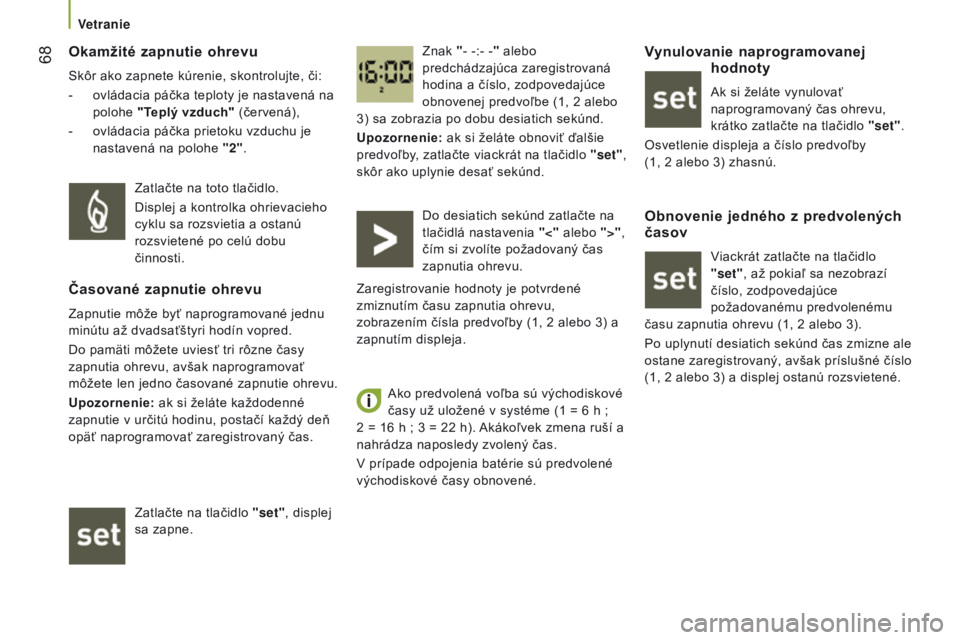

Okamžité zapnutie ohrevu
Skôr ako zapnete kúrenie, skontrolujte, či:
-
ovládacia páčka teploty je nastavená na
polohe "Teplý vzduch" (červená),
-
ovládacia páčka prietoku vzduchu je
nastavená na polohe "2". Znak "
- -:- -" alebo
predchádzajúca zaregistrovaná
hodina a číslo, zodpovedajúce
obnovenej predvoľbe (1, 2
alebo
3) sa zobrazia po dobu desiatich sekúnd.
Upozornenie: ak si želáte obnoviť ďalšie
predvoľby, zatlačte viackrát na tlačidlo "set",
skôr ako uplynie desať sekúnd.
Zatlačte na toto tlačidlo.
Displej a kontrolka ohrievacieho
cyklu sa rozsvietia a ostanú
rozsvietené po celú dobu
činnosti.
Časované zapnutie ohrevu
Zapnutie môže byť naprogramované jednu
minútu až dvadsaťštyri hodín vopred.
Do pamäti môžete uviesť tri rôzne časy
zapnutia ohrevu, avšak naprogramovať
môžete len jedno časované zapnutie ohrevu.
Upozornenie: ak si želáte každodenné
zapnutie v určitú hodinu, postačí každý deň
opäť naprogramovať zaregistrovaný čas.
Zatlačte na tlačidlo "set", displej
sa zapne. Do desiatich sekúnd zatlačte na
tlačidlá nastavenia "<"
alebo ">",
čím si zvolíte požadovaný čas
zapnutia ohrevu.
Zaregistrovanie hodnoty je potvrdené
zmiznutím času zapnutia ohrevu,
zobrazením čísla predvoľby (1, 2 alebo 3) a
zapnutím displeja.
a
ko predvolená voľba sú východiskové
časy už uložené v systéme (1
= 6 h ;
2
= 16 h ; 3 = 22 h).
a
kákoľvek zmena ruší a
nahrádza naposledy zvolený čas.
v
prípade odpojenia batérie sú predvolené
východiskové časy obnovené.
Vynulovanie naprogramovanej hodnoty
ak si želáte vynulovať
naprogramovaný čas ohrevu,
krátko zatlačte na tlačidlo "set".
Osvetlenie displeja a číslo predvoľby
(1, 2
alebo 3) zhasnú.
Obnovenie jedného z predvolených
časov
viackrát zatlačte na tlačidlo
"set", až pokiaľ sa nezobrazí
číslo, zodpovedajúce
požadovanému predvolenému
času zapnutia ohrevu (1, 2
alebo 3).
Po uplynutí desiatich sekúnd čas zmizne ale
ostane zaregistrovaný, avšak príslušné číslo
(1, 2
alebo 3) a displej ostanú rozsvietené.
vetranie
