CITROEN JUMPER 2016 Priručnik (in Serbian)

249
jumper_sr_Chap11_Particularites_ed01-2015

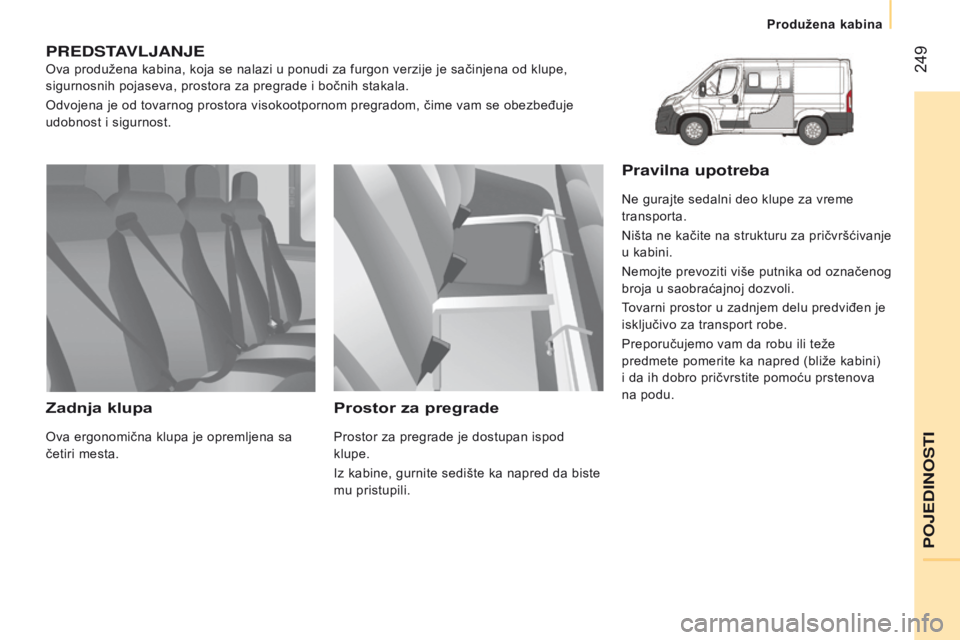

PREdSTAvLJANJE
Ova produžena kabina, koja se nalazi u ponudi za furgon verzije je sačinjena od klupe,
sigurnosnih pojaseva, prostora za pregrade i bočnih stakala.
Odvojena je od tovarnog prostora visokootpornom pregradom, čime vam se obezbeđuje
udobnost i sigurnost.
Zadnja klupa
Ova ergonomična klupa je opremljena sa
četiri mesta.
Prostor za pregrade
Prostor za pregrade je dostupan ispod
klupe.
Iz kabine, gurnite sedište ka napred da biste
mu pristupili.
Pravilna upotreba
Ne gurajte sedalni deo klupe za vreme
transporta.
Ništa ne kačite na strukturu za pričvršćivanje
u kabini.
Nemojte prevoziti više putnika od označenog
broja u saobraćajnoj dozvoli.
Tovarni prostor u zadnjem delu predviđen je
isključivo za transport robe.
Preporučujemo vam da robu ili teže
predmete pomerite ka napred (bliže kabini)
i da ih dobro pričvrstite pomoću prstenova
na podu.
POJEdINOSTI
Produžena kabina

250
jumper_sr_Chap11_Particularites_ed01-2015

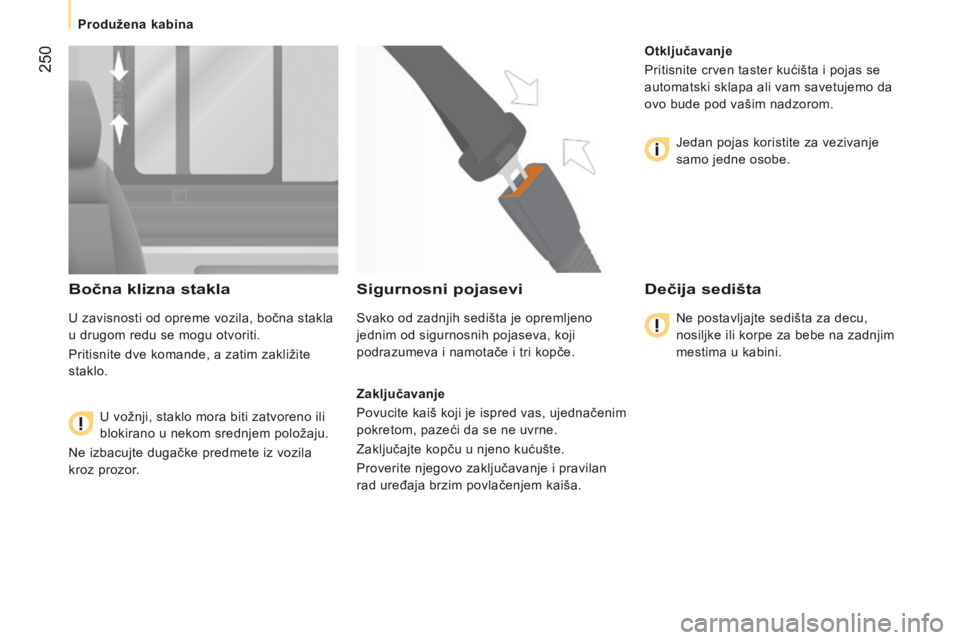

Bočna klizna stakla
U zavisnosti od opreme vozila, bočna stakla
u drugom redu se mogu otvoriti.
Pritisnite dve komande, a zatim zakližite
staklo.U vožnji, staklo mora biti zatvoreno ili
blokirano u nekom srednjem položaju.
Ne izbacujte dugačke predmete iz vozila
kroz prozor.
Sigurnosni pojasevi
Svako od zadnjih sedišta je opremljeno
jednim od sigurnosnih pojaseva, koji
podrazumeva i namotače i tri kopče.
Zaključavanje
Povucite kaiš koji je ispred vas, ujednačenim
pokretom, pazeći da se ne uvrne.
Zaključajte kopču u njeno kućušte.
Proverite njegovo zaključavanje i pravilan
rad uređaja brzim povlačenjem kaiša. Otključavanje
Pritisnite crven taster kućišta i pojas se
automatski sklapa ali vam savetujemo da
ovo bude pod vašim nadzorom.
Jedan pojas koristite za vezivanje
samo jedne osobe.
Dečija sedišta
Ne postavljajte sedišta za decu,
nosiljke ili korpe za bebe na zadnjim
mestima u kabini.
Produžena kabina

251
jumper_sr_Chap11_Particularites_ed01-2015

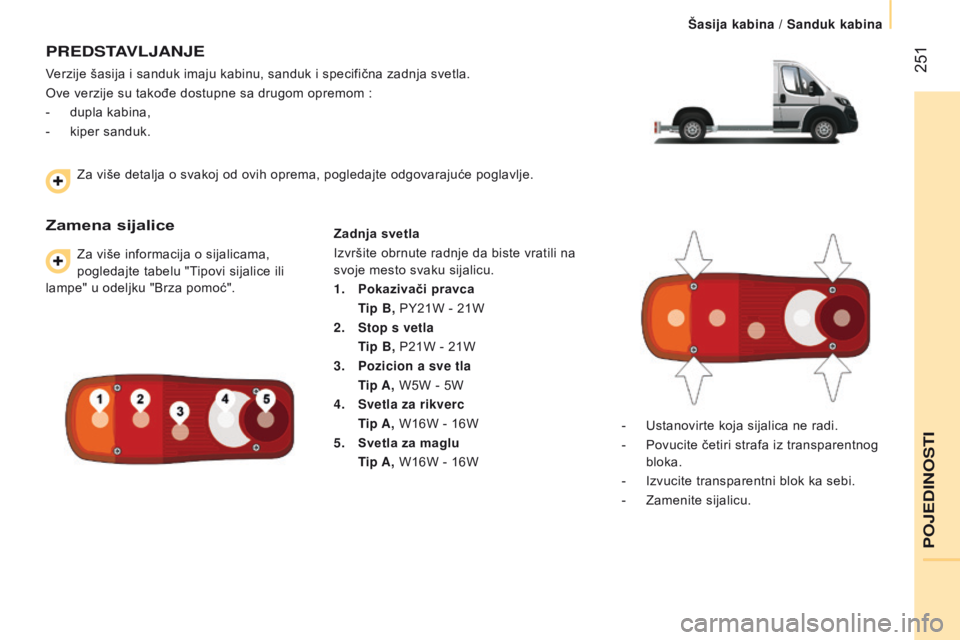

PREdSTAvLJANJE
Verzije šasija i sanduk imaju kabinu, sanduk i specifična zadnja svetla.
Ove verzije su takođe dostupne sa drugom opremom
:
-

dupla kabina,
-


kiper sanduk.
Zamena sijalice
Za više informacija o sijalicama,
pogledajte tabelu "Tipovi sijalice ili
lampe" u odeljku "Brza pomoć". Zadnja svetla
Izvršite obrnute radnje da biste vratili na
svoje mesto svaku sijalicu.
1.

Pokazivači pravca
T

ip B, PY21W - 21W
2.

Stop
s vetla
T

ip B, P21W - 21W
3.

Pozicion
a sve tla
T

ip A, W5W - 5W
4.

Svetla za rikverc
T

ip A, W16W - 16W
5.

Svetla za maglu
T

ip A, W16W - 16W-

Ustanovirte koja sijalica ne radi.
-


Povucite četiri strafa iz transparentnog

bloka.
-

Izvucite transparentni blok ka sebi.
-


Zamenite sijalicu.
Za više detalja o svakoj od ovih oprema, pogledajte odgovarajuć

e poglavlje.
POJEdINOSTI
Šasija kabina / Sanduk kabina

252
jumper_sr_Chap11_Particularites_ed01-2015

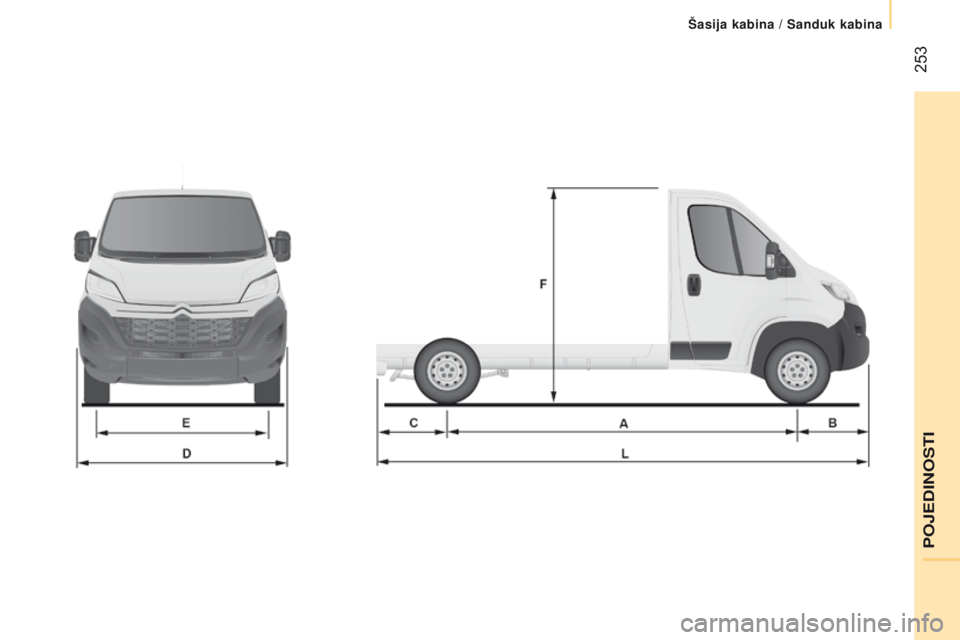

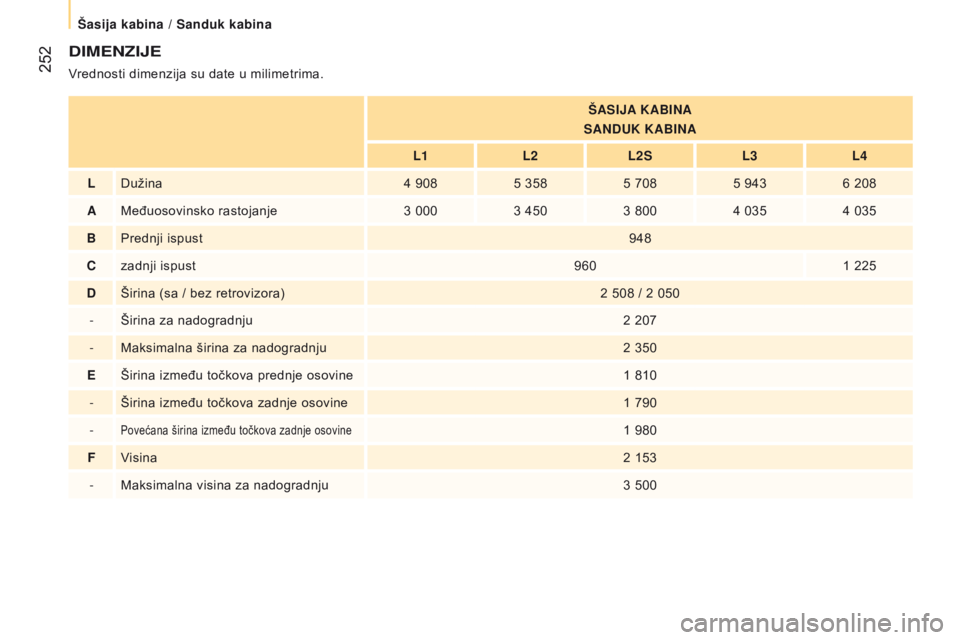

dIMENZIJE
Vrednosti dimenzija su date u milimetrima.
ŠASIJA KABINA
SAN d UK KABINA
L1 L2L2S L3L4
L Dužina 4

908 5

358 5
708 5
9436
208
A Međuosovinsko rastojanje 3

000 3

450 3
800 4
0354
035
B Prednji ispust 948
C zadnji ispust 9601 225
dŠirina (sa / bez retrovizora) 2 508 / 2

050
- Širina za nadogradnju 2
207
- Maksimalna širina za nadogradnju 2
350
E Širina između točkova prednje osovine 1
810
- Širina između točkova zadnje osovine 1
790
-
Povećana širina između točkova zadnje osovine1 980
F V
isina 2
153
- Maksimalna visina za nadogradnju 3
500
Šasija kabina / Sanduk kabina

253
jumper_sr_Chap11_Particularites_ed01-2015
POJEDINOSTI
\212asija kabina / Sanduk kabina

254
jumper_sr_Chap11_Particularites_ed01-2015

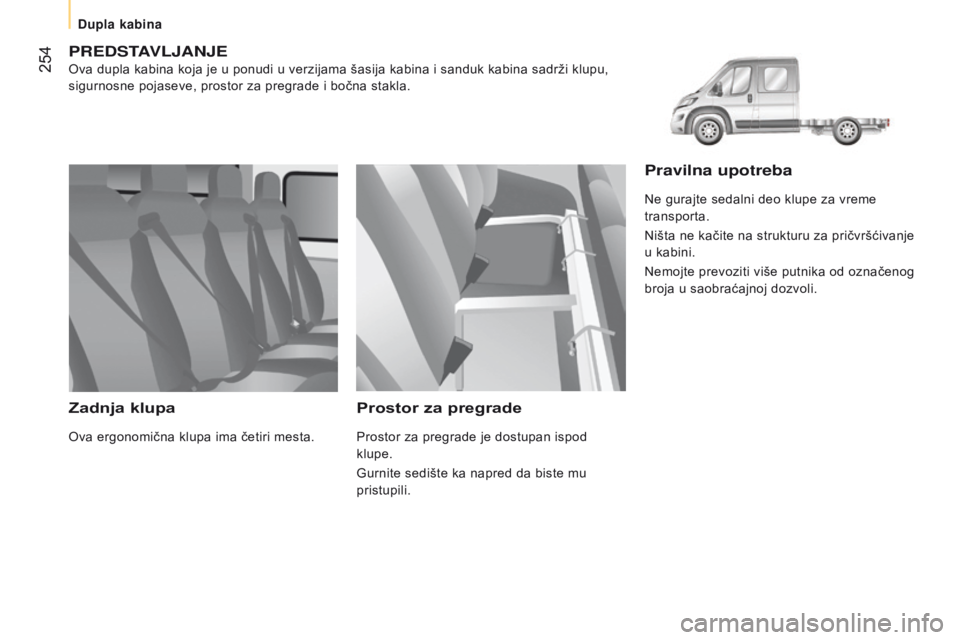

PREdSTAvLJANJE
Ova dupla kabina koja je u ponudi u verzijama šasija kabina i sanduk kabina sadrži klupu,
sigurnosne pojaseve, prostor za pregrade i bočna stakla.
Zadnja klupa
Ova ergonomična klupa ima četiri mesta.
Prostor za pregrade
Prostor za pregrade je dostupan ispod
klupe.
Gurnite sedište ka napred da biste mu
pristupili.
Pravilna upotreba
Ne gurajte sedalni deo klupe za vreme
transporta.
Ništa ne kačite na strukturu za pričvršćivanje
u kabini.
Nemojte prevoziti više putnika od označenog
broja u saobraćajnoj dozvoli.
dupla kabina

255
jumper_sr_Chap11_Particularites_ed01-2015

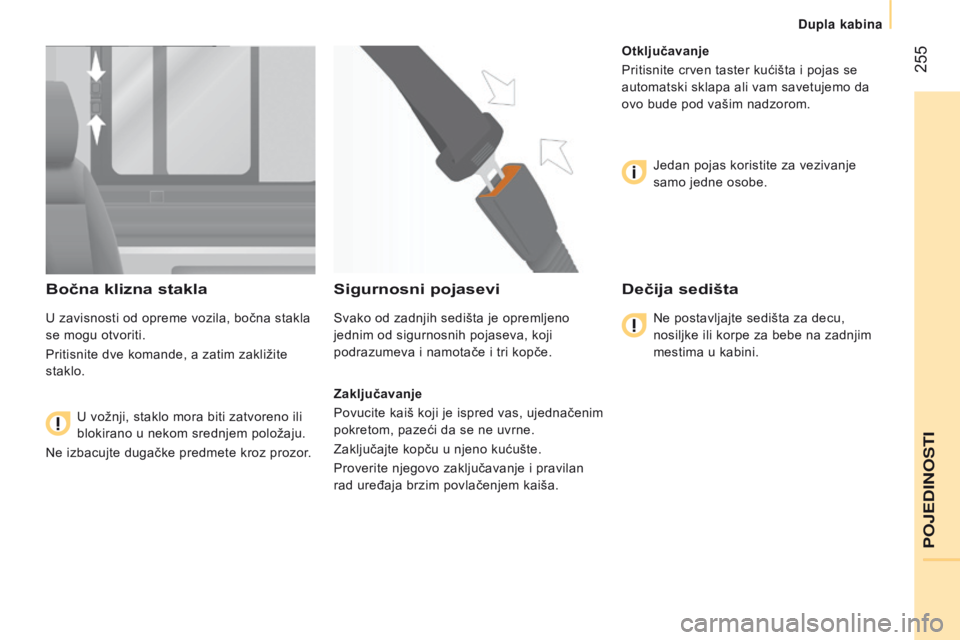

Bočna klizna stakla
U zavisnosti od opreme vozila, bočna stakla
se mogu otvoriti.
Pritisnite dve komande, a zatim zakližite
staklo.U vožnji, staklo mora biti zatvoreno ili
blokirano u nekom srednjem položaju.
Ne izbacujte dugačke predmete kroz prozor.
Sigurnosni pojasevi
Svako od zadnjih sedišta je opremljeno
jednim od sigurnosnih pojaseva, koji
podrazumeva i namotače i tri kopče.
Zaključavanje
Povucite kaiš koji je ispred vas, ujednačenim
pokretom, pazeći da se ne uvrne.
Zaključajte kopču u njeno kućušte.
Proverite njegovo zaključavanje i pravilan
rad uređaja brzim povlačenjem kaiša. Otključavanje
Pritisnite crven taster kućišta i pojas se
automatski sklapa ali vam savetujemo da
ovo bude pod vašim nadzorom.
Jedan pojas koristite za vezivanje
samo jedne osobe.
Dečija sedišta
Ne postavljajte sedišta za decu,
nosiljke ili korpe za bebe na zadnjim
mestima u kabini.
POJEDINOSTI
Dupla kabina

256
jumper_sr_Chap11_Particularites_ed01-2015

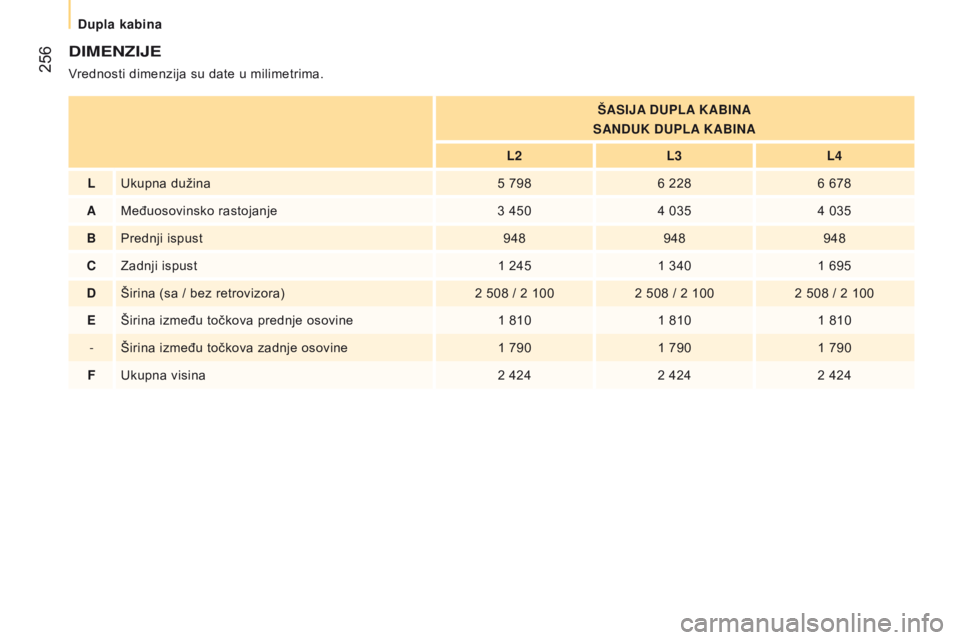

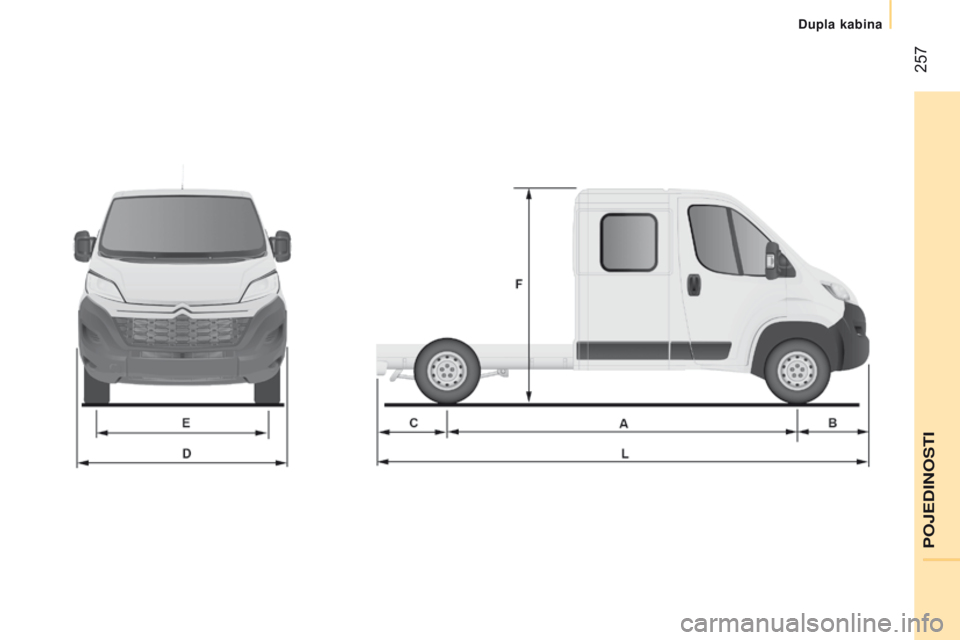

dIMENZIJE
Vrednosti dimenzija su date u milimetrima.ŠASIJA d UPLA KABINA
SAN
d UK d UPLA KABINA
L2 L3L4
L Ukupna dužina 5 7986 2286 678
A Međuosovinsko rastojanje 3 4504 0354 035
B Prednji ispust 948948948
C Zadnji ispust 1 2451 3401 695
dŠirina (sa / bez retrovizora) 2 508 / 2 1002 508 / 2 1002 508 / 2 100
E Širina između točkova prednje osovine 1 8101 8101 810
- Širina između točkova zadnje osovine 1 7901 7901 790
F Ukupna visina 2 4242 4242 424
dupla kabina

257
jumper_sr_Chap11_Particularites_ed01-2015
POJEDINOSTI
Dupla kabina

258
jumper_sr_Chap11_Particularites_ed01-2015

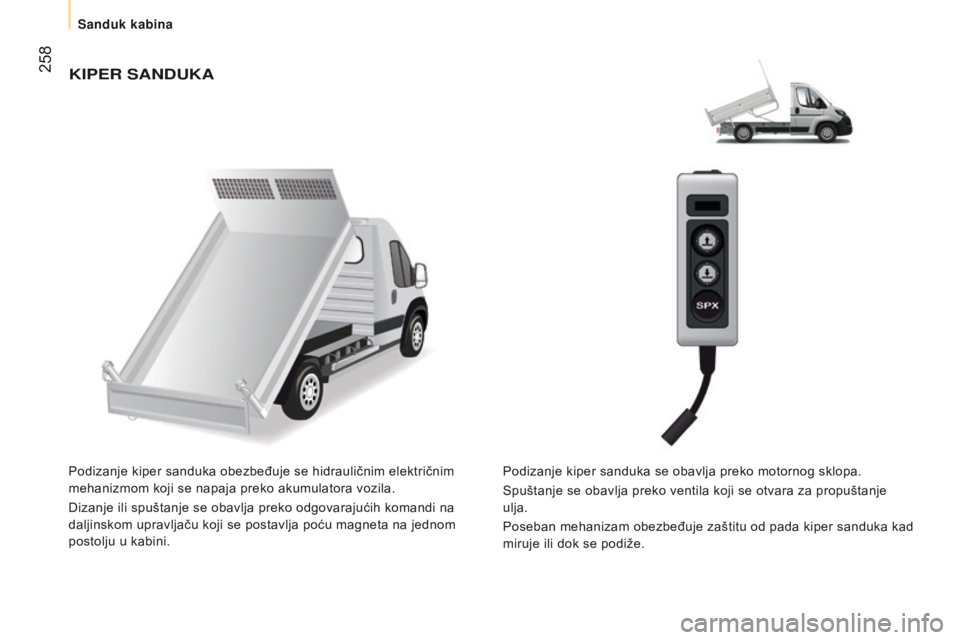

KIPER SANdUKA
Podizanje kiper sanduka obezbeđuje se hidrauličnim električnim
mehanizmom koji se napaja preko akumulatora vozila.
Dizanje ili spuštanje se obavlja preko odgovarajućih komandi na
daljinskom upravljaču koji se postavlja poću magneta na jednom
postolju u kabini.Podizanje kiper sanduka se obavlja preko motornog sklopa.
Spuštanje se obavlja preko ventila koji se otvara za propuštanje
ulja.
Poseban mehanizam obezbeđuje zaštitu od pada kiper sanduka kad
miruje ili dok se podiže.
Sanduk kabina
