CITROEN JUMPER 2017 Instructieboekjes (in Dutch)

Stoelen
79
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

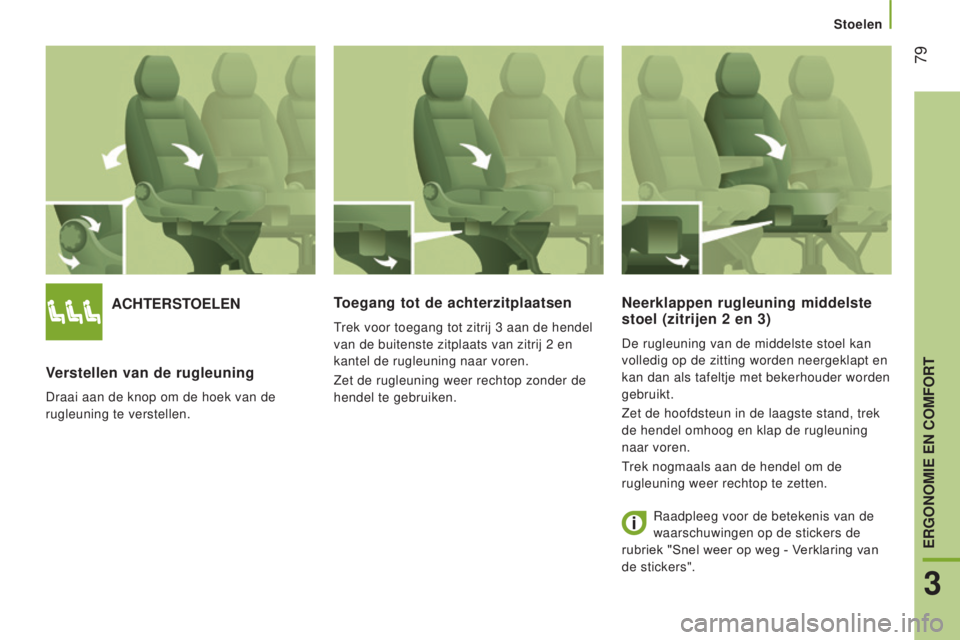

ACHTeRSTOeleN
V

erstellen van de rugleuning
Draai aan de knop om de hoek van de
rugleuning te verstellen.
Toegang tot de achterzitplaatsen
Trek voor toegang tot zitrij 3 aan de hendel
van de buitenste zitplaats van zitrij 2 en
kantel de rugleuning naar voren.
Zet de rugleuning weer rechtop zonder de
hendel te gebruiken.
Neerklappen rugleuning middelste
stoel (zitrijen 2 en 3)
De rugleuning van de middelste stoel kan
volledig op de zitting worden neergeklapt en
kan dan als tafeltje met bekerhouder worden
gebruikt.
Zet de hoofdsteun in de laagste stand, trek
de hendel omhoog en klap de rugleuning
naar voren.
Trek nogmaals aan de hendel om de
rugleuning weer rechtop te zetten.
Raadpleeg voor de betekenis van de
waarschuwingen op de stickers de
rubriek "Snel weer op weg - Verklaring van
de stickers".
3
eRgONOMIe eN COMFORT

80
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

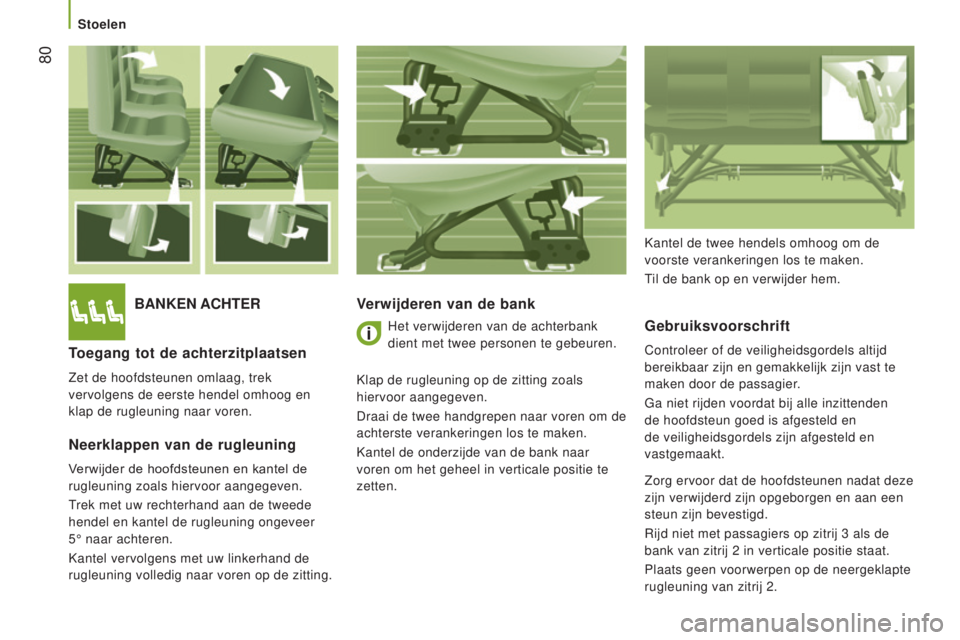

BANkeN ACHTe RV
erwijderen van de bank
g

ebruiksvoorschrift
Controleer of de veiligheidsgordels altijd
bereikbaar zijn en gemakkelijk zijn vast te
maken door de passagier.
Ga niet rijden voordat bij alle inzittenden
de hoofdsteun goed is afgesteld en
de veiligheidsgordels zijn afgesteld en
vastgemaakt.Toegang tot de achterzitplaatsen
Zet de hoofdsteunen omlaag, trek
vervolgens de eerste hendel omhoog en
klap de rugleuning naar voren.
Neerklappen van de rugleuning
Verwijder de hoofdsteunen en kantel de
rugleuning zoals hiervoor aangegeven.
Trek met uw rechterhand aan de tweede
hendel en kantel de rugleuning ongeveer
5° naar achteren.
Kantel vervolgens met uw linkerhand de
rugleuning volledig naar voren op de zitting. Kantel de twee hendels omhoog om de
voorste verankeringen los te maken.
Til de bank op en verwijder hem.
Het verwijderen van de achterbank
dient met twee personen te gebeuren.
Klap de rugleuning op de zitting zoals
hiervoor aangegeven.
Draai de twee handgrepen naar voren om de
achterste verankeringen los te maken.
Kantel de onderzijde van de bank naar
voren om het geheel in verticale positie te
zetten. Zorg ervoor dat de hoofdsteunen nadat deze
zijn verwijderd zijn opgeborgen en aan een
steun zijn bevestigd.
Rijd niet met passagiers op zitrij 3
als de
bank van zitrij 2
in verticale positie staat.
Plaats geen voorwerpen op de neergeklapte
rugleuning van zitrij 2.
Stoelen

Praktische voorzieningen
81
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

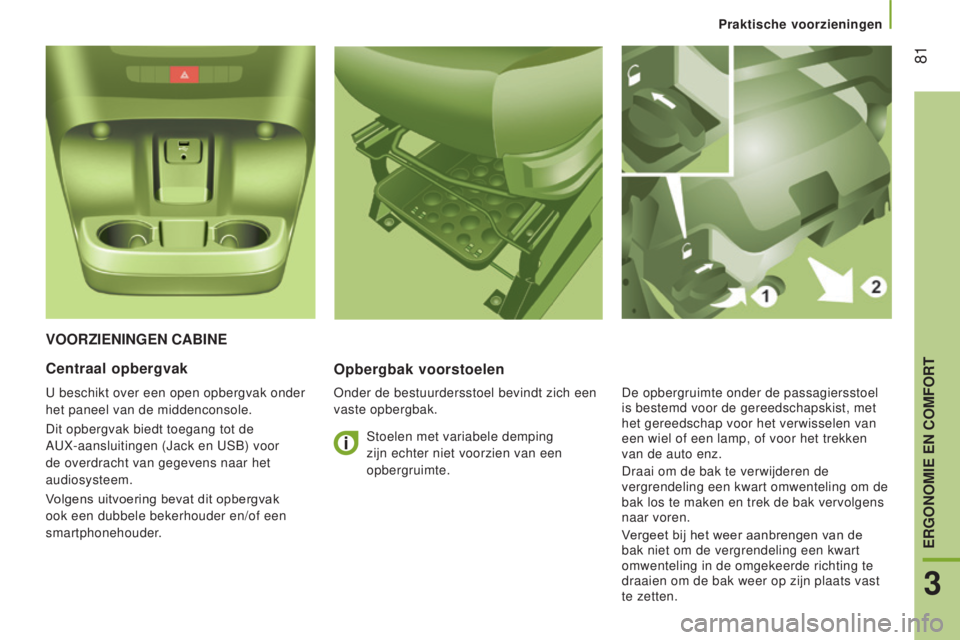

VOORZIeNINgeN CABINeOpbergbak voorstoelen
Onder de bestuurdersstoel bevindt zich een
vaste opbergbak.
Centraal opbergvak
U beschikt over een open opbergvak onder
het paneel van de middenconsole.
Dit opbergvak biedt toegang tot de
AUX-aansluitingen (Jack en USB) voor
de overdracht van gegevens naar het
audiosysteem.
Volgens uitvoering bevat dit opbergvak
ook een dubbele bekerhouder en/of een
smartphonehouder. Stoelen met variabele demping
zijn echter niet voorzien van een
opbergruimte.
De opbergruimte onder de passagiersstoel
is bestemd voor de gereedschapskist, met
het gereedschap voor het verwisselen van
een wiel of een lamp, of voor het trekken
van de auto enz.
Draai om de bak te verwijderen de
vergrendeling een kwart omwenteling om de
bak los te maken en trek de bak vervolgens
naar voren.
Vergeet bij het weer aanbrengen van de
bak niet om de vergrendeling een kwart
omwenteling in de omgekeerde richting te
draaien om de bak weer op zijn plaats vast
te zetten.
3
eRgONOMIe eN COMFORT

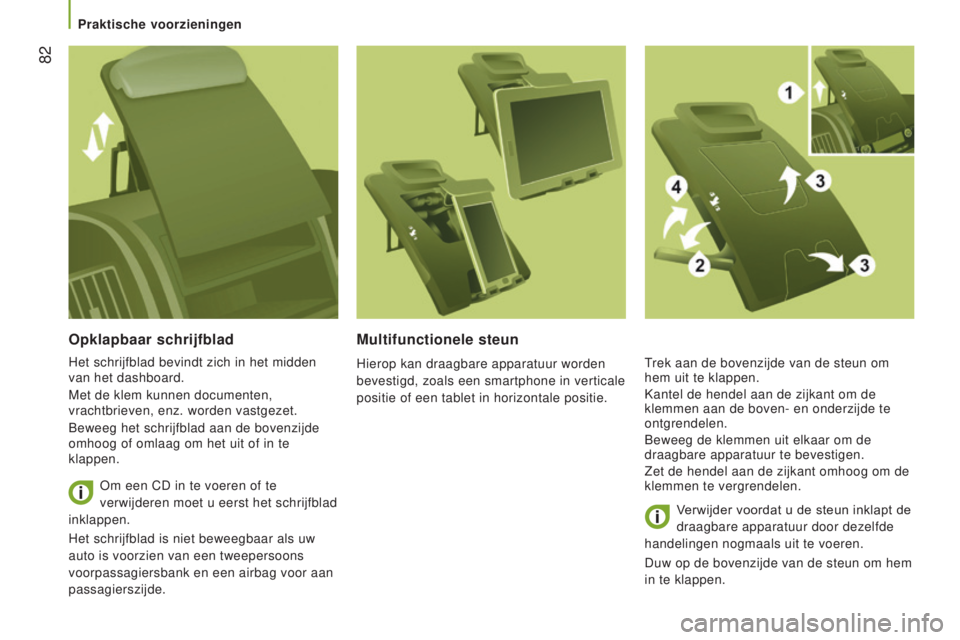

82
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016
Opklapbaar schrijfblad
Het schrijfblad bevindt zich in het midden
van het dashboard.
Met de klem kunnen documenten,
vrachtbrieven, enz. worden vastgezet.
Beweeg het schrijfblad aan de bovenzijde
omhoog of omlaag om het uit of in te
klappen.Om een CD in te voeren of te
verwijderen moet u eerst het schrijfblad
inklappen.
Het schrijfblad is niet beweegbaar als uw
auto is voorzien van een tweepersoons
voorpassagiersbank en een airbag voor aan
passagierszijde.
Multifunctionele steun
Hierop kan draagbare apparatuur worden
bevestigd, zoals een smartphone in verticale
positie of een tablet in horizontale positie. Trek aan de bovenzijde van de steun om
hem uit te klappen.
Kantel de hendel aan de zijkant om de
klemmen aan de boven- en onderzijde te
ontgrendelen.
Beweeg de klemmen uit elkaar om de
draagbare apparatuur te bevestigen.
Zet de hendel aan de zijkant omhoog om de
klemmen te vergrendelen.
Verwijder voordat u de steun inklapt de
draagbare apparatuur door dezelfde
handelingen nogmaals uit te voeren.
Duw op de bovenzijde van de steun om hem
in te klappen.
Praktische voorzieningen

Praktische voorzieningen
83
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

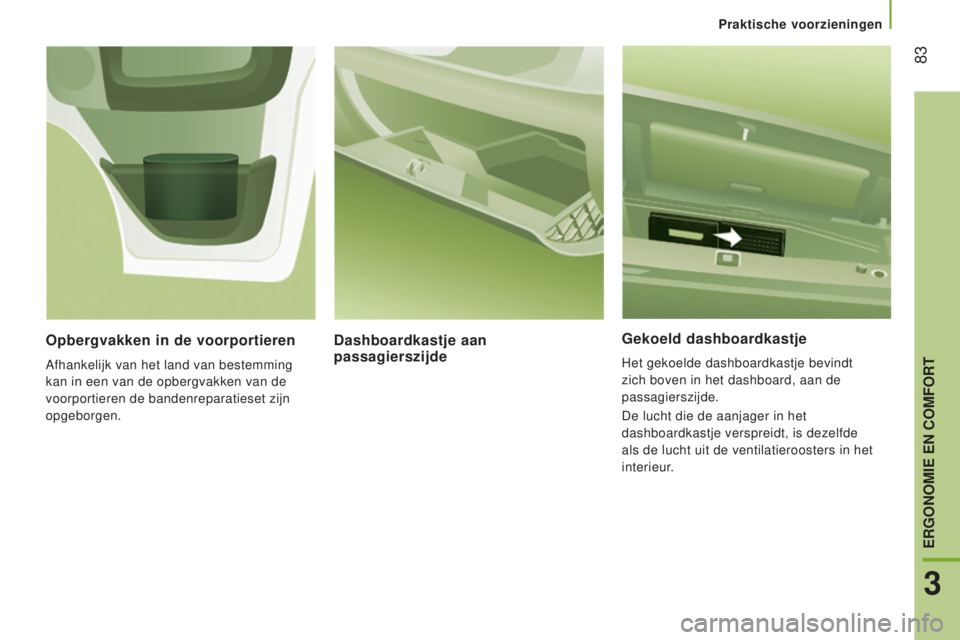

gekoeld dashboardkastje
Het gekoelde dashboardkastje bevindt
zich boven in het dashboard, aan de
passagierszijde.
De lucht die de aanjager in het
dashboardkastje verspreidt, is dezelfde
als de lucht uit de ventilatieroosters in het
interieur.
dashboardkastje aan
passagierszijde
Opbergvakken in de voorportieren
Afhankelijk van het land van bestemming
kan in een van de opbergvakken van de
voorportieren de bandenreparatieset zijn
opgeborgen.
3
eRgONOMIe eN COMFORT

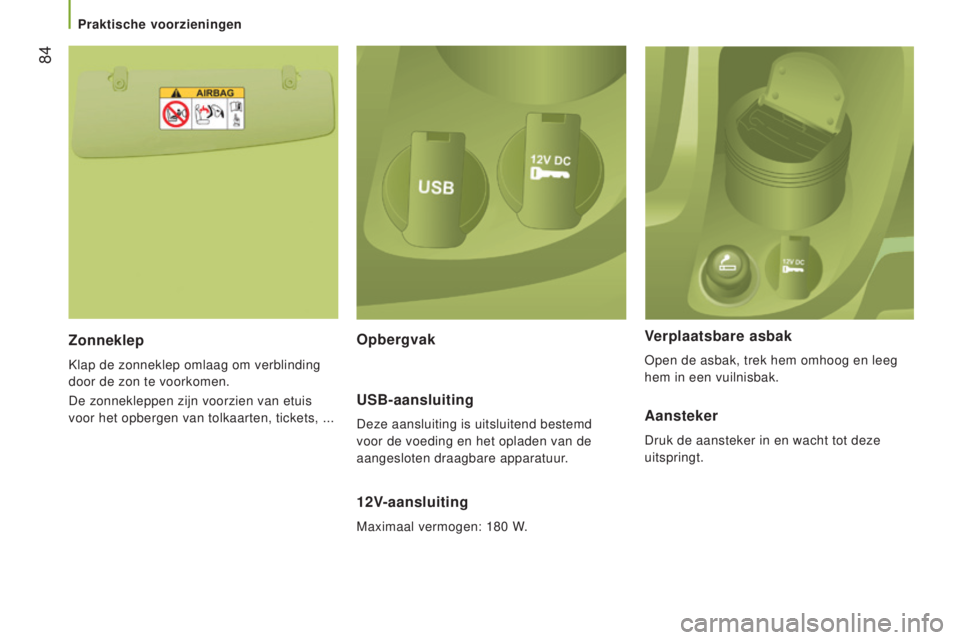

84
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016
Zonneklep
Klap de zonneklep omlaag om verblinding
door de zon te voorkomen.
De zonnekleppen zijn voorzien van etuis
voor het opbergen van tolkaarten, tickets, ...
12V-aansluiting
Maximaal vermogen: 180 W.
Verplaatsbare asbak
Open de asbak, trek hem omhoog en leeg
hem in een vuilnisbak.
Opbergvak
USB-aansluiting
Deze aansluiting is uitsluitend bestemd
voor de voeding en het opladen van de
aangesloten draagbare apparatuur.Aansteker
Druk de aansteker in en wacht tot deze
uitspringt.
Praktische voorzieningen

Praktische voorzieningen
85
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016
De bestuurder kan met
behulp van de bediening
aan de onderzijde aan de
bestuurderszijde van het
dashboard het lampje aan
passagierszijde in-/uitschakelen.

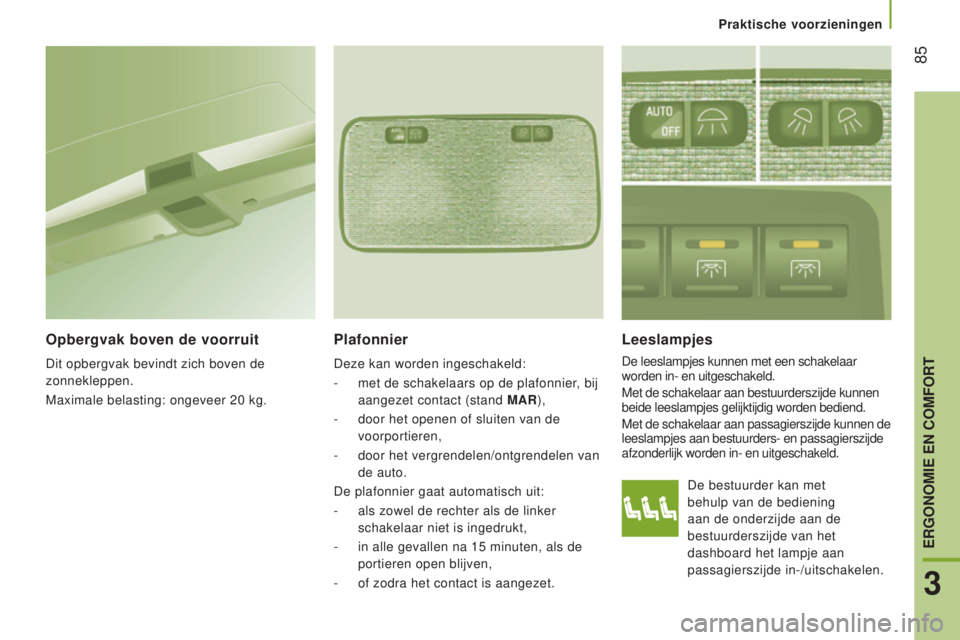

leeslampjes
De leeslampjes kunnen met een schakelaar
worden in- en uitgeschakeld.
Met de schakelaar aan bestuurderszijde kunnen
beide leeslampjes gelijktijdig worden bediend.
Met de schakelaar aan passagierszijde kunnen de
leeslampjes aan bestuurders- en passagierszijde
afzonderlijk worden in- en uitgeschakeld.
Plafonnier
Deze kan worden ingeschakeld:
-
met de schakelaars op de plafonnier
, bij
aangezet contact (stand MAR),
-

door het openen of sluiten van de

voorportieren,
-

door het vergrendelen/ontgrendelen van

de auto.
De plafonnier gaat automatisch uit:
-

als zowel de rechter als de linker

schakelaar niet is ingedrukt,
-

in alle gevallen na 15
minuten, als de
portieren open blijven,
-

of zodra het contact is aangezet.
Opbergvak boven de voorruit
Dit opbergvak bevindt zich boven de
zonnekleppen.
Maximale belasting: ongeveer 20 kg.
3
eRgONOMIe eN COMFORT

86
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

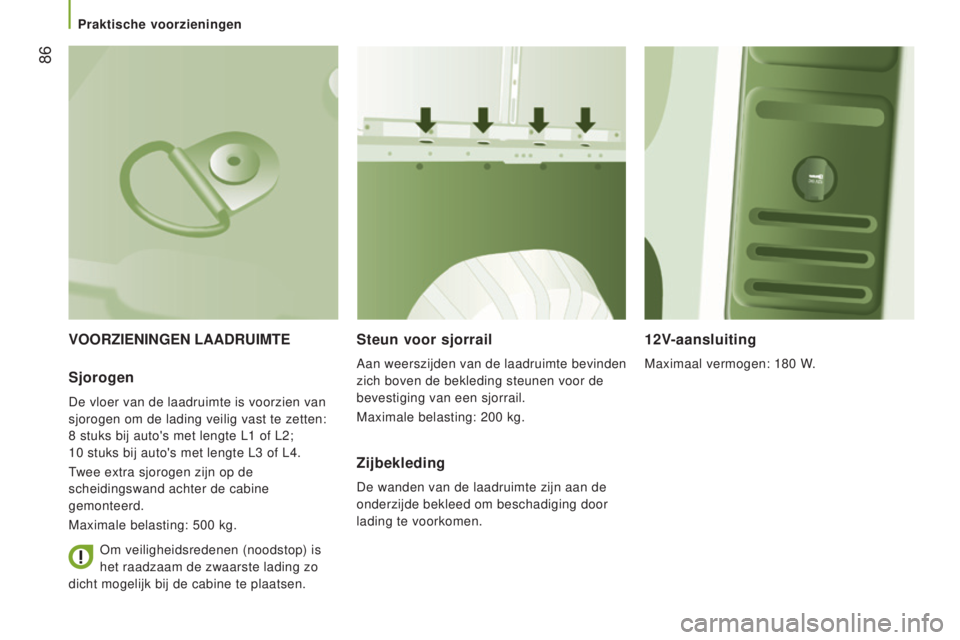

VOORZIeNINgeN lAAdRUIMTeSteun voor sjorrail
Aan weerszijden van de laadruimte bevinden
zich boven de bekleding steunen voor de
bevestiging van een sjorrail.
Maximale belasting: 200
kg.
12V-aansluiting
Maximaal vermogen: 180 W.Sjorogen
De vloer van de laadruimte is voorzien van
sjorogen om de lading veilig vast te zetten:
8 stuks bij auto's met lengte L1 of L2;
10
stuks bij auto's met lengte L3 of L4.
Twee extra sjorogen zijn op de
scheidingswand achter de cabine
gemonteerd.
Maximale belasting: 500
kg.
Zijbekleding
De wanden van de laadruimte zijn aan de
onderzijde bekleed om beschadiging door
lading te voorkomen.
Om veiligheidsredenen (noodstop) is
het raadzaam de zwaarste lading zo
dicht mogelijk bij de cabine te plaatsen.
Praktische voorzieningen

Praktische voorzieningen
87
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

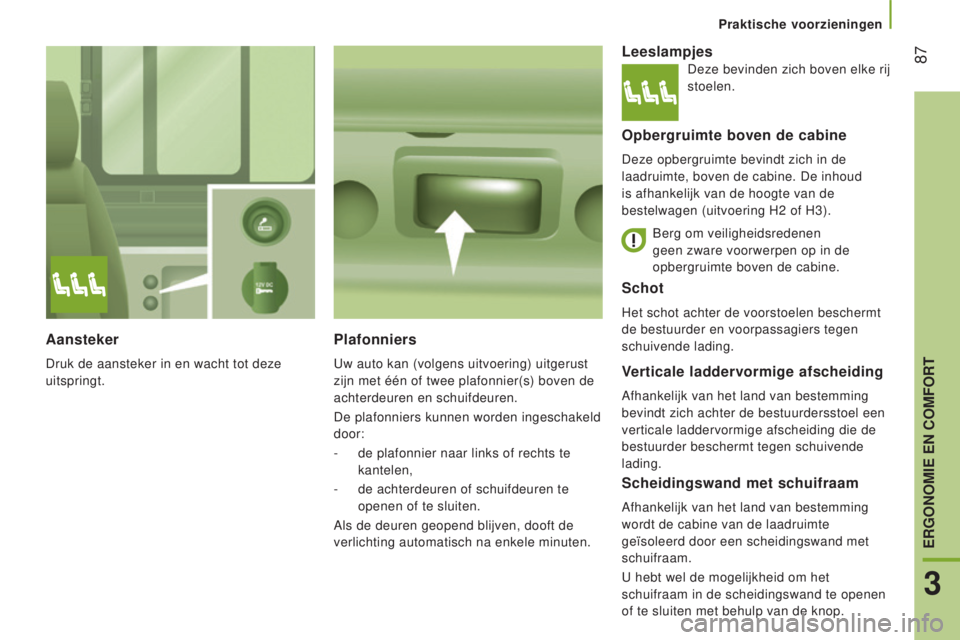

Verticale laddervormige afscheiding
Afhankelijk van het land van bestemming
bevindt zich achter de bestuurdersstoel een
verticale laddervormige afscheiding die de
bestuurder beschermt tegen schuivende
lading.
leeslampjes
Opbergruimte boven de cabine
Deze opbergruimte bevindt zich in de
laadruimte, boven de cabine. De inhoud
is afhankelijk van de hoogte van de
bestelwagen (uitvoering H2 of H3).
Scheidingswand met schuifraam
Afhankelijk van het land van bestemming
wordt de cabine van de laadruimte
geïsoleerd door een scheidingswand met
schuifraam.
U hebt wel de mogelijkheid om het
schuifraam in de scheidingswand te openen
of te sluiten met behulp van de knop.
Aansteker
Druk de aansteker in en wacht tot deze
uitspringt.
Plafonniers
Uw auto kan (volgens uitvoering) uitgerust
zijn met één of twee plafonnier(s) boven de
achterdeuren en schuifdeuren.
De plafonniers kunnen worden ingeschakeld
door:
-

de plafonnier naar links of rechts te

kantelen,
-

de achterdeuren of schuifdeuren te

openen of te sluiten.
Als de deuren geopend blijven, dooft de
verlichting automatisch na enkele minuten. Berg om veiligheidsredenen
geen zware voorwerpen op in de
opbergruimte boven de cabine.
Deze bevinden zich boven elke rij
stoelen.
Schot
Het schot achter de voorstoelen beschermt
de bestuurder en voorpassagiers tegen
schuivende lading.
3
eRgONOMIe eN COMFORT

88
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

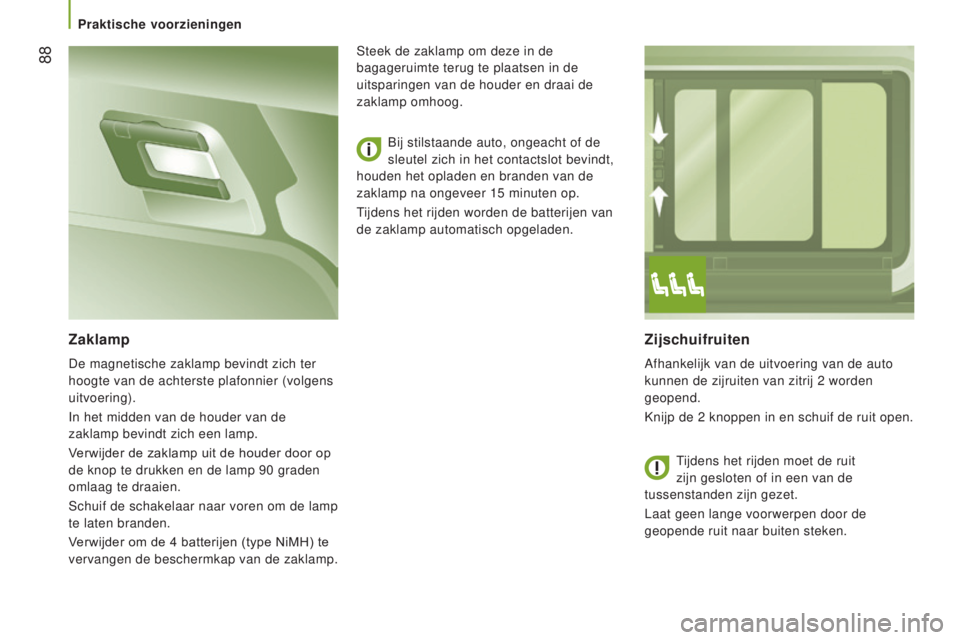

Zijschuifruiten
Afhankelijk van de uitvoering van de auto
kunnen de zijruiten van zitrij 2 worden
geopend.
Knijp de 2
knoppen in en schuif de ruit open.
Zaklamp
De magnetische zaklamp bevindt zich ter
hoogte van de achterste plafonnier (volgens
uitvoering).
In het midden van de houder van de
zaklamp bevindt zich een lamp.
Verwijder de zaklamp uit de houder door op
de knop te drukken en de lamp 90
graden
omlaag te draaien.
Schuif de schakelaar naar voren om de lamp
te laten branden.
Verwijder om de 4
batterijen (type NiMH) te
vervangen de beschermkap van de zaklamp. Bij stilstaande auto, ongeacht of de
sleutel zich in het contactslot bevindt,
houden het opladen en branden van de
zaklamp na ongeveer 15 minuten op.
Tijdens het rijden worden de batterijen van
de zaklamp automatisch opgeladen. Steek de zaklamp om deze in de
bagageruimte terug te plaatsen in de
uitsparingen van de houder en draai de
zaklamp omhoog.
Tijdens het rijden moet de ruit
zijn gesloten of in een van de
tussenstanden zijn gezet.
Laat geen lange voorwerpen door de
geopende ruit naar buiten steken.
Praktische voorzieningen
