Ventilatie
69
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

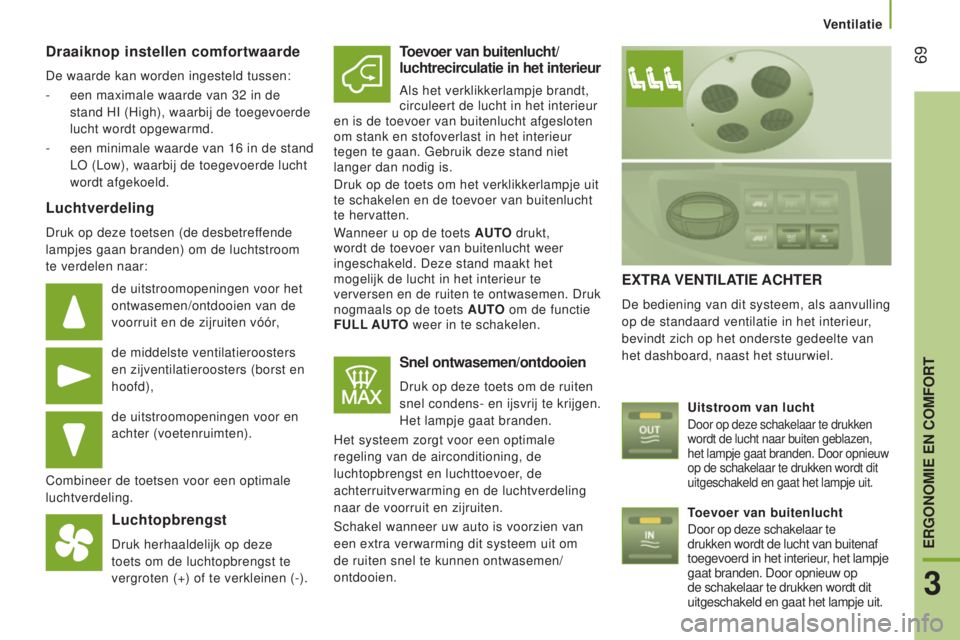

draaiknop instellen comfortwaarde
De waarde kan worden ingesteld tussen:
-
een maximale waarde van 32
in de
stand HI (High), waarbij de toegevoerde
lucht wordt opgewarmd.
-

een minimale waarde van 16
in de stand
LO (Low), waarbij de toegevoerde lucht
wordt afgekoeld.
luchtverdeling
Druk op deze toetsen (de desbetreffende
lampjes gaan branden) om de luchtstroom
te verdelen naar:
de uitstroomopeningen voor het
ontwasemen/ontdooien van de
voorruit en de zijruiten vóór,
de middelste ventilatieroosters
en zijventilatieroosters (borst en
hoofd),
de uitstroomopeningen voor en
achter (voetenruimten).
Combineer de toetsen voor een optimale
luchtverdeling.
luchtopbrengst
Druk herhaaldelijk op deze
toets om de luchtopbrengst te
vergroten (+) of te verkleinen (-).
Toevoer van buitenlucht/
luchtrecirculatie in het interieur
Als het verklikkerlampje brandt,
circuleert de lucht in het interieur
en is de toevoer van buitenlucht afgesloten
om stank en stofoverlast in het interieur
tegen te gaan. Gebruik deze stand niet
langer dan nodig is.
Druk op de toets om het verklikkerlampje uit
te schakelen en de toevoer van buitenlucht
te hervatten.
Wanneer u op de toets AUTO drukt,
wordt de toevoer van buitenlucht weer
ingeschakeld. Deze stand maakt het
mogelijk de lucht in het interieur te
verversen en de ruiten te ontwasemen. Druk
nogmaals op de toets AUTO om de functie
FU
ll
AUT

O weer in te schakelen.
Snel ontwasemen/ontdooien
Druk op deze toets om de ruiten
snel condens- en ijsvrij te krijgen.
Het lampje gaat branden.
Het systeem zorgt voor een optimale
regeling van de airconditioning, de
luchtopbrengst en luchttoevoer, de
achterruitverwarming en de luchtverdeling
naar de voorruit en zijruiten.
Schakel wanneer uw auto is voorzien van
een extra verwarming dit systeem uit om
de ruiten snel te kunnen ontwasemen/
ontdooien.
exTRA V e NTI l ATI e ACHT e R
De bediening van dit systeem, als aanvulling
op de standaard ventilatie in het interieur,
bevindt zich op het onderste gedeelte van
het dashboard, naast het stuurwiel.
Uitstroom van lucht
Door op deze schakelaar te drukken
wordt de lucht naar buiten geblazen,
het lampje gaat branden. Door opnieuw
op de schakelaar te drukken wordt dit
uitgeschakeld en gaat het lampje uit.
Toevoer van buitenlucht
Door op deze schakelaar te

drukken wordt de lucht van buitenaf
toegevoerd in het interieur, het lampje
gaat branden. Door opnieuw op
de schakelaar te drukken wordt dit
uitgeschakeld en gaat het lampje uit.
3
eRgONOMIe eN COMFORT

70
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

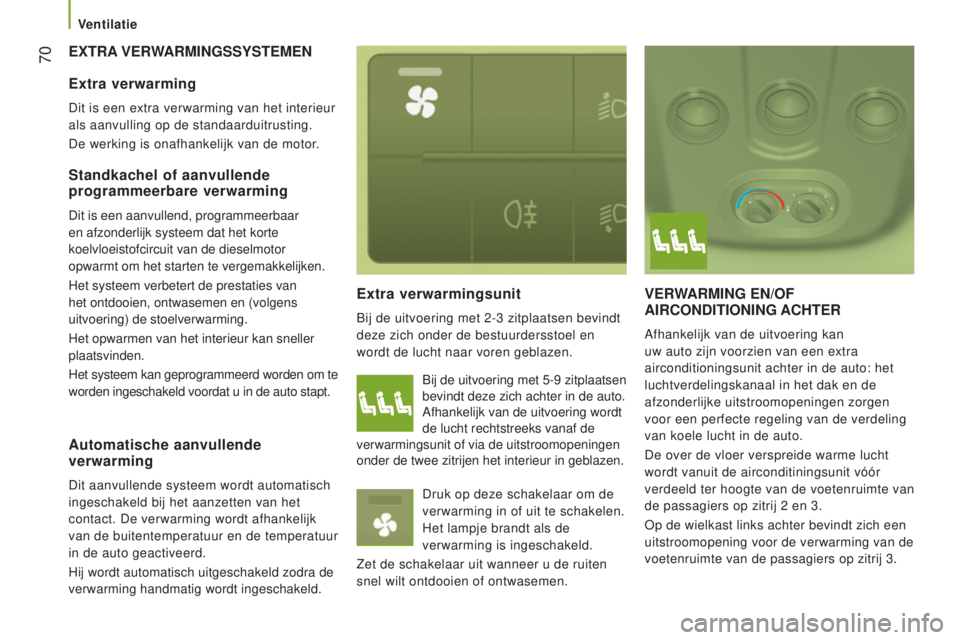

exTRA V e RWARMIN g SS y ST e M e N
e xtra verwarmingsunit
Bij de uitvoering met 2-3 zitplaatsen bevindt
deze zich onder de bestuurdersstoel en
wordt de lucht naar voren geblazen.
VeRWARMINg eN/OF AIRCON d ITIONIN g ACHT e R
Afhankelijk van de uitvoering kan
uw auto zijn voorzien van een extra
airconditioningsunit achter in de auto: het
luchtverdelingskanaal in het dak en de
afzonderlijke uitstroomopeningen zorgen
voor een perfecte regeling van de verdeling
van koele lucht in de auto.
De over de vloer verspreide warme lucht
wordt vanuit de airconditiningsunit vóór
verdeeld ter hoogte van de voetenruimte van
de passagiers op zitrij 2
en 3.
Op de wielkast links achter bevindt zich een
uitstroomopening voor de verwarming van de
voetenruimte van de passagiers op zitrij 3.
extra verwarming
Dit is een extra verwarming van het interieur
als aanvulling op de standaarduitrusting.
De werking is onafhankelijk van de motor.
Standkachel of aanvullende
programmeerbare verwarming
Dit is een aanvullend, programmeerbaar
en afzonderlijk systeem dat het korte
koelvloeistofcircuit van de dieselmotor
opwarmt om het starten te vergemakkelijken.
Het systeem verbetert de prestaties van
het ontdooien, ontwasemen en (volgens
uitvoering) de stoelverwarming.
Het opwarmen van het interieur kan sneller
plaatsvinden.
Het systeem kan geprogrammeerd worden om te
worden ingeschakeld voordat u in de auto stapt. Bij de uitvoering met 5-9
zitplaatsen
bevindt deze zich achter in de auto.
Afhankelijk van de uitvoering wordt
de lucht rechtstreeks vanaf de
verwarmingsunit of via de uitstroomopeningen
onder de twee zitrijen het interieur in geblazen.
Druk op deze schakelaar om de
verwarming in of uit te schakelen.
Het lampje brandt als de
verwarming is ingeschakeld.
Zet de schakelaar uit wanneer u de ruiten
snel wilt ontdooien of ontwasemen.
Automatische aanvullende
verwarming
Dit aanvullende systeem wordt automatisch
ingeschakeld bij het aanzetten van het
contact. De verwarming wordt afhankelijk
van de buitentemperatuur en de temperatuur
in de auto geactiveerd.
Hij wordt automatisch uitgeschakeld zodra de
verwarming handmatig wordt ingeschakeld.
Ventilatie

Ventilatie
71
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016
Inschakelen/uitschakelen
Met behulp van deze schakelaar
op het bedieningspaneel
MOde kan de bestuurder de
bediening achter in de auto in- of
uitschakelen.
Eén keer indrukken: inschakelen (lampje
brandt).
Twee keer indrukken: uitschakelen (lampje
uit). Zet de knop in de stand 0
om de aanjager
uit te schakelen. Om condens te voorkomen, zorgt een
veiligheidssysteem echter automatisch voor
de ventilatie achter, ook als de schakelaar in
de stand 0
staat.
luchtopbrengstInstellen van de comfortwaarde
- van blauw (toevoer van

koude lucht),
-

tot rood (toevoer van warme

lucht).
De functie kan worden uitgeschakeld
met de schakelaar OFF van het centrale
"Monozone" bedieningspaneel. Zet de knop in de gewenste stand:
De kracht van de luchttoevoer via
de ventilatieroosters varieert van
1

tot 4.
Zet de knop in de gewenste stand
voor een optimaal comfort.
3
eRgONOMIe eN COMFORT

72
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

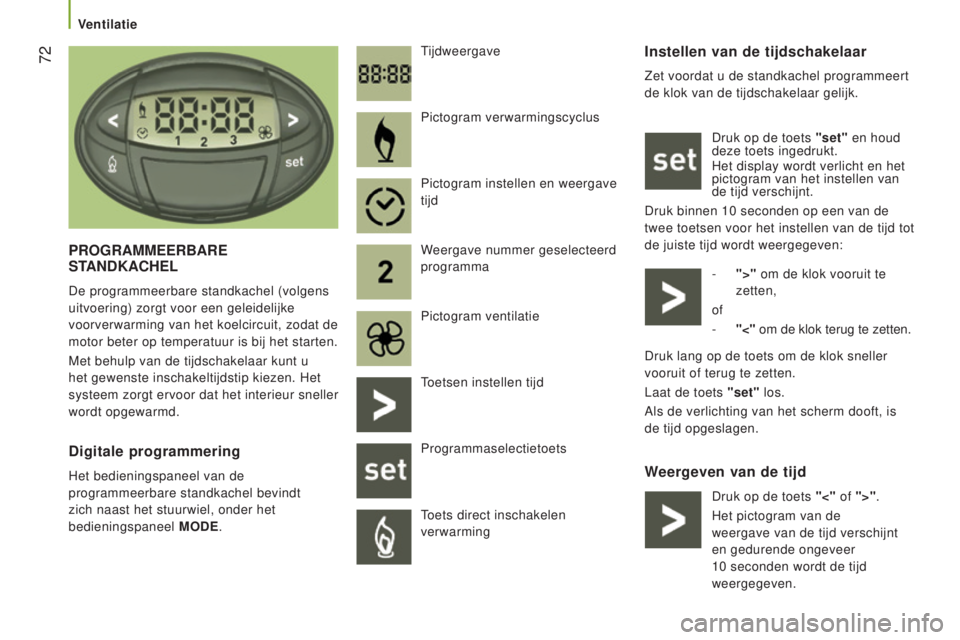

Instellen van de tijdschakelaar
Zet voordat u de standkachel programmeert
de klok van de tijdschakelaar gelijk.Druk op de toets "set" en houd
deze toets ingedrukt.
Het display wordt verlicht en het
pictogram van het instellen van
de tijd verschijnt.
Druk binnen 10
seconden op een van de
twee toetsen voor het instellen van de tijd tot
de juiste tijd wordt weergegeven:
-

">"
om de klok vooruit te
zetten,
of
-

"<"
om de klok terug te zetten.
Weergeven van de tijd
P
RO
g
RAMM
ee
RBAR
e
ST

AN
dk
ACH
el
De programmeerbare standkachel (volgens
uitvoering) zorgt voor een geleidelijke
voorverwarming van het koelcircuit, zodat de
motor beter op temperatuur is bij het starten.
Met behulp van de tijdschakelaar kunt u
het gewenste inschakeltijdstip kiezen. Het
systeem zorgt ervoor dat het interieur sneller
wordt opgewarmd. Tijdweergave
digitale programmering
Het bedieningspaneel van de
programmeerbare standkachel bevindt
zich naast het stuurwiel, onder het
bedieningspaneel
MO
de . Pictogram verwarmingscyclus
Pictogram instellen en weergave
tijd
Weergave nummer geselecteerd
programma
Pictogram ventilatie
Toetsen instellen tijd
Programmaselectietoets
Toets direct inschakelen
verwarming
Druk lang op de toets om de klok sneller
vooruit of terug te zetten.
Laat de toets "set" los.
Als de verlichting van het scherm dooft, is
de tijd opgeslagen.
Druk op de toets "<" of ">".
Het pictogram van de
weergave van de tijd verschijnt
en gedurende ongeveer
10
seconden wordt de tijd
weergegeven.
Ventilatie

Ventilatie
73
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

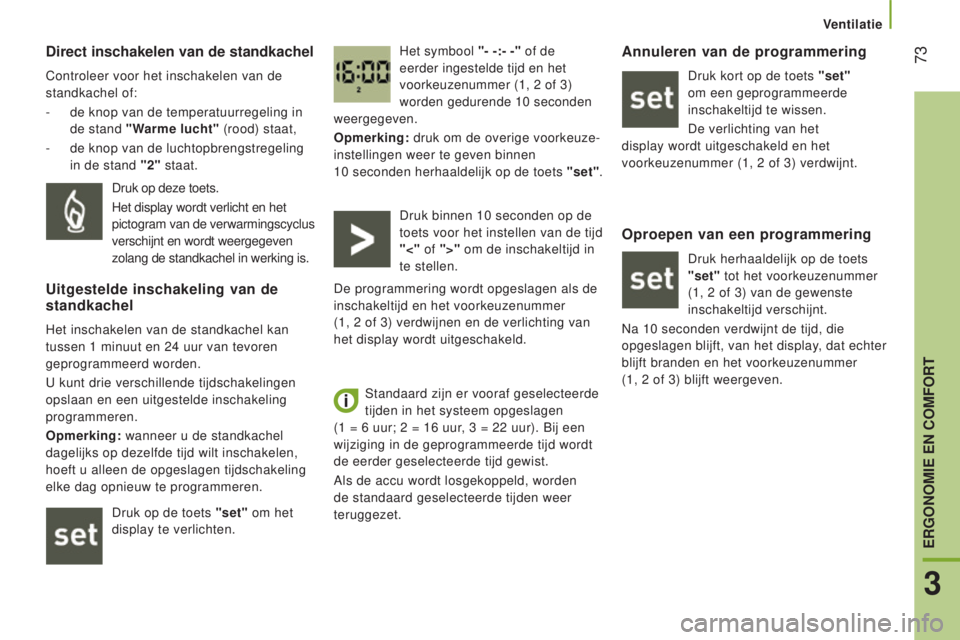

direct inschakelen van de standkachel
Controleer voor het inschakelen van de
standkachel of:
-
de knop van de temperatuurregeling in

de stand "Warme lucht" (rood) staat,
-

de knop van de luchtopbrengstregeling

in de stand "2" staat. Het symbool "- -:- -" of de
eerder ingestelde tijd en het
voorkeuzenummer (1, 2
of 3)
worden gedurende 10
seconden
weergegeven.
Opmerking: druk om de overige voorkeuze-
instellingen weer te geven binnen
10
seconden herhaaldelijk op de toets "set".
Druk op deze toets.
Het display wordt verlicht en het
pictogram van de verwarmingscyclus
verschijnt en wordt weergegeven
zolang de standkachel in werking is.
Uitgestelde inschakeling van de
standkachel
Het inschakelen van de standkachel kan
tussen 1
minuut en 24 uur van tevoren
geprogrammeerd worden.
U kunt drie verschillende tijdschakelingen
opslaan en een uitgestelde inschakeling
programmeren.
Opmerking: wanneer u de standkachel
dagelijks op dezelfde tijd wilt inschakelen,
hoeft u alleen de opgeslagen tijdschakeling
elke dag opnieuw te programmeren.
Druk op de toets "set" om het
display te verlichten. Druk binnen 10
seconden op de
toets voor het instellen van de tijd
"<" of ">" om de inschakeltijd in
te stellen.
De programmering wordt opgeslagen als de
inschakeltijd en het voorkeuzenummer
(1, 2 of 3) verdwijnen en de verlichting van
het display wordt uitgeschakeld.
Standaard zijn er vooraf geselecteerde
tijden in het systeem opgeslagen
(1
= 6 uur; 2 = 16 uur, 3 = 22 uur). Bij een
wijziging in de geprogrammeerde tijd wordt
de eerder geselecteerde tijd gewist.
Als de accu wordt losgekoppeld, worden
de standaard geselecteerde tijden weer
teruggezet.
Annuleren van de programmering
Druk kort op de toets "set"
om een geprogrammeerde
inschakeltijd te wissen.
De verlichting van het
display wordt uitgeschakeld en het
voorkeuzenummer (1, 2
of 3) verdwijnt.
Oproepen van een programmering
Druk herhaaldelijk op de toets
"set" tot het voorkeuzenummer
(1, 2 of 3) van de gewenste
inschakeltijd verschijnt.
Na 10

seconden verdwijnt de tijd, die
opgeslagen blijft, van het display, dat echter
blijft branden en het voorkeuzenummer
(1, 2

of 3) blijft weergeven.
3
eRgONOMIe eN COMFORT

74
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016
Laat de standkachel ten minste 1 keer
per jaar aan het einde van de herfst
controleren. Onderhoud en reparaties
aan het systeem mogen alleen worden
uitgevoerd door het CITROËN-netwerk of
een gekwalificeerde werkplaats.
Gebruik uitsluitend originele
vervangingsonderdelen.

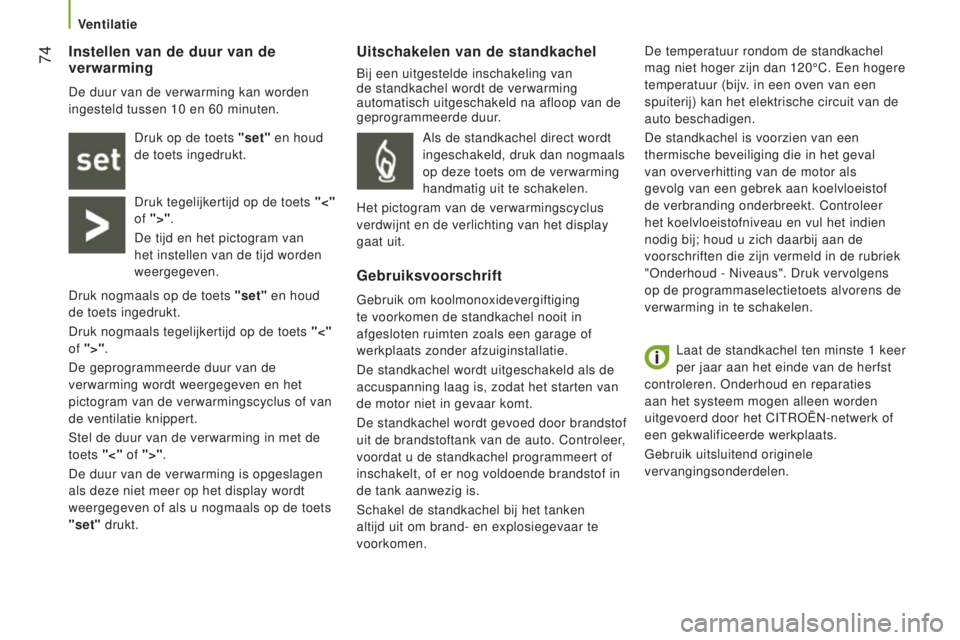

Uitschakelen van de standkachel
Bij een uitgestelde inschakeling van
de standkachel wordt de verwarming
automatisch uitgeschakeld na afloop van de
geprogrammeerde duur.
gebruiksvoorschrift
Gebruik om koolmonoxidevergiftiging
te voorkomen de standkachel nooit in
afgesloten ruimten zoals een garage of
werkplaats zonder afzuiginstallatie.
De standkachel wordt uitgeschakeld als de
accuspanning laag is, zodat het starten van
de motor niet in gevaar komt.
De standkachel wordt gevoed door brandstof
uit de brandstoftank van de auto. Controleer,
voordat u de standkachel programmeert of
inschakelt, of er nog voldoende brandstof in
de tank aanwezig is.
Schakel de standkachel bij het tanken
altijd uit om brand- en explosiegevaar te
voorkomen. De temperatuur rondom de standkachel
mag niet hoger zijn dan 120°C. Een hogere
temperatuur (bijv. in een oven van een
spuiterij) kan het elektrische circuit van de
auto beschadigen.
De standkachel is voorzien van een
thermische beveiliging die in het geval
van oververhitting van de motor als
gevolg van een gebrek aan koelvloeistof
de verbranding onderbreekt. Controleer
het koelvloeistofniveau en vul het indien
nodig bij; houd u zich daarbij aan de
voorschriften die zijn vermeld in de rubriek
"Onderhoud - Niveaus". Druk vervolgens
op de programmaselectietoets alvorens de
verwarming in te schakelen.
Instellen van de duur van de
verwarming
De duur van de verwarming kan worden
ingesteld tussen 10
en 60 minuten.
Druk op de toets "set" en houd
de toets ingedrukt.
Druk tegelijkertijd op de toets "<"
of ">".
De tijd en het pictogram van


het instellen van de tijd worden
weergegeven.
Druk nogmaals op de toets "set" en houd
de toets ingedrukt.
Druk nogmaals tegelijkertijd op de toets "<"
of ">".
De geprogrammeerde duur van de
verwarming wordt weergegeven en het
pictogram van de verwarmingscyclus of van
de ventilatie knippert.
Stel de duur van de verwarming in met de
toets "<" of ">".
De duur van de verwarming is opgeslagen
als deze niet meer op het display wordt
weergegeven of als u nogmaals op de toets
"set" drukt. Als de standkachel direct wordt
ingeschakeld, druk dan nogmaals
op deze toets om de verwarming
handmatig uit te schakelen.
Het pictogram van de verwarmingscyclus
verdwijnt en de verlichting van het display
gaat uit.
Ventilatie

Ventilatie
75
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

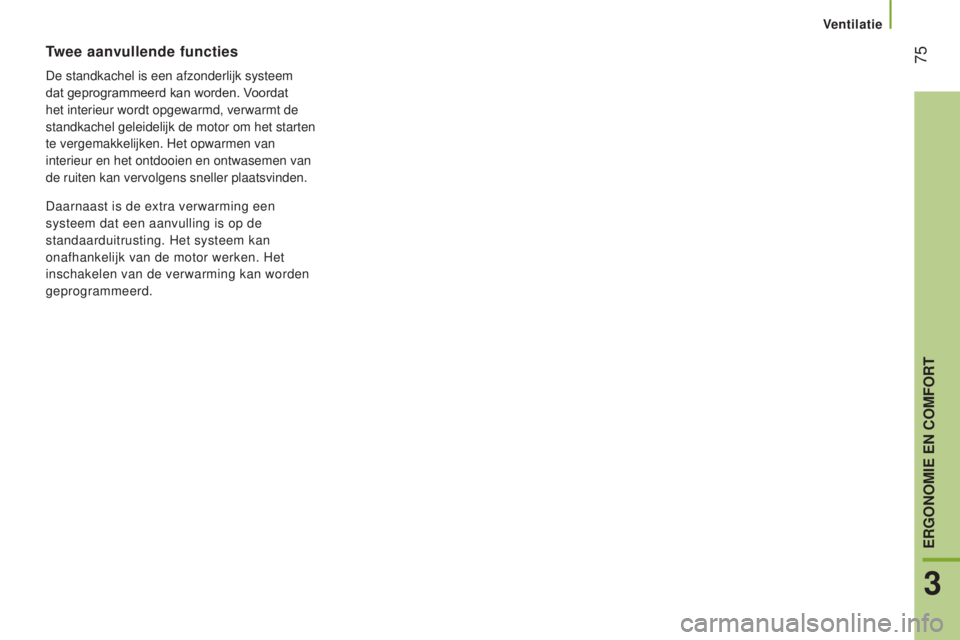

Twee aanvullende functies
De standkachel is een afzonderlijk systeem
dat geprogrammeerd kan worden. Voordat
het interieur wordt opgewarmd, verwarmt de
standkachel geleidelijk de motor om het starten
te vergemakkelijken. Het opwarmen van
interieur en het ontdooien en ontwasemen van
de ruiten kan vervolgens sneller plaatsvinden.
Daarnaast is de extra verwarming een
systeem dat een aanvulling is op de
standaarduitrusting. Het systeem kan
onafhankelijk van de motor werken. Het
inschakelen van de verwarming kan worden
geprogrammeerd.
3
eRgONOMIe eN COMFORT

76
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016
BeSTUURdeRSSTOel
Hoofdsteun
Druk op de lip om de hoofdsteun hoger of
lager te zetten.
Druk om de hoofdsteun te verwijderen op de
lippen en trek de hoofdsteun omhoog.
Verstelbare armleuning
Kantel de armleuning omhoog of omlaag.
Draai aan de knop op het uiteinde van de
armleuning om deze in de gewenste stand
vast te zetten.
Stoelen

Stoelen
77
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016
lendensteun
Draai aan de knop.
Hoogteverstelling van de zitting
Trek aan de hendel 1 om de voorzijde van
de zitting te verhogen of verlagen.
Trek aan de hendel 2

om de achterzijde van

de zitting te verhogen of verlagen.
Stoelverwarming
Druk op deze schakelaar om de
stoelverwarming in of uit te schakelen.
Stoel met variabele demping
Draai aan de knop om de demping van de
stoel (volgens uitvoering) aan te passen aan
het gewicht van de bestuurder.
Rugleuningverstelling
Draai aan de knop om de hoek van de
rugleuning te verstellen.
Verstellen in lengterichting
Til de beugel aan de onderzijde van de stoel
op en schuif de stoel in de gewenste stand.
draaistoel
Druk, volgens uitvoering, op de knop om de
stoel 180° te draaien.
3
eRgONOMIe eN COMFORT

78
Jumper_nl_Chap03_Ergo-et-confort_ed01-2016

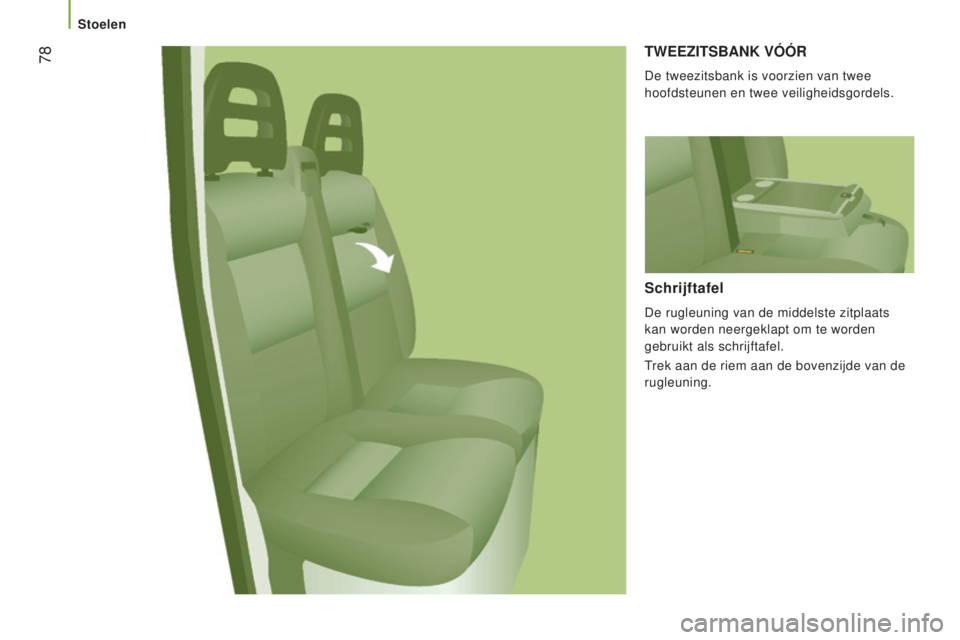

TWeeZITSBANk VóóR
De tweezitsbank is voorzien van twee
hoofdsteunen en twee veiligheidsgordels.
Schrijftafel
De rugleuning van de middelste zitplaats
kan worden neergeklapt om te worden
gebruikt als schrijftafel.
Trek aan de riem aan de bovenzijde van de
rugleuning.
Stoelen
