CITROEN JUMPER 2017 InstruktionsbÖcker (in Swedish)

69
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

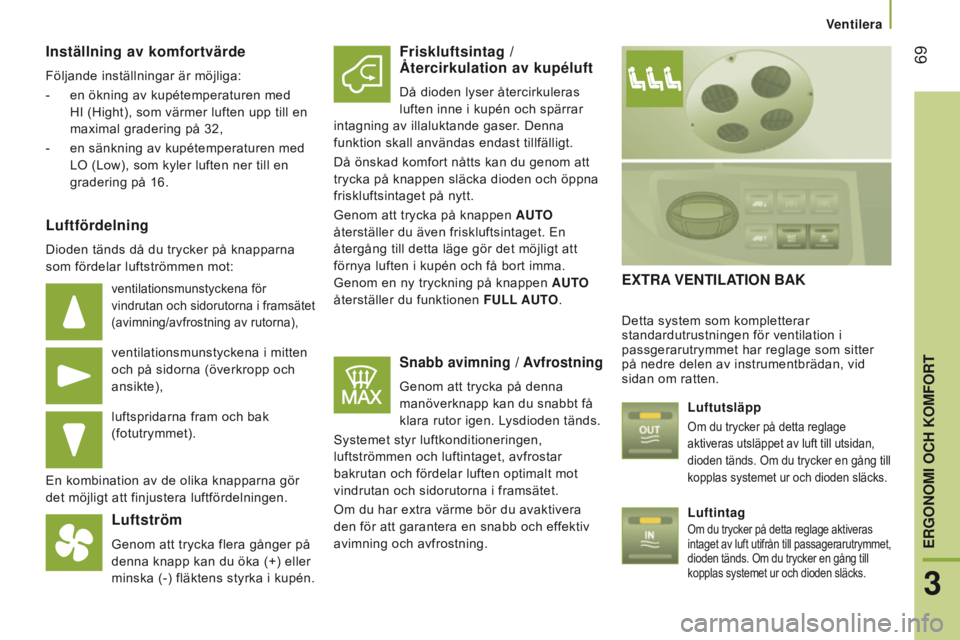

Inställning av komfortvärde
Följande inställningar är möjliga:
-
en ökning av kupétemperaturen med

HI (Hight), som värmer luften upp till en
maximal gradering på 32,
-

en sänkning av kupétemperaturen med

LO (Low), som kyler luften ner till en
gradering på 16.
luftfördelning
Dioden tänds då du trycker på knapparna
som fördelar luftströmmen mot:
ventilationsmunstyckena för
vindrutan och sidorutorna i framsätet
(avimning/avfrostning av rutorna),
ventilationsmunstyckena i mitten
och på sidorna (överkropp och
ansikte),
luftspridarna fram och bak
(fotutrymmet).
En kombination av de olika knapparna gör
det möjligt att finjustera luftfördelningen.
luftström
Genom att trycka flera gånger på
denna knapp kan du öka (+) eller
minska (-) fläktens styrka i kupén.
Friskluftsintag /
Återcirkulation av kupéluft
Då dioden lyser återcirkuleras
luften inne i kupén och spärrar
intagning av illaluktande gaser. Denna
funktion skall användas endast tillfälligt.
Då önskad komfort nåtts kan du genom att
trycka på knappen släcka dioden och öppna
friskluftsintaget på nytt.
Genom att trycka på knappen AUTO
återställer du även friskluftsintaget. En
återgång till detta läge gör det möjligt att
förnya luften i kupén och få bort imma.
Genom en ny tryckning på knappen AUTO
återställer du funktionen FU
ll
AUT
O.
Snabb avimning / Avfrostning
Genom att trycka på denna
manöverknapp kan du snabbt få
klara rutor igen. Lysdioden tänds.
Systemet styr luftkonditioneringen,
luftströmmen och luftintaget, avfrostar
bakrutan och fördelar luften optimalt mot
vindrutan och sidorutorna i framsätet.
Om du har extra värme bör du avaktivera
den för att garantera en snabb och effektiv
avimning och avfrostning.
exTRA V en TI l ATIO n BAK
Detta system som kompletterar
standardutrustningen för ventilation i
passgerarutrymmet har reglage som sitter
på nedre delen av instrumentbrädan, vid
sidan om ratten.
l

uftutsläpp
Om du trycker på detta reglage
aktiveras utsläppet av luft till utsidan,
dioden tänds. Om du trycker en gång till
kopplas systemet ur och dioden släcks.
luftintag
Om du trycker på detta reglage aktiveras
intaget av luft utifrån till passagerarutrymmet,
dioden tänds. Om du trycker en gång till
kopplas systemet ur och dioden släcks.
Ventilera
3
eRgOnOMI OCH KOMFORT

70
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

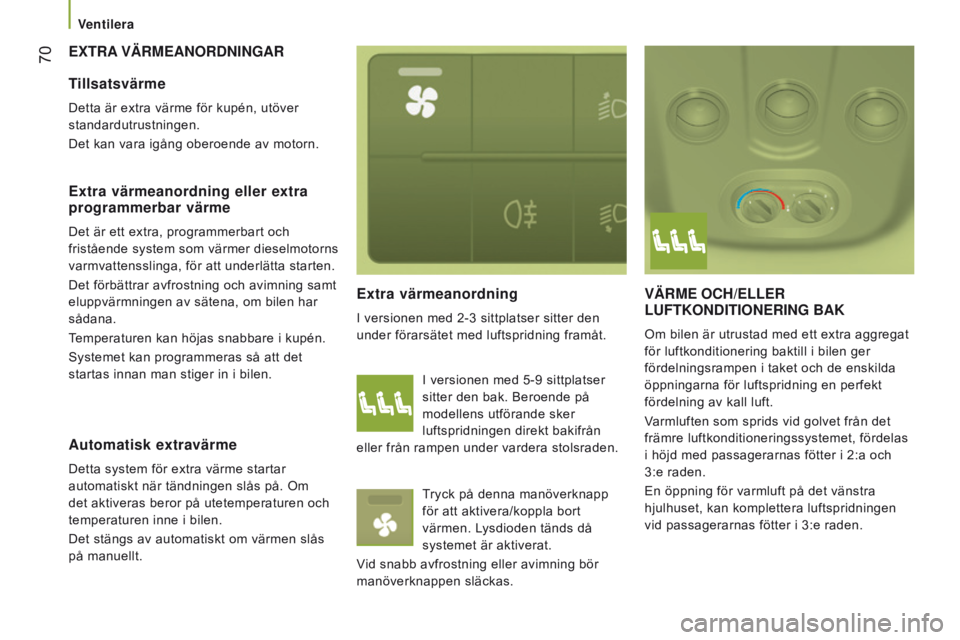

exTRA VÄRM e A n OR dn I ng AR
e xtra värmeanordning
I versionen med 2-3 sittplatser sitter den
under förarsätet med luftspridning framåt.
VÄRMe OCH/elleR
l UFTKO nd ITIO ne RI ng BAK
Om bilen är utrustad med ett extra aggregat
för luftkonditionering baktill i bilen ger
fördelningsrampen i taket och de enskilda
öppningarna för luftspridning en perfekt
fördelning av kall luft.
Varmluften som sprids vid golvet från det
främre luftkonditioneringssystemet, fördelas
i höjd med passagerarnas fötter i 2:a och
3:e
raden.
En öppning för varmluft på det vänstra
hjulhuset, kan komplettera luftspridningen
vid passagerarnas fötter i 3:e raden.
Tillsatsvärme
Detta är extra värme för kupén, utöver
standardutrustningen.
Det kan vara igång oberoende av motorn.
extra värmeanordning eller extra
programmerbar värme
Det är ett extra, programmerbart och
fristående system som värmer dieselmotorns
varmvattensslinga, för att underlätta starten.
Det förbättrar avfrostning och avimning samt
eluppvärmningen av sätena, om bilen har
sådana.
Temperaturen kan höjas snabbare i kupén.
Systemet kan programmeras så att det
startas innan man stiger in i bilen. I versionen med 5-9
sittplatser
sitter den bak. Beroende på
modellens utförande sker
luftspridningen direkt bakifrån
eller från rampen under vardera stolsraden.
Tryck på denna manöverknapp
för att aktivera/koppla bort
värmen. Lysdioden tänds då
systemet är aktiverat.
Vid snabb avfrostning eller avimning bör
manöverknappen släckas.
Automatisk extravärme
Detta system för extra värme startar
automatiskt när tändningen slås på. Om
det aktiveras beror på utetemperaturen och
temperaturen inne i bilen.
Det stängs av automatiskt om värmen slås
på manuellt.
Ventilera

71
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016
Aktivering / urkoppling
Detta reglage, som sitter på
reglagepanelen för MOde , kan
användas från förarplatsen för
att aktivera eller koppla bort
reglagen i baksätet.
En första tryckning aktiverar systemet
(dioden lyser).
En andra tryckning kopplar bort systemet
(dioden släckt). För att koppla bort värmefläkten placerar du
reglaget i läge 0.
En säkerhetsanordning ventilerar emellertid
automatiskt den bakre kretsen, även
om reglaget är i läge 0, för att undvika
kondensbildning.
luftströmInställning av komfortvärde
- i blått fält, kall luft
-
i rött fält, uppvärmning av

kupéluften
OFF-knappen på "enzonspanelen" används
för att stänga av funktionen. Reglaget inställt:
Fläktstyrkan genom öppningarna
för luftspridning varierar mellan 1
och 4 (högsta styrka).
Tänk på att justera detta reglage,
så att du får en behaglig luftmiljö
i kupén.
Ventilera
3
eRgOnOMI OCH KOMFORT

72
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

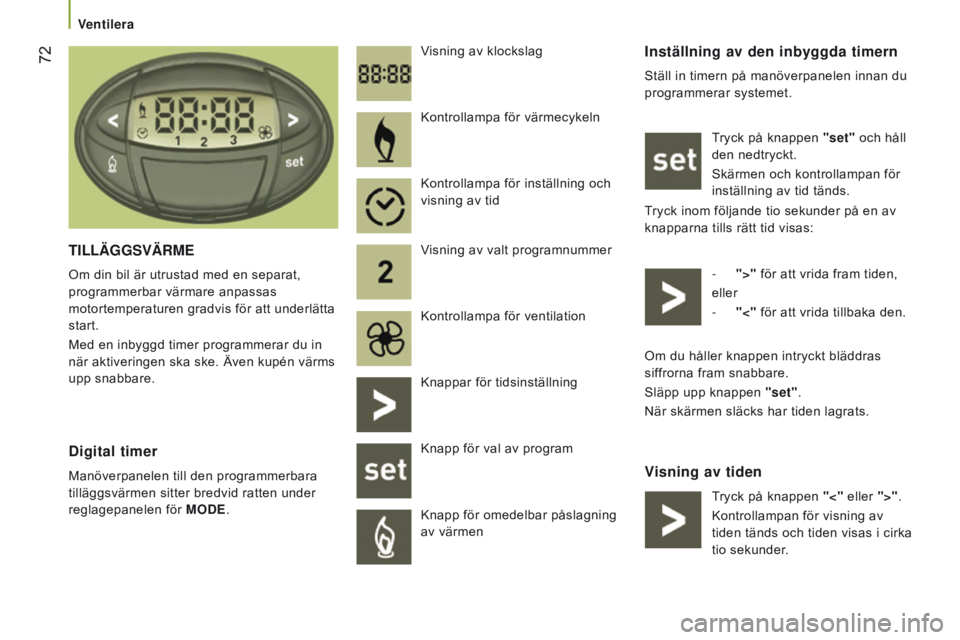

Inställning av den inbyggda timern
Ställ in timern på manöverpanelen innan du
programmerar systemet.Tryck på knappen "set" och håll
den nedtryckt.
Skärmen och kontrollampan för
inställning av tid tänds.
Tryck inom följande tio sekunder på en av
knapparna tills rätt tid visas:
-

">"
för att vrida fram tiden,
eller
-

"<"
för att vrida tillbaka den.
Visning av tiden
T
I
ll
Ä
gg
SVÄRM
e
Om din bil är utrustad med en separat,
programmerbar värmare anpassas
motortemperaturen gradvis för att underlätta
start.
Med en inbyggd timer programmerar du in
när aktiveringen ska ske. Även kupén värms
upp snabbare. Visning av klockslag
digital timer
Manöverpanelen till den programmerbara
tilläggsvärmen sitter bredvid ratten under
reglagepanelen för MO
de . Kontrollampa för värmecykeln
Kontrollampa för inställning och
visning av tid
Visning av valt programnummer
Kontrollampa för ventilation
Knappar för tidsinställning
Knapp för val av program
Knapp för omedelbar påslagning
av värmen
Om du håller knappen intryckt bläddras
siffrorna fram snabbare.
Släpp upp knappen "set".
När skärmen släcks har tiden lagrats.
Tryck på knappen "<" eller ">".
Kontrollampan för visning av
tiden tänds och tiden visas i cirka
tio sekunder.
Ventilera

73
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

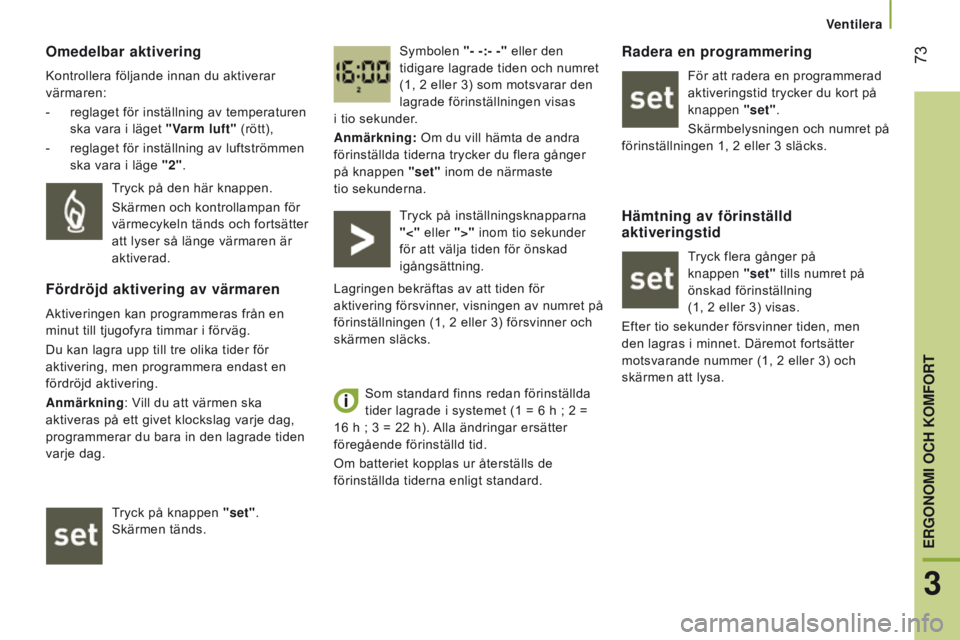

Omedelbar aktivering
Kontrollera följande innan du aktiverar
värmaren:
-
reglaget för inställning av temperaturen

ska vara i läget "Varm luft" (rött),
-

reglaget för inställning av luftströmmen

ska vara i läge "2". Symbolen "- -:- -" eller den
tidigare lagrade tiden och numret
(1, 2
eller 3) som motsvarar den
lagrade förinställningen visas
i tio sekunder.
Anmärkning: Om du vill hämta de andra
förinställda tiderna trycker du flera gånger
på knappen "set" inom de närmaste
tio
sekunderna.
Tryck på den här knappen.
Skärmen och kontrollampan för
värmecykeln tänds och fortsätter
att lyser så länge värmaren är
aktiverad.
Fördröjd aktivering av värmaren
Aktiveringen kan programmeras från en
minut till tjugofyra timmar i förväg.
Du kan lagra upp till tre olika tider för
aktivering, men programmera endast en
fördröjd aktivering.
Anmärkning: Vill du att värmen ska
aktiveras på ett givet klockslag varje dag,
programmerar du bara in den lagrade tiden
varje dag.
Tryck på knappen "set".
Skärmen tänds. Tryck på inställningsknapparna
"<" eller ">" inom tio sekunder
för att välja tiden för önskad
igångsättning.
Lagringen bekräftas av att tiden för
aktivering försvinner, visningen av numret på
förinställningen (1, 2 eller 3) försvinner och
skärmen släcks.
Som standard finns redan förinställda
tider lagrade i systemet (1
= 6 h ; 2 =
16
h ; 3 = 22 h). Alla ändringar ersätter
föregående förinställd tid.
Om batteriet kopplas ur återställs de
förinställda tiderna enligt standard.
Radera en programmering
För att radera en programmerad
aktiveringstid trycker du kort på
knappen "set".
Skärmbelysningen och numret på
förinställningen 1, 2
eller 3 släcks.
Hämtning av förinställd
aktiveringstid
Tryck flera gånger på
knappen
"set"
tills numret på
önskad förinställning
(1, 2
eller 3) visas.
Efter tio sekunder försvinner tiden, men
den lagras i minnet. Däremot fortsätter
motsvarande nummer (1, 2
eller 3) och
skärmen att lysa.
Ventilera
3
eRgOnOMI OCH KOMFORT

74
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

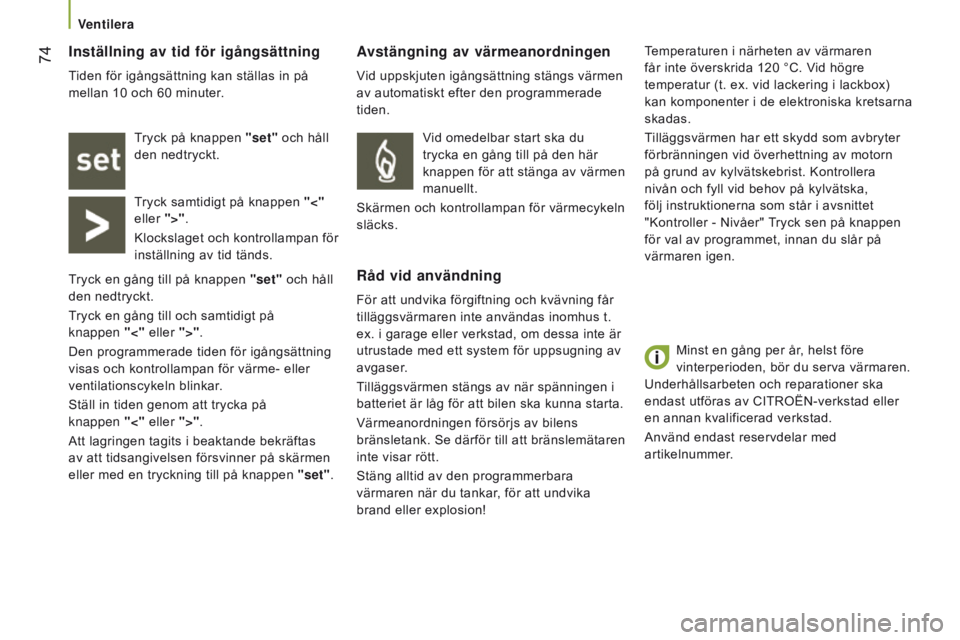

Minst en gång per år, helst före
vinterperioden, bör du serva värmaren.
Underhållsarbeten och reparationer ska
endast utföras av CITROËN-verkstad eller
en annan kvalificerad verkstad.
Använd endast reservdelar med
artikelnummer.
Avstängning av värmeanordningen
Vid uppskjuten igångsättning stängs värmen
av automatiskt efter den programmerade
tiden.
Råd vid användning
För att undvika förgiftning och kvävning får
tilläggsvärmaren inte användas inomhus t.
ex. i garage eller verkstad, om dessa inte är
utrustade med ett system för uppsugning av
avgaser.
Tilläggsvärmen stängs av när spänningen i
batteriet är låg för att bilen ska kunna starta.
Värmeanordningen försörjs av bilens
bränsletank. Se därför till att bränslemätaren
inte visar rött.
Stäng alltid av den programmerbara
värmaren när du tankar, för att undvika
brand eller explosion! Temperaturen i närheten av värmaren
får inte överskrida 120
°C. Vid högre
temperatur (t. ex. vid lackering i lackbox)
kan komponenter i de elektroniska kretsarna
skadas.
Tilläggsvärmen har ett skydd som avbryter
förbränningen vid överhettning av motorn
på grund av kylvätskebrist. Kontrollera
nivån och fyll vid behov på kylvätska,
följ instruktionerna som står i avsnittet
"Kontroller - Nivåer" Tryck sen på knappen
för val av programmet, innan du slår på
värmaren igen.
Inställning av tid för igångsättning
Tiden för igångsättning kan ställas in på
mellan 10 och 60 minuter.
Tryck på knappen "set" och håll
den nedtryckt.
Tryck samtidigt på knappen "<"
eller ">".
Klockslaget och kontrollampan för
inställning av tid tänds.
Tryck en gång till på knappen "set" och håll
den nedtryckt.
Tryck en gång till och samtidigt på
knappen

"<"
eller ">".
Den programmerade tiden för igångsättning
visas och kontrollampan för värme- eller
ventilationscykeln blinkar.
Ställ in tiden genom att trycka på
knappen

"<"
eller ">".
Att lagringen tagits i beaktande bekräftas
av att tidsangivelsen försvinner på skärmen
eller med en tryckning till på knappen "set". Vid omedelbar start ska du
trycka en gång till på den här
knappen för att stänga av värmen
manuellt.
Skärmen och kontrollampan för värmecykeln
släcks.
Ventilera

75
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

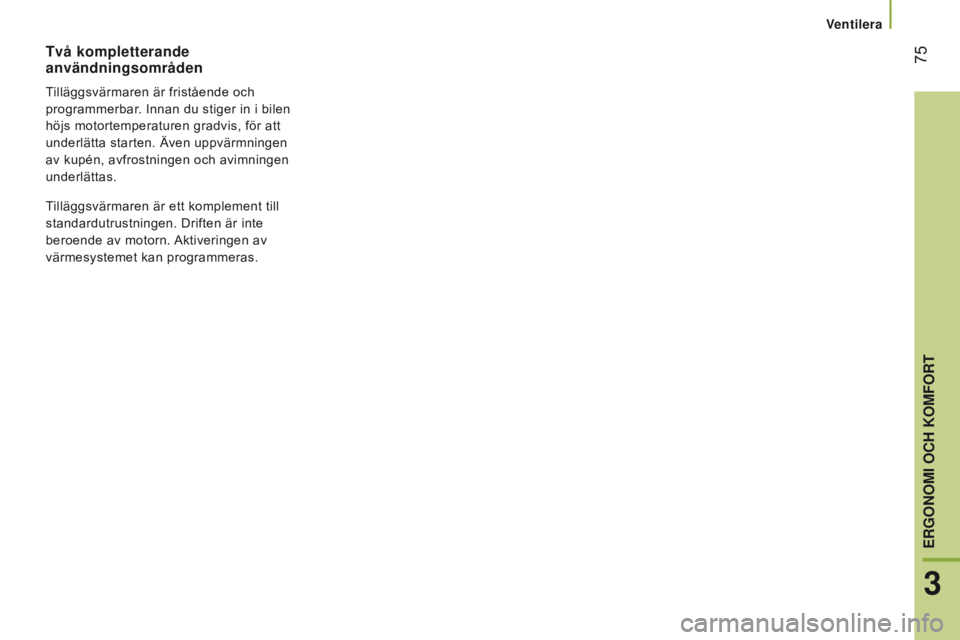

Två kompletterande
användningsområden
Tilläggsvärmaren är fristående och
programmerbar. Innan du stiger in i bilen
höjs motortemperaturen gradvis, för att
underlätta starten. Även uppvärmningen
av kupén, avfrostningen och avimningen
underlättas.
Tilläggsvärmaren är ett komplement till
standardutrustningen. Driften är inte
beroende av motorn. Aktiveringen av
värmesystemet kan programmeras.
Ventilera
3
eRgOnOMI OCH KOMFORT

76
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016
FÖRARSÄTe
n
ackstöd
Tryck på stiftet för inställning av nackstödet
i höjdled.
För att ta bort det trycker du på stiften och
lyfter upp det.
Ställbart armstöd
Lyfta upp eller fälla ned armstödet.
Vrid på inställningsratten under änden av
armstödet för att spärra det i önskat läge.
Säten

77
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016
Svankstöd
Vrid på inställningsratten.
Sittdynans höjd
Lyft handtaget 1 uppåt för att höja eller
sänka den främre delen av sätet.
Lyft handtaget 2

uppåt för att höja eller

sänka den bakre delen av sätet.
eluppvärmt säte
Detta reglage kan användas för att koppla
på eller stänga av det eluppvärmda sätet.
Säte med variabel stötdämpning
Om din bil har denna utrustning justeras
stötdämpningen beroende på förarens vikt
genom att vrida på tumhjulet.
Ryggstödets lutning
Vrid på inställningsratten tills ryggstödet får
önskad lutning.
längdinställning
Lyft upp stången som finns under sittdynan
och ställ in sätet i önskat läge.
Svängbart säte
Om sätet har ett sådant reglage, trycker du
på det för att svänga sätet 180°.
Säten
3
eRgOnOMI OCH KOMFORT

78
Jumper_sv_Chap03_Ergo-et-confort_ed01-2016

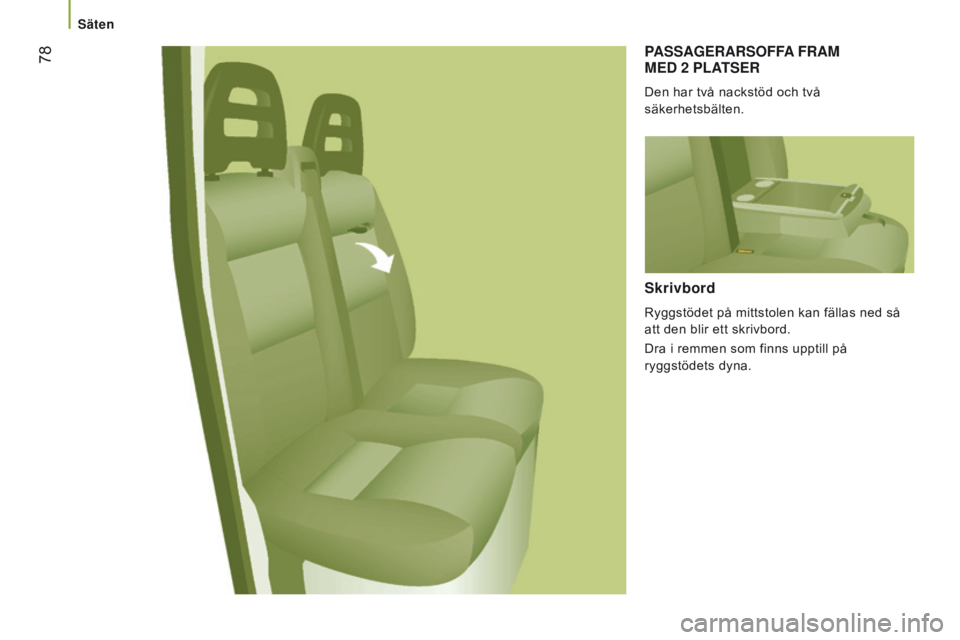

PASSAge RARSOFFA FRAM M
ed 2 P l ATS e R
Den har två nackstöd och två
säkerhetsbälten.
Skrivbord
Ryggstödet på mittstolen kan fällas ned så
att den blir ett skrivbord.
Dra i remmen som finns upptill på
ryggstödets dyna.
Säten
