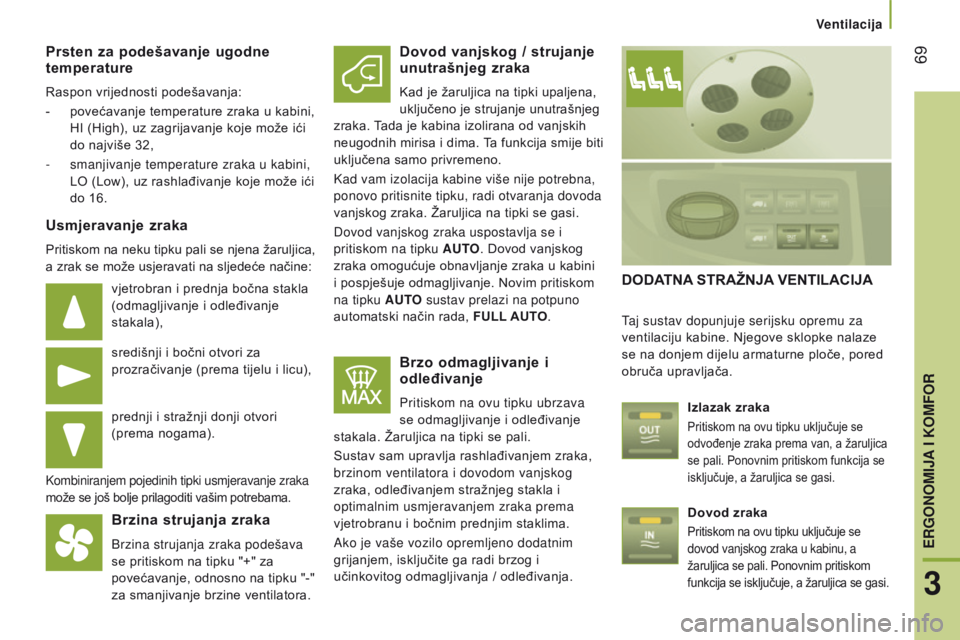

Prsten za podešavanje ugodne
temperature
Raspon vrijednosti podešavanja:
-
povećavanje temperature zraka u kabini,

HI (High), uz zagrijavanje koje može ići
do najviše 32,
-

smanjivanje temperature zraka u kabini,

LO (Low), uz rashlađivanje koje može ići
do 16.
Usmjeravanje zraka
Pritiskom na neku tipku pali se njena žaruljica,
a zrak se može usjeravati na sljedeće načine:
vjetrobran i prednja bočna stakla
(odmagljivanje i odleđivanje
stakala),
središnji i bočni otvori za
prozračivanje (prema tijelu i licu),
prednji i stražnji donji otvori
(prema nogama).
Kombiniranjem pojedinih tipki usmjeravanje zraka
može se još bolje prilagoditi vašim potrebama.
Brzina strujanja zraka
Brzina strujanja zraka podešava
se pritiskom na tipku "+" za
povećavanje, odnosno na tipku "-"
za smanjivanje brzine ventilatora.
Dovod vanjskog / strujanje
unutrašnjeg zraka
Kad je žaruljica na tipki upaljena,
uključeno je strujanje unutrašnjeg
zraka. Tada je kabina izolirana od vanjskih
neugodnih mirisa i dima. Ta funkcija smije biti
uključena samo privremeno.
Kad vam izolacija kabine više nije potrebna,
ponovo pritisnite tipku, radi otvaranja dovoda
vanjskog zraka. Žaruljica na tipki se gasi.
Dovod vanjskog zraka uspostavlja se i
pritiskom na tipku
a UT
o
. Dovod vanjskog
zraka omogućuje obnavljanje zraka u kabini
i pospješuje odmagljivanje. Novim pritiskom
na tipku
a
UT
o
sustav prelazi na potpuno
automatski način rada, FULL AUTO.
Brzo odmagljivanje i
odleđivanje
Pritiskom na ovu tipku ubrzava
se odmagljivanje i odleđivanje
stakala. Žaruljica na tipki se pali.
Sustav sam upravlja rashlađivanjem zraka,
brzinom ventilatora i dovodom vanjskog
zraka, odleđivanjem stražnjeg stakla i
optimalnim usmjeravanjem zraka prema
vjetrobranu i bočnim prednjim staklima.
Ako je vaše vozilo opremljeno dodatnim
grijanjem, isključite ga radi brzog i
učinkovitog odmagljivanja / odleđivanja.
DODATNA STRAŽNJA VENTILACIJA
Taj sustav dopunjuje serijsku opremu za
ventilaciju kabine. Njegove sklopke nalaze
se na donjem dijelu armaturne ploče, pored
obruča upravljača.
Izlazak zraka
Pritiskom na ovu tipku uključuje se
odvođenje zraka prema van, a žaruljica
se pali. Ponovnim pritiskom funkcija se
isključuje, a žaruljica se gasi.
Dovod zraka
Pritiskom na ovu tipku uključuje se
dovod vanjskog zraka u kabinu, a
žaruljica se pali. Ponovnim pritiskom
funkcija se isključuje, a žaruljica se gasi.
Ventilacija
3
ERGONOMIJA I KOMFOR

70
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

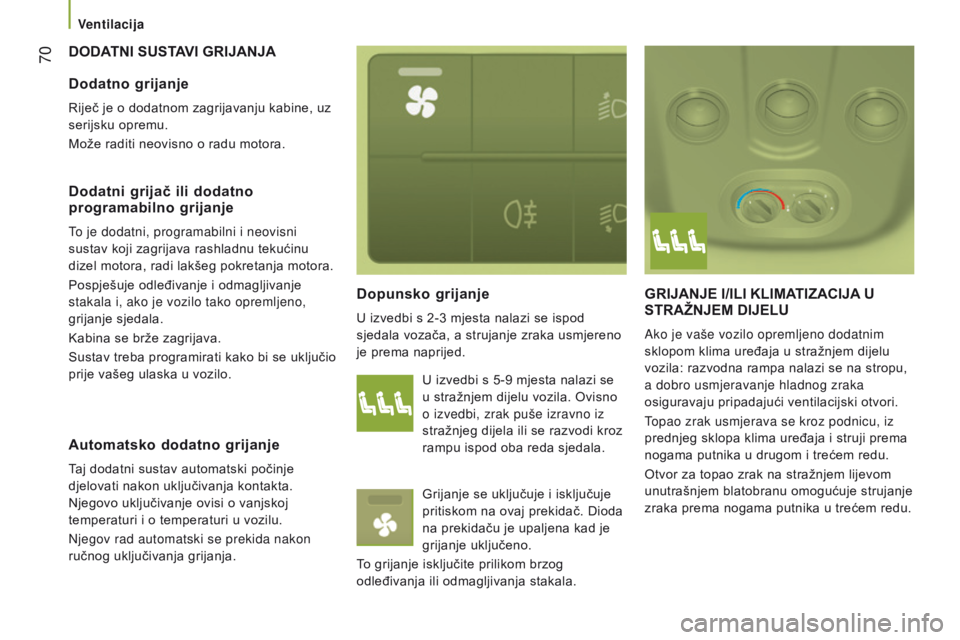

DODATNI SUSTAVI GRIJANJA
Dopunsko
grijanje
U izvedbi s 2-3 mjesta nalazi se ispod
sjedala vozača, a strujanje zraka usmjereno
je prema naprijed.
GRIJANJE I/ILI KLIMATIZACIJA U STRAŽNJEM
DIJELU
Ako je vaše vozilo opremljeno dodatnim
sklopom klima uređaja u stražnjem dijelu
vozila: razvodna rampa nalazi se na stropu,
a dobro usmjeravanje hladnog zraka
osiguravaju pripadajući ventilacijski otvori.
Topao zrak usmjerava se kroz podnicu, iz
prednjeg sklopa klima uređaja i struji prema
nogama putnika u drugom i trećem redu.
Otvor za topao zrak na stražnjem lijevom
unutrašnjem blatobranu omogućuje strujanje
zraka prema nogama putnika u trećem redu.
Dodatno grijanje
Riječ je o dodatnom zagrijavanju kabine, uz
serijsku opremu.
Može raditi neovisno o radu motora.
Dodatni grijač ili dodatno
programabilno grijanje
To je dodatni, programabilni i neovisni
sustav koji zagrijava rashladnu tekućinu
dizel motora, radi lakšeg pokretanja motora.
Pospješuje odleđivanje i odmagljivanje
stakala i, ako je vozilo tako opremljeno,
grijanje sjedala.
Kabina se brže zagrijava.
Sustav treba programirati kako bi se uključio
prije vašeg ulaska u vozilo.
U izvedbi s 5-9

mjesta nalazi se
u stražnjem dijelu vozila. Ovisno
o izvedbi, zrak puše izravno iz
stražnjeg dijela ili se razvodi kroz
rampu ispod oba reda sjedala.
Grijanje se uključuje i isključuje
pritiskom na ovaj prekidač. Dioda
na prekidaču je upaljena kad je
grijanje uključeno.
To grijanje isključite prilikom brzog
odleđivanja ili odmagljivanja stakala.
Automatsko dodatno grijanje
Taj dodatni sustav automatski počinje
djelovati nakon uključivanja kontakta.
Njegovo uključivanje ovisi o vanjskoj
temperaturi i o temperaturi u vozilu.
Njegov rad automatski se prekida nakon
ručnog uključivanja grijanja.
Ventilacija

71
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

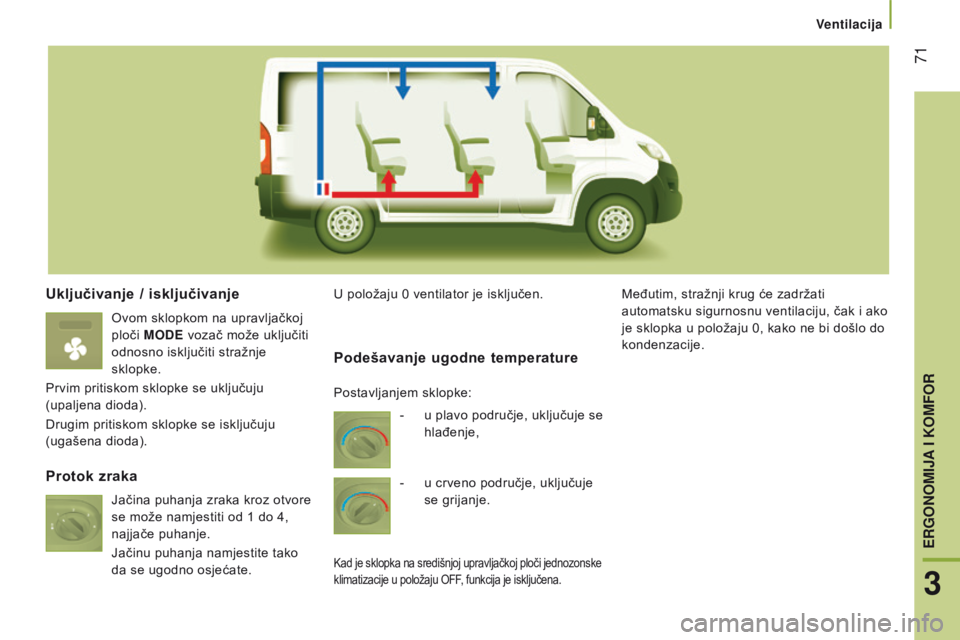

Uključivanje / isključivanje
Ovom sklopkom na upravljačkoj
ploči mod E vozač može uključiti
odnosno isključiti stražnje
sklopke.
Prvim pritiskom sklopke se uključuju
(upaljena dioda).
Drugim pritiskom sklopke se isključuju
(ugašena dioda). U položaju 0 ventilator je isključen.
Međutim, stražnji krug će zadržati
automatsku sigurnosnu ventilaciju, čak i ako
je sklopka u položaju 0, kako ne bi došlo do
kondenzacije.
Protok zrakaPodešavanje ugodne temperature
- u plavo područje, uključuje se

hlađenje,
-

u crveno područje, uključuje

se grijanje.
Kad je sklopka na središnjoj upravljačkoj ploči jednozonske
klimatizacije u položaju OFF, funkcija je isključena.
Postavljanjem sklopke:
Jačina puhanja zraka kroz otvore
se može namjestiti od 1 do 4,
najjače puhanje.
Jačinu puhanja namjestite tako
da se ugodno osjećate.
Ventilacija
3
ERGONOMIJA I KOMFOR

72
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

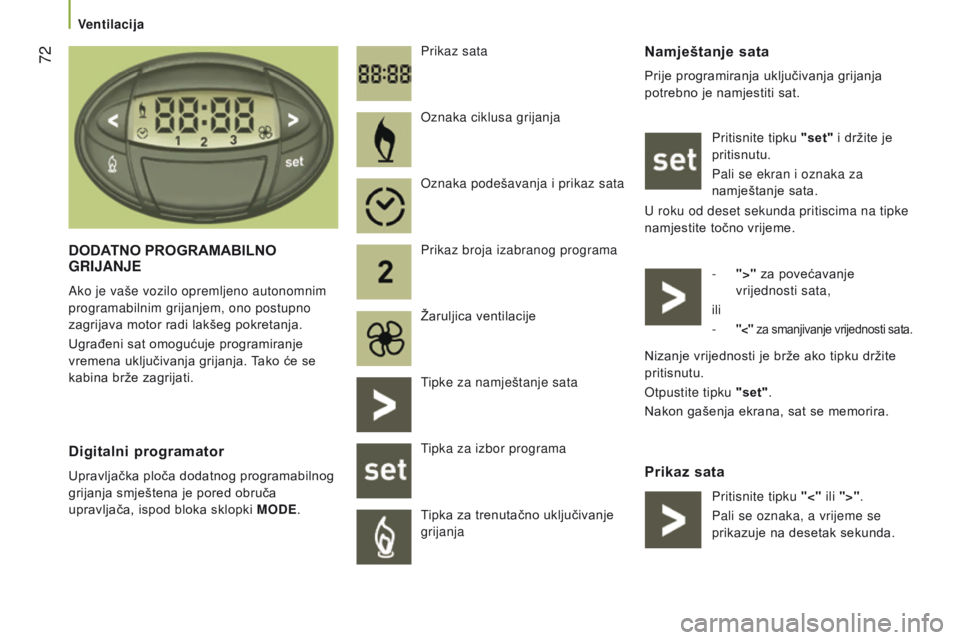

Namještanje sata
Prije programiranja uključivanja grijanja
potrebno je namjestiti sat.Pritisnite tipku "set" i držite je
pritisnutu.
Pali se ekran i oznaka za
namještanje sata.
U roku od deset sekunda pritiscima na tipke
namjestite točno vrijeme.
-

">"
za povećavanje
vrijednosti sata,
ili
-

"<" za smanjivanje vrijednosti sata.
Prikaz sata
D
ODATNO

PROGRAMABILNO

GRIJ

a
NJE
Ako je vaše vozilo opremljeno autonomnim
programabilnim grijanjem, ono postupno
zagrijava motor radi lakšeg pokretanja.
Ugrađeni sat omogućuje programiranje
vremena uključivanja grijanja. Tako će se
kabina brže zagrijati. Prikaz sata
Digitalni programator
Upravljačka ploča dodatnog programabilnog
grijanja smještena je pored obruča
upravljača, ispod bloka sklopki
mod E.Oznaka ciklusa grijanja
Oznaka podešavanja i prikaz sata
Prikaz broja izabranog programa
Žaruljica ventilacije
Tipke za namještanje sata
Tipka za izbor programa
Tipka za trenutačno uključivanje
grijanja
Nizanje vrijednosti je brže ako tipku držite
pritisnutu.
Otpustite tipku "set".
Nakon gašenja ekrana, sat se memorira.
Pritisnite tipku "<" ili ">".
Pali se oznaka, a vrijeme se
prikazuje na desetak sekunda.
Ventilacija

73
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

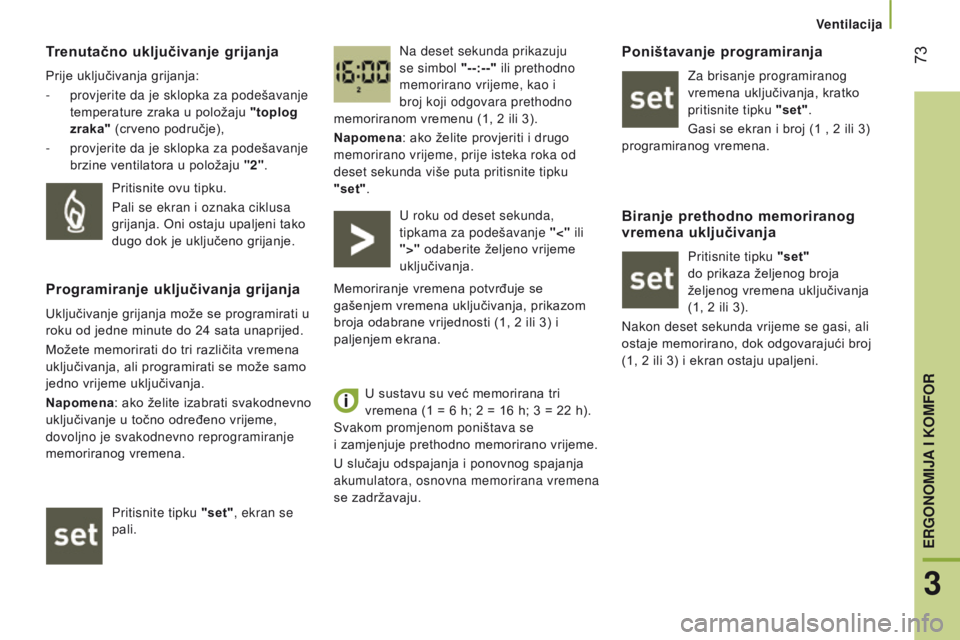

Trenutačno uključivanje grijanja
Prije uključivanja grijanja:
-
provjerite da je sklopka za podešavanje

temperature zraka u položaju "toplog
zraka" (crveno područje),
-

provjerite da je sklopka za podešavanje

brzine ventilatora u položaju "2". Na deset sekunda prikazuju
se simbol "--:--" ili prethodno
memorirano vrijeme, kao i
broj koji odgovara prethodno
memoriranom vremenu (1, 2
ili 3).
Napomena: ako želite provjeriti i drugo
memorirano vrijeme, prije isteka roka od
deset sekunda više puta pritisnite tipku
"set".
Pritisnite ovu tipku.
Pali se ekran i oznaka ciklusa
grijanja. Oni ostaju upaljeni tako
dugo dok je uključeno grijanje.
Programiranje uključivanja grijanja
Uključivanje grijanja može se programirati u
roku od jedne minute do 24
sata unaprijed.
Možete memorirati do tri različita vremena
uključivanja, ali programirati se može samo
jedno vrijeme uključivanja.
Napomena: ako želite izabrati svakodnevno
uključivanje u točno određeno vrijeme,
dovoljno je svakodnevno reprogramiranje
memoriranog vremena.
Pritisnite tipku "set", ekran se
pali. U roku od deset sekunda,
tipkama za podešavanje "<" ili
">" odaberite željeno vrijeme
uključivanja.
Memoriranje vremena potvrđuje se
gašenjem vremena uključivanja, prikazom
broja odabrane vrijednosti (1, 2 ili 3) i
paljenjem ekrana.
U sustavu su već memorirana tri
vremena (1
= 6 h; 2 = 16 h; 3 = 22 h).
Svakom promjenom poništava se
i zamjenjuje prethodno memorirano vrijeme.
U slučaju odspajanja i ponovnog spajanja
akumulatora, osnovna memorirana vremena
se zadržavaju.
Poništavanje programiranja
Za brisanje programiranog
vremena uključivanja, kratko
pritisnite tipku "set".
Gasi se ekran i broj (1
, 2 ili 3)
programiranog vremena.
Biranje prethodno memoriranog
vremena uključivanja
Pritisnite tipku "set"
do prikaza željenog broja
željenog vremena uključivanja
(1, 2
ili 3).
Nakon deset sekunda vrijeme se gasi, ali
ostaje memorirano, dok odgovarajući broj
(1, 2

ili 3) i ekran ostaju upaljeni.
Ventilacija
3
ERGONOMIJA I KOMFOR

74
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
Barem jedanput godišnje, prije zime,
dajte provjeriti dodatno grijanje. Za
održavanje i popravke morate se obratiti
isključivo mreži CITROËN ili nekoj stručnoj
radionici.
Upotrebljavajte samo originalne rezervne
dijelove.
Isključivanje grijanja
U slučaju programiranog uključivanja,
grijanje se automatski isključuje nakon
isteka programiranog trajanja.
Praktični savjeti
Zbog opasnosti od trovanja i gušenja
dodatno grijanje ne smijete uključivati, čak ni
kratkotrajno, u zatvorenim prostorima poput
garaža ili radionica u kojima nema sustava
usisavanja ispušnih plinova.
Dodatno grijanje se isključuje u slučaju
slabog napona akumulatora, kako bi se
motor mogao pokrenuti.
Dodatno grijanje troši gorivo iz spremnika
vozila. Provjerite da gorivo u spremniku
vozila nije na rezervi.
Uvijek isključite dodatno grijanje za vrijeme
punjenja spremnika goriva kako biste izbjegli
svaku opasnost od požara ili eksplozije! Temperatura u blizini grijanja ne smije
prelaziti 120°C. Veća temperatura (na
primjer, prilikom lakiranja u komori) mogla bi
oštetiti dijelove elektroničkih krugova.
Dodatno grijanje ima termički limitator koji
prekida izgaranje u slučaju pregrijavanja
motora zbog nedostatka rashladne tekućine.
Provjerite razinu i, po potrebi, dolijte
tekućinu, uz poštivanje pravila u točki
"Provjere - Razine tekućina". Zatim pritisnite
tipku za izbor programa i uključite grijanje.

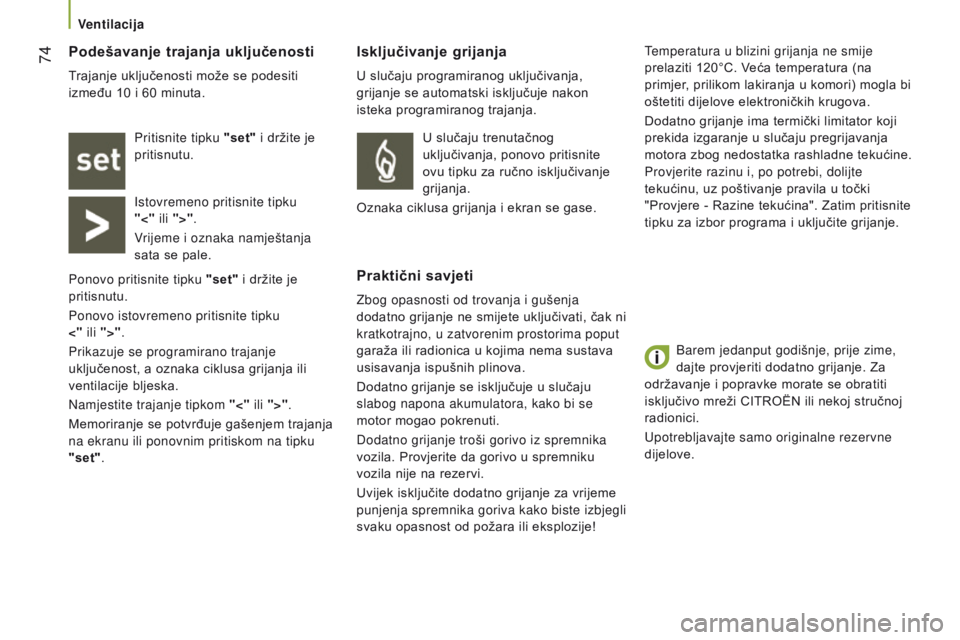

Podešavanje trajanja uključenosti
Trajanje uključenosti može se podesiti
između 10
i 60 minuta.
Pritisnite tipku "set" i držite je
pritisnutu.
Istovremeno pritisnite tipku
"<" ili ">".
Vrijeme i oznaka namještanja
sata se pale.
Ponovo pritisnite tipku "set" i držite je
pritisnutu.
Ponovo istovremeno pritisnite tipku
<" ili ">".
Prikazuje se programirano trajanje
uključenost, a oznaka ciklusa grijanja ili
ventilacije bljeska.
Namjestite trajanje tipkom "<" ili ">".
Memoriranje se potvrđuje gašenjem trajanja
na ekranu ili ponovnim pritiskom na tipku
"set". U slučaju trenutačnog
uključivanja, ponovo pritisnite
ovu tipku za ručno isključivanje
grijanja.
Oznaka ciklusa grijanja i ekran se gase.
Ventilacija

75
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016
Dvije dodatne funkcije
Dodatno grijanje je autonomno i

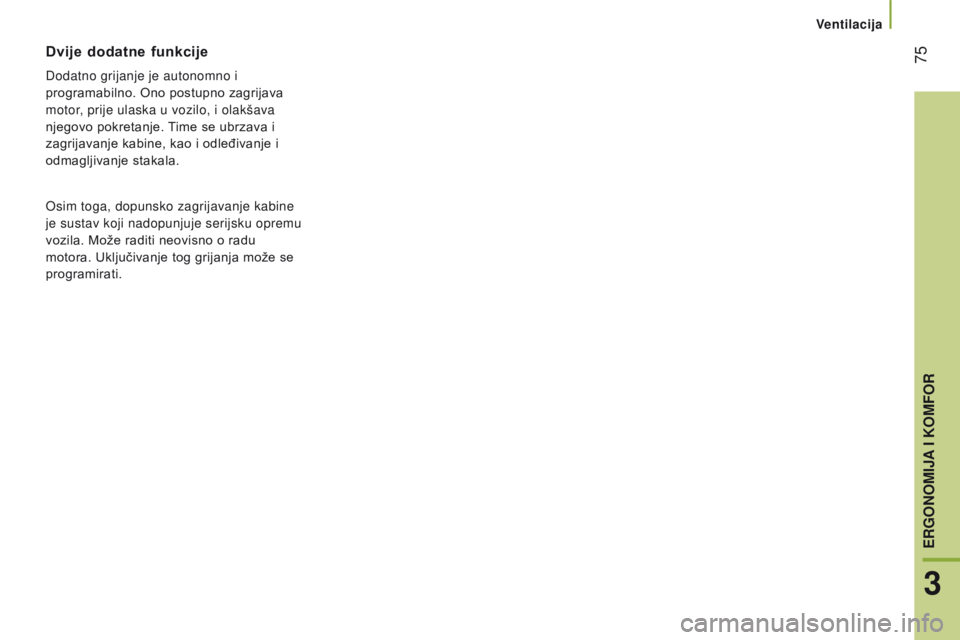

programabilno. Ono postupno zagrijava
motor, prije ulaska u vozilo, i olakšava
njegovo pokretanje. Time se ubrzava i
zagrijavanje kabine, kao i odleđivanje i
odmagljivanje stakala.
Osim toga, dopunsko zagrijavanje kabine
je sustav koji nadopunjuje serijsku opremu
vozila. Može raditi neovisno o radu
motora. Uključivanje tog grijanja može se
programirati.
Ventilacija
3
ERGONOMIJA I KOMFOR

76
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

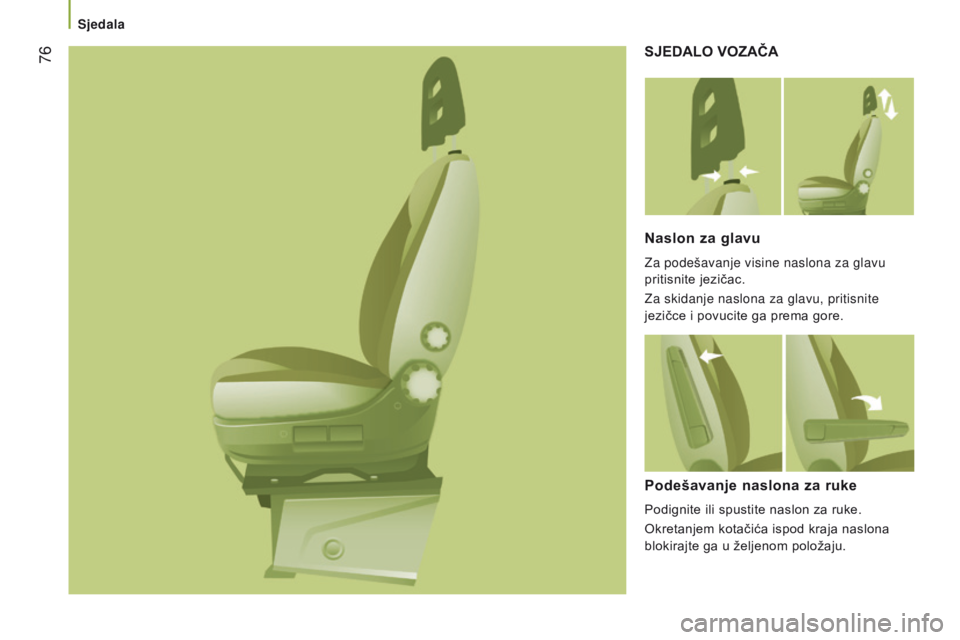

SJEDALO VOZAČA
Naslon
za glavu
Za podešavanje visine naslona za glavu
pritisnite jezičac.
Za skidanje naslona za glavu, pritisnite
jezičce i povucite ga prema gore.
Podešavanje naslona za ruke
Podignite ili spustite naslon za ruke.
Okretanjem kotačića ispod kraja naslona
blokirajte ga u željenom položaju.
Sjedala

77
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

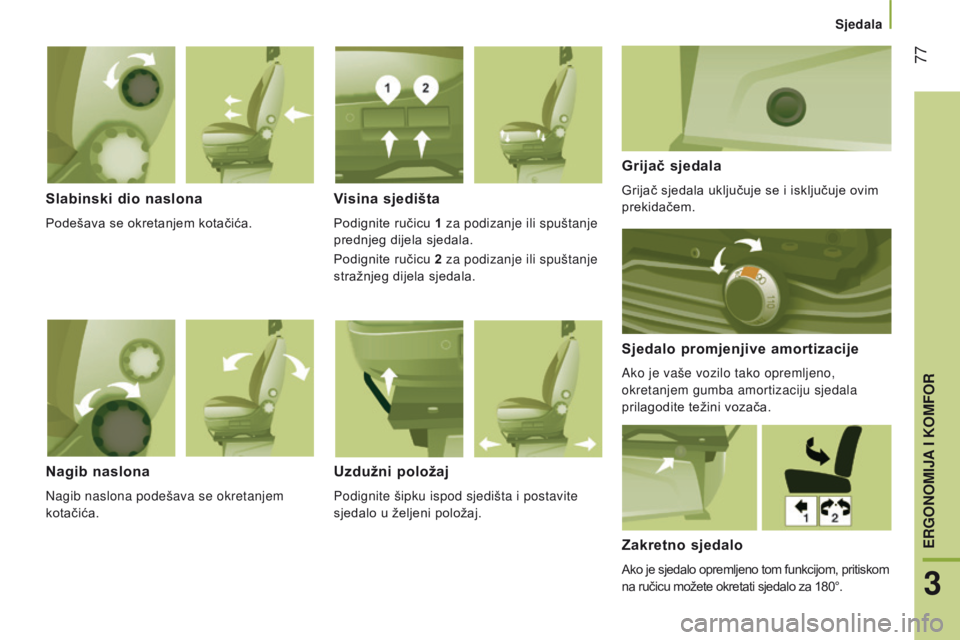

Slabinski dio naslona
Podešava se okretanjem kotačića.
Visina sjedišta
Podignite ručicu 1 za podizanje ili spuštanje
prednjeg dijela sjedala.
Podignite ručicu
2 za podizanje ili spuštanje
stražnjeg dijela sjedala.
Grijač sjedala
Grijač sjedala uključuje se i isključuje ovim
prekidačem.
Sjedalo promjenjive amortizacije
Ako je vaše vozilo tako opremljeno,
okretanjem gumba amortizaciju sjedala
prilagodite težini vozača.
Nagib naslona
Nagib naslona podešava se okretanjem
kotačića.
Uzdužni položaj
Podignite šipku ispod sjedišta i postavite
sjedalo u željeni položaj.
Zakretno sjedalo
Ako je sjedalo opremljeno tom funkcijom, pritiskom
na ručicu možete okretati sjedalo za 180°.
Sjedala
3
ERGONOMIJA I KOMFOR

78
Jumper_hr_Chap03_Ergo-et-confort_ed01-2016

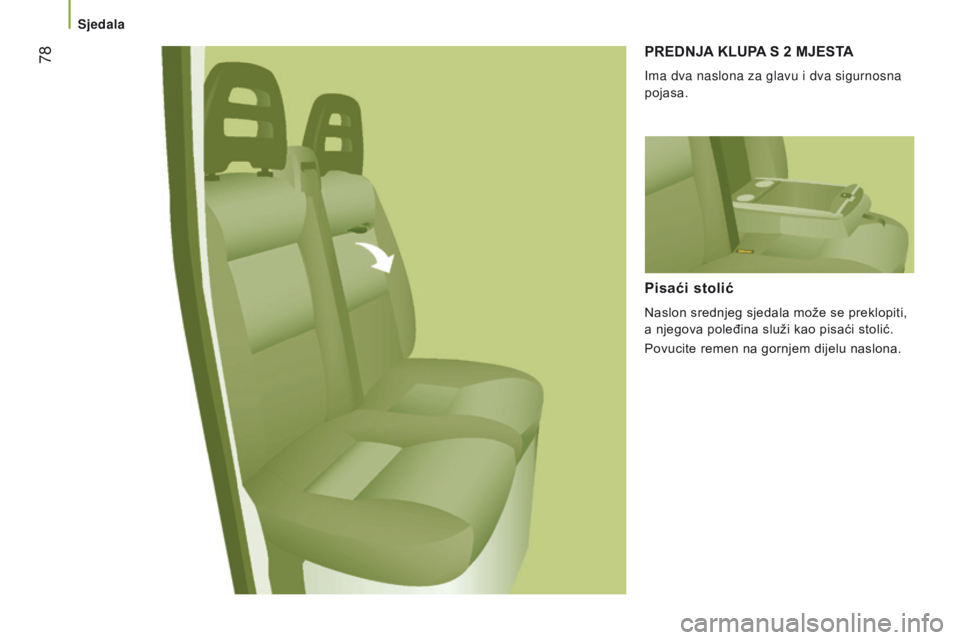

PREDNJA KLUPA S 2 MJESTA
Ima dva naslona za glavu i dva sigurnosna
pojasa.
Pisaći stolić
Naslon srednjeg sjedala može se preklopiti,
a njegova poleđina služi kao pisaći stolić.
Povucite remen na gornjem dijelu naslona.
Sjedala
