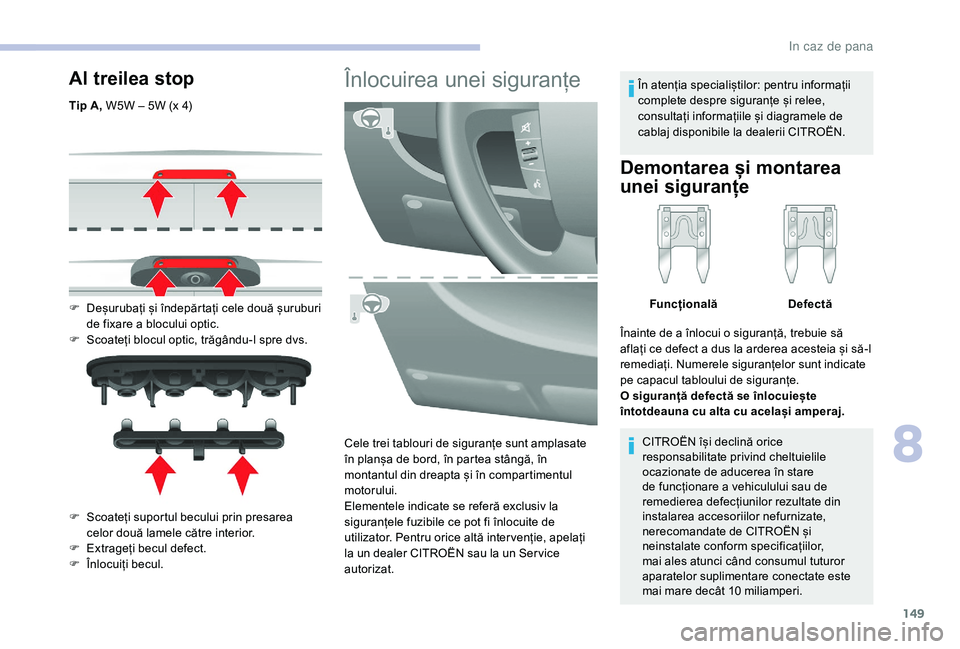

149
Al treilea stop
Tip A, W5W – 5W (x 4)
F
D
eșurubați și îndepărtați cele două șuruburi
de fixare a
blocului optic.
F

S
coateți blocul optic, trăgându-l spre dvs.
F

S
coateți suportul becului prin presarea
celor două lamele către interior.
F

E
xtrageți becul defect.
F

Î
nlocuiți becul.
Înlocuirea unei siguranțe
Cele trei tablouri de siguranțe sunt amplasate
în planșa de bord, în partea stângă, în
montantul din dreapta și în compartimentul
motorului.
Elementele indicate se referă exclusiv la
siguranțele fuzibile ce pot fi înlocuite de
utilizator. Pentru orice altă inter venție, apelați
la un dealer CITROËN sau la un Ser vice
autorizat. În atenția specialiștilor: pentru informații
complete despre siguranțe și relee,
consultați informațiile și diagramele de
cablaj disponibile la dealerii CITROËN.
Demontarea și montarea
unei siguranțe
CITROËN își declină orice
responsabilitate privind cheltuielile
ocazionate de aducerea în stare
de funcționare a
vehiculului sau de
remedierea defecțiunilor rezultate din
instalarea accesoriilor nefurnizate,
nerecomandate de CITROËN și
neinstalate conform specificațiilor,
mai ales atunci când consumul tuturor
aparatelor suplimentare conectate este
mai mare decât 10
miliamperi.
Funcțională
Defectă
Înainte de a înlocui o siguranță, trebuie să
aflați ce defect a dus la arderea acesteia și să-l
remediați. Numerele siguranțelor sunt indicate
pe capacul tabloului de siguranțe.
O siguranță defectă se înlocuiește
întotdeauna cu alta cu același amperaj.
8
I

150

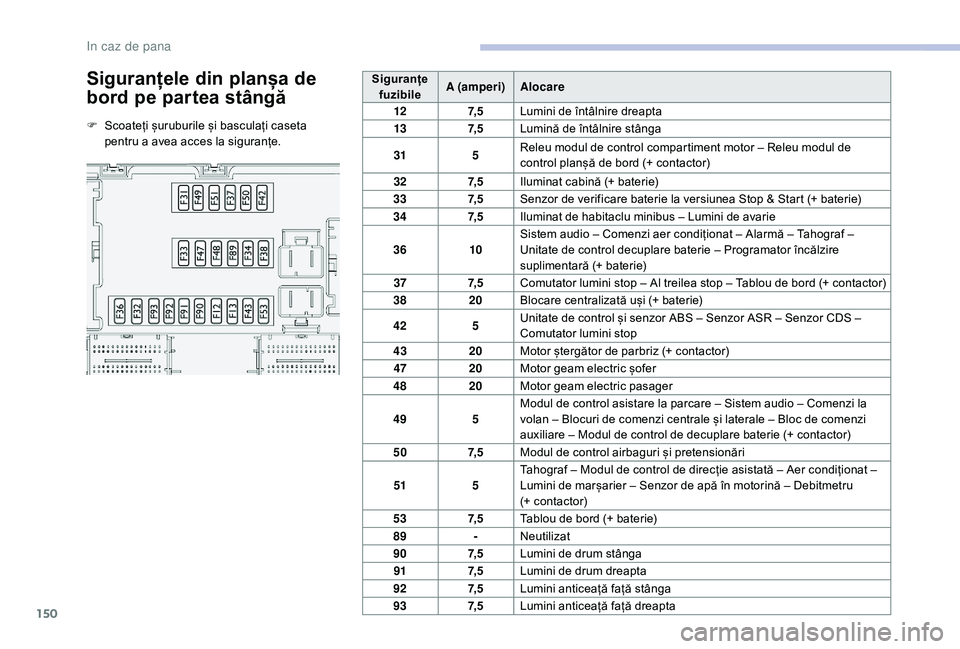

Siguranțele din planșa de
bord pe partea stângă
F Scoateți șuruburile și basculați caseta pentru a avea acces la siguranțe. Siguranțe
fuzibile A (amperi)
Alocare
12 7, 5Lumini de întâlnire dreapta
13 7, 5Lumină de întâlnire stânga
31 5Releu modul de control compartiment motor – Releu modul de
control planșă de bord (+ contactor)
32 7, 5Iluminat cabină (+ baterie)
33 7, 5Senzor de verificare baterie la versiunea Stop & Start (+ baterie)
34 7, 5Iluminat de habitaclu minibus – Lumini de avarie
36 10Sistem audio – Comenzi aer condiționat – Alarmă – Tahograf –
Unitate de control decuplare baterie – Programator încălzire
suplimentară (+ baterie)
37 7, 5Comutator lumini stop – Al treilea stop – Tablou de bord (+ contactor)
38 20Blocare centralizată uși (+ baterie)
42 5Unitate de control și senzor ABS – Senzor ASR – Senzor CDS –
Comutator lumini stop
43 20Motor ștergător de parbriz (+ contactor)
47 20Motor geam electric șofer
48 20Motor geam electric pasager
49 5Modul de control asistare la parcare – Sistem audio – Comenzi la
volan – Blocuri de comenzi centrale și laterale – Bloc de comenzi
auxiliare – Modul de control de decuplare baterie (+ contactor)
50 7, 5Modul de control airbaguri și pretensionări
51 5Tahograf – Modul de control de direcție asistată – Aer condiționat –
Lumini de marșarier – Senzor de apă în motorină – Debitmetru
(+ contactor)
53 7, 5Tablou de bord (+ baterie)
89 -Neutilizat
90 7, 5Lumini de drum stânga
91 7, 5Lumini de drum dreapta
92 7, 5Lumini anticeață față stânga
93 7, 5Lumini anticeață față dreapta
In caz de pana

151

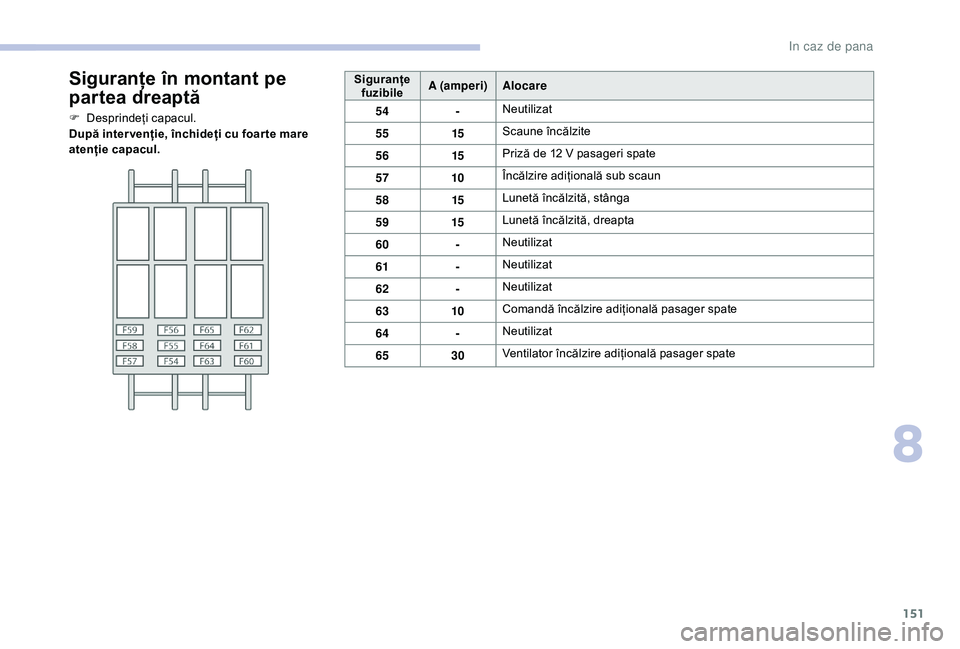

Siguranțe în montant pe
partea dreaptă
F Desprindeți capacul.
După inter venție, închideți cu foar te mare
atenție capacul.Siguranțe
fuzibile A (amperi)
Alocare
54 -Neutilizat
55 15Scaune încălzite
56 15Priză de 12
V pasageri spate
57 10Încălzire adițională sub scaun
58 15Lunetă încălzită, stânga
59 15Lunetă încălzită, dreapta
60 -Neutilizat
61 -Neutilizat
62 -Neutilizat
63 10Comandă încălzire adițională pasager spate
64 -Neutilizat
65 30Ventilator încălzire adițională pasager spate
8
In caz de pana

152

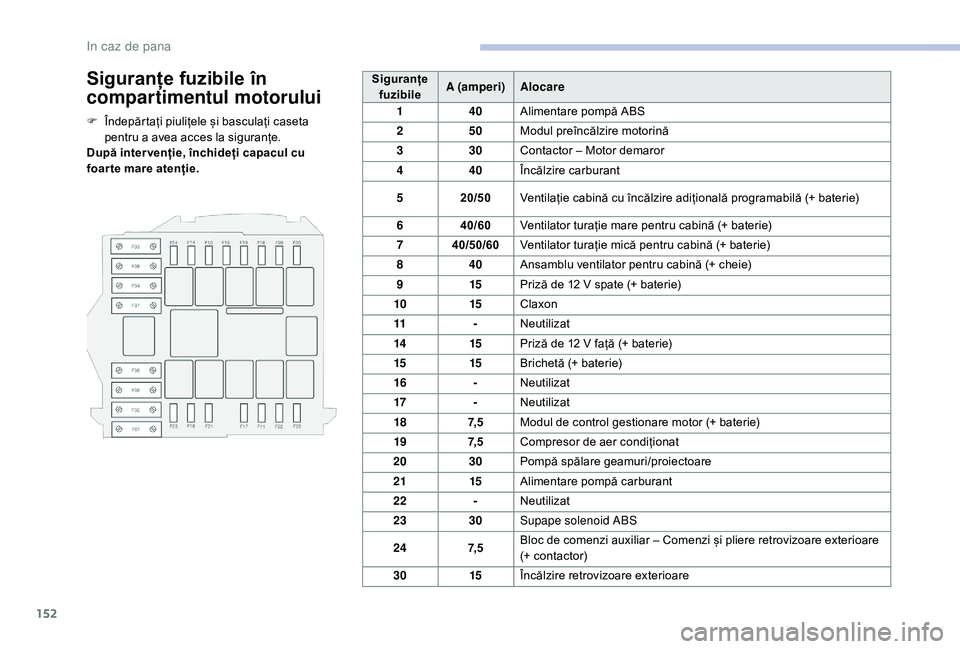

Siguranțe fuzibile în
compartimentul motorului
F Îndepărtați piulițele și basculați caseta pentru a avea acces la siguranțe.
După inter venție, închideți capacul cu
foar te mare atenție. Siguranțe
fuzibile A (amperi)
Alocare
1 40Alimentare pompă ABS
2 50Modul preîncălzire motorină
3 30Contactor – Motor demaror
4 40Încălzire carburant
5 20/50Ventilație cabină cu încălzire adițională programabilă (+ baterie)
6 40/60Ventilator turație mare pentru cabină (+ baterie)
7 40/50/60 Ventilator turație mică pentru cabină (+ baterie)
8 40Ansamblu ventilator pentru cabină (+ cheie)
9 15Priză de 12
V spate (+ baterie)
10 15Claxon
11 -Neutilizat
14 15Priză de 12
V față (+ baterie)
15 15Brichetă (+ baterie)
16 -Neutilizat
17 -Neutilizat
18 7, 5Modul de control gestionare motor (+ baterie)
19 7, 5Compresor de aer condiționat
20 30Pompă spălare geamuri/proiectoare
21 15Alimentare pompă carburant
22 -Neutilizat
23 30Supape solenoid ABS
24 7, 5Bloc de comenzi auxiliar – Comenzi și pliere retrovizoare exterioare
(+ contactor)
30 15Încălzire retrovizoare exterioare
In caz de pana

153

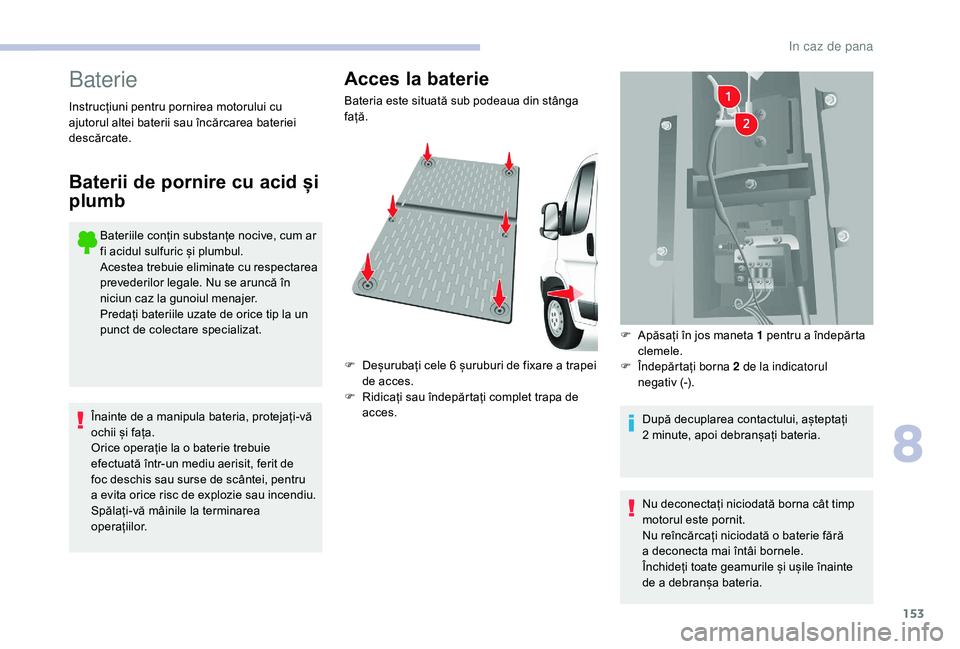

Baterie
Bateriile conțin substanțe nocive, cum ar
fi acidul sulfuric și plumbul.
Acestea trebuie eliminate cu respectarea
prevederilor legale. Nu se aruncă în
niciun caz la gunoiul menajer.
Predați bateriile uzate de orice tip la un
punct de colectare specializat.
Acces la baterie
Instrucțiuni pentru pornirea motorului cu
ajutorul altei baterii sau încărcarea bateriei
descărcate.
Baterii de pornire cu acid și
plumb
Înainte de a manipula bateria, protejați-vă
o chii și fața.
Orice operație la o
baterie trebuie
efectuată într-un mediu aerisit, ferit de
foc deschis sau surse de scântei, pentru
a
evita orice risc de explozie sau incendiu.
Spălați-vă mâinile la terminarea
operațiilor. Bateria este situată sub podeaua din stânga
față.
F

D
eșurubați cele 6 șuruburi de fixare a trapei
de acces.
F
R
idicați sau îndepărtați complet trapa de
acces. F
A
păsați în jos maneta 1 pentru a îndepărta
clemele.
F
Î
ndepărtați borna 2 de la indicatorul
negativ (-).
După decuplarea contactului, așteptați
2 minute, apoi debranșați bateria.
Nu deconectați niciodată borna cât timp
motorul este pornit.
Nu reîncărcați niciodată o
baterie fără
a
deconecta mai întâi bornele.
Închideți toate geamurile și ușile înainte
de a
debranșa bateria.
8
In caz de pana

154

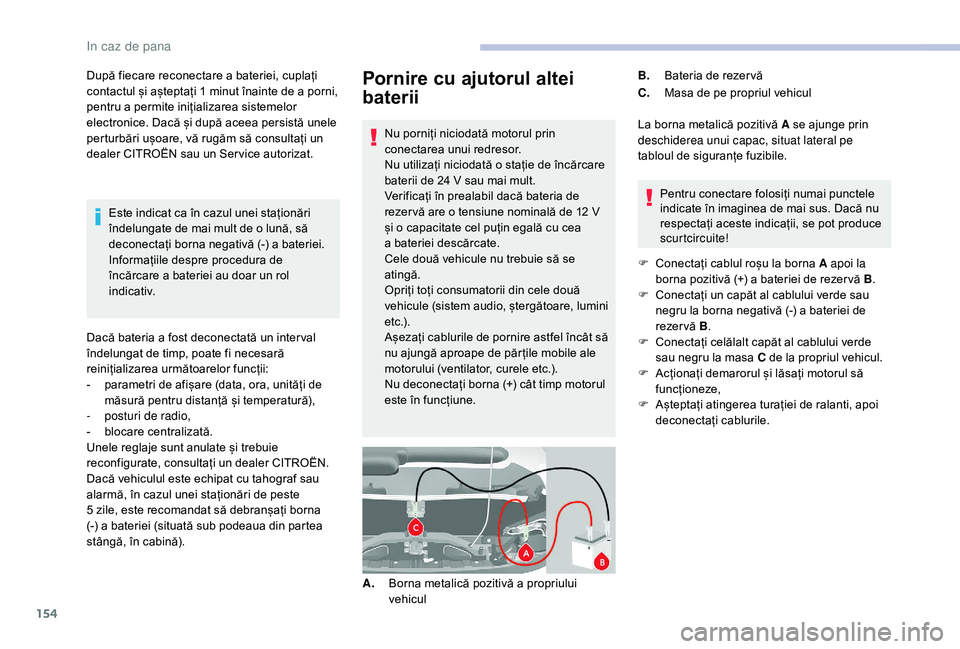

Pornire cu ajutorul altei
baterii
Nu porniți niciodată motorul prin
conectarea unui redresor.
Nu utilizați niciodată o stație de încărcare
baterii de 24
V sau mai mult.
Verificați în prealabil dacă bateria de
rezer vă are o
tensiune nominală de 12 V
și o
capacitate cel puțin egală cu cea
a
bateriei descărcate.
Cele două vehicule nu trebuie să se
atingă.
Opriți toți consumatorii din cele două
vehicule (sistem audio, ștergătoare, lumini
e t c .) .
Așezați cablurile de pornire astfel încât să
nu ajungă aproape de păr țile mobile ale
motorului (ventilator, curele etc.).
Nu deconectați borna (+) cât timp motorul
este în funcțiune.
După fiecare reconectare a

bateriei, cuplați
contactul și așteptați 1

minut înainte de a

porni,
pentru a

permite inițializarea sistemelor
electronice. Dacă și după aceea persistă unele
perturbări ușoare, vă rugăm să consultați un
dealer CITROËN sau un Ser vice autorizat. La borna metalică pozitivă A se ajunge prin
deschiderea unui capac, situat lateral pe
tabloul de siguranțe fuzibile.
Pentru conectare folosiți numai punctele
indicate în imaginea de mai sus. Dacă nu
respectați aceste indicații, se pot produce
scurtcircuite!
F

C
onectați cablul roșu la borna A apoi la
borna pozitivă (+) a bateriei de rezer vă B .
F

C
onectați un capăt al cablului verde sau
negru la borna negativă (-) a bateriei de
rezer vă B .
F

C
onectați celălalt capăt al cablului verde
sau negru la masa C de la propriul vehicul.
F

A
cționați demarorul și lăsați motorul să
funcționeze,
F

A
șteptați atingerea turației de ralanti, apoi
deconectați cablurile.
A. Borna metalică pozitivă a
propriului
vehicul B.
Bateria de rezer vă
C. Masa de pe propriul vehicul
Este indicat ca în cazul unei staționări
îndelungate de mai mult de o

lună, să
deconectați borna negativă (-) a bateriei.
Informațiile despre procedura de
încărcare a

bateriei au doar un rol
indicativ.
Dacă bateria a

fost deconectată un inter val
îndelungat de timp, poate fi necesară
reinițializarea următoarelor funcții:
-

p

arametri de afișare (data, ora, unități de
măsură pentru distanță și temperatură),
-

p

osturi de radio,
-

b

locare centralizată.
Unele reglaje sunt anulate și trebuie
reconfigurate, consultați un dealer CITROËN.
Dacă vehiculul este echipat cu tahograf sau
alarmă, în cazul unei staționări de peste
5

zile, este recomandat să debranșați borna
(-) a bateriei (situată sub podeaua din partea
stângă, în cabină).
In caz de pana

155
Remorcarea vehiculului
Recomandări generale
Respectați legislația în vigoare din țara
dumneavoastră.
Verificați ca greutatea vehiculului tractor
să fie mai mare decât cea a vehiculului
tractat.
Șoferul trebuie să rămână la volanul
vehiculului tractat și trebuie să aibă un
permis de conducere valabil.
Dacă se efectuează tractarea cu cele
patru roți pe sol, utilizați întotdeauna
o
bară de remorcare omologată; corzile și
chingile sunt interzise.
Vehiculul tractor trebuie să pornească
u ș o r.
Când vehiculul este tractat cu motorul
oprit, frânarea și direcția asistată sunt
inactive.
În următoarele cazuri, este imperativ
să apelați la un profesionist pentru
remorcare:
-

v
ehicul în pană pe autostradă sau pe
un drum expres,
-

v
ehicule cu tracțiune pe patru roți,
-

i
mposibilitatea trecerii cutiei de viteze
la punctul mort, deblocării direcției sau
eliberării frânei de staționare,
-

t
ractare cu numai două roți pe sol,
-

l
ipsa unei bare de remorcare
omologate etc.
Încărcarea trebuie făcută într-un mediu
bine ventilat, ferit de flăcări și de scântei,
pentru a

reduce riscurile de explozie sau
de incendiu.
Nu încercați să reîncărcați o

baterie
înghețată: întâi trebuie să o

dezghețați,
pentru a

evita riscul unei explozii. Dacă
a

înghețat, controlați bateria înainte de
încărcare: adresați-vă unui specialist care
va verifica dacă componentele interne
sunt în stare bună și dacă recipientul nu
a

fost fisurat, ceea ce ar implica riscul
pierderii de acid toxic și coroziv.
Încărcați lent, la intensitate scăzută, timp
de aproximativ 24

ore, pentru a

evita
deteriorarea bateriei.

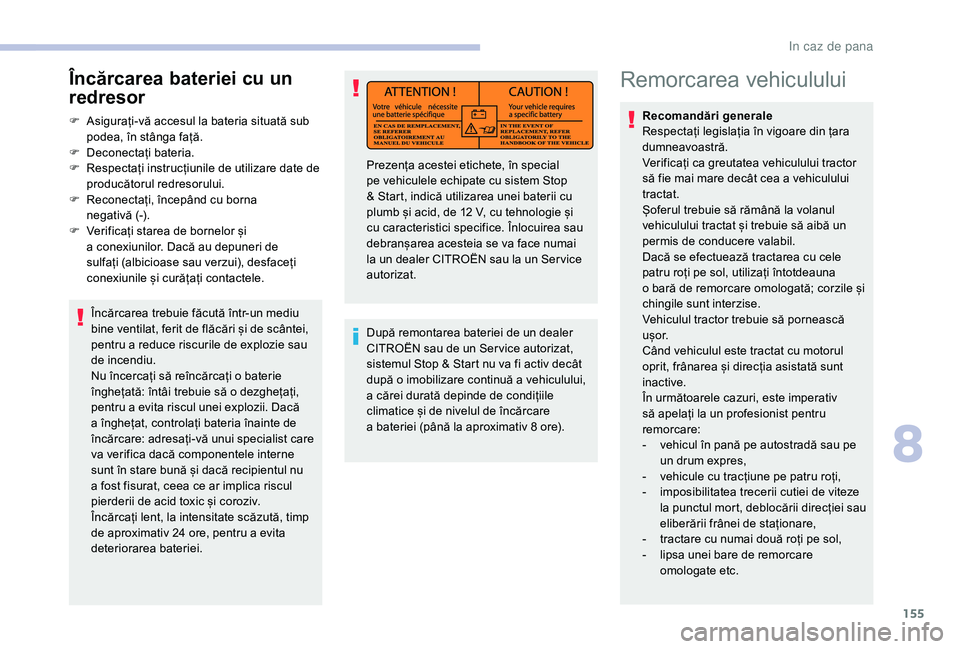

Încărcarea bateriei cu un
redresor
F Asigurați-vă accesul la bateria situată sub podea, în stânga față.
F

D
econectați bateria.
F

R
espectați instrucțiunile de utilizare date de
producătorul redresorului.
F

R
econectați, începând cu borna
negativă (-).
F

V
erificați starea de bornelor și
a
conexiunilor. Dacă au depuneri de
sulfați (albicioase sau verzui), desfaceți
conexiunile și curățați contactele.
După remontarea bateriei de un dealer
CITROËN sau de un Ser vice autorizat,
sistemul Stop & Start nu va fi activ decât
după o
imobilizare continuă a vehiculului,
a cărei durată depinde de condițiile
climatice și de nivelul de încărcare
a
bateriei (până la aproximativ 8 ore).
Prezența acestei etichete, în special
pe vehiculele echipate cu sistem Stop
& Start, indică utilizarea unei baterii cu
plumb și acid, de 12
V, cu tehnologie și
cu caracteristici specifice. Înlocuirea sau
debranșarea acesteia se va face numai
la un dealer CITROËN sau la un Ser vice
autorizat.
8
In caz de pana

156

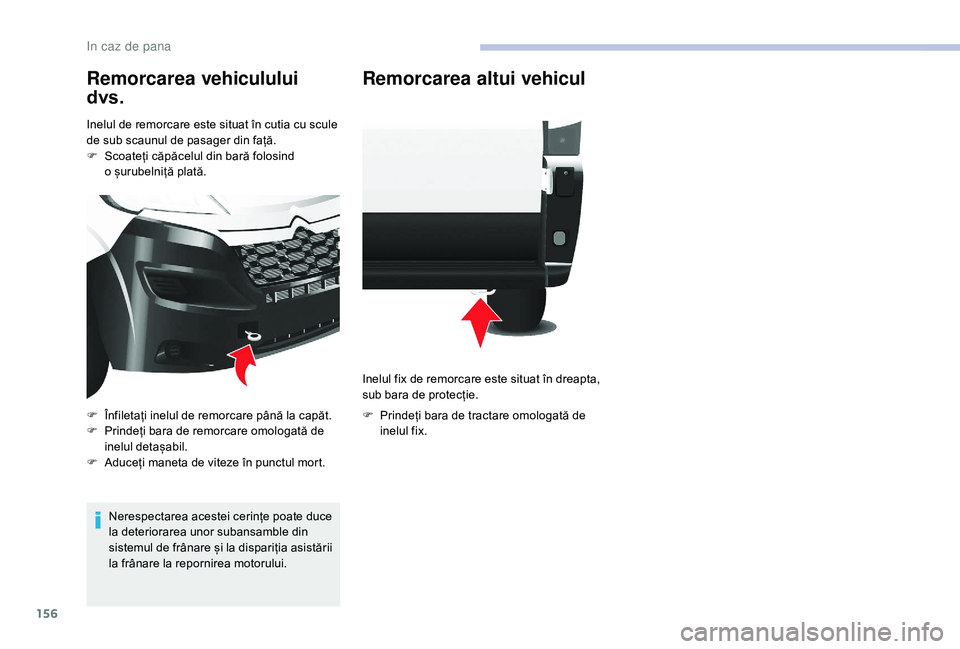

Remorcarea vehiculului
dvs.
Inelul de remorcare este situat în cutia cu scule
de sub scaunul de pasager din față.
F
S
coateți căpăcelul din bară folosind
o
șurubelniță plată.
Nerespectarea acestei cerințe poate duce
la deteriorarea unor subansamble din
sistemul de frânare și la dispariția asistării
la frânare la repornirea motorului.
F

Î
nfiletați inelul de remorcare până la capăt.
F

P
rindeți bara de remorcare omologată de
inelul detașabil.
F

A
duceți maneta de viteze în punctul mort.
Remorcarea altui vehicul
Inelul fix de remorcare este situat în dreapta,
sub bara de protecție.
F
P
rindeți bara de tractare omologată de
inelul fix.
In caz de pana

157

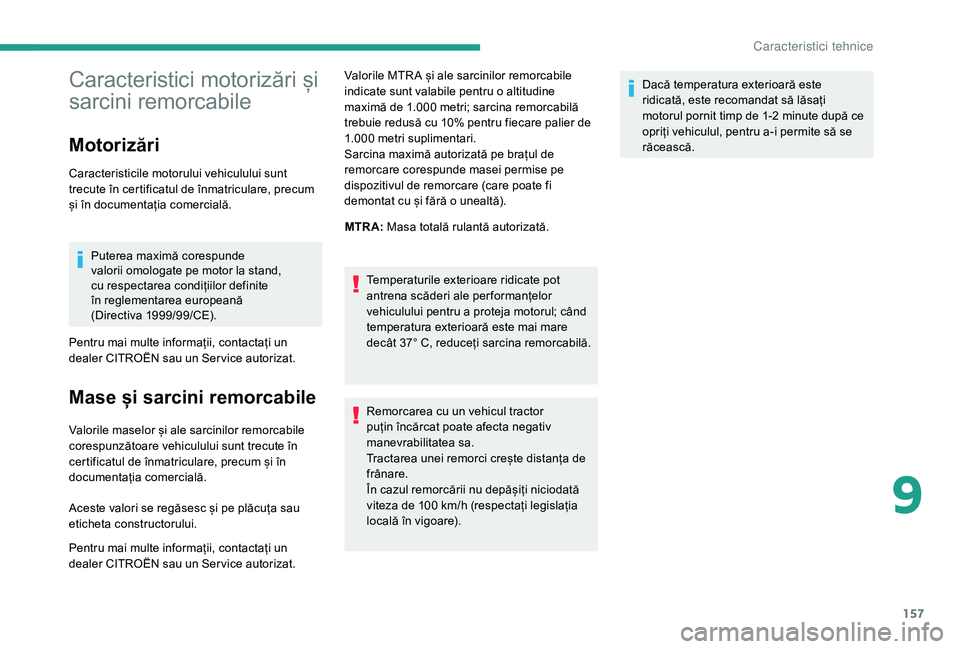

Caracteristici motorizări și
sarcini remorcabile
Motorizări
Caracteristicile motorului vehiculului sunt
trecute în certificatul de înmatriculare, precum
și în documentația comercială.Puterea maximă corespunde
valorii omologate pe motor la stand,
cu respectarea condițiilor definite
în reglementarea europeană
(Directiva 1999/99/CE).
Pentru mai multe informații, contactați un
dealer CITROËN sau un Ser vice autorizat.
Mase și sarcini remorcabile
Valorile maselor și ale sarcinilor remorcabile
corespunzătoare vehiculului sunt trecute în
certificatul de înmatriculare, precum și în
documentația comercială.
Aceste valori se regăsesc și pe plăcuța sau
eticheta constructorului.
Pentru mai multe informații, contactați un
dealer CITROËN sau un Ser vice autorizat. Valorile MTR A și ale sarcinilor remorcabile
indicate sunt valabile pentru o
altitudine
maximă de 1.000 metri; sarcina remorcabilă
trebuie redusă cu 10% pentru fiecare palier de
1.000 metri suplimentari.
Sarcina maximă autorizată pe brațul de
remorcare corespunde masei permise pe
dispozitivul de remorcare (care poate fi
demontat cu și fără o unealtă).
MTRA: Masa totală rulantă autorizată.
Temperaturile exterioare ridicate pot
antrena scăderi ale per formanțelor
vehiculului pentru a proteja motorul; când
temperatura exterioară este mai mare
decât 37° C, reduceți sarcina remorcabilă.
Remorcarea cu un vehicul tractor
puțin încărcat poate afecta negativ
manevrabilitatea sa.
Tractarea unei remorci crește distanța de
frânare.
În cazul remorcării nu depășiți niciodată
viteza de 100
km/h (respectați legislația
locală în vigoare). Dacă temperatura exterioară este
ridicată, este recomandat să lăsați
motorul pornit timp de 1-2
minute după ce
opriți vehiculul, pentru a-i permite să se
răcească.
9

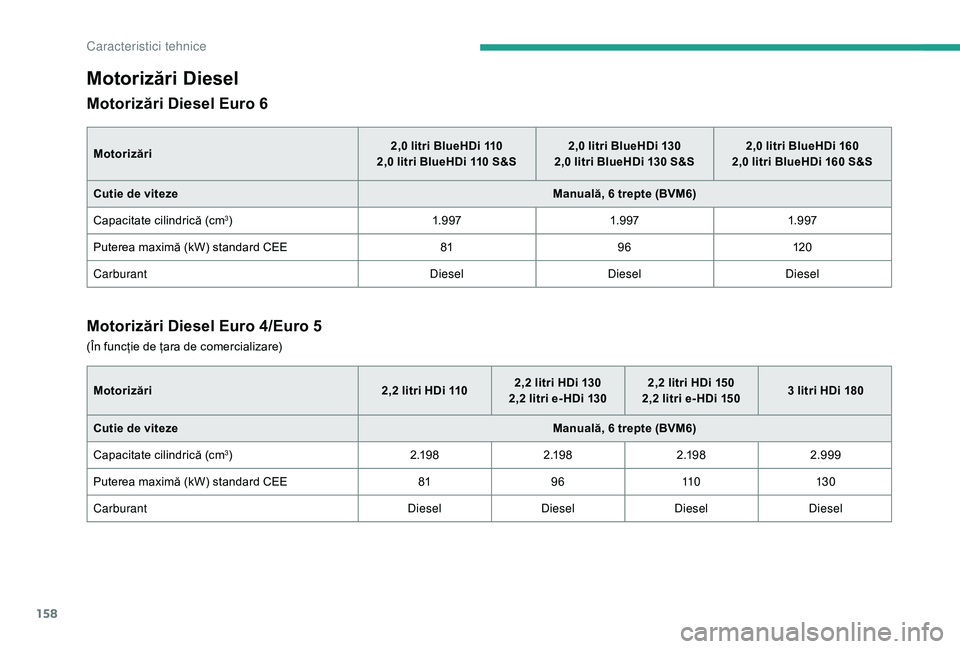

Caracteristici tehnice

158
Motorizări Diesel
Motorizări Diesel Euro 6
Motorizări2,0 litri BlueHDi 110
2,0 litri BlueHDi 110 S&S2,0
litri BlueHDi 130
2,0 litri BlueHDi 130 S&S2,0
litri BlueHDi 160
2,0 litri BlueHDi 160 S&S
Cutie de viteze Manuală, 6
trepte (BVM6)
Capacitate cilindrică (cm
3) 1.9 971.9 971.9 97
Puterea maximă (kW) standard CEE 8196120
Carburant DieselDieselDiesel
Motorizări Diesel Euro 4/Euro 5
Motorizări 2,2 litri HDi 1102,2 litri HDi 130
2,2 litri e- HDi 1302,2
litri HDi 150
2,2 litri e- HDi 1503
litri HDi 180
Cutie de viteze Manuală, 6
trepte (BVM6)
Capacitate cilindrică (cm
3) 2 .1 9 82 .1 9 82 .1 9 8 2.999
Puterea maximă (kW) standard CEE 819611 0 13 0
Carburant DieselDieselDiesel Diesel
(În funcție de țara de comercializare)
Caracteristici tehnice
