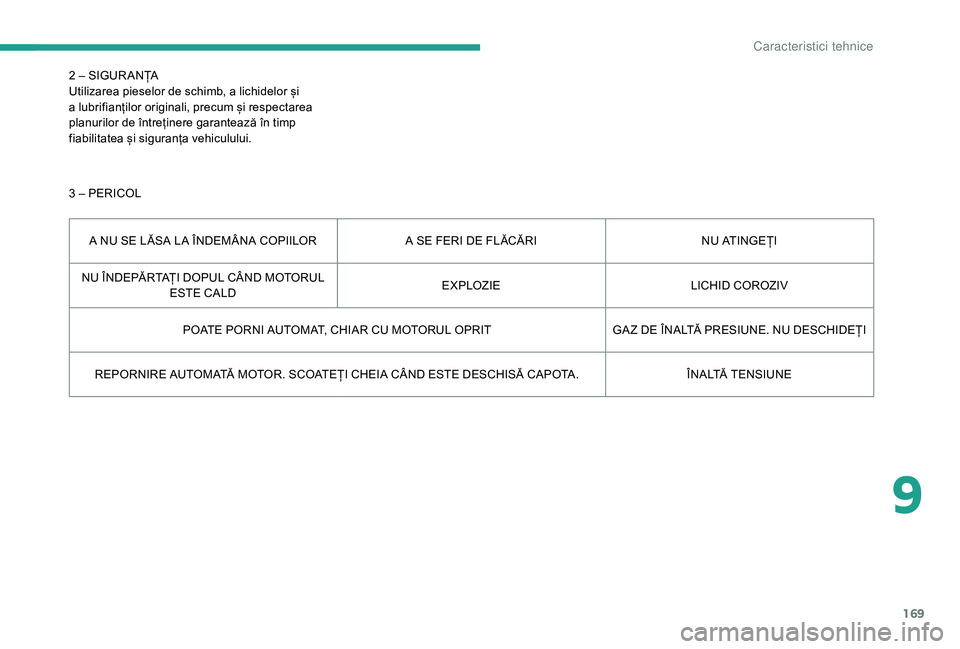

169
2 – SIGUR ANȚA
Utilizarea pieselor de schimb, a lichidelor și
a lubrifianților originali, precum și respectarea
planurilor de întreținere garantează în timp
fiabilitatea și siguranța vehiculului.
3 – PERICOL
A NU SE LĂSA LA ÎNDEMÂNA COPIILOR A SE FERI DE FLĂCĂRINU ATINGEȚI
NU ÎNDEPĂRTAȚI DOPUL CÂND MOTORUL ESTE CALD E XPLOZIE
LICHID COROZIV
POATE PORNI AUTOMAT, CHIAR CU MOTORUL OPRIT GA Z DE ÃŽNALTÄ‚ PRESIUNE. NU DESCHIDEÈšI
REPORNIRE AUTOMATĂ MOTOR. SCOATEȚI CHEIA CÂND ESTE DESCHISĂ CAPOTA. ÎNALTĂ TENSIUNE
9
C

170
Pe scaunul din spate
A
Împingeți spătarul înainte de a-l rabata
B
TR AGEÈšI PENTRU A DESCHIDE
C
TR AGEÈšI DE MANETA 1 PENTRU A R ABATA
TR AGEÈšI DE MANETA 2
PENTRU A TR AGE
ÃŽNAPOI D
NU CÄ‚LÄ‚TORIÈšI ÃŽN SPATELE UNUI SCAUN
R ABATAT SAU CU BAGAJE PE PRIMUL
RÂND
E
TR AGEÈšI PENTRU A R ABATA
Pe capacul bușonului de
carburant
AVERTISMENT. ÃŽNDEPÄ‚RTAÈšI ÃŽNCET
VAPORII DE CARBUR ANT POT PROVOCA
LEZIUNI
Caracteristici tehnice

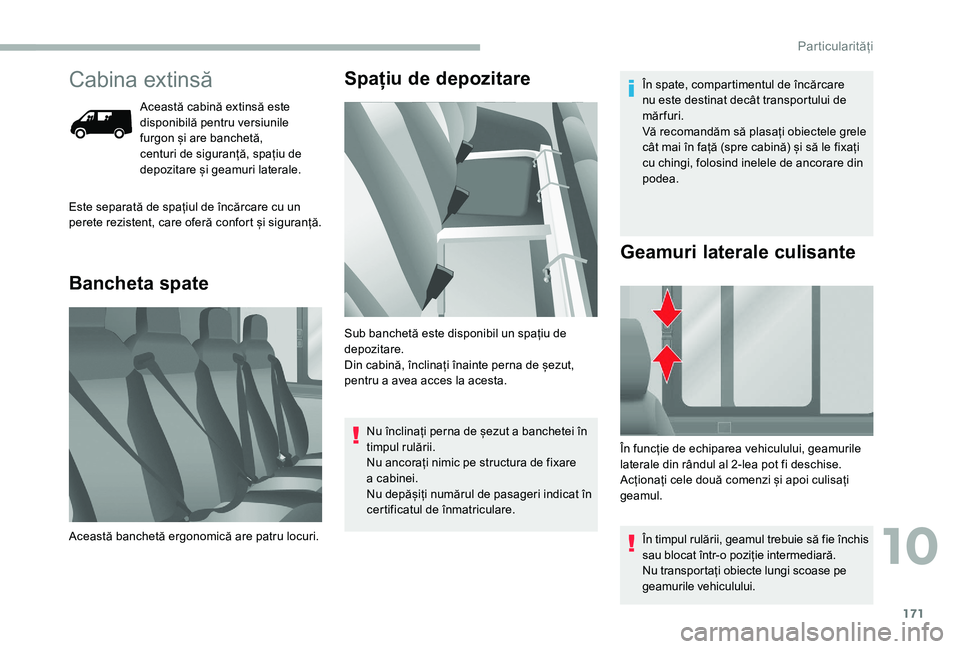

171
Cabina extinsă
Această cabină extinsă este
disponibilă pentru versiunile
furgon și are banchetă,
centuri de siguranță, spațiu de
depozitare și geamuri laterale.
Bancheta spateSpațiu de depozitare
Este separată de spațiul de încărcare cu un
perete rezistent, care oferă confort și siguranță.
Această banchetă ergonomică are patru locuri. Sub banchetă este disponibil un spațiu de
depozitare.
Din cabină, înclinați înainte perna de șezut,
pentru a
avea acces la acesta.
Nu înclinați perna de șezut a
banchetei în
timpul rulării.
Nu ancorați nimic pe structura de fixare
a
cabinei.
Nu depășiți numărul de pasageri indicat în
certificatul de înmatriculare. În spate, compartimentul de încărcare
nu este destinat decât transportului de
mărfuri.
Vă recomandăm să plasați obiectele grele
cât mai în față (spre cabină) și să le fixați
cu chingi, folosind inelele de ancorare din
podea.
În funcție de echiparea vehiculului, geamurile
laterale din rândul al 2-lea pot fi deschise.
Acționați cele două comenzi și apoi culisați
geamul. În timpul rulării, geamul trebuie să fie închis
sau blocat într-o poziție intermediară.
Nu transportați obiecte lungi scoase pe
geamurile vehiculului.
Geamuri laterale culisante
10
Particularități

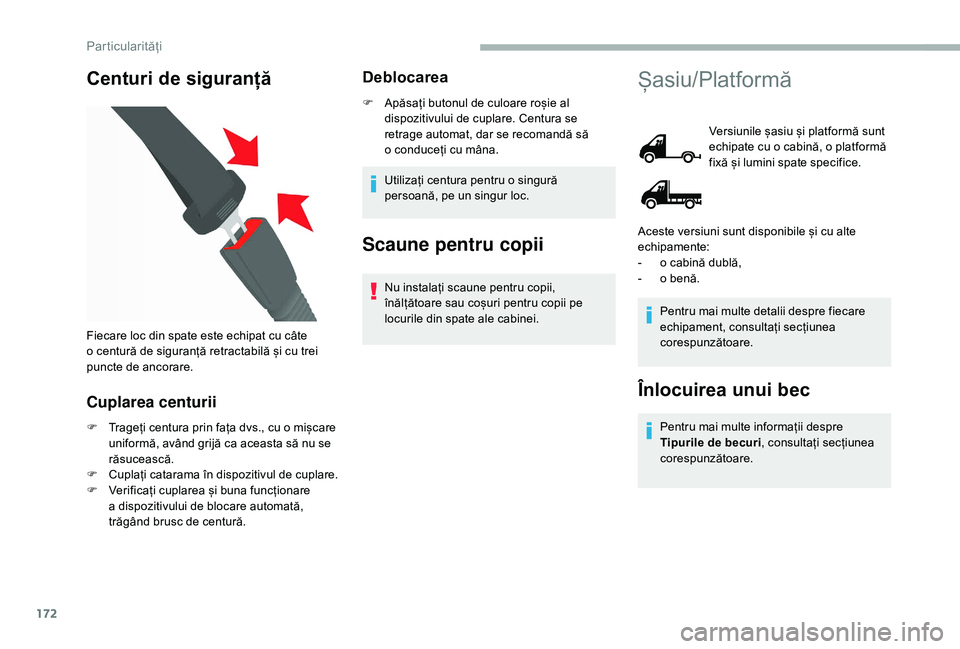

172
Centuri de siguranță
Cuplarea centurii
F Trageți centura prin fața dvs., cu o mișcare
uniformă, având grijă ca aceasta să nu se
răsucească.
F

C
uplați catarama în dispozitivul de cuplare.
F

V
erificați cuplarea și buna funcționare
a
dispozitivului de blocare automată,
trăgând brusc de centură.
Deblocarea
F Apăsați butonul de culoare roșie al dispozitivului de cuplare. Centura se
retrage automat, dar se recomandă să
o
conduceți cu mâna.
Utilizați centura pentru o
singură
persoană, pe un singur loc.
Scaune pentru copii
Nu instalați scaune pentru copii,
înălțătoare sau coșuri pentru copii pe
locurile din spate ale cabinei.
Fiecare loc din spate este echipat cu câte
o

centură de siguranță retractabilă și cu trei
puncte de ancorare.
Șasiu/Platformă
Versiunile șasiu și platformă sunt
echipate cu o cabină, o platformă
fixă și lumini spate specifice.
Pentru mai multe detalii despre fiecare
echipament, consultați secțiunea
corespunzătoare.
ÃŽnlocuirea unui bec
Pentru mai multe informații despre
Tipurile de becuri , consultați secțiunea
corespunzătoare.
Aceste versiuni sunt disponibile și cu alte
echipamente:
-

o c
abină dublă,
-

o b
enă.
Particularități

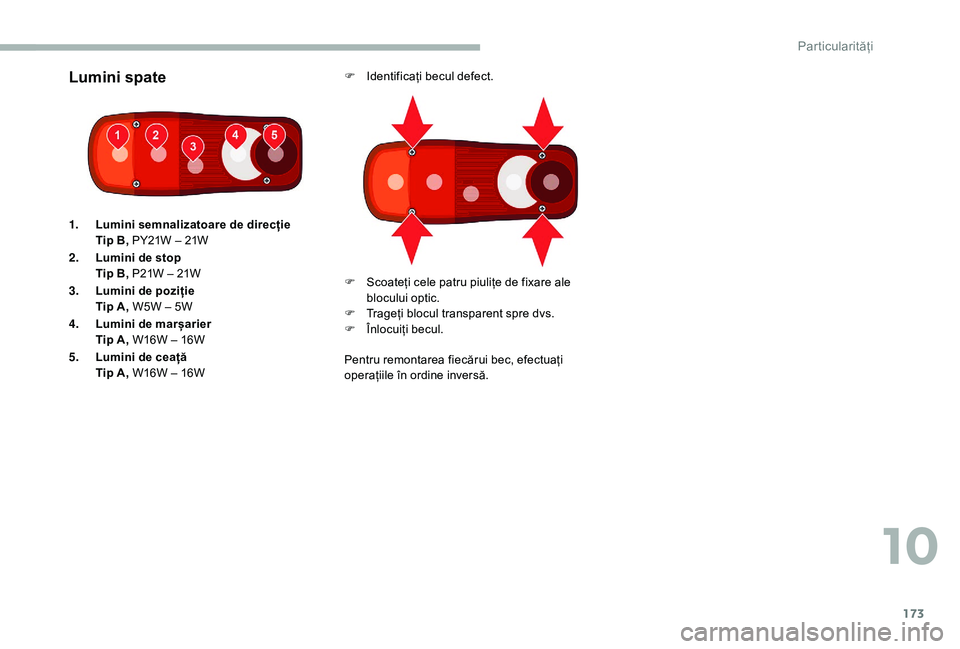

173
Lumini spateF Identificați becul defect.
Pentru remontarea fiecărui bec, efectuați
operațiile în ordine inversă.
1.
Lumini semnalizatoare de direcție
Tip B, PY21W – 21W
2. Lumini de stop
Tip B, P21W – 21W
3. Lumini de poziție
Tip A, W5W – 5W
4. Lumini de marșarier
Tip A, W16W – 16W
5. Lumini de ceață
Tip A, W16W – 16W F

S
coateți cele patru piulițe de fixare ale
blocului optic.
F

T
rageți blocul transparent spre dvs.
F

ÃŽ
nlocuiți becul.
10
Particularități

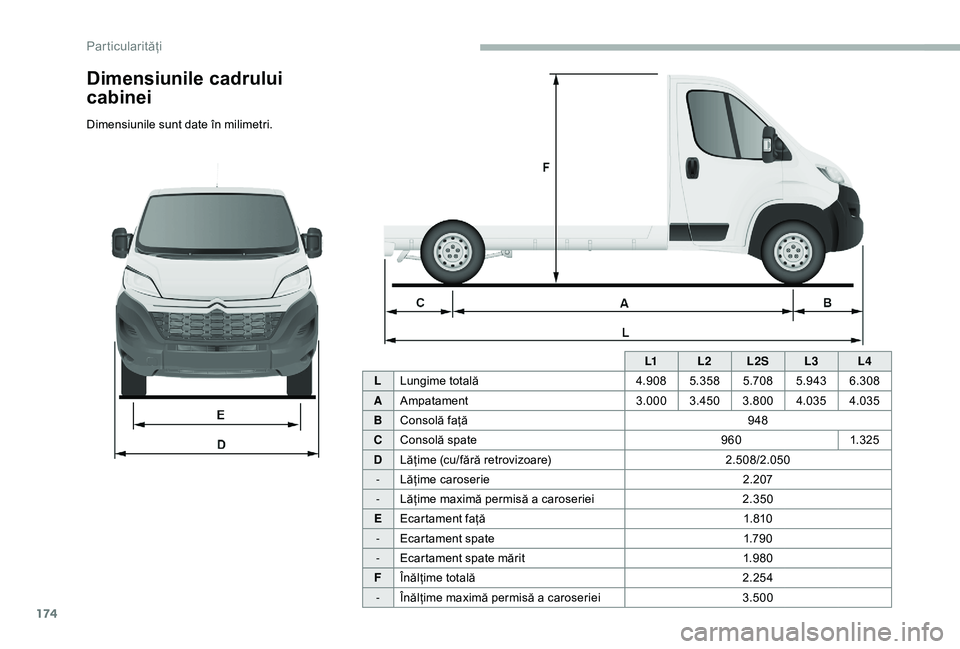

174
L1L2L2S L3L4
L Lungime totală 4.9085.358 5.7085.943 6.308
A Ampatament 3.0003.450 3.800 4.035 4.035
B Consolă față 948
C Consolă spate 9601.325
D Lățime (cu/fără retrovizoare) 2.508/2.050
- Lățime caroserie 2.207
- Lățime maximă permisă a

caroseriei 2.350
E Ecartament față 1. 810
- Ecartament spate 1.79 0
- Ecartament spate mărit 1.9 8 0
F Înălțime totală 2.254
- Înălțime maximă permisă a

caroseriei 3.500
Dimensiunile cadrului
cabinei
Dimensiunile sunt date în milimetri.
Particularități

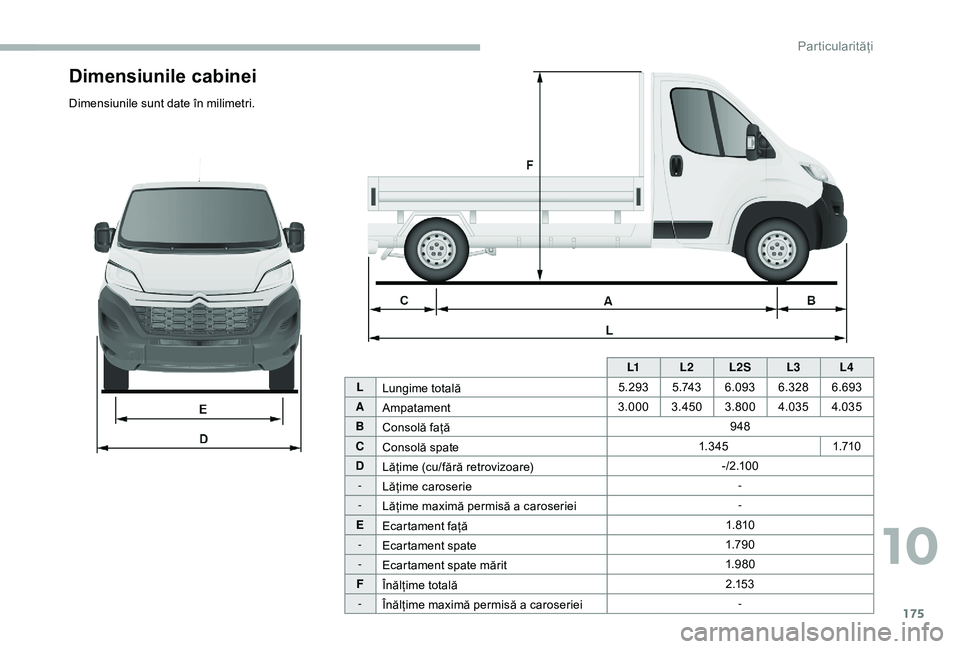

175
Dimensiunile cabinei
Dimensiunile sunt date în milimetri.L1L2L2S L3L4
L Lungime totală 5.293
5 .74 36.093 6.3286.693
A Ampatament 3.000
3.450 3.800 4.035 4.035
B Consolă față 948
C Consolă spate 1. 3 4 5
1.710
D Lățime (cu/fără retrovizoare) - / 2 .1 0 0
- Lățime caroserie -
- Lățime maximă permisă a
caroseriei-
E Ecartament față 1. 810
- Ecartament spate 1.79 0
- Ecartament spate mărit 1.9 8 0
F Înălțime totală 2 .1 5 3
- Înălțime maximă permisă a
caroseriei-
10
Particularități

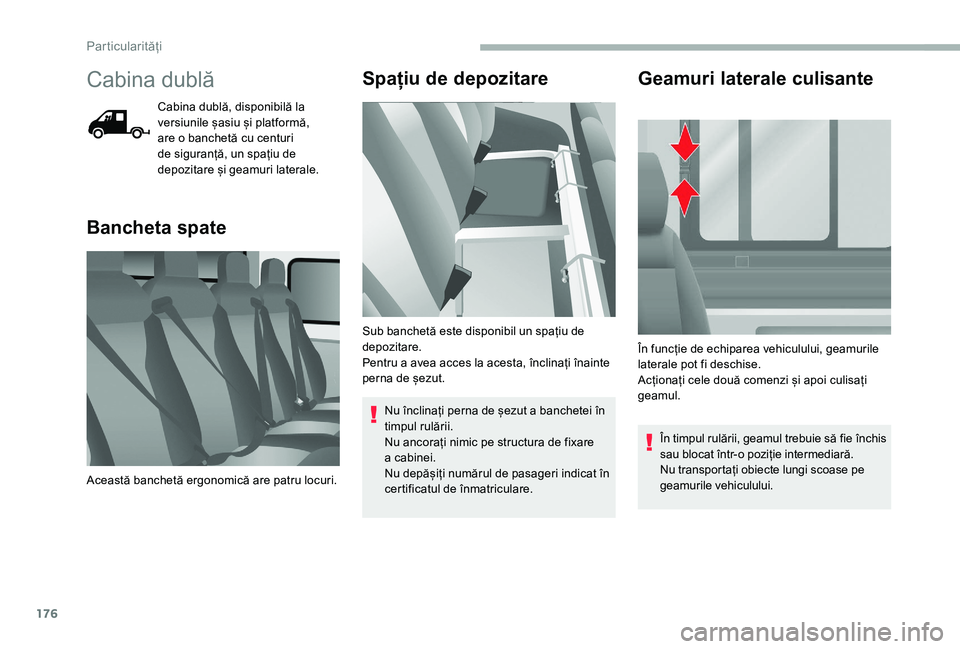

176
Cabina dublă
Cabina dublă, disponibilă la
versiunile șasiu și platformă,
are o banchetă cu centuri
de siguranță, un spațiu de
depozitare și geamuri laterale.
Bancheta spate Spațiu de depozitare
Nu înclinați perna de șezut a banchetei în
t impul rulării.
Nu ancorați nimic pe structura de fixare
a
cabinei.
Nu depășiți numărul de pasageri indicat în
certificatul de înmatriculare.
Geamuri laterale culisante
În timpul rulării, geamul trebuie să fie închis
sau blocat într-o poziție intermediară.
Nu transportați obiecte lungi scoase pe
geamurile vehiculului.
Această banchetă ergonomică are patru locuri. În funcție de echiparea vehiculului, geamurile
laterale pot fi deschise.
Acționați cele două comenzi și apoi culisați
geamul.
Sub banchetă este disponibil un spațiu de
depozitare.
Pentru a

avea acces la acesta, înclinați înainte
perna de șezut.
Particularități

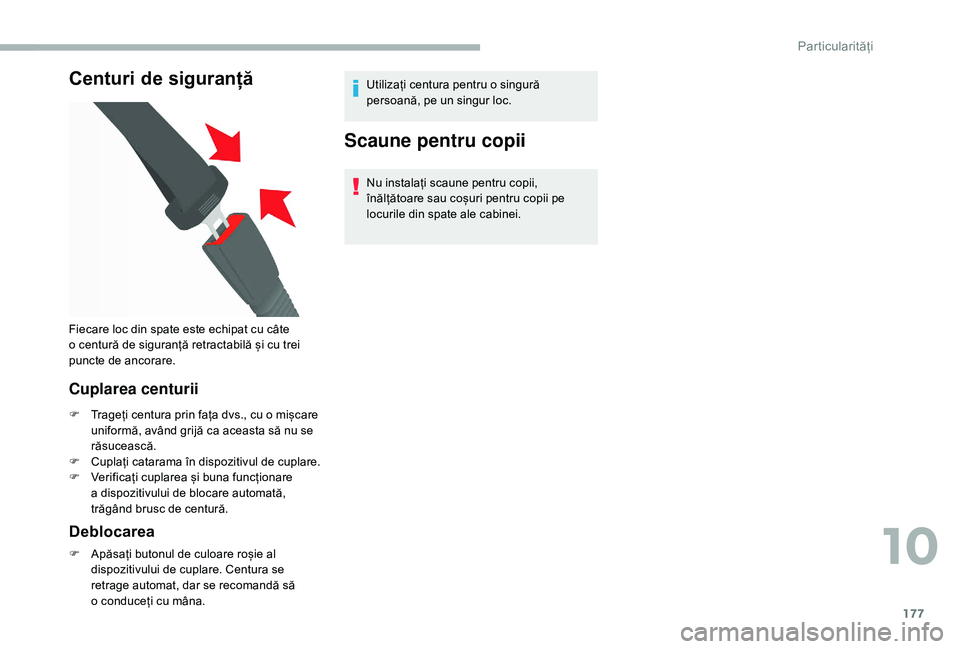

177
Centuri de siguranță
Cuplarea centurii
F Trageți centura prin fața dvs., cu o mișcare
uniformă, având grijă ca aceasta să nu se
răsucească.
F

C
uplați catarama în dispozitivul de cuplare.
F

V
erificați cuplarea și buna funcționare
a
dispozitivului de blocare automată,
trăgând brusc de centură.
Deblocarea
F Apăsați butonul de culoare roșie al dispozitivului de cuplare. Centura se
retrage automat, dar se recomandă să
o
conduceți cu mâna. Utilizați centura pentru o
singură
persoană, pe un singur loc.
Scaune pentru copii
Nu instalați scaune pentru copii,
înălțătoare sau coșuri pentru copii pe
locurile din spate ale cabinei.
Fiecare loc din spate este echipat cu câte
o

centură de siguranță retractabilă și cu trei
puncte de ancorare.
10
Particularități

178
Dimensiunile cadrului
cabinei duble/podelei
cabinei duble
Dimensiunile sunt date în milimetri.
