CITROEN JUMPER 2019 Upute Za Rukovanje (in Croatian)

159

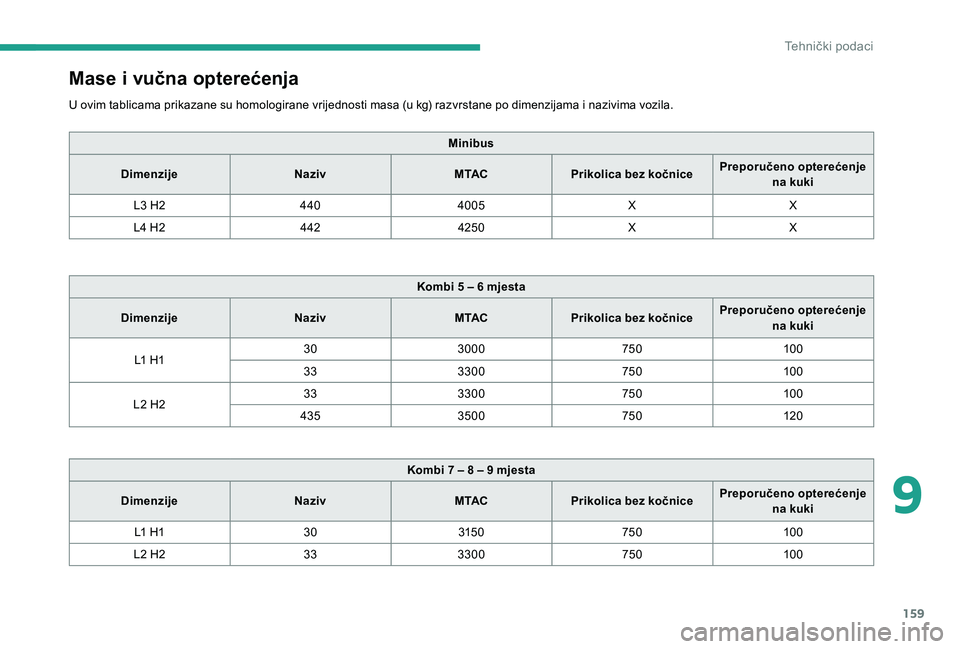

Mase i vučna opterećenja
U ovim tablicama prikazane su homologirane vrijednosti masa (u kg) razvrstane po dimenzijama i nazivima vozila.
M inibus
Dimenzije NazivM TACPrikolica bez kočnice Preporučeno opterećenje
na kuki
L3
H2 440 4005 XX
L4
H2 442 4250 XX
Kombi 5
– 6 mjesta
Dimenzije NazivM TACPrikolica bez kočnice Preporučeno opterećenje
na kuki
L1
H1 30
3000 75010 0
33 3300 75010 0
L2
H2 33
3300 75010 0
435 3500 750120
Kombi 7
– 8 – 9 mjesta
Dimenzije NazivM TACPrikolica bez kočnice Preporučeno opterećenje
na kuki
L1
H1 30 315 0 75010 0
L2
H2 33 3300 75010 0
9
Tehnički podaci

160

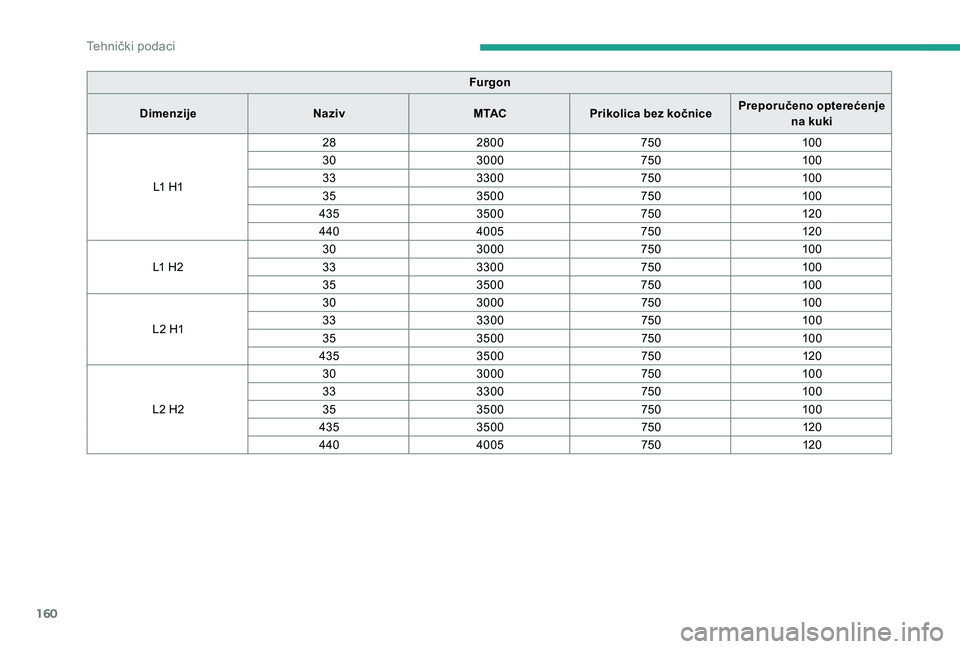

Furgon
Dimenzije NazivM TACPrikolica bez kočnice Preporučeno opterećenje
na kuki
L1

H1 28
2800 75010 0
30 3000 75010 0
33 3300 75010 0
35 3500 75010 0
435 3500 750120
440 4005 750120
L1

H2 30
3000 75010 0
33 3300 75010 0
35 3500 75010 0
L2

H1 30
3000 75010 0
33 3300 75010 0
35 3500 75010 0
435 3500 750120
L2

H2 30
3000 75010 0
33 3300 75010 0
35 3500 75010 0
435 3500 750120
440 4005 750120
Tehnički podaci

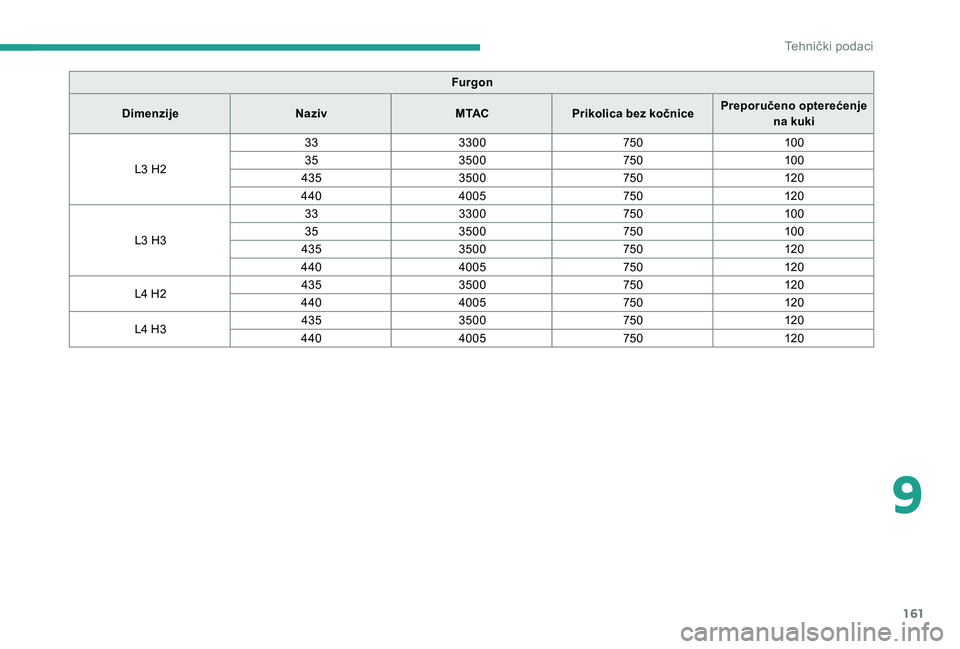

161
Furgon
Dimenzije NazivM TACPrikolica bez kočnice Preporučeno opterećenje
na kuki
L3

H2 33
3300 75010 0
35 3500 75010 0
435 3500 750120
440 4005 750120
L3

H3 33
3300 75010 0
35 3500 75010 0
435 3500 750120
440 4005 750120
L4

H2 435
3500 750120
440 4005 750120
L4

H3 435
3500 750120
440 4005 750120
9
Tehnički podaci

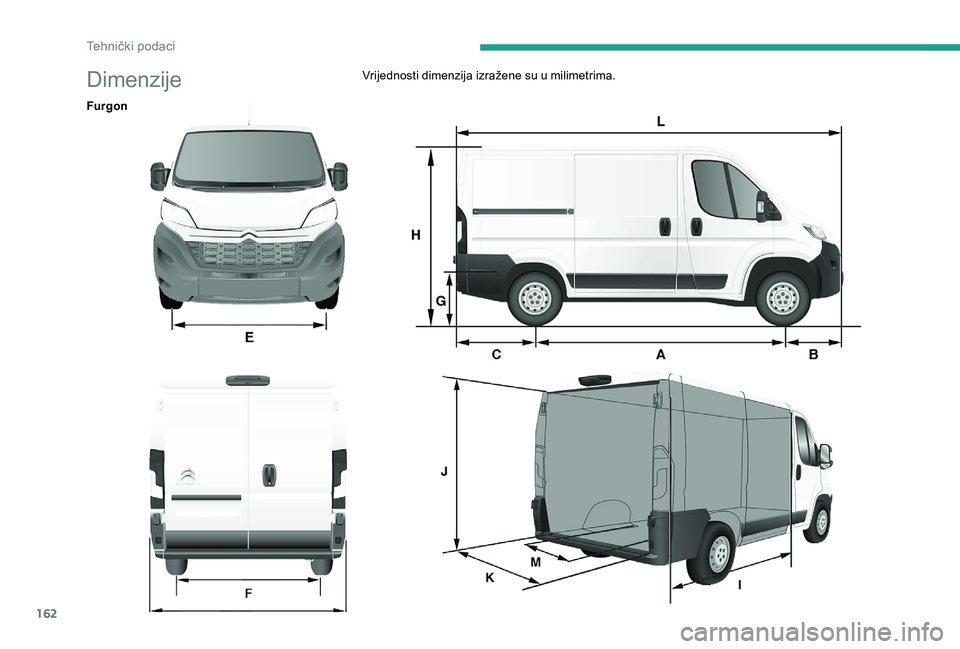

162

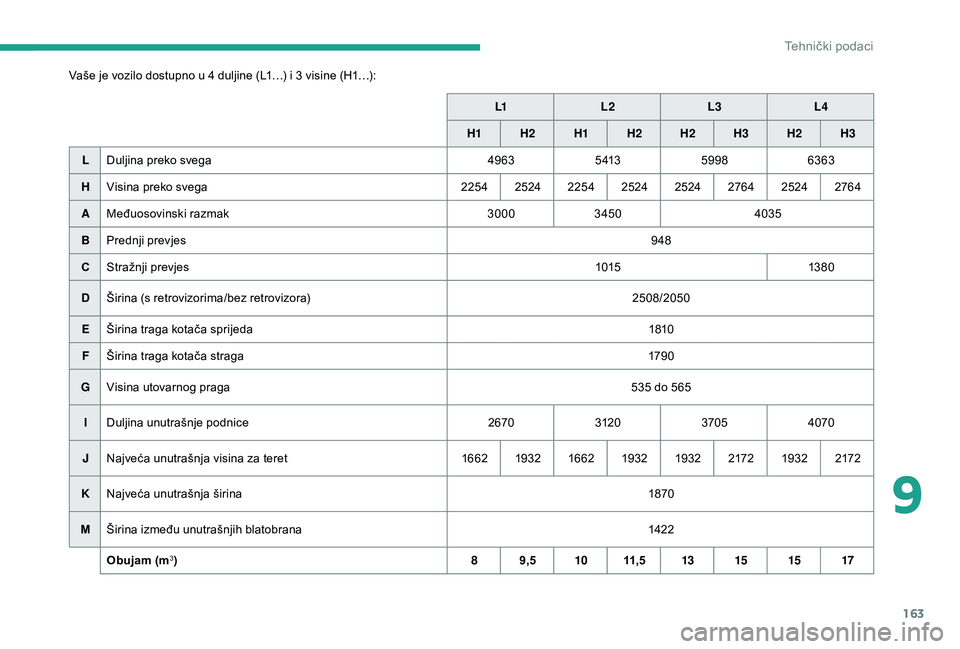

DimenzijeVrijednosti dimenzija izražene su u milimetrima.
F
urgon
Tehnički podaci

163
Vaše je vozilo dostupno u 4 duljine (L1…) i 3 visine (H1…):L1L2 L3L4
H1 H
2H1 H2 H2 H3H2 H3
L Duljina preko svega 49635 4135998 6363
H Visina preko svega 225425242254 2524 2524 276425242764
A Međuosovinski razmak 30003450 4035
B Prednji prevjes 948
C Stražnji prevjes 101513 8 0
D Širina (s retrovizorima/bez retrovizora) 2508/2050
E Širina traga kotača sprijeda 1810
F Širina traga kotača straga 179 0
G Visina utovarnog praga 535
do 565
I Duljina unutrašnje podnice 267031203705 4070
J Najveća unutrašnja visina za teret 166219321662 1932 1932 21721932 2172
K Najveća unutrašnja širina 1870
M Širina između unutrašnjih blatobrana 142 2
Obujam (m
3) 89,5 1011, 5 1315 15 17
9
Tehnički podaci

164

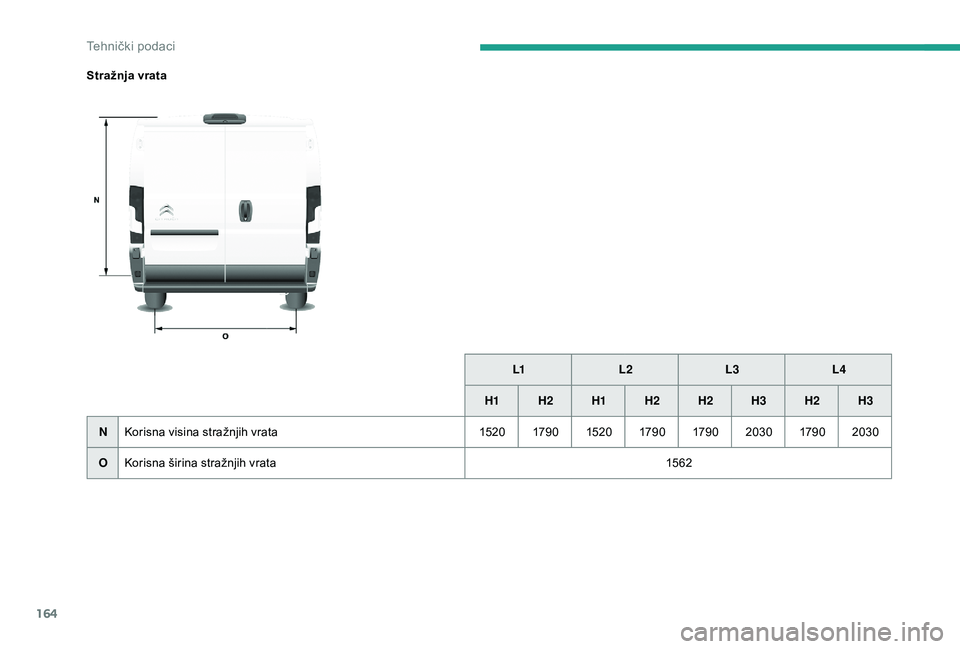

Stražnja vrataL1L2 L3L4
H1 H2 H1H2 H2 H3H2 H3
N Korisna visina stražnjih vrata 1520179 0 1520179 0 179 0 2030179 02030
O Korisna širina stražnjih vrata 15 62
Tehnički podaci

165

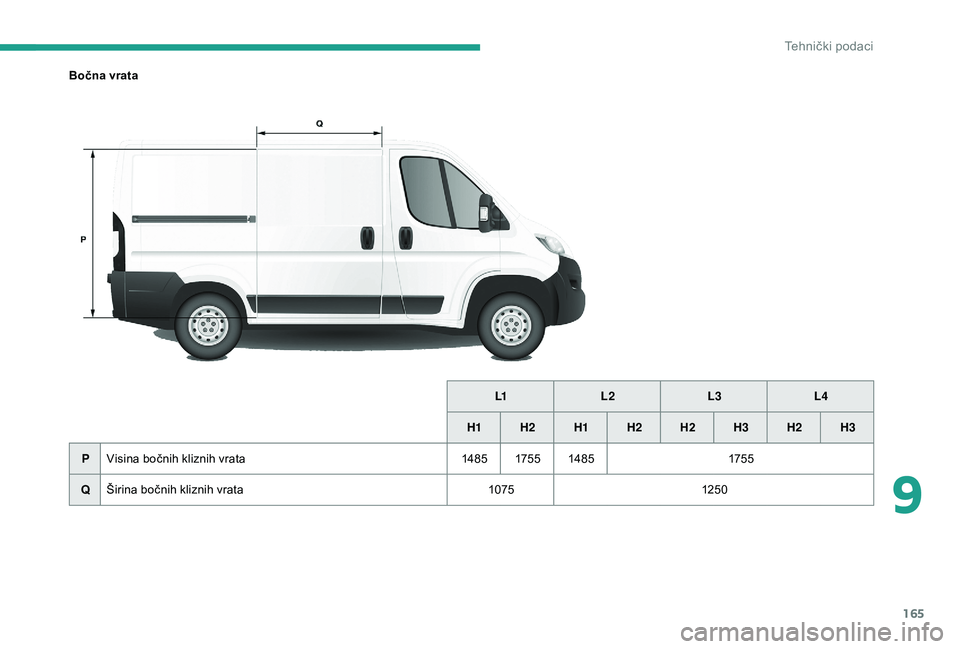

Bočna vrataL1L2 L3L4
H1 H2 H1H2 H2 H3H2 H3
P Visina bočnih kliznih vrata 148 5175 5148 5 175 5
Q Širina bočnih kliznih vrata 1075125 0
9
Tehnički podaci

166

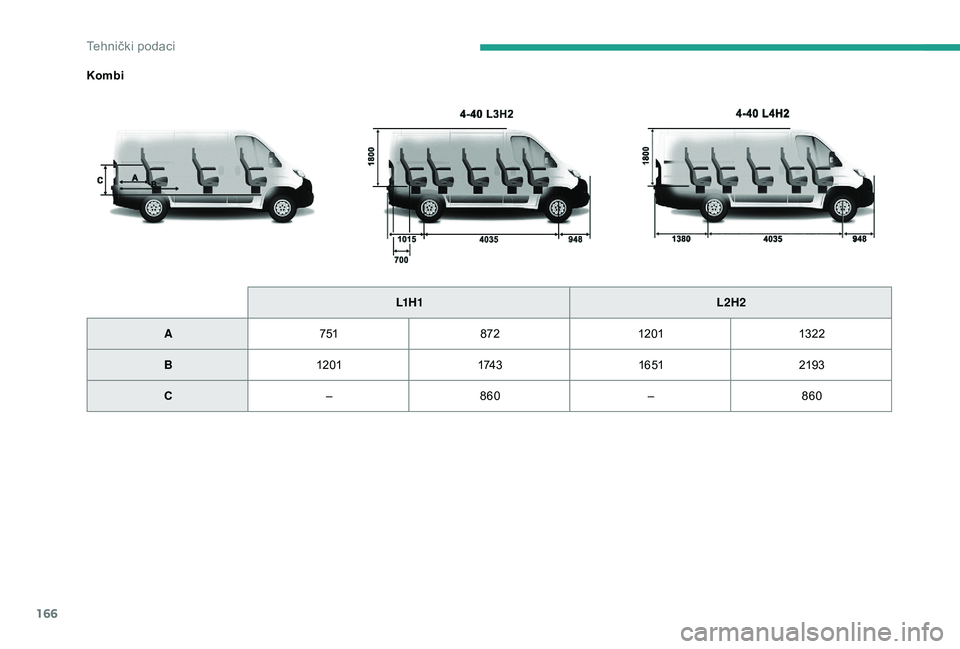

KombiL1 H 1 L2H2
A 751 8721201 132 2
B 1201 174 316 51 2193
C –860 –860
Tehnički podaci

167

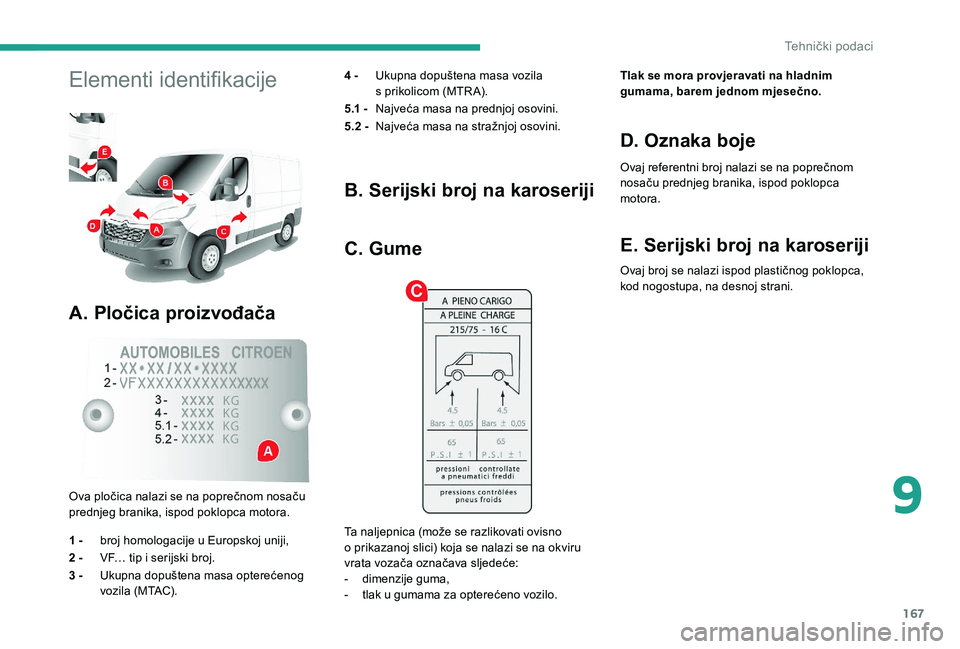

Elementi identifikacije
A. Pločica proizvođača
4 - Ukupna dopuštena masa vozila
s
prikolicom (MTR A).
5.1 - Najveća masa na prednjoj osovini.
5.2 - Najveća masa na stražnjoj osovini.
Ova pločica nalazi se na poprečnom nosaču
prednjeg branika, ispod poklopca motora.
1 - broj homologacije u

Europskoj uniji,
2 - VF… tip i

serijski broj.
3 - Ukupna dopuštena masa opterećenog
vozila (MTAC).
B. Serijski broj na karoseriji
C. Gume
Ta naljepnica (može se razlikovati ovisno
o
prikazanoj slici) koja se nalazi se na okviru
vrata vozača označava sljedeće:
-

d
imenzije guma,
-

t
lak u gumama za opterećeno vozilo. Tlak se mora provjeravati na hladnim
gumama, barem jednom mjesečno.
D. Oznaka boje
Ovaj referentni broj nalazi se na poprečnom
nosaču prednjeg branika, ispod poklopca
motora.
E. Serijski broj na karoseriji
Ovaj broj se nalazi ispod plastičnog poklopca,
kod nogostupa, na desnoj strani.
9
Tehnički podaci

168

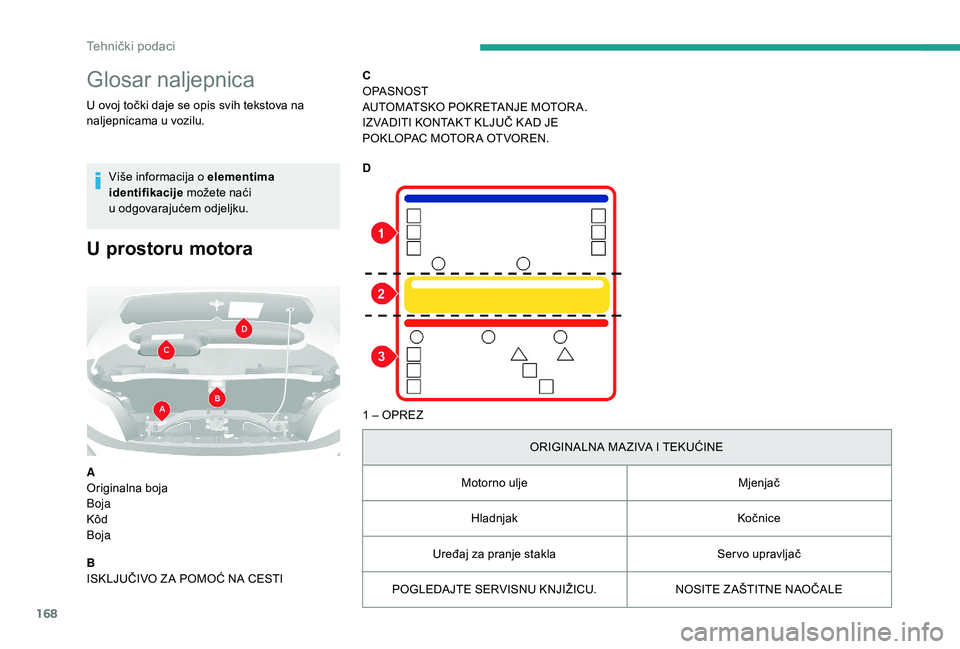

Glosar naljepnica
U ovoj točki daje se opis svih tekstova na
naljepnicama u vozilu.
Više informacija o
elementima
identifikacije možete naći
u
odgovarajućem odjeljku.
U prostoru motora
A
Originalna boja
Boja
Kôd
Boja
B
ISKLJUČIVO Z A POMOĆ NA CESTI C
OPASNOST
AUTOMATSKO POKRETANJE MOTOR A.
IZVADITI KONTAKT KLJUČ K AD JE
POKLOPAC MOTOR A OT VOREN.
D
1 – OPREZ
ORIGINALNA MA ZIVA I TEKUĆINE
Motorno ulje Mjenjač
Hladnjak Kočnice
Uređaj za pranje stakla Ser vo upravljač
POGLEDAJTE SERVISNU KNJIŽICU. NOSITE ZAŠTITNE NAOČALE
Tehnički podaci
