CITROEN JUMPER 2019 Upute Za Rukovanje (in Croatian)

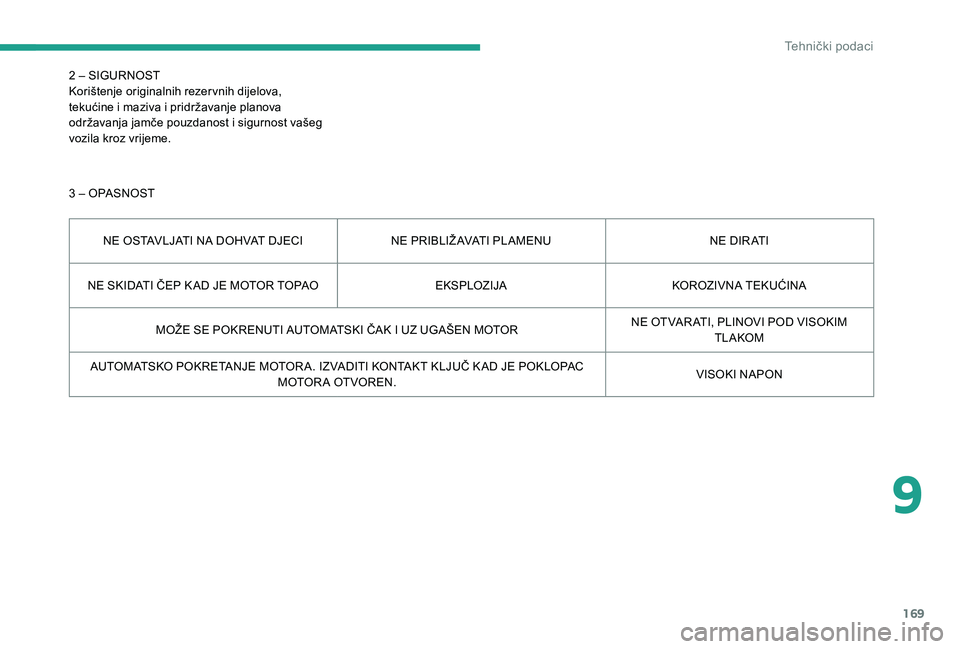

169
2 – SIGURNOST
Korištenje originalnih rezer vnih dijelova,
tekućine i maziva i pridržavanje planova
održavanja jamče pouzdanost i

s
igurnost vašeg
vozila kroz vrijeme.
3 – OPASNOST
NE OSTAVLJATI NA DOHVAT DJECI NE PRIBLIŽ AVATI PLAMENU NE DIR ATI
NE SKIDATI ČEP K AD JE MOTOR TOPAO EKSPLOZIJAKOROZIVNA TEKUĆINA
MOŽE SE POKRENUTI AUTOMATSKI ČAK I UZ UGAŠEN MOTOR NE OT VAR ATI, PLINOVI POD VISOKIM
TL AKOM
AUTOMATSKO POKRETANJE MOTOR A. IZVADITI KONTAKT KLJUČ K AD JE POKLOPAC MOTOR A OT VOREN. VISOKI NAPON
9
Tehnički podaci

170

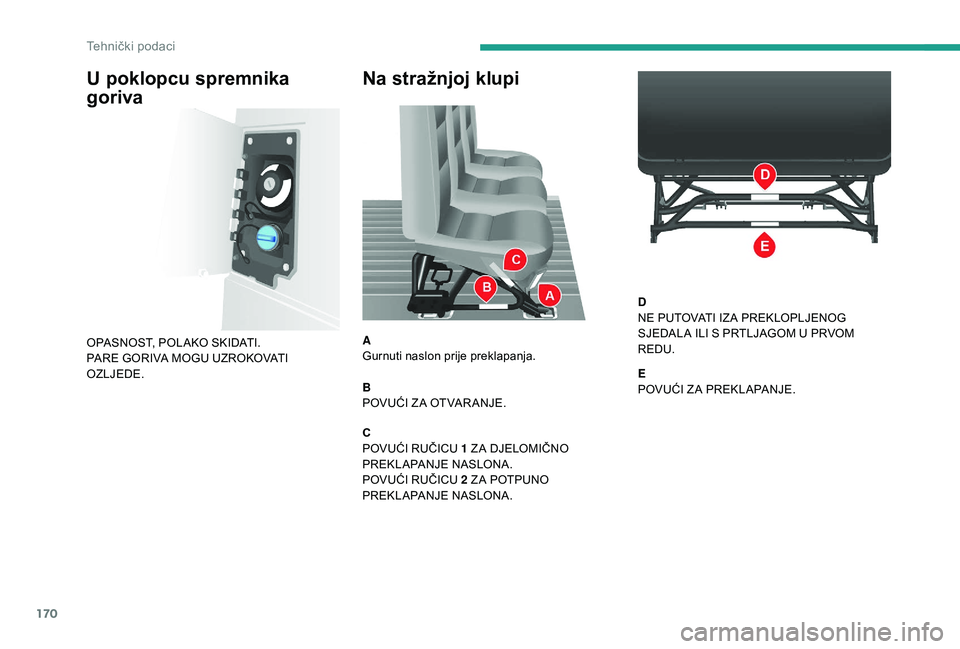

Na stražnjoj klupi
A
Gurnuti naslon prije preklapanja.
B
POVUĆI Z A OT VAR ANJE.
C
POVUĆI RUČICU 1 Z A DJELOMIČNO
PREKLAPANJE NASLONA.
POVUĆI RUČICU 2
Z A POTPUNO
PREKLAPANJE NASLONA. D
NE PUTOVATI IZ A PREKLOPLJENOG
SJEDALA ILI S PRTLJAGOM U PRVOM
REDU.
E
POVUĆI Z A PREKLAPANJE.
U poklopcu spremnika
goriva
OPASNOST, POLAKO SKIDATI.
PARE GORIVA MOGU UZROKOVATI
OZLJEDE.
Tehnički podaci

171
Produžena kabina
Produžena kabina dostupna je
u izvedbama furgona. Sadrži
klupu, sigurnosne pojase,
pretinac i
bočna stakla.
Stražnja klupa Pretinac
Odvojena je od prostora za teret čvrstom
pregradom koja osigurava komfor i
sigurnost.
Ergonomska klupa ima četiri mjesta. Ispod klupe nalazi se pretinac.
Za pristup pretincu zakrenite sjedište prema
naprijed.
Sjedište se ne smije zakretati u
vožnji.
Ništa se ne smije pričvrstiti na konstrukciju
kabine.
Nemojte prevoziti više putnika no što je
navedeno u
prometnoj dozvoli.Prostor za teret u
stražnjem dijelu služi
samo za prijevoz robe.
Preporučujemo da robu, odnosno teže
predmete stavite u prednji dio prostora
za teret (što bliže kabini) i da ih pričvrstite
remenjem pomoću prstena na podnici.
Ovisno o razini opremljenosti vozila, bočna
stakla u
2. redu se mogu otvoriti.
Stisnite dvije polugice i
klizanjem pomaknite
staklo.
U vožnji, staklo mora biti zatvoreno ili
blokirano u
nekom međupoložaju.
Kroz te prozore ne smiju stršati dugi
predmeti.
Bočna klizna stakla
10
Posebne značajke

172

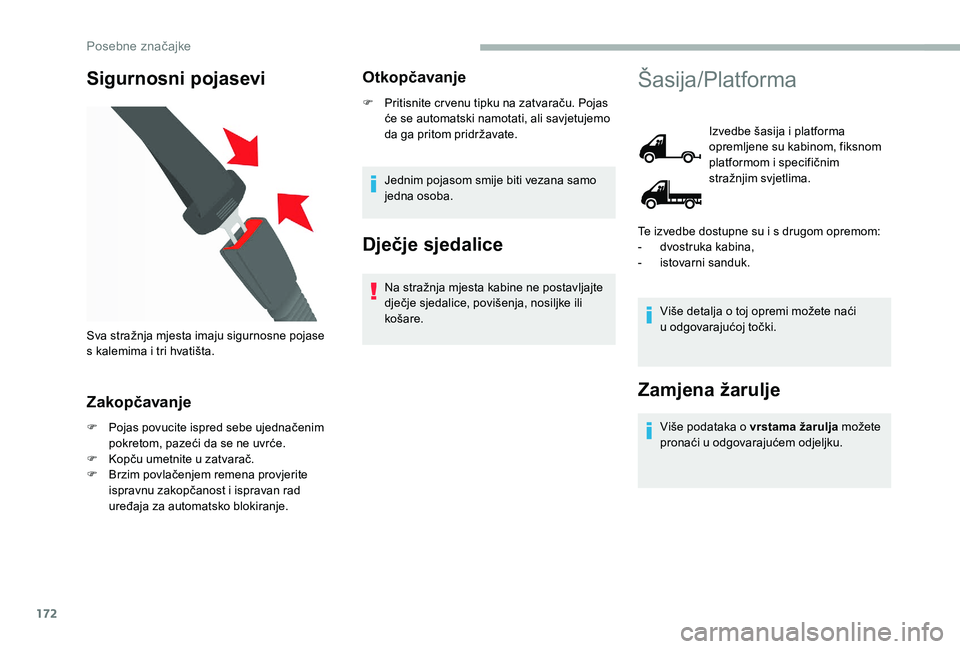

Sigurnosni pojasevi
Zakopčavanje
F Pojas povucite ispred sebe ujednačenim pokretom, pazeći da se ne uvrće.
F

K
opču umetnite u zatvarač.
F

B
rzim povlačenjem remena provjerite
ispravnu zakopčanost i
ispravan rad
uređaja za automatsko blokiranje.
Otkopčavanje
F Pritisnite cr venu tipku na zatvaraču. Pojas će se automatski namotati, ali savjetujemo
da ga pritom pridržavate.
Jednim pojasom smije biti vezana samo
jedna osoba.
Dječje sjedalice
Na stražnja mjesta kabine ne postavljajte
dječje sjedalice, povišenja, nosiljke ili
košare.
Sva stražnja mjesta imaju sigurnosne pojase
s

kalemima i

tri hvatišta.
Šasija/Platforma
Izvedbe šasija i platforma
o premljene su kabinom, fiksnom
platformom i
specifičnim
stražnjim svjetlima.
Više detalja o
toj opremi možete naći
u

odgovarajućoj točki.
Zamjena žarulje
Više podataka o vrstama žarulja možete
p ronaći u odgovarajućem odjeljku.
Te izvedbe dostupne su i
s drugom opremom:
-
dv
ostruka kabina,
-

i
stovarni sanduk.
Posebne značajke

173

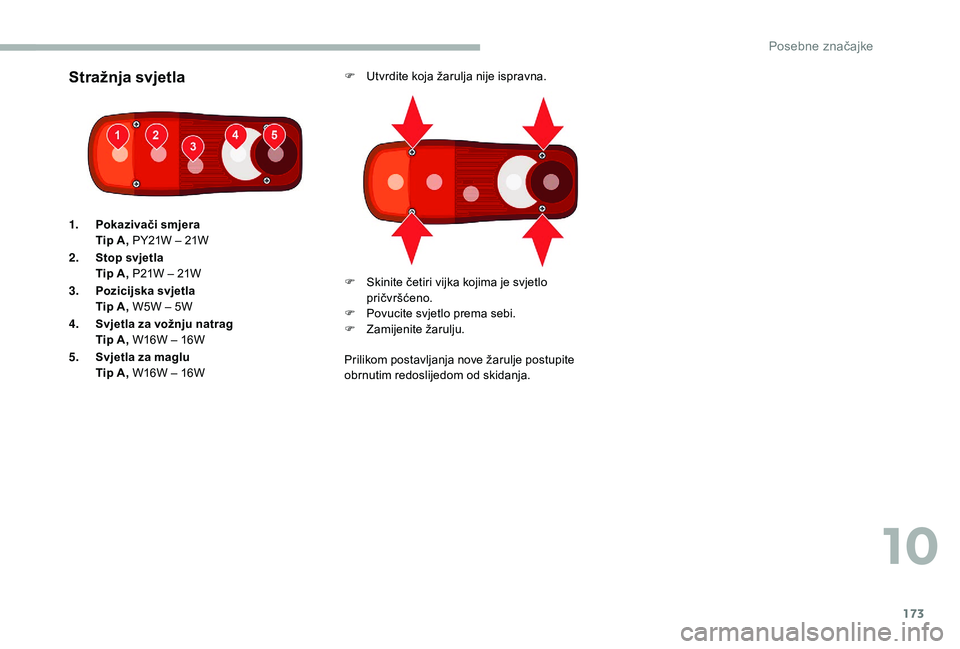

Stražnja svjetlaF Utvrdite koja žarulja nije ispravna.
Prilikom postavljanja nove žarulje postupite
obrnutim redoslijedom od skidanja.
1.
Pokazivači smjera
Tip A, PY21W – 21W
2. Stop svjetla
Tip A, P21W – 21W
3. Pozicijska svjetla
Tip A, W5W – 5W
4. Svjetla za vožnju natrag
Tip A, W16W – 16W
5. Svjetla za maglu
Tip A, W16W – 16W F

S
kinite četiri vijka kojima je svjetlo
pričvršćeno.
F

P
ovucite svjetlo prema sebi.
F

Z
amijenite žarulju.
10
Posebne značajke

174
L1L2L2S L3L4
L Duljina preko svega 49085358 57085943 6308
A Međuosovinski razmak 300034503800 4035 4035
B Prednji prevjes 948
C Stražnji prevjes 9601325
D Širina (s retrovizorima/bez retrovizora) 2508/2050
– Širina karoserije 2207
– Maksimalna dopuštena širina karoserije 2350
E Širina traga kotača sprijeda 1810
– Širina traga kotača straga 179 0
– Povećana širina traga kotača straga 1980
F Visina preko svega 2254
– Maksimalna dopuštena visina karoserije 3500

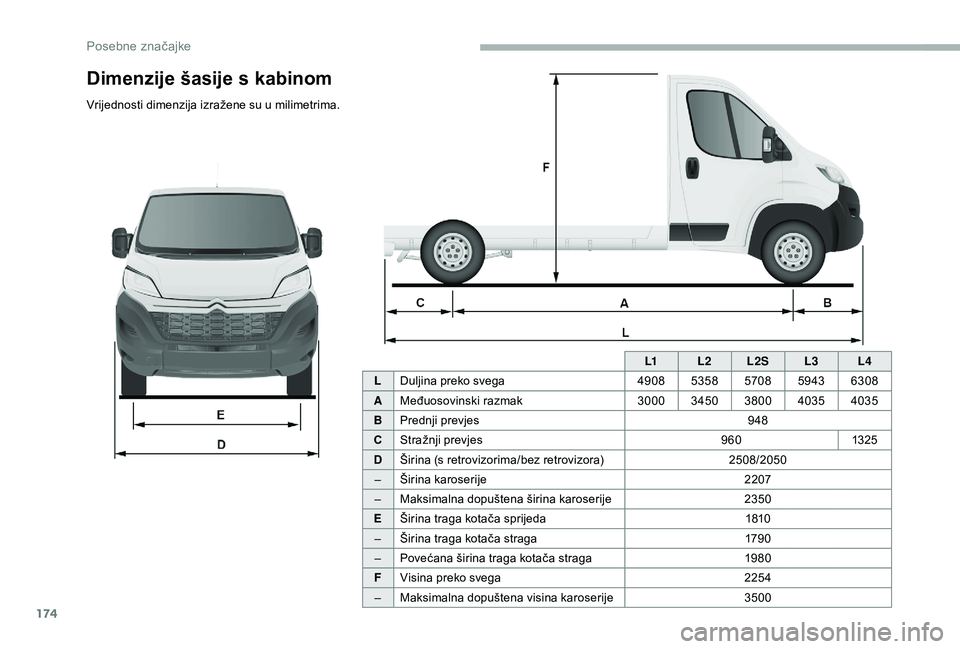

Dimenzije šasije s kabinom
Vrijednosti dimenzija izražene su u milimetrima.
Posebne značajke

175

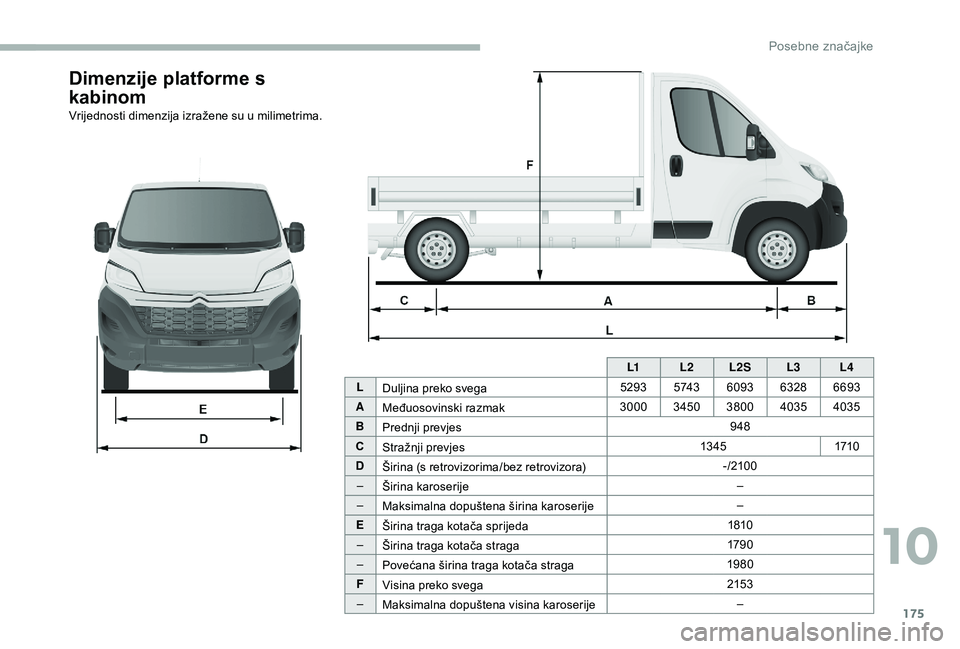

Dimenzije platforme s
kabinom
Vrijednosti dimenzija izražene su u milimetrima.
L1L2L2S L3L4
L Duljina preko svega 5293
5 74 36093 63286693
A Međuosovinski razmak 3000
34503800 4035 4035
B Prednji prevjes 948
C Stražnji prevjes 13 4 5
1710
D Širina (s retrovizorima/bez retrovizora) -/210 0
– Širina karoserije –
– Maksimalna dopuštena širina karoserije –
E Širina traga kotača sprijeda 1810
– Širina traga kotača straga 179 0
– Povećana širina traga kotača straga 1980
F Visina preko svega 215 3
– Maksimalna dopuštena visina karoserije –
10
Posebne značajke

176

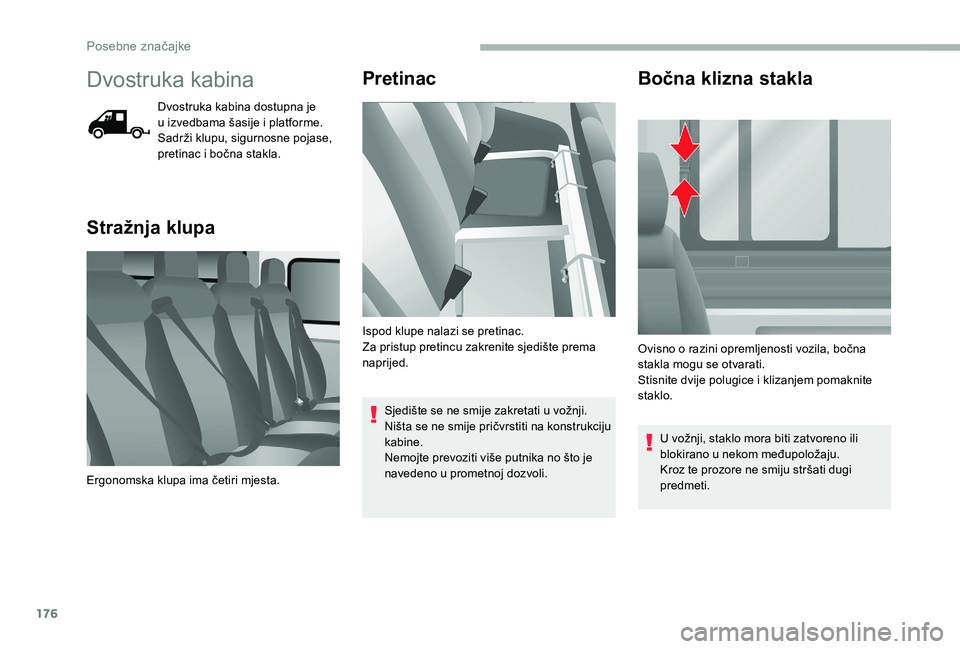

Dvostruka kabina
Dvostruka kabina dostupna je
u izvedbama šasije i platforme.
Sadrži klupu, sigurnosne pojase,
pretinac i
bočna stakla.
Stražnja klupa Pretinac
Sjedište se ne smije zakretati u vožnji.
N išta se ne smije pričvrstiti na konstrukciju
kabine.
Nemojte prevoziti više putnika no što je
navedeno u
prometnoj dozvoli.
Bočna klizna stakla
U vožnji, staklo mora biti zatvoreno ili
blokirano u nekom međupoložaju.
Kroz te prozore ne smiju stršati dugi
predmeti.
Ergonomska klupa ima četiri mjesta. Ovisno o
razini opremljenosti vozila, bočna
stakla mogu se otvarati.
Stisnite dvije polugice i klizanjem pomaknite
staklo.
Ispod klupe nalazi se pretinac.
Za pristup pretincu zakrenite sjedište prema
naprijed.
Posebne značajke

177

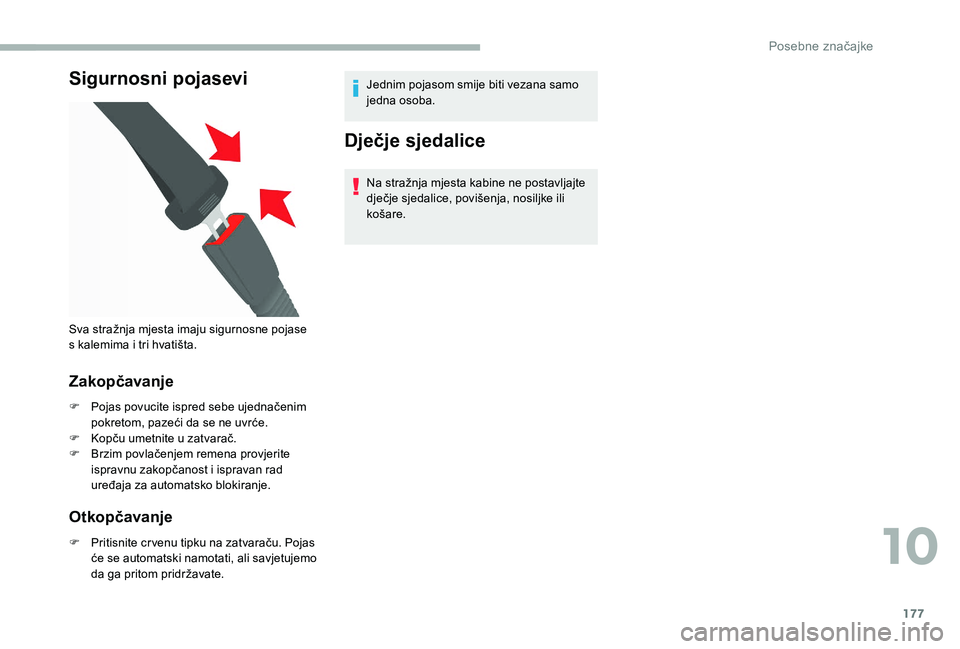

Sigurnosni pojasevi
Zakopčavanje
F Pojas povucite ispred sebe ujednačenim pokretom, pazeći da se ne uvrće.
F

K
opču umetnite u zatvarač.
F

B
rzim povlačenjem remena provjerite
ispravnu zakopčanost i
ispravan rad
uređaja za automatsko blokiranje.
Otkopčavanje
F Pritisnite cr venu tipku na zatvaraču. Pojas će se automatski namotati, ali savjetujemo
da ga pritom pridržavate. Jednim pojasom smije biti vezana samo
jedna osoba.
Dječje sjedalice
Na stražnja mjesta kabine ne postavljajte
dječje sjedalice, povišenja, nosiljke ili
košare.
Sva stražnja mjesta imaju sigurnosne pojase
s

kalemima i

tri hvatišta.
10
Posebne značajke

178
Dimenzije šasije s
dvostrukom kabinom /
platforme s dvostrukom
kabinom
Vrijednosti dimenzija izražene su u milimetrima.
Posebne značajke
