CITROEN JUMPER 2020 InstruktionsbØger (in Danish)

129
Tekniske specifikationer
9Varebil
Mål BetegnelserGVWAnhænger uden bremseMaks. tilladt kugletryk
L3 H3 333.300750150*/100**
35 3.500750150*/100**
435 3.500750150*/120**
440 4.005750150*/120**
L4 H2 4353.500750150*/120**
440 4.005750150*/120**
L4 H3 4353.500750150*/120**
440 4.005750150*/120**
Mål
Størrelsesværdier er oplyst i millimeter.
Varebil

130
Tekniske specifikationer

Din bil kan leveres i 4 forskellige længder (L1 osv.) og i 3 højder (H1, etc.):
L1L2L3L4
H1 H2 H1H2H2H3H2H3
L Totallængde 4.9635.4135.9986.363
H Totalhøjde 2.2542.524 2.2542.5242.5242.7642.5242.764
A Akselafstand 3.0003.450 4.035
B Forreste overhæng 948
C Bageste overhæng 1.0151.380
D Bredde (med/uden spejle) 2.508/2.050
E Sporvidde forrest 1.810
F Sporvidde bagest 1.790
G Læssekantens højde 535-565
I Indvendig gulvlængde 2.6703.1203.7054.070
J Maksimal indvendig belastningshøjde 1.6621.932 1.6621.9321.9322.1721.9322.172
K Maks. indvendig bredde 1.870
M Indvendig bredde mellem hjulkasser 1.422

131
Tekniske specifikationer
9L1L2L3L4
H1 H2 H1H2H2H3H2H3
Volumen (m
3) 89.5 1011.5 13151517
Bagdøre

L1 L2L3L4
H1 H2 H1H2H2H3H2H3
N Anvendelig højde på bagdøre 1.5201.790 1.5201.790 1.7902.0301.7902.030
O Anvendelig bredde på bagdøre 1.562

132
Tekniske specifikationer
Identifikationsafmærkning

Sidedør

L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Højde på skydedør i siden 1.4851.755 1.4851.755 1.755
Q Bredde på skydedør i siden 1.0751.250
Combi


L1H1 L2H2
A 751 8721.201 1.322
B 1.201 1.7431.6512.193
C -860 -860

133
Tekniske specifikationer
9

Identifikationsafmærkning

A. Typeplade

Denne plade er placeret på overliggeren på den
forreste kofanger, under kølerhjelmen.
1 - EU-typegodkendelsesnummeret
2 - Bilens stelnummer (VIN)
3 - Totalvægt (GVW)
4 - Tilladt vogntogsvægt
5.1 - Maks. tilladt forakseltryk
5.2 - Maks. tilladt bagakseltryk
B. Chassisnummer på
karrosseriet
C. Dæk

134
Tekniske specifikationer

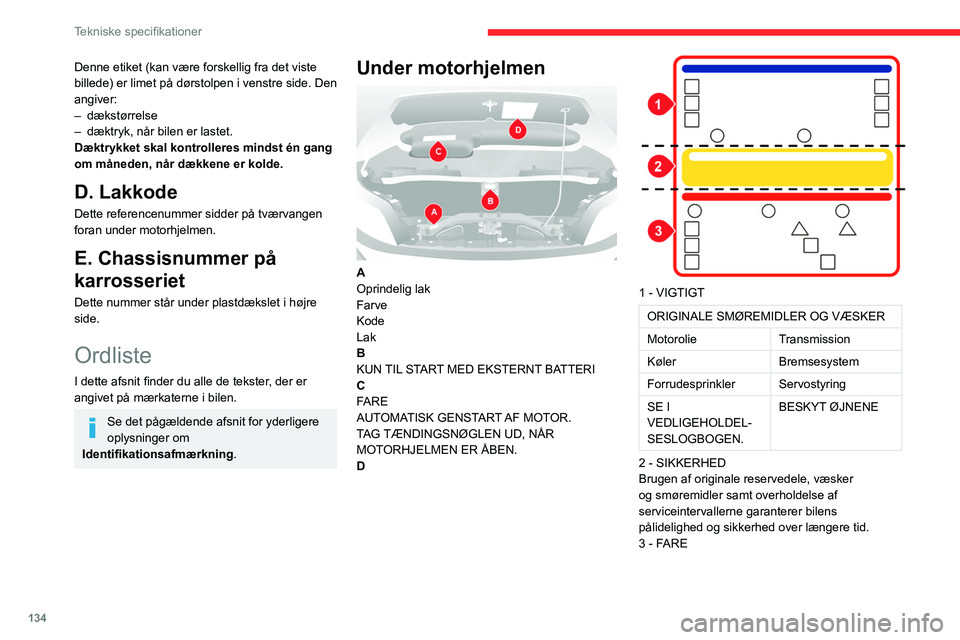

Denne etiket (kan være forskellig fra det viste
billede) er limet på dørstolpen i venstre side. Den
angiver:
– dækstørrelse
– dæktryk, når bilen er lastet.
Dæktrykket skal kontrolleres mindst én gang
om måneden, når dækkene er kolde.
D. Lakkode
Dette referencenummer sidder på tværvangen
foran under motorhjelmen.
E. Chassisnummer på
karrosseriet
Dette nummer står under plastdækslet i højre
side.
Ordliste
I dette afsnit finder du alle de tekster, der er
angivet på mærkaterne i bilen.
Se det pågældende afsnit for yderligere
oplysninger om
Identifikationsafmærkning .
Under motorhjelmen

A
Oprindelig lak
Farve
Kode
Lak
B
KUN TIL START MED EKSTERNT BATTERI
C
FARE
AUTOMATISK GENSTART AF MOTOR.
TAG TÆNDINGSNØGLEN UD, NÅR
MOTORHJELMEN ER ÅBEN.
D


1 - VIGTIGT
ORIGINALE SMØREMIDLER OG VÆSKER
Motorolie Transmission
Køler Bremsesystem
Forrudesprinkler Servostyring
SE I
VEDLIGEHOLDEL-
SESLOGBOGEN. BESKYT ØJNENE
2 - SIKKERHED
Brugen af originale reservedele, væsker
og smøremidler samt overholdelse af
serviceintervallerne garanterer bilens
pålidelighed og sikkerhed over længere tid.
3 - FARE

135
Tekniske specifikationer
9OPBEVARES
UTILGÆN-
GELIGT FOR
BØRN MÅ IKKE
ANVENDES I
NÆRHEDEN
AF ÅBEN ILD MÅ IKKE
BERØRES
DÆKSLET
MÅ IKKE
ÅBNES
MED VARM
MOTOR EKSPLOSION
ÆTSENDE
VÆSKE
KAN STARTE AUTOMATISK,
SELV MED SLUKKET MOTOR GAS
UNDER
HØJT
TRYK,
MÅ IKKE
ÅBNES
AUTOMATISK GENSTART
AF MOTOR. TAG
TÆNDINGSNØGLEN UD,
NÅR MOTORHJELMEN ER
ÅBEN. HØJSPÆN-
DINGBag tankdækslet

ADVARSEL, SKAL TAGES FORSIGTIGT UD
BRÆNDSTOFSPRØJT KAN MEDFØRE
PERSONSKADE
På bagsædet

A
Skub ryglænet, før det nedfældes
B
TRÆK FOR AT ÅBNE
C
TRÆK I GREBET 1 FOR AT VIPPE BAGUD
TRÆK I GREBET 2 FOR AT NEDFÆLDE
RYGLÆNET

136
Tekniske specifikationer

D
KØR ALDRIG MED NEDFOLDET SÆDE ELLER
MED BAGAGE PÅ FØRSTE SÆDERÆKKE
E
TRÆK FOR AT NEDFÆLDE

137
Særlige forhold

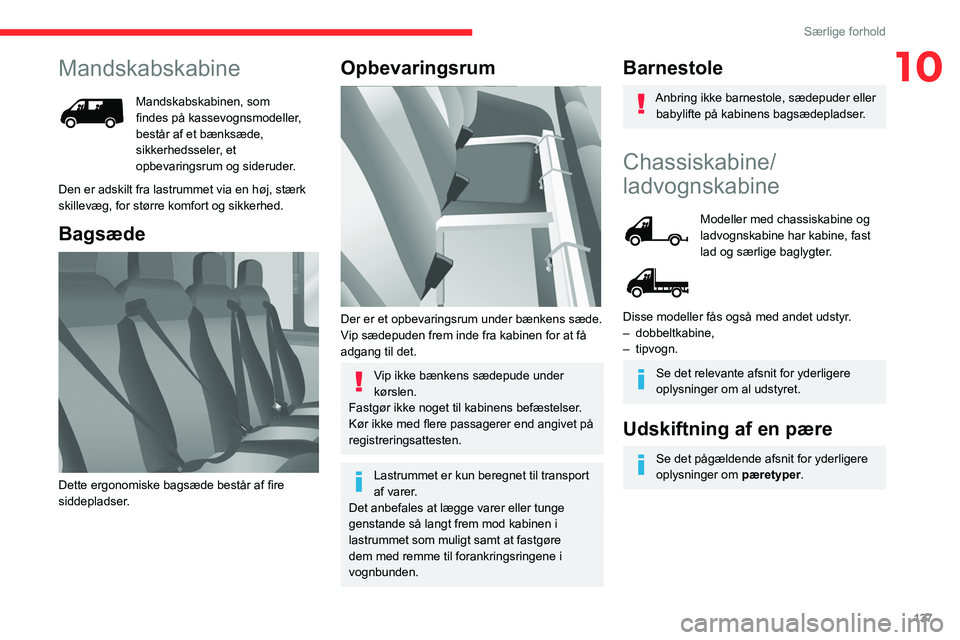

10Mandskabskabine
Mandskabskabinen, som
findes på kassevognsmodeller,
består af et bænksæde,
sikkerhedsseler, et
opbevaringsrum og sideruder.
Den er adskilt fra lastrummet via en høj, stærk
skillevæg, for større komfort og sikkerhed.
Bagsæde

Dette ergonomiske bagsæde består af fire
siddepladser.
Opbevaringsrum

Der er et opbevaringsrum under bænkens sæde.
Vip sædepuden frem inde fra kabinen for at få
adgang til det.
Vip ikke bænkens sædepude under
kørslen.
Fastgør ikke noget til kabinens befæstelser.
Kør ikke med flere passagerer end angivet på
registreringsattesten.
Lastrummet er kun beregnet til transport
af varer.
Det anbefales at lægge varer eller tunge
genstande så langt frem mod kabinen i
lastrummet som muligt samt at fastgøre
dem med remme til forankringsringene i
vognbunden.
Barnestole
Anbring ikke barnestole, sædepuder eller babylifte på kabinens bagsædepladser.
Chassiskabine/
ladvognskabine
Modeller med chassiskabine og
ladvognskabine har kabine, fast
lad og særlige baglygter.
Disse modeller fås også med andet udstyr.
– dobbeltkabine,
– tipvogn.
Se det relevante afsnit for yderligere
oplysninger om al udstyret.
Udskiftning af en pære
Se det pågældende afsnit for yderligere
oplysninger om pæretyper.

138
Særlige forhold
Kabinestørrelse



Størrelsesværdier er oplyst i millimeter. L1L2L2S L3L4
L Totallængde 4.9085.3585.7085.9436.308
Baglygter

1.Blinklys
Type B, PY21W - 21 W
2. Stoplys
Type B, P21W - 21 W
3. Positionslys
Type A, W5W - 5 W
4. Baklys
Type A, W16W - 16 W
5. Tågelygter
Type A, W16W - 16 W
► Find den defekte pære.


► Fjern de fire fastgøringsskruer på
lygteenheden.
► Træk lampeenheden ud mod dig selv.
► Skift pæren.
Foretag handlingen bagfra for at sætte hver
pære i igen.
