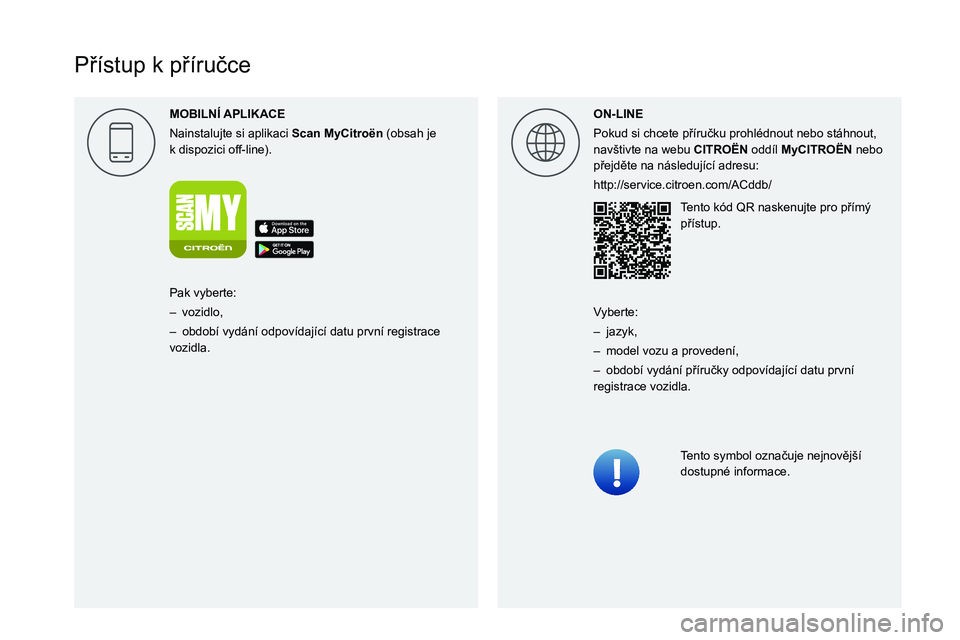

MOBILN
Page 3 of 196
V
Page 4 of 196
2

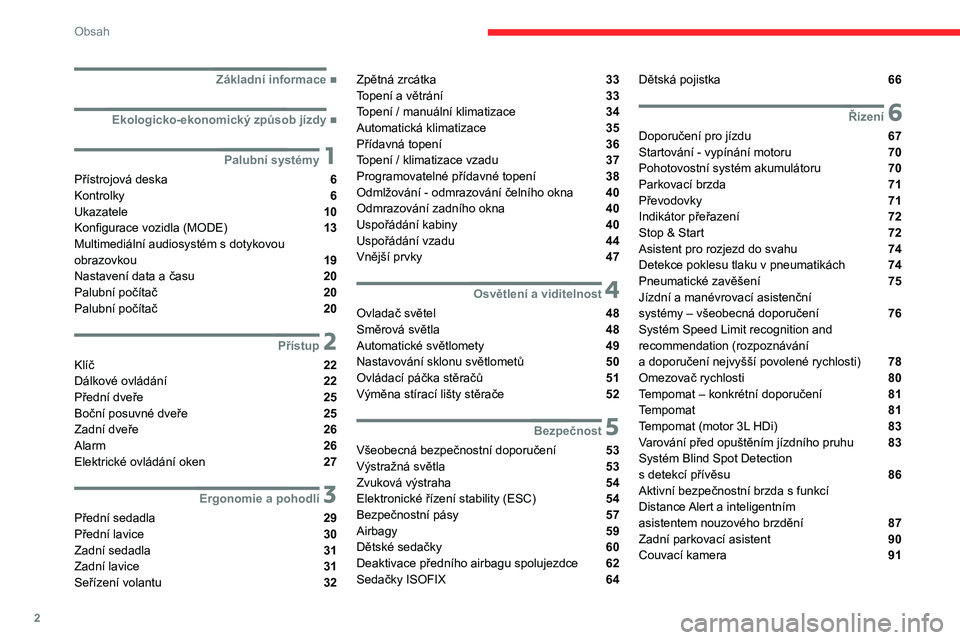

Obsah
■Základní informace
■Ekologicko-ekonomický způsob jízdy
1Palubní systémy
Přístrojová deska 6Kontrolky 6Ukazatele 10
Konfigurace vozidla (MODE) 13Multimediální audiosystém s dotykovou obrazovkou 19Nastavení data a času 20Palubní počítač 20Palubní počítač 20
2Přístup
Klíč 22Dálkové ovládání 22Přední dveře 25Boční posuvné dveře 25Zadní dveře 26Alarm 26Elektrické ovládání oken 27
3Ergonomie a pohodlí
Přední sedadla 29Přední lavice 30Zadní sedadla 31Zadní lavice 31Seřízení volantu 32
Zpětná zrcátka 33Topení a větrání 33Topení / manuální klimatizace 34Automatická klimatizace 35Přídavná topení 36Topení / klimatizace vzadu 37Programovatelné přídavné topení 38Odmlžování - odmrazování čelního okna 40Odmrazování zadního okna 40
Uspořádání kabiny 40Uspořádání vzadu 44Vnější prvky 47
4Osvětlení a viditelnost
Ovladač světel 48Směrová světla 48Automatické světlomety 49Nastavování sklonu světlometů 50Ovládací páčka stěračů 51Výměna stírací lišty stěrače 52
5Bezpečnost
Všeobecná bezpečnostní doporučení 53Výstražná světla 53Zvuková výstraha 54Elektronické řízení stability (ESC) 54Bezpečnostní pásy 57Airbagy 59Dětské sedačky 60Deaktivace předního airbagu spolujezdce 62Sedačky ISOFIX 64
Dětská pojistka 66
6Řízení
Doporučení pro jízdu 67Startování - vypínání motoru 70Pohotovostní systém akumulátoru 70Parkovací brzda 71Převodovky 71Indikátor přeřazení 72
Stop & Start 72Asistent pro rozjezd do svahu 74Detekce poklesu tlaku v pneumatikách 74Pneumatické zavěšení 75Jízdní a manévrovací asistenční systémy – všeobecná doporučení 76Systém Speed Limit recognition and recommendation (rozpoznávání a doporučení nejvyšší povolené rychlosti) 78Omezovač rychlosti 80Tempomat – konkrétní doporučení 81Tempomat 81Tempomat (motor 3L HDi) 83Varování před opuštěním jízdního pruhu 83Systém Blind Spot Detection s detekcí přívěsu 86Aktivní bezpečnostní brzda s funkcí Distance Alert a inteligentním asistentem nouzového brzdění 87Zadní parkovací asistent 90Couvací kamera 91
Page 5 of 196

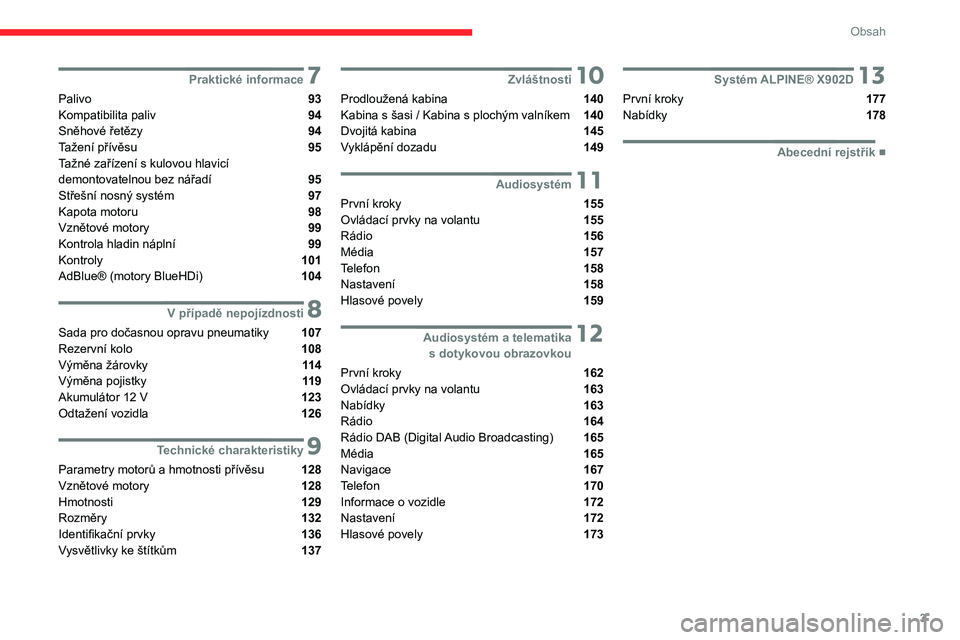

3
Obsah
7Praktické informace
Palivo 93Kompatibilita paliv 94Sněhové řetězy 94Tažení přívěsu 95Tažné zařízení s kulovou hlavicí demontovatelnou bez nářadí 95Střešní nosný systém 97Kapota motoru 98
Vznětové motory 99Kontrola hladin náplní 99Kontroly 101AdBlue® (motory BlueHDi) 104
8V případě nepojízdnosti
Sada pro dočasnou opravu pneumatiky 107Rezervní kolo 108Výměna žárovky 11 4Výměna pojistky 11 9Akumulátor 12 V 123Odtažení vozidla 126
9Technické charakteristiky
Parametry motorů a hmotnosti přívěsu 128Vznětové motory 128Hmotnosti 129Rozměry 132Identifikační prvky 136Vysvětlivky ke štítkům 137
10Zvláštnosti
Prodloužená kabina 140Kabina s šasi / Kabina s plochým valníkem 140Dvojitá kabina 145Vyklápění dozadu 149
11Audiosystém
První kroky 155Ovládací prvky na volantu 155
Rádio 156Média 157Telefon 158Nastavení 158Hlasové povely 159
12 Audiosystém a telematika s dotykovou obrazovkou
První kroky 162Ovládací prvky na volantu 163Nabídky 163Rádio 164Rádio DAB (Digital Audio Broadcasting) 165Média 165Navigace 167Telefon 170Informace o vozidle 172Nastavení 172Hlasové povely 173
13Systém ALPINE® X902D
První kroky 177Nabídky 178
■Abecední rejstřík
Page 6 of 196
4

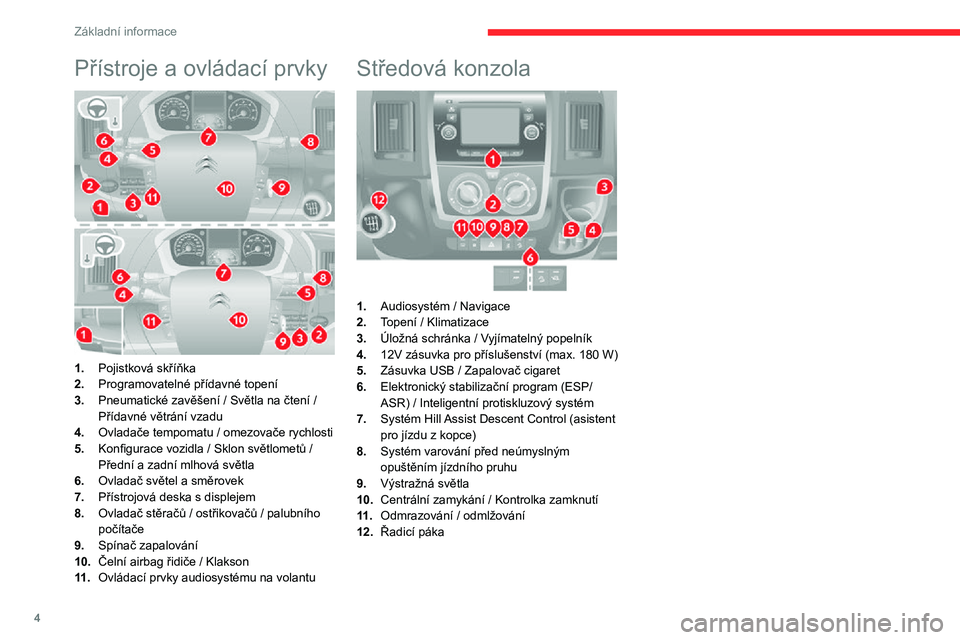

Základní informace
Přístroje a ovládací prvky
1.Pojistková skříňka
2.Programovatelné přídavné topení
3.Pneumatické zavěšení / Světla na čtení / Přídavné větrání vzadu
4.Ovladače tempomatu / omezovače rychlosti
5.Konfigurace vozidla / Sklon světlometů / Přední a zadní mlhová světla
6.Ovladač světel a směrovek
7.Přístrojová deska s displejem
8.Ovladač stěračů / ostřikovačů / palubního počítače
9.Spínač zapalování
10.Čelní airbag řidiče / Klakson
11 .Ovládací prvky audiosystému na volantu
Středová konzola
1.Audiosystém / Navigace
2.Topení / Klimatizace
3.Úložná schránka / Vyjímatelný popelník
4.12V zásuvka pro příslušenství (max. 180 W)
5.Zásuvka USB / Zapalovač cigaret
6.Elektronický stabilizační program (ESP/ASR) / Inteligentní protiskluzový systém
7.Systém Hill Assist Descent Control (asistent pro jízdu z kopce)
8.Systém varování před neúmyslným opuštěním jízdního pruhu
9.Výstražná světla
10.Centrální zamykání / Kontrolka zamknutí
11 .Odmrazování / odmlžování
12.Řadicí páka
Page 7 of 196
5
Ekologicko-ekonomický způsob jízdy

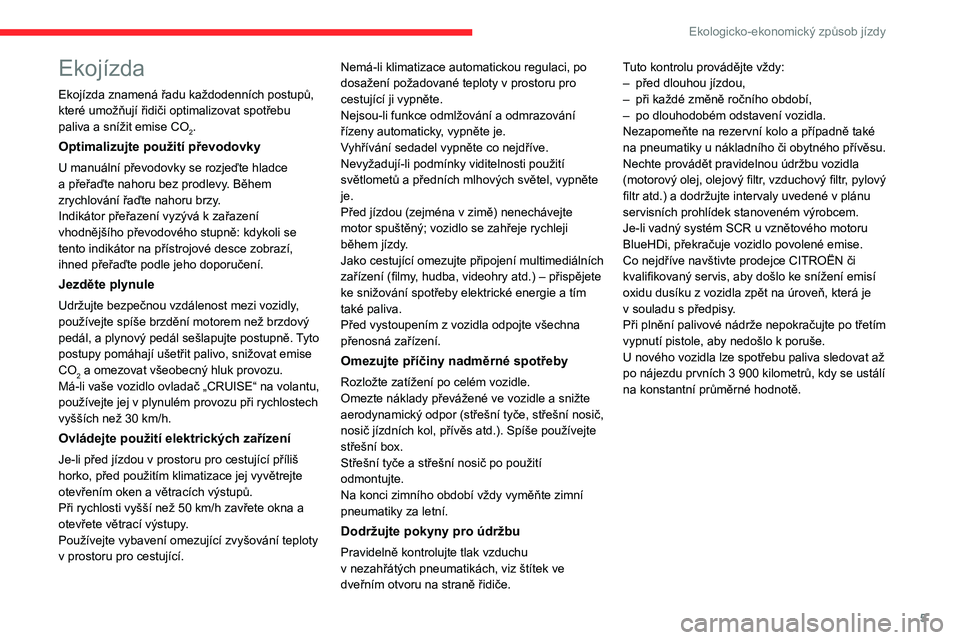

Ekojízda
Ekojízda znamená řadu každodenních postupů, které umožňují řidiči optimalizovat spotřebu paliva a snížit emise CO2.
Optimalizujte použití převodovky
U manuální převodovky se rozjeďte hladce a přeřaďte nahoru bez prodlevy. Během zrychlování řaďte nahoru brzy.Indikátor přeřazení vyzývá k zařazení vhodnějšího převodového stupně: kdykoli se tento indikátor na přístrojové desce zobrazí, ihned přeřaďte podle jeho doporučení.
Jezděte plynule
Udržujte bezpečnou vzdálenost mezi vozidly, používejte spíše brzdění motorem než brzdový pedál, a plynový pedál sešlapujte postupně. Tyto postupy pomáhají ušetřit palivo, snižovat emise CO2 a omezovat všeobecný hluk provozu.Má-li vaše vozidlo ovladač „CRUISE“ na volantu, používejte jej v plynulém provozu při rychlostech vyšších než 30 km/h.
Ovládejte použití elektrických zařízení
Je-li před jízdou v prostoru pro cestující příliš horko, před použitím klimatizace jej vyvětrejte otevřením oken a větracích výstupů.Při rychlosti vyšší než 50 km/h zavřete okna a otevřete větrací výstupy.Používejte vybavení omezující zvyšování teploty v prostoru pro cestující.
Nemá-li klimatizace automatickou regulaci, po dosažení požadované teploty v prostoru pro cestující ji vypněte.Nejsou-li funkce odmlžování a odmrazování řízeny automaticky, vypněte je.Vyhřívání sedadel vypněte co nejdříve.Nevyžadují-li podmínky viditelnosti použití světlometů a předních mlhových světel, vypněte je.Před jízdou (zejména v zimě) nenechávejte motor spuštěný; vozidlo se zahřeje rychleji během jízdy.Jako cestující omezujte připojení multimediálních zařízení (filmy, hudba, videohry atd.) – přispějete ke snižování spotřeby elektrické energie a tím také paliva.Před vystoupením z vozidla odpojte všechna přenosná zařízení.
Omezujte příčiny nadměrné spotřeby
Rozložte zatížení po celém vozidle.Omezte náklady převážené ve vozidle a snižte aerodynamický odpor (střešní tyče, střešní nosič,
nosič jízdních kol, přívěs atd.). Spíše používejte střešní box.Střešní tyče a střešní nosič po použití odmontujte.Na konci zimního období vždy vyměňte zimní pneumatiky za letní.
Dodržujte pokyny pro údržbu
Pravidelně kontrolujte tlak vzduchu v nezahřátých pneumatikách, viz štítek ve dveřním otvoru na straně řidiče.
Tuto kontrolu provádějte vždy:– před dlouhou jízdou,– při každé změně ročního období,– po dlouhodobém odstavení vozidla.Nezapomeňte na rezervní kolo a případně také na pneumatiky u nákladního či obytného přívěsu.Nechte provádět pravidelnou údržbu vozidla (motorový olej, olejový filtr, vzduchový filtr, pylový filtr atd.) a dodržujte intervaly uvedené v plánu servisních prohlídek stanoveném výrobcem.Je-li vadný systém SCR u vznětového motoru BlueHDi, překračuje vozidlo povolené emise. Co nejdříve navštivte prodejce CITROËN či kvalifikovaný servis, aby došlo ke snížení emisí oxidu dusíku z vozidla zpět na úroveň, která je v souladu s předpisy.Při plnění palivové nádrže nepokračujte po třetím vypnutí pistole, aby nedošlo k poruše.U nového vozidla lze spotřebu paliva sledovat až po nájezdu prvních 3 900 kilometrů, kdy se ustálí na konstantní průměrné hodnotě.
Page 8 of 196
6
Palubní systémy

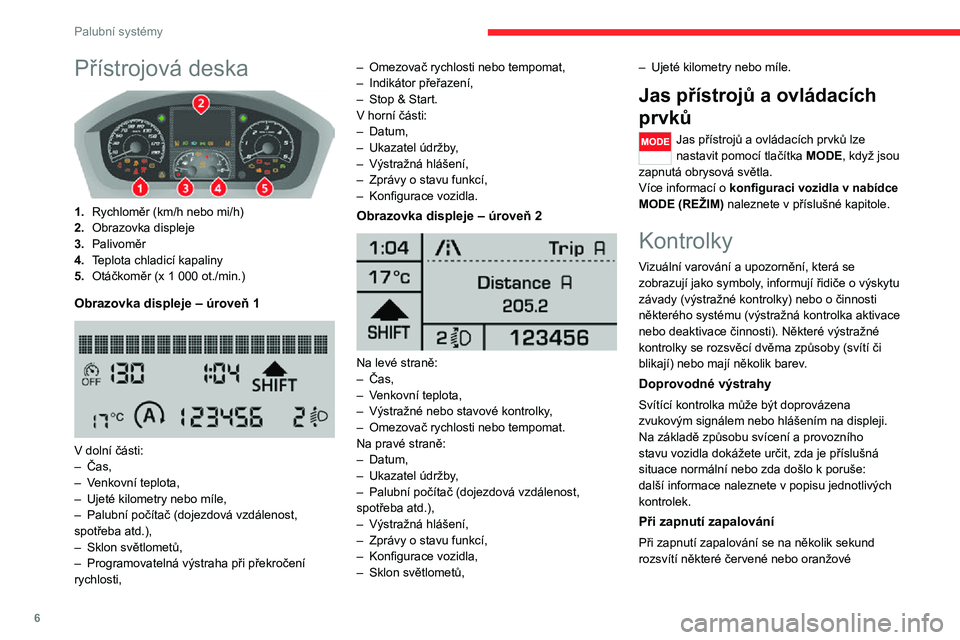

Přístrojová deska
1.Rychloměr (km/h nebo mi/h)
2.Obrazovka displeje
3.Palivoměr
4.Teplota chladicí kapaliny
5.Otáčkoměr (x 1 000 ot./min.)
Obrazovka displeje – úroveň 1
V dolní části:– Čas,– Venkovní teplota,– Ujeté kilometry nebo míle,– Palubní počítač (dojezdová vzdálenost, spotřeba atd.),– Sklon světlometů,– Programovatelná výstraha při překročení rychlosti,
– Omezovač rychlosti nebo tempomat,– Indikátor přeřazení,– Stop & Start.V horní části:– Datum,– Ukazatel údržby,– Výstražná hlášení,– Zprávy o stavu funkcí,– Konfigurace vozidla.
Obrazovka displeje – úroveň 2
Na levé straně:– Čas,– Venkovní teplota,– Výstražné nebo stavové kontrolky,– Omezovač rychlosti nebo tempomat.Na pravé straně:– Datum,– Ukazatel údržby,– Palubní počítač (dojezdová vzdálenost, spotřeba atd.),– Výstražná hlášení,– Zprávy o stavu funkcí,– Konfigurace vozidla,– Sklon světlometů,
– Ujeté kilometry nebo míle.
Jas přístrojů a ovládacích
prvků
Jas přístrojů a ovládacích prvků lze nastavit pomocí tlačítka MODE, když jsou zapnutá obrysová světla.Více informací o konfiguraci vozidla v nabídce MODE (REŽIM) naleznete v příslušné kapitole.
Kontrolky
Vizuální varování a upozornění, která se zobrazují jako symboly, informují řidiče o výskytu závady (výstražné kontrolky) nebo o činnosti některého systému (výstražná kontrolka aktivace nebo deaktivace činnosti). Některé výstražné kontrolky se rozsvěcí dvěma způsoby (svítí či blikají) nebo mají několik barev.
Doprovodné výstrahy
Svítící kontrolka může být doprovázena zvukovým signálem nebo hlášením na displeji.
Na základě způsobu svícení a provozního stavu vozidla dokážete určit, zda je příslušná situace normální nebo zda došlo k poruše: další informace naleznete v popisu jednotlivých kontrolek.
Při zapnutí zapalování
Při zapnutí zapalování se na několik sekund rozsvítí některé červené nebo oranžové
výstražné kontrolky. Tyto výstražné kontrolky musí ihned po nastartování motoru zhasnout.Více informací o systému či funkcích naleznete v příslušné kapitole.
Svítící výstražná kontrolka
Svítící červená nebo oranžová kontrolka značí přítomnost závady, kterou je třeba prošetřit.
Když zůstane výstražná kontrolka svítit
Položky (1), (2) a (3) v popisu výstrahy a kontrolky indikují, zda se máte kromě okamžité doporučené akce obrátit na kvalifikovaného odborníka.(1): Je nutné vozidlo zastavit.Jakmile to bude bezpečné, musíte zastavit a vypnout zapalování.(2): Obraťte se na servis sítě CITROËN nebo na jiný kvalifikovaný servis.(3): Navštivte prodejce CITROËN nebo na jiný kvalifikovaný servis.
Seznam výstražných
kontrolek
Červené výstražné kontrolky
Teplota chladicí kapalinyNa písmenu H v červené zóně nebo svítí s ručičkou v červené zóně.Teplota chladicí kapaliny je příliš vysoká a/nebo se abnormálně zvýšila.Proveďte postup (1), počkejte, dokud motor nevychladne, a poté v případě potřeby doplňte
Page 9 of 196
7
Palubní systémy

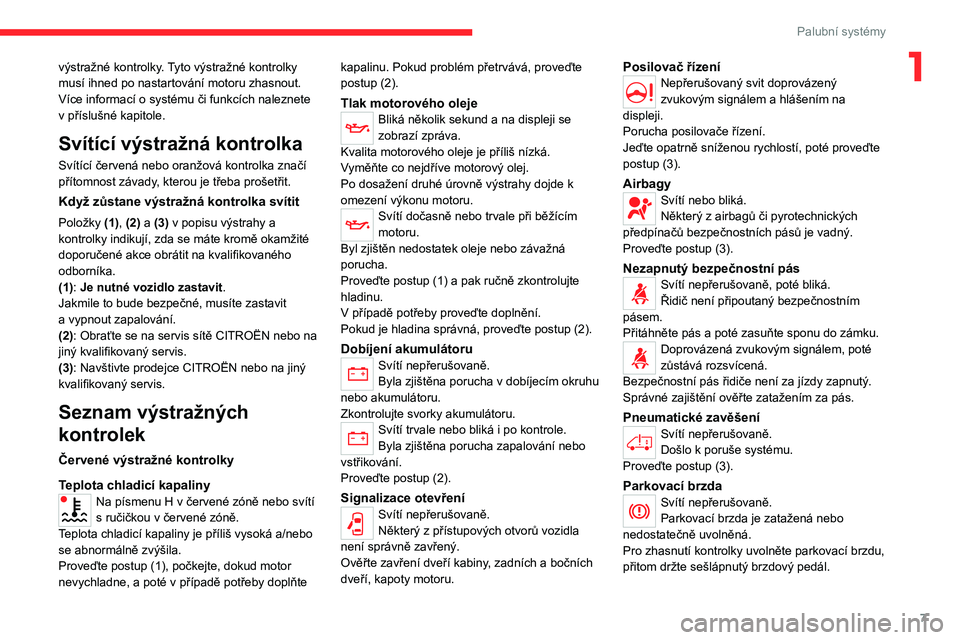

1výstražné kontrolky. Tyto výstražné kontrolky musí ihned po nastartování motoru zhasnout.Více informací o systému či funkcích naleznete v příslušné kapitole.
Svítící výstražná kontrolka
Svítící červená nebo oranžová kontrolka značí přítomnost závady, kterou je třeba prošetřit.
Když zůstane výstražná kontrolka svítit
Položky (1), (2) a (3) v popisu výstrahy a kontrolky indikují, zda se máte kromě okamžité doporučené akce obrátit na kvalifikovaného odborníka.(1): Je nutné vozidlo zastavit.Jakmile to bude bezpečné, musíte zastavit a vypnout zapalování.(2): Obraťte se na servis sítě CITROËN nebo na jiný kvalifikovaný servis.(3): Navštivte prodejce CITROËN nebo na jiný kvalifikovaný servis.
Seznam výstražných
kontrolek
Červené výstražné kontrolky
Teplota chladicí kapalinyNa písmenu H v červené zóně nebo svítí s ručičkou v červené zóně.Teplota chladicí kapaliny je příliš vysoká a/nebo se abnormálně zvýšila.Proveďte postup (1), počkejte, dokud motor nevychladne, a poté v případě potřeby doplňte
kapalinu. Pokud problém přetrvává, proveďte postup (2).
Tlak motorového olejeBliká několik sekund a na displeji se zobrazí zpráva.Kvalita motorového oleje je příliš nízká.Vyměňte co nejdříve motorový olej.Po dosažení druhé úrovně výstrahy dojde k omezení výkonu motoru.Svítí dočasně nebo trvale při běžícím motoru.Byl zjištěn nedostatek oleje nebo závažná porucha.Proveďte postup (1) a pak ručně zkontrolujte hladinu.V případě potřeby proveďte doplnění.Pokud je hladina správná, proveďte postup (2).
Dobíjení akumulátoruSvítí nepřerušovaně.Byla zjištěna porucha v dobíjecím okruhu nebo akumulátoru.Zkontrolujte svorky akumulátoru.
Svítí trvale nebo bliká i po kontrole.Byla zjištěna porucha zapalování nebo vstřikování.Proveďte postup (2).
Signalizace otevřeníSvítí nepřerušovaně.Některý z přístupových otvorů vozidla není správně zavřený.Ověřte zavření dveří kabiny, zadních a bočních dveří, kapoty motoru.
Posilovač řízeníNepřerušovaný svit doprovázený zvukovým signálem a hlášením na displeji.Porucha posilovače řízení.Jeďte opatrně sníženou rychlostí, poté proveďte postup (3).
AirbagySvítí nebo bliká.Některý z airbagů či pyrotechnických předpínačů bezpečnostních pásů je vadný.Proveďte postup (3).
Nezapnutý bezpečnostní pásSvítí nepřerušovaně, poté bliká.Řidič není připoutaný bezpečnostním pásem.Přitáhněte pás a poté zasuňte sponu do zámku.Doprovázená zvukovým signálem, poté zůstává rozsvícená.Bezpečnostní pás řidiče není za jízdy zapnutý.Správné zajištění ověřte zatažením za pás.
Pneumatické zavěšení
Svítí nepřerušovaně.Došlo k poruše systému.Proveďte postup (3).
Parkovací brzdaSvítí nepřerušovaně.Parkovací brzda je zatažená nebo nedostatečně uvolněná.Pro zhasnutí kontrolky uvolněte parkovací brzdu, přitom držte sešlápnutý brzdový pedál.
Page 10 of 196
8
Palubní systémy

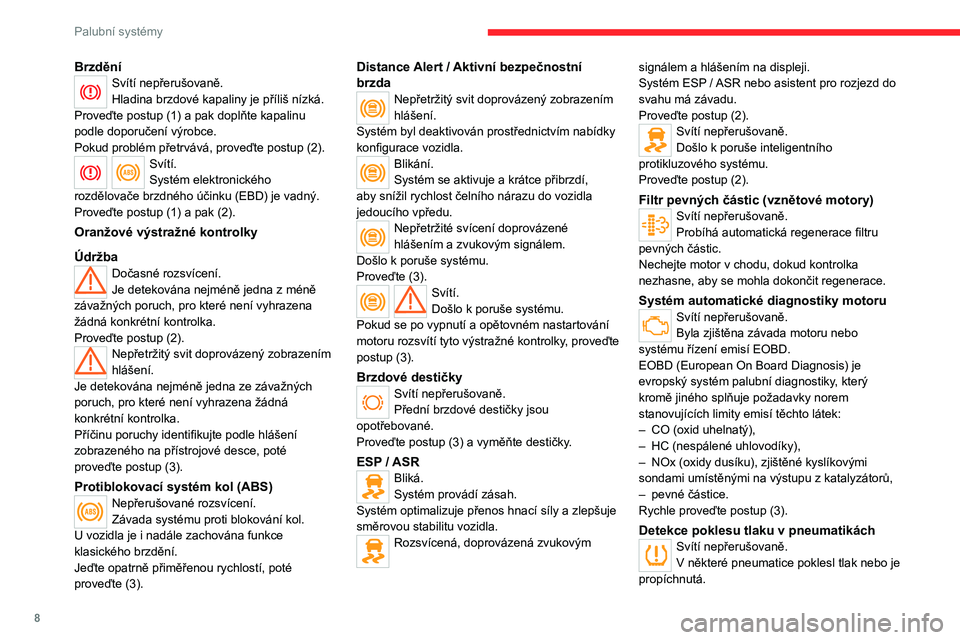

BrzděníSvítí nepřerušovaně.Hladina brzdové kapaliny je příliš nízká.Proveďte postup (1) a pak doplňte kapalinu podle doporučení výrobce. Pokud problém přetrvává, proveďte postup (2).Svítí.Systém elektronického rozdělovače brzdného účinku (EBD) je vadný.Proveďte postup (1) a pak (2).
Oranžové výstražné kontrolky
ÚdržbaDočasné rozsvícení.Je detekována nejméně jedna z méně závažných poruch, pro které není vyhrazena žádná konkrétní kontrolka.Proveďte postup (2).Nepřetržitý svit doprovázený zobrazením hlášení.Je detekována nejméně jedna ze závažných poruch, pro které není vyhrazena žádná konkrétní kontrolka.
Příčinu poruchy identifikujte podle hlášení zobrazeného na přístrojové desce, poté proveďte postup (3).
Protiblokovací systém kol (ABS)Nepřerušované rozsvícení.Závada systému proti blokování kol.U vozidla je i nadále zachována funkce klasického brzdění.Jeďte opatrně přiměřenou rychlostí, poté proveďte (3).
Distance Alert / Aktivní bezpečnostní brzdaNepřetržitý svit doprovázený zobrazením hlášení.Systém byl deaktivován prostřednictvím nabídky konfigurace vozidla.Blikání.Systém se aktivuje a krátce přibrzdí, aby snížil rychlost čelního nárazu do vozidla jedoucího vpředu.Nepřetržité svícení doprovázené hlášením a zvukovým signálem.Došlo k poruše systému.Proveďte (3).Svítí.Došlo k poruše systému.Pokud se po vypnutí a opětovném nastartování motoru rozsvítí tyto výstražné kontrolky, proveďte postup (3).
Brzdové destičkySvítí nepřerušovaně.Přední brzdové destičky jsou opotřebované.
Proveďte postup (3) a vyměňte destičky.
ESP / ASRBliká.Systém provádí zásah.Systém optimalizuje přenos hnací síly a zlepšuje směrovou stabilitu vozidla.Rozsvícená, doprovázená zvukovým
signálem a hlášením na displeji.Systém ESP / ASR nebo asistent pro rozjezd do svahu má závadu.Proveďte postup (2).Svítí nepřerušovaně.Došlo k poruše inteligentního protikluzového systému.Proveďte postup (2).
Filtr pevných částic (vznětové motory)Svítí nepřerušovaně.Probíhá automatická regenerace filtru pevných částic.Nechejte motor v chodu, dokud kontrolka nezhasne, aby se mohla dokončit regenerace.
Systém automatické diagnostiky motoruSvítí nepřerušovaně.Byla zjištěna závada motoru nebo systému řízení emisí EOBD.EOBD (European On Board Diagnosis) je evropský systém palubní diagnostiky, který kromě jiného splňuje požadavky norem stanovujících limity emisí těchto látek:
– CO (oxid uhelnatý),– HC (nespálené uhlovodíky),– NOx (oxidy dusíku), zjištěné kyslíkovými sondami umístěnými na výstupu z katalyzátorů,– pevné částice.Rychle proveďte postup (3).
Detekce poklesu tlaku v pneumatikáchSvítí nepřerušovaně.V některé pneumatice poklesl tlak nebo je propíchnutá.
